Видеокарты Radeon семитысячной серии по версии MSI: 7870 HAWK, 7850 Power Edition, 7770 Power Edition

Продолжая знакомить вас с видеокартами Radeon HD 7xxx, мы расскажем, что же в данной серии может предложить компания MSI. Три героини этого обзора отличаются от референсных вариантов. В чем они изменились, и на что способны — читайте в нашем материале.
Видеокарты Radeon семитысячной серии по версии MSI: 7870 HAWK, 7850 Power Edition, 7770 Power Edition

Нереференсные версии графических адаптеров — в чем-то улучшенные по сравнению с «оригиналом» — представляют немалый интерес. У каждой компании свое видение того, какой должна быть видеокарта. К примеру, серия HAWX у MSI всегда славилась тихой системой охлаждения и хорошим разгоном, а их видеокарты Power Edition отличаются переработанной подсистемой питания, что, опять же, должно положительно сказаться на разгонном потенциале. Сегодня мы посмотрим на MSI Radeon HD 7870 HAWK, Radeon HD 7850 Power Edition и MSI Radeon HD 7770 Power Edition, но вначале вспомним, что собой представляют базовые версии AMD.

AMD Radeon HD 7770

Итак, начнем с самой младшей из рассматриваемых сегодня видеокарт — AMD Radeon HD 7770. Это представитель семейства Cape Verde, одна из самых компактных видеокарт, обладающая при том серьезной производительностью.

Видеокарта оснащается одним DVI, одним HDMI и двумя miniDP. Надпись 1GHz Edition на вентиляторе сразу сообщает нам о тактовой частоте процессора. Видеопамять функционирует на частоте 1125 (4500 эффективная) МГц. Объем видеопамяти составляет 1024 Мбайт.

Видеокарта AMD Radeon HD 7770

Видеокарта AMD Radeon HD 7770

Характеристики AMD Radeon HD 7770

Характеристики AMD Radeon HD 7770

Характеристики AMD Radeon HD 7770

По ссылке вы можете прочесть подробную информацию о стоковом варианте 7770. Кстати, там же мы изучали два нереференсных варианта от ASUS и Sapphire.

AMD Radeon HD 7850

Следующий по мощности видеоадаптер — AMD Radeon HD 7850. Под системой охлаждения скрывается GPU под кодовым названием Pitcairn.

Набор видеовыходов не отличается от видеокарты HD 7700. В нашем распоряжении два mini DP и по одному HDMI и DVI. Тактовая частота GPU и VRAM 860 и 1200 (4800 эффективная) МГц соответственно. Объем видеопамяти 2048 Мбайт.

Видеокарта AMD Radeon HD 7850

Видеокарта AMD Radeon HD 7850

Характеристики AMD Radeon HD 7850

Характеристики AMD Radeon HD 7850

Характеристики AMD Radeon HD 7850

Данная видеокарта заслужила высокую оценку в нашем тестировании за хорошие результаты в разгоне.

AMD Radeon HD 7870

Одна из самых удачных видеокарт в новой линейке и самая мощная в данном тестировании. Референсные версии HD 7850 и HD 7870 неотличимы внешне.

Видеовыходы также не отличаются от тех, которые нам предлагают в HD 7850. Видеопроцессор функционирует на частоте 1000 МГц, а видеопамять на 1200 (4800) МГц. Объем распаянной видеопамяти также составляет 2048 Мбайт.

Видеокарта AMD Radeon HD 7870

Видеокарта AMD Radeon HD 7870

Характеристики AMD Radeon HD 7870

Характеристики AMD Radeon HD 7870

Характеристики AMD Radeon HD 7870

За высокую производительность при своей относительно скромной цене видеоадаптер получил самые позитивные отзывы. Про данный видеоадаптер вы можете прочесть в статье «Обзор видеокарты AMD Radeon HD 7870. Недорогая альтернатива флагманам».

Вспомнив основные характеристики референсных видеокарт, мы можем переходить к изучению альтернативных версий от компании MSI, и начнем с самого младшего графического адаптера.

MSI R7770 Power Edition

Внешне упаковки всех трех видеокарт очень похожи как по габаритам, так и по расцветке. Ручки для переноски отсутствуют.

Упаковка видеокарты MSI R7770 Power Edition

Упаковка видеокарты MSI R7770 Power Edition

Комплект поставки включает в себя переходник питания с 2х4pin на 1х6pin, переходник DVI — D-SUB, диск с программным обеспечением и мануал. Отдельное внимание хочется уделить дополнительному вентилятору, это очень редкое явление. Дело в том, что система охлаждения у этой видеокарты не монументальна как памятник, и может трансформироваться с помощью пары нехитрых движений в более мощный вариант. Дополнительный вентилятор поможет нам в этом. Чуть позже мы покажем это в действии и расскажем подробней.

Комплектация видеокарты MSI R7770 Power Edition

Комплектация видеокарты MSI R7770 Power Edition

Внешность у видеокарты весьма затейливая и запоминающаяся.

Внешний вид видеокарты MSI R7770 Power Edition

Внешний вид видеокарты MSI R7770 Power Edition

Видеокарта скромных размеров, а потому поместится даже в самый тесный корпус. В центре расположился крупный вентилятор.

Собственно, если сдвинуть его вместе с верхней частью системы охлаждения, то мы сможем установить еще один вентилятор. Эта конструкция придумана, чтобы увеличить воздушный поток и тем самым более интенсивно охлаждать GPU. Решение занятное, но очень спорное. Видеокарты HD 7770 не являются очень горячими и не требуют таких вот выкрутасов, оплачивать которые придется нам. Более того, после установки второго вентилятора температура упала на 3 градуса, а уровень шума даже чуть-чуть увеличился. В чем смысл этой затеи, я так и не смог понять, ибо мы можем просто немного увеличить обороты одного вентилятора, и получить почти то же самое. Вот как это выглядит:

Система охлаждения, дополненная вторым вентилятором

Система охлаждения, дополненная вторым вентилятором

На обратной стороне нет ничего интересного, здесь только четыре винта, которые держат систему охлаждения.

Видеокарта MSI R7770 Power Edition. Вид с обратной стороны

Видеокарта MSI R7770 Power Edition. Вид с обратной стороны

По сравнению с эталонной версией видеокарты HD 7770, здесь нам предлагают только один DVI, один HDMI и один полноразмерный Display Port.

Видеокарта MSI R7770 Power Edition. Видеовыходы

Видеокарта MSI R7770 Power Edition. Видеовыходы

Наверняка со мной согласится большинство в том, что сбоку видеокарта напоминает формы спортивного автомобиля. Видимо, так и задумывалось. Дополнительное питание видеокарта получает по одному шестиконтактному разъему.

Видеокарта MSI R7770 Power Edition. Вид сбоку

Видеокарта MSI R7770 Power Edition. Вид сбоку

Система охлаждения выглядит очень продуманной. Алюминиевые ребра радиатора получают тепло от медного сердечника и одной медной теплотрубки. Элементы питания контактируют с радиатором через так называемые термолипучки.

Демонтированная система охлаждения

Демонтированная система охлаждения

Печатная плата не референсная. Главное отличие: это переработанная подсистема питания, которая работает по схеме 4+1 где четыре фазы отведено на GPU и одна на подсистему питания видеопамяти. Один гигабайт видеопамяти GDDR5 набран четырьмя микросхемами, расположенными вокруг графического процессора.

Рядом с четырехконтактным разъемом для подключения основной системы охлаждения расположился еще и маленький двухконтактный разъем для подключения того самого дополнительного вентилятора.

В левом верхнем углу находится один разъем для объединения видеокарт в связку CrossFireX.

Видеокарта с демонтированной системой охлаждения

Видеокарта с демонтированной системой охлаждения

Видеопроцессор не окружен металлической рамкой, как старшие GPU. Микросхемы видеопамяти производства Hynix с маркировкой H5GQ2H24MFR T2C.

Видеопроцессор HD 7770

Видеопроцессор HD 7770

Видеопроцессор HD 7770

Микросхема видеопамяти Hynix T2C

Микросхема видеопамяти Hynix T2C

Микросхема видеопамяти Hynix T2C



MSI R7850 Power Edition

Видеокарта MSI R7850 Power Edition

Видеокарта MSI R7850 Power Edition

MSI R7850 Power Edition, как и младший, уже изученный нами собрат HD 7770, сильно отличается от референса. Давайте посмотрим, чем именно.

Упаковка внешне почти идентична таковой у HD 7770. В углу скромно разместился логотип OC Edition, намекающий нам на повышенные частоты. Но повышенные частоты — это не главное отличие. Куда более весомым фактором является использование системы охлаждения TWIN FROZR IV.

Упаковка видеокарты MSI R7850 Power Edition

Упаковка видеокарты MSI R7850 Power Edition

Комплект поставки ничем не отличается от того, что мы видели с видеокартой MSI R7770 Power Edition, добавился только переходник с miniDP на Display Port.

Комплектация видеокарты MSI R7850 Power Edition

Комплектация видеокарты MSI R7850 Power Edition

Видеокарта скромных размеров. На системе охлаждения в самом верху есть логотип фирменной СО TwinFrozr. Сверху на нас смотрят два больших вентилятора диаметром 80 мм. Уже с такого ракурса видно, что система охлаждения «открытого» типа, т.е. весь нагретый воздух будет оставаться внутри корпуса (как и у большинства видеокарт с серьезными системами охлаждения, к сожалению).

Видеокарта MSI R7850 Power Edition. Вид сверху

Видеокарта MSI R7850 Power Edition. Вид сверху

На обратной стороне, как обычно, нет ничего интересного.

Видеокарта MSI R7850 Power Edition. Вид с обратной стороны

Видеокарта MSI R7850 Power Edition. Вид с обратной стороны

Как я и говорил, данная система охлаждения не предусматривает выброс горячего воздуха за пределы корпуса. Система охлаждения двухслотовая. Дополнительное питание видеокарта получает по одному шестиконтактному разъему питания, расположенному в привычном месте, на краю платы.

Видеокарта MSI R7850 Power Edition. Вид сбоку

Видеокарта MSI R7850 Power Edition. Вид сбоку

Среди видеовыходов у данной видеокарты вы найдете один DVI, один HDMI и два miniDP.

Видеокарта MSI R7850 Power Edition. Видеовыходы

Видеокарта MSI R7850 Power Edition. Видеовыходы

Система охлаждения состоит из масштабного радиатора, трех никелированных теплотрубок и двух вентиляторов. Теплотрубки берут свое начало от контактной площадки радиатора с видеопроцессором и проходят через весь радиатор, тем самым эффективно и равномерно отводя тепло от GPU. Подсистему питания и микросхемы видеопамяти закрывает черненая металлическая пластина, которая, по идее, должна также служить на пользу охлаждению. На практике такие решения всегда вызывают некоторое недоверие к своей эффективности, но, по крайней мере, добавляют прочности и предотвращают изгибание платы.

После демонтажа система охлаждения нам открываются все прелести самой печатной платы. Она, как и в случае с HD 7770, была переработана компанией MSI. Опять же, переработке подверглась подсистема питания. Количество фаз на подсистему питания процессора увеличилось с четырех до шести.

Видеокарта с демонтированной системой охлаждения

Видеокарта с демонтированной системой охлаждения

Вокруг GPU расположились восемь микросхем памяти стандарта GDDR5 производства Hynix с маркировкой H5GQ2H24MFR T2C.

Видеопроцессор HD 7850

Видеопроцессор HD 7850

Видеопроцессор HD 7850

Микросхема видеопамяти Hynix T2C

Микросхема видеопамяти Hynix T2C

Микросхема видеопамяти Hynix T2C



MSI Radeon HD R7870 HAWK

Видеокарта MSI R7870 HAWK

Видеокарта MSI R7870 HAWK

И вот мы подобрались к самой мощной видеокарте этого обзора. Видеоадаптер MSI R7870 HAWK с самого начала привлекал наибольшее внимание из всех, даже когда я еще не знал его особенностей. Но обо всем по порядку.

Упаковка оформлена в соответствии с исторически сложившейся стилистикой оформления этих видеокарт. Судя по всему, производитель ассоциирует свою видеокарту с самолетом класса Stealth — бесшумным и очень эффективным.

Упаковка видеокарты MSI R7870 HAWK

Упаковка видеокарты MSI R7870 HAWK

Комплект поставки весьма обширный и включает в себя следующее:

  • диск с драйверами;
  • руководство пользователя;
  • переходник питания;
  • переходник DVI — D-SUB;
  • переходник miniDP — Display Port;
  • кабель для замера напряжений;
  • сертификат, подтверждающий использование компонентов класса Military Class III.
Комплектация видеокарты MSI R7870 HAWK

Комплектация видеокарты MSI R7870 HAWK

Внешность у видеокарты вполне привычная для продуктов компании MSI и конкретно серии HAWK. Главными компонентами СО являются два вентилятора, закрепленных на верхнем кожухе.

Видеокарта MSI R7870 HAWK. Вид сверху

Видеокарта MSI R7870 HAWK. Вид сверху

На обратной стороне, в отличие от большинства видеоадаптеров, в этот раз нашлось много интересного. Большая часть обратной стороны закрыта металлической пластиной. Но самое любопытное даже не это. В центре расположился MSI GPU Reactor. По заявлениям компании MSI, он «обеспечивает на 88% большую мощность при понижении уровня шума», что должно сильно отразиться на разгонном потенциале при отрицательных температурах. Между прочим, MSI R7870 HAWK уже разгоняли под жидким азотом до 1925 МГц по видеопроцессору. Впечатляет, правда?

Видеокарта MSI R7870 HAWK. Обратная сторона

Видеокарта MSI R7870 HAWK. Обратная сторона

MSI GPU Reactor представляет собой дополнительную плату небольшого размера, которая крепится на обратной стороне печатной платы в области GPU.

MSI GPU Reactor

MSI GPU Reactor

Если снять его, перед нами предстанет обычная печатная плата с несколькими креплениями в области GPU.

Видеокарта MSI R7870 HAWK. Обратная сторона без пластины

Видеокарта MSI R7870 HAWK. Обратная сторона без пластины

Место крепления GPU Reactor

Место крепления GPU Reactor

Видеокарта оснащена четырьмя видеовыходами: DVI, HDMI и два miniDP.

Видеокарта MSI R7870 HAWK. Видеовыходы

Видеокарта MSI R7870 HAWK. Видеовыходы

Система охлаждения у видеокарты двухслотовая. Как обычно, нагретый воздух остается в пределах корпуса. Питание видеокарта получает по двум дополнительным шестиконтактным разъемам.

Видеокарта MSI R7870 HAWK. Вид сбоку

Видеокарта MSI R7870 HAWK. Вид сбоку

С данного ракурса даже без разбора видеокарты видно все величие системы охлаждения. От видеопроцессора тепло отводят пять никелированных теплотрубок, рассеивая его по всей площади радиатора.

Видеокарта MSI R7870 HAWK. Вид сбоку

Видеокарта MSI R7870 HAWK. Вид сбоку

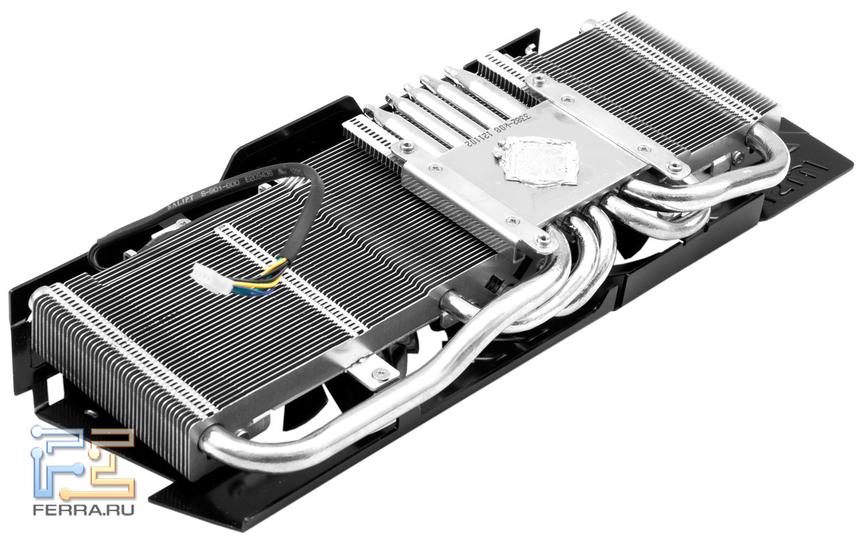

Демонтировав систему охлаждения, я нашел подтверждения своим словам про пять никелированных теплотрубок. Подключается СО с помощью стандартного четырехконтактного разъема.

Демонтированная система охлаждения

Демонтированная система охлаждения

После демонтажа верхней части СО, на плате осталась металлическая пластина, закрывающая цепи питания и видеопамять.

Печатная плата с металлической пластиной

Печатная плата с металлической пластиной

Если снять и ее, нам откроется все великолепие MSI R7870 HAWK. Печатная плата смотрится очень впечатляюще. Позолоченные элементы добавляют шика. Подсистема питания, как и обещалось, полностью переработана. На подсистему питания GPU приходится восемь фаз, а на подсистему питания видеопамяти — две. Референсная версия этой видеокарты оснащена куда более простой подсистемой питания, там на GPU приходится лишь пять фаз.

Печатная плата с демонтированной системой охлаждения

Печатная плата с демонтированной системой охлаждения

Два гигабайта видеопамяти распаяны в виде восьми микросхем производства Hynix с маркировкой H5GQ2H24MFR T2C. Память совершенно стандартная, встречается во многих видеокартах.

Микросхема видеопамяти

Микросхема видеопамяти

Микросхема видеопамяти



На этом знакомство с внешним видом видеокарт мы заканчиваем и переходим к разгону.

Разгон и температура

MSI R7770 Power Edition

Стоковые частоты для Radeon HD 7770 составляют 1000 МГц для GPU и 1125 (4500 эффективная) МГц для видеопамяти. Но видеокарта от MSI уже из коробки работает на частоте 1100 МГц для GPU.

Характеристики видеокарты MSI R7770 Power Edition в номинале

Характеристики видеокарты MSI R7770 Power Edition в номинале

Характеристики видеокарты MSI R7770 Power Edition в номинале

Разогналась видеокарта не очень уж хорошо. Для GPU максимально стабильная частота составила 1125 МГц, а вот видеопамять порадовала больше — 1300 (5200 эффективная) МГц.

Характеристики видеокарты MSI R7770 Power Edition в разгоне

Характеристики видеокарты MSI R7770 Power Edition в разгоне

Характеристики видеокарты MSI R7770 Power Edition в разгоне

MSI R7850 Power Edition

Номинальные частоты для Radeon HD 7850 составляют 860 МГц для видеопроцессора и 1200 (4800 эффективная) МГц для VRAM. Как и младший собрат, данная карта работает изначально на более высоких частотах, а именно: 950 МГц для процессора и 1200 (4800 эффективная) МГц для видеопамяти.

Характеристики видеокарты MSI R7850 Power Edition в номинале

Характеристики видеокарты MSI R7850 Power Edition в номинале

Характеристики видеокарты MSI R7850 Power Edition в номинале

Карточка смогла стабильно функционировать на частоте 1050 МГц по GPU и 1400 (5600 эффективная) МГц по видеопамяти. Хороший результат.

Характеристики видеокарты MSI R7850 Power Edition в разгоне

Характеристики видеокарты MSI R7850 Power Edition в разгоне

Характеристики видеокарты MSI R7850 Power Edition в разгоне

MSI Radeon HD R7870 HAWK

Вот мы и подошли к самой интересной карточке. Стоковый Radeon HD 7870 функционирует на частоте 1000 МГц для видеопроцессора и 1200 (4800 эффективная) для видеопамяти. Версия HAWK от MSI работает на частотах 1100 для GPU и 1200 (4800 эффективная) для VRAM.

Характеристики видеокарты MSI R7870 HAWK в номинале

Характеристики видеокарты MSI R7870 HAWK в номинале

Характеристики видеокарты MSI R7870 HAWK в номинале

MSI R7870 HAWK разогнался до 1210 МГц по GPU и 1400 (5600 эффективная) МГц для VRAM. Разгон по GPU, несмотря на кажущуюся скромность, очень хороший. Стоковые версии HD 7870, прошедшие через мои руки, не разгонялись выше 1100-1130 МГц. Более высокие результаты вы получите только при увеличении напряжения.

Характеристики для MSI R7870 HAWK в разгоне

Характеристики для MSI R7870 HAWK в разгоне

Характеристики для MSI R7870 HAWK в разгоне

Температура

Производитель явно многое вложил в системы охлаждения видеокарт. Давайте посмотрим, что из этого получилось. Для этого мы сравним их с температурами референсных видеокарт.

Температура видеокарт в нагрузке

Температура видеокарт в нагрузке

Температура видеокарт в нагрузке

Все видеокарты показали хорошие результаты, ощутимо лучше референсных вариантов. Производитель не зря потратил время и деньги на их разработку.

Таблица технических характеристик

 Radeon HD 7770MSI HD 7770 PEHD 7850MSI HD 7850 PEAMD HD 7870MSI HD 7870 HAWK
ЯдроCape Verde XTCape Verde XTPitcairn ProPitcairn ProPitcairn XTPitcairn XT
Техпроцесс, нм282828282828
Потоковые процессоры, шт6406401024102412801280
Блоки растеризации (ROPs), шт161632323232
Частота GPU, МГц1000110086095010001100
Частота видеопамяти, МГц450045001200 (4800)1200 (4800)1200 (4800)1200 (4800)
Объем видеопамяти, Мбайт102410242048204820482048
Шина видеопамяти, бит128128256256256256
Поддерживаемая версия DirectX11.111.111.111.111.111.1
Стоимость, руб450047007500800011 00012 500

Как видно, стоимость видеокарт MSI немногим выше референсных вариантов. Это очень хорошо и делает карты выгодной покупкой.

Конкуренты

ASUS Radeon HD 7870 DirectCU II

Данная видеокарта оснащена альтернативной системой охлаждения успевшей зарекомендовать себя с хорошей стороны. Тактовые частоты относительно номинала повышены, но на довольно смешные значения: 10 МГц для GPU и 40 МГц для видеопамяти. Так как видеокарты этой серии оснащаются печатной платой с улучшенной подсистемой питания, то разгон проблемой не будет.



HIS Radeon HD 7870 IceQ X

Мы уже знакомились с этой видеокартой. Как и видеокарта от ASUS, она оснащена альтернативной системой охлаждения, работает на изначально повышенных частотах, а также обладает весьма привлекательной ценой.



Тестовый стенд

  • Процессор: Intel Core i7 3960X Extreme Edition. Тактовая частота 3,3 ГГц, кэш 15 Мбайт L3
  • Материнская плата: ASUS P9X79 Deluxe (LGA 2011, BIOS 0906)
  • Система охлаждения: Intel RTS2011LC (водяное охлаждение)
  • Термоинтерфейс Arctic Silver 5
  • Оперативная память: Corsair XMS3 1600 МГц, 9-9-9-24, 4x4 Гбайт (Quad channel)
  • Жесткий диск: Intel SSD 320 Series, 160 Гбайт
  • Блок питания: Corsair HX850W
  • Монитор: Dell U2711b, 2560 х 1440
  • Операционная система: Windows 7, x64
  • Видеодрайверы: AMD 12.6

Результаты тестирования

Тестирование проводилось в двух разрешениях, 2560х1440 и 1920х1080. Все настройки качества были выдвинуты на максимум, полноэкранное сглаживание 4х, вертикальная синхронизация отключена.

Результаты тестирования видеокарт в 3DMark 11

Результаты тестирования видеокарт в 3DMark 11

Результаты тестирования видеокарт в 3DMark 11

Результаты тестирования видеокарт в игре Crysis 2

Результаты тестирования видеокарт в игре Crysis 2

Результаты тестирования видеокарт в игре Crysis 2

Результаты тестирования видеокарт в игре Mafia II

Результаты тестирования видеокарт в игре Mafia II

Результаты тестирования видеокарт в игре Mafia II

Результаты тестирования видеокарт в игре Metro 2033

Результаты тестирования видеокарт в игре Metro 2033

Результаты тестирования видеокарт в игре Metro 2033

Результаты тестирования видеокарт в игре Lost Planet 2

Результаты тестирования видеокарт в игре Lost Planet 2

Результаты тестирования видеокарт в игре Lost Planet 2

Результаты тестирования видеокарт в игре Resident Evil 5

Результаты тестирования видеокарт в игре Resident Evil 5

Результаты тестирования видеокарт в игре Resident Evil 5

Все видеокарты расположились согласно своему порядку в иерархии. Кое где MSI HD 7850 Power Edition в разгоне догоняет стоковую HD 7870. Все видеокарты от MSI выгодно отрываются от стоковых карт благодаря заводскому разгону, а ручной дополнительный разгон заметно прибавляет сил всем графическим адаптерам.

Заключение

Удачная покупка

Удачная покупка

Все три протестированные видеокарты показали себя очень хорошо. Системы охлаждения работали лучше, чем референсные варианты. Видеокарты охотно идут на разгон. Особенно сильно отличилась, конечно же, MSI Radeon HD 7870 HAWK. Благодаря существенной доработке, она показала результаты куда лучшие, чем референс. А поскольку все три видеокарты продаются лишь чуть дороже обычных вариантов, мы заслуженно присуждаем им награду «Удачная покупка».
