Обзор материнских плат MSI X79A-GD65 (8D) и Intel DX79SI

В этом материале будут рассмотрены две матплаты на чипсете X79 — MSI X79A-GD65 и Intel DX79SI. Они сравнительно недороги, но вместе с тем оснащены всем необходимым для сборки мощного ПК.

Матплаты MSI представлять не надо — компания уже не первый год на рынке, делает продукцию для всех сегментов и успела себя зарекомендовать как надежный производитель. Intel же давно выпускает собственные системные платы, но в розницу они попадали редко, все больше «уходя» в брендовые и узкоспециализированные ПК. Так, мне не раз доводилось видеть «родные» платы Intel в разного рода терминалах и малогабаритных рабочих станциях. Общее впечатление положительное: сделана на совесть, без излишеств, хорошо работает.

Поступающие в розницу товары должны подаваться иначе: аскетичные продукты на стандартном зеленом текстолите просто потеряются в пестром многообразии плат других брэндов. Intel это отчетливо поняла, и последние три поколения плат (под Core2 Duo, Sandy Bridge и Sandy Bridge-E) выглядят вполне презентабельно на фоне изделий от партнеров. Но Intel, как известно, компания со своим «фен-шуем». Он отражается во всех её продуктах, начиная от сетевых контроллеров и заканчивая материнскими платами. Поэтому, при всей своей проработанности и продуманности, они изобилуют множественными странными с привычной точки зрения решениями. К примеру, выход в BIOS осуществляется не кнопкой Del, а F2, и нажимать её надо в строго отведенный промежуток времени.

В любом случае, приятно, что крупный производитель процессоров стал выпускать продукты для энтузиастов. Конечно, увидеть на текущих решениях все новые «фишки» не получится, но взамен вы получаете хорошую проработку уже реализованных функций. Впрочем, поговорим обо всем по порядку.

Intel DX79SI: внешний вид, дизайн

Матплата упакована в картонную коробку с изображением черепа (что-то вроде лого, встречается на платах Intel уже второе поколение).

Коробка Intel DX79SI

Лицевая часть коробки откидывается, а под ней находится небольшое окно, позволяющее рассмотреть отдельные части материнской платы.

Коробка Intel DX79SI

Полноформатное изображение со скупыми пояснениями — на обратной стороне упаковки. Там же можно увидеть краткие спецификации: количество портов, поддерживаемая память, процессоры, фирменные утилиты и т.д.

Обратная сторона коробки Intel DX79SI

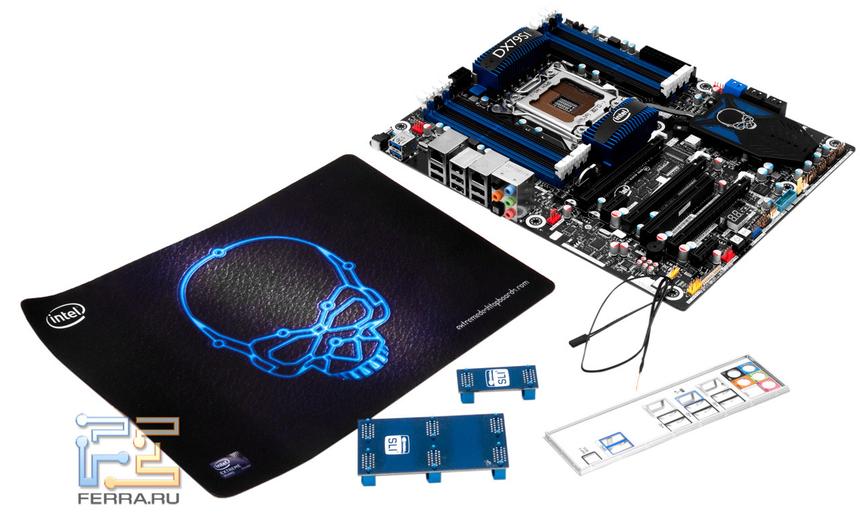

Комплектация платы небогатая — пара мостиков, коврик, заглушка под заднюю панель, термодатчик.

Комплектация материнской платы Intel DX79SI

Странный набор: столь редко встречающийся выносной терморезистор и ковер включили в комплект, а про SATA шлейфы как бы забыли. Думаю, это особенности конкретного сэмпла, так как вместе с другой аналогичной платой поставлялся весь необходимый «джентельменский набор» (четыре SATA, несколько инструкций разной степени подробности, диск с драйверами и фирменным софтом), а также выносной модуль Wi-Fi и Bluetooth. Последний сильно облегчает процесс подключения к сетям со слабым сигналом: антенна Wi-Fi, будучи выведенной на лицевую панель корпуса, «чует» сети гораздо лучше, чем смотрящая интегрированной антенной в стену слотовая затычка.

Внешне DX79SI строга: сочетание универсального черного с фирменным синим и отсутствие декоративных элементов создает впечатление серьезного продукта.

Плата Intel DX79SI

Разводка выполнена настолько свободно, насколько это позволяет обилие разномастных слотов, разъемов, контроллеров и джамперов.

Плата Intel DX79SI (вид сверху)

Единственный, на мой взгляд, существенный недостаток заключается в значительной близости двух высоких радиаторов к процессорному разъему: установить некоторые модели башенных кулеров получится только после поворота на 90 градусов, что далеко не всегда удобно. А учитывая тот факт, что данная плата предназначена для энтузиастов, установка подобных систем охлаждения более чем реальна.

Правый радиатор с названием платы установлен на восемь силовых элементов Renesas 20657, задействованных в формировании напряжения для процессора. Управляет ими контроллер Chil CHL8328.

Chil CHL8328

Chil CHL8328

Второй радиатор (слева от сокета) рассеивает выделяемое системной логикой тепло, так как из-за обилия графических слотов установить высокий радиатор на чипсет не представляется возможным. По этой причине у Intel на кристалле только теплосъемник с декоративной верхней крышкой.

Декоративная крышка

Расположение щелевых разъемов на DX79SI хорошо продумано: между тремя графическими слотами распаяны два PCI-Ex1 и один обычный PCI, что позволяет без проблем устанавливать карты с двухслотовыми системами охлаждения. Два из PCI-Ex16 полноскоростные (16 линий), а к третьему подведено только восемь линий. К тому же плата, установленная в самый дальний от процессора PCI-Ex16 разъем, не будет нависать над многочисленными разъемами под планки расширения, размещенными с левого края.

А их там навалом. Загибайте пальцы: четыре колодки USB 2.0, одна IEEE1394, группа штырьков под индикаторы и кнопки передней панели, одна USB 3.0, две под ИК-порт (вход и выход), Setup configuration jumper block, и разъем под аудиогнезда на передней панели. Там же кнопки Power и Reset, а также дорожка из тринадцати светодиодов, информирующих пользователя о работе матплаты. Неподалеку от них распаян двухсегментный индикатор POST-кодов и разъем Chassis intrusion header, к которому подключается концевик вскрытия корпуса.

POST-индикатор

Как видно, при производстве плат для энтузиастов Intel не забыла про OEM рынок, и DX79SI можно спокойно устанавливать в брэндовые ПК, не беспокоясь за отсутствие немного архаичных, но привычных разъемов (тот же ИК-порт, Fire-Wire и вход для датчика вскрытия корпуса). А близость POST-разъема к рядку индикаторов позволяет с одного взгляда понять, о чем «думает» плата и как она в целом себя чувствует. Понятное дело, что при первом знакомстве перемаргивание тринадцати диодов ни о чем не скажет, но уже через сутки-двое активной работы начинаешь улавливать закономерность между происходящим на экране и светомузыкой в углу платы. Да, тут есть и музыка — PC-спикер (или Buzzer) распаян прямо на плате, и она им активно пользуется. Например, если вы, силясь попасть в BIOS, будете слишком усердно нажимать F2, то почти сразу услышите несколько истошных длинных писков (по числу лишних нажатий). А поскольку промежуток, в который система опрашивает клавиатуру при загрузке на предмет нажатости F2, очень мал, то топтать эту самую кнопку приходится ну очень активно. Как следствие, ни один заход в BIOS Setup Menu не остается без трех-пяти секундного звукового сопровождения.

Альтернативный вариант — воспользоваться джампером Setup configuration jumper block, который при замыкании контактов 2 и 3 принудительно заходит в BIOS при старте, а по завершении конфигурирования выдает следующую надпись:

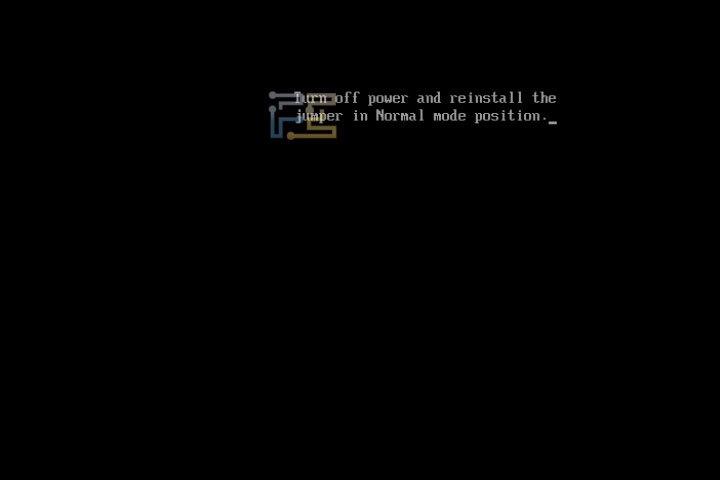

Надпись при сохранении настроек

Мол, выключайте ПК и возвращайте джампер в исходное положение (замыканием 1 и 2 контакта). Два из трех знакомых, видя такую надпись, вспоминали Windows 98, AT-шные корпуса и надпись «теперь питание компьютера можно отключить».

Задняя панель по нынешним меркам пустовата: шесть USB 2.0, два USB 3.0, пять миниждеков и один оптический выход аудиокодека, два гнезда RJ45 сетевых карт, один IEEE1394 и кнопка, позволяющая запустить матплату с настройками по умолчанию без внесения изменения в BIOS.

Разъемы на задней панели Intel DX79SI

Многие топовые платы сами стартуют с дефолтными установками при неудачном разгоне, но такой реализации данной функции я ещё не встречал.

Печально видеть отсутствие PS/2 разъемов (хотя свободное место есть). Нет также и привычного eSATA, но разъем этот в целом слабо востребован.

Шесть разъемов SATA собраны в одну матрицу (2х3). Пара синих разъемов — SATA3, четверка черных — SATA2. Как видно по разводке, на плату можно добавить ещё пару разъемов, однако отсутствие какой-либо маркировки рядом с ними не дает представления о их назначении.

Разъемы SATA

Дополнительных контроллеров на DX79SI много. Две гигабитные сетевые карты построены на базе Intel 82579LM и 82574L

Intel 82579LM

Intel 82579LM

Intel 82574L

Intel 82574L

Звуковая карта — на базе кодека Realtec ALC892

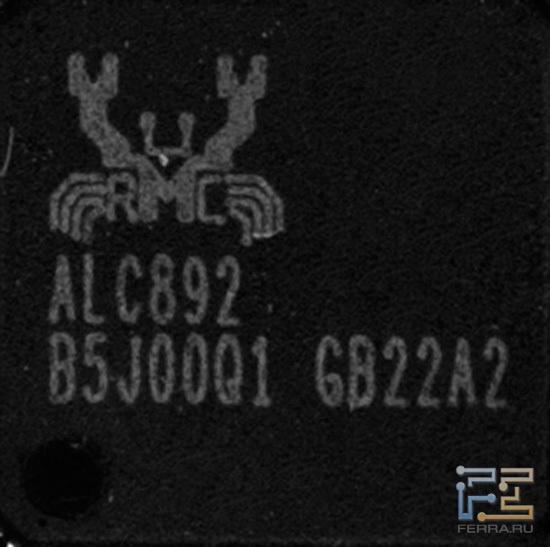

Realtec ALC892

Realtec ALC892

Порты Fire-Wire функционируют благодаря микросхеме VIA VT6315N…

VIA VT6315N

VIA VT6315N

…А за работу USB 3.0 отвечают два контроллера NEC D720200AF1.

NEC D720200AF1

NEC D720200AF1

Странный ход Intel: три из четырех разъемов для вентиляторов сделать красными, а четвертый, предназначенный для процессорного кулера (который всегда востребован) — черным. Красные коннекторы хорошо бросаются в глаза на темном фоне, а вот черный пластик на фоне черного текстолита и черных радиаторов совершенно теряется. Видимо, инженеры Intel этот мелкий промах учли, так как на первой матплате DX79SI, которая попала ко мне в руки, все четыре коннекторы были красного цвета. Надеюсь, что в серию пошли платы с «правильной» расцветкой.

Intel DX79SI: BIOS, температуры, разгон

Пожалуй, я не буду посвящать уважаемых читателей в подробности первого знакомства с BIOS платы Intel. Многие привычные настройки обнаруживались в самых неожиданных местах, а процесс поиска сопровождался тихими незлыми словами. Думаю, что часто «общающиеся» с комплектующими читатели поймут мою реакцию: привычное расположение органов управления уже отложилось на рефлекторном уровне, и, когда по привычному «адресу» натыкаешься на пустоту, мозг слегка подвисает.

Есть в альтернативном видении удобного BIOS Setup Menu и положительная сторона. Так, некоторые закладки снабжены подсказками, выполненными ASCII-артом внизу или справа от настроек. Это очень помогает.

Вкладка Configuration

Также при изменении какой-либо установке в нижней части экрана появляется желтое слово Changed, показывающее, что пользователь внес какие-то изменения в последнюю конфигурацию.

Вкладка Perfomance

Очень хорошо реализован «пользовательский разгон», скрывающийся за пунктом Overclocking Assistant. Для его активации достаточно выставить значение Automatic, а в появившемся ниже пункте Processor Speed определить желаемую частоту процессора. Для тестового Core i7-3960 были доступны десять значений, от 4 до 4,8 ГГц. При этом вручную изменять напряжение и множитель процессора нельзя.

Вкладка Perfomance

Как показала практика, выставление любого значения выше 4,6 ГГц приводило к зависанию системы в процессе загрузки, а при выставлении значений с 4,6 по 4,4 ГГц под нагрузкой частота падала до 4, 3 ГГц.

CPU-Z

CPU-Z

В ручном режиме без повышения напряжения на процессоре выше 1,25 В стабильная частота была та же — 4,3 ГГц. Соответствие «ручного» и «автоматического» результатов говорит о хорошей проработке BIOS.

Температурные показатели матплаты можно назвать хорошими: при использовании фирменной СВО Intel и отсутствии дополнительного обдува радиаторы прогревались до 50 градусов, при обдуве температура падала до 42-43 градусов. В целом скриншот соответствующего раздела дает представление о средних температурах платы:

Вкладка Configuration

По современным меркам они невелики.

MSI X79A-GD65 (8D): внешний вид, дизайн

Плата от MSI расцветкой сильно похожа на DX79SI, правда, за счет бОльшего количества синих элементов и более светлого черного (ближе к темно-коричневому) выглядит как-то повеселее…

Плата X79A-GD65

Вместе с платой идет стандартный набор аксессуаров (заглушка на заднюю панель, SATA шнуры, диск с драйверами, инструкции), гибкий SLi-мостик, и пара приятных бонусов — переходник на USB 2.0 колодки с нанесенной распиновкой контактов, и заглушка, позволяющая подключать находящиеся за пределами системного блока SATA-накопители.

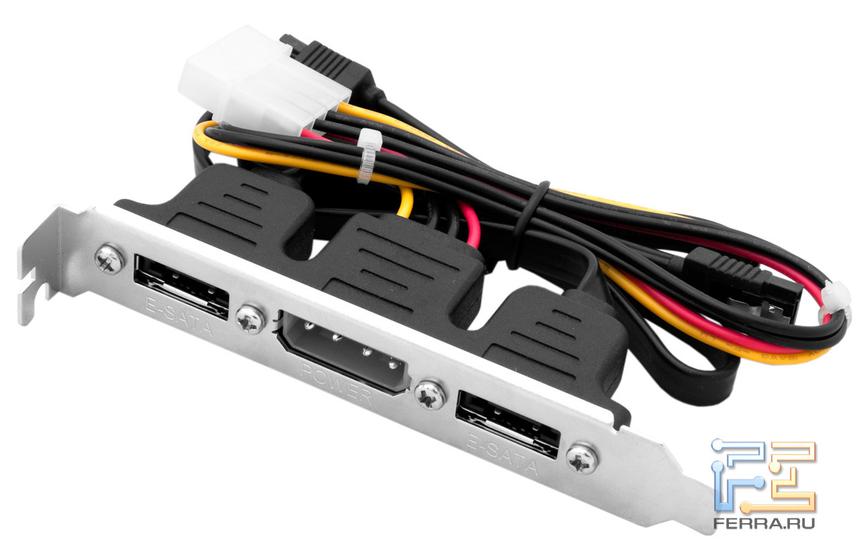

Планка крепления с разъемами

Странно, почему аналогичные устройства не выпускают в форм-факторе заглушек на 3,5’’ или 5,25’’ отсеки?... Положить «гостевой» накопитель на верхний торец корпуса гораздо удобнее (и безопаснее), чем подтыкать его короткими проводами, ползая на коленках под столом.

Разводка X79A-GD65 была произведена с учетом установки крупногабаритных систем охлаждения: вокруг процессорного разъема много свободного пространства, а единственный крупный радиатор на силовых элементах процессорного преобразователя питания выполнен с сильным сдвигом в сторону от сокета.

Плата X79A-GD65 (вид сверху)

Для охлаждения чипсета инженеры MSI приспособили небольшой низкопрофильный радиатор, рассудив, что этой конструкции для отвода тепла будет достаточно. Забегая вперед, скажу, что это и в самом деле так — на протяжении всех тестов температура этой алюминиевой конструкции не поднималась выше 45 градусов.

Как хорошо видно на фото, акцент в данной модели сделан на тандемы из нескольких графических плат: из шести слотов расширения пять PCI-Ex16, а оставшийся — PCI-Ex1. Три из «шестнадцатых» PCI-E версии 3.0 (их можно опознать по широким двухсторонним защелкам), оставшиеся два — PCI-E 2.0. При установке двух плат в первый, второй, четвертый и пятый слоты (считая от процессорного разъема) они работают на полной скорости (шестнадцать линий), третьей карте достанется восемь линий. Для обеспечения работоспособности всех карт, вставленных в слоты, с левого края платы установлен разъем доп.питания под стандартный четырехконтактный «молекс».

Сейчас выпускать платы с большим количеством графических разъемов стараются все производители. В свое время эту традицию открыла ASUS серией Workstation, где все шесть слотов расширения были выполнены в форм-факторе PCI-Ex16. За ней подтянулась Gigabyte, MSI и другие производители. Было это более полутора лет назад, но я до сих пор не видел ни одной системы, в которой были заполнены хотя бы три слота из этого множества. Точнее, так — видел две, одна была приурочена к новости о выпуске плат с обилием PCI-Ex16. На второй фотографии была собрана Triple SLi система.

В общем, полезность таких плат лично для меня сомнительна, даже учитывая тот факт, что в данный момент платформы с разъемом Socket 2011 считаются топовыми со всеми вытекающими последствиями (богатое оснащение всевозможными контроллерами, качественное исполнение, подсистемы питания увеличенной мощности и т.д.).

Задняя панель X79A-GD65 оснащена богаче, чем DX79SI: восемь USB 2.0, пара USB 3.0, оптический и коаксиальный выходы, шесть миниджеков, один универсальный PS/2 порт, IEEE1394 и один RJ45. Ближе к правому краю платы распаяна кнопка сброса настроек BIOS.

Задняя панель X79A-GD65

На мой взгляд, несколько нелогичное решение: распаивать кнопки Power, OC Genie, переключатель multi-BIOS и двухсегментный POST-индикатор на лицевой стороне платы, в, скажем так, «удобной близости» от пользователя, а кнопку сброса настроек, которая в процессе разгона пригождается часто — отправлять на заднюю панель.

Из-за обилия слотов под видеокарты разводка левой половины сильно похожа на оную у DX79SI: все колодки под коннекторы вынесены на левый край, разъемы под накопители — вниз.

Кроме вышеописанных разъемов доп.питания и кнопок управления, с левого угла оказались: коннектор под аудиоразъемы на передней панели, коннектор под планку с Fire-Wire, два блока штырьков под разъемы органов управления на системном блоке, одна колодка USB 3.0 и две USB 2.0.

Кнопки Power, OC Genie

Разъемов под SATA накопители восемь штук — четыре SATA 2.0, четыре SATA 3.0. Все 2.0 разъемы и пара 3.0 реализована силами X79, а пара левых в белом пластике — контроллером ASM1061.

Разъемы SATA

Контроллер ASM1061

Контроллер ASM1061

Звук, как и на многих современных платах, реализован с помощью кодека Realtek ALC892.

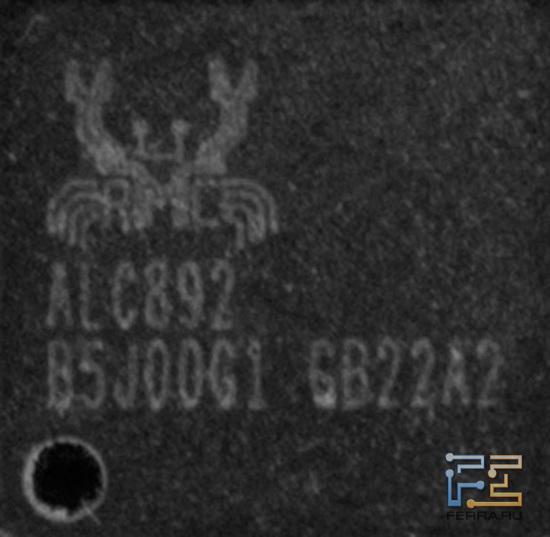

Realtek ALC892

Realtek ALC892

IEEE1394 — с помощью VIA VT6315N…

VIA VT6315N

VIA VT6315N

…А за функционирование сетевого разъема отвечает Intel 82579.

Intel 82579

Intel 82579

Четыре разъема USB 3.0 работают благодаря двум микросхемам NEC D720200AF1

NEC D720200AF1

NEC D720200AF1

MSI X79A-GD65 (8D): BIOS, температуры, разгон

Начну, пожалуй, с функции автоматического разгона, которая активизируется наплатной кнопкой OC GENIE и начинает работать после первой перезагрузки (во время которой, по идее, и подбирается максимальная стабильная частота процессора). В нашем случае она составила 3,9 ГГц.

CPU-Z

CPU-Z

Неплохо для полностью автоматического разгона, на который не может повлиять пользователь. Исследование процесса показало, что во время манипуляций плата автоматически подает 1,31…1,35 В на процессор, хотя, как показал разгон «руками», для достижения такого результата поднимать напряжение выше 1,25 В совершенно необязательно.

Характеристики CPU-Z

Характеристики CPU-Z

При ручном повышении множителя процессор разгоняется до 4200 МГц, не повышая напряжения выше 1.25 В. Нужно отметить, что 3900 МГц это максимальное значение для технологии автоматического разгона Turbo Boost для данного процессора. Получается, что материнская плата просто выставляет максимальную гарантированно-стабильную частоту с сильным завышением напряжения, близкому к критической отметке.

BIOS у X79A-GD65 с неотключаемой UEFI оболочкой, которая очень забавно «глючит» при подключенных к AMD Radeon 7970 двух мониторах.

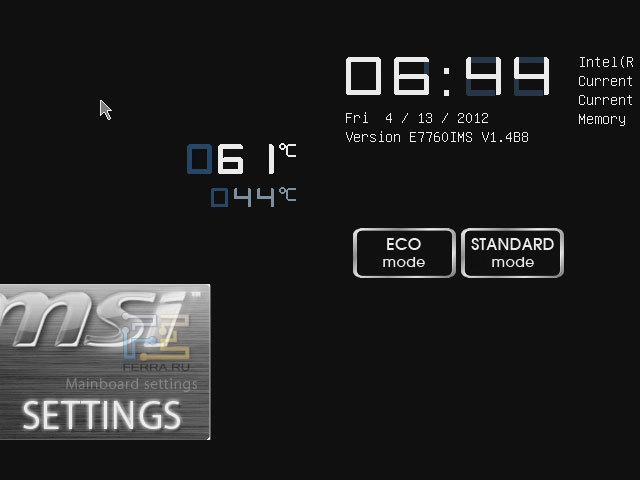

Некорректное отображение BIOS Setup Menu

В идеале оно должно выглядеть как-то так:

Корректное отображение BIOS Setup Menu

Всего шесть закладок: с основными настройками матплаты, как-то: конфигурация контроллеров…

Раздел Mainboard Settings

…Выбор загрузочных устройств….

Раздел Mainboard Settings

…Мониторинг температур, напряжений и др.

Раздел Mainboard Settings

В разделе Overclocking Settings собраны все настройки, полезные при разгоне системы.

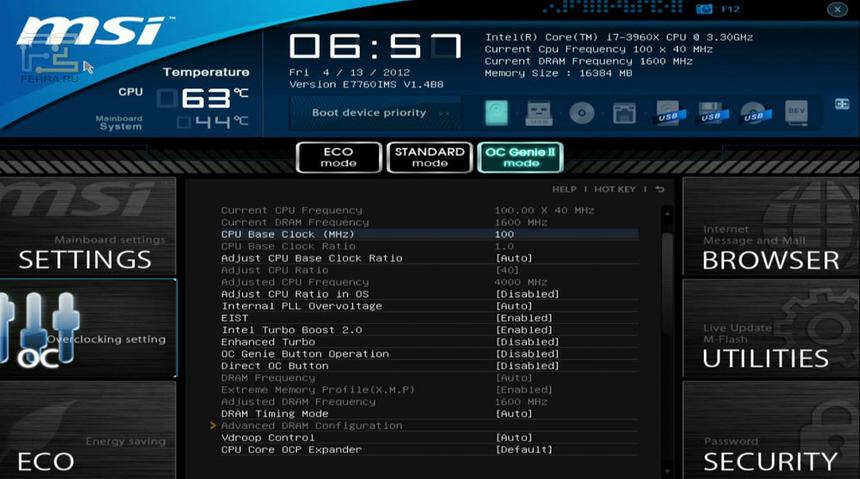

Раздел Overclocking Settings

Система управления профилями, настройка опций процессора (HT, C-state, C1 Bit и др.) убраны в отдельные подгруппы, что удобно. Точно так же можно было поступить с раздельной регулировкой вольтажей для памяти — уж больно они много места занимают в и без того немалом списке настроек.

Раздел Overclocking Settings

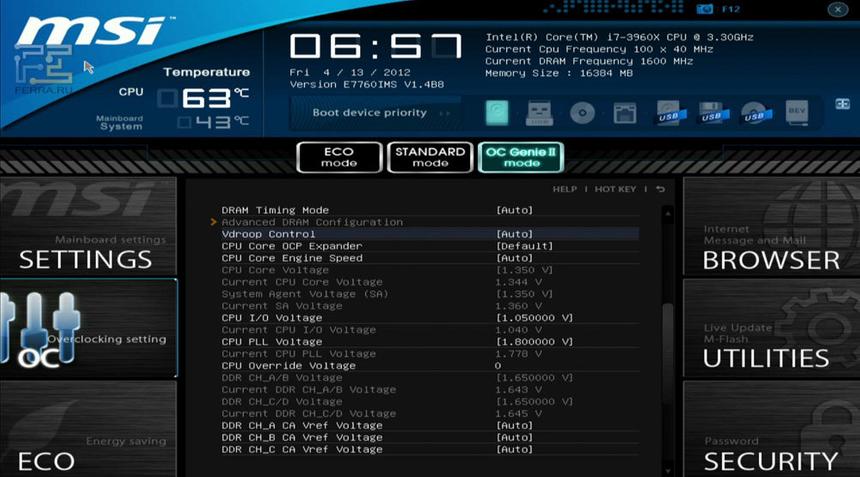

Вот так выглядит раздел Overclocking Settings при активизации OC Genie II mode. Видно, что все «ответственные» настройки залочены.

Раздел Overclocking Settings

Раздел Overclocking Settings

Разработчики зачем-то приписали много нулей в меню по регулировке напряжений.

Меню выбора DDR CH_C/D Voltage

Меню выбора CPU I/O Voltage

При этом отображение доступных CPU Core Voltage выглядит нормально.

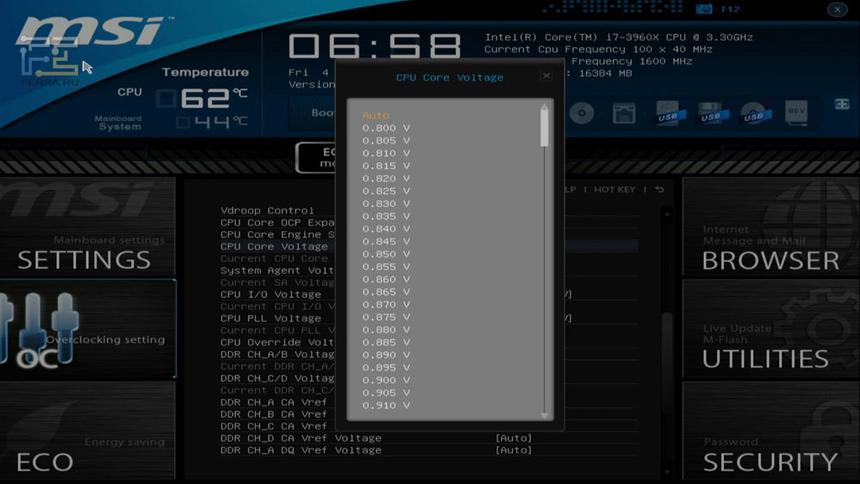

Меню выбора CPU Core Voltage

Не совсем понятно, отчего надо было приписывать лишние три-четыре нуля: то ли ошибка, то ли желание числа поэффектнее на вид сделать. Учитывая, что за MSI пустого пафоса не замечено, то, скорее всего, это недоработка разработчиков прошивки.

Нагрев платы в целом во время работы невелик. Силовые элементы разогревают радиатор только до 42 градусов без обдува, а с вентилятором его температура падает до 35-38 в зависимости от скорости вращения.

Характеристики материнских плат Intel DX79SI и MSI X79A-GD65 (8D)

 Intel DX79SIMSI X79A-GD65 (8D)
Поддерживаемые процессорыIntel Core i7 LGA2011Intel Core i7 LGA2011
Системная шина, частотаDMI, 5000 МГцDMI, 5000 МГц
Системная логикаIntel X79Intel X79
Поддерживаемая оперативная память8x 240-pin DDR3, четырёхканальный режим, до 64 Гбайт 1066/1333/1600/1800*/2133*/2400* (OC) МГц8x 240-pin DDR3, четырёхканальный режим, до 64 Гбайт 1066/1333/1600/1800*/2133*/2400* (OC) МГц
Слоты расширения3 x PCIe 3.0/2.0 x163 x PCIe 3.0/2.0 x16
1 x PCIe 2.0 x12 x PCIe 2.0 x16
1 x PCI1 x PCIe 2.0 x1
1 x PCIe 2.0 x1
1 x PCI
Поддержка Multi-GPUSLI и CrossFireXSLI и CrossFireX
Поддержка SATA/RAIDIntel X79:Intel X79:
2 x SATA 6 Гбит/с2 x SATA 6 Гбит/с
4 x SATA 3 Гбит/с4 x SATA 3 Гбит/с
Raid 0, 1, 5, 10Raid 0, 1, 5, 10
2 x SATA 6 Гбит/с
4 x SATA 3 Гбит/с
Raid 0, 1, 5, 10
Сеть2x Gbit LAN (Intel 82579 & 82574)1x Gbit LAN (Intel 82579)
АудиоRealtek ALC892 — 8-канальный HD аудиокодекRealtek ALC892 — 8-канальный HD аудиокодек
USB 2.014x USB 2.0 (Intel X79)12x USB 2.0 (Intel X79)
USB 3.04x USB 3.0 (2х NEC D720200AF1)4x USB 3.0 (2х NEC D720200AF1)
IEEE-13942x IEEE 1394a (VIA 6315N)2x IEEE 1394a (VIA 6315N)
Питание материнской платыATX 24-pin, 8-pin ATX 12VATX 24-pin, 8-pin ATX 12V
Разъемы задней панели1x IEEE 1394a;1x PS/2 порт для клавиатуры/мыши;
6x USB 2.0;1x IEEE 1394a;
2x USB 3.0;8x USB 2.0;
2x LAN;2x USB 3.0;
1x Оптический S/PDIF;1x LAN;
1 x Кнопка Setup configuration jumper block;1x Оптический S/PDIF;
5x 3.5-мм mini-jack.1x Коаксиальный S/PDIF;
1 x Кнопка Clear CMOS;
6x 3.5-мм mini-jack.
6x USB 2.0;
2x USB 3.0;
2x LAN;
1x Оптический S/PDIF;
1 x Кнопка Setup configuration jumper block;
5x 3.5-мм mini-jack.
Размеры, мм305 х 244305 х 244
Форм-факторATXATX

Конфигурация тестового стенда

  • Процессор: Intel Core i7 3960X
  • Оперативная память: Corsair CMX8GX3M2A1600C9 4x 4 Гбайт DDR3-1600
  • Видеокарта: AMD Radeon HD 7970
  • Блок питания: Antec SG850W
  • Жесткий диск: Intel SSD 160 Гбайт
  • Система охлаждения: Intel BOX Water Cooling

Результаты тестирования

Результаты 3DSMax

Результаты 3DSMax

Результаты Adobe Photoshop

Результаты Adobe Photoshop

Результаты Cinebench 11.5

Результаты Cinebench 11.5

Результаты Fritz

Результаты Fritz

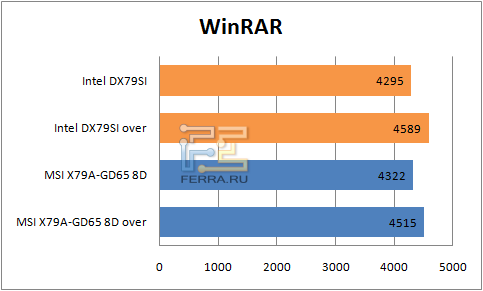

Результаты WinRAR

Результаты WinRAR

Результаты производительности материнских плат не стали для нас сюрпризом. Небольшие различия наблюдаются лишь при разгоне центрального процессора, так как на разных материнских платах удалось достичь разных частотных пределов.

Заключение

Что Intel DX79SI, что MSI X79A-GD65 показали себя хорошо: работают нормально, каких-либо критичных недостатков не замечено. Продукт Intel более универсален в плане конфигурации ПК за счет большего разнообразия в типах слотов расширения (и их организации на плате), а выносной модуль Bluetooth / Wi-Fi обладает лучшей чувствительностью по сравнению с интегрированными решениями.

На X79A-GD65 без проблем устанавливаются крупногабаритные кулеры за счет обилия свободного пространства вокруг сокета, но полное отсутствие разъемов PCI ограничивает спектр «совместимых» плат расширения. С другой стороны, обилие разъемов PCI-Ex16 может обрадовать энтузиастов, предпочитающих объединять графические платы в тандемы.
