Вызов принят, Ultra HD! Обзор видеокарт Palit GeForce GTX 770 и 780

Новости про скорый приход Ultra HD решений муссируются уже достаточно давно. И вот до нашей лаборатории наконец-то начинают добираться первые тестовые образцы мониторов. Логично проверить, на что способны современные видеокарты в столь «суровых» условиях…

Вступление

Прошли те времена, когда на рынке компьютерной графики присутствовало сразу несколько компаний-производителей. По большому счету, сегмент дискретных устройств занимают только две корпорации: AMD и NVIDIA. Каждая компания выпускает продукты с референсным дизайном, похожим и даже однообразным. А ведь хочется чего-то эксклюзивного! Компания Palit, помимо «классических» версий видеокарт GeForce GTX 770 и GeForce GTX 780, представила и эксклюзивные JETSTREAM-версии, которые отличаются от референса повышенными частотами GPU и памяти, имеют оригинальное охлаждение и платы с собственной разводкой компонентов.

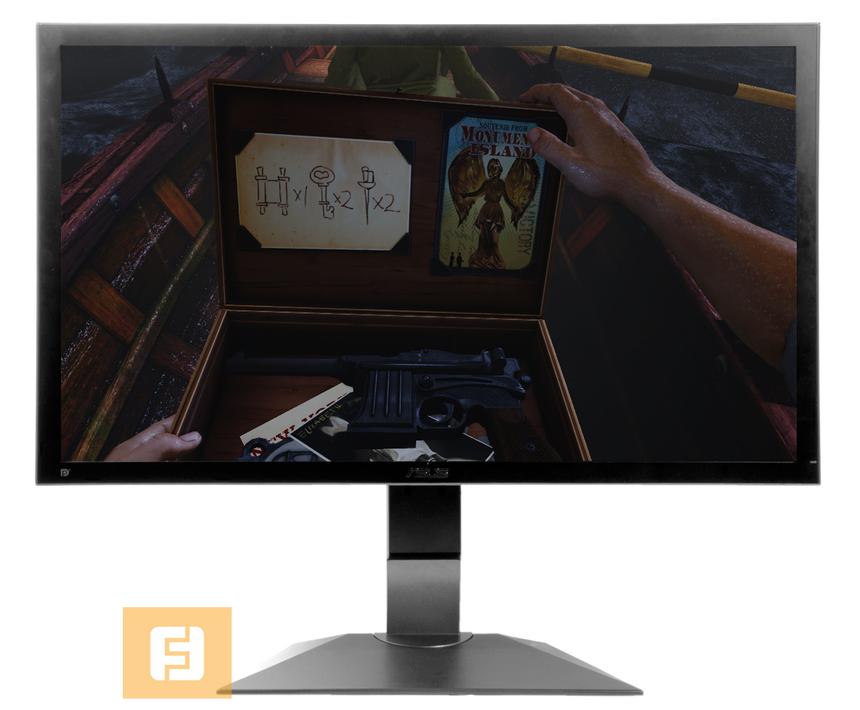

Так совпало, что данные адаптеры приехали к нам в тестовую лабораторию одновременно с монитором ASUS PQ321QE (первым Ultra HD монитором!). Поэтому мы решили проверить, готовы ли топовые видеоускорители обеспечить приемлемую производительность в 4К-разрешении?

ASUS PQ321QE

Технические характеристики

 NVIDIA GeForce GTX 770Palit GeForce GTX 770 JETSTREAMNVIDIA GeForce GTX 780Palit GeForce GTX 780 SUPER JETSTREAM
ЯдроGK104GK110
Количество транзисторов, млрд шт.3.547.1
Техпроцесс28 нм
Площадь чипа294 мм2561 мм2
Количество потоковых процессоров15362304
Количество блоков ROP3248
Количество блоков TMU128192
Частота ядра1046 МГц1150 МГц863 МГц980 МГц
Boost частота ядра1085 МГц1202 МГц900 МГц1033 МГц
Шина памяти256 бит384 бит
Тип памятиGDDR5
Объем памяти2048 Мбайт3072 Мбайт
Частота памяти1753 МГц1502 МГц1550 МГц
Пропускная способность памяти224.4 Гбайт/с288.4 Гбайт/с297.6 Гбайт/с
Ориентировочная стоимость14 500 руб.15 500 руб.23 000 руб.23 500 руб.

Перечислим основные «фишки» JETSTREAM-видеокарт:

  • Master Mode. Оптимизирует некоторые функции видеокарт, увеличивая их производительность;
  • Triple Fan. Использование трех вентиляторов в системе охлаждения;
  • DrMOS. Использование высококачественных и надежных транзисторов, снижающих уровень шума и тепловыделение;
  • COPPER BASE. Большое медное основание вкупе с увеличенным числом тепловых трубок позволяет повысить эффективность системы охлаждения на 20 процентов относительно референса;
  • Turbofan Blade. Инновационный дизайн крыльчатки вентилятора увеличивает расход воздуха и воздушное давление, что, в свою очередь, повышает эффективность охлаждения;
  • LED Lighting. Синяя светодиодная подсветка добавляет видеокарте немного гламура;
  • 8 PHASE PWM. Новый дизайн силовых цепей адаптера. Количество фаз питания увеличилось с шести до восьми, что должно положительно сказаться на разгонном потенциале устройства и надежности видеокарт в общем;

Как можно заметить, «реактивная» GeForce GTX 770 получила более высокую частоту чипа относительно референса. Заводской разгон составил десять процентов. К сожалению, память не трогали. Что же касается «суперреактивной» GeForce GTX 780, то здесь Palit оверклокнула и «мозги».

Arrows-left
Arrows-right
Reload
1 / 2

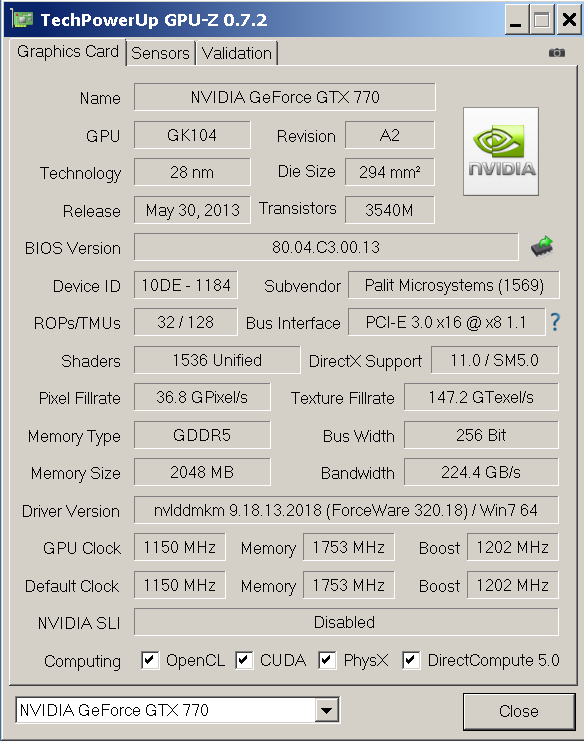

Palit GeForce GTX 770 JETSTREAM, скриншот GPU-Z

Palit GeForce GTX 780 SUPER JETSTREAM

Начнем обзор со старшей модели — GTX 780 SUPER JETSTREAM. Устройство поставляется в большой черной коробке, в центре которой красуется надпись SUPER JETSTREAM, привлекающая всё внимание.

Упаковка Palit GeForce GTX 780 SUPER JETSTREAM

Комплект поставки видеокарты включает в себя мануал, переходники DVI-to-D-Sub и HDMI-to-DVI, переходник питания с MOLEX на 8 пин, диск с «дровами»» и наклейку для фанатов NVIDIA и Palit. Вполне неплохо, но за такие деньги хотелось бы чего-то большего — например, лицензионный ключ от какой-нибудь современной игры.

Комплектация Palit GeForce GTX 780 SUPER JETSTREAM

В системе охлаждения GeForce GTX 780 SUPER JETSTREAM используется два вентилятора диаметром 76 мм и один — 88 мм.

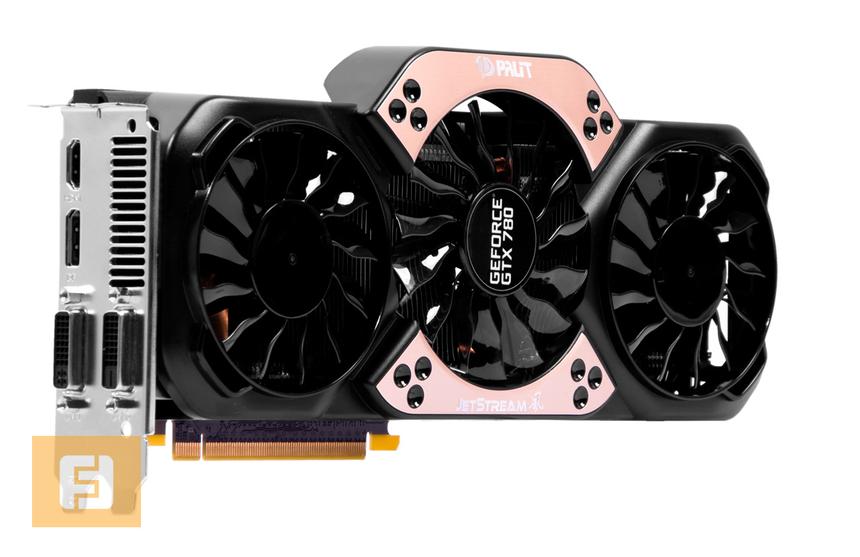

Palit GeForce GTX 780 SUPER JETSTREAM

Сама СО (точнее, кожух с вентиляторами) выступает за границы печатной платы по высоте. Адаптер может не влезть в узкий компьютерный корпус.

Palit GeForce GTX 780 SUPER JETSTREAM

Если посмотреть на девайс компании Palit снизу или сверху, то видно, что кулер занимает 2,5 слота. Если PCI Express х16 порты материнской платы находятся слишком близко, то SLI-систему собрать не получится.

Palit GeForce GTX 780 SUPER JETSTREAM, вид снизу

Графический адаптер запитываетя одним 6-пиновым кабелем и еще одним 8-пиновым разъемом. Все, как у референса. Возможно, кто-то посчитает, что для питания заведомо разогнанной видеокарты, такого количества разъемов, а, следовательно, и питания недостаточно. Однако не будут же в Palit вредить сами себе?

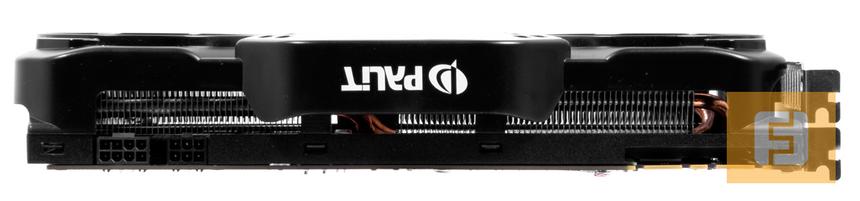

Palit GeForce GTX 780 SUPER JETSTREAM, вид сверху

Что касается видеовыходов, то мы видим классический набор из DVI-I (для аналоговой передачи видеосигнала), DVI-D (для цифровой), HDMI и DisplayPort.

Видеовыходы Palit GeForce GTX 780 SUPER JETSTREAM

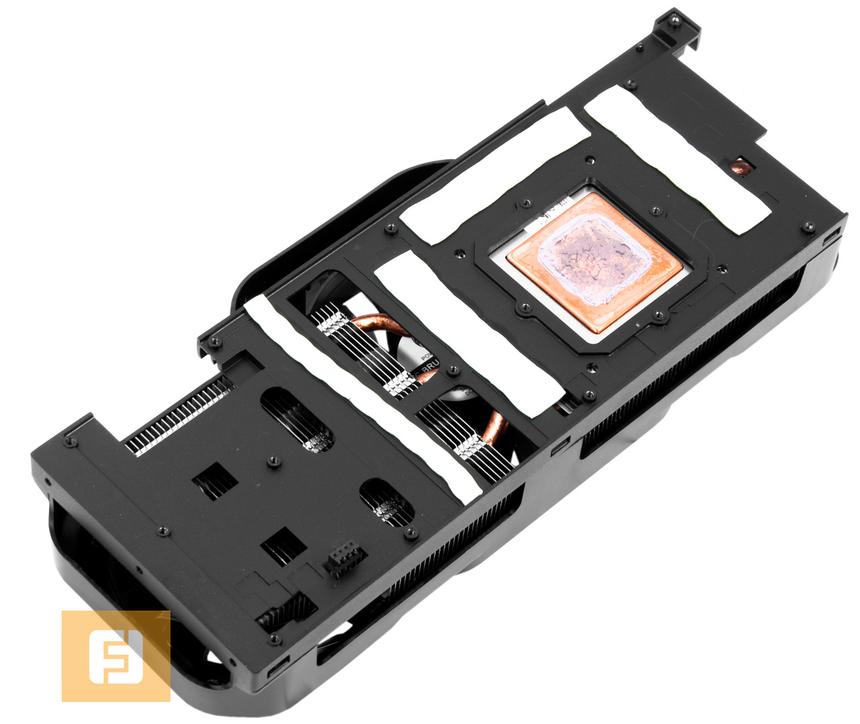

Система охлаждения ускорителя состоит из двух массивных радиаторов с пятью 6-миллиметровыми медными тепловыми трубками. Что примечательно, компания Palit использует пайку при монтаже трубок, а не простое впрессовывание. Можно обратить внимание и на то, что Palit не использует метод прямого контакта. Так, в основе СО лежит толстая медная пластина, в которую впаяны теплотрубки.

Радиатор системы охлаждения Palit GeForce GTX 780 SUPER JETSTREAM

Сняв массивный радиатор с видеокарты, мы видим, что карта практически полностью закрыта металлической пластиной, которая охлаждает видеопамять и силовые элементы цепи питания. Такой подход не может не радовать. У данной пластины-радиатора есть и еще одна функция: она увеличивает жесткость печатной платы.

После снятия металлической пластины пред нами предстает печатная плата адаптера. Вы уже обратили внимание, что в качестве термоинтерфейса видеопамяти и силовых элементах используются термопрокладки, а на самом графическом чипе — термопаста. Также мы видим усиленную систему питания, которая имеет схему 8+2 (против 6+2 у референса) фаз. Хороший задел для оверклокинга.

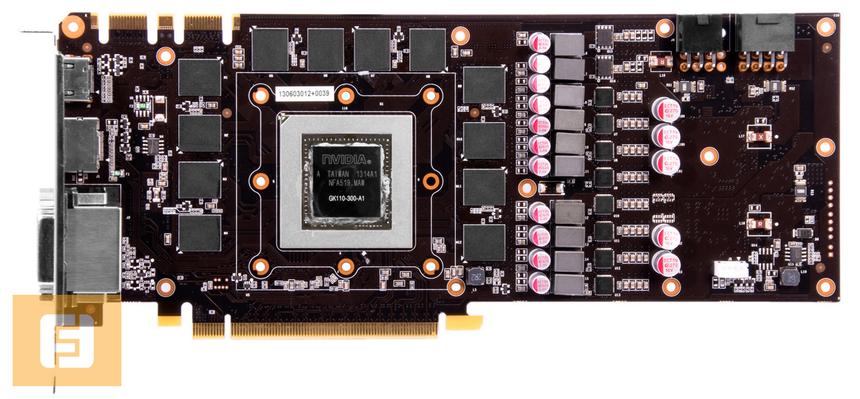

Печатная плата Palit GeForce GTX 780 SUPER JETSTREAM

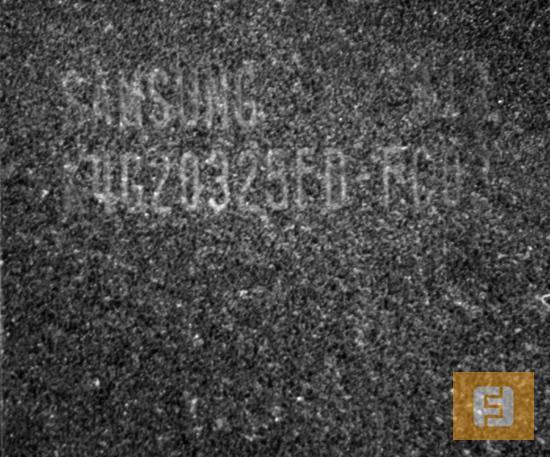

Компания Palit использует чипы памяти Samsung K4G20325FD, функционирующих на частоте 1550 МГц. Для получения объема 3 Гбайт используются двенадцать чипов по 256 Мбайт, распаянных на лицевой стороне.

Память Samsung K4G20325FD

А вот и «сердце» GeForce GTX 780 SUPER JETSTREAM — GK110! Чип обрамлен защитной металлической рамкой.

Графический процессор Palit GeForce GTX 780 SUPER JETSTREAM

На оборотной стороне видеокарты нет ни чипов памяти, ни радиаторов. Есть только бекплейт системы охлаждения и два «гребешка» разъема SLI, на случай, если вы вдруг надумаете собирать систему 3-Way SLI.

Оборотная сторона Palit GeForce GTX 780 SUPER JETSTREAM

Конкуренты Palit GeForce GTX 780 SUPER JETSTREAM

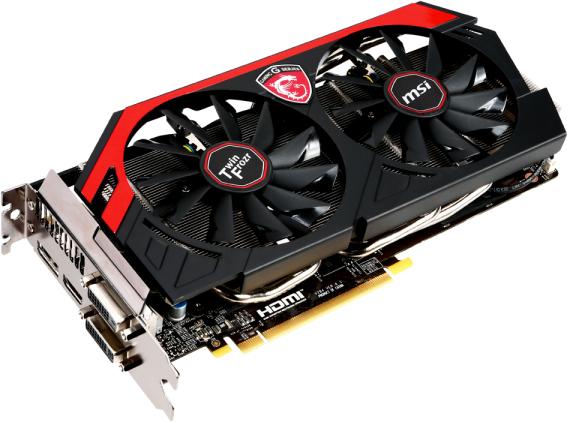

MSI GeForce GTX 780 Gaming (N780 TF 3GD5/OC)

Графический ускоритель компании MSI также отличается от референса системой охлаждения и функционирует на повышенных частотах. Заводской разгон коснулся только графического ядра и составил 954 МГц.

MSI GeForce GTX 780 Gaming

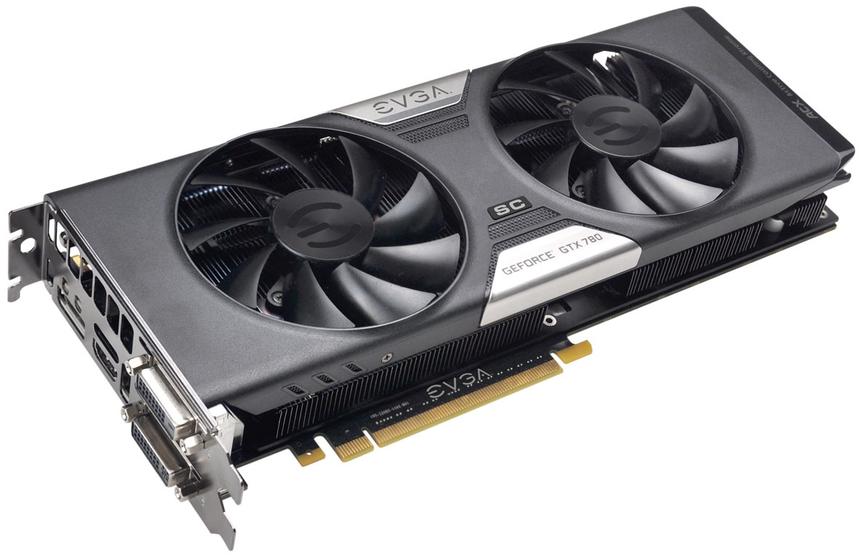

EVGA GeForce GTX 780 SC w/ACX Cooler

Компания EVGA тоже имеет в своем модельном ряду 3D-акселератор GeForce GTX 780 с заводским разгоном и кулером собственной разработки. Инженеры компании добились стабильной работы устройства на частоте GPU 967 МГц (1020 МГц в Boost-режиме). К сожалению, память не разогнана.

EVGA GeForce GTX 780 SC



Palit GeForce GTX 770 JETSTREAM

Коробка у GeForce GTX 770 JETSTREAM очень похожа на Palit GeForce GTX 780 SUPER JETSTREAM: и по форме, и по размеру, и по цвету.

Упаковка Palit GeForce GTX 770 JETSTREAM

Комплектация GeForce GTX 770 JETSTREAM такая же, как и у старшего собрата.

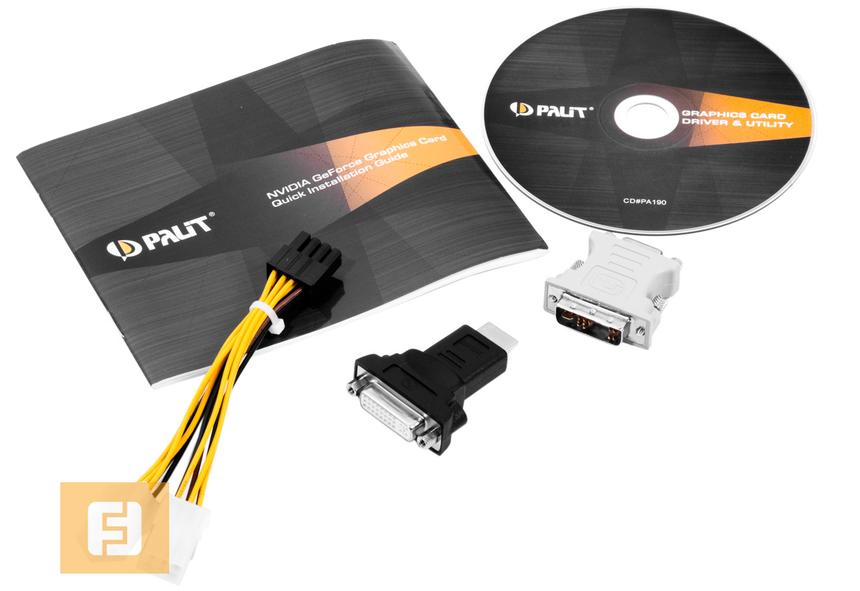

Комплектация Palit GeForce GTX 770 JETSTREAM

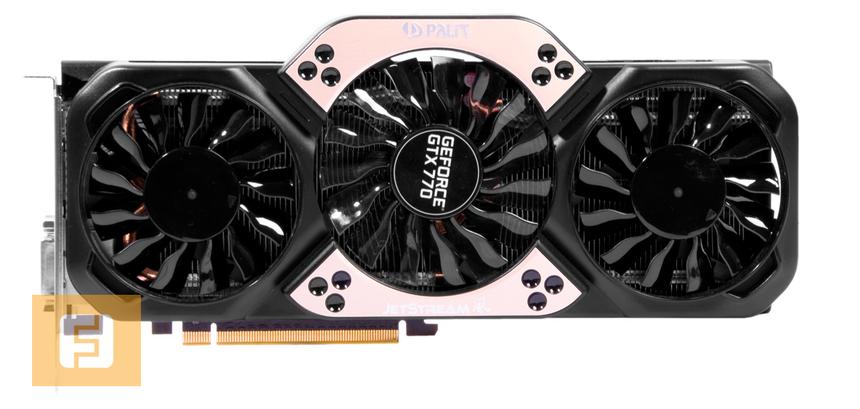

«Реактивная» видеокарта имеет отличную от оригинального решения NVIDIA систему охлаждения, которая состоит из двух массивных радиаторов, обдуваемых тремя вентиляторами разного «калибра».

Palit GeForce GTX 770 JETSTREAM

Внешне GeForce GTX 770 JETSTREAM и не отличить от GeForce GTX 780 SUPER JETSTREAM. Используется тот же кулер с уже описанными выше достоинствами и недостатками. Применяется та же схема подключения питания, хотя печатные платы у видеокарт — разные. Наконец, попробуйте найти хотя бы пару отличий у I/O-панелей видеокарты!

Palit GeForce GTX 770 JETSTREAM

Palit GeForce GTX 770 JETSTREAM, вид сзади

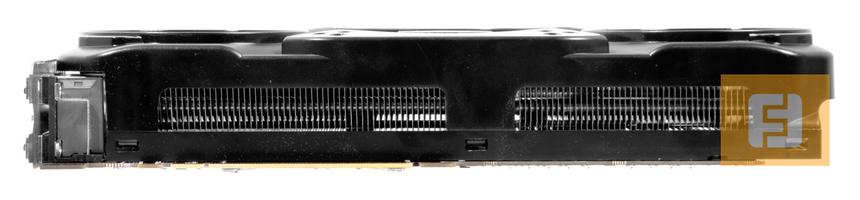

Palit GeForce GTX 770 JETSTREAM, вид снизу

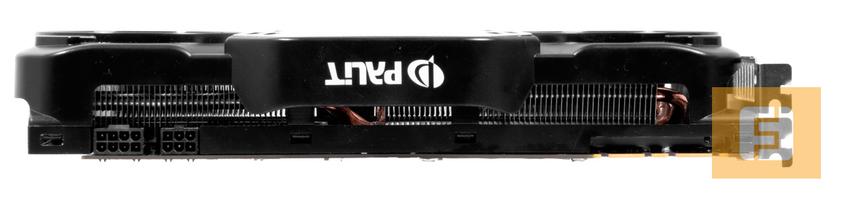

Palit GeForce GTX 770 JETSTREAM, вид сверху

Видеовыходы Palit GeForce GTX 770 JETSTREAM

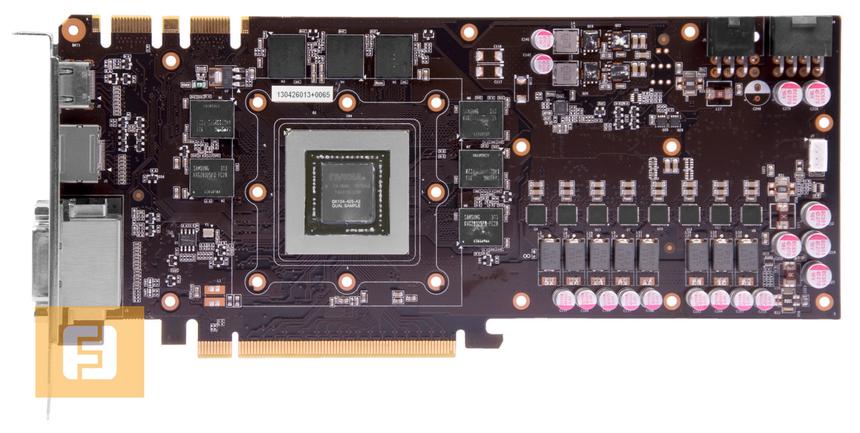

После демонтажа металлической пластины мы можем увидеть восемь микросхем памяти и усиленную систему питания. Референсная схема питания предполагает наличие пяти фаз. В GeForce GTX 770 JETSTREAM используется 8-фазная схема. Стоит отметить, что элементы питания растянулись вдоль видеокарты. Предпочти в Palit стандартную схему, видеокарта могла бы быть короче.

Печатная плата Palit GeForce GTX 770 JETSTREAM

Все восемь чипов памяти Samsung K4G20325FD распаяны на лицевой стороне. Общий объем массива составляет 2 Гбайт, а частота функционирования — 1753 МГц.

Чип памяти Samsung K4G20325FD

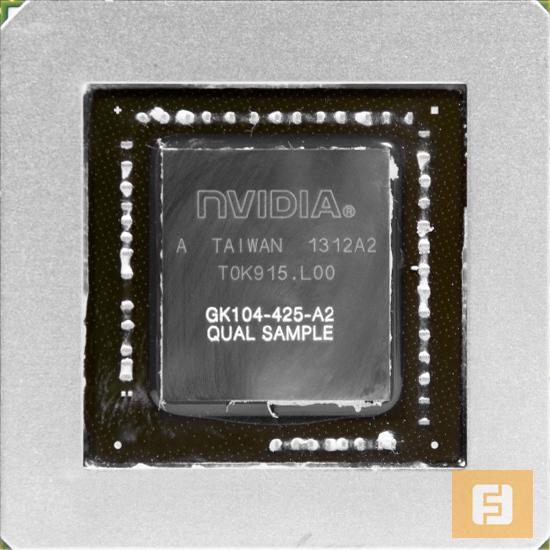

А вот и GK104, хорошо знакомый нам по видеокарте GeForce GTX 680!

Графический процессор GK104

На оборотной стороне, как говорилось выше, нет чипов памяти.

Palit GeForce GTX 770 JETSTREAM, оборотная сторона

Конкуренты Palit GeForce GTX 770 JETSTREAM

GIGABYTE GeForce GTX 770OC-2GD

Видеоадаптер GIGABYTE GeForce GTX 770OC-2GD оснащается радиатором с четырьмя 6 мм и двумя 8 мм тепловыми трубками, который обдувается тремя вентиляторами. Заводской разгон графического процессора составил 1137 МГц.

GIGABYTE GeForce GTX 770OC-2GD



GAINWARD GeForce GTX 770 Phantom

Достойным конкурентом Palit GeForce GTX 770 JETSTREAM станет GAINWARD GeForce GTX 770 Phantom. Видеокарта имеет неординарную систему охлаждения, состоящую из одного большого радиатора с пятью 8-миллиметровыми трубками и трех вентиляторов, находящихся как бы под ним. «Карлсоны» всегда можно вытащить для обслуживания или замены.

GAINWARD GeForce GTX 770 Phantom



Тестовый стенд, результаты тестирования

Процессор — Intel Core i7-3770K @4,5 ГГц
Материнская плата — ASUS MAXIMUS V FORMULA
Оперативная память — Corsair CMX8GX3M2A1600C9, 2x 4 Гбайт
Накопитель — OCZ Vertex 3, 360 Гбайт
Блок питания — Corsair HX850, 850 Вт
Монитор — ASUS PQ321QE
Операционная система — Windows 7 Максимальная х64

Отметим, что мы не просто провели тестирование видеокарт в 4K-разрешении, но вдобавок собрали систему на базе двух Palit GeForce GTX 780 SUPER JETSTREAM. Чуть забегая вперед, отметим, что у нас получились весьма интересные результаты.

Результаты тестирования Palit GeForce GTX 770/780

Из диаграммы видно, что в 3DMark Fire Strike SLI-конфигурация не демонстрирует удвоенного числа «попугаев». Прирост производительности составил всего 42%. Что касается сравнения GeForce GTX 770 и GeForce GTX 780, то последняя показывает на 30% больше производительности, при этом имея на 50% большую стоимость.

Результаты тестирования Palit GeForce GTX 770/780

FPS очень низок. Сама картинка напоминает слайд-шоу.

Arrows-left
Arrows-right
Reload
1 / 2

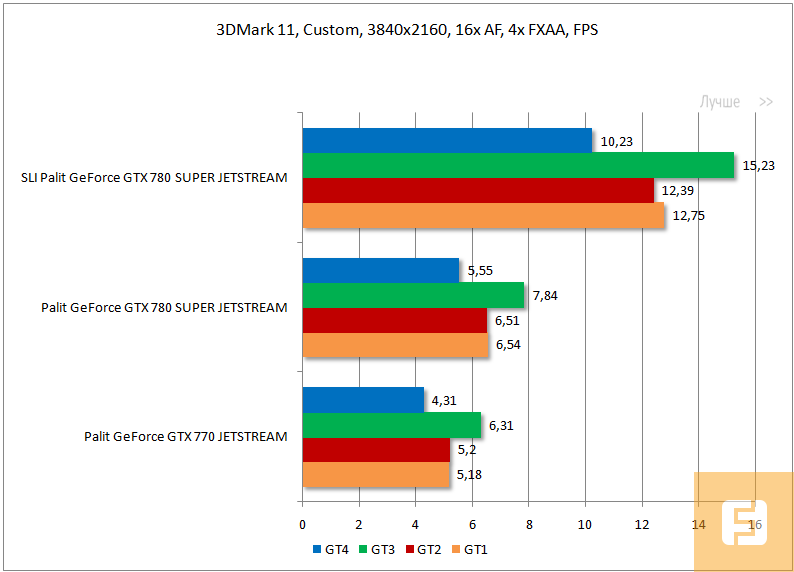

Результаты тестирования Palit GeForce GTX 770/780

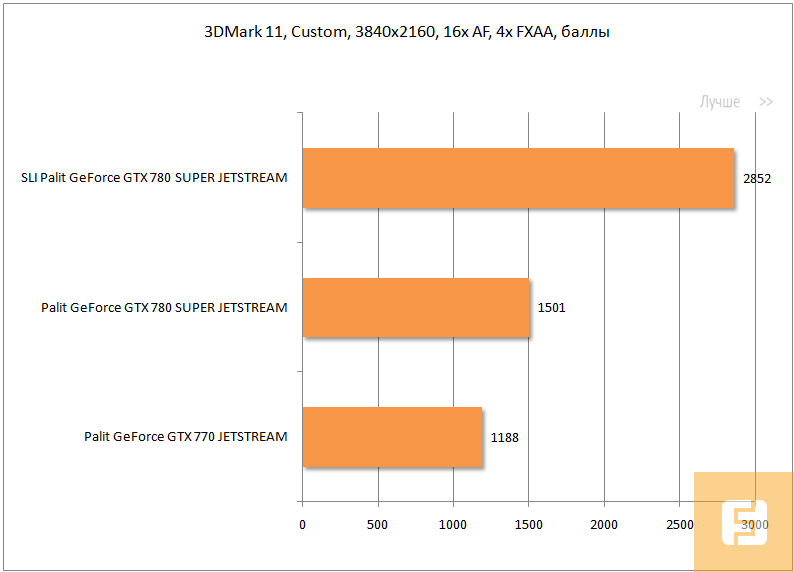

Результаты тестирования Palit GeForce GTX 770/780

В 3DMark 11 поведение карт схоже с 3DMark Fire Strike: пара GeForce GTX 780 SUPER JETSTREAM почти вдвое быстрее «одиночки»; GeForce GTX 780 SUPER JETSTREAM приблизительно на 25% быстрее GeForce GTX 770 JETSTREAM.

Результаты тестирования Palit GeForce GTX 770/780

UNIGINE Heaven демонстрирует отличную оптимизацию под SLI. На результаты GeForce GTX 770 JETSTREAM в этом тесте больно смотреть.

Перейдем от «синтетики» к реальным приложениям.

Результаты тестирования Palit GeForce GTX 770/780

Company of Heroes 2 не дружит с SLI. Играть при максимальных настройках качества графики в 4K-разрешении нельзя. GeForce GTX 780 SUPER JETSTREAM снова демонстрирует почти 30-процентное превосходство над GeForce GTX 770 JETSTREAM в разрешении 2560х1440 точек.

Результаты тестирования Palit GeForce GTX 770/780

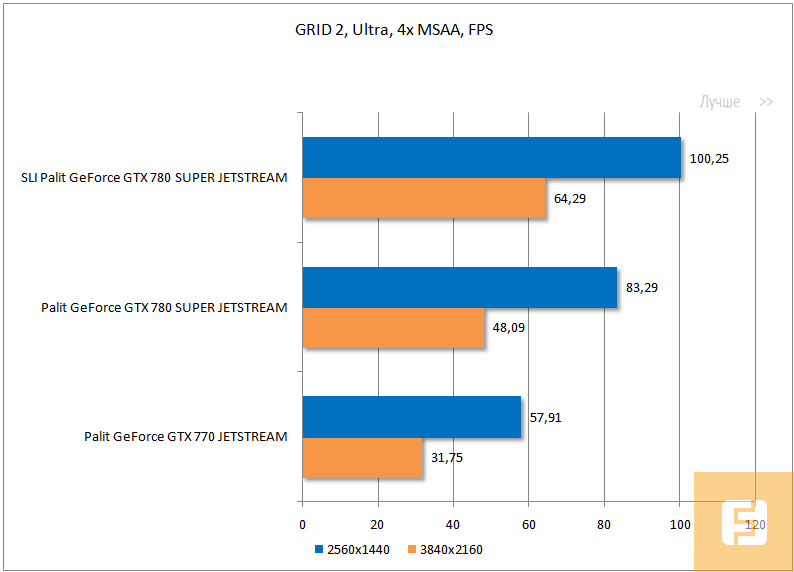

Масштабируемость SLI-системы — так себе. В целом, в GRID 2 можно играть в 4К-разрешении даже с GeForce GTX 770 JETSTREAM. Но видеокарта находится на грани комфортного для человека уровня FPS.

Результаты тестирования Palit GeForce GTX 770/780

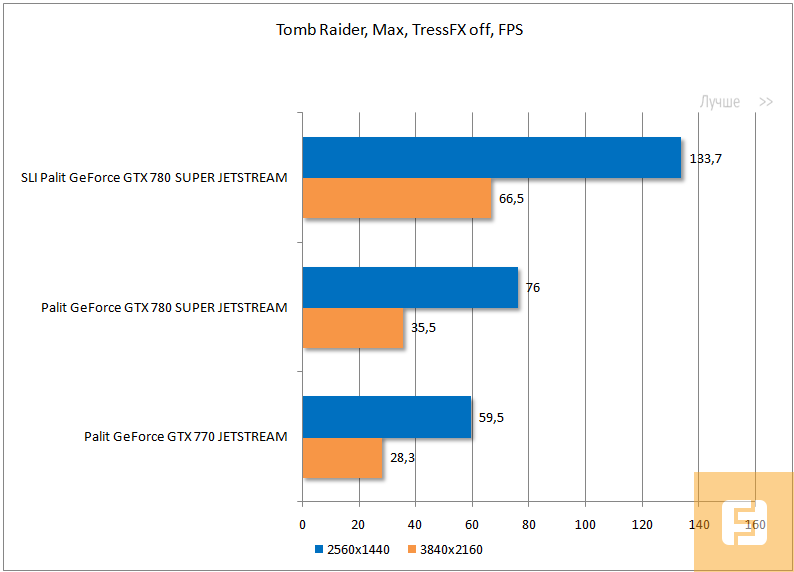

Для поклонников Лары Крофт есть хорошая новость: игра отлично масштабируется в SLI. К тому же в обоих разрешениях. Ну а превосходство GeForce GTX 780 SUPER JETSTREAM над GeForce GTX 770 JETSTREAM снова составляет 30% в разрешении 2560х1440.

В разрешении 4К комфортно играть можно лишь на SLI-конфигурации, одиночная Palit GeForce GTX 780 SUPER JETSTREAM показывает производительность на грани «фола».

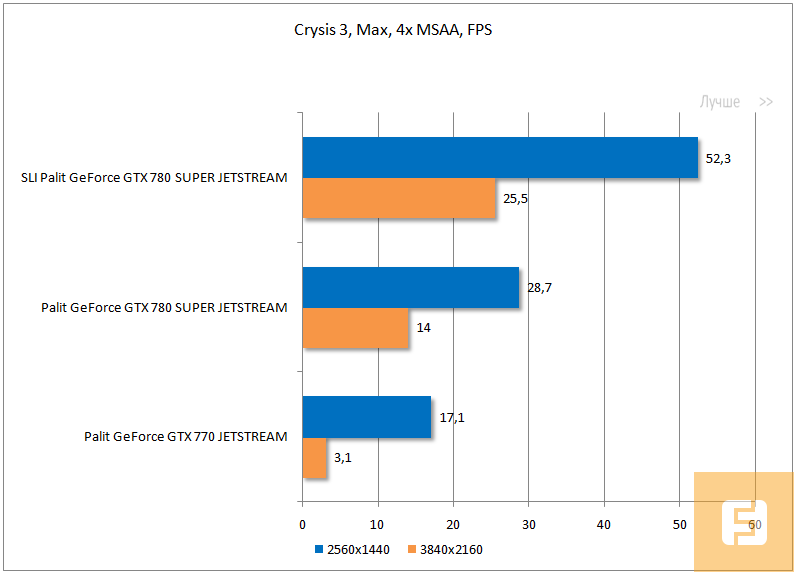

Результаты тестирования Palit GeForce GTX 770/780

Crysis 3 показывает хорошую масштабируемость SLI-конфигурации. В 4К-разрешении ни одна конфигурация не позволяет комфортно играть! Что касается GeForce GTX 770 JETSTREAM и 4К, то складывается ощущение, что ей просто не хватает видеопамяти, отсюда и такой большой провал производительности.

Результаты тестирования Palit GeForce GTX 770/780

В Battlefield 3 две GeForce GTX 780 SUPER JETSTREAM показывают отличную масштабируемость! В то же время одиночная «семьсот восьмидесятая» демонстрирует на 31% больше кадров в разрешении 2560х1440, чем младшая видеокарта.

В разрешении 4К с GeForce GTX 770 JETSTREAM комфортно уже не поиграешь.

Результаты тестирования Palit GeForce GTX 770/780

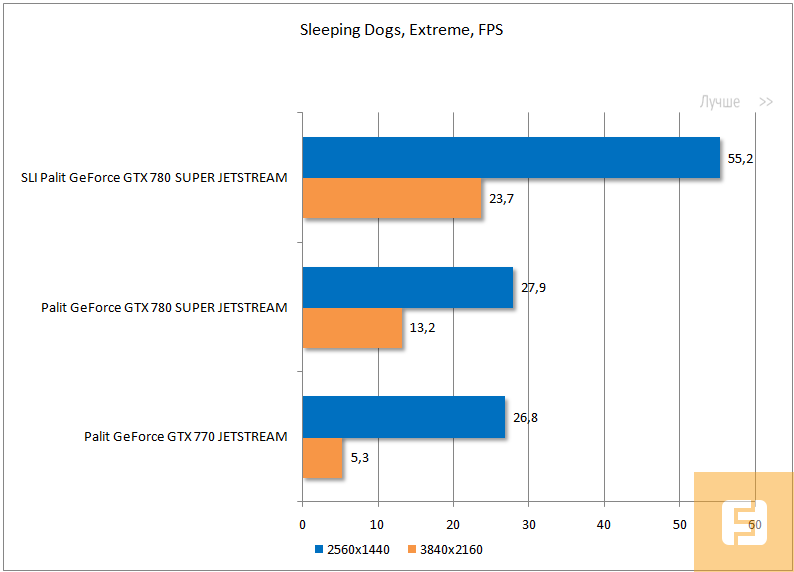

Игра Sleeping Dogs отлично оптимизирована под SLI. Но стоит заметить один странный момент: — одиночная GeForce GTX 780 SUPER JETSTREAM идет практически вровень с GeForce GTX 770 JETSTREAM в разрешении 2560х1440.

В разрешении 4К у «младшенькой» наблюдается сильное снижение FPS. Комфортно играть на всех конфигурациях вряд ли получится. Нужен 3-Way SLI!

Результаты тестирования Palit GeForce GTX 770/780

И опять не поиграть в 4K-разрешении. Придется закатать губу и снижать качество графики.

Результаты тестирования Palit GeForce GTX 770/780

В разрешении 4К игра Hitman: Absolution с GeForce GTX 770 JETSTREAM не запустилась, сославшись на нехватку видеопамяти.

Результаты тестирования Palit GeForce GTX 770/780

Поскольку кулеры обоих карт идентичны, то и выдают они весьма схожий уровень шума. Не смотря на то, что под нагрузкой системы охлаждения достаточно шумные, они все равно работают гораздо тише, чем референсная «турбина», что не может не радовать.

Результаты тестирования Palit GeForce GTX 770/780

Что касается температурного режима, то обе системы охлаждения оказались эффективными. Очередной плюс в копилочку JETSTREAM-видеокарт.

Заключение

«Реактивные» видеокарты Palit, на наш взгляд, являются отличным выбором. Они демонстрируют большую производительность, чем референс (сказывается заводской разгон). Тем не менее, JETSTREAM-адаптеры работают тише и эффективнее.

Отрадно, что в большинстве игр SLI-конфигурация демонстрирует отличную масштабируемость FPS. Однако зачастую даже ее не хватает, чтобы получить комфортный FPS в играх при максимальных настройках в 4K-разрешении. Нужен 3-Way SLI! Пользователю же либо придется уменьшать разрешение, либо снижать уровень графики в конкретном приложении. Одиночные GeForce GTX 770 и GeForce GTX 780 вовсе пасуют в данной ситуации. С учетом того, что GeForce GTX TITAN производительнее «семьсот восьмидесятой» в среднем на 10%, то не поможет и она. Второй момент: 2 Гбайт видеопамяти на борту графического адаптера уже становится мало.

В общем, вызов принят, господа! На рынке появляются мониторы с 4K-разрешением. Следовательно, в скором будущем разработчики графических решений (читай — AMD и NVIDIA) должны предоставить публике решения, способные справиться с этими задачами.
