Разгон Intel Core i7-4770K при помощи Intel DZ87KLT-75K

Intel почти каждый год радует нас новинками — это стало уже хорошей традицией. Совсем недавно компания представила новое поколение процессоров Haswell с лидером во главе с Core i7-4770K. Обождав немного, мы решили изучить, на что способен флагманский «камень» в плане разгона.

Читайте также: обзор архитектуры Haswell и процессора Intel Core i7-4770.

Вместе с «камушком» к нам в тестовую лабораторию приехала материнская плата DZ87KLT-75K. Увы, прошли те времена, когда Intel доминировала не только на рынке процессоров. Поговаривают, что вскоре процессорный гигант вовсе откажется от разработки и производства материнских плат.

Intel DZ87KLT-75K

Технические характеристики Intel DZ87KLT-75K

Форм-факторATX
Поддерживаемые процессоры4-е поколение Intel Core с TDP до 95 Ватт (LGA1150)
Память4x DIMM-1333-2400, до 32 Гбайт
ЧипсетIntel Z87 Express
Аудио7.1, на базе Realtek ALC898
Слоты расширения3x PCI Express 3.0:
PCI Express x16 (до 16 линий)
PCI Express x16 (до 8 линий)
PCI Express 3.0 x16 (до 4 линий)
3x PCI Express 2.0 x1
ПериферияUSB 3.0:
6x на задней панели
2x на передней панели
USB 2.0:
2x на задней панели
6x дополнительно
SATA:
6x SATA 3.0
2x SATA 3.0 (Marvell 88SE9172)
IEE1394a:
1x на задней панели
1x дополнительно
Thunderbolt:
1x на задней панели

Комплектация Intel DZ87KLT-75K

I/O-панель Intel DZ87KLT-75K

Рассмотрим систему контроля и управления температурными параметрами устройства. Есть всё необходимое! Автор не случайно заострил внимание на этих элементах — скоро мы узнаём, на что способна плата в разгоне.

С точки зрения дизайна стоит отметить некий «корпоративный» стиль Intel. А именно выделим наличие крутой диодной подсветки на всех платах для энтузиастов. Так, на DZ87KLT-75K размещено два комплекта светодиодов. Впрочем, всю эту новогоднюю «гирлянду» очень просто отключить в BIOS.

Также на плате находится два индикатора POST.

Оверклокерские фишки Intel DZ87KLT-75K

Два индикатора POST на материнской плате Intel DZ87KLT-75K

Arrows-left
Arrows-right
Reload
1 / 2

Температурные датчики и разъёмы вентиляторов

Стоит отметить, что инженеры Intel в этот раз выбрали абсолютно традиционную схему размещения разъемов и слотов расширения. Так, в свое время на материнской плате DX58SO порты DIMM были расположены горизонтально. Странное решение, согласитесь?

Материнская плата Intel DZ87KLT-75K

Теперь рассмотрим систему охлаждения платы, состоящую из трех радиаторов. Самый крупный из них охлаждает подсистему питания. Обратите внимание, как кучно инженеры сгруппировали элементы, а не расположили их вокруг процессорного гнезда.

За охлаждение чипсета отвечает радиатор квадратной формы. Такого количества «металлолома» вполне достаточно, так как последнее поколение логики способно выделять всего 5 Вт тепла.

Ниже логики находится разъём mSATA, предназначенный для установки накопителей и реализации технологии SSD-кэширования.

Разъём mSATA на материнской плате Intel DZ87KLT-75K

BIOS

В Intel решили не отставать от моды, а потому снабдили прошивку под названием Intel Visual BIOS полноценной графической оболочкой. Структура работы IVBIOS предельно ясна, что в свою очередь облегчает процесс ознакомления с возможностями устройства.

Итак, BIOS встречает нас вкладкой Overclocking Assistant, в которой находятся следующие меню:

  • Processor. Отвечает за частоту процессора, управление питанием, параметры Turbo Boost;
  • Graphics. Отвечает за видеоподсистему процессора;
  • Memory. Отвечает за частоту оперативной памяти, множитель, тайминги;
  • Cooling. Отвечает за управление частотой вращения вентиляторов и температурный режим.

Прямо из главного окна мы можем выставить необходимую нам частоту и попробовать загрузить операционную систему. Однако не всё так просто. Выше 4,21 ГГц в автоматическом режиме материнская плата «завестись» не смогла.

Intel Visual BIOS

Intel Visual BIOS, вкладка Memory

Так как наша сегодняшняя цель — раскрыть разгонный потенциал флагманского Haswell, то мы должны «залезть» чуть-чуть поглубже. И тут мы видим раздолье настроек для тюнинга питания, частот и других показателей.

Intel Visual BIOS, настройки по разгону процессора и памяти

Здесь есть все необходимые параметры, чтобы заставить процессор выдать свой максимум (с учетом используемой системы охлаждения, конечно же). В случае же неудачной попытки разгона BIOS постарается подсказать, в чем закралась ошибка и как ее можно исправить.

Разгон Intel Core i7-4770K

С выпуском на рынок настольных Haswell в Intel добились лишь незначительного прироста производительности по сравнению с предыдущим поколением (читай — Ivy Bridge). Поможет ли исправить ситуацию разгон?

Тестовый стенд

Процессор — Intel Core i7-4770K
Процессорный кулер — Cooler Master Seidon 240M
Материнская плата — Intel DZ87KLT-75K
Оперативная память — Corsair CMX8GX3M2A1600C9, 2x 4 Гбайт
Накопитель — OCZ Vertex 3, 360 Гбайт
Блок питания — Corsair HX850, 850 Вт
Операционная система — Windows 7 Максимальная х64

Штатные частоты

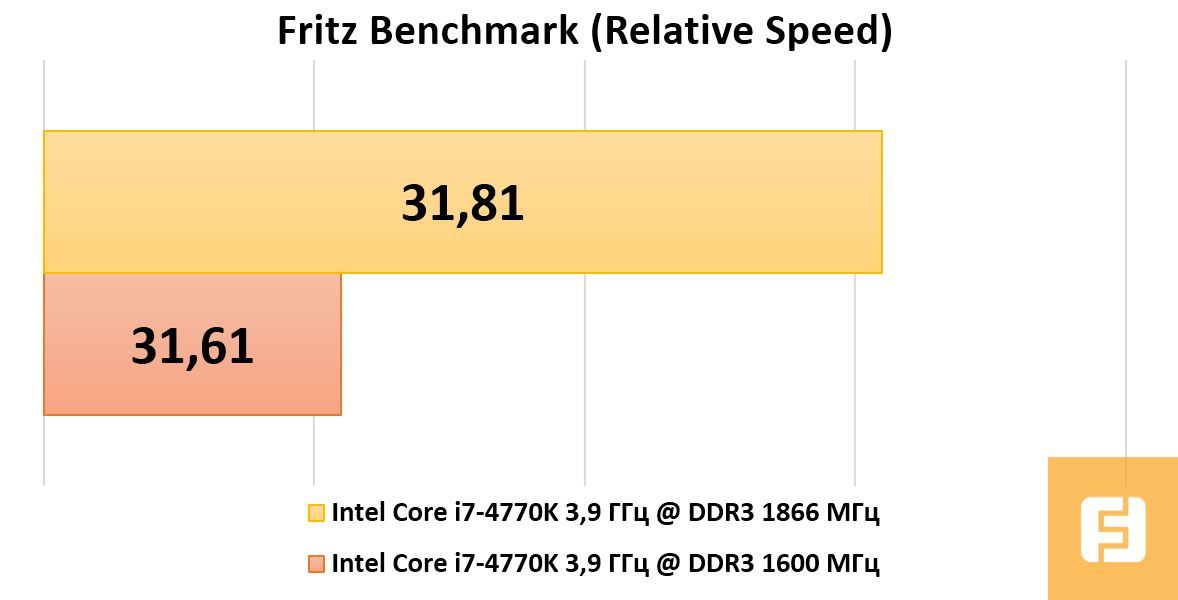

Шахматный бенчмарк Fritz на штатных частотах показал небольшое преимущество над предыдущем поколением. Давайте посмотрим на другие тесты, чтобы сложилась полная картинка.

Arrows-left
Arrows-right
Reload
1 / 2

Результаты тестирования Intel Core i7-4770K

Увеличение частоты оперативной памяти не сильно повлияло на результаты Fritz

Cinebench достаточно часто используется в обзорах, так как результаты, полученные от каждого процессора, достаточно просто и понятно ранжируются.

Результаты тестирования Intel Core i7-4770K

В тесте Cinebench результаты в дефолте оказались вполне предсказуемыми.

LinX — один из самых популярных тестов производительности для процессоров. Haswell снова демонстрирует незначительно преимущество. Но увеличив частоту оперативной памяти, мы получаем очень интересные результаты.

Arrows-left
Arrows-right
Reload
1 / 2

Результаты тестирования Intel Core i7-4770K

Разгон оперативной памяти позволил сократить время прохождения испытания на 6 секунд, а также увеличить производительность.

Результаты тестирования Intel Core i7-4770K

MaxxMEM показал, на что способна разогнанная память. В этом тесте мы видим преимущество от 1866Мгц в синтетике.

Результаты тестирования Intel Core i7-4770K

Даже с таким производительным кулером уже на штатных частотах Haswell легко преодолел 70 градусный порог. Мы в очередной раз убеждаемся в том, что для разгона Haswell требуется весьма производительная система охлаждения.

Разгон для «ленивых»

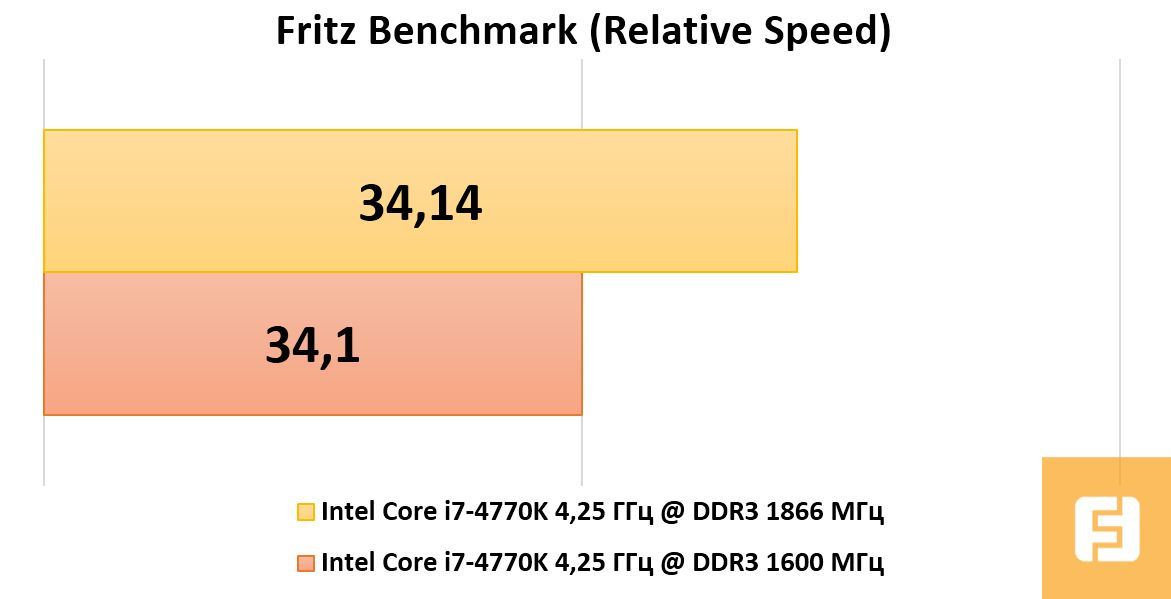

Планки в 4,25 ГГц удалось достичь простым движением ползунка на главной странице BIOS.

Arrows-left
Arrows-right
Reload
1 / 4

Результаты тестирования Intel Core i7-4770K

Результаты тестирования Intel Core i7-4770K

Cinebench наглядно демонстрирует рост производительности от разгона. LinX тоже.

Результаты тестирования Intel Core i7-4770K

Результаты тестирования Intel Core i7-4770K

Классика жанра

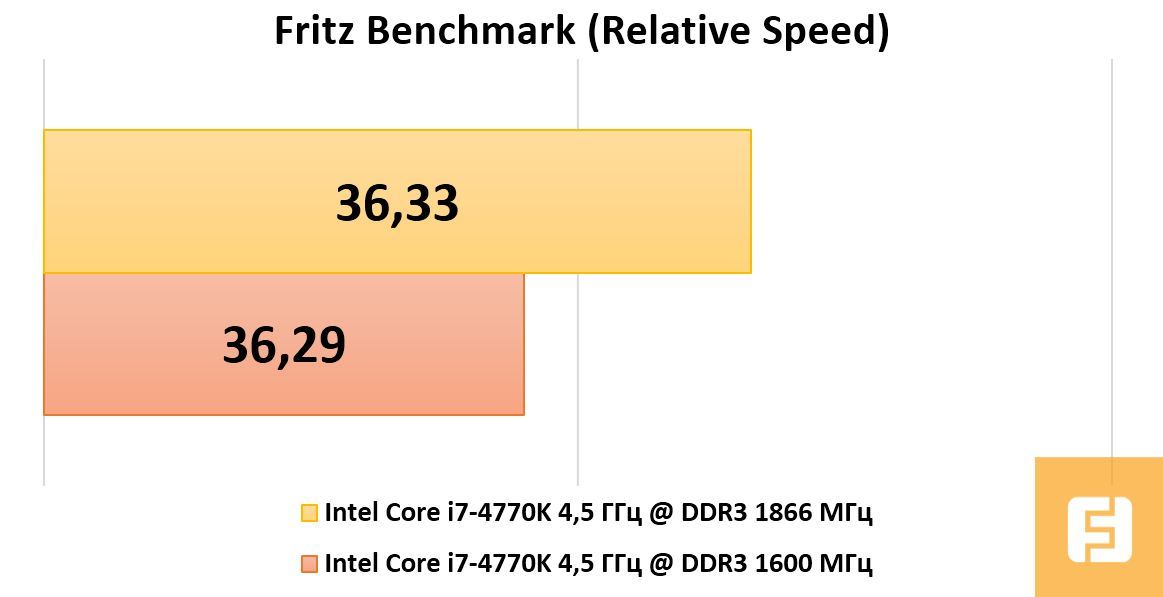

Разгоняем процессор до 4,5 ГГц!

Arrows-left
Arrows-right
Reload
1 / 2

Результаты тестирования Intel Core i7-4770K

Результаты тестирования Intel Core i7-4770K

Cinebench чуть-чуть не дотянул до преодоления психологической отметки в 10 баллов.

Arrows-left
Arrows-right
Reload
1 / 2

Результаты тестирования Intel Core i7-4770K

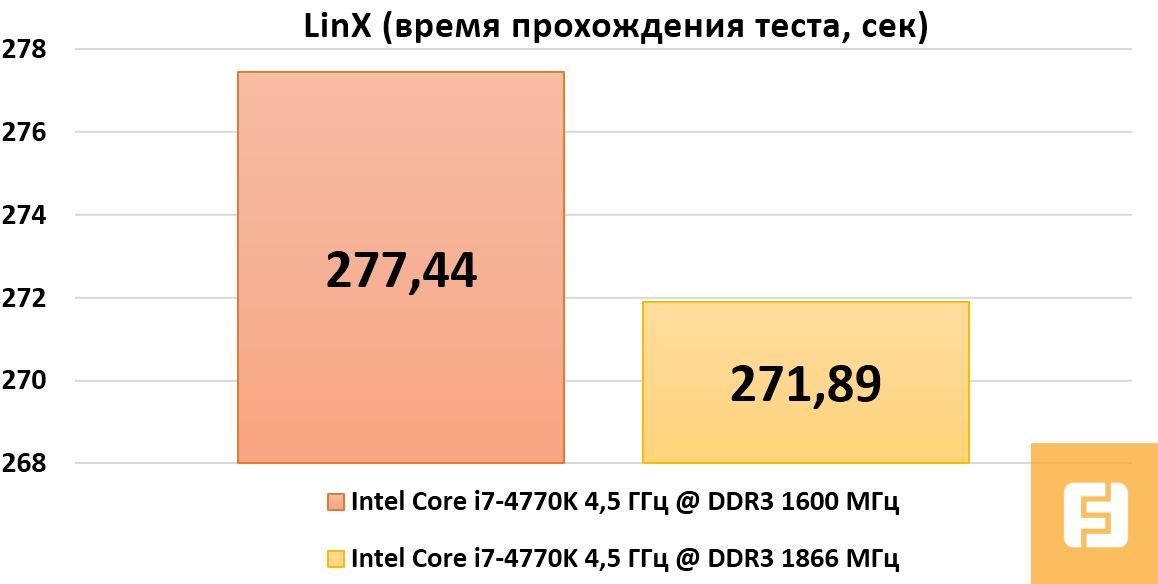

LinX лучше всех «чувствует» разгон.

Результаты тестирования Intel Core i7-4770K

MaxxMEM уже не является ориентиром. Однако очевидно, что вне зависимости от результатов «синтетики», разгон оперативной памяти не будет лишним.

Результаты тестирования Intel Core i7-4770K

Верхней планкой, которую удалось достичь, стала частота в 4,5 ГГц. Для Haswell подобный результат считается самым настоящим достижением. Даже вооружившись весьма мощным охлаждением, температура «камня» подбирается к опасной планке. Еще немного и активируется троттлинг.

Безумству храбрых поем мы песню

Однозначно, потратив больше времени на изучение процесса разгона и разобравшись в деталях, пользователю покорится и 4,75 ГГц.

Arrows-left
Arrows-right
Reload
1 / 2

Результаты тестирования Intel Core i7-4770K

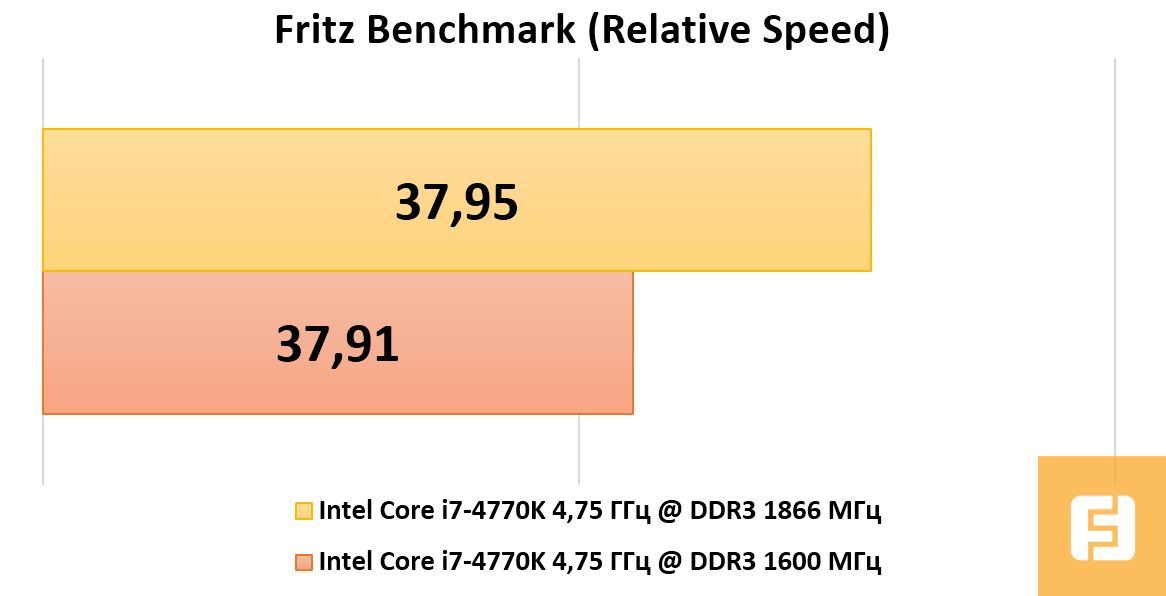

Шахматный бенчмарк демонстрирует «скучные» результаты.

Результаты тестирования Intel Core i7-4770K

Arrows-left
Arrows-right
Reload
1 / 2

Результаты тестирования Intel Core i7-4770K

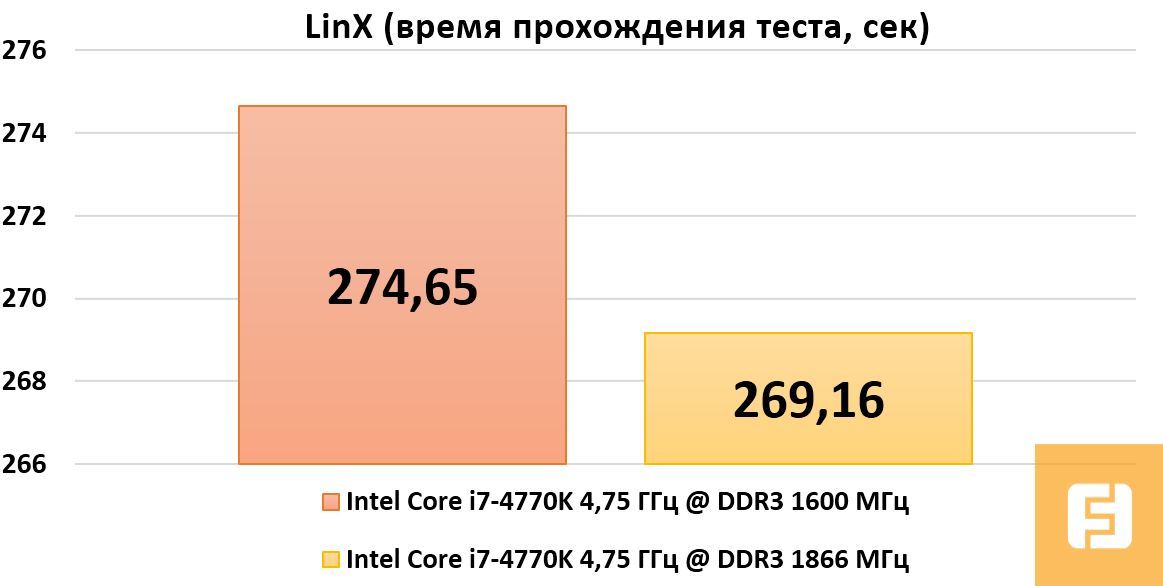

Разогнанному «камню» совсем чуть-чуть не хватает до покорения очередной «психологической» отметки!

Результаты тестирования Intel Core i7-4770K

Результаты тестирования Intel Core i7-4770K

Температуры ядер давно перешагнули за грань разумного. Чтобы процессор не начал троттлить, нам пришлось установить еще один вентилятор снизу материнской платы, дабы он обдувал силовые элементы и бекплейт.

В целом Haswell обладает приличным разгонным потенциалом, если бы не «зверские» температуры. Даже с очень эффективным (не экстремальным!) охлаждением возможности пользователя сильно ограничены. Конечно, в повседневных задачах вас спасут множество режимов C-state. К тому же стоит понимать, что не все приложения смогут настолько загрузить процессор, как это делает «синтетика». Но согласитесь, подобные результаты тяжело называть комфортными.

Сводный график результатов тестирования Intel Core i7-4770K

Сводный график результатов тестирования Intel Core i7-4770K

Сводный график результатов тестирования Intel Core i7-4770K

Сводный график результатов тестирования Intel Core i7-4770K

Сводный график результатов тестирования Intel Core i7-4770K

Выводы

Возможно, некоторые читатели огорчённо вздохнут, так как вполне логично, что многие ожидали большего от Haswell в плане разгона. Увы, но в этот раз в Intel сделали ставку на энергоэффективность своих процессоров. Кому-то может показаться, что Intel расслабилась из-за отсутствия конкуренции. Вовсе нет! На наш взгляд, процессорный гигант переживает переходный этап, ибо теперь взгляд компании направлен на мобильный рынок.

Стоит ли покупать Haswell? Однозначно стоит, если речь идет о полноценной замене старой системы. Владельцы же Sandy Bridge и, тем более, Ivy Bridge могут даже не волноваться. Мы уже молчим про почетных обладателей Sandy Bridge-E и Ivy Bridge-E.

Скажем несколько слов и о материнской плате DZ87KLT-75K. На наш взгляд, тяжело оставаться равнодушным к, возможно, последнему детищу Intel. С некоторых пор кремниевый король очень скромно демонстрирует свои амбиции в сфере производства материнских плат для энтузиастов. Тем не менее, такой мелкосерийный продукт обязательно найдет своего покупателя. Здесь применены интересные решения, инновации (в виде порта Thunderbolt, например), а также вспомогательные решения, которые могут быть полезны при разгоне процессора и памяти. В надежности DZ87KLT-75K сомнений у нас нет.
