TEW-673GRU — мощный роутер TRENDnet для 2,4 и 5-гигагерцевых диапазонов Wi-Fi, оснащенный дисплеем и USB 2.0

Чем только не пытаются производители привлечь покупателей компьютерной техники! Это не так просто с учетом того, что устройства одного класса во многом стандартны, а новые особенности через какое-то время входят в набор обязательных. В TRENDnet решили брать сразу тремя пунктами — внешним ЖК-дисплеем для мониторинга основных параметров сети, двумя портами USB 2.0 и, самое главное, двумя радиодиапазонами — 2,4 ГГц и 5 ГГц.

Основные характеристики TRENDnet TEW-673GRU

  • поддержка Wi-Fi 802.11 a/b/g/n
  • две съемных дипольных всенаправленных антенны с коэффицентом усиления 3 dBi
  • мощность передатчика 14 dBm (802.11a) 15dBm (802.11b/g) и 14 dBm (802.11g/n)
  • чувствительность приемника -70 dBm (802.11a), -86 dBm (802.11b), -71 dBm (802.11g), -64 dBm (802.11n)
  • частоты 2,412-2,484 ГГц (802.11 b/g/n), 5,180-5,240 ГГц (a) / 5,745-5,825 ГГц (n)
  • 4 Ethernet-порта на 10/100/1000 Мбит/с для локальной сети
  • 1 Ethernet-порт на 10/100/1000 Мбит/с для подключения к ADSL-модему или домовой сети
  • два порта USB 2.0 (типа А)
  • поддержка типов интернет-соединения PPPoE, PPTP, L2TP, Russia (PPPoE, PPTP, L2TP)
  • поддержка шифрования WEP(HEX/ASCII) 64/128-bit, WPA(AES/TKIP), WPA/WPA2-Radius, WPA-PSK/WPA2-PSK
  • размеры 194 x 118 x 38,5 мм
  • вес 365 г
  • питание 12 В/2А
  • потребляемая мощность до 7 Вт

Встроенный в маршрутизатор экран — действительно оригинально

В то время как в диапазоне Wi-Fi 2,4 ГГц первоначальный стандарт 802.11b (11 Мбит/с) был дополнен более быстрыми 802.11g и 802.11n (до 300 Мбит/с), стандарт 802.11a, принятый еще в 1999 г, оставался на уровне в 54 Мбит/с. Проигрывая в максимальной скорости, 5-гигагерцевая технология обладала и своими достоинствами. Во-первых, радиоволны частотой в 5 ГГц хуже проходят через препятствия, во-вторых, этот диапазон менее загружен, поскольку на частоте 2,4 ГГц в дополнение к сетям Wi-Fi работают радиотелефоны, микроволновки, беспроводные камеры наблюдения и другие устройства. К счастью, с недавних пор, с появлением двухдиапазонных устройств 802.11n, работающих и на 2,5 ГГц, и на 5 ГГц, пользователь получит в свое распоряжение все преимущества.

Внешний вид

Из всех функций дисплея наиболее полезен индикатор скорости и настройка WPS

Из всех функций дисплея наиболее полезен индикатор скорости и настройка WPS

TEW-673GRU — уже не просто «черная коробочка». С помощью размещенного сверху цветного ЖК-дисплея размером 32х38 мм пользователь может посмотреть основные настройки, аналогично разделу Status в веб-панели роутера (параметры шлюза, локальной проводной и беспроводной сети, информация о подключенных клиентах), выставленное время и дату, а также перезагрузить устройство (не прибегая к скрепке) и активировать подключение к другому устройству в режиме WPS или сгенерировать новый PIN-номер для этого режима.

Из-за отсутствия кнопки «ввод» поначалу не очень понятно, как работать с меню

Индикатор скорости в мегабитах не слишком точный. Иногда он показывает приблизительно верную скорость, а иногда — то выше, то ниже. Впрочем, понять, какой трафик в данный момент больше, входящий или исходящий, в целом можно.

Зеленая полоска спереди означает поддержку технологии GREENNet. Она экономит энергию за счет отключения питания портов, когда подключенные к ним компьютеры не работают, и снижения мощности сигнала до минимального допустимого значения для данной длины Ethernet-кабеля.

Хотя на системной плате и имеется разводка под несколько светодиодов, LED-индикатор на корпусе TEW-673GRU только один, для питания. Но зато какой! Он светит настолько ярко, что роутером можно светить в темноте, как фонариком. Учитывая, что ЖК-дисплей также довольно яркий и отключить его (или хотя бы подсветку) нельзя, это может создать неудобства, если устройство стоит в спальне.

На антенных разъемах на корпусе золотистое покрытие, но на самих антеннах контакты обычного серебристого цвета

Чтобы не поцарапать мебель, у роутера есть мягкие ножки, а для чтобы его повесить на стену, имеются два паза снизу. При этом пазы двухсторонние, чтобы можно было повесить устройство и вверх, и вниз ногами.

Комплектация

Пользователь, купивший TRENDnet TEW-673GRU, получит вместе с роутером кабель Еthernet длиной в полтора метра, тоненькую книжечку по первоначальной настройке, компакт с полной документацией и USB-утилитой в версиях для Windows XP и Mac OS X и источник питания постоянного тока с такой же длины шнуром. Словом, всё стандартно, но обращает на себя внимание мощный адаптер на 12В/2А. Домашние маршрутизаторы других марок, как правило, обходятся током не более 1..1,5А. Постарайтесь обходиться с ним бережно, поскольку мощные адаптеры могут стоить порядка 800 рублей.

Можно сказать, что комплект поставки универсальный — инструкция многоязычная, а источник питания может использоваться в сетях на 100..240 В

Внутреннее устройство

TRENDnet TEW-673GRU управляется интегрированным чипом Atheros AR7161, включающим интерфейсы USB, PCI (для связи с другими чипами), а также незадействованный в данном устройстве VoIP. В кристалле также размещен 32-битный процессор типа MIPS 24K, который работает на внушительной для домашних маршрутизаторов частоте в 680 МГц.

Слева под двумя большими экранирующими металлическими кожухами скрыты чипы Atheros AR9220 и AR9223 (сами они при этом довольно маленькие — 12х12 мм), входящие в состав платформы Atheros XSPAN.

Центральный и сетевой чипы снабжены керамическими радиаторами

Согласно данным производителя, AR9220 работает с обоими диапазонами, 2,4 и 5 ГГц, а AR9223 – только с 2,4 ГГц. Вероятно, пара чипов позволяет облегчить одновременную работу в двух сетях.

Сетевой контроллер — гигабитный Atheros AR8316, рассчитанный на 6 портов. Оперативная память — два DDR-чипа по 32 Мбайта. В нашем случае это были Winbond Electronics W9425G6EH с поддержкой частоты до 250 (500) МГц, способные стабильно работать при температуре до 80°C.

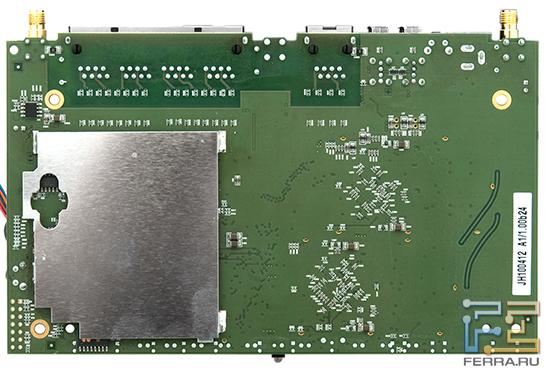

На обратной стороне под экраном, защищающим чипы Wi-Fi снизу, находится флеш-память и второй чип ОЗУ

Платы одной ревизии могут отличаться ОЗУ разных марок, а в ранних партиях роутера вместо AR8316 может быть использован аналогичный Realtek 8366SR.

Из-за двух чипов Wi-Fi и мощного процессора перфорация для вентиляции сделана не только по бокам, но и снизу

Отдельная плата с ЖК-дисплеем и управляющими микросхемами соединена с системной платой съемным кабелем с ферритовым кольцом, защищающим от высокочастотных помех.

Управление

Интерфейс 673-модели практически во всём идентичен остальным WLAN-роутерам TRENDnet. Поскольку TEW-673GRU является двухдиапазонным устройством, в беспроводной раздел добавлены настройки диапазона 5ГГц.

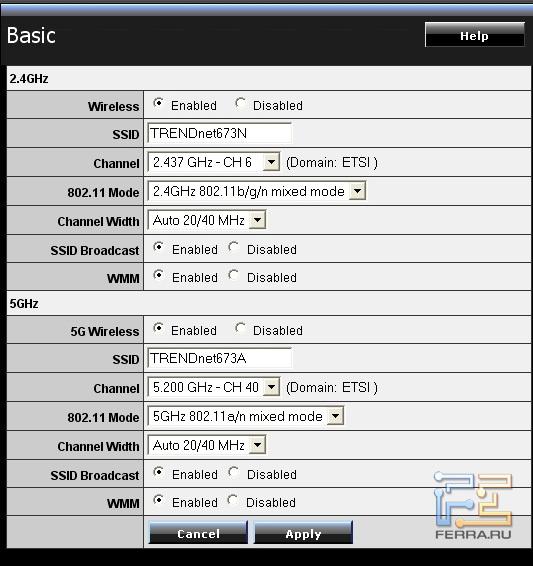

TEW-673GRU создает две раздельных сети, на 2,4 и на 5 ГГц

TEW-673GRU создает две раздельных сети, на 2,4 и на 5 ГГц

В разделе Access, куда входит фильтр подключаемых клиентов (можно разрешить соединяться только устройствам с заданными аппаратными адресами), базовый брандмауэр и настройки порт-форвардинга, появился пункт качества обслуживания (Quality of Service, QoS). Трафик на заданных локальных адресах, портах и протоколах TPC или UDP приоритезируется по 8 уровням. Это дает возможность сократить задержки при просмотре потокового видео, в IP-телефонии и компьютерных игр за счет некритичного к задержкам трафика HTTP и торрентов.

Тестирование Wi-Fi

Для беспроводной сети диапазона 2,4 ГГц ("b/g/n mixed mode") в условиях квартиры в панельном с большим числом активных по соседству других сетей, роутер показал следующие результаты, работая поочередно с первой и второй точкой доступа на одном и том же наиболее свободном канале:

 TRENDnet TEW-673GRU на чипсете Atheros 9220 со штатной антенной 2х3 dBiТочка доступа с всенаправленной антенной 7 dBi
три тонких стены под углом, около 10-66-71-67-73
прямая видимость, около 10 м-57..-59-51..-58
толстая железобетонная стена под маленьким углом, около 10м-74..-82

Таким образом, по уровню производительности Wi-Fi TRENDnet TEW-673GRU находится на уровне точек доступа с технологией MIMO и стандартными антеннами. Даже с учетом небольшой мощности, схема из двух антенн с независимыми радиотрактами превосходит одну более мощную всенаправленную антенну в типичных условиях квартиры за счет того, что принимающая сторона имеет возможность выбирать оптимальный сигнал.

Скорость работы в сети

В самом нагруженном режиме, при скачивании и раздаче нескольких десятков торрентов (около 250 одновременных соединений), появились значительные задержки при просмотре Flash-роликов с "Ютюба", а команда ping показывала потерю пакетов при коннекте с некоторыми российскими адресами. Частично помогла установка 1-го приоритета на весь трафик с IP-адресов серверов Уoutube, полученных с помощью команды "nslookup youtube.com". Но только частично. Пока "качалки" использовали входящий канал на 50% и выше, задержки во flash-роликах были достаточно частыми. Это зависит от ширины канала провайдера и настроек QoS. В любом случае, наличие настроек QoS — действительно нужная для пользователей функция.

USB

Как и у TEW-634GRU, в TRENDnet TEW-673GRU использование USB-портов реализовано с помощью специальной утилиты TRENDnet USB Control Center. Преимущество такого подхода — в том, что со своего компьютера пользователь может работать практически с любым USB-оборудованием. Во время теста корректно определялся USB-модем, Bluetooth-адаптер, принтер, сканер и переносной винчестер. Если устройство было переподключено с компьютера на роутер, при удаленном подключении может потребоваться переустановка драйверов.

С USB-винчестерами можно выполнять операции через

С USB-винчестерами можно выполнять операции через "Управление дисками", как с локальными дисками

Недостатки также очевидны. Одновременно только один компьютер может задействовать конкретное USB-устройство, а значит, никаких полноценных сетевых дисков с общим доступом и сетевых принтеров с возможностью постановки заданий в очередь заданий от разных пользователей.

USB 2.0 в роутере работает далеко не на полной скорости — на гигабитном Ethernet при записи утилитой FastCopy 1.99r4 большого 4-гбайтного файла на USB-винчестер средняя скорость составляла около 5,8 Мбайт/с (46 Мбит/с), чтения — около 6,3 Мбайт/с (51 Мбит/с). Такая же низкая скорость была отмечена и у роутеров других производителей, к примеру, у Zyxel Keenetic.

Заключение

Если судить по техническим характеристикам, TEW-673GRU на сегодня является одним из самых мощных (хоть и самых дорогих) и оснащенных домашних маршрутизаторов.

TRENDnet TEW-673GRU — мощная начинка, два диапазона и немаленькая цена

Процессор с частотой почти 700 МГц (которому понадобился и мощный адаптер питания, и перфорированное днище для охлаждения), два диапазона, два порта USB. Но если по первым двум пунктам замечаний нет, то в реализации USB хотелось бы видеть нормальные сетевые диски.

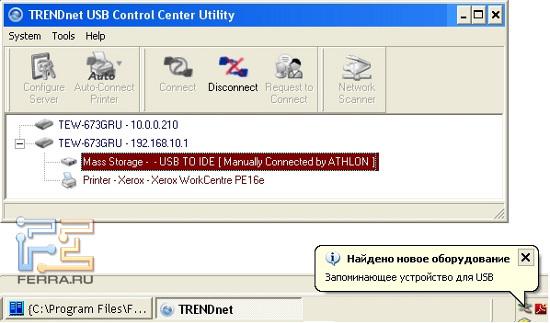

Требуется время, чтобы USB-винчестер опознался на локальном компьютере

Требуется время, чтобы USB-винчестер опознался на локальном компьютере

При изменении большинства настроек пользователя по-прежнему просят подождать 40 секунд, а иногда, как, например, при смене внутренних IP-адресов, и 2,5 минуты! К счастью, всегда ждать не обязательно. В большинстве случаев можно не обращать внимания на всплывающее окно с обратным отсчетом, а просто обновить страничку и залогиниться повторно. Инструкция также могла бы иметь русский перевод и быть немного подробнее в описании продвинутых настроек.

Проблем наподобие зависания роутера при длительной работе, не было обнаружено.

В обзоре использовалось устройство аппаратной версии A1 с прошивкой 1.00.B44 от 01 февраля 2011 г и утилита TRENDnet USB Control Center версии 1.53 с драйвером 1.45.67.

Отличительные особенности гигабитного 5-портового беспроводного роутера TRENDnet TEW-673GRU: центральный чип со встроенным процессором на 680 МГц, два порта USB 2.0 и возможность работы не только в диапазоне 2,4 ГГц (стандарты 802.11 b/g/n), но и 5 ГГц (802.11a/n), который менее загружен сетями Wi-Fi. Плюс — две антенны, хорошо показавшие себя в условиях работы в помещении. Минус — высокая цена.
