Точечное усиление. Обзор трех видеокарт AMD Radeon R9 280: MSI R9 280 GAMING 3G, PowerColor AXR9 280 3GBD5-T2DHE/OC и XFX R9-280A-TDBD

Видеокарту AMD Radeon R9 280 тяжело назвать новинкой. Это очередной ремейк некогда популярной Radeon HD 7950. Тем не менее данный графический ускоритель обладает более высокой производительностью и очень аппетитным ценником. А в мире 3D-акселераторов это уже означает многое. Знакомимся с потенциальным «народным» хитом, а точнее сразу с тремя потенциальными хитами.

Парочка банальностей. Мы все с нетерпением ждем выхода новых видеокарт. Хотим узнать, насколько они стали быстрее, какие новые высоты они могут покорить. Однако реальность такова, что битва Hi-End «монстров» — это, по сути, имиджевое противостояние. Настоящие баталии за денежки пользователей происходят на этаже ниже, ведь основная часть продаваемых устройств — доступные решения. Да, здесь не все так эпично. Однако очень оживленно и наглядно. Да и «бойцов» побольше. Так, совсем недавно AMD выпустила новую видеокарту, которая должна побороться за звание народной. Имя ей — Radeon R9 280.

MSI R9 280 GAMING 3G

Технические характеристики и особенности

Я уже не раз акцентировал внимание читателей на том, что в линейках видеокарт AMD Radeon R7/R9 очень мало по-настоящему новых устройств. Подавляющее большинство — это переименованные модели. И Radeon R9 280 не является исключением. Данный адаптер абсолютно заслуженно может считаться «ремейком» некогда очень популярной Radeon HD 7950. С той лишь разницей, что у «двухсот восьмидесятой» графический процессор работает на заметно более высокой частоте: 933 МГц против 800 МГц. Чуть забегая вперед, отмечу, что Radeon R9 280 в плане разгона вообще оказалась очень интересным экземпляром.

Как известно, AMD Radeon R9 280X — это переименованная Radeon HD 7970. Поэтому и паритет между видеокартами остается. Новинка занимает свободную нишу между Radeon R9 280X и Radeon R9 270X. Главные противоборствующие силы Radeon R9 280 — это GeForce GTX 760 и GeForce GTX 660 Ti. В AMD смело заявляют, что их видеокарта не только быстрее, но и дешевле. Этот факт я обязательно проверю сегодня.

 MSI R9 280 GAMING 3GPowerColor AXR9 280 3GBD5-T2DHE/OCXFX R9-280A-TDBDAMD Radeon R9 280AMD Radeon R9 280X
Название процессораTahiti ProTahiti ProTahiti ProTahiti ProTahiti XTL
Техпроцесс28 нм28 нм28 нм28 нм28 нм
Частота процессора972 МГц960 МГц1000 МГц933 МГц1000 МГц
Число потоковых процессоров17921792179217922048
Число текстурных блоков112112112112128
Число блоков растеризации3232323232
ПамятьGDDR5, 3 Гбайт, 1250 (5200) МГцGDDR5, 3 Гбайт, 1250 (5200) МГцGDDR5, 3 Гбайт, 1250 (5200) МГцGDDR5, 3 Гбайт, 1250 (5200) МГцGDDR5, 3 Гбайт, 1250 (5200) МГц
Максимальное энергопотребление250 Вт250 Вт250 Вт250 Вт250 Вт
Видеовыходы1x DVI, 2x mini-DisplayPort, 1x HDMI1x DVI, 2x mini-DisplayPort, 1x HDMI2x DVI, 2x mini-DisplayPort, 1x HDMI1x DVI, 2x mini-DisplayPort, 1x HDMI2x DVI, 1x HDMI, 1x DisplayPort
Поддерживаемые APIDirectX 11.2 OpenGL 4.3 MantleDirectX 11.2 OpenGL 4.3 MantleDirectX 11.2 OpenGL 4.3 MantleDirectX 11.2 OpenGL 4.3 MantleDirectX 11.2 OpenGL 4.3 Mantle
Стоимость9100 руб.9000 руб.N/A9990 руб.11 000 руб.
Price.ru

Как и в случае с Radeon R9 280X, референсного образца, который можно было бы купить, нет. Все вендоры выпустили альтернативные версии: улучшенные и дополненные. К нам в тестовую лабораторию прибыло сразу три модели от именитых брендов. Все — кастомные, все — разогнанные, все — очень привлекательные.

Arrows-left
Arrows-right
Reload
1 / 3

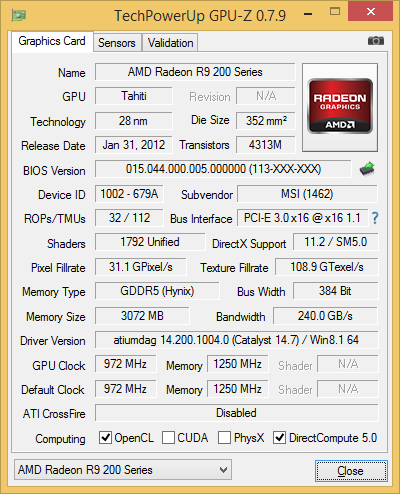

Технические характеристики MSI R9 280 GAMING 3G, GPU-Z

MSI R9 280 GAMING 3G

К сожалению, все три видеокарты приехали в тестлаб без упаковок. Поэтому о комплектации я ничего особенного рассказать не могу. Давайте перейдем к изучению самого устройства. С линейкой 3D-ускорителей GAMING вы уже могли познакомиться, прочитав обзор про кастомную версию GeForce GTX 780.

Видеокарта получилась габаритной. Используется нереференсная печатная плата большого размера. Карта получилась очень высокой. Это хорошо заметно, если приглядеться на то, где «кончается» пластина для закрепления устройства в корпусе, но все еще «продолжается» текстолит.

Кулер имеет классическое строение, включающее в себя два вентилятора.

Arrows-left
Arrows-right
Reload
1 / 2

MSI R9 280 GAMING 3G, вид спереди

Зато инженерам MSI удалось удержать в рамках приличия толщину кулера. Видеокарта занимает стандартные два слота расширения. Как и у Radeon R9 280X, на торце расположен рычажок, с помощью которого можно переключаться между прошивками BIOS.

Еще один важный момент: видеокарта питается при помощи одного 6-пинового и одного 8-пинового разъемов, распаянных в привычном месте. Это правило касается всех Radeon R9 280. К сожалению, максимальное энергопотребление видеокарт находится на высоком уровне и составляет ни много ни мало 250 Вт.

Arrows-left
Arrows-right
Reload
1 / 2

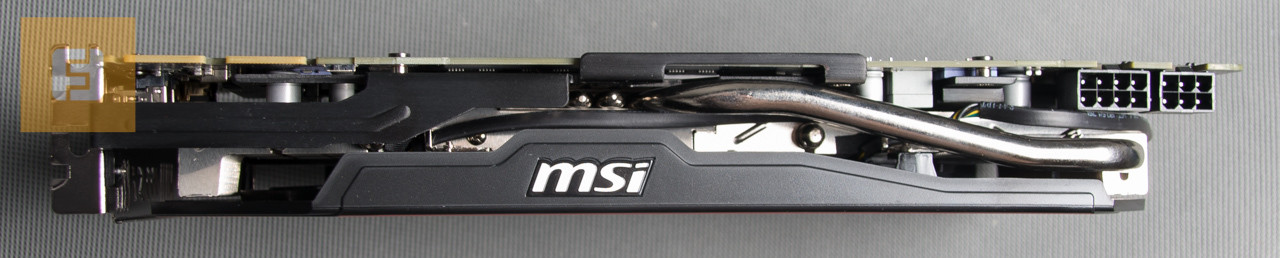

MSI R9 280 GAMING 3G, вид сверху

Видеовыходы на плате имеют не вполне стандартную компоновку. Здесь присутствует по одному DVI и HDMI, а также сразу два mini-DisplayPort.

Arrows-left
Arrows-right
Reload
1 / 2

MSI R9 280 GAMING 3G, вид сзади

Итак, применяется нереференсная печатная плата. На самом деле, выглядит она немного пустоватой. «Камень» и чипы памяти расположены в стандартном месте. Элементы питания видеокарты охлаждаются большим плоским радиатором. В отличие от референса, здесь используется сразу 11 фаз (один модуль распаян слева, а не в стройном ряду справа). Под нужды GPU отведено 8 элементов. Для памяти — одна фаза. Напомню, что все элементы видеокарты соответствуют стандарту Military Class IV (MIL-STD-810G).

На фото этого не показано, но чипы памяти тоже охлаждаются плоским металлическим радиатором.

MSI R9 280 GAMING 3G, печатная плата

Графический процессор Tahiti Pro функционирует с сигналом 972 МГц. Это на 39 МГц выше, чем у референса. Не бог весть какой показатель, но все же. Память работает на стандартной для видеокарт AMD эффективной частоте 1250 (5000) МГц. На плате распаяно 12 микросхем общим объемом 3 Гбайт.

Arrows-left
Arrows-right
Reload
1 / 2

MSI R9 280 GAMING 3G, графический процессор

А вот и сам кулер TWIN FROZR. В основе радиатора лежат пять никелированных теплотрубок. Используется достаточно большая контактная площадка.

MSI R9 280 GAMING 3G, кулер

Как известно, добрая часть тепла элементов электронных устройств выходит через их контакты. Снимок достаточно красноречиво говорит о том, что GPU охлаждается хорошо. Это не самый горячий элемент устройства. Эффективно охлаждается и подсистема питания. А вот память на удивление (ведь в конструкции используется дополнительный радиатор) оказалась самым горячим местом у видеокарты. Так, под нагрузкой «мозги» MSI R9 280 GAMING 3G прогрелись до 84 градусов Цельсия (со стороны элементов питания).

MSI R9 280 GAMING 3G, нагрев видеокарты

Ролик завораживает. Видно, что карта рассеивает в корпусе достаточно много тепла. К сожалению, при наличии такого количества радиаторов в конструкции MSI R9 280 GAMING 3G не предусмотрена защитная пластина на оборотной стороне.

PowerColor AXR9 280 3GBD5-T2DHE/OC

PowerColor AXR9 280 3GBD5-T2DHE/OC тоже двухвентиляторная видеокарта. Это модный тренд. И в сегменте Hi-End все труднее и труднее найти кастомную видеокарту с одним «карлсоном» на борту. Выпирающие медные теплотрубки достаточно серьезно увеличивают высоту устройства.

Оборотная сторона платы прикрыта металлической пластиной.

Arrows-left
Arrows-right
Reload
1 / 2

PowerColor AXR9 280 3GBD5-T2DHE/OC, вид спереди

Видеокарта занимает два слота. Расположение и состав элементов такое же, как у MSI R9 280 GAMING 3G.

Arrows-left
Arrows-right
Reload
1 / 2

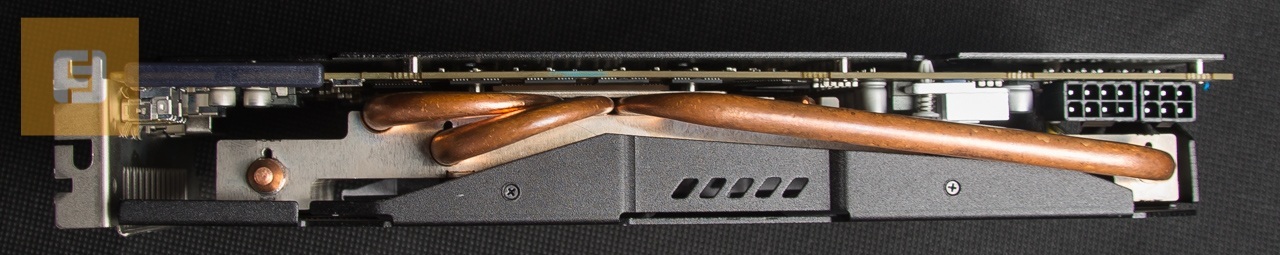

PowerColor AXR9 280 3GBD5-T2DHE/OC, вид сверху

У PowerColor AXR9 280 3GBD5-T2DHE/OC такой же, как у MSI R9 280 GAMING 3G, набор видеовыходов.

Arrows-left
Arrows-right
Reload
1 / 2

PowerColor AXR9 280 3GBD5-T2DHE/OC, вид сзади

А вот здесь используется очень схожая с референсом (и Radeon HD 7950) печатная плата. Четыре фазы предназначены для процессора. Еще одна для памяти. И еще одна — для питания. Дополнительные элементы охлаждаются алюминиевым радиатором.

Arrows-left
Arrows-right
Reload
1 / 2

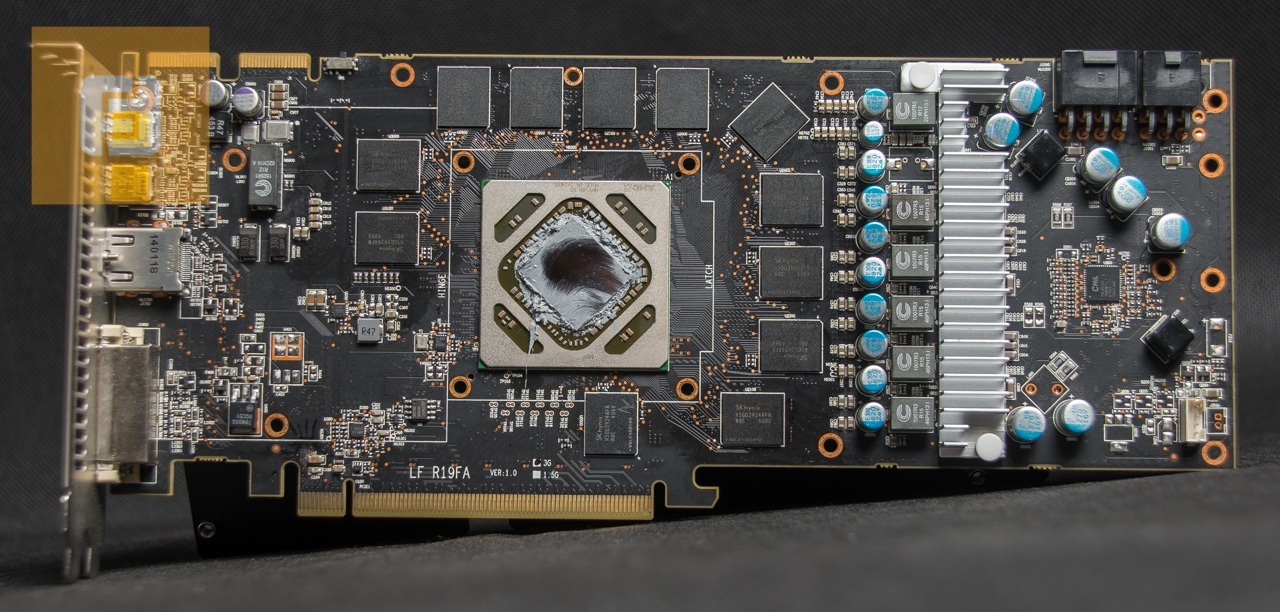

PowerColor AXR9 280 3GBD5-T2DHE/OC, печатная плата

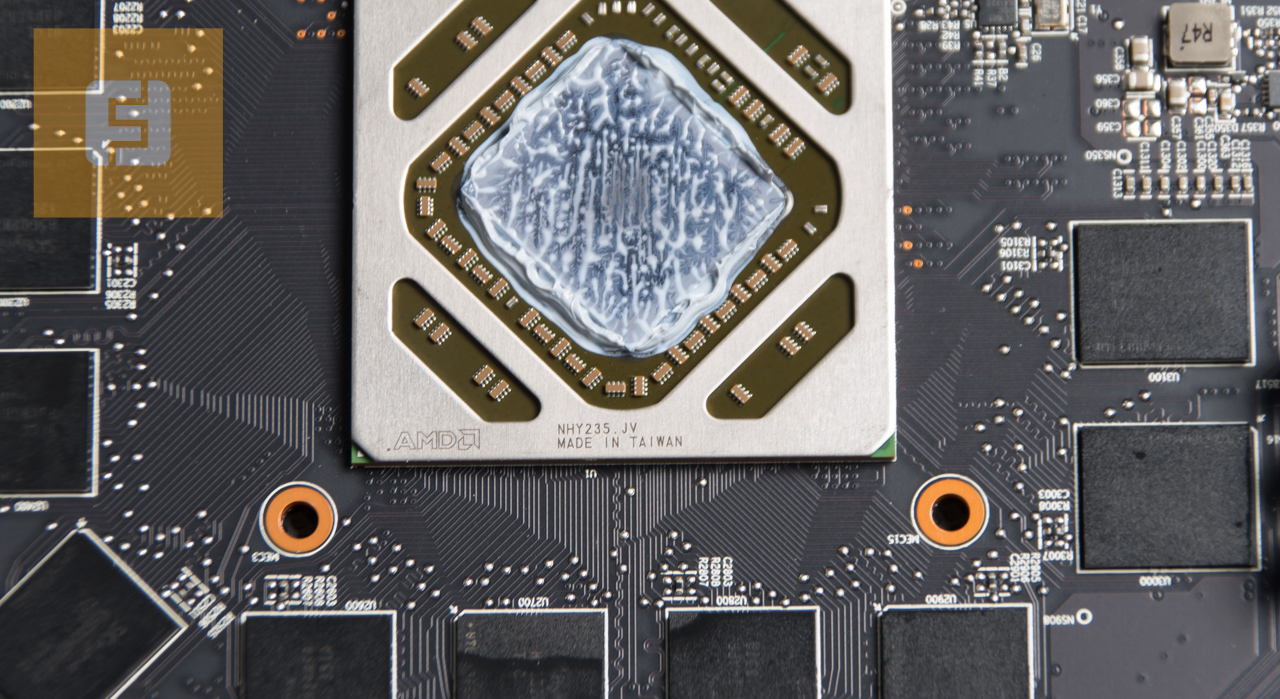

Как всегда, графический процессор Tahiti не имеет маркировки непосредственно на кристалле. «Камень» работает на частоте 960 МГц. Это самый низкий показатель из всех трех участников сегодняшнего тестирования. Память не разогнана.

Arrows-left
Arrows-right
Reload
1 / 2

PowerColor AXR9 280 3GBD5-T2DHE/OC, чипы памяти

Кулер состоит из крупного радиатора, включающего в себя шесть медных тепловых трубок. Они совмещены с 40 алюминиевыми ребрами.

PowerColor AXR9 280 3GBD5-T2DHE/OC, кулер

Изучая снимки тепловизора, можно отметить два интересных момента. Во-первых, отчетливо видно, что защитная пластина эффективно защищает другие комплектующие от теплового воздействия. Во-вторых, медные теплотрубки у основания нагрелись до 112 градусов Цельсия. А вот в местах сгиба медной конструкции их температура резко снижается. Рискну предположить, что теплотрубки плохо справляются с отводом тепла. Поэтому и кулер мог бы работать более эффективно.

PowerColor AXR9 280 3GBD5-T2DHE/OC, нагрев видеокарты

Процесс нагрева PowerColor AXR9 280 3GBD5-T2DHE/OC наглядно продемонстрирован на ролике ниже.

XFX R9-280A-TDBD

XFX R9-280A-TDBD тоже использует в своей конструкции два вентилятора. Кожух СО выполнен из черного матового пластика. Получается, что кулер где-то на сантиметр удлиняет видеокарту. А также увеличивает ее высоту.

Arrows-left
Arrows-right
Reload
1 / 2

XFX R9-280A-TDBD, вид спереди

Зато XFX R9-280A-TDBD занимает всего два слота расширения. Стоит отметить, что ускоритель лишен переключателя BIOS.

Arrows-left
Arrows-right
Reload
1 / 2

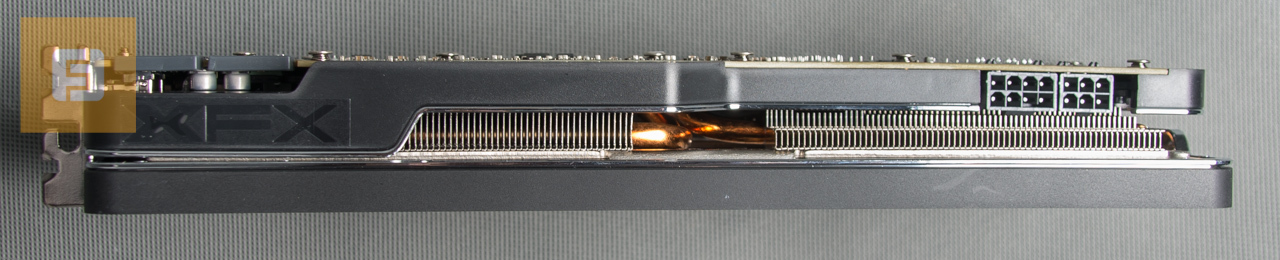

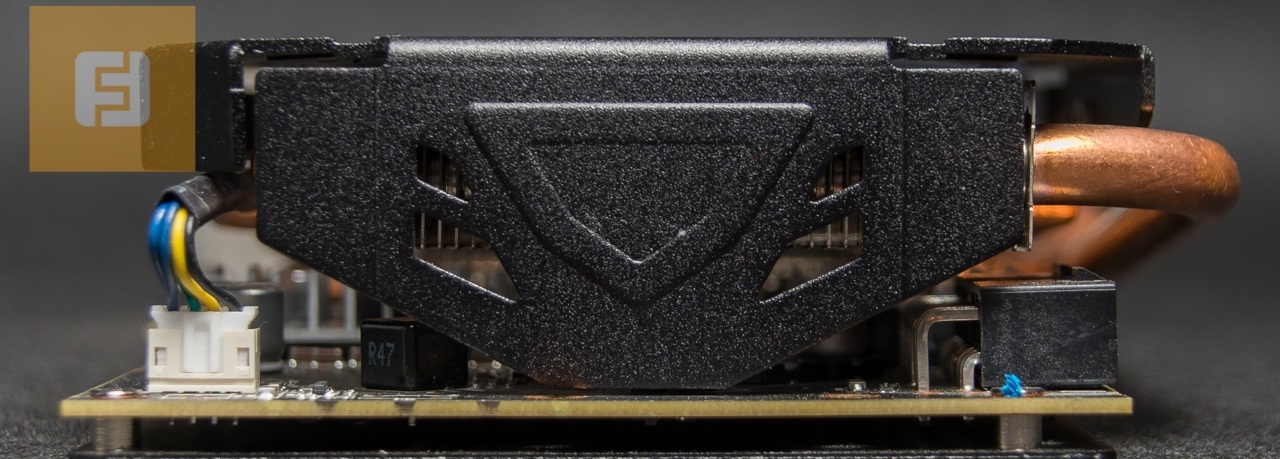

XFX R9-280A-TDBD, вид сверху

В отличие от других видеокарт, XFX R9-280A-TDBD имеет в своем арсенале не один порт DVI, а сразу два. HDMI и пара mini-DisplayPort также присутствуют.

Arrows-left
Arrows-right
Reload
1 / 2

XFX R9-280A-TDBD, вид сзади

Печатная плата имеет собственный дизайн, пусть и лишенный каких-либо наворотов. Чтобы добраться до графического процессора, необходимо снять множество пластиковых защелок и рюшечек, что, несомненно, усложняет процесс разборки.

При сборке XFX R9-280A-TDBD используется 8-фазная система. Шесть элементов предназначены для GPU. Остальные — для памяти и питания. Подачей электроэнергии управляет контроллер CHiL Semiconductor CHL8228G.

Память и силовые элементы охлаждаются отдельной металлической пластиной.

Arrows-left
Arrows-right
Reload
1 / 2

XFX R9-280A-TDBD, печатная плата

XFX R9-280A-TDBD — самая быстрая видеокарта, принимающая участие в сегодняшнем тестировании. Графический процессор работает со скоростью 1000 МГц. Память не разогнана.

Arrows-left
Arrows-right
Reload
1 / 2

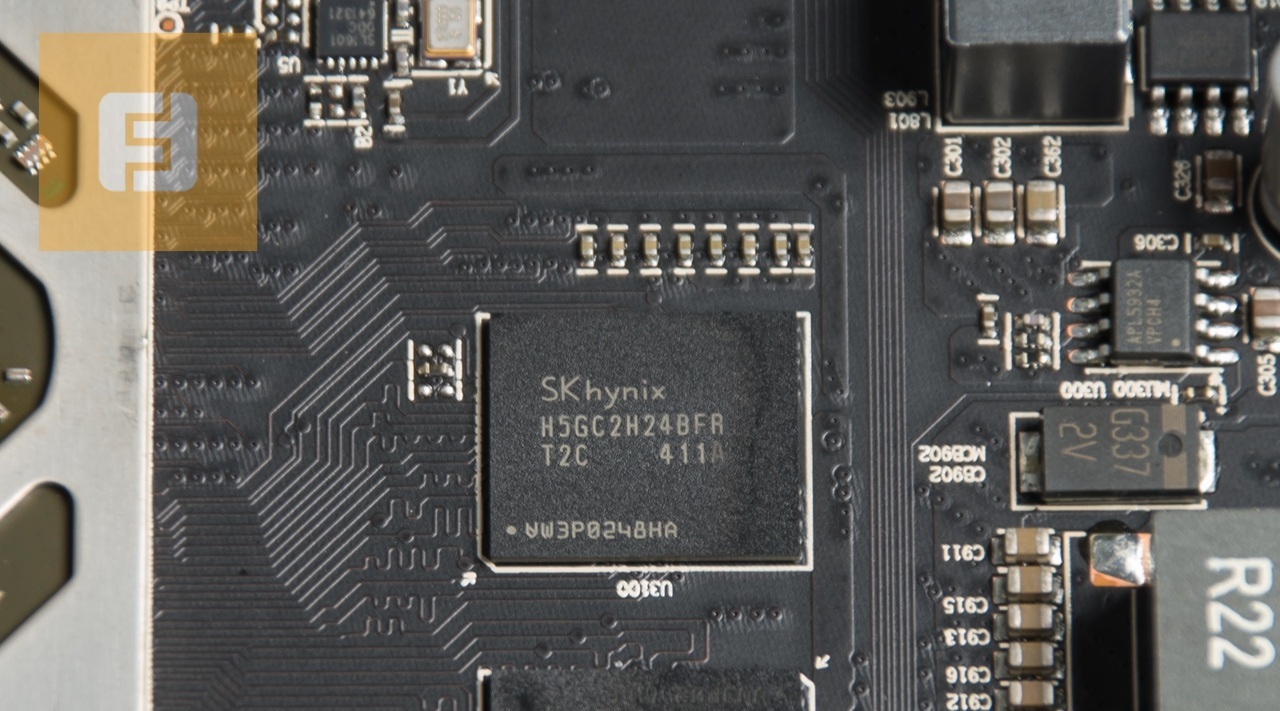

XFX R9-280A-TDBD, чипы памяти

Кулер Double Dissipation состоит из массивного радиатора, а тот, в свою очередь, из шести теплотрубок, соединенных при помощи большой медной пластины. Исходя из размеров GPU, получается, что с «камнем» через подошву контактируют лишь четыре трубки.

XFX R9-280A-TDBD, кулер

Самое горячее место видеокарты — подсистем питания. Под нагрузкой выводы прогрелись до 94 градусов Цельсия.

XFX R9-280A-TDBD, нагрев видеокарты

К сожалению, при большом количестве ненужного пластика XFX R9-280A-TDBD не имеет нужной защитной панели на оборотной стороне девайса.

Тестирование

Тестирование видеокарт проводилось по стандартной схеме. Методика более-менее обкатана, поэтому у нас есть возможность сравнить сразу несколько адаптеров друг с другом.

Измерения температуры видеокарт производилось при помощи профессионального тепловизора Fluke Ti400. Выражаем благодарность компании Fluke за предоставленное устройство, а также содействие в совершенствовании тестовой лаборатории.

Тестовый стенд

Синтетика и игры

Arrows-left
Arrows-right
Reload
1 / 3

Выбор самой производительной Radeon R9 280

Итак, для начала я узнал, какая из трех Radeon R9 280 оказалась самой быстрой. Здесь все логично, ибо видеокарты выстроились в зависимости от частоты графического процессора. Чип ускорителя XFX функционирует на скорости 1000 МГц. Эта видеокарта и оказалась самой производительной из всей троицы. Давайте сравним ее результаты с остальными графическими адаптерами.

Arrows-left
Arrows-right
Reload
1 / 2

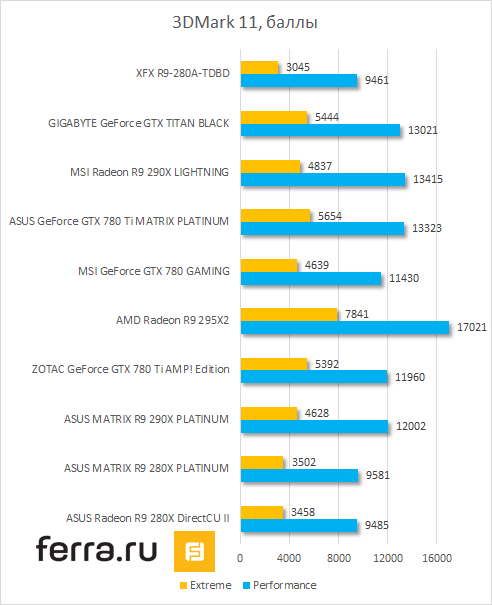

Результаты тестирования XFX R9-280A-TDBD, 3DMark 11

Результаты, признаюсь, оказались более чем прогнозируемыми, ведь, по сути, мы имеем дело с переименованной Radeon HD 7950. В синтетике отставание Radeon R9 280 от Radeon R9 280X составило приблизительно 11-12%.

Arrows-left
Arrows-right
Reload
1 / 2

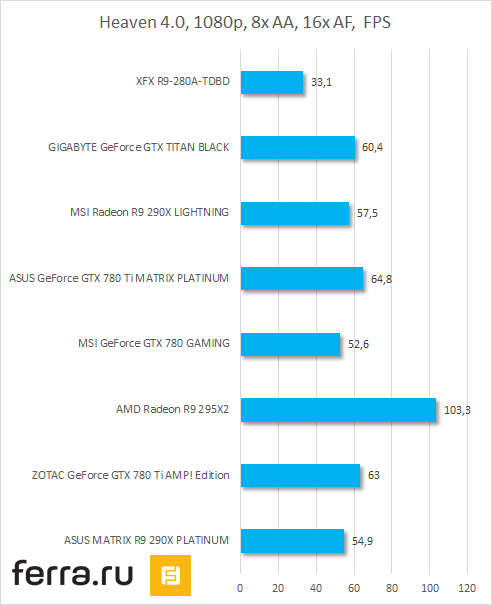

Результаты тестирования XFX R9-280A-TDBD, Heaven 4.0 (1080p)

Arrows-left
Arrows-right
Reload
1 / 2

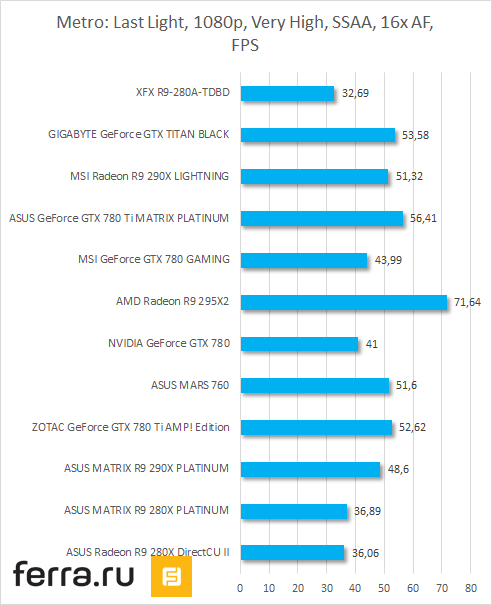

Результаты тестирования XFX R9-280A-TDBD, Metro: Last Light (1080p)

Arrows-left
Arrows-right
Reload
1 / 2

Результаты тестирования XFX R9-280A-TDBD, Tomb Raider (1080p)

Arrows-left
Arrows-right
Reload
1 / 2

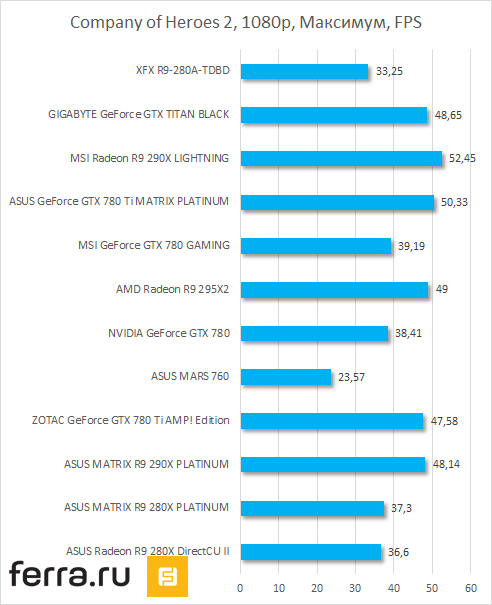

Результаты тестирования XFX R9-280A-TDBD, Company of Heroes 2 (1080p)

Arrows-left
Arrows-right
Reload
1 / 2

Результаты тестирования XFX R9-280A-TDBD, GRID 2 (1080p)

Arrows-left
Arrows-right
Reload
1 / 2

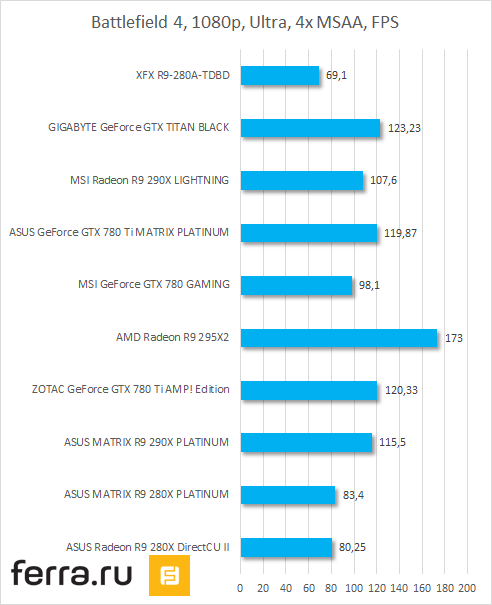

Результаты тестирования XFX R9-280A-TDBD, Battlefield 4 (1080p)

Arrows-left
Arrows-right
Reload
1 / 2

Результаты тестирования XFX R9-280A-TDBD, Bioshock Infinite (1080p)

Arrows-left
Arrows-right
Reload
1 / 2

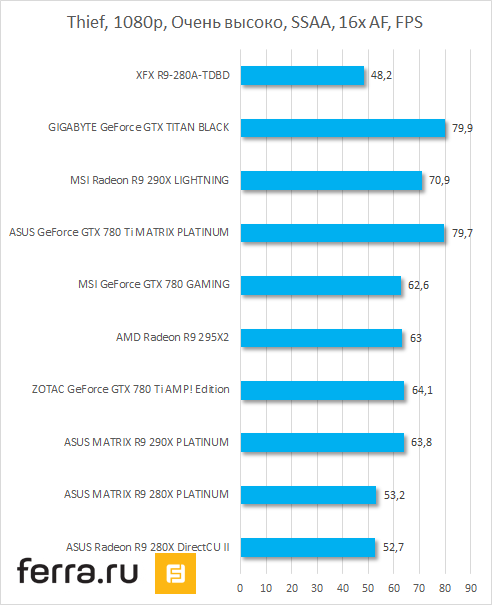

Результаты тестирования XFX R9-280A-TDBD, Thief (1080p)

Игры демонстрируют схожие результаты. Причем отчетливо видно, что с Full HD «двести восьмидесятая» справляется достаточно бодро (а ведь мы тестируем при максимальных настройках качества графики). Следовательно, Radeon R9 280 можно смело рекомендовать для использования в подобных условиях. А вот с WQHD начинаются проблемы. Из восьми игр лишь в половине случаев удается перевалить за отметку 30 средних FPS. Но тут всенепременно поможет усмирение аппетита (читай — снижение настроек качества).

Тестировать видеокарты в 4K-разрешении я не стал, ибо и так понятно, что на полученные графики без слез взглянуть не удастся.

В качестве промежуточно итога добавлю, что за свою стоимость Radeon R9 280 демонстрирует весьма добротный уровень быстродействия.

Эффективность системы охлаждения, разгон

Я уже приоткрыл завесу «тайны» в самом начале обзора — Radeon R9 280 очень бодро разгоняется. Так, все три экземпляра продемонстрировали результат +100 МГц по чипу и памяти. Аутсайдером (вот парадокс! — прим. автора) оказался адаптер от XFX. Лидером — ускоритель PowerColor AXR9 280 3GBD5-T2DHE/OC. Отмечу, что драйвер блокирует разгон по чипу, ограничивая максимально допустимый параметр отметкой 1200 МГц.

Arrows-left
Arrows-right
Reload
1 / 3

Частоты после разгона видеокарт, GPU-Z

Arrows-left
Arrows-right
Reload
1 / 2

Результат разгона видеокарт

Хороший разгонный потенциал дает о себе знать. «Попугаи» в бенчмарке 3DMark Fire Strike растут, как на дрожжах.

Результаты тестирования после разгона, 3DMark Fire Strike

Например, разогнанная до 1145 МГц по чипу и 1440 (5760) МГц по памяти XFX R9-280A-TDBD опережает Radeon R9 280X от ASUS, функционирующую на дефолтной частоте.

В описании видеокарт я уже привел их термический анализ. Ниже расположены скриншоты мониторинга основных параметров. MSI R9 280 GAMING 3G и XFX R9-280A-TDBD можно назвать холодными. Кулер PowerColor AXR9 280 3GBD5-T2DHE/OC работает менее эффективно. Однако все системы охлаждения держат заявленные частоты GPU и памяти, не давая им опуститься.

Arrows-left
Arrows-right
Reload
1 / 3

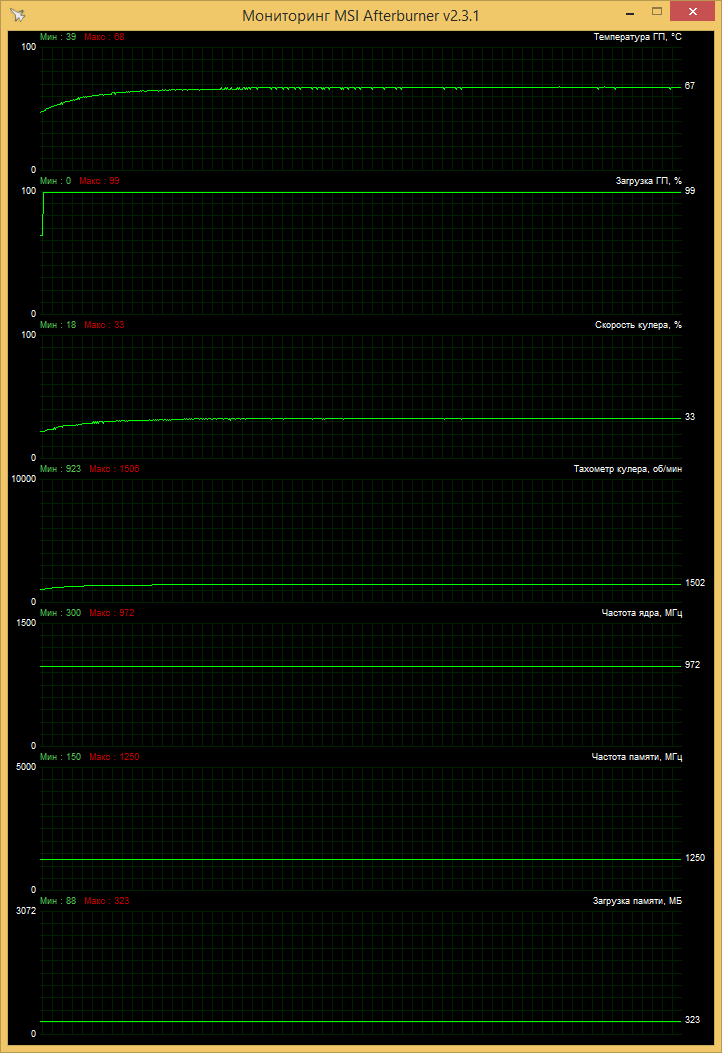

Мониторинг работы MSI R9 280 GAMING 3G, PowerColor AXR9 280 3GBD5-T2DHE/OC и XFX R9-280A-TDBD

Видеокарты работают примерно в одном шумовом диапазоне. Гул ощущается, но назвать его дискомфортным нельзя. В корпусе с хорошей шумоизоляцией уровень шума можно очень прилично снизить.

Уровень шума XFX R9-280A-TDBD

Вывод

Удачный выбор

Пора подводить итоги. И сделать их не очень-то сложно. Radeon R9 280 тяжело назвать новинкой, это переименованная Radeon HD 7950. Однако более быстрая за счет серьезного увеличения частоты GPU. Поэтому демонстрируемые результаты оказались очень даже прогнозируемыми. Констатирую, что ускоритель хорошо справляется с современными компьютерными играми в Full HD, а вот WQHD становится для 3D-устройства по-настоящему хорошим испытанием. За свою стоимость планка быстродействия у Radeon R9 280 очень даже высоко задрана. И в системе координат «цена/FPS» новинка будет находиться очень высоко. Так, графический адаптер уверенно опережает своих конкурентов — GeForce GTX 760 и GeForce GTX 660 Ti. Но при этом стоит дешевле. Мне очень понравилось, что все три экземпляра продемонстрировали дюжие оверклокерские возможности. В разогнанном состоянии Radeon R9 280 спокойно догоняет старшую модель в лице Radeon R9 280X. Следовательно, «двести восьмидесятая» — это точечное усиление линейки Radeon R9. Реалии московской розницы таковы, что при желании кастомизированную версию адаптера можно найти меньше чем за 9000 рублей. За это видеокарта получает награду «Удачный выбор».

Теперь скажу пару слов о каждой из протестированных нереференсных видеокарт. MSI R9 280 GAMING 3G выглядит очень сбалансированным решением. Устройство имеет небольшой заводской разгон, но при этом его система охлаждения работает весьма эффективно. Хотя, на мой взгляд, чипы памяти все же необходимо снабдить более эффективными радиаторами.

Видеокарта от PowerColor оказалась самой горячей в тесте. Тепловой анализ показал, что медные трубки кулера работают не так эффективно, как этого бы от них хотелось. Интересно, что модель AXR9 280 3GBD5-T2DHE/OC, хоть и разогнана на фабрике, но оказалась самой медленной из протестированной троицы. Однако адаптер продемонстрировал наилучший оверклокерский потенциал.

Видеокарта XFX R9-280A-TDBD, несмотря на самые высокие дефолтные частоты, оказалась менее склонной к разгону. При этом система охлаждения новинки лучше всех справилась с охлаждением графического процессора.

В общем, на мой взгляд, видеокарты удались. А выбор, как и всегда, остается за вами.
