С приставкой mini. Обзор материнских плат ASRock FM2A88X-ITX+ и MSI A88XI AC

На базе логики AMD A88X, поддерживающей новые гибридные процессоры AMD Kaveri, созданы не только системные платы для «больших» производительных компьютеров. На основе этой платформы можно и нужно собирать компактные мультимедийные системы (читай — HTPC). Для этого ASRock и MSI приготовили для потребителя свои функциональные решения форм-фактора mini-ITX. Посмотрим, на что способны эти «крохи».

Что нужно для создания небольшого, но эффективного и «всеядного» компьютера? Конечно, материнская плата с большим набором коммуникационных возможностей и технологий, призванных повысить стабильность системы, а также облегчить и ускорить работу с мультимедиа. В нашу тестовую лабораторию прибыли как раз такие. Недорогие, компактные, функциональные, но интересные и «содержательные» продукты — ASRock FM2A88X-ITX+ и MSI A88XI AC.

Arrows-left
Arrows-right
Reload
1 / 2

ASRock FM2A88X-ITX+

Материнские платы оснащены процессорным разъемом FM2+, который позволяет устанавливать как новые Kaveri, так и APU Trinity/Richland. Флагманский чипсет A88X дает возможность реализовать все опции и технологии. Правда, платформы формата mini-ITX не позволяют разгуляться с большим количеством плат расширения. К тому же серьезных результатов в разгоне от них тоже не стоит ждать. Здесь большое значение имеет функциональность и продуманность конструкции при столь малых размерах печатной платы. Немаловажно и качество компонентов, а следовательно, то, какой уровень надежности при работе сможет продемонстрировать устройство. Далее мы подробно рассмотрим каждую из материнских плат, принявших участие в этом тестировании.

Краткие технические характеристики

На данный момент mini-ITX-плат на рассматриваемом чипсете совсем мало. А конкретно сегодня мы не охватили лишь один доступный в продаже продукт — материнскую плату производства Gigabyte. Однако давайте сравним технические характеристики всех трех решений.

Наименование устройстваASRock FM2A88X-ITX+MSI A88XI ACGigabyte GA-F2A88XN-WIFI
СокетFM2+FM2+FM2+
Системная логикаAMD A88XAMD A88XAMD A88X
Поддерживаемая оперативная памятьDDR3-2400 (OC), до 32 ГбайтDDR3-2400 (OC), до 32 ГбайтDDR3-2400 (OC), до 64 Гбайт
Слоты расширения1х PCI Express x161х PCI Express x161х PCI Express x16
Количество SATA 3.0 портов644
Количество USB 2.0/3.0 портов8/47/36/4
Аудиосистема7.1, Realtek ALC11507.1, Realtek ALC8877.1, Realtek ALC892
Сеть1000 Мбит/с, Qualcomm Atheros AR81711000 Мбит/с, Realtek RTL8111G1000 Мбит/с, Realtek GbE LAN chip
Разъемы задней панели1x PS/21x PS/21x PS/2
1x DVI1x DVI1x DVI
1x VGA1x VGA2x Antenna Ports
1x HDMI Out2x Antenna Ports1x HDMI Out
1x HDMI In1x HDMI Out1x HDMI In
1x Optical S/PDIF Out1x Optical S/PDIF Out1x Optical S/PDIF Out
4x USB 2.04x USB 2.04x USB 2.0
2x USB 3.02x USB 3.02x USB 3.0
1x RJ-451x RJ-451x RJ-45
1x eSATAаудиовыходыаудиовыходы
аудиовыходы
1x DVI1x DVI
1x VGA1x VGA
1x HDMI Out2x Antenna Ports
1x HDMI In1x HDMI Out
1x Optical S/PDIF Out1x Optical S/PDIF Out
4x USB 2.04x USB 2.0
2x USB 3.02x USB 3.0
1x RJ-451x RJ-45
1x eSATAаудиовыходы
аудиовыходы
1x DVI
1x VGA
1x HDMI Out
1x HDMI In
1x Optical S/PDIF Out
4x USB 2.0
2x USB 3.0
1x RJ-45
1x eSATA
аудиовыходы
Форм-факторmini-ITXmini-ITXmini-ITX
Подробные характеристикиASRock FM2A88X-ITX+MSI A88XI ACGIGABYTE GA-F2A88XN-WIFI
Стоимость, руб.~3 800~3 600~3 500
Уточненная стоимость по данным price.ru

Как видите, по основным параметрам платы очень схожи, но есть и отличия, которые многим могут показаться существенными. Так, «мама» ASRock оснащена шестью портами SATA 3.0 и имеет внушительный набор разъемов на задней панели. Инженеры GIGABYTE в своем решении увеличили максимально возможный объем памяти до 64 Гбайт (только вот где взять планки по 32 Гбайт, к сожалению, не сообщили). Это устройство имеет самую низкую цену. MSI A88XI AC выглядит скромнее материнки ASRock, однако не стоит забывать о множестве фирменных технологий, поддерживаемых тем или иным производителем. Они могут сыграть решающую роль при выборе.

ASRock FM2A88X-ITX+

Комплектация, внешний вид и элементы конструкции

В картонной коробке с платой можно найти документацию, диск с ПО и драйверами, заглушку для задней панели, два кабеля SATA и провода с антенной Wi-Fi/Bluetooth. Комплектация достаточна, а все ее элементы качественны.

Упаковка ASRock FM2A88X-ITX+

Комплектация ASRock FM2A88X-ITX+

Компоновка элементов на плате плотная. Процессорный сокет расположен почти по центру. Производитель использовал твердотельные позолоченные конденсаторы с увеличенным сроком службы и дроссели с ферритовым сердечником.

ASRock FM2A88X-ITX+, вид справа

Горизонтально над сокетом размещены слоты для двух планок оперативной памяти. Над ними находится основной разъем питания на 24 пин. Креплению радиатора не должно ничего помешать, так как вокруг процессорного разъема хватает свободного места. На элементах цепи питания пассивного охлаждения не предусмотрено. В данном случае используется 6-фазная схема. Помимо процессорного кулера, есть возможность подключить один дополнительный вентилятор. Чипсет накрыт радиатором. Правее расположились шесть портов SATA 3.0 (6 Гбит/с). Логика поддерживает RAID 0/1/5/10, то есть на основе подобных плат можно самостоятельно собрать полноценный NAS. Снизу распаян разъем PCI Express x16 3.0, который пригодится для установки не только дискретной видеокарты, но и любой другой периферии. Инсталляции видеокарты не помешают никакие кабели, в том числе 4-пиновый коннектор дополнительного питания процессора, находящийся рядом.

В качестве ШИМ-контроллера используется ISL6377 (выделено красным). Контроллер LAN представлен в виде Atheros AR8171 (выделено зеленым). Контроллер Wi-Fi/Bluetooth подключен через разъем mini-PCI-E (выделено синим).

ASRock FM2A88X-ITX+, вид сверху

На оборотной стороне PCB также присутствуют важные элементы. Работа Multi I/O осуществляется при помощи микросхемы Nuvoton NCT5573D (выделено зеленым). За звук отвечает Realtek ALC1150 (выделено красным). Здесь размещены и некоторые элементы питания.

ASRock FM2A88X-ITX+, оборотная сторона

На задней панели разведены следующие элементы: PS/2, DVI, VGA, HDMI Out, HDMI In, оптический S/PDIF, четыре USB 2.0, два USB 3.0, RJ-45, eSATA и пять 3,5-мм разъемов типа jack. Контакты для подключения внешней антенны сюда не выведены. Пользователь может протянуть провода по своему усмотрению.

Разъемы на задней панели ASRock FM2A88X-ITX+

Во время эксплуатации элементы платы нагреваются несильно. Расположение компонентов хоть и не совсем привычное, но продуманное. У данной материнской платы есть все необходимое для построения мультимедийной системы.

Технологии

Перечислим основные возможности платы. Есть фирменное ПО A-Tuning для управления системой в среде ОС. Home Cloud пригодится для удаленного управления компьютером. Усилитель звука TI NE5532 Premium Headset Amplifier способен обеспечить хорошее звучание акустики с импедансом до внушительных 600 Ом. Triple Monitor позволит подключить три монитора при помощи имеющихся разъемов. Особое плетение печатной платы High Density Glass Fabric PCB позволит сохранить устройство от воздействия влаги. X-Boost создана для быстрого и и удобного разгона без вмешательства пользователя в дебри настроек BIOS’а. И это, конечно, далеко не все. Ознакомиться с многочисленными особенностями платы можно на официальном сайте.

UEFI

Интерфейс UEFI встречает нас простой и давно знакомой структурой с поддержкой русского языка.

Главная страница UEFI ASRock FM2A88X-ITX+

Меню разгона не создавалось для тонкой настройки и серьезного оверклокинга. Здесь только базовый набор функций. Но те же частоты шины, памяти и ее тайминги всегда можно настроить самостоятельно.

Arrows-left
Arrows-right
Reload
1 / 3

Меню разгона UEFI ASRock FM2A88X-ITX+

Установить основные параметры платы можно в меню расширенных настроек.

Расширенные настройки UEFI ASRock FM2A88X-ITX+

Программные дополнения, как всегда, находятся в отдельной вкладке. System Browser покажет конфигурацию подключенных устройств и настройки платы в данный момент.

Arrows-left
Arrows-right
Reload
1 / 4

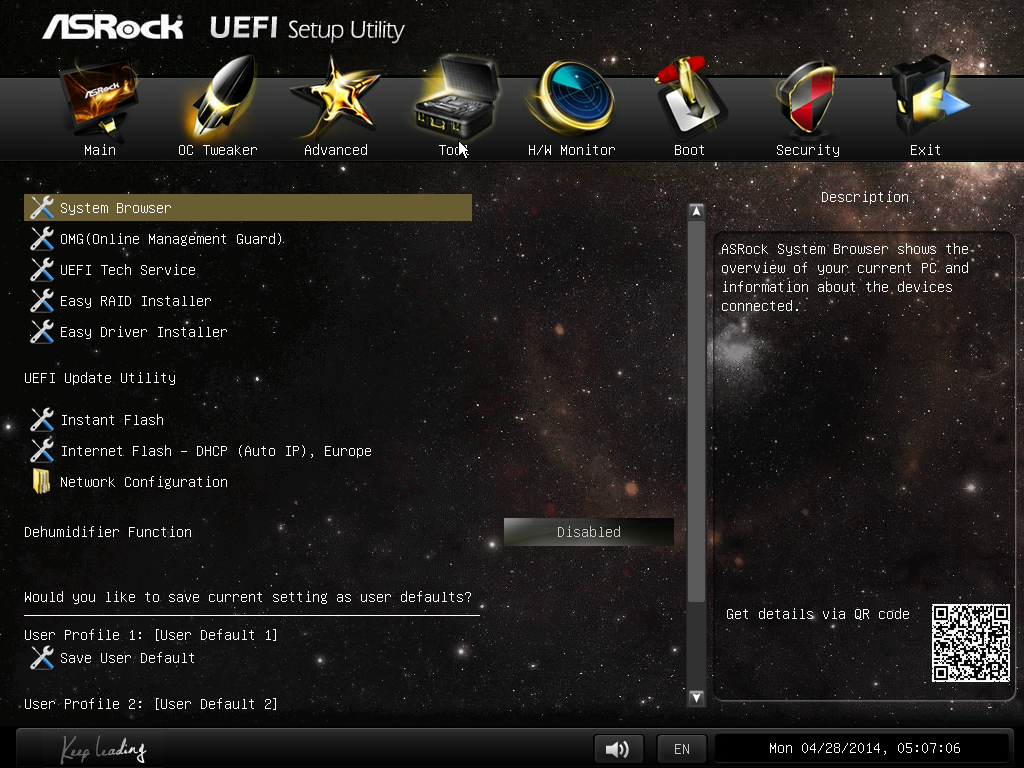

Программные дополнения UEFI ASRock FM2A88X-ITX+

Режимы работы вентиляторов устанавливаются в разделе мониторинга. Здесь же можно отследить состояние системы в реальном времени.

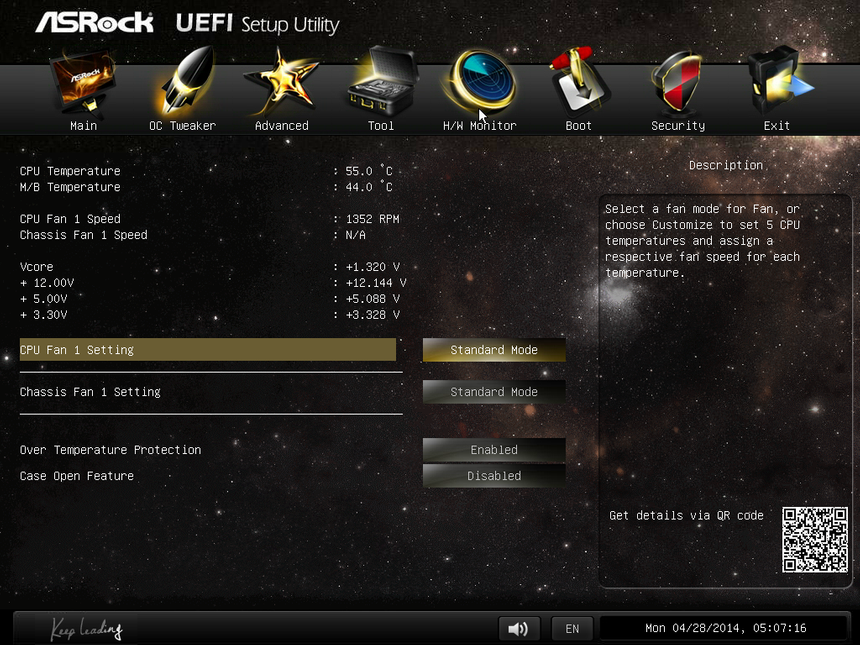

Меню мониторинга UEFI ASRock FM2A88X-ITX+

Остальные меню и их содержание нам также уже хорошо знакомы по другим платам ASRock.

Arrows-left
Arrows-right
Reload
1 / 3

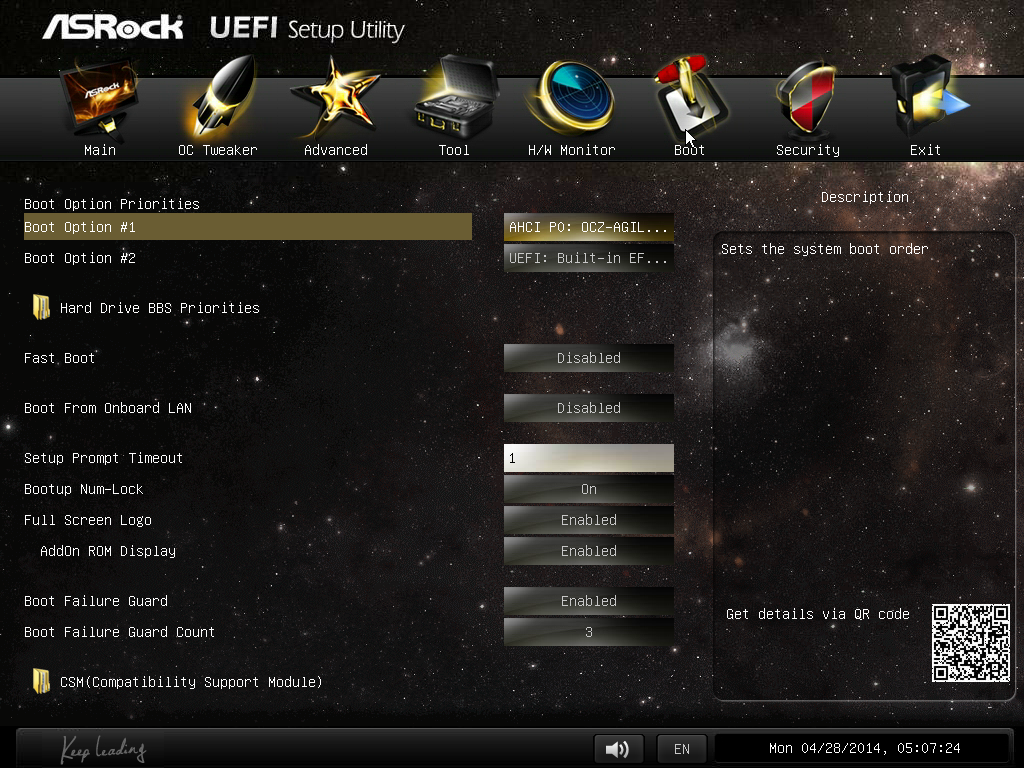

Меню параметров загрузки UEFI ASRock FM2A88X-ITX+

MSI A88XI AC

Комплектация, внешний вид и элементы конструкции

Плата поставляется в небольшой картонной коробке с крупным обозначением о поддержке технологии Military Class 4, что свидетельствует о высоком качестве и стабильности работы изделия. Внутри лежат диски с ПО и драйверами, документация, два кабеля SATA, две антенны Wi-Fi/Bluetooth. Комплектация устройства достаточная, а все ее элементы выполнены на высоком уровне.

Упаковка MSI A88XI AC

Комплектация MSI A88XI AC

Компановка элементов на плате также плотная. Процессорный сокет чуть смещен к правому нижнему углу. Производитель использовал твердотельные конденсаторы Dark CAP и Hi-c CAP с увеличенным сроком службы.

MSI A88XI AC, вид справа

Расположение элементов отличается от такового у платы ASRock. Вертикально, справа от сокета, размещены слоты для двух планок оперативной памяти. Сверху распаян основной разъем питания 24 пин. Креплению радиатора не должно ничего помешать, вокруг процессорного разъема достаточно много места. На элементах питания процессора есть радиатор, но он не очень высокий. В данном случае используется 5-фазная схема энергоснабжения. Помимо процессорного кулера, есть возможность подключить еще один дополнительный вентилятор.

Чипсет накрыт плоским радиатором. Рядом расположились четыре порта SATA 3.0, поддерживающие установку массивов RAID 0/1/5/10. На нижнем краю платы распаян разъем PCI Express x16 третьей ревизии. Установке видеокарты не помешают никакие кабели, в том числе 4-пиновый коннектор дополнительного питания процессора, находящийся сверху.

В качестве ШИМ-контроллера используется Intersil 62773 (выделено зеленым). Контроллер LAN представлен в виде Realtek RTL8111G (выделено желтым). За звук отвечает Realtek ALC887 (выделено красным). Плата с компонентами Wi-Fi/Bluetooth подключена к mini-PCI-E (выделено синим).

MSI A88XI AC, вид сверху

На оборотной стороне PCB также присутствуют важные элементы. Работа Multi I/O осуществляется при помощи расположенной тут микросхемы Fintek F71808AU (выделено красным). Видны компоненты питания (как и на плате ASRock) и установлен бэкплейт.

MSI A88XI AC, оборотная сторона

На I/O-панель выведены следующие разъемы: PS/2, DVI, VGA, два коннектора для подключения антенн, HDMI Out, оптический S/PDIF, четыре USB 2.0, два USB 3.0, RJ-45 и аудиовыходы. Как видите, слоты для подключения внешних антенн здесь вынесены отдельно. Остается только их прикрутить.

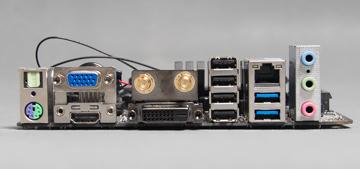

Разъемы на задней панели MSI A88XI AC

При эксплуатации элементы платы нагреваются не сильно. Расположение компонентов хоть и не совсем привычное, но продуманное. На данной материнской плате также есть все необходимое для построения мультимедийной системы.

Технологии

Обозначим некоторые основные возможности платы. Основным преимуществом платы MSI является соответствие фирменному стандарту Military Class 4. Помимо качественной элементной базы, здесь есть защита от высокой влажности, высоких температур, электростатических разрядов и электромагнитных помех. Всё это возможно в том числе благодаря применению шестислойной печатной платы и технологии Military Class Essentials. Опция Fast Boot позволит быстрее осуществить загрузку системы, а Super Charger включает дополнительные цепи питания для ускоренной зарядки мобильных устройств через порты USB. Есть ряд других особенностей, с которыми рекомендуем ознакомиться, перейдя по этой ссылке.

UEFI

Интерфейс UEFI Click BIOS 4 имеет приятный внешний вид и простую, но логичную структуру. В верхней части отображается основная информация о системе, а нижняя разбита на разделы.

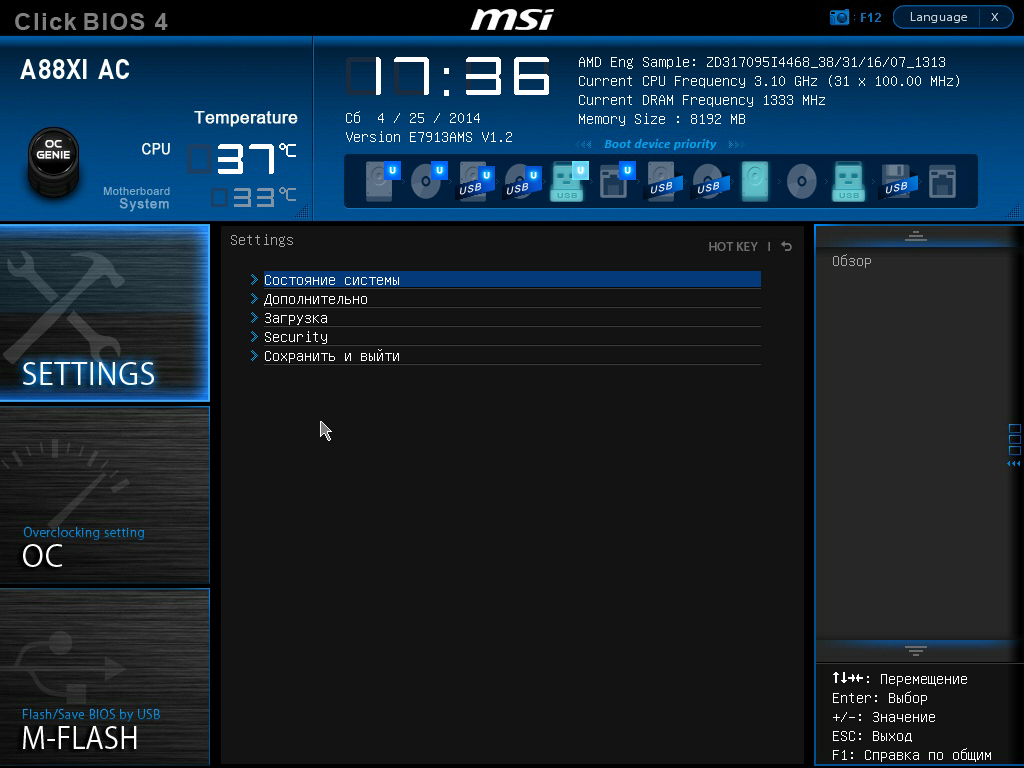

Главная страница UEFI MSI A88XI AC

Меню разгона не создавалось для тонкой настройки и серьезного оверклокинга. Здесь только базовый набор функций. Тут нет регулировки вольтажа процессора, а шаг напряжения, которое можно установить для ОЗУ, очень большой (0,15 В).

Arrows-left
Arrows-right
Reload
1 / 4

Меню разгона UEFI MSI A88XI AC

Установить основные параметры платы можно в меню расширенных настроек.

Arrows-left
Arrows-right
Reload
1 / 4

Настройки UEFI MSI A88XI AC

Режимы работы вентиляторов устанавливаются в наглядном и функциональном разделе мониторинга. Здесь же можно отследить состояние системы в реальном времени.

Меню мониторинга UEFI MSI A88XI AC

Board Explorer покажет конфигурацию подключенных устройств и настройки платы в данный момент.

Board Explorer UEFI MSI A88XI AC

M-Flash позволит настроить загрузку системы с USB-накопителя.

M-Flash UEFI MSI A88XI AC

Профили разгона отображаются в отдельной вкладке.

Профили разгона UEFI MSI A88XI AC

Интерфейс UEFI Click BIOS 4 показался нам более удобным, чем UEFI, установленный на плате ASRock.

Тестирование

Для проведения тестирования мы использовали открытый стенд следующей конфигурации:

  • Процессор — AMD A8-7600
  • Материнские платы — ASRock FM2A88X-ITX+ и MSI A88XI AC
  • Оперативная память — ADATA DDR3-2133, 2 x 4 Гбайт
  • Накопитель — OCZ Vertex 3, 360 Гбайт
  • Блок питания — LEPA G1600, 1600 Вт
  • Периферия — Samsung U28D590D, ROCCAT ARVO, ROCCAT SAVU
  • Операционная система — Windows 8.1 х64

Поскольку производительность материнской платы зависит от того, какие с ней используются комплектующие, отдельные замеры в тестах не производились. Эффективность работы APU AMD A8-7600 можно узнать здесь. Нами была проверена стабильность работы материнских плат при увеличении частоты шины. Обе платы запустились и смогли нормально работать лишь при значении 104 МГц, незначительно превышающем номинальную частоту. Однако стоит отметить, что на подобный результат в первую очередь повлиял сам процессор. Мы имели дело с инженерным образцом, предоставленным AMD, а не серийным устройством.

Arrows-left
Arrows-right
Reload
1 / 2

Результаты тестирования ASRock FM2A88X-ITX+

Обе платы работали стабильно.

Конкуренты

Gigabyte GA-F2A88XN-WIFI

Как мы уже говорили, альтернативных нашим платам решений на данный момент совсем немного. Можно обратить внимание только на Gigabyte GA-F2A88XN-WIFI, это очень близкая к рассмотренным платам по функциональности и компоновке платформа. Здесь также есть дополнительные радиаторы, как на плате MSI, но нет порта eSATA на задней панели, как у продукта ASRock.

Цена GA-F2A88XN-WIFI самая демократичная, но не сильно ниже, чем у ASRock и MSI.

Gigabyte GA-F2A88XN-WIFI

Заключение

Материнские платы ASRock FM2A88X-ITX+ и MSI A88XI AC оказались качественными и конкурентоспособными продуктами. Явного лидера среди них выделить трудно. Обе платы хорошо продуманы и качественно изготовлены. Наличие у ASRock FM2A88X-ITX+ большего числа портов SATA, а также дополнительного разъема eSATA не видится таким ошеломительным плюсом. Приятно, что все устройства оснащены контроллерами беспроводной связи, а следовательно, интеграция системы в качестве HTPC произойдет наиболее безболезненно.

И ASRock FM2A88X-ITX+, и MSI A88XI AC отлично подойдут для построения компактной мультимедийной станции с поддержкой большинства актуальных технологий и современных комплектующих. Каждое решение несет в себе некоторые особенности, но здесь покупателю уже необходимо сделать самостоятельный выбор. В то же время не стоит рассчитывать на внушительные оверклокерсие возможности устройств. Если же установить в одну из таких плат более быстрый процессор AMD и дискретную видеокарту, то можно получить и приличную игровую систему. В общем, план маневров ясен. Остается только действовать.
