Во славу киберспорта! Обзор материнской платы ASRock Fatal1ty Z87 Killer

Fatal1ty Z87 Killer оснащена мощным сетевым контроллером, а также продвинутой аудиосистемой. При этом устройства компании ASRock уже давно являются надежными оверклокерскими «инструментами» в руках опытных пользователей. Посмотрим, на что сгодится очередная новинка тайваньской корпорации.

Когда мы приобретаем качественный продукт ASRock, нам не приходится переплачивать за так называемый бренд. При выборе аппаратной платформы можно получить достойную функциональность за относительно скромные деньги. Но это лишь пока — продукты ASRock постепенно укрепляют позиции на рынке и завоевывают лояльность пользователей, а следовательно, и дорожают.

ASRock Fatal1ty Z87 Killer

В нашу тестовую лабораторию прибыла полноразмерная материнская плата Fatal1ty Z87 Killer, основанная на чипсете Z87 Express и поддерживающая процессоры Intel Haswell. Часть своего названия — Fatal1ty — девайс получил в честь знаменитого киберспортсмена Джонатана Fatal1ty Уэндела. Вторая часть имени — Killer — материнке досталась благодаря применению сетевого контроллера Qualcomm Atheros Killer E2200.

Технические характеристики

ASRock приходится конкурировать с такими известными брендами, как, например, MSI. Отсюда и обилие «громких» и нестандартных технологий для привлечения дополнительного внимания.

Наименование устройстваASRock Fatal1ty Z87 KillerMSI Z87-G45 GamingASUS Z87-Plus
СокетLGA1150LGA1150LGA1150
Системная логикаZ87 ExpressZ87 ExpressZ87 Express
Поддерживаемая оперативная памятьDDR3 до 3050 МГцDDR3 до 3000 МГцDDR3 до 3000 МГц
Слоты расширения3х PCI Express x16 4x PCI Express x13х PCI Express x16 4x PCI Express x13х PCI Express x16 2x PCI Express x1 2x PCI
Количество SATA 6 Гбит/с668
Количество USB 2.0/3.06/68/610/6
Аудиосистема7.1 Realtek ALC1150 + Purity Sound7.1 Realtek ALC1150 + AUDIO BOOST7.1 Realtek ALC892
Сеть1000 Мбит/с, Qualcomm Atheros Killer E22001000 Мбит/с, Qualcomm Atheros Killer E22001000 Мбит/с, Intel I217V
Разъемы задней панели1x PS/21x PS/21x PS/2
1xDVI1xDVI1xDVI
1xVGA1xVGA1xVGA
1x Optical S/PDIF1x Optical S/PDIF1x Optical S/PDIF
4x USB 2.02x USB 2.06x USB 3.0
4x USB 3.04x USB 3.01x RJ-45
1x RJ-451x RJ-451x HDMI
1x HDMI1x HDMI1x Mini-DisplayPort
1x HDMI-InАудиовыходыАудиовыходы
Аудиовыходы
1xDVI1xDVI
1xVGA1xVGA
1x Optical S/PDIF1x Optical S/PDIF
4x USB 2.02x USB 2.0
4x USB 3.04x USB 3.0
1x RJ-451x RJ-45
1x HDMI1x HDMI
1x HDMI-InАудиовыходы
Аудиовыходы
1xDVI
1xVGA
1x Optical S/PDIF
4x USB 2.0
4x USB 3.0
1x RJ-45
1x HDMI
1x HDMI-In
Аудиовыходы
Форм-факторATXATXATX
Ориентировочная стоимость~5 000 руб.~5 400 руб.~5 600 руб.
Уточненная стоимость по данным price.ru

Что пользователь получит при покупке Fatal1ty Z87 Killer? Да много чего! Например, плата оснащается программно-аппаратным решением Purity Sound, которое призвано улучшить качество звука. За счет HDMI-In можно одновременно подключить несколько дисплеев или игровую консоль. В комплект утилит F-Stream входит Key Master, облегчающий игровой процесс при управлении системой с помощью мыши и клавиатуры. При помощи специального USB-порта можно регулировать частоту опроса мыши. Есть и ПО для разгона процессора.

Материнская плата оснащена позолоченными долговечными конденсаторами, 8-фазной системой питания процессора с технологией цифровой стабилизации Digi Power. Также в наличии интересная функция Dehumidifier, предназначенная для осушения материнской платы при повышенной влажности — она в первую очередь пригодится жителям жарких и влажных регионов.

При весьма привлекательной цене ASRock предлагает вполне конкурентоспособный продукт.

Комплектация, внешний вид и элементы конструкции

Коробка имеет агрессивную раскраску с выделяющимися надписями Fatal1ty и Killer. Обратная сторона упаковки информирует потенциального покупателя о многочисленных технологиях, задействованных при создании устройства. Комплектация стандартная: инструкции, диск с ПО, SLI-мостик, пара SATA-кабелей, заглушка для корпуса. Из необычных «фишек» есть лицензия XSplit на 3 месяца.

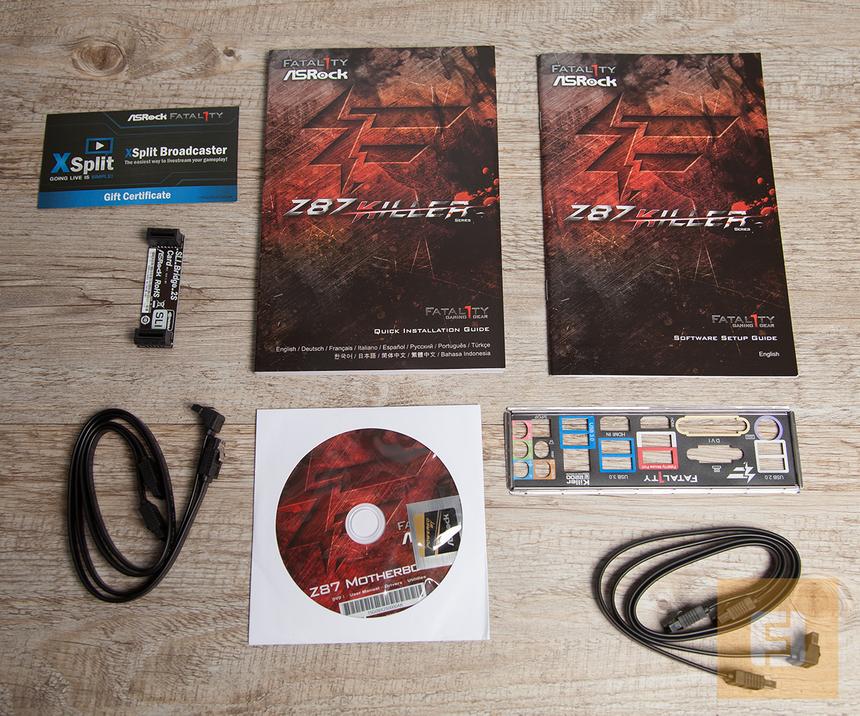

Комплект поставки ASRock Fatal1ty Z87 Killer

Перейдем к материнской плате. Сразу же отметим грамотную разводку компонентов Fatal1ty Z87 Killer. Между разъемами PCI Express x16 достаточно места для установки двухслотовых видеокарт. При установке сразу трех графических адаптеров могут возникнуть трудности с подключением USB-кабелей в нижней части платы. Однако подобный сценарий изберут немногие пользователи. К тому же Fatal1ty Z87 Killer, хоть и имеет поддержку технологий AMD CrossFire и NVIDIA SLI, но PEG-порты работают по схеме х8-х4-х4. Разъемы SATA направлены в сторону. Подобное конструктивное решение автоматически исключает проблему взаимодействия дискретных устройств с накопителями.

Разъем MOLEX, распаянный в нижней части, необходим для дополнительного питания видеокарт.

Чипсет охлаждается небольшим радиатором. Логика Z87 Express славится своим малым энергопотреблением. Под нагрузкой чипсет нагрелся до 45 градусов Цельсия. Радиатор подсистемы питания процессора невысокий, следовательно, не помешает установке процессорных кулеров.

ASRock Fatal1ty Z87 Killer

Оборотная сторона ASRock Fatal1ty Z87 Killer

На I/O-панели есть все необходимое: PS/2 (только для клавиатуры), DVI, VGA, оптический S/PDIF, шесть USB 2.0, четыре USB 3.0, RJ-45, два HDMI и пять 3,5-мм «джеков».

I/O-панель ASRock Fatal1ty Z87 Killer

На текстолите Fatal1ty Z87 Killer распаяно шесть портов SATA 3.0 с пропускной способностью 6 Гбит/с. Чипсет позволяет создавать RAID-массивы уровней 0/1/5/10.

SATA разъемы ASRock Fatal1ty Z87 Killer

В качестве ШИМ-контроллера производитель установил микросхему Intersil ISL9582.

ШИМ-контроллер ASRock Fatal1ty Z87 Killer

За мониторинг параметров системы отвечает микросхема Nuvoton NCT6776D.

Контроллер Nuvoton NCT6776D

Звуковая система Purity Sound базируется на кодеке Realtek ALC1150.

Звуковой контроллер ASRock Fatal1ty Z87 Killer

Purity Sound подробно

Сетевой контроллер Qualcomm Atheros Killer E2200 тоже экранирован. При помощи драйвера можно настроить приоритет Интернет-трафика, отдать предпочтение онлайн-играм, высококачественному аудио- и видеопотоку, что в конечном итоге снизит задержки и ускорит процесс загрузки.

Сетевой контроллер ASRock Fatal1ty Z87 Killer

За разводку видеовыходов и разъема HDMI-In отвечают микросхемы ASMedia ASM 1442К и ASMedia ASM 1445.

Arrows-left
Arrows-right
Reload
1 / 2

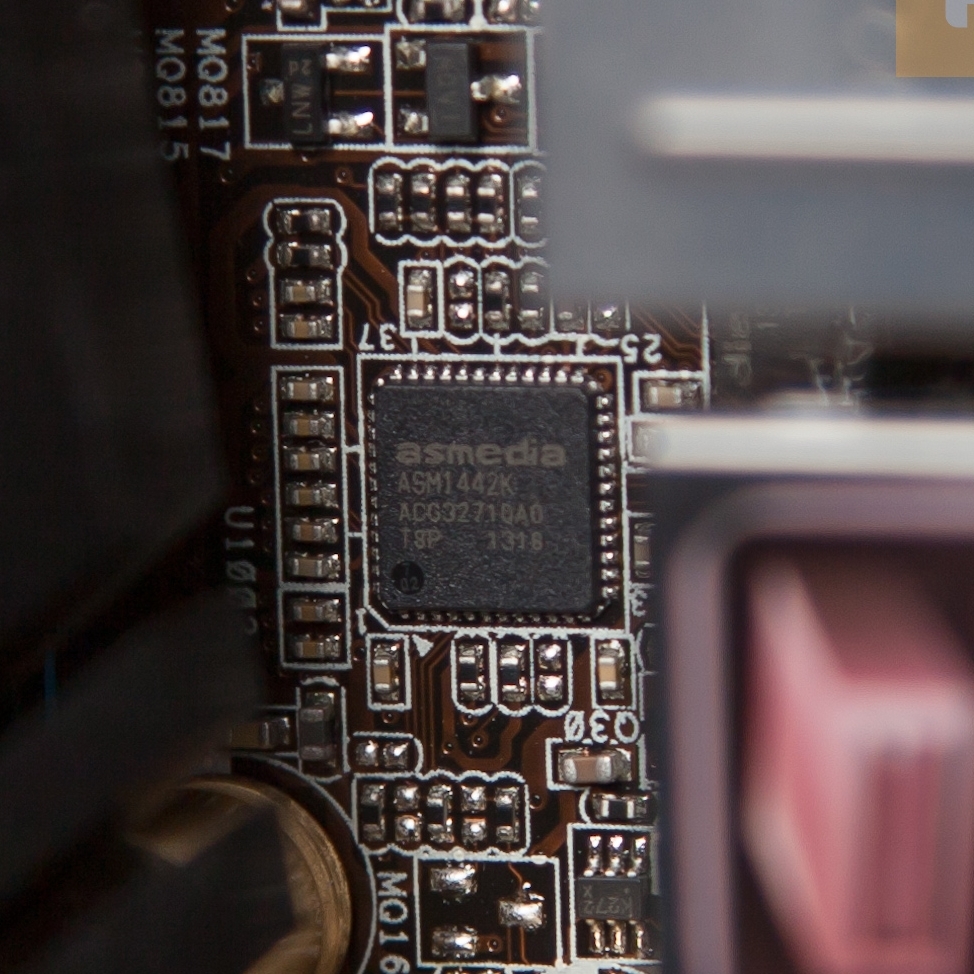

ASMedia ASM 1442К

BIOS

Программная оболочка Fatal1ty UEFI SETUP UTILITY имеет привлекательный скин. Во время обращения к прошивке пользователь сразу же попадает в меню Main.

BIOS ASRock Fatal1ty Z87 Killer, меню Main

В меню OC Tweaker есть все необходимое для тонкой настройки параметров процессора и памяти, в том числе режимы автоматического разгона CPU, визуализированные в процентных показателях от номинальной частоты.

BIOS ASRock Fatal1ty Z87 Killer, меню OC Tweaker

В разделе Advanced производится настройка работы всех компонентов материнской платы.

Arrows-left
Arrows-right
Reload
1 / 3

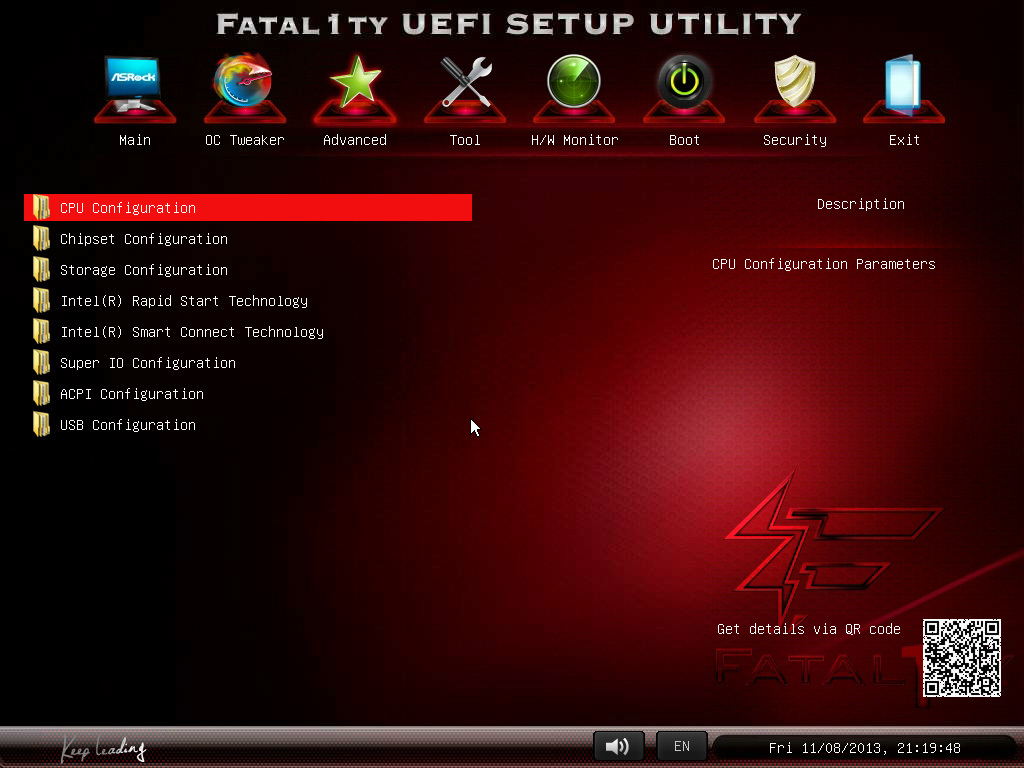

BIOS ASRock Fatal1ty Z87 Killer, меню Advanced

В разделе Tool находятся всевозможные программные дополнения. Например, автоматический установщик драйверов.

BIOS ASRock Fatal1ty Z87 Killer, меню Tool

Перейдя на вкладку H/W Monitor, можно узнать состояние работы системы, а также настроить схему работы подключенных к материнской плате вентиляторов.

Arrows-left
Arrows-right
Reload
1 / 2

BIOS ASRock Fatal1ty Z87 Killer, меню H/W Monitor

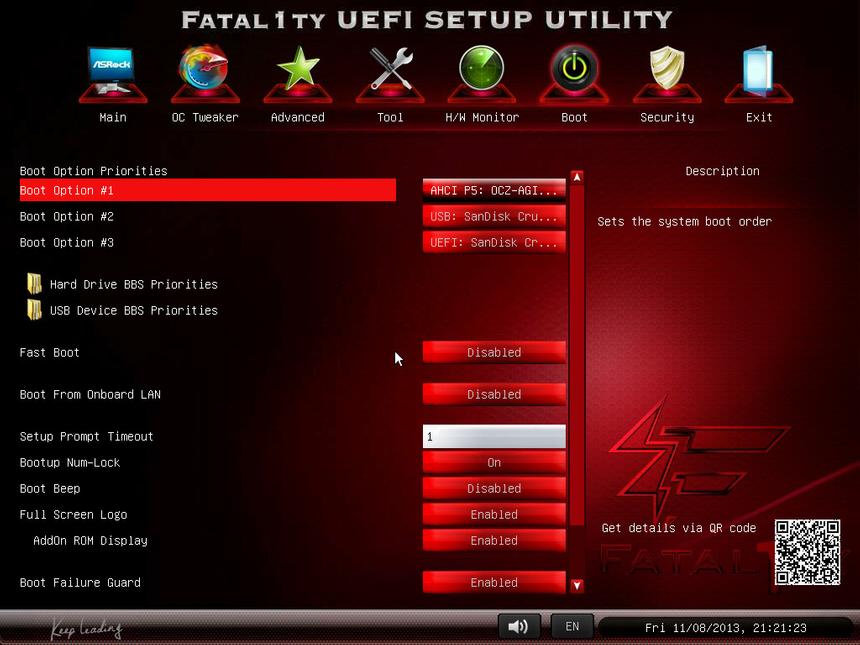

Arrows-left
Arrows-right
Reload
1 / 2

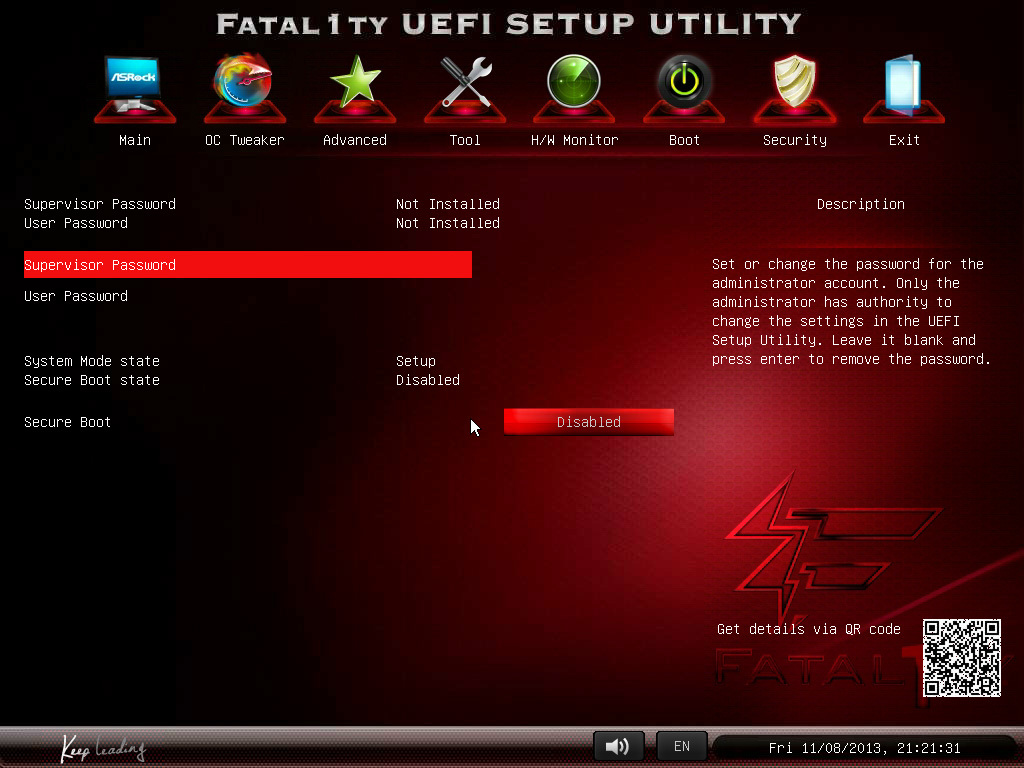

BIOS ASRock Fatal1ty Z87 Killer, меню Security

Проблем с прошивкой у нас не возникло. Fatal1ty UEFI SETUP UTILITY работает быстро и плавно. К функциональности BIOS претензий нет.

Тестирование

Тестовый стенд и методика тестирования

Во время тестирования мы не только изучили уровень производительности устройства, но и опробовали функции автоматического разгона, а также проверили, при какой максимальной частоте BCLK будет стабильно работать наш испытуемый семпл.

На базе Fatal1ty Z87 Killer был собран следующий тестовый стенд:

  • Процессор — Intel Core i7-4770K
  • Процессорный кулер — Thermalright Archon SB-E X2
  • Оперативная память — Corsair CMX8GX3M2A1600C9, 2x 4 Гбайт
  • Накопитель — OCZ Agility 3, 360 Гбайт
  • Блок питания — LEPA G1600, 1600 Вт
  • Операционная система — Windows 7 Максимальная х64

Констатируем, что материнская плата может стабильно работать во всех режимах автоматического разгона. Максимальная частота процессора Core i7-4770K составила 4600 МГц при напряжении 1,320 В. А вот при попытке поднять базовую скорость работы BCLK плата запустилась лишь на частоте 103 МГц. На CPU Strap 125 МГц устройство запускаться отказалось.

Arrows-left
Arrows-right
Reload
1 / 3

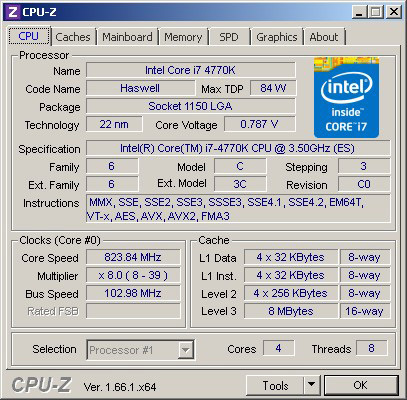

ASRock Fatal1ty Z87 Killer, показания СPU-Z, разгон по шине

Результаты тестирования

Для тестирования Fatal1ty Z87 Killer использовался стандартный пакет, состоящий из нескольких утилит и бенчмарков.

Результаты тестирования ASRock Fatal1ty Z87 Killer в Maxx MEMI

Результаты тестирования ASRock Fatal1ty Z87 Killer в Fritz, WinRAR, PCMark

Результаты тестирования ASRock Fatal1ty Z87 Killer в Cinebench R11.5, Photoshop, H.264 Benchmark

Как видите, Fatal1ty Z87 Killer смогла обеспечить стабильную работу системы в разогнанном режиме. Плата может автоматически увеличивать частоту процессора на 30%. Для «камней» Haswell (с использованием в системе воздушных систем охлаждения) больше и не надо.

Конкуренты

У Fatal1ty Z87 Killer было бы много конкурентов, если бы не цена. На данный момент не каждый производитель сможет предложить столь функциональную плату по цене около 5 000 рублей. Но парочка конкурентов для нее все же нашлась.

MSI Z87-G45 Gaming

Эта материнская плата также оснащена сетевым контроллером Killer E2200, разъемом mSATA, и имеет «прокачанную» звуковую систему AUDIO BOOST.

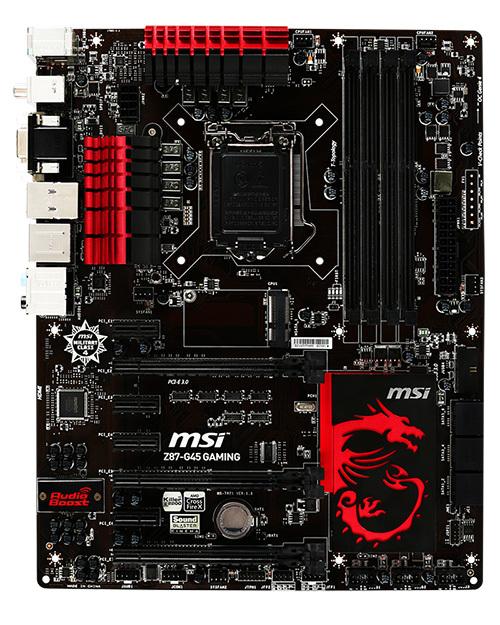

MSI Z87-G45 Gaming

ASUS Z87-Plus

У Z87-Plus менее навороченный звуковой контроллер, а также «классический» сетевой чип Intel, но присутствуют старые-добрые разъемы PCI — кому-то обязательно пригодятся. Кроме того, на плате ASUS больше SATA-портов, а также имеется Mini-DisplayPort.

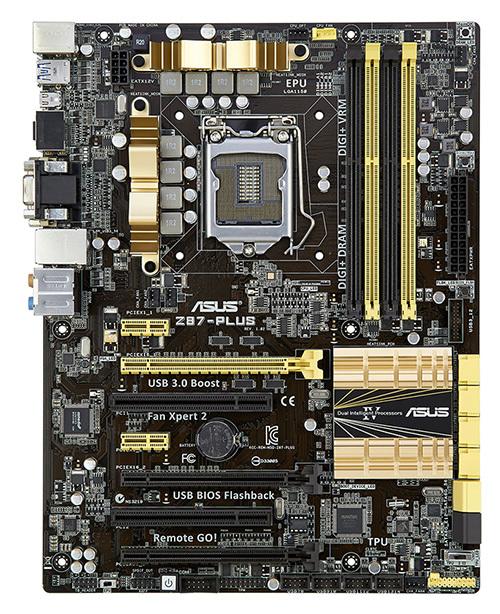

ASUS Z87-Plus

Заключение

Можно ли судить о надежности материнской платы от ASRock и быть уверенным, что она не подведет даже спустя продолжительное время? Да. ASRock уже достаточно давно на рынке, и качество изготовления их материнских плат не вызывает сомнения. Fatal1ty Z87 Killer не является исключением. Функциональность, обилие мультимедийных технологий и хорошая компоновка платы заставляет обратить на нее свое внимание. Единственное, что нас огорчило, — это слабый разгон по шине. Но при наличии разблокированного множителя данный недочет нивелируется.

В итоге можно сказать, что материнская плата ASRock Fatal1ty Z87 Killer отлично подойдет для построения мощной игровой системы.
