Оверклокинг без предрассудков. Обзор материнской платы ASRock Z87 OC Formula

В сегменте высокопроизводительных материнских плат High-End-класса наметилась нешуточная конкуренция. Четверка лучших (ASRock, ASUS, GIGABYTE, MSI) постоянно выкатывает нетривиальные решения, не терпящие каких-либо компромиссов. Как раз такое и прибыло к нам в тестовую лабораторию. Z87 OC Formula разработана совместно с именитым оверклокером Ником Ши (Nick Shih). Этот факт уже говорит о многом.

Несмотря на обилие различных производителей материнских плат, широкая аудитория покупателей старается придерживаться стереотипных мнений, следовательно, какого-либо одного бренда, проверенного на своем опыте. А ведь на рынке присутствуют другие производители, продукция которых ничуть не хуже! Сегмент высокопроизводительных материнских плат High-End-класса также подвержен такой тенденции. Однако Ferra.ru не терпит предрассудков! Сегодня вы познакомитесь с материнской платой Z87 OC Formula производства компании ASRock, которая наверняка приглянется любителям оверклокинга — и не только.

Технические характеристики и особенности

 ASRock Z87 OC FormulaASUS Z87-DELUXEMSI Z87 MPOWER MAXGIGABYTE GA-Z87X-UD5H
Поддерживаемая оперативная памятьДо DDR3 3000До DDR3 3000До DDR3 3000До DDR3 3000
Слоты расширения4x PCI Express x16 2x PCI Express x13x PCI Express x16 4x PCI Express x13x PCI Express x16 4x PCI Express x13x PCI Express x16 3x PCI Express x1 1x PCI
Количество SATA 3.01010810
Количество USB 2.0/3.06/128/86/104/10
АудиоRealtek ALC 1150Realtek ALC 1150Realtek ALC 1150Realtek ALC898
Сеть10/100/1000 Мбит/с, Intel I217V10/100/1000 Мбит/с, Intel I217V, 10/100/1000 Мбит/с, Realtek 8111GR10/100/1000 Мбит/с, Killer E22052x 10/100/1000 Мбит/с, Intel
Разъемы задней панели1x PS/2 1x Optical S/PDIF-out 1x HDMI-Out 1x HDMI-In 2x USB 2.0 8x USB 3.0 1x RJ-45 5x 3,5-мм jack1x Optical S/PDIF 1x DisplayPort 1x Mini DisplayPort 1x HDMI-Out 6x USB 3.0 2x RJ-45 6x 3,5-мм jack1x PS/2 1x Optical S/PDIF 1x DisplayPort 2x HDMI-Out 2x USB 2.0 6x USB 3.0 1x RJ-45 6x 3,5-мм jack1x PS/2 1x Optical S/PDIF 1x DisplayPort 2x HDMI-Out 1x DVI-I 6x USB 3.0 2x RJ-45 6x 3,5-мм jack
Форм-факторEATXATXATXATX
Стоимость9 300 руб.9 000 руб.8 800 руб.8 500 руб.

Перечислим основные особенности Z87 OC Formula.

  • Влагостойкое покрытие, защищающее материнку от воды и коррозии. Из-за этого мы не смогли нормально сфотографировать контроллеры платы. Все устройство как будто покрыто лаком.
  • HDMI-вход позволяет подключить к компьютеру, например, игровую консоль и использовать один монитор на все устройства, избавив пользователя от лишней мороки с переключениями проводов.

  • Purity Sound позволяет поднять качество звука. Вместе к кодеком Realtek ALC1150 распаяно два предусилителя TI NE5532.

  • Применение высококачественных дросселей PAC и мосфетов DSM с пониженным сопротивлением увеличивает надежность и стабильность платы. Во время сборки Z87 OC Formula используются три типа твердотельных конденсаторов: POSCAP, MLCC и DIP, которые позволяют исключить недостатки каждого типа, получив стабильную кривую характеристик. Сам текстолит имеет восемь слоев. Кстати, устройство имеет 5-летнюю гарантию, что не может не радовать.
  • Разъемы для подключения процессора, оперативной памяти и PEG имеют позолоченное напыление.
  • Status OLED — цифровой дисплей, отображающий основную информацию о состоянии ПК;
  • Multi Thermal Sensor позволяет узнать температуры в различных местах материнской платы;

Арсенал технологий впечатляет своей обширностью.

Комплектация и внешний вид

Z87 OC Formula поставляется в коробке-чемодане большого размера. Наличие подобной картонной «тары» обуславливается тем, что устройство выполнено согласно стандарту EATX.

Упаковка ASRock Z87 OC Formula

Комплектация платы весьма богатая: два кабеля-переходника PATA-SATA, десять SATA-кабелей, мостик SLI, выносная плашка с дополнительными портами USB 3.0, заглушка для I/O-панели, комплект винтов для HDD, корпуса и модуля Wi-Fi, термопаста GELID GC-Extereme, компакт-диск с «дровами» и утилитами, наклейка и бумажная документация. Что ж, весьма достойно. Пожалуй, в комплекте не хватает только мостика CrossFire. Но, как нам известно, топовые решения AMD Radeon R9 290/290X больше не используют подобные разъемы.

Комплектация ASRock Z87 OC Formula

Когда достаёшь материнку из коробки, сразу бросается в глаза массивная система охлаждения. По краям радиатора «торчат» штуцеры. Легко заметить, что охлаждение силовой цепи питания гибридное, то есть может как использоваться в «дефолтном» состоянии, так и посредством подключения контура СВО, что избавит вас от необходимости поиска подходящего водоблока.

Второе, на что обращаешь внимание при осмотре Z87 OC Formula — это на наличие четырех разъемов PEG со схемой функционирования х8-х4-х4-х4. Если в системе будет установлено три дискретных устройства — х8-х4-х4; если два — х8-х8. Слабовато, для полноценного 3-Way SLI/CrossFire не хватит.

Третья отличительная особенность — наличие двух дополнительных 8-пиновых коннекторов для обеспечения дополнительного питания. Решение логичное, ибо разогнанный до экстремальных частот Core i7-4770K может перманентно потреблять до 300-400 Вт. В основе цепи питания CPU лежат двенадцать фаз. Такого количества хватит с лихвой, чтобы обеспечить стабильную работу «камня» в любых, даже самых тяжелых условиях.

Для дополнительного питания PEG используется порт PATA, распаянный в нижней части текстолита.

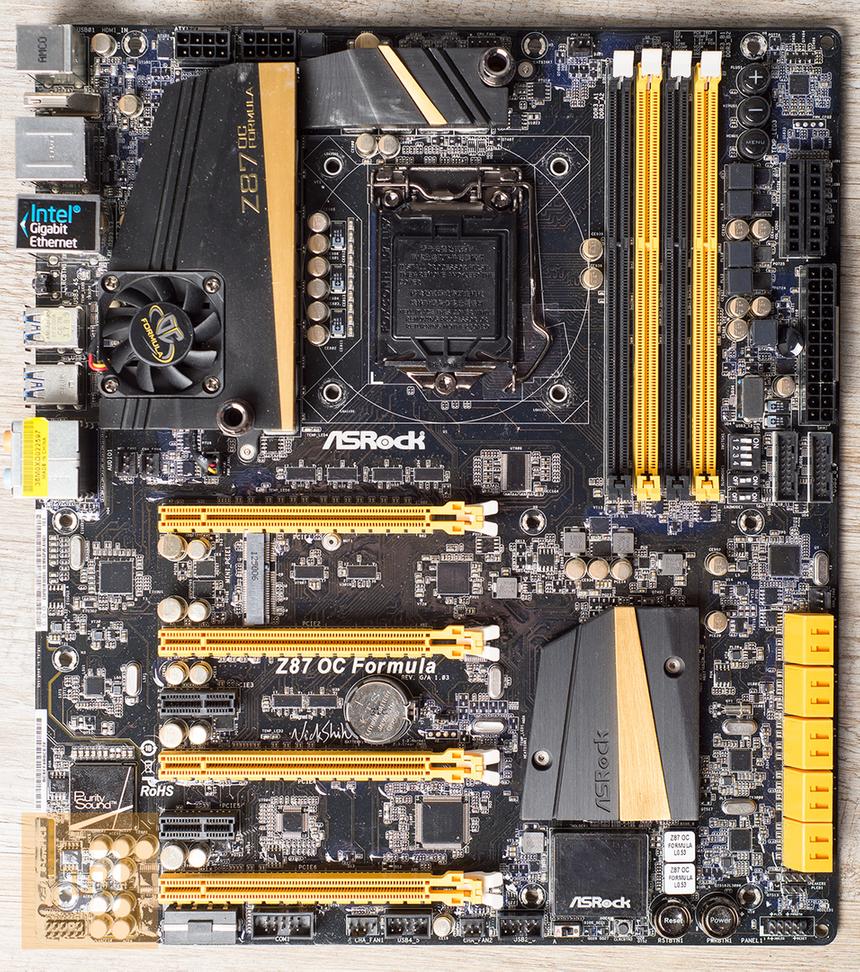

ASRock Z87 OC Formula, общий вид

Оборотная сторона не такая, как у всех. Помимо стандартного бекплейта, присутствуют две металлические пластины-радиаторы для дополнительного охлаждения цепи питания CPU. Немаловажной особенностью является наличие винтового крепления всех радиаторов. Вроде бы мелочь, но она выгодно отличает материнку от прочих устройств, в которых, как правило, применяются пластиковые клипсы. Прижим к нагревающимся элементам платы увеличивается. Следовательно, улучшается отвод тепловой энергии.

Материнская плата ASRock Z87 OC Formula, оборотная сторона

Наличие восьми портов USB 3.0 (максимально их можно развести до двенадцати) удовлетворит потребности даже самых требовательных пользователей. Большое число разъемов обусловлено применением дополнительных контроллеров Etron и ASMedia.

На I/O-панели также располагается вполне стандартный набор интерфейсов: PS/2, парочка USB 2.0, пять 3,5-мм аудиоразъемов, оптический S/PDIF, HDMI-выход, HDMI-вход и разъем RJ-45. Там же расположена кнопка сброса настроек BIOS.

Материнская плата ASRock Z87 OC Formula, звуковой кодек Realtek ALC1150

А вот и десять портов SATA 3.0. Шесть разъемов — чипсетные, оставшиеся четыре коммутируются благодаря контроллеру ASMedia ASM1061.

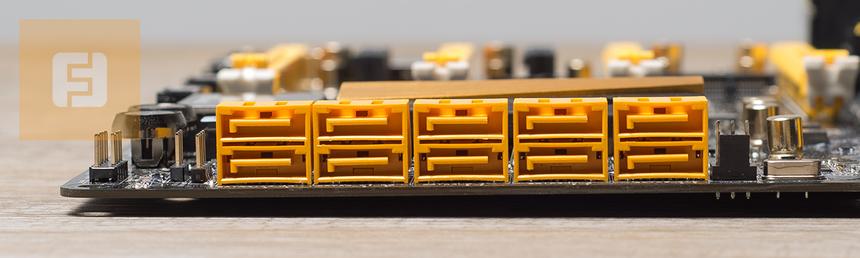

ASRock Z87 OC Formula, SATA-порты

На материнской плате присутствуют ручные переключатели, навивающие ностальгию о безумных 90-х. Рычаги позволяют включать и отключать те или иные слоты PEG, а также выбирать режим BIOS (дефолтный или LN2 Mode).

Материнская плата ASRock Z87 OC Formula, ручные переключатели

Также будет полезен цифровой дисплей. Экран весьма информативен, он может выводить показатели температур, напряжений и частот различных компонентов системы, а также POST-коды.

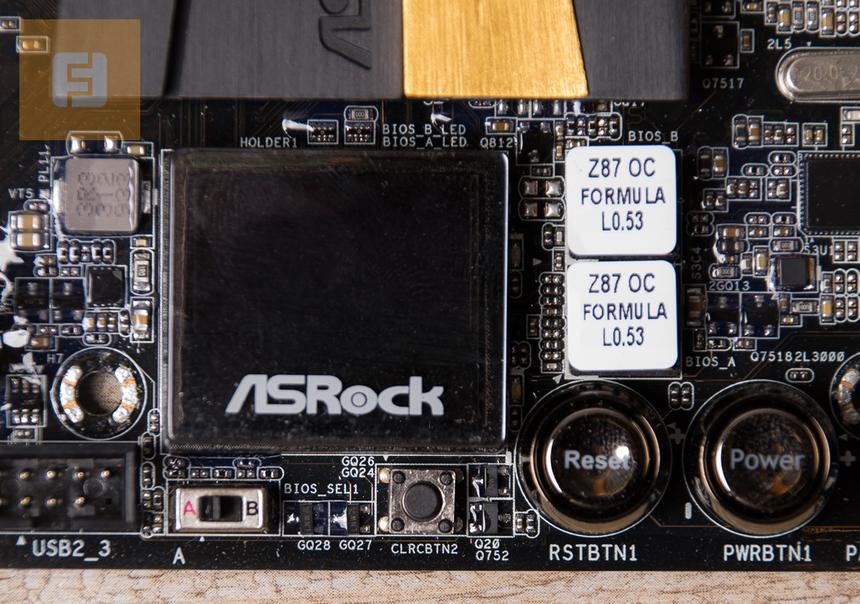

Материнская плата ASRock Z87 OC Formula, миниатюрный дисплей

В Z87 OC Formula установлен звуковой кодек Realtek ALC1150 с соотношением сигнал/шум на уровне 115 дБ. Для усиления выходного сигнала используются два предусилителя TI NE5532, один из которых предназначен для наушников.

Материнская плата ASRock Z87 OC Formula, звуковой кодек Realtek ALC1150

BIOS

Все современные материнские платы ASRock оснащаются UEFI BIOS. Графический интерфейс вполне приятно выглядит и плавно работает, ведь зачастую UEFI BIOS подтормаживает.

Главное меню прошивки содержит в себе краткую информацию о «камне» и «мозгах».

Главное меню UEFI BIOS материнской платы ASRock Z87 OC Formula

Вкладка OC Tweaker предназначена для тонкой настройки процессора. Здесь можно изменить не только множитель CPU, базовую частоту тактового генератора, вольтаж, но и сохранить профиль или же использовать готовые профили разгона, которые подготовил сам Ник. Есть настройки как для «воздуха», так для «воды» и «азота».

Arrows-left
Arrows-right
Reload
1 / 2

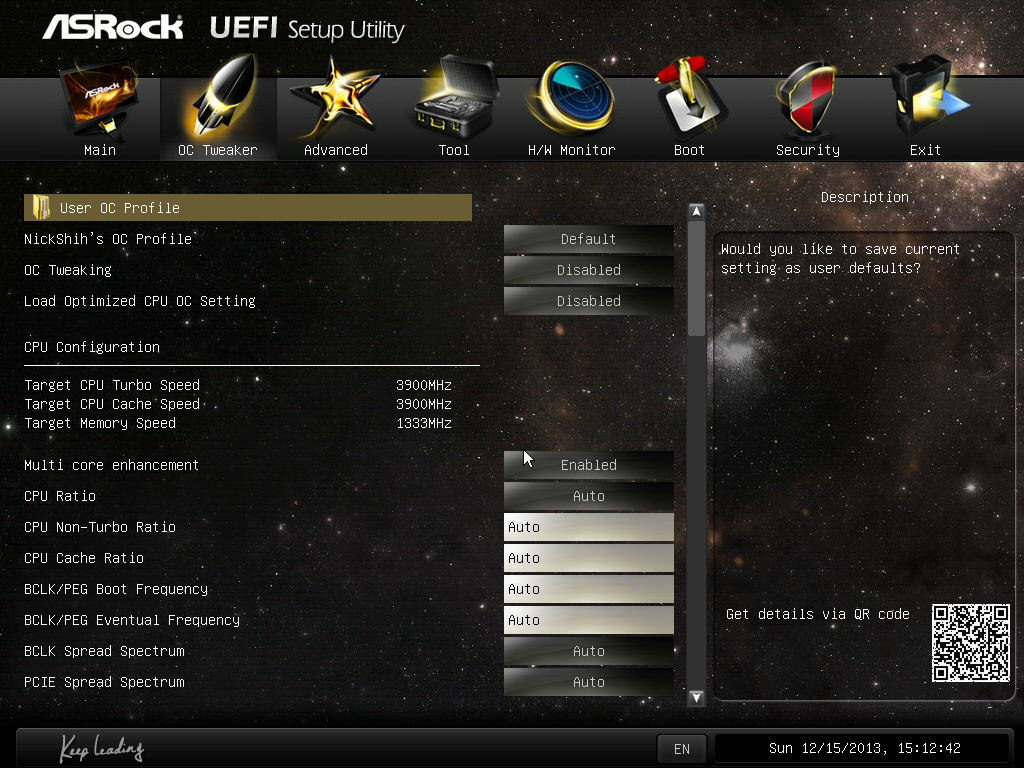

Вкладка OC Tweaker UEFI BIOS материнской платы ASRock Z87 OC Formula

А вот оптимизированные профили.

Arrows-left
Arrows-right
Reload
1 / 2

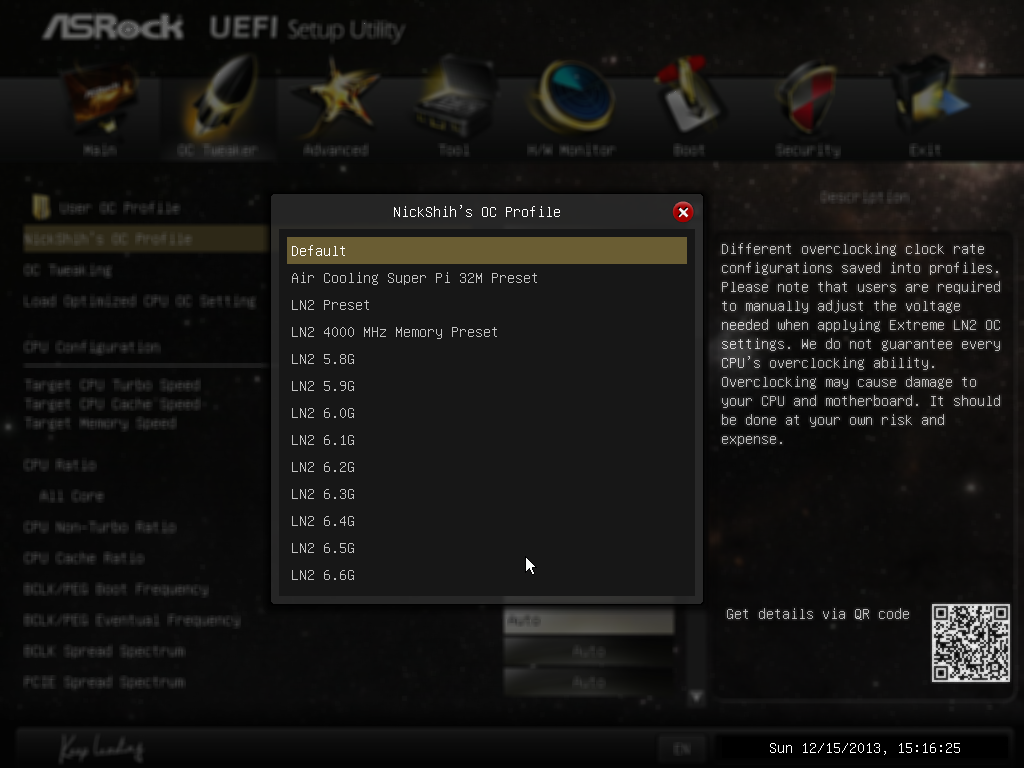

Профили разгона ASRock Z87 OC Formula

На вкладке Advanced располагаются настройки периферии: чипсета, USB, SATA и так далее.

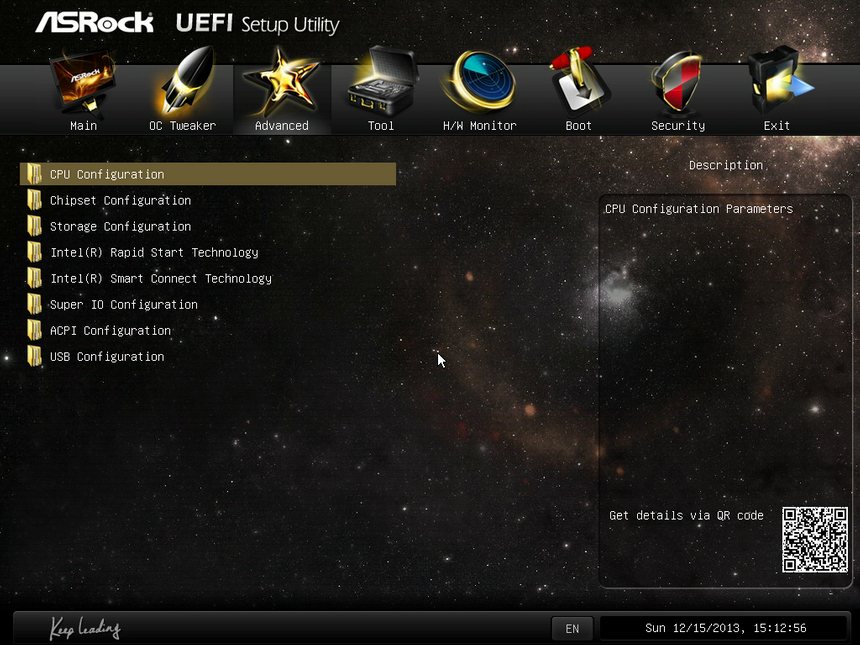

Вкладка Advanced UEFI BIOS материнской платы ASRock Z87 OC Formula

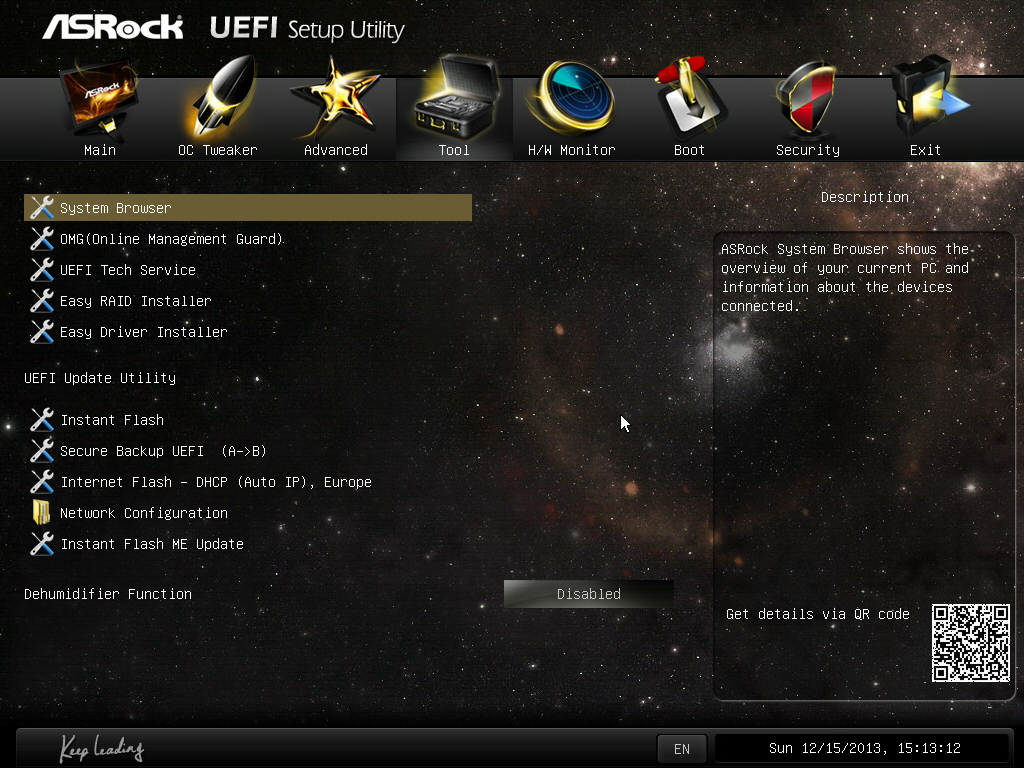

Вкладка Tool предоставляет различные мини-утилиты. Стоит отдельно поговорить о System Browser и Online Management Guard (OMG). Первая предоставляет информацию об установленных устройствах в наглядном виде. Вторая утилита предназначена для ограничения доступа к Интернет при помощи задания план-графика.

Arrows-left
Arrows-right
Reload
1 / 3

Вкладка Tool UEFI BIOS материнской платы ASRock Z87 OC Formula

На вкладке H/W Monitor можно получить подробную информацию о температурном режиме компонентов, скорости вращения вентиляторов, а также информацию о напряжениях по линиям +3.3/+5/+12 В.

Вкладка H/W Monitor UEFI BIOS материнской платы ASRock Z87 OC Formula

В меню Boot можно настроить различные параметры загрузки, а также выставить приоритет загрузки операционной системы с того или иного накопителя.

Вкладка Boot UEFI BIOS материнской платы ASRock Z87 OC Formula

На вкладке Security можно установить пароли юзера и админа.

Вкладка Security UEFI BIOS материнской платы ASRock Z87 OC Formula

На вкладке Exit можно сохранить и обнулить настройки.

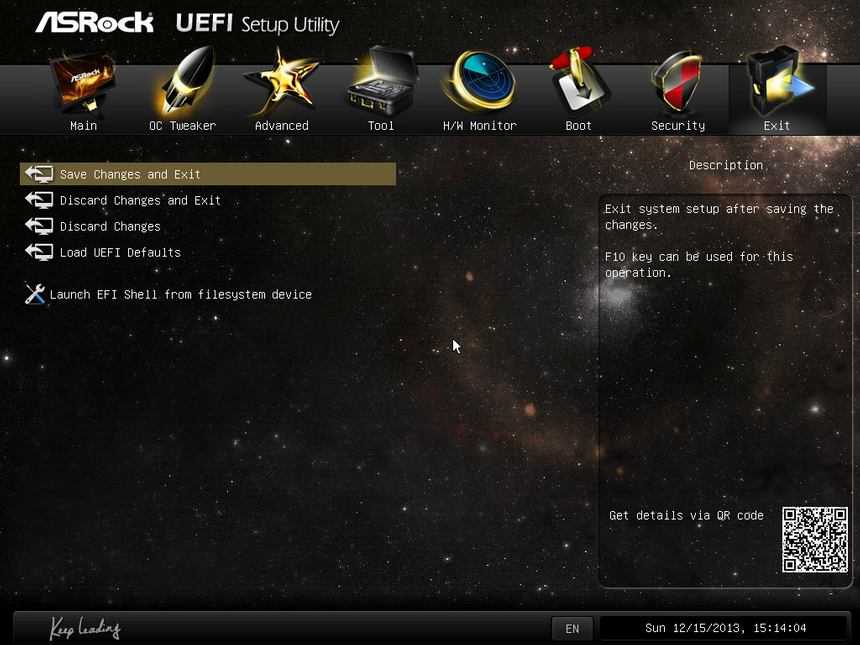

Вкладка Exit UEFI BIOS материнской платы ASRock Z87 OC Formula

На наш взгляд, BIOS устройства получился весьма функциональным и интересным. Порадовало наличие готовых пресетов разгона.

Тестирование

Тестовый стенд

  • Процессор — Intel Core i7-4770K
  • Процессорный кулер — Thermalright Archon SB-E X2
  • Оперативная память — Corsair CMX8GX3M2A1600C9, 2x 4 Гбайт
  • Накопитель — OCZ Agility 3, 360 Гбайт
  • Блок питания — LEPA G1600, 1600 Вт
  • Операционная система — Windows 7 Максимальная х64

Результаты тестирования

В рамках тестирования мы разогнали процессор до стабильных 4700 МГц, то есть на 20%.

Результаты тестирования ASRock Z87 OC Formula, WinRAR

Тем не менее, WinRAR плохо отреагировал на такую прибавку, показав лишь 8% прироста.

Результаты тестирования ASRock Z87 OC Formula, различные приложения

Данный пакет приложений весьма неплохо масштабируется, демонстрируя близкий к теоретическому прирост производительности.

Результаты тестирования ASRock Z87 OC Formula, Fritz

Fritz показывает практически идеальную масштабируемость. Так, прирост производительности составил 19%.

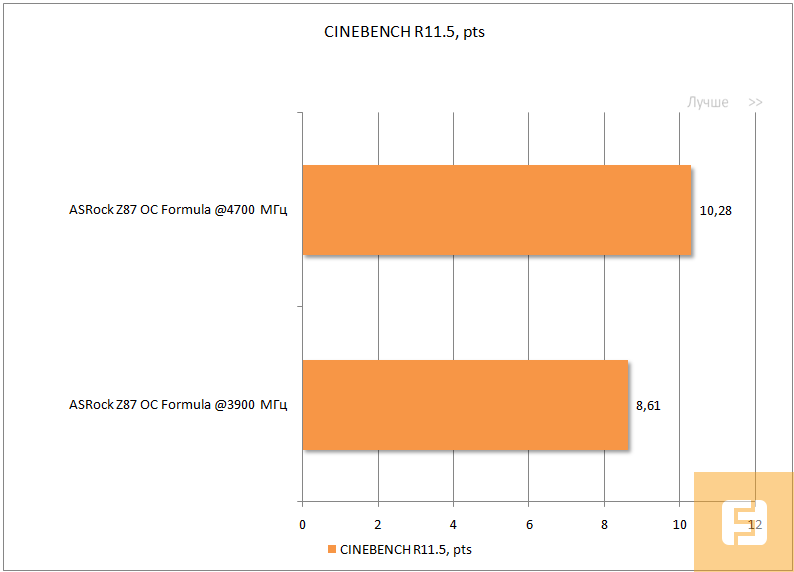

Результаты тестирования ASRock Z87 OC Formula, CINEBENCH R11.5

Как и предыдущий бенчмарк, CINEBENCH R11.5 показывает 19% роста эффективности.

Результаты тестирования ASRock Z87 OC Formula, x264 Benchmark

х264 Benchmark тоже демонстрирует хороший рост эффективности от разгона.

За все время тестирования Z87 OC Formula вела себя крайне стабильно. Нареканий к работе материнской платы у нас нет.

Конкуренты

ASUS Z87-DELUXE

При взгляде на Z87-DELUXE сразу становится понятно, что перед тобой устройство High-End-класса. Плата оснащена навороченной системой охлаждения, в наличии три слота PCI Express x16, есть встроенный Wi-Fi-адаптер с поддержкой стандарта 802.11ac, два сетевых контроллера, а также обилие портов SATA 3.0. Схема функционирования слотов PEG — x8-x8-x4, что выгодно отличает Z87-DELUXE от конкурентов.

ASUS Z87-DELUXE

MSI Z87 MPOWER MAX

Z87 MPOWER MAX привлекает своим дизайном, хотя абсолютное большинство High-End-плат можно считать техническим произведением искусства. Устройство наделено 20-фазной подсистемой питания CPU. Не удивительно, ибо Z87 MPOWER MAX тоже относится к оверклокерской линейке материнок.

За стабильность и надежность текстолитового девайса отвечает технология Military Class 4. Из оверклокерских фич отметим наличие дисплея POST-кодов, а также сразу двух микросхем BIOS. Из геймерских «улучшайзеров» — сетевой контроллер Killer E2205, а также более качественную аудиосистему.

MSI Z87 MPOWER MAX

GIGABYTE GA-Z87X-UD5H

Как и положено продукции GIGABYTE, на страже материнской платы стоит технология Ultra Durable 5 Plus. Медный слой имеет двойную толщину.

GA-Z87X-UD5H может похвастать десятью разъемами SATA 3.0 и таким же количеством USB 3.0. В наличии два сетевых контроллера Intel и два порта HDMI. Три разъема PEG работают оп схеме х8-х4-х4.

Что касается арсенала технологий, то здесь следует отметить: ESD Protection, которая обеспечивает защиту от электростатических разрядов. При сборке используются сверхнадежные конденсаторы, которые в сверхвысоких условиях (~105 градусов Цельсия) могут стабильно работать до 10 000 часов.

Как и у конкурентов, в систему интегрирован предусилитель для наушников.

GIGABYTE GA-Z87X-UD5H

Заключение

Может ли Z87 OC Formula конкурировать с остальными корифеями в своей ценовой нише? Вполне! Устройство, признаемся, получилось весьма достойное. Плата имеет богатую комплектацию, оснащена функциональным и быстрым BIOS. Готовые профили разгона позволят буквально в один клик мыши разогнать центральный процессор до заданных частот. В наличии большое число USB 3.0, SATA 3.0 и PCI Express. Расположение слотов и разъемов на печатной плате — грамотное. У нас каких-либо нареканий не вызывает.

Наличие водоблока у платы — решение спорное. Даже в дефолтном режиме радиатор справляется с охлаждением подсистемы питания.

Пожалуй, Z87 OC Formula не хватает только интегрированного Wi-Fi, но, к счастью, есть версия данной платы с поддержкой стандарта 802.11ac — Z87 OC Formula/ac.

Наша редакция советуют данную плату к покупке. Наверное, единственным серьезным препятствием к ее покупке может стать использование форм-фактора EATX, так как не каждый корпус разместит в себе эту оверклокерскую «громадину».
