Лучшее за 2013 год: системы охлаждения и корпуса

Год стремительно подходит к концу, настало время определить лучшие продукты в категории «Корпуса и системы охлаждения». Откровенно сказать, сюрпризов не произошло, и на первые места вышли вполне ожидаемые устройства. Однако, на наш взгляд, не будет лишним в очередной раз вспомнить о них.

Системы охлаждения

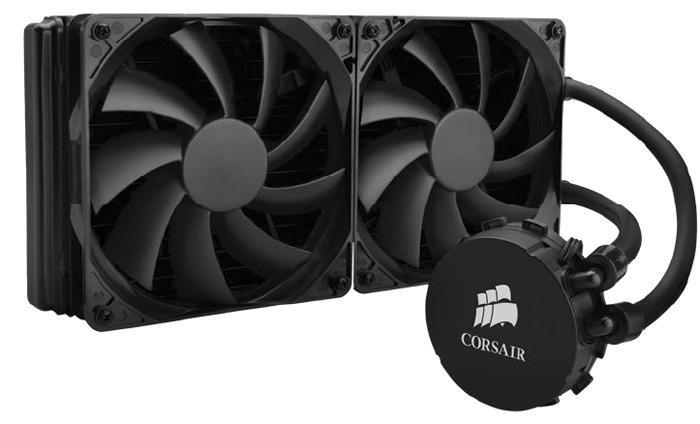

Corsair H110i — оптимальное решение среди универсальных СВО

Corsair, один из патриархов на рынке универсальных СВО, недавно обновил свою линейку необслуживаемых «водянок». Из всего списка наибольший интерес представляет топовая модель H110i, сменившая устаревшую H100i.

Corsair H110i

Устройство довольно практичное, его установку поддерживают все корпуса с посадочным местом для 280-мм радиатора. Даже в бюджетном сегменте есть такие кейсы. Радиатор имеет большую общую площадь пластин для более эффективной отдачи тепла окружающей среде. Подобного рода решения определенно лучше устанавливать либо сверху, либо вынося основную часть СВО за пределы корпуса. Таким образом можно улучшить производительность «водянки».

Вместо шумных 120-мм вентиляторов американские инженеры решили применить 140-мм. За счет увеличения площади лопастей при умеренной скорости вращения сохраняется приемлемый воздушный поток, увеличивая тем самым срок службы вентиляторов, но уменьшая уровень акустического давления.

Corsair H110i

Компания позаботилась и об увеличении надежности системы, улучшив характеристики соединительных шлангов. Водоблок традиционно имеет структуру манифольда с медным основанием. Нежелание производителя никелировать поверхность подошвы, скорее всего, связано с тем, что у никеля более низкий коэффициент теплопроводности, чем у меди.

Любители моддинга смогут оценить симпатичную подсветку водоблока вкупе со строгим черным дизайном радиатора и вентиляторов.

Комплектация Corsair H110i довольно богатая и располагает всем необходимым: от набора креплений и термопасты до винтов и шайб. СВО совместима со всеми современными процессорными сокетами, поэтому у вас не возникнет проблем в случае перехода на новую платформу. На сайте производителя можно ознакомиться с совместимыми корпусами Corsair на любой вкус и цвет.

Thermalright Archon SB-E X2 — лучший однобашенный кулер

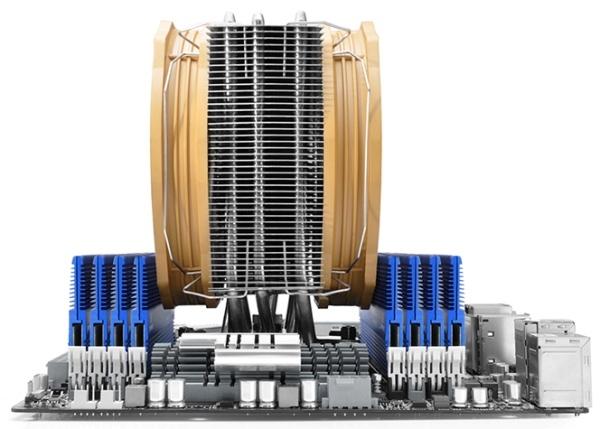

Очень часто любители оверклокинга сталкиваются с конфликтом между кулером процессора и модулями оперативной памяти. Допустим, у вас комплект ОЗУ с высокими радиаторами, но они не позволят в таком случае установить габаритный, эффективный процессорный кулер. Archon SB-E X2 решит эту проблему! Это не только невероятно удобный в эксплуатации кулер, но и лучшая однобашенная система охлаждения из всех представленных на сегодняшний день на рынке.

Радиатор Archon SB-E X2 состоит из 8 тепловых медных трубок, на которые насажены 44 алюминиевые пластины толщиной 0,5 мм каждая. Вся его поверхность никелирована, что придает устройство эстетичный вид, улучшает коррозионную устойчивость и износостойкость. Глубина радиатора (без вентиляторов) составляет 53 мм, поэтому он идеально подходит для систем на базе процессоров Ivy Bridge-E и Sandy Bridge-E. Высота «башни» — 170 мм, что следует учитывать при выборе корпуса. При установке на материнскую плату с плотной разводкой дискретных устройств следует принять во внимание внушительную ширину кулера (~155 мм). Так, верхний разъем PCI Express может быть перекрыт.

Thermalright Archon SB-E X2

В комплект поставки также входят два вентилятора и высокоэффективный термоинтерфейс The ChillFactor III. Для нагнетания воздуха используется пара «карлсонов» Thermalright TY-141 с двойным подшипником качения. Благодаря скобам крепления вентиляторов высоту установки последних можно регулировать в том случае, если крайние к процессорному сокету модули памяти конфликтуют с ними. В то же время конфигурировать Archon SB-E X2 можно по-разному: с двумя вентиляторами (по одному с краю) или вовсе без «вертушек» (последний вариант вряд ли устроит заядлого оверклокера).

Thermalright Archon SB-E X2

Что же касается эффективности охлаждения, то, как мы уже говорили ранее, лучше Archon SB-E X2 найти сложно. Качественная сборка, тщательно отполированное основание, проверенная технология охлаждения вкупе с двумя производительными вентиляторами, «усмирят» пыл даже очень неудачного в плане разгона процессора Intel Core i7-4770K.

Читайте также: С холодным сердцем. Обзор четырех процессорных кулеров: Thermalright Macho Black, Thermalright Archon SB-E X2, Gelid The Black Edition и ZALMAN CNPS12X

Noctua NH-D14 — лучшая система воздушного охлаждения

Нет особого смысла уже в который раз представлять Noctua NH-D14, но иного выбора у нас нет. Несмотря на его солидный возраст, более продвинутой воздушной системы охлаждения попросту не появилось. Давайте же еще раз пробежимся по основным особенностям этого кулера.

Noctua NH-D14

Для начала отметим самую богатую в классе комплектацию, которая располагает действительно всем необходимым. Есть всё, в том числе и отвертка для монтажа кулера. Отметим, что NH-D14 совместим со всеми современными платформами, поэтому он идеально подходит для сборки любой игровой конфигурации: как на AMD, так и на Intel.

Радиатор состоит из плотно расположенных медных трубок и 42 пилообразных пластин. Расстояние между ними составляет 3 мм, что благоприятно сказывается на отводе тепла. Подошва с никелированным напылением имеет далеко не зеркальное основание, а скорее слегка шероховатую поверхность. Это своеобразная «фишка» всей продукции Noctua, которая на деле оказалась еще и весьма эффективным решением.

В комплект поставки входят два вентилятора собственного производства: NF-P12 диаметром 120 мм и NF-P14 диаметром 140 мм. Оба «карлсона» имеют гидродинамический подшипник с магнитным центрированием, ввиду чего при относительно большом воздушном потоке сохраняется приемлемая акустическая нагрузка и высокая надежность. Вентиляторы подобного класса в мире можно насчитать на пальцах одной руки. Впрочем, австрийские «вертушки» уже давно заслужили уважение.

Noctua NH-D14

При всех своих преимуществах NH-D14 имеет один недостаток — это просто монструозные размеры и вес. С этим «гигантом» не рекомендуется использовать высокопрофильные модули ОЗУ, а также стоит обратить внимание на высоту радиаторов охлаждения преобразователей питания процессора, так как в некоторых случаях возможен конфликт и с ними.

Читайте также: Битва стихий. Сравнительное тестирование суперкулеров и СВО

NZXT KRAKEN X60 — лучшая необслуживаемая СВО

Еще совсем недавно было нецелесообразно сравнивать серийные СВО со своими воздушными «коллегами» из-за очень высокой стоимости первых. За последние два года ситуация кардинально изменилась, однако маятник качнулся в сторону «водянок».

NZXT KRAKEN X60

NZXT KRAKEN X40, погостившая в нашей тестовой лаборатории, нам определенно понравилась, но гораздо интереснее было познакомиться со старшей моделью — NZXT KRAKEN X60. «Шестидесятая» имеет более длинный алюминиевый радиатор — 314 мм, что практически в два раза больше, чем у X40. Удлинение конструкции позволило значительно увеличить эффективную площадь рассеивания тепла. В остальном X60 схожа с X40. Так, радиатор имеет 13 тепловых плоских трубок, поперек них припаяны алюминиевые пластины. Толщина рабочего тела составляет 16 мм. Водоблок, совмещенный с помпой мощностью 7.5 Вт, может находиться на значительном удалении от радиатора благодаря внушительной длине соединительных шлангов. Основание подошвы теплосъемника выполнено из меди и имеет практически идеальную обработку.

В комплекте поставки прилагаются два 140-мм вентилятора с возможностью регулировки оборотов в диапазоне от 800 до 2000 об/мин. Есть возможность «подцепить» еще два дополнительных «карлсона».

Сравнивая эффективность охлаждения KRAKEN X60 с другими универсальными СВО, можно с уверенностью сказать, что это объективно лучшее решение для разгона особо «горячих» процессоров на рынке готовых СВО.

NZXT KRAKEN X60

Источник изображения

К сожалению, есть одна проблема. Нежелание отечественных ритейлеров сотрудничать с калифорнийской компанией привело к тому, что в настоящее время KRAKEN X60 практически невозможно встретить в каталогах российских розничных магазинов.

NZXT KRAKEN G10 — лучшая необслуживаемая СВО для видеокарты

Вопрос эффективного охлаждения видеоадаптеров как никогда актуален в наши дни. С одной стороны, проблему нехватки FPS в играх можно решить покупкой более производительной видеокарты. При этом сумма «сделки» может запросто перевалить за отметку 500 долларов. А можно поступить иначе, прибегнув к разгону своей ненаглядной видеокарты. Вот тут-то и возникнет необходимость в качественном охлаждении графического адаптера. На рынке представлено немало воздушных систем охлаждения, но они в той или иной степени не всегда подходят для всех пользователей подряд. С появлением «водянок» для охлаждения видеокарт многое изменилось в лучшую сторону.

NZXT KRAKEN G10

СВО специально разработана для замены штатных систем охлаждения графических адаптеров. Как и процессорные «водянки», KRAKEN G10 имеет водоблок и гибкие шланги, при помощи которых можно присоединить радиатор наиболее популярных СВО от NZXT, Corsair, Antec, Thermaltake и Zalman. Бросается в глаза наличие 120-мм вентилятора для охлаждения микросхем памяти и подсистемы питания.

Устройство универсальное. Оно совместимо практически со всеми современными видеоадаптерами как от NVIDIA, так и от AMD. Более практичный продукт тяжело найти в настоящее время. Но следует учесть, что KRAKEN G10 совместим с видеокартами с референсным дизайном печатной платы. Подробнее со списком поддерживаемых графических карт можно ознакомиться на сайте производителя.

NZXT KRAKEN G10

«Водянка» в сборе занимает всего два слота, что соответствует размерам большинства стандартных кулеров. Производительность во многом зависит от типа устанавливаемого радиатора и его расположения. Вариация размещения на передней панели не видится нам наиболее эффективным решением, но в определенных обстоятельствах другого варианта может и не быть. Как показали первые тесты, KRAKEN G10 заметно лучше охлаждает графический чип и память, чем референсные варианты.

Для любителей моддинга заметим, что «девайс» предлагают в трех цветовых вариантах: белом, черном и красном — для соответствия стилю компонентной базы системного блока. Учитывая невысокую цену, G10 явно не будет обделен вниманием среди компьютерных энтузиастов.

Корпуса

Lian Li PC-D600 — идеальное решение для сборки рабочей станции или сервера

Тайваньский производитель Lian Li, известный своими качественными и надежными алюминиевыми корпусами, представил в уходящем году весьма нетривиальный Full Tower PC-D600. Его уникальность заключается в том, что на базе этого кейса легко можно собрать и геймерский ПК, и рабочую станцию, сервер. Форма корпуса представляет собой некое относительное подобие куба с довольно внушительными размерами: 525 мм по высоте, 382 мм по ширине и 415 мм по глубине. Большая получилась «коробочка»!

Lian Li PC-D600

Корпус разделен на две части. В первом отсеке располагается основное компьютерное «железо», в соседнем — корзины для установки накопителей и оптических приводов. PC-D600 поддерживает установку материнских плат форм-фактора E-ATX, ATX и Micro-ATX.

Система охлаждения сконструирована таким образом, чтобы исключить взаимный нагрев соседствующих отсеков. Если установить три 140-мм «карлсона» на задней панели сегмента накопителей, то RAID-массив даже из самых горячих дисков будет работать в комфортных температурных условиях. Корпус предусматривает установку системы водяного охлаждения с креплением радиатора на верхней крышке. В зоне расположения материнской платы имеются три 140-мм вентилятора, нагнетающих холодный воздух извне. Соседний блок имеет только две 120-мм крыльчатки, обеспечивающих охлаждение жестких дисков или SSD. При такой организации охлаждения практически ни один компонент не останется незамеченным.

Lian Li PC-D600

Источник изображения

PC-D600 позволяет устанавливать видеокарты и блоки питания длиной до 330 мм, а также процессорные кулеры высотой до 180 мм, то есть исключительно топовые компоненты. В комплекте имеются пылевые фильтры, которые с легкостью можно чистить. Немаловажным фактором является безвинтовой монтаж/демонтаж корзин для дисков. Сбоку имеется прозрачное окно из оргстекла с привычной прямоугольной формой. Но оно может быть демонтировано с целью замены.

Масса PC-D600 составляет всего 10,5 килограмм, что неудивительно, так как в качестве материала используется исключительно алюминиевый сплав. Производитель предлагает покупателю свой продукт только в двух вариантах расцветки: черном и серебряном. Но белый цвет сюда прямо-таки просится!

Напоследок хотелось бы отметить, что панель ввода/вывода, помимо необходимых органов управления и индикации, имеет четыре порта USB 3.0. Далеко не каждый корпус может похвастаться таким «богатством». В итоге получается, что перед нами лучший представитель класса. PC-D600 однозначно стоит своих денег.

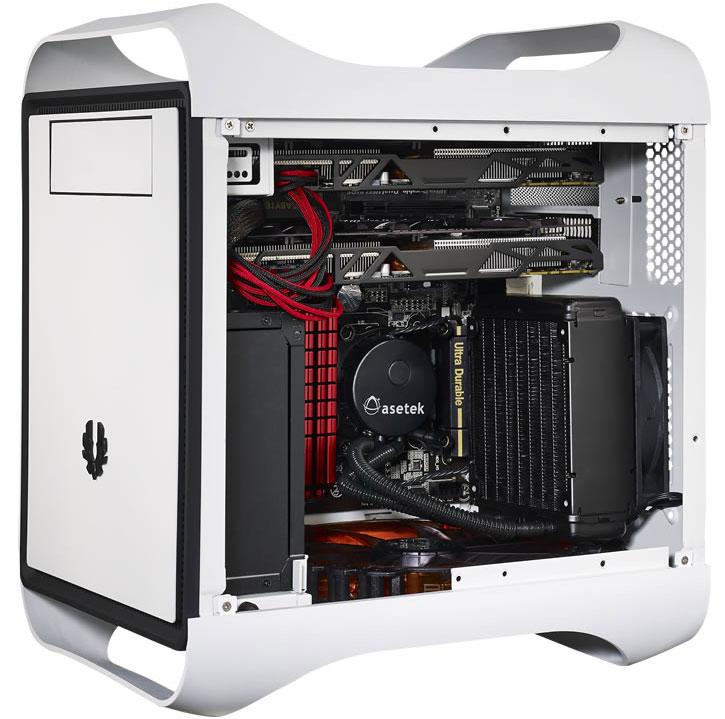

BitFenix Prodigy M — лучшее решение для сборки компактного ПК

Компания BitFenix успела не на шутку взбудоражить рынок, выпустив линейку корпусов Prodigy. Поколение с приставкой «М» названии получило возможность установки материнских плат более привычного форм-фактора mATX. Размеры корпуса весьма скромные — 250х404х359 мм, поэтому такого «малыша» можно запросто оставить прямо на столе.

BitFenix Prodigy M

Prodigy M имеет элегантные симметричные ручки, изготовленные по технологии BitFenix FyberFlex Composite. Они обладают невероятной прочностью вкупе с гибкостью. Поверхность полностью покрыта композитным материалом SoftTouch, что обеспечивает отсутствие отпечатков пальцев и приятные ощущения от прикосновений. Корпус допускает установку 240-мм Slim-радиатора СВО на верхней панели или одного 120-мм на задней стенке.

Инженеры не обошли стороной и доступность скрытой прокладки кабелей. Для этого у корпуса предусмотрены специальные каналы с закругленными кромками. Для установки накопителей предусмотрены салазки для четырех 3.5-дюймовых или пяти 2.5-дюймовых устройств.

Еще одной «фишкой» BitFenix Prodigy M можно назвать гибкость проектирования собственной системы охлаждения внутри системного блока. Если внешние условия охлаждения не удовлетворяют вашим требованиям, то вы можете использовать вентилятор центрального процессора для притока свежего воздуха. В случае невозможности установки «карлсона» в нижней части корпуса можно активировать магнитный экран, который будет препятствовать повторному забору нагретого воздуха внутрь системного блока. Также корзины жестких дисков снабжены антивибрационными звукопоглощающими подушками для уменьшения акустического давления на слух.

Панель ввода/вывода расположена сбоку и оснащена двумя портами USB 3.0, разъемом HD Audio и кнопками включения/перезагрузки. В продаже доступны модели черного и белого цветов, но будем надеяться, что компания примет решение дополнить линейку, добавив к уже существующим моделям другие цвета, как это было реализовано в линейке Prodigy.

BitFenix Prodigy M

Для тех, кто еще только решается приобрести данное чудо инженерии, хотим напомнить, что в мире уже собрано огромное количество конфигураций как с топовыми комплектующими, так и с вполне обычным «железом».

Читайте также: Оранжевое настроение. Обзор корпуса BitFenix Prodigy

Fractal Design Arc XL — лучшее решение по соотношению цена/качество

Шведская компания Fractal Design относительно недавно представила свою новинку Arc XL в сегменте корпусов класса Full Tower. Многие пользователи уже привыкли к необыкновенно строгому и лаконичному дизайну корпусов скандинавского производителя. Fractal Design Arc XL не является исключением.

Fractal Design Arc XL

«Ящик» обладает довольно внушительными размерами при массе 13.8 кг. Боковая панель снабжена окном из тонированного оргстекла. Если правильно подобрать подсветку внутри системного блока, то получится весьма симпатичное решение. Передняя часть полностью выполнена из пластика, благодаря чему удалось снизить вес всего корпуса. Тут же расположены четыре отсека 5.25". Все места забора воздуха снабжены пылевыми фильтрами, снять которые не представляет большого труда. Верхняя крышка предусматривает установку нескольких «вертушек» различного диаметра или радиатора СВО длиной до 360 мм. Всего возможна инсталляция семи вентиляторов. С такой «поддержкой» не перегреется даже самое мощное «железо». В качестве дополнительного бонуса имеется уже интегрированный регулятор скорости вращения на три «карлсона», который выполнен в виде трехходового переключателя на панели ввода/вывода.

Arc XL допускает размещение восьми 3.5-дюймовых HDD и двух 2.5-дюймовых SSD. Если возникнет желание улучшить охлаждение накопителей, то всегда можно развернуть корзины на 90 градусов, чтобы потоки воздуха охлаждали их не поперек, но продольно.

Для подключения внешних накопителей на верхней панели есть два разъема USB 3.0 и USB 2.0.

Осуществлена поддержка новейших E-ATX и XL-ATX материнских плат, а в качестве башенного кулера подойдет любой, но высотой не более 180 мм. В случае, если длина графической карты будет больше 330 мм, то можно снять верхний лоток для жестких дисков, что позволит установить видеокарту длиной 480 мм (найти бы еще такую! — прим. редактора).

Fractal Design Arc XL

Корпус традиционно поддерживает нижнюю установку блока питания  глубиной до 345 мм без нижнего вентилятора. В случае установки вертушки на днище этот параметр уменьшается до 190 мм. Возможность скрытой прокладки кабелей за материнской платой также предусмотрена производителем. Отверстия для заводки проводов за перегородку снабжены сквозными резиновыми заглушками.

Как видите, достоинств у Arc XL предостаточно. С учетом его невысокой цены лучшего решения по соотношению «цена/качество» пока нет.

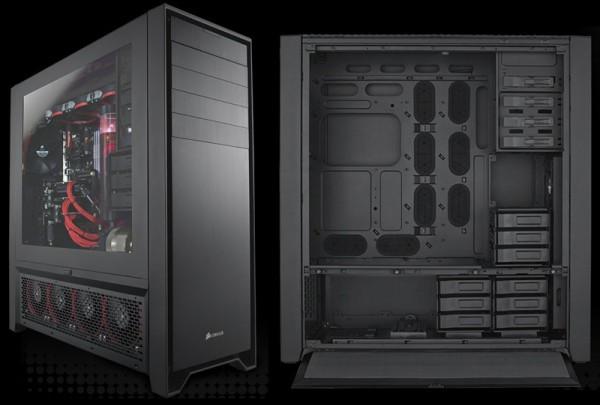

Corsair 900D — лучший Super Tower уходящего года

Что вы будете делать с этой «комнатой»? Аллегория вызывает улыбку, но по-другому назвать Obsidian 900D язык не поворачивается. Новинка тайваньского производителя действительно походит на жилище для компьютерного железа. Новый флагман позволяет собрать практически любую конфигурацию, будь то файловый сервер, экстремально производительный геймерский ПК с несколькими видеокартами на борту или различные вариации моддинг-решений. Корпус имеет по-настоящему исполинские размеры —250х629х650 мм. Он условно разделен на два отсека: верхний, в котором размещается материнская плата и видеокарты, и нижний, служащий для установки блоков питания и радиаторов СВО.

Корпус предлагается в расцветке вулканической горной породы — обсидиана.

Corsair 900D

Да-да, Obsidian 900D поддерживает установку сразу двух «кормушек», как это зачастую практикуется в ультрамощных конфигурациях. Крепятся они вертикально к задней стенке. В этом же отсеке расположены две корзины для жестких дисков, которые при необходимости можно снять, если они мешают установке радиаторов СЖО. Всего допускается установка 9 накопителей, причем эту цифру можно увеличить до 15, если приобрести еще две корзины как дополнительную опцию. Корпус совместим с материнскими платами форм-фактора ATX, E-ATX, HPTX, microATX и Mini-ITX, то есть реализована поддержка двухпроцессорных решений.

Стоит обратить внимание, что у Corsair 900D предусмотрена удобная система прокладки кабелей, которую обязательно оценят как новички, так и профессиональные сборщики. Система охлаждения может похвастаться наличием 15 посадочных мест для вентиляторов, 7 точек крепления радиаторов и 4 сменных пылевых фильтров. В комплект по умолчанию уже входят три 120-мм «карлсона» на передней панели и один 140-мм на задней стенке, работающий на выдув. Для 5.25-дюймовых устройств предусмотрено целых четыре лотка в верхней корзине, где можно, помимо оптического привода, разместить пару реобасов или жидкостный резервуар для полноценной «водянки».

На панели ввода/вывода имеются все необходимые интерфейсы, кнопки и средства индикации, а недостаток eSATA компенсируется наличием hot-swap для быстрой замены жестких дисков.

Corsair 900D

Конечно, Corsair 900D не лишен недостатков, но говорить о них нет смысла, так как они с лихвой покрываются вышеперечисленными достоинствами, а если брать во внимание цену (около 13 000 рублей), то более выгодного решения на рынке попросту не найти.

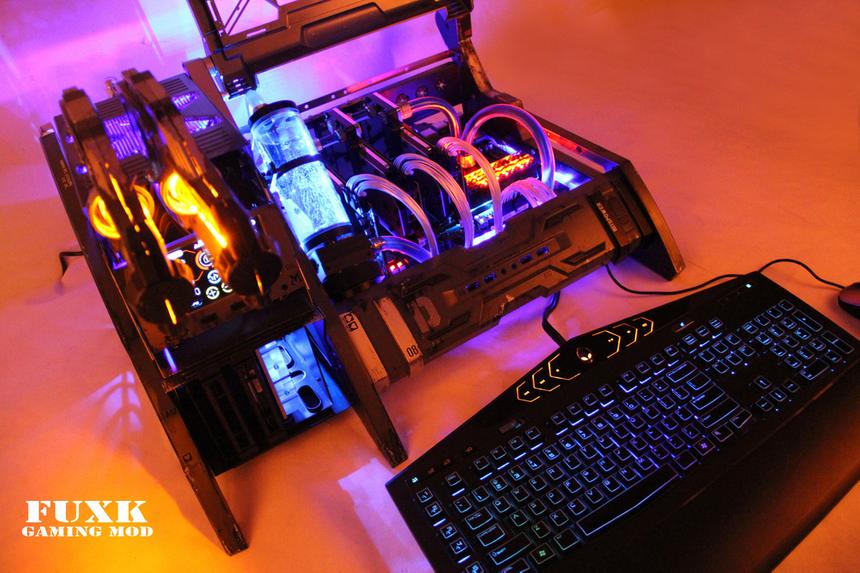

AeroCool Strike-X Air — лучший открытый стенд для оверклокера

Невозможно было обойти стороной очередной удачный продукт уже полюбившейся российским пользователям тайваньской компании AeroCool. Продукция этого производителя славится своим качеством за относительно небольшие деньги. Оверклокерский стенд Strike-X Air не стал исключением. За 4000 рублей корпус предлагает начинающему «разгонщику» довольно солидный по функциональности и своим возможностям открытый кейс.

Устройство имеет очень непривычную конструкцию, но такое решение инженеров связано прежде всего с приданием стенду оригинальности и уникальных особенностей. Strike-X Air поддерживает установку топовых комплектующих, в том числе материнских плат форм-фактора XL-ATX. Модель изготовлена из стали, но с добавлением пластиковых элементов.

AeroCool Strike-X Air

Верхняя вентиляционная сетка с предустановленным 200-мм вентилятором (с подсветкой), помимо функций охлаждения, выполняет роль откидной крышки для мгновенного доступа к внутренним компонентам. Возможно закрепление панели в строго параллельном положении с помощью выдвижного кронштейна, если применяется высоко выступающая система охлаждения. В левой части сгруппированы корзины для 5.25-дюймовых устройств и накопителей, причем последние имеют возможность «горячей» замены.

Органы управления расположились в нижнем правом углу. Здесь же слева находится панель ввода/вывода разъемами аудио, тремя портами USB 2.0 и одним USB 3.0. Блок питания устанавливается за корзиной для жестких дисков с тыльной части корпуса. Опорные шасси имеют вытянутую форму и покрыты слоем резины для предотвращения скольжения. AeroCool Strike-X Air поддерживает установку видеоадаптеров длиной до 330 мм, максимальное количество которых может достигать четырех (режим Quad).

AeroCool Strike-X Air

Вся прокладка кабелей осуществляется за шасси. Однако следует внимательнее относиться к длине выводов блока питания, особенно для питания процессора. В случае его нехватки можно воспользоваться переходником-удлинителем, который, правда, не входит в комплект поставки.
