Лучшее за 2013 год: материнские платы

Уже давно сформировался класс компьютерных энтузиастов, для которых стоимость конечного ПК почти не имеет значения, а вот комплектующие обязательно должны быть топовыми и уникальными. Несмотря на высокую стоимость, подобного рода решения пользуются огромной популярностью, поэтому каждый год производители демонстрируют что-то новенькое и необычное. Сегодня мы рассмотрим лучшие материнские платы, вышедшие в этом году.

Уходящий 2013 год был богат на события, которые привели к появлению целого множества интересных системных плат. Так, Intel выпустила процессоры микроархитектуры Haswell, вместе с ними состоялся анонс материнок на базе обновленных чипсетов и сокета LGA1150. AMD под конец года начала отгрузку материнских плат на базе логики A88X с гнездом FM2+. Были выпущены и процессоры Ivy Bridge-E под LGA2011 и X79 Express. Поэтому не удивительно, что производители выпустили бесчисленное множество плат под новоиспеченные LGA1150 и FM2+, а также обновили линейку материнок под LGA2011.

Сокет LGA2011 все еще популярен в 2013 году

Сама микроархитектура Haswell получилась достаточно удачной. Процессоры Core i5-4000 и Core i7-4000, помимо некоторых архитектурных доработок, обзавелись более мощным графическим ядром, а также новым набором инструкций. Пожалуй, единственным недостатком является неважный отвод тепла от кристалла у десктопных «камней».

Что касается AMD, то здесь компания явно дает понять, что основные силы направлены на развитие гибридных процессоров. Так, «красные» уже три года подряд обновляют линейку своих APU. На наш взгляд, AMD теряет и без того малую долю рынка решений для энтузиастов, где целиком и полностью главенствует Intel. Однако анонсированные APU Kaveri должны преподнести кардинальные изменения.

Уже известно, что вычислительная часть будет основана на микроархитектуре Steamroller (вместо Piledriver), а графическая — на GCN (вместо VLIW). К тому же будет внедрена поддержка гетерогенной архитектуры HSA, обеспечивающей единое адресное пространство оперативной памяти как для процессора, так и для видеокарты. Отметим и долгожданную поддержку интерфейса PCI Express 3.0. Немаловажно и то, что решения FM2+ обратно совместимs с процессорами для FM2 (Richland, Trinity). Данный факт можно считать неоспоримым плюсом платформы AMD.

Не стоит оставлять без внимания платформу X79 Express для энтузиастов, которая в этом году получила обновление в виде процессоров Ivy Bridge-E — самых мощных настольных решений на сегодняшний день.

Материалы по теме: Родительское собрание. Руководство по выбору материнской платы

ASUS Rampage IV Extreme Black Edition — лучшая плата для Intel Ivy Bridge-E

Стоит лишь раз взглянуть на эту плату форм-фактора E-ATX, как сразу становится понятно, что перед вами по-настоящему топовое устройство. В основе Rampage IV Extreme Black Edition лежит системная логика X79 Express — единственно возможный чипсет, не считая серверных, который поддерживает Ivy Bridge-E.

ASUS Rampage IV Extreme Black Edition

Основные особенности Rampage IV Extreme Black Edition:

  • поддержка восьми модулей памяти с эффективной частотой вплоть до 2800 МГц;
  • поддержка массивов видеокарт 4-Way SLI/CrossFire. Четыре разъема PCI Express x16 работают по схеме х16-х8-х8-х8;
  • использование высококачественного ЦАП Cirrus Logic CS4398 с соотношением сигнал/шум 120 дБ и предусилителя TI6120A2 для наушников.

Использование дополнительных контроллеров ASMedia позволило развести на плате восемь портов USB 3.0, четыре дополнительных разъема SATA 3.0 и два порта eSATA 3.0 (при том, что X79 Express аппаратно поддерживает только два SATA 3.0 и вовсе не поддерживает USB 3.0). К тому же Rampage IV Extreme Black Edition, помимо классического гигабитного сетевого контроллера, оснащена встроенным модулем Wi-Fi (IEEE 802.11ac) и Bluetooth 4.0.

Схема питания процессора, состоящая из десяти фаз, станет отличным подспорьем для разгона Ivy Bridge-E. Еще три фазы предназначены для питания системного агента и еще четыре — для памяти. Материнка поддерживает множество различных технологий для разгона, а также обладает решениями, повышающими надежность системы.

Отметим, что в комплект поставки входит OC Panel — пульт, оснащенный жидкокристаллическим дисплеем. С его помощью можно следить за показателями температур системы, управлять оборотами корпусных вентиляторов, а также в режиме реального времени разгонять центральный процессор и память.

I/O-панель ASUS Rampage IV Extreme Black Edition

Rampage IV Extreme Black Edition действительно заслуживает звание лучшей материнской платы для процессоров Ivy Bridge-E, если не лучшей вообще.

Читайте также: Эпик! Обзор материнской платы ASUS RAMPAGE IV EXTREME BLACK EDITION

ASUS MAXIMUS VI IMPACT — лучшая плата форм-фактора mini-ITX

Форм-фактор Mini-ITX (170х170 мм) в последнее время стал очень востребованным на рынке материнских плат. А всё из-за повальной моды на игровые мини-ПК. Конечно же, среди всех устройств особняком стоит MAXIMUS VI IMPACT. В качестве системной логики выступает микросхема Z87 Express.

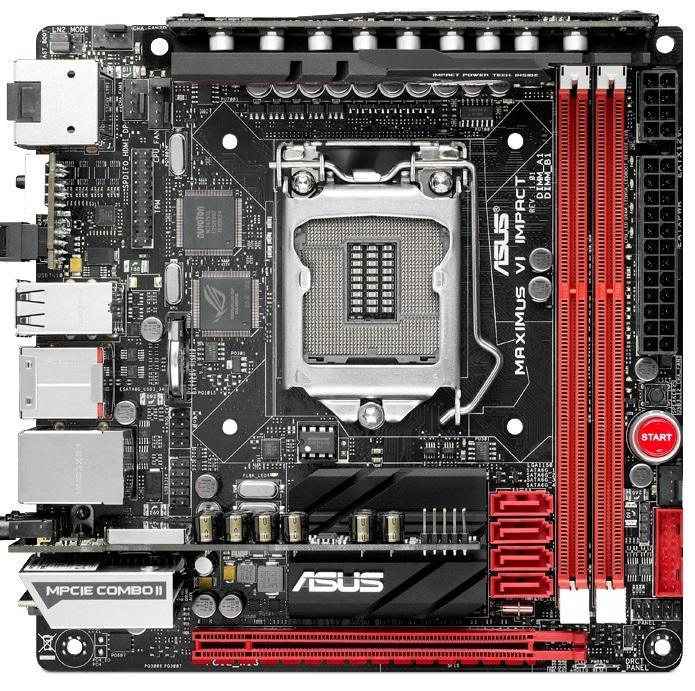

ASUS MAXIMUS VI IMPACT

Несмотря на миниатюрные размеры, материнка может похвастаться обширным списком технологий и возможностей:

  • поддерживается оперативная память DDR3-3000 максимальным объемом до 16 Гбайт в двухканальном режиме;
  • поддерживается Wi-Fi (IEEE 802.11ac) и Bluetooth 4.0;
  • используется высококачественные ЦАП с соотношением сигнал/шум 115 дБ, а также высококачественные предусилители TI LM4562 в звуковом тракте;
  • за питание процессора отвечает 10-фазная цепь, вынесенная в отдельный блок, 60-амперные дроссели и высококачественные конденсаторы;
  • технологии DIGI+, TPU, EPU и Fan eXpert 2 позволяют повысить стабильность, производительность и энергоэффективность системы, а также обеспечить оптимальное охлаждение процессора.

Несмотря на небольшие размеры, MAXIMUS VI IMPACT имеет серьезный потенциал для разгона, которому способствует продуманный BIOS, оснащенный всеми необходимыми функциями.

ASUS MAXIMUS VI IMPACT

Конечно, на базе этой материнки не получится собрать систему с несколькими видеокартами (PEG-порт всего один), но она вполне может «приютить» любой топовой одночиповый графический адаптер. Таким образом, можно построить ПК с небольшими габаритами, но мощной начинкой, а использование системы водяного охлаждения сделают систему еще и бесшумной.

Читайте также: Максимум MAXIMUS’а. Обзор материнских плат ASUS MAXIMUS VI

ASRock Z87M OC Formula — лучшая плата форм-фактора mATX

Z87M OC Formula, разработанная совместно с известным оверклокером Ником Ши (Nick Shih), позволит выжать из процессоров Haswell К-серии все соки. Для этого ее и создали. Помимо материнки форм-фактора mATX, ASRock выпустила еще две Z87 OC Formula: E-ATX-платы с беспроводным модулем (поддерживается стандарт IEEE 802.11ac) и без.

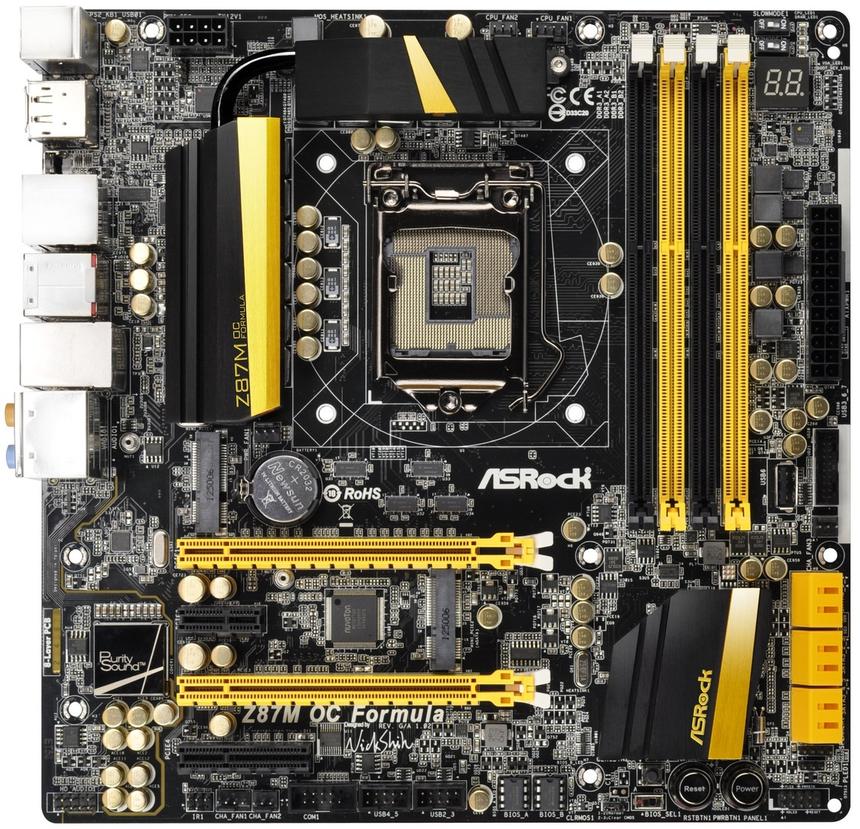

ASRock Z87M OC Formula

Основные особенности Z87M OC Formula:

  • использование 12-фазной схемы питания, мосфетов с технологией Dual-Stack, высококачественные конденсаторов (DIP, POSCAP, MLCC), высокоэффективных дросселей, обеспечивающих на 70% меньше потерь. Для контроля подаваемой нагрузки используется цифровой ШИМ-контроллер, обеспечивающий более эффективное и стабильное питание процессора;

  • печатная плата состоит из восьми слоев и четырех медных подложек. К тому же на текстолит Z87M OC Formula нанесено специальное лаковое покрытие, защищающее устройство от конденсата;

  • использование оверклокерских «улучшайзеров»: POST-кодера и внешних клавиш управления;
  • наличие входа HDMI на I/O-панели устройства.

Плата может подружиться с четырьмя модулями памяти DDR3-3000 объемом до 32 Гбайт. Есть поддержка профилей XMP 1.2/1.3. В наличии пара PCI Express x16, функционирующих по схеме x8-x8, а также «открытый» PCI Express x4.

ASRock Z87M OC Formula

Как и у других высококачественных аналогов от ASUS и MSI, используется продвинутая аудиосистема Purity Sound с применением высококачественного преампа TI NE5532. И это далеко не всё эксклюзивные особенности данной материнской платы!

MSI Z87 XPOWER — лучшая плата для Intel Haswell

Сейчас на рынке для процессоров Haswell есть приличное количество топовых решений от ASUS, ASRock, GIGABYTE и EVGA. Но мы хотим обратить ваше внимание на устройство под названием Z87 XPOWER компании MSI на базе набора логики Z87 Express. Примечательной особенностью платы является использование малораспространенного форм-фактора XL-ATX (345х264 мм). Бандурина у MSI получилась — будь здоров!

MSI Z87 XPOWER

Перечислим основные особенности платы:

  • поддержка оперативной памяти DDR3-3000. Максимальный объем — 32 Гбайт;
  • пять разъемов PCI Express x16, которые поддерживают установку массивов видеокарт по схеме х8-х8-х8-х8;
  • использование геймерской гигабитной сетевой карты Killer E2205;

  • текстолит девайса имеет восемь проводящих слоев с повышенной плотностью стекловолокна, а также изоляцией силовых дорожек питания. 32-фазная система питания охлаждается мощными радиаторами, объединенными тепловой трубкой. В системе питания используются высокоэффективные конденсаторы Hi-c и ферритовые катушки SFC, которые позволяют (по заверениям MSI) поднять энергоэффективность на 93% и КПД на 20%.

MSI Z87 XPOWER

Благодаря дополнительным контроллерам ASMedia материнская плата располагает десятью разъемами SATA 3.0 и двенадцатью портами USB 3.0. Есть у Z87 XPOWER поддержка Wi-Fi (IEEE 802.11n) и Bluetooth 4.0.

GIGABYTE G1.Sniper A88X — лучшая плата для AMD Kaveri и Richland

Не оставим без внимания и платформу AMD. В рамках этой статьи речь пойдет о материнской плате GIGABYTE G1.Sniper A88X, предназначенной для APU. Основной компонент устройства — недавно вышедший чипсет AMD A88X.

GIGABYTE G1.Sniper A88X

Перечислим основные особенности платы:

  • поддержка процессоров AMD Kaveri, анонс которых запланирован на середину января следующего года. При этом у устройства есть полная совместимость с «камнями» двух прошлых поколений: Richland и Trinity;
  • поддержка оперативной памяти DDR3-2400 максимальным объемом до 64 Гбайт;
  • использование высококачественных конденсаторов Nichicon Pro Audio и позолоченных аудиоразъемов совместно с предусилителем GIGABYTE AMP-UP. Также в системе используется заменяемый операционный усилитель OP-AMP;
  • применение технологии Ultra Durable 4 Plus, которая обеспечивает повышенную стабильность и надежность системы, а также снижает электрические потери в силовых цепях материнской платы. При сборке G1.Sniper A88X используются только твердотельные конденсаторы и полевые транзисторы Low RDS с пониженным сопротивлением канала, что снижает нагрев силовой цепи, обеспечивая более щадящие условия работы.

Но это еще не всё. Технология One Fuse per USB Port гарантирует стабильную работу USB-портов, если какой-либо из них вышел из строя. Для каждого разъема используется индивидуальный предохранитель.

GIGABYTE G1.Sniper A88X

G1.Sniper A88X однозначно удалась! Остается лишь дождаться выхода APU Kaveri, чтобы максимально использовать потенциал данной платы.
