С холодным сердцем. Обзор четырех процессорных кулеров: Thermalright Macho Black, Thermalright Archon SB-E X2, Gelid The Black Edition и ZALMAN CNPS12X

Современные процессоры отличаются очень горячим нравом, и пользователю, желающему побаловать себя разгоном, нужна массивная система охлаждения с большим числом теплотрубок и возможностью подключения сразу нескольких вентиляторов. Как раз несколько подобных устройств прибыло в нашу тестовую лабораторию. Посмотрим, как они справятся со сверхгорячим Core i7-4770K.
С холодным сердцем. Обзор четырех процессорных кулеров: Thermalright Macho Black, Thermalright Archon SB-E X2, Gelid The Black Edition и ZALMAN CNPS12X

Идеальный процессорный кулер должен быть одновременно эффективным, тихим и компактными. Но, как известно, большинство полезных воздушных систем охлаждения имеют монструозный внешний вид, далеко не маленькие размеры и вес. Ведь для отвода большого количества тепла нужны мощный воздушный поток и большая площадь рассеивания энергии. Поэтому при выборе процессорного кулера не получится угодить всем, придется идти на компромиссы.

Каждый производитель всегда стремится представить потенциальным покупателям такое устройство, которое будет обладать уникальными особенностями: кто-то увеличивает диаметр вентиляторов и их количество; кто-то разрабатывает оригинальную форму теплотрубкок; кто-то уповает на эффективность аэродинамических свойств. Каждый из представленных в данном обзоре охладителей имеет в своей конструкции интересные решения. Посмотрим, какие из них окажутся наиболее удачными на практике.

Технические характеристики

Как всегда, мы уделим внимание изучению конструктивных особенностей представленных систем охлаждения, определим удобство установки и надежность креплений каждой из них, а потом проверим их уровень шума и температурные показатели. Но для начала посмотрим на технические показатели кулеров, объединенные в общую таблицу.

Наименование устройстваThermalright Macho BlackThermalright Archon SB-E X2Gelid The Black EditionZALMAN CNPS12X
Размеры радиатора140x102x162 мм155x53,6x170 мм109x126x160 мм151x132x154 мм
Материал радиатораАлюминийАлюминийАлюминийАлюминий
Вес радиатора710 г750 г990 г1000 г
Количество теплотрубок6876
Материал основанияМедьМедьМедьМедь
Размеры вентиляторов2x 152x140x26,5 мм2x 152x140x26,5 мм1x 120x120x25 мм 1x 120x120x25 мм3x 120x120x30 мм
Количество вентиляторов2223
Скорость вращения вентилятора900-1300 об/мин900-1300 об/мин750-1600 об/мин850-1200 об/мин
Тип подшипника вентилятораГидродинамическийКаченияГидродинамический
Воздушный поток вентилятора28,3-73,6 CFM28,3-73,6 CFM52,4-89,1 (58-98,6) CFM
Уровень шума вентилятора17-21 дБ17-21 дБ25,4 (25,5) дБ22-24 дБ
Вес вентиляторов160 г175 г
Совместимость с платформамиIntel: Socket LGA 775/1150/1155/1156/1366/2011 AMD: Socket AM2/AM2+/AM3/AM3+/FM1/FM2
Ориентировочная стоимость1 800 руб.2 700 руб.2 000 руб.2 200 руб.

Параметры представленных кулеров приблизительно схожи. Можно отметить незначительные отличия в количестве тепловых трубок, скорости вращения лопастей вентиляторов, а также их количестве. Однако габариты радиатора Archon SB-E X2 примерно вдвое меньше, чем у других участников тестирования. Интересно узнать, как все они проявят себя в деле, ибо «на бумаге» характеристики кулеров впечатляют!

Thermalright Macho Black

Macho Black позиционируется производителем как устройство для геймеров и энтузиастов. Его конструкция и материалы идентичны хорошо знакомому HR-02 (Macho). Отличия наблюдаются лишь в расцветке, используемых вентиляторах, а также в их количестве. Так, радиатор Macho Black обзавелся черным никелированным покрытием. Отсюда и обновленное название устройства.

Если все традиции были соблюдены, то «черный Мачо» должен тихо работать, но эффективно охлаждать любой современный центральный процессор.

Комплектация

Macho Black поставляется в яркой черно-зеленой картонной коробке. В комплект поставки, помимо радиатора и двух вентиляторов, входят: набор крепежей и винтов для процессорных сокетов Intel и AMD, инструкция, прокладки, гасящие вибрации, и скобы для крепления вентиляторов, переходник для подключения двух вертушек к одному разъему, термопаста Thermalright ChillFactor III и полноразмерная отвертка с логотипом компании.

Упаковка Thermalright Macho Black

Упаковка Thermalright Macho Black

Комплект поставки Thermalright Macho Black

Комплект поставки Thermalright Macho Black

Все детали, идущие в комплекте, выполнены качественно, нареканий к ним нет. Длинная отвертка, безусловно, является приятным дополнением. Спасибо, Thermalright!

Конструкция и установка

Конструкция Macho Black представляет собой медное основание, через которое проходит 6 теплотрубок, на которые, в свою очередь, насажена 31 металлическая пластина. По всей площади пластин имеется перфорация для лучшего теплоотвода, а также сквозное отверстие для доступа к крепежу кулера. Три трубки проведены вертикально, еще три изогнуты в сторону. Подобная конструкция смещает весь радиатор с вентиляторами относительно основания, что позволяет устанавливать эту огромную башню в узкое пространство на материнской плате между подсистемой питания процессора и слотами DIMM.

Thermalright Macho Black, вид спереди

Thermalright Macho Black, вид спереди

Thermalright Macho Black, вид сзади

Thermalright Macho Black, вид сзади

Thermalright Macho Black, вид сверху

Thermalright Macho Black, вид сверху

Thermalright Macho Black, вид сбоку

Thermalright Macho Black, вид сбоку

С двух сторон радиатора при помощи металлических зажимов крепятся два комплектных вентилятора Thermalright TY-147. Их необходимо установить так, чтобы один работал на выдув, другой — на вдув, тем самым ускоряя прогон воздуха сквозь ребра радиатора. Провода вентиляторов имеют черную оплетку. В оригинальном Macho, как известно, используется один вентилятор TY-140. Впрочем, вертушки идентичны по всем параметрам, кроме цвета.

Вентилятор Thermalright Macho Black

Вентилятор Thermalright Macho Black

Черный никелированный радиатор и белые лопасти вентиляторов в сборе смотрятся весьма внушительно и красиво.

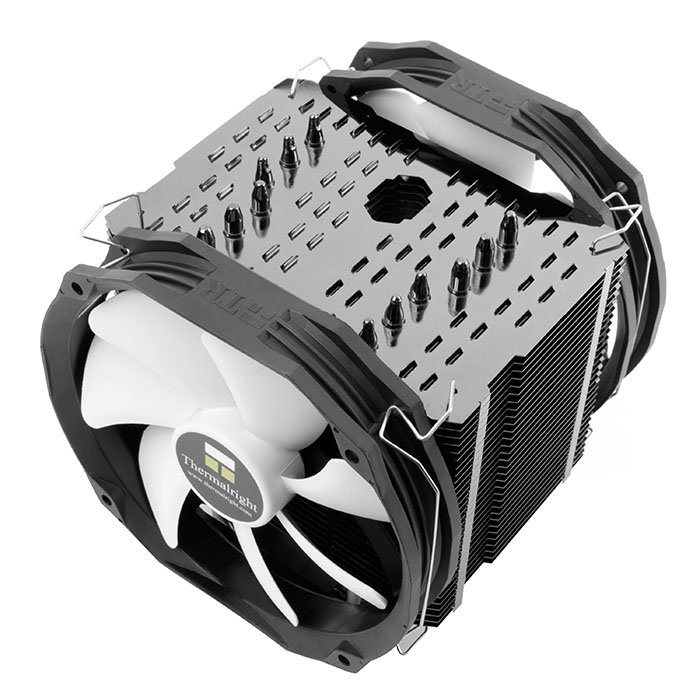

Thermalright Macho Black, общий вид в сборе

Thermalright Macho Black, общий вид в сборе

В основании кулера используется отполированная до зеркального состояния медная никелированная подошва. Отпечаток термопасты на ней получился равномерным, но с присущим (из-за продольной выпуклости основания) всем кулерам Thermalright следом более сильного прижима по центру.

Основание Thermalright Macho Black

Основание Thermalright Macho Black

Установка кулера занимает 10-20 минут в зависимости от сноровки пользователя. Сначала необходимо инсталлировать на оборотной стороне платы бекплейт, идущий в комплекте. Далее, перевернув «мамку» обратно на лицевую сторону, нужно вкрутить винты и закрепить раму, при помощи которой и будет держаться устройство. Остается только прижать основание кулера к процессору перекладиной, предварительно удалив наклейку с подошвы и нанеся термопасту.

Это верно не для всех материнских плат. Мы использовали ASUS MAXIMUS VI FORMULA, которая имеет высокие радиаторы охлаждения подсистемы питания. Macho Black в собранном виде оказался настолько огромен, что даже его конструктивная «фишка» в виде смещенного центра не спасла ситуацию. Как ни крути эту башню, но нормально встать она сможет только на материнку с невысокими элементами околосокетного пространства. В противном случае придется либо использовать один вентилятор, либо постараться закрепить второй «карлсон» на два-три сантиметра выше.

Thermalright Archon SB-E X2

Archon SB-E X2 в два раза уже, чем Macho Black, что позволяет устанавливать данный кулер на материнские платы с любой конфигурацией разъемов оперативной памяти. Как видно из названия, устройство предназначено для охлаждения процессоров Sandy Bridge-E и Ivy Bridge-E. Узкий радиатор позволяет не перекрывать слоты DIMM ни слева, ни справа.

Archon SB-E X2 и оперативная память

Archon SB-E X2 и оперативная память

Хоть Archon SB-E X2 и вдвое уже Macho Black, но у него больше трубок и пластин.

Комплектация

Кулер поставляется в простой картонной коробке. Из отличительных черт присутствует только название устройства. Комплектация Archon SB-E X2 ничем особенным от Macho Black не отличается, разве что кулер оснащен несколько иной прижимной пластиной. Все на месте и расфасовано по пакетикам: набор креплений и винтов для всех современных сокетов, вибропрокладки, кабель для подключения двух кулеров к одному разъему, ключ для сборки, проволочные скобы для крепления вентиляторов, термопаста Thermalright ChillFactor III и инструкция.

Упаковка Thermalright Archon SB-E X2

Упаковка Thermalright Archon SB-E X2

Комплект поставки Thermalright Archon SB-E X2

Комплект поставки Thermalright Archon SB-E X2

Конструкция и установка

Через медное основание Archon SB-E X2 проходят 8 теплотрубок, на которых закреплены 44 алюминиевых пластины. Радиатор относительно основания расположен без смещений.

Thermalright Archon SB-E X2, вид спереди

Thermalright Archon SB-E X2, вид спереди

Thermalright Archon SB-E X2, вид сбоку

Thermalright Archon SB-E X2, вид сбоку

Thermalright Archon SB-E X2, вид сверху

Thermalright Archon SB-E X2, вид сверху

Вентиляторы TY-141 крепятся с двух сторон скобами. Провода «карлсонов» защищены оплеткой. В предыдущей модификации Archon SB-E использовался вентилятор TY-150, работающий более эффективно, но и более шумно.

Вентиляторы Thermalright Archon SB-E X2

Вентиляторы Thermalright Archon SB-E X2

Неброские зеленый и горчичный цвета вентиляторов отлично гармонируют с никелированным отблеском радиатора.

Thermalright Archon SB-E X2, общий вид

Thermalright Archon SB-E X2, общий вид

Так же, как у Macho Black, с процессором соприкасается зеркальная искривленная подошва. В основании имеется отверстие для установки винта, при помощи которого можно увеличить прижим кулера к CPU.

Отпечаток термопасты схож с отпечатком Macho Black.

Основание Thermalright Archon SB-E X2

Основание Thermalright Archon SB-E X2

Крепление Thermalright Archon SB-E X2

Крепление Thermalright Archon SB-E X2

Установка Archon SB-E X2 не займет много времени. Процесс инсталляции можно описать как простой. Для начала устанавливаем бекплейт, винты-стойки и основание для крепления. Далее намазываем термопасту, ставим кулер на процессор и прижимаем его сверху перекладиной. Для изменения усилия прижима используем специальный ключ, идущий в комплекте.

Однако при достаточно сильном затягивании всех винтов крепления радиатор все равно ощутимо «скользит» по поверхности теплораспределительной крышки процессора.

Установка на уже упомянутой MAXIMNUS VI FORMULA прошла без каких-либо осложнений. Радиатор вместе с двумя вентиляторами свободно поместился между компонентами материнки.

Хоть радиатор у SB-E X2 и узкий, но он очень широкий, поэтому частично перекрывает первый верхний слот расширения. В нашем случае это оказался PCI Express x1. На это, конечно же, стоит обратить внимание при покупке кулера.

Gelid The Black Edition

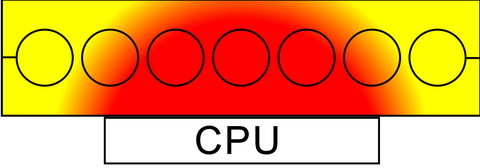

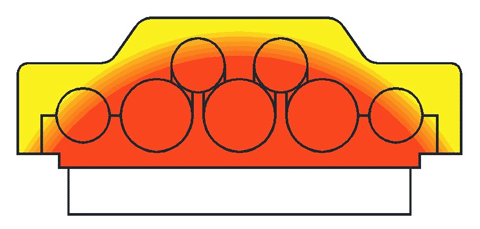

Еще один представитель «кубических» процессорных кулеров — The Black Edition компании Gelid Solutions. Что может предложить нам эта фирма? Во-первых, классическую двухбашенную конструкцию. Во-вторых, интересное расположение тепловых трубок в основании. Инженеры Gelid Solutions (или маркетологи — скоро узнаем!) заявляют, что расположение трубок ровно в ряд не эффективно. Поэтому производитель сделал трубки разного диаметра. Те, что потолще, разместил по центру медного основания. Более тонкие трубки — справа, слева и сверху. Таким образом, тепло, выделяемое процессором, отдается всем трубкам, а не только тем, что находятся в непосредственной близости к кристаллу.

Комплектация

The Black Edition поставляется в тонкостенной коробке, изобилующей всевозможными изображениями кулера. Комплект поставки вполне стандартный: радиатор, два вентилятора, набор креплений и винтов, проволоки для монтажа вертушек, шприц с термопастой, инструкция.

Упаковка Gelid The Black Edition

Упаковка Gelid The Black Edition

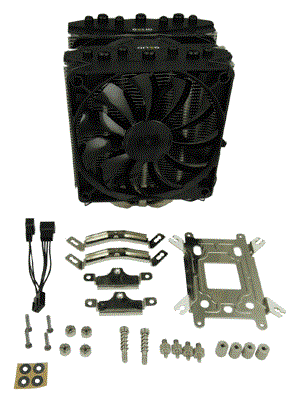

Комплект поставки Gelid The Black Edition

Комплект поставки Gelid The Black Edition

Конструкция и установка

Радиатор, как мы уже говорили, состоит из двух частей. Основу составляют 7 теплотрубок, согнутых перевернутой буквой «П». Каждую половинку пронизывает 44 алюминиевых пластины. Один вентилятор крепится между ними, второй — с внешней стороны. Основание кулера немного смещено относительно центра.

Gelid The Black Edition, вид спереди

Gelid The Black Edition, вид спереди

Gelid The Black Edition, вид сбоку

Gelid The Black Edition, вид сбоку

Gelid The Black Edition, вид сверху

Gelid The Black Edition, вид сверху

В конструкции The Black Edition используются разные «карлсоны». Так, между блоками крепится «тихий» вентилятор стандартного размера — 25 мм. Сбоку устанавливается «тонкий», толщиной 15,8 мм. Подобное решение призвано уменьшить конфликт кулера с модулями оперативной памяти. Отметим, что диаметр обеих вертушек равен 120 мм. «Тихий» вентилятор имеет всего 6 лопастей, «тонкий» — 11 «лепестков».

Вентиляторы Gelid The Black Edition

Вентиляторы Gelid The Black Edition

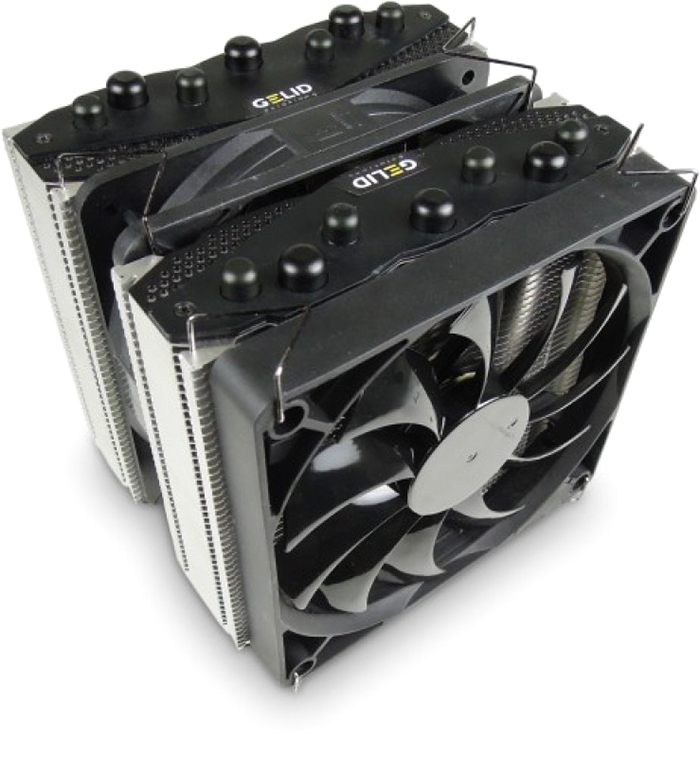

Свое «гламурное» название, что неудивительно, кулер получил не только за счет использования в черных вентиляторов, но и за счет черного пластикового кожуха.

Медное основание кулера шероховатое, отполировано плохо. Однако отпечаток термопасты получился ровным — по этому параметру нареканий к поверхности нет.

Основание Gelid The Black Edition

Основание Gelid The Black Edition

Процесс сборки кулера и его установки оказался чуть более сложным, чем в случае с Thermalright, но тоже не занял много времени. Порядок следующий: сначала крепится бекплейт, затем винты-стойки и две рамки для посадки кулера при помощи уже имеющегося у основания охладителя металлического зажима.

The Black Edition встал на свое место как влитой, и умудрился ничего не перекрыть.

ZALMAN CNPS12X

Познакомимся, пожалуй, с самым необычным участником сегодняшнего тестирования. Впрочем, своими округлыми, витиеватыми формами ZALMAN «заманивает» покупателей уже давно. CNPS12X, помимо обтекаемых форм, имеет целых три вентилятора. ZALMAN позиционирует свое детище как «высокопроизводительное охлаждающее устройство с особым строением ребер радиатора и применением технологии прямого контакта тепловых трубок». Также это единственный участник тестирования, обладающий подсветкой.

ZALMAN CNPS12X

ZALMAN CNPS12X

Никелированное покрытие кулера производитель назвал «чёрной жемчужиной». Также заявлен улучшенный на 50% отвод тепла от процессора благодаря использованию в их составе композитных материалов.

Кулер получился интересным, но сможет ли он справиться с поставленными задачами?

Комплектация

CNPS12X прибыл к нам в яркой черно-голубой картонной коробке. Внутри был обнаружен сам кулер, заключенный в жесткий пластиковый кожух, а также набор креплений, винтов и прокладок для установки, переходник с резистором (автоматически понижает обороты) для подключения вентиляторов к материнской плате, термопаста ZM-STG2, угловой шестигранник и инструкция. Как видите, есть все необходимое.

Упаковка ZALMAN CNPS12X

Упаковка ZALMAN CNPS12X

Комплект поставки ZALMAN CNPS12X

Комплект поставки ZALMAN CNPS12X

Качество исполнения всех компонентов в комплекте поставки находится на очень хорошем уровне. Никаких заусенцев на радиаторе и прочих недостатков не выявлено. Все аккуратно разложено по пакетикам.

Конструкция и установка

Радиатор CNPS12X состоит из двух частей. Обе имеют круглую форму. В каждой из частей, традиционно для кулеров ZALMAN, есть углубление для вентиляторов. Еще один «ветродуй» располагается в центре между радиаторами. Все три вертушки — несъемные. На наш взгляд, весьма спорное решение, однако оно позволяет сделать конструкцию более компактной. С другой стороны, нельзя будет самостоятельно поменять вышедший из строя «карлсон», тем более, что производитель в угоду аэродинамическим показателям один из вентиляторов сделал отличным от двух других. Так, крыльчатки утоплены в углублениях ребер радиатора, что должно создавать образование дополнительного воздушного потока и способствовать более быстрому охлаждению металла. Все три «пропеллера» имеют размах 120 мм, снабжены прозрачными лопастями и оснащены LED-подсветкой. В работе синяя подсветка в сочетании с шарообразной формой блестящего радиатора смотрится весьма привлекательно.

Каждая часть имеет по 56 алюминиевых пластин. Всего насчитывается шесть теплотрубок.

ZALMAN CNPS12X, вид спереди

ZALMAN CNPS12X, вид спереди

ZALMAN CNPS12X, вид сбоку

ZALMAN CNPS12X, вид сбоку

ZALMAN CNPS12X, вид сверху

ZALMAN CNPS12X, вид сверху

Основание выполнено по технологии W-DTH. Как бы в ZALMAN ее не назвали, но в простонародье это именуют прямым контактом тепловых трубок с охлаждаемой поверхностью. Данная технология (в теории) должна увеличить скорость отвода тепла от процессора.

С верхней стороны основания трубки закрыты металлической площадкой, к которой крепится прижимная рамка кулера. Несмотря на естественную неровность подошвы радиатора, состоящую из отполированных тепловых трубок, отпечаток получился достаточно равномерным.

Основание ZALMAN CNPS12X

Основание ZALMAN CNPS12X

С установкой CNPS12X пришлось повозиться. В комплекте поставки можно найти множество разнообразных винтиков и гаечек, что поначалу тормозит процесс сборки. Инструкция вовремя пришла на помощь. Крепление бекплейта сопряжено с подстройкой пластиковых направляющих под отверстия креплений и необходимостью приклеивания двусторонних накладок. Далее в отверстия бекплейта вставляются винтики, имеющие внутреннюю резьбу, в которые вкручиваются стойки. Затем необходимо установить крепежные рамки и закрутить их гайками. Напоследок придется поработать шестигранником для прижима кулера к процессору. В общем, установку можно было бы сделать и попроще.

Форма радиатора без проблем позволила установить кулер на нашем стенде.

Тестирование

Теперь пришло время проверить наши кулеры в боевых условиях. Для этого мы решили дать им серьезную нагрузку, с которой справится не каждая система охлаждения! После всех тестов нам даже удалось выделить одного явного и безоговорочного лидера.

Тестовый стенд и методика тестирования

Для проверки кулеров мы использовали следующую конфигурацию тестового стенда:

  • Процессор — Intel Core i7-4770K
  • Материнская плата — ASUS MAXIMUS VI FORMULA
  • Оперативная память — Corsair CMX8GX3M2A1600C9, 2x 4 Гбайт
  • Накопитель — OCZ Vertex 3, 360 Гбайт
  • Блок питания — LEPA G-1600, 1600 Вт
  • Операционная система — Windows 7 Максимальная х64

Известно, что Core i7-4770K, построенный на базе архитектуры Haswell, имеет небольшой уровень TDP (87 Вт), но по факту в разогнанном состоянии может выделять до 250-300 Вт энергии. Мы решили не тестировать кулеры на номинальной частоте. При помощи разблокированного множителя Core i7-4770K был сначала разогнан до 4000 МГц, а затем и до 4500 МГц.

Для тестирования кулеров использовалась идущая в комплекте термопаста. Нагрузка на CPU подавалась при помощи утилиты LinX 0.6.4 (с использованием максимального объема памяти). Программным методом фиксировалась максимальная температура процессора. Все кулеры охлаждали тестовый «камень» в трех режимах: при минимальных, средних и максимальных оборотах вентиляторов. Тест считался пройденным успешно, если температура процессора не достигала максимально допустимого значения — 100 градусов Цельсия и, как следствие, не срабатывал троттлинг. Температура окружающей среды составляла 22 градуса Цельсия.

Результаты тестирования

Температура процессора в простое Thermalright Macho Black, Thermalright Archon SB-E X2, Gelid The Black Edition, ZALMAN CNPS12X

Температура процессора в простое Thermalright Macho Black, Thermalright Archon SB-E X2, Gelid The Black Edition, ZALMAN CNPS12X

Для начала посмотрим, как проявили себя все устройства в состоянии простоя при частоте 4000 МГц. Как видите, лучше всех себя показали Thermalright Archon SB-E X2 и ZALMAN CNPS12X. Хотя разница тут незначительная и вполне допустимая. Все экземпляры удерживают температуру на нормальном уровне.

Результаты тестирования Thermalright Macho Black

Результаты тестирования Thermalright Macho Black

Macho не выдержал нагрузки на минимальных оборотах вентиляторов при частоте 4500 МГц: 100 градусов Цельсия и троттлинг 2%. Эх, задача поставлена не из легких.

Результаты тестирования Thermalright Archon SB-E X2

Результаты тестирования Thermalright Archon SB-E X2

А вот SB-E X2 показывает превосходные результаты! Температура процессора не поднялась выше 75 градусов Цельсия. На наш взгляд, подобный результат связан из-за использования большого количества тепловых трубок и прижимной конструкции крепления.

Результаты тестирования Gelid The Black Edition

Результаты тестирования Gelid The Black Edition

The Black Edition не справился с нагрузкой при минимальных оборотах вентилятора не только в режиме 4500 МГц, но и при частоте процессора 4000 МГц. Сработал троттлинг в размере 5% и 4% соответственно при достижении стоградусной отметки.

Результаты тестирования ZALMAN CNPS12X

Результаты тестирования ZALMAN CNPS12X

CNPS12X показал себя лучше, но тоже допустил появление троттлинга 3% при минимальных оборотах вертушек на частоте 4,5 ГГц.

На фоне всех протестированных процессорных охладителей Archon SB-E X2 заметно выделяется. Однако отметим, что любой из представленных в этом обзоре образцов вполне способен справиться с охлаждением Core i7-4770K в режиме автоматического регулирования скорости вращения вентиляторов.

Уровень шума Thermalright Macho Black, Thermalright Archon SB-E X2, Gelid The Black Edition, ZALMAN CNPS12X

Уровень шума Thermalright Macho Black, Thermalright Archon SB-E X2, Gelid The Black Edition, ZALMAN CNPS12X

Тут ситуация складывается обратная. Thermalright Archon SB-E X2 оказался самым шумным кулером в тесте. Но ему это простительно, учитывая демонстрируемую эффективность охлаждения. Чисто субъективно: уровень шума вентиляторов всех кулеров на средних оборотах находится в зоне комфорта, а при минимальной частоте вращения их почти не слышно.

Заключение

С учетом суровости нашей методики язык не поворачивается подвергнуть критике протестированные сегодня системы охлаждения. Все кулеры так или иначе справились со своей задачей.

Thermalright Macho Black может вызвать проблемы с установкой на материнских платах с высокими элементами, но он имеет хорошие шумовые показатели и демократичную цену.

Gelid The Black Edition показался не таким качественным, как остальные кулеры, но он имеет интересные конструктивные особенности и также относительно невысокую цену.

ZALMAN CNPS12X имеет сложную схему установки и неразборную конструкцию, но работает достаточно тихо и эффективно.

Выбор редакции

Выбор редакции

В итоге каждое из вышеперечисленных устройств, несомненно, заслуживает право находиться в корпусе мощного компьютера, однако больше всех нас поразил Archon SB-E X2. Такие результаты охлаждения способна продемонстрировать не каждая «водянка». Отметим и относительную компактность конструкции Archon SB-E X2. К недостаткам можно отнести хлипкое крепление, позволяющее «ездить» кулеру по поверхности CPU, высокий уровень шума и высокую цену (в сравнении с представленными сегодня девайсами). Поэтому сравнивать «Архон» с Macho Black, The Black Edition и CNPS12X элементарно нет смысла. Тем не менее, мы считаем, что двухвентиляторный Archon SB-E X2 достоин награды «Выбор редакции», так как является венцом однобашенных воздушных систем охлаждения.
