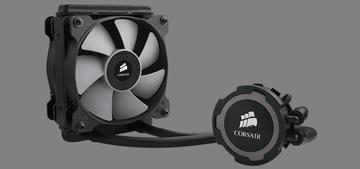

Живая вода. Обзор СВО Corsair H75 Hydro Series

Как обеспечить эффективное охлаждение процессора без размещения на материнской плате громоздкого радиатора? Самым подходящим вариантом станет небольшая и простая в эксплуатации система водяного охлаждения, например, универсальная и незамысловатая Corsair H75. Посмотрим, на что она способна.

Компания Corsair уже длительное время производит не только качественную оперативную память, блоки питания, накопители и периферию, но и системы охлаждения для центральных процессоров. На выбор в ее продуктовых линейках доступны и воздушные охладители, и жидкостные. H75 относится к среднему классу.

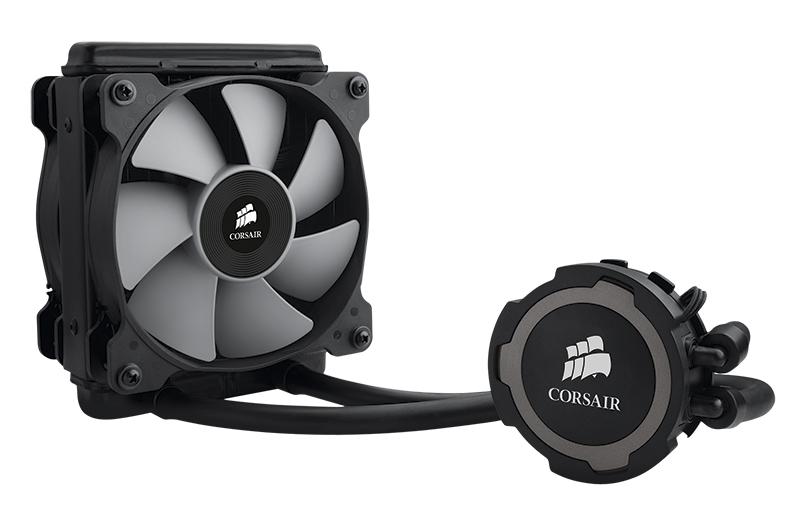

Corsair H75 Hydro Series

По заявлениям производителя, эта СВО обеспечивает эффективный отвод тепла от центрального процессора при сохранении компактных размеров конструкции. Рассказывать о том, что лучше — водяное охлаждение или воздушное — мы здесь не будем. Недавно на нашем сайте была опубликована содержательная статья на эту тему, с которой, несомненно, стоит ознакомиться.

Возвращаясь к H75 отметим, что для потенциального покупателя также важна будет простота установки и эксплуатации «водянки». Так, данная СВО не требует залива жидкости. Именно поэтому подобный тип устройств называют необслуживаемым. H75 подойдет для установки на большинство современных процессоров. В комплекте с кулером идет два 120-мм вентилятора. Общую картину дополняют медное основание водоблока, а также наличие тихого керамического подшипника в помпе. Как всегда, на словах все хорошо. Проверим, как все окажется на деле.

Технические характеристики

 Corsair H75 Hydro SeriesThermaltake Water 3.0 PerformerAntec Kuhler H2O 920Cooler Master Seidon 120XL
Размеры радиатора152x120x25 мм151x120x27 мм151x120x49 мм150x120x38 мм
Материал радиатораАлюминийАлюминийАлюминийАлюминий
Материал основанияМедьМедьМедьМедь
Размеры вентиляторов120x120x25 мм120x120x25 мм120x120x25 мм120x120x25 мм
Количество вентиляторов2222
Скорость вращения вентилятора800-2000 об/мин1000-2000 об/мин700-2400 об/мин600-2400 об/мин
Воздушный поток вентилятора54 CFM99 CFM110 CFM19-86 CFM
Уровень шума вентилятора31,4 дБ20 дБ43 дБ19-40 дБ
Вес-8,6 Н10,8 Н-
Совместимость с платформамиLGA: 1150, 1155, 1156, 1366, 2011 AM2, AM2+, AM3, AM3+, FM1, FM2LGA: 1150, 1155, 1156, 1366, 2011 AM2, AM2+, AM3, AM3+, FM1, FM2LGA: 1150, 1155, 1156, 1366, 2011 AM2, AM2+, AM3, AM3+, FM1, FM2LGA: 1150, 1155, 1156, 1366, 2011 AM2, AM2+, AM3, AM3+, FM1, FM2
Ориентировочная стоимость~3 350 руб.~3 400 руб.~3 600 руб.~3 300 руб.
Уточненная стоимость по данным price.ru

Параметры всех приведенных СВО очень близки, но уточним несколько моментов. Одни производители размещают информацию о только максимальных или же только минимальных значениях. Другие не приводят каких-либо характеристик вообще. Это необходимо учитывать.

Комплектация, конструкция и установка

Крупная черная коробка из плотного картона с надписями и изображениями системы водяного охлаждения содержит в себе все необходимое для установки системы. В подложке специальной формы уложены: скрепленный гибкими шлангами с радиатором водоблок, крепления для процессоров AMD и Intel, переходник для подключения двух вертушек к одному разъему на материнской плате, два вентилятора диаметром 120 мм и инструкция по установке. Все компоненты СВО имеют высокое качество исполнения.

Упаковка Corsair H75 Hydro Series

Комплект поставки Corsair H75 Hydro Series

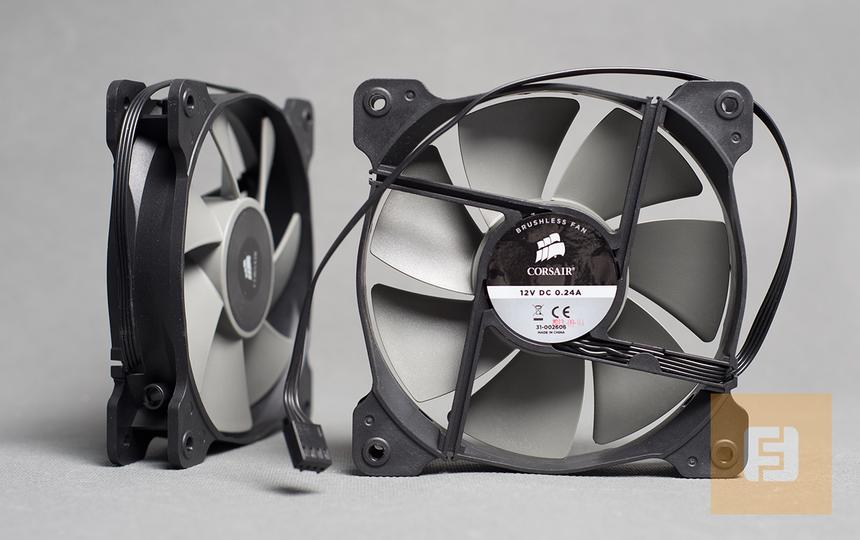

Вентиляторы Corsair H75 Hydro Series

Радиатор достаточно тонкий и легкий. Конструктивно он состоит из множества мелких ребер. По периметру резервуара есть отверстия для крепления вентиляторов, а также установки СВО в компьютерном корпусе. Обычно ее крепят на задней стенке кейса.

Медное основание имеет пластиковую защитную крышку. На подошву уже нанесена термопаста. Два гибких резиновых шланга соединяют основание и радиатор. Под пластиковой крышкой основания с логотипом компании находится помпа, от которой отходит кабель питания. В один из шлангов она закачивает нагретый процессором хладагент, а по другому уже получает охлажденную радиатором жидкость. Замкнутый цикл и герметичность конструкции позволяют работать «водянке» длительное время.

Радиатор и нижняя часть основания Corsair H75 Hydro Series

Радиатор и верхняя часть основания Corsair H75 Hydro Series

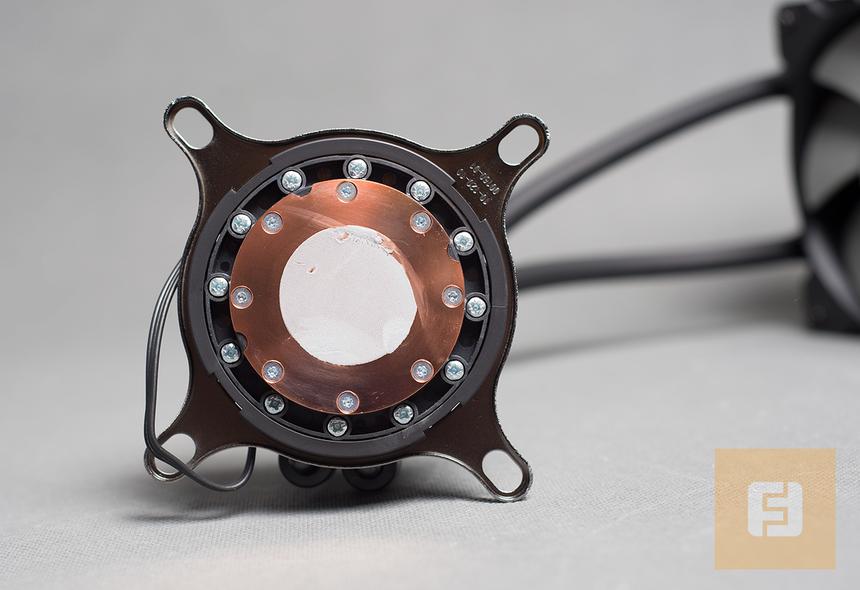

Основание водоблока Corsair H75 Hydro Series

Установка системы интуитивно понятна и не требует специальных навыков. Понадобится лишь толика внимательности. Два вентилятора крепятся с помощью 8 длинных винтов, образуя своеобразный сэндвич. Их необходимо установить так, чтобы оба «карлсона» вытягивали горячий воздух за пределы корпуса, не давая теплу оставаться внутри.

С креплением подошвы все ясно: сначала устанавливаем бекплейт, затем вкручиваем четыре стойки, под конец ставим водоблок-основание при помощи гаек.

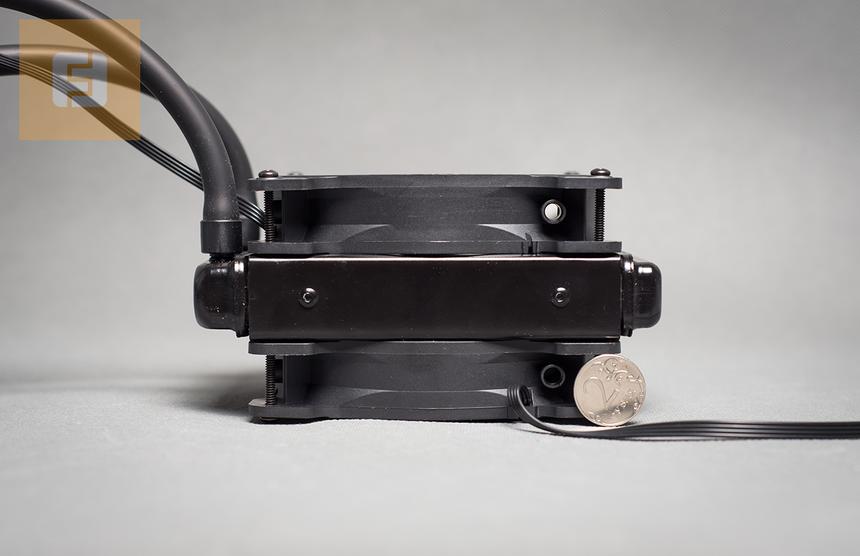

Радиатор в сборе Corsair H75 Hydro Series

Радиатор и основание в сборе Corsair H75 Hydro Series

Тестирование

Тестовый стенд и методика тестирования

Для тестирования H75 мы использовали открытый тестовый стенд со следующей конфигурацией:

  • Процессор — Intel Core i5-4670K
  • Материнская плата — Gigabyte G1.Sniper 5
  • Оперативная память — AMD Radeon Memory, DDR3-2133, 2x 4 Гбайт
  • Накопитель — OCZ Agility 3, 360 Гбайт
  • Блок питания — LEPA G1600, 1600 Вт
  • Операционная система — Microsoft Windows 8.1 х64

Частота процессора Core i5-4670K составляет 3400 МГц и 3800 МГц в режиме Turbo Boost. Тестирование проводилось и при номинальных скоростных показателях CPU, и при разгоне «камня» до стабильных 4500 МГц. Использовалась термопаста, идущая в комплекте поставки.

Нагрузка на процессор подавалась при помощи утилит LinX и FurMark. Результаты тестирования фиксировались при стабильных максимальной температуре и частоте процессора в трех режимах: LinX, FurMark и LinX+FurMark. Показатели замерялись при минимальных, средних и максимальных оборотах вентиляторов. Тест считался пройденным успешно, если температура процессора не достигала критического значения и не срабатывал троттлинг. Температура в помещении составляла 22 градуса по Цельсию. Уровень шума при работе вентиляторов фиксировался на расстоянии 1 метр от тестового стенда.

Результаты тестирования

Перед тем, как приступить тестированию под нагрузкой, мы измерили температуру процессора в режиме простоя. Она составила будничные 45 градусов по Цельсию.

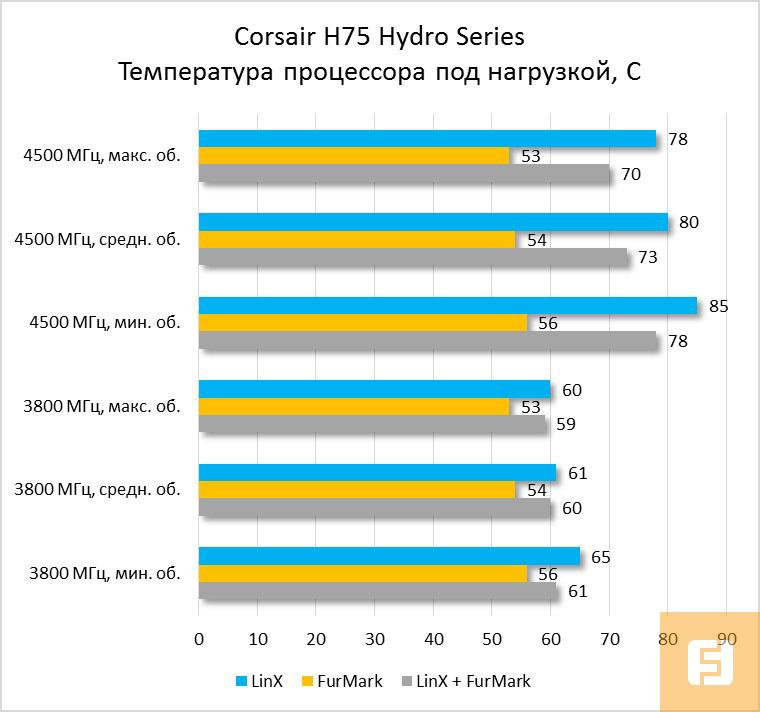

Температура процессора под нагрузкой Corsair H75 Hydro Series

Сразу скажем, что H75 справилась с задачей как в номинальном режиме, так и в разгоне. Максимальная температура достигла 85 градусов Цельсия при частоте 4500 МГц, нагрузке LinX и минимальных оборотах вентилятора. При нагрузке LinX+FurMark температура в целом была чуть ниже, а при включении только FurMark (то есть, когда задействовалась только графическая часть CPU) были зафиксированы самые низкие показатели.

Если результаты в номинальном частотном режиме совсем невысокие, то при разгоне уже заметен большой отрыв (примерно на 20 градусов Цельсия), но, тем не менее, температура не выходит за допустимые рамки.

Разница показателей при разных оборотах вентиляторов присутствует, но она незначительная.

Уровень шума Corsair H75 Hydro Series

Вентиляторы и помпа работают не очень громко, но присутствует слабый неприятный гул на максимальных оборотах, к которому, впрочем, со временем можно привыкнуть.

Конкуренты

У H75 достаточно много конкурентов, сопоставимых с ней как по стоимости, так и по рабочим характеристиках. Мы отобрали лишь часть из них.

Thermaltake Water 3.0 Performer

Эта СВО очень похожа на продукт Corsair, но у Thermaltake чуть толще радиатор. Лопасти вентиляторов имеют особую форму.

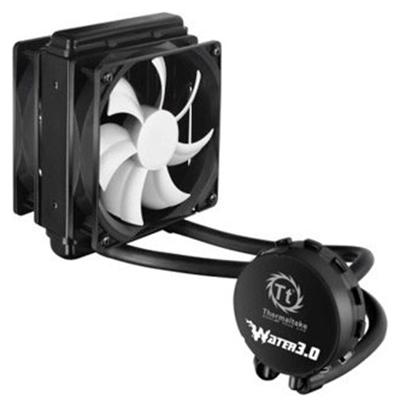

Thermaltake Water 3.0 Performer

Antec Kuhler H2O 920

У этого охладителя чуть выше цена и немаленький вес, обусловленный использованием габаритного радиатора. Но при этом вентиляторы способны вращаться с большей скоростью, создавая больший охлаждающий воздушный поток.

На крышке водоблока присутствует логотип с подсветкой.

Antec Kuhler H2O 920

Cooler Master Seidon 120XL

В этой СВО также используется достаточно широкий радиатор с большой площадью рассеивания тепла. Производитель заявляет о готовности своего продукта к охлаждению разогнанных процессоров.

Cooler Master Seidon 120XL

Заключение

Что же мы имеем в итоге? В случае с H75 можно с уверенностью говорить о хорошем качестве материалов и общей сборки, универсальности и простоте установки устройства. На наш взгляд, «водянка» имеет оправданную стоимость.

Что касается температурных показателей, то таких результатов можно добиться и с использованием хорошей «башни» с большим числом теплоотводных трубок.

Нам категорически не понравился заметный гул на максимальных оборотах вентилятора. Однако, если процессор не разгонять, то увеличивать частоту вращения «карлсонов» не придется.

Если у вас есть необходимость в установке эффективного процессорного охлаждения на материнскую плату с высокими околопроцессорными элементами и плотной компоновкой, не позволяющей инсталлировать большой воздушный кулер башенного типа, то H75 станет хорошим альтернативным вариантом.
