Настоящее австрийское качество. Обзор процессорных кулеров Noctua NH-U12S и Noctua NH-U14S

С Noctua тяжело конкурировать в плане качества продукции. С Noctua тяжело конкурировать в плане сервиса обслуживания. С Noctua тяжело конкурировать в плане дизайна и инженерных инноваций. Наконец, с Noctua тяжело конкурировать в плане быстродействия. И всё же австрийский производитель находит в себе силы выпускать ещё более эффективные и ещё более тихие решения. В этот раз тестовая лаборатория Ferra.ru знакомит вас с однобашенными флагманами NH-U12S и NH-U14S.

Noctua — консервативная и дотошная компания, поэтому каждая ее новинка вынашивается годами. Например, протестированный не так давно кулер NH-D15 сменил NH-D14 (правда, он все еще выпускается) спустя практически шесть лет! Пришло время обновить и классические однобашенные модели. Решение NH-U12S, как нетрудно догадаться, оснащено 120-миллиметровым вентилятором. Модель NH-U14S — более габаритной 140-мм крыльчаткой. Первая система пришла на смену NH-U12P и NH-U12F. Вторая является абсолютно новым устройством.

Слева направо: Noctua NH-D15, Noctua NH-U14S, Noctua NH-U12S

Технические характеристики, упаковка, комплект поставки

Для начала давайте изучим технические характеристики устройств.

 Noctua NH-U12SNoctua NH-U14S
Размеры радиатора (ШхВхГ)125х158х45 мм150х165х52 мм
Размеры кулера в сборе (ШхВхГ)125х158х71 мм150х165х78 мм
Материал радиатораМедь, алюминий
Размеры вентилятора (ШхВхГ)1х 120 мм (NF-F12 PWM)1х 140 мм (NF-A15 PWM)
Тип подшипника вентилятораГидродинамический
Воздушный поток вентилятора93,4 м3/ч140,2 м3/ч
Уровень шума вентилятора22,4 дБ24,6 дБ
Скорость вращения вентилятора300-1500 об/мин300-1500 об/мин
Совместимость с платформамиIntel LGA2011-0 и LGA2011-3, LGA1156, LGA1155, LGA1150 AMD AM2, AM2+, AM3, AM3+, FM1, FM2, FM2+
Цена3200 руб.3900 руб.
Price.ru

Модель NH-U14S заметно больше NH-U12S. В первую очередь это касается ширины радиатора, так как в конструкции используется 140-миллиметровый вентилятор NF-A15 PWM. Также «четырнадцатый» чуть выше. Однако оба кулера имеют весьма небольшую толщину.

Как всегда, охлаждение Noctua предназначено для установки во все современные процессорные гнезда.

Arrows-left
Arrows-right
Reload
1 / 2

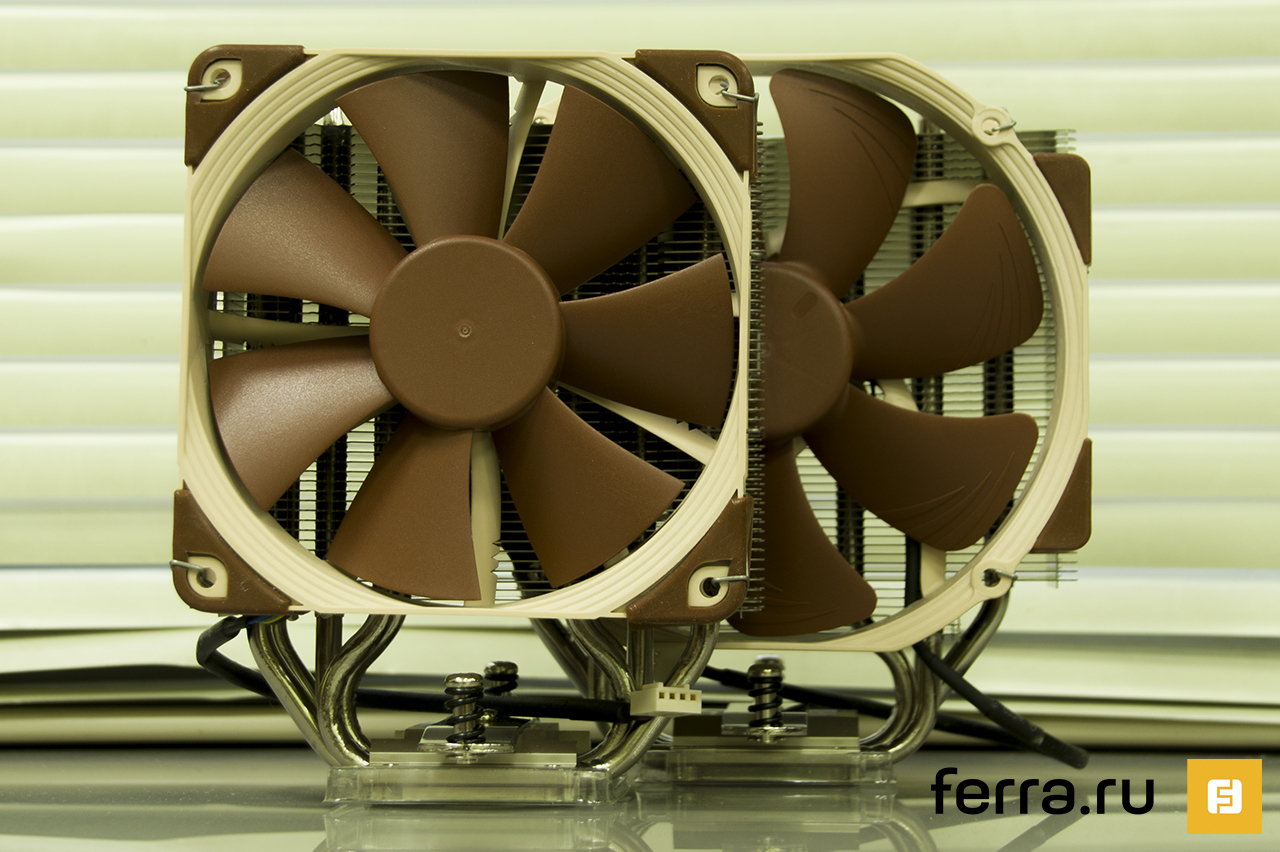

Noctua NH-U12S и Noctua NH-U14S

Устройства укомплектованы, на мой взгляд, в неприглядные коробки. Так, на упаковке нет достаточно четкой и наглядной фотографии кулера, но предостаточно всякой «писанины».

Упаковка Noctua NH-U12S

Упаковка Noctua NH-U12S

А вот к комплекту поставки у меня претензий нет. Все элементы бережно разложены по отдельным картонным коробочкам. Крепление для сокетов Intel — в одном отделении, крепление для сокетов AMD — в другом. В коробочке с аксессуарами, помимо термопасты NT-H1 и скоб для крепления дополнительного (читай — второго) вентилятора, можно найти Г-образную фирменную крестовую отвертку, медальон-наклейку для корпуса, дополнительные резиновые прокладки для «карлсона», а также резистивный переходник L.N.A. (Low-Noise Adaptor) для уменьшения его скорости вращения. Все бы кулеры имели такую комплектацию!

Аккуратность — отличительная черта продукции Noctua

Комплект поставки Noctua NH-U12S и Noctua NH-U14S

Noctua NH-U12S

Как я уже говорил, NH-U12S и NH-U14S — это классические однобашенные кулеры с одним вентилятором. Однако радиатор позволяет присоединить и вторую крыльчатку. В NH-U12S используется 120-мм «карлсон» NF-F12 PWM. Он может работать в диапазоне частот 300-1500 об/мин (погрешность составляет +/- 10%). Его максимальный воздушный поток достигает 93,4 м3/ч, а уровень шума — всего 22,4 дБ. В основе вентилятора лежит гидродинамический подшипник SSO2, который способен проработать свыше 150 000 часов. NF-F12 PWM насчитывает шесть лопастей. При помощи переходника L.N.A. максимальную скорость вращения можно зафиксировать на уровне 1200 об/мин. В таком случае вентилятор будет создавать поток воздуха порядка 74,3 м3/ч.

Noctua NH-U12S, общий вид

Noctua NH-U12S, вид спереди

В основе конструкции радиатора лежит пять медных теплотрубок, покрытых никелированным слоем. На них нанизано 50 алюминиевых ребер. Без вентилятора толщина NH-U12S составляет всего 45 мм, с вентилятором — 71 мм, что тоже немного.

Noctua NH-U12S, вид сбоку

Noctua NH-U12S, вид сзади

Как всегда, основание у кулеров Noctua далеко не зеркальное. Если присмотреться, то вся поверхность подошвы имеет микрорифление. Это специальная запатентованная разработка австрийцев. На практике часть термопасты попадает в эти рифленые полости и более эффективно передает тепло.

Основание Noctua NH-U12S

Для каждой платформы предназначено свое крепление. Процесс установки кулера достаточно прост и займет у вас от силы 2-3 минуты. Используется крепление при помощи бекплейта. Через него пронизываются винты, на которых крепится рама. К этой раме и прикручивается сам кулер. При этом в надежности крепления сомневаться не приходится.

Как видите, кулер имеет весьма миниатюрные размеры, а потому он не будет конфликтовать с другими комплектующими. К тому же ребра радиатора расположены достаточно высоко, поэтому они не будут задевать оперативную память или систему охлаждения материнской платы. Намой взгляд, с такой конструкцией NH-U12S отлично подойдет абсолютно для всех современных платформ.

Инсталляция Noctua NH-U12S

Инсталляция Noctua NH-U12S

Noctua NH-U14S

В конструкции NH-U14S используется 140-мм вентилятор NF-A15 PWM. «Карлсон» состоит из семи лопастей. Каждая такая лопасть имеет три профильные засечки. В качестве вращательного элемента используется все тот же гидродинамический подшипник SSO2. Частотный диапазон тот же — 300-1500 об/мин. При максимальной скорости вращения «ветродуй» способен создать поток в размере 140,2 м3/ч. Это очень приличный показатель. При этом уровень шума NF-A15 PWM составляет всего 24,6 дБ. С адаптером L.N.A. максимальная скорость вращения фиксируется на отметке 1200 об/мин (115,5 м3/ч).

Noctua NH-U14S, общий вид

Noctua NH-U14S, вид спереди

Радиатор NH-U14S состоит уже из шести теплотрубок. В сравнении с NH-U12S кулер стал повыше: 165 мм против 158 мм. А потому и ребер у «четырнадцатого» побольше — 57 штук. Часть из них имеет укороченную форму.

Без вентилятора толщина NH-U14S составляет всего 52 мм, с вентилятором — 78 мм. То есть эта СО всего на 7 мм толще NH-U12S. А вот в плане ширины NH-U14S заметно прибавил: 150 мм против 125 мм.

Noctua NH-U14S, вид сбоку

Noctua NH-U14S, вид сзади

У NH-U14S точно такой же крепежный механизм и точно такое же основание, как у NH-U12.

При том, что «четырнадцатый» имеет большие размеры, он все равно неплохо вписывается в ATX-систему. Так, кулер не конфликтует с оперативной памятью. Пожалуй, единственным минусом можно считать тот факт, что при 150-мм ширине радиатор NH-U14S перекрывает первый слот расширения. У MSI Z97 MPOWER это PCI Express x1, но на его месте может оказаться и полноценный PCI Express x16, так что перед покупкой лучше убедиться в том, есть ли возможность переставить видеокарту в другой PEG. Если же десктоп собирается с нуля, то лучше взять плату с соответствующей разводкой портов.

Инсталляция Noctua NH-U14S

Инсталляция Noctua NH-U14S

Тестирование

Все кулеры тестировались в один период времени, следовательно, в одинаковых условиях внутреннего помещения. Температура окружающей среды составляла 24 градуса по шкале Цельсия. Использовался открытый тестовый стенд. Кулер устанавливался на процессор, исходя из требований, описанных в документации. Каждый вентилятор устройства подключался к тестовому реобасу Lamptron FC Touch. С его помощью мы выставляли скорость вращения лопастей. Максимальная температура процессора программным методом замерялась в трех режимах: при минимальных, средних и максимальных оборотах. Одновременно с этим фиксировался уровень шума работы тестового стенда. Прибор устанавливался на расстоянии одного метра от системы.

Для полноты картины основное тестирование проводилось при разгоне центрального процессора Intel Core i7-4770K до стабильных 4,5 ГГц (дефолт — 3,5 ГГц (3,9 ГГц в Turbo Boost режиме) при 0,99 В). Для этого нам пришлось увеличить напряжение VCore до 1,25 В. Напомним, что максимальная расчетная мощность (уровень TDP) этого «камня» составляет низкие 84 Вт. Максимальная температура, при которой не активируется троттлинг, не должна превышать отметки 100 градусов Цельсия. Однако процессор известен тем, что в нем используется весьма посредственный термоинтерфейс. Поэтому даже небольшой разгон до 4,2-4,5 ГГц способен очень сильно «нагрузить» любой процессорный кулер. Плюс свои ограничения накладывает строение чипа. Как известно, кристалл Haswell имеет вытянутую прямоугольную форму.

Нагрузка на Intel Core i7-4770K осуществлялась при помощи программы LinX 0.6.3. Для всех кулеров использовалась фирменная термопаста Noctua NT-H1.

Измерения температуры околосокетного пространства производилось при помощи профессионального тепловизора Fluke Ti400. Выражаем благодарность компании Fluke за предоставленное устройство, а также за содействие в совершенствовании тестовой лаборатории.

Слева направо: Noctua NH-D15, Noctua NH-U12S, Noctua NH-U14S

Тестовый стенд

  • Процессор — Intel Core i7-4770K @4500 МГц (1,25 В);
  • Оперативная память — ADATA DDR3-2133, 2x 4 Гбайт;
  • Материнская плата — MSI Z97 MPOWER;
  • Накопитель — OCZ Agility 3, 360 Гбайт;
  • Блок питания — LEPA G1600, 1600 Вт;
  • Периферия — Samsung U28D590D, ROCCAT ARVO, ROCCAT SAVU;
  • Операционная система — Windows 8.1 х64.

Анализ эффективности охлаждения Noctua NH-U12S

Перейдем к изучению эффективности работы системы охлаждения. Начну, как обычно, с обзора младшей модели. Ниже приведены скриншоты утилиты CoreTemp, демонстрирующие температуру нагрева центрального процессора при минимальных, средних и максимальных частотах вращения вентилятора, соответственно.

Во-первых, необходимо отметить, что даже при минимальных скоростях вращения вентилятора он отлично справляется с охлаждением Core i7-4770K. Во-вторых, запаса прочности NH-U12S вполне достаточно, чтобы процессор постоянно работал в режиме Turbo Boost, то есть со скоростью 3900 МГц. В итоге получилась следующая средняя температура:

  • Минимальные обороты — 70 градусов Цельсия.
  • Средние обороты — 65 градусов Цельсия.
  • Максимальные обороты — 63,3 градусов Цельсия.

Данные результаты можно классифицировать как очень хорошие.

Arrows-left
Arrows-right
Reload
1 / 3

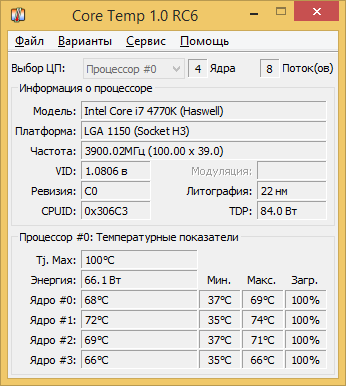

Noctua NH-U12S, Intel Core i7-4770K @3900 МГц, минимальные обороты

А вот с охлаждением околосокетного пространства дела обстоят хуже. Напомню, для этого испытания я разогнал тестовый процессор до 4,5 ГГц и в течении часа нагружал его при помощи утилиты LinX. Затем делал снимки, которые сравниваются с теми, которые получились при использовании необслуживаемой СВО. Как видите, разница оказалась не столько существенной. Чуть холоднее стала работать память. Однако температура элементов подсистемы снизилась несильно.

Arrows-left
Arrows-right
Reload
1 / 2

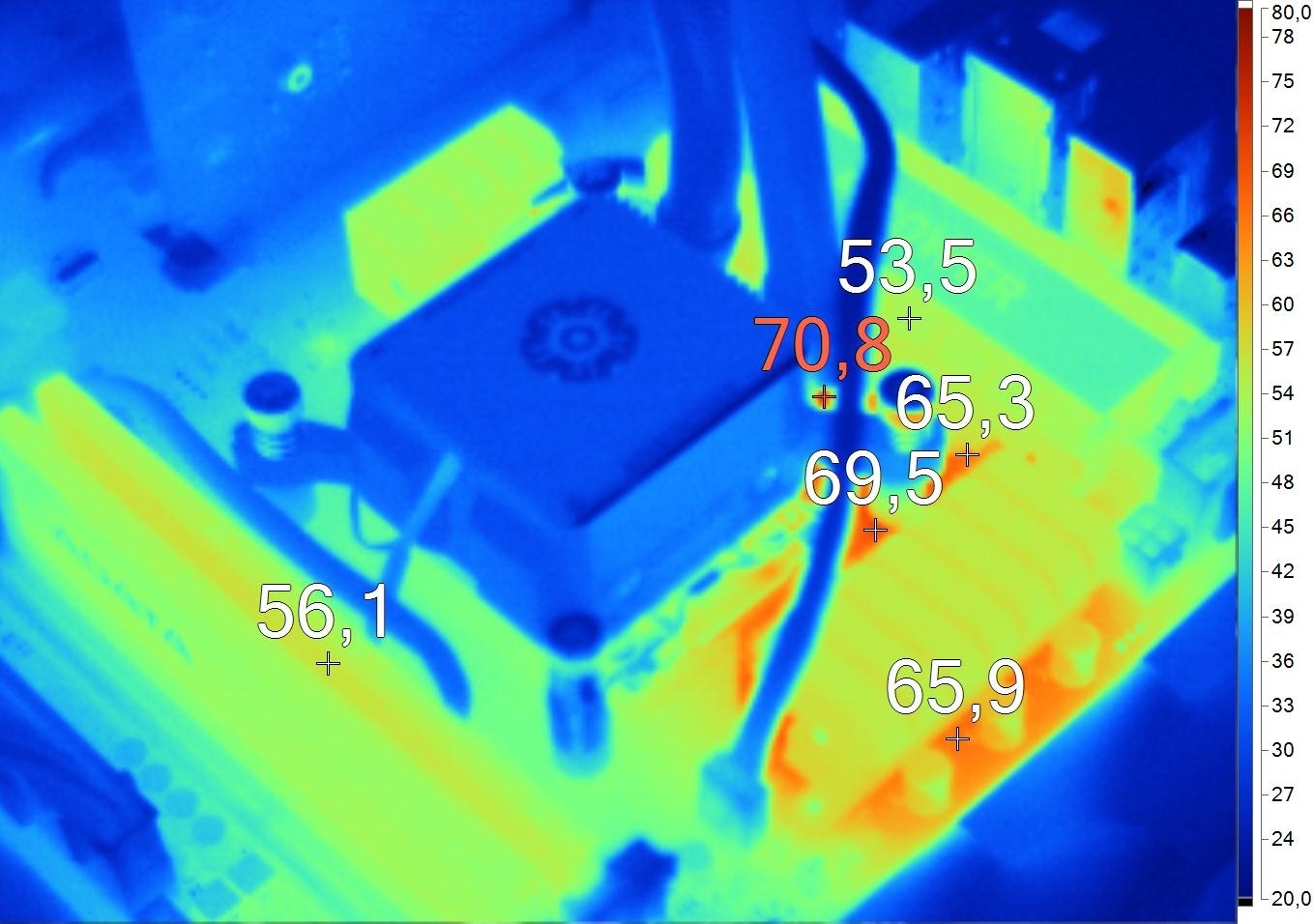

Охлаждение околосокетного пространства, СВО

Arrows-left
Arrows-right
Reload
1 / 2

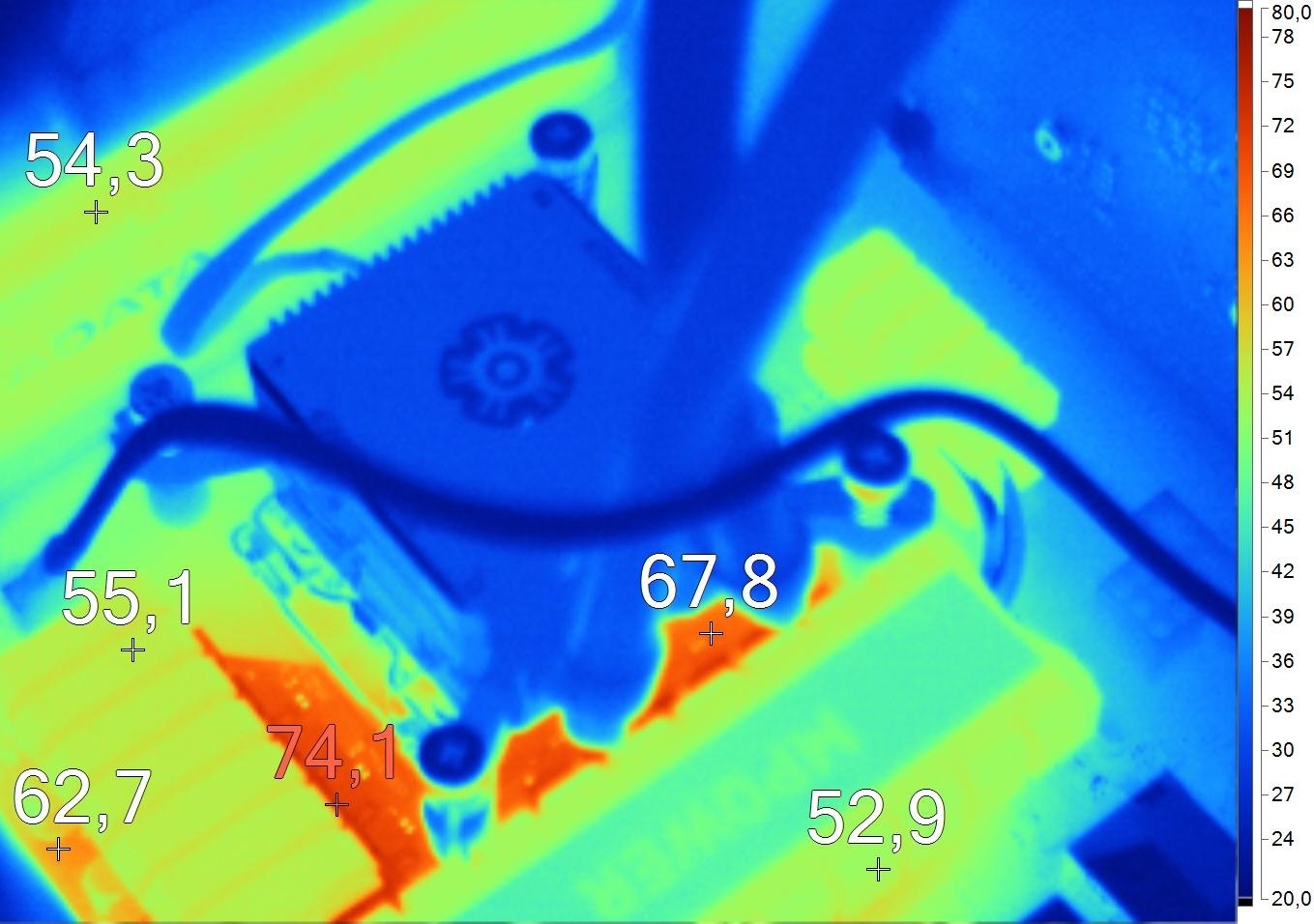

Охлаждение околосокетного пространства, СВО

Отпечаток термопасты наглядно демонстрирует, что кулеры Noctua имеют очень хороший прижим в центральной части процессора. К тому же площадь слепка пересекается со всеми теплотрубками. Следовательно, ничего не мешает эффективному отводу тепла от процессора.

Отпечаток термопасты

Анализ эффективности охлаждения Noctua NH-U14S

Использование более габаритного радиатора, а также вентилятора NF-A15 PWM, способного нагнетать до 140,2 м3/ч воздуха, дает свои ощутимые плоды. Так, средняя температура центрального процессора составила:

  • Минимальные обороты — 66,8 градусов Цельсия.
  • Средние обороты — 63 градуса Цельсия.
  • Максимальные обороты — 62 градуса Цельсия.

Это на 3,2 градуса, 2 градуса и 1,3 градуса Цельсия ниже, чем у NH-U12S. На самом деле, разница небольшая, но чувствуется, что у NH-U14S запас прочности гораздо больше. И я это обязательно проверю дальше.

Второй момент. Обратите внимание, что скорость вращение вентилятора уже не так сильно влияет на эффективность охлаждения CPU. Следовательно, нет смысла выкручивать обороты «вертушки» на максимум.

Arrows-left
Arrows-right
Reload
1 / 3

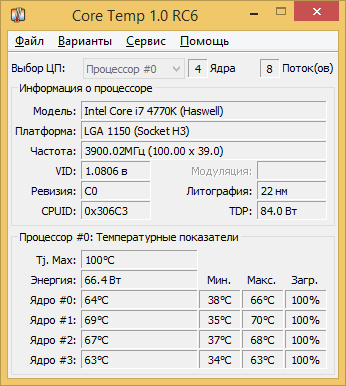

Noctua NH-U14S, Intel Core i7-4770K @3900 МГц, минимальные обороты

Более габаритный вентилятор с большим параметром воздушного потока, что неудивительно, лучше охлаждает околосокетное пространство материнской платы. Так, температура подсистемы питания снизилась весьма заметно: с 70-74 градусов Цельсия до 60-66 градусов Цельсия.

Arrows-left
Arrows-right
Reload
1 / 2

Охлаждение околосокетного пространства, СВО

Arrows-left
Arrows-right
Reload
1 / 2

Охлаждение околосокетного пространства, СВО

Сравнительное тестирование

А теперь давайте прейдем к сравнительному тестированию кулеров. Для этого при напряжении VCore 1,25 В мы разогнали тестовый Intel Core i7-4770K до стабильных 4,5 ГГц. Для начала давайте сравним NH-U12S и NH-U14S друг с другом.

Intel Core i7-4770K @4500 МГц (1,25 В), градусы Цельсия
 Температура ядер (минимальные обороты)Температура ядер (средние обороты)Температура ядер (максимальные обороты)
Noctua NH-U12S9810090928790
979190818779
~96,5 (троттлинг до 4300 МГц)~88,3~85,8
Noctua NH-U14S889382878186
898084758274
~87,5                        ~82~80,8

Как я уже говорил, NH-U14S обладает большим запасом прочности. А потому разница между ним и младшей моделью достигает уже 9 градусов Цельсия при минимальных оборотах, 6,3 градуса Цельсия при средних оборотах и 5 градусов Цельсия при максимальной скорости вращения «карлсонов». При этом у NH-U12S был заметен троттлинг до 4300 МГц при минимальной частоте вращения вентилятора.

В целом оба кулера справились с охлаждением разогнанного Core i7-4770K. Следовательно, они вполне подходят для оверклокинга железа в домашних условиях.

Arrows-left
Arrows-right
Reload
1 / 3

Результаты тестирования Noctua NH-U12S и Noctua NH-U14S

Сравним результаты NH-U12S и NH-U14S с другими процессорными системами охлаждения. Что же, австрийская продукция уж точно не выглядит мальчиками для битья. Например, младшая модель спокойно выдерживает конкуренцию со стороны be quiet! SHADOW ROCK SLIM и DARK ROCK 3. А старшая, наоборот, навязывает ее еще одной легенде — Thermalright Archon SB-E X2.

NH-U14S даже не претендует на трон, на котором восседает NH-D15. Кулер «бесполезнее» флагмана на 4, 5 и 5 градусов Цельсия соответственно.

Уровень шума Noctua NH-U12S и Noctua NH-U14S при макс. оборотах

Оба кулера работают достаточно тихо. Ниже приведена таблица с зафиксированными значениями децибел, однако на слух при максимальных оборотах и NH-U12S, и NH-U14S можно услышать, но шум этот охарактеризовать как навязчивый и некомфортный нельзя. При минимальных и средних оборотах системы охлаждения Noctua работают бесшумно.

Результаты тестирования Noctua NH-U14S

Плюс NH-U14S хватает запаса прочности, чтобы справиться с разогнанным до 4,7 ГГц (VCore 1,3 В) процессором!

Конкуренты и аналоги

Для NH-U12S и NH-U14S я подобрал по одному конкуренту. Первый — это представитель знаменитейшей тайваньской компании Thermalright. Второй — модель не менее известного немецкого производителя be quiet!.

 Noctua NH-U12SThermalright TRUE Spirit 140 PowerNoctua NH-U14Sbe quiet! SHADOW ROCK SLIM
Размеры радиатора (ШхВхГ)125х158х45 ммН/д150х165х52 мм130x161x52 мм
Размеры кулера в сборе (ШхВхГ)125х158х71 мм155х171x80 мм150х165х78 мм137x161x74 мм
Материал радиатораМедь, алюминийМедь, алюминийМедь, алюминийМедь, алюминий
Размеры вентилятора (ШхВхГ)1х 120 мм (NF-F12 PWM)1х 152х140х26,5 (Thermalright TY-147)1х 140 мм (NF-A15 PWM)1х 135 мм (BQ-SIW3-MF-PWM)
Тип подшипника вентилятораГидродинамическийEnhanced Hyper-Flow Bearing (EHFB)ГидродинамическийRifle
Воздушный поток вентилятора93,4 м3/ч73,6 м3/ч140,2 м3/ч113,8 м3/ч
Уровень шума вентилятора22,4 дБ21 дБ24,6 дБ23,7 дБ
Скорость вращения вентилятора300-1500 об/мин900-1300 об/мин300-1500 об/мин1400 об/мин
Совместимость с платформамиIntel LGA2011-0 и LGA2011-3, LGA1156, LGA1155, LGA1150 AMD AM2, AM2+, AM3, AM3+, FM1, FM2, FM2+
Цена3200 руб.2400 руб.3900 руб.3600 руб.
Price.ru

На самом деле, подобрать аналог NH-U12S не так-то просто. Австрийский кулер стоит достаточно дорого, а моделей-конкурентов с 120-мм «вертушкой» практически нет. Поэтому я выбрал систему охлаждения TRUE Spirit 140 Power в качестве альтернативы. Этот кулер оснащен 140 мм вентилятором, способным вращаться в интервале частот 900-1300 об/мин. Производителем заявлен показатель 73,6 м3/ч, что меньше, чем у NH-U12S. Однако TRUE Spirit 140 Power должен работать чуть тише. Из недостатков отмечу очень большую высоту (171 мм) и ширину (155 мм)2. Такой кулер влезет далеко не в каждый корпус.

Thermalright TRUE Spirit 140 Power

С be quiet! SHADOW ROCK SLIM мы уже знакомились. Кулер показал себя с хорошей стороны. Он тихо работает, симпатично выглядит. В паре с радиатором идет 135-мм вентилятор BQ-SIW3-MF-PWM. Однако в плане производительности СО be quiet! уступает NH-U14S. Кулер не «заточен» под охлаждение мелких процессоров. Его стезя — охлаждение габаритных «камней», например, таких, как Intel Core i7-5960X.

be quiet! SHADOW ROCK SLIM

Вывод

Австрийская компания Noctua в очередной раз доказала, что она является одним из лидеров по производству и разработке процессорных систем охлаждения премиум-класса. Кулеры NH-U12S и NH-U14S — это качественные компьютерные устройства, за которые фирме не должно быть стыдно. Учтено все: дизайн, комплект поставки, эргономика системы крепежа, шум и, конечно же, уровень производительности — все эти аспекты абсолютно не вызывают нареканий. Единственный существенный минус продукции Noctua кроется в их достаточно высокой стоимости. Ничего не поделаешь: за устройства с приставкой «топ» приходится прилично платить.

Модель NH-U12S для своих габаритов имеет очень высокий уровень эффективности охлаждения. Как показало тестирование, кулер без особых проблем справился с разогнанным до 4,5 ГГц центральным процессором Intel Core i7-4770K, славящимся своим пылким нравом. При этом система охлаждения даже на максимальных оборотах работает очень тихо, а потому полностью подходит для сборки весьма тихого десктопа.

В системе координат «цена/производительность» NH-U12S выглядит не так привлекательно. На момент тестирования средняя цена устройства колебалась у отметки 3200 рублей. Та же старшая модель — NH-U14S — стоит всего на 700 рублей дороже, однако предоставляет пользователю более высокий уровень эффективности охлаждения. Однако на фоне таких мастистых конкурентов, как be quiet! SHADOW ROCK SLIM и DARK ROCK 3, NH-U12S все же, на мой взгляд, выглядит более предпочтительно.

NH-U14S — это самый настоящий суперкулер. Он великолепно справляется с охлаждением даже самых горячих процессоров, а потому его смело можно рекомендовать всем тем, кто хочет заполучить тихий и практичный кулер для оверклока CPU в домашних условиях. Как показало тестирование, «четырнадцатый» без проблем остудил разогнанный до 4,7 ГГц Intel Core i7-4770K. Конечно, тягаться с абсолютным флагманом — NH-D15 — ему не под силу, однако Noctua четко выдержала разницу в цене между этими устройствами. И если двухбашенная модель соревнуется за звание самого эффективного процессорного воздушного охлаждения вообще, то NH-U14S — это просто очень хороший и качественный кулер, который, на мой взгляд, достоин награды «Выбор редакции».
