Эволюция носителей информации. Часть 1: от перфокарт до DVD

Технологии хранения данных активно совершенствуются со времен появления первых компьютеров. Еще вчера мы пользовались 1,44-мегабайтными дискетами, а сегодня в продаже можно найти 256-гигабатные флеш-накопители. А ведь это далеко не предел. Пока инженеры трудятся над созданием новых, более прогрессивных носителей информации, мы вспоминаем, как повлияли на компьютерную индустрию перфокарты, магнитные ленты и форматы CD и DVD.

С древнейших времен люди искали способы записи и хранения различной информации. Сначала они рисовали на скалах и глине. Затем появился пергамент, а позже — бумага. В XX веке с появлением первых компьютеров хранить информацию стало легче, но эволюция носителей информации лишь ускорилась. Казалось бы, еще вчера мы записывали нужные нам файлы на дискеты. А сегодня мы уже пользуемся 256-гигабайтными флешками! В общем, развитие технологий хранения информации не стоит на месте. Поэтому в этот раз мы вспоминаем, с чего же началась история компьютерных носителей информации, и расскажем о том, каких результатов добилась индустрия к концу XX века.

В таком виде сохраняли информацию в былые времена

Источник изображения

Станок Жаккара. Перфокарты

История носителей информации берет свое начало в начале XIX века. Причем в роли прародителя запоминающих устройств выступает — кто бы мог подумать! — ткацкий станок. Автором первого изобретения в области хранения данных стал французский изобретатель Жозеф Мари Жаккар. Долгое время он работал со станками в качестве подмастерья, ткача и наладчика, поэтому богатый опыт значительно помог ему в дальнейшей изобретательской деятельности. Итак, в чем же заключалась инновационная идея Жаккара? Несмотря на то, что производство ткани в то время являлось довольно сложным процессом, по своей сути оно представляло собой постоянное повторение одних и тех же действий. Жаккар пришел к выводу, что этот процесс можно автоматизировать.

Жозеф Мари Жаккар — создатель ткацкого станка, использующего перфокарты

Источник изображения

Французский изобретатель придумал такую систему, которая использовала в своей работе специальные твердые пластины с отверстиями. Они и являлись первыми в мире перфокартами. Прежде подобные пластины использовались в станках Вокансона и Бушона, однако эти устройства были слишком дороги в производстве и по этой причине так и не прижились. В своей же разработке Жаккар учел все недостатки этих аппаратов. В пластинах было увеличено количество рядов отверстий, что обеспечило обработку большего числа нитей, а, следовательно, и повышение производительности станка. Кроме этого, был значительно упрощен процесс подачи пластин в считывающее устройство — набор щупов, связанных со стержнями нитей. При проходе пластины щупы проваливались в отверстия, поднимая вверх соответствующие нити и образуя основные перекрытия в ткани. Таким образом, определенная комбинация отверстий на пластине позволяла создать ткань с нужным узором.

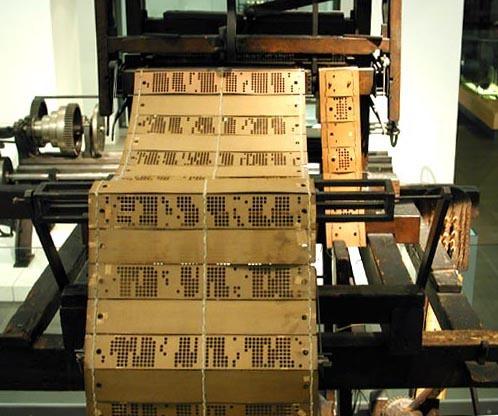

Ткацкий станок Жаккара

Источник изображения

Первый автоматизированный станок Жаккар создал в 1801 году и на протяжении еще нескольких лет дорабатывал его. За свои достижения изобретатель получил пенсию в 3000 франков и одобрение Наполеона. Однако ни сам Жаккар, ни французский император не имели ни малейшего понятия, насколько важным станет это изобретение в будущем.

В 30-х годах XIX века на разработанные Жаккаром перфокарты обратил внимание английский математик Чарльз Бэббидж. В то время ученый ум трудился над созданием аналитической машины и решил использовать в ее конструкции перфокарты. Для этого англичанин даже совершил путешествие во Францию с целью подробно изучить станки Жаккара. Увы, но из-за низкого уровня технологий и недостатка финансовых средств аналитическая машина Бэббиджа так и не увидела свет. Тем не менее, ее конструкция стала впоследствии прообразом современных компьютеров.

Табулятор Холлерита

Источник изображения

Кроме этого, перфокарты использовались в табуляторе, разработанном в 1890 году Германом Холлеритом. Табулятор являлся механизмом для обработки статистических данных и использовался на благо Бюро переписи населения США. Кстати, созданная Холлеритом компания Tabulating Machine Company в конечном итоге была переименована в International Business Machines (IBM). На протяжении нескольких десятков лет IBM развивала и продвигала технологию перфокарт. В середине XX века они использовались повсеместно, получив особенно широкое распространение в компьютерной технике и различных станках. Закат эпохи перфокарт пришелся на 1980-е годы, когда на смену им пришли более совершенные магнитные носители информации. Интересно, что отдел исследования перфокарт компании IBM существовал вплоть до 2000-х годов. Например, в 2002 году в IBM изучали создание перфокарты размером с почтовую марку, которая могла бы содержать до 25 миллионов страниц информации.

Небольшие перфокарты

Магнитные диски

Несмотря на то, что перфокарты отличались простотой изготовления, они обладали и целым рядом довольно существенных недостатков. Во-первых, это небольшая емкость. Стандартная перфокарта вмещала в себе около 80 символов, что соответствовало 100 байтам информации. Это очень мало. Судите сами: для хранения одного мегабайта данных потребовалось бы свыше десяти тысяч таких перфокарт. Во-вторых, это низкая скорость чтения и записи. Даже самые совершенные считывающие устройства могли обрабатывать не более одной тысячи перфокарт в минуту. То есть за секунду они считывали лишь 1,6 Кбайт данных. Ну и в-третьих, это невысокая надежность и невозможность повторной записи. Конечно, понятие «надежность» не совсем корректно использовать по отношению к перфокартам. Однако, согласитесь, повредить изготовленную из тонкого картона пластину не составляет никакого труда. Вдобавок к этому делать отверстия в картах нужно было очень аккуратно и внимательно: одна лишняя «дырка» — и перфокарта приходила в негодность, а хранящаяся на ней информация безвозвратно пропадала.

К хранению данных требовался новый подход. И в середине XX века были созданы первые магнитные носители информации. Эпоху данного типа накопителей открыла магнитная пленка, разработанная немецким инженером Фрицем Пфлюмером. Патент на это устройство был выдан еще в 1928 году, но немецкие власти так долго «скрывали» технологию внутри страны, что за пределами державы о ней стало известно лишь после окончания Второй мировой войны. Магнитная пленка изготавливалась из тонкого слоя бумаги, на который напылялся порошок оксида железа. При записи информации пленка попадала под воздействие магнитного поля, и на поверхности ленты сохранялась определенная намагниченность. Это свойство затем и использовали считывающие устройства.

Магнитная лента использовалась в компьютере UNIVAC-I

Источник изображения

Впервые магнитная лента была применена в коммерческом компьютере UNIVAC-I, выпущенном в 1951 году. Кстати, его первый экземпляр попал в то же самое Бюро переписи населения США. Магнитная пленка, используемая в UNIVAC-I, была намного более емкой, нежели перфокарты. Ее объем равнялся емкости десяти тысяч перфокарт, то есть он составлял примерно 1 Мбайт.

Развитие технологии магнитных лент продолжалось до 1980-х годов. В течение этого времени подобные накопители использовались в основном в мейнфреймах и мини-компьютерах. Ну а с 80-х годов магнитная лента использовалась лишь для резервного хранения данных. Этому способствовало то, что ленточные картриджи оставались надежным и очень дешевым носителем информации. Но даже несмотря на эти преимущества, к концу 2000-х годов специалисты предрекали конец эпохи магнитных лент — цены на жесткие диски продолжали падать. Вдобавок они предлагали высокую плотность записи. Начиная с 2008 года, рынок ленточных накопителей уменьшался примерно на 14% в год, и даже ярые сторонники технологии признавали, что у нее нет шансов на выживание. Однако ситуация резко изменилась в 2011 году. В Таиланде произошло наводнение, продолжавшееся, по официальным данным, 175 дней. В результате наводнения было затоплено несколько индустриальных зон, где были расположены заводы по производству жестких дисков таких компаний, как Seagate, Western Digital и Toshiba. Как итог, цены на продукцию возросли на 60%, а объемы производства упали. Так магнитная лента получила вторую жизнь.

Магнитная лента IBM

Источник изображения

Стоит отметить, что ленточные накопители, как правило, используются в тех сферах, где необходимо хранить очень большое количество информации. Например, в каких-либо крупных исследованиях. Так, магнитную ленту используют для записи результатов исследований на Большом адронном коллайдере. О преимуществах технологии в свое время рассказывал Альберто Пейс (Alberto Pace) — глава подразделения обработки и хранения данных CERN. Он отметил, что магнитная лента имеет четыре основных преимущества над жесткими дисками. Прежде всего, это скорость. Несмотря на то, что специализированному роботу требуется до 40 секунд, чтобы выбрать нужную кассету и вставить ее в считыватель, чтение данных из ленты происходит в четыре раза быстрее, чем с жесткого диска. Еще одним преимуществом магнитной ленты, по словам Пейса, является ее надежность. Если она рвётся, то ее можно легко склеить. В этом случае теряется лишь несколько сотен мегабайт данных. Когда выходит из строя жесткий диск, теряются абсолютно все данные. Глава подразделения CERN привел некоторые статистические данные, касающиеся надежности устройств. Так, в среднем за год в CERN из 100 петабайт данных, хранящихся на магнитных лентах, теряется лишь несколько сотен мегабайт. На жестких дисках располагается около 50 петабайт информации, и каждый год организация теряет до нескольких сотен терабайт в результате неисправностей HDD. Третьим преимуществом магнитной ленты является ее энергоэффективность, а точнее, экономичность. Сами ленты хранятся в неактивном состоянии, следовательно, они не потребляют энергию. Наконец, четвертое — это безопасность. Если злоумышленники получат доступ к жестким дискам, то они смогут уничтожить всю информацию за считанные минуты. В случае с магнитными лентами на это может уйти не один год.

Хранилище магнитных лент в CERN

Источник изображения

Еще на два преимущества ленточных накопителей указал Эвангелос Элефтеро — руководитель отдела технологий хранения данных исследовательской лаборатории IBM в Цюрихе. Он отметил, что магнитные ленты все еще дешевле, чем жесткие диски. 1 Гбайт HDD стоит примерно 10 центов, тогда как стоимость аналогичной емкости магнитной ленты оценивается в 4 цента. Также Элефтеро обратил внимание на долговечность лент. Такой накопитель будет служить верой и правдой даже через 30 лет, в то время как рабочий цикл жесткого диска составляет всего 5 лет.

Тем не менее, стоит понимать, что магнитные ленты уже никогда не будут использоваться как единственная система хранения данных. Они занимают важное место в иерархической структуре хранения информации, но не являются (и не будут) ее основным звеном.

Дискеты

Следующей ступенью развития магнитных носителей информации стала дискета, которая была представлена в 1971 году. Над созданием девайса трудилась компания IBM. В 1967 году у «голубого гиганта» появилась необходимость рассылать клиентам обновления софта, и команда инженеров под руководством Алана Шугарта предложила идею компактного и быстрого гибкого диска. Спустя несколько лет в стенах IBM была создана 8-дюймовая дискета объемом 80 Кбайт с возможностью одноразовой записи. Решение получилось не очень удачным, поскольку притягивало много пыли и было чересчур хрупким для карманного девайса. Поэтому разработчики решили упаковать гибкий диск в защитный пластиковый кожух с тканевой прокладкой.

По своей конструкции дискета представляла собой диск из полимерных материалов, на который наносилось магнитное покрытие. Пластиковый кожух имел несколько отверстий. Центральное предназначалось для шпинделя дисковода, малое отверстие являлось индексным, то есть позволяло определить начало сектора. Наконец, через прямоугольное отверстие с закругленными углами магнитные головки дисковода работали непосредственно с диском.

Эта огромная 8-дюймовая дискета вмещала всего 80 Кбайт информации

Источник изображения

Для чтения дискет компьютеры начали оснащаться дисководами, однако стоимость таких девайсов была сопоставима со стоимостью всей системы. Поэтому многие продолжали использовать кассеты. Прошло немало времени, пока дискеты не вытеснили магнитные ленты.

После создания первой дискеты работа над этим стандартом продолжилась. В 1973 году емкость 8-дюймовой дискеты увеличилась до 256 Кбайт, а еще спустя два года ее объем составлял целых 1000 Кбайт. Главным недостатком дискеты тогда был ее размер. В диаметре диск достигал приличных 203 мм, и это без учета корпуса дискеты. Такой девайс в лучшем случае можно было уместить в рюкзак или средних размеров сумку. А ведь дискета задумывалась как карманное устройство! Поэтому в 1976 году Шугарт предложил новый формат — 5,25 дюймов.

Почему именно такой размер? Бытует мнение, что однажды Алан Шугарт сидел в баре вместе с Ан Вэнгом из Wang Laboratories. Инженеры обсуждали новый формат дискеты, и в ходе разговора возникла идея создать девайс размером с салфетку. Новые решения получили название mini-floppy.

5,25-дюймовые дискеты тоже имели внушительный размер

Источник изображения

По своей конструкции 5,25-дюймовые дискеты лишь немного отличались от 8-дюймовых собратьев. Отчасти изменилось положение отверстий на дискете, а футляр стал прочнее. Края приводного отверстия были защищены пластиковым или металлическим кольцом. Изначально объем таких дискет составлял 110 Кбайт, однако к 1984 году он был увеличен до 1,2 Мбайт. Именно с 5,25-дюймовых решений началось повсеместное распространение дискет. Этому способствовала более низкая в сравнении с 8-дюймовыми девайсами цена.

В 1981 году дискета обрела привычный для нас формат — 3,5 дюйма. Такой дизайн предложила компания Sony. Изначально объем дискеты составлял 720 Кбайт, но спустя пару лет он был увеличен вдвое. Чуть позже появились и более вместительные решения емкостью 2,88 Мбайт. Многие крупные компании поддержали уменьшенный стандарт. Например, компания Apple уже в 1984 году устанавливала приводы для 3,5-дюймовых дискет на компьютеры Macintosh.

Три поколения дискет: 8’’, 5,25’’ и 3,5’’ (слева направо)

Источник изображения

В начале 90-х годов емкость дискет удовлетворяла далеко не всех пользователей. Одновременно разрабатывался целый ряд различных стандартов, которые должны были прийти на смену 3,5-дюймовым дискетам. Наиболее популярным из них стал Iomega Zip. По своей конструкции такая дискета во многом повторяла существующие. Носитель Iomega Zip представлял собой полимерный диск, покрытый ферромагнитным слоем. Корпус дискеты изготавливался из пластика и имел защитную шторку. Объем таких решений составлял 100 или 250 Мбайт, а через некоторое время выпускались даже 750-мегабайтные девайсы! Кроме этого, Iomega Zip обеспечивали более высокую скорость записи и чтения. Тем не менее стандарт так и не смог потеснить 3,5-дюймовые дискеты с вершины. Виной всему — высокая цена устройств. Да и, скажем прямо, надежностью дискеты Zip вовсе не отличались.

Оптические накопители. CD

Параллельно с дискетами развивался и рынок оптических накопителей. Первой ласточкой в этой области стал девайс под названием Laserdisc (LD), разработанный в 1969 году компанией Philips. Носитель предназначался для домашнего просмотра кинофильмов. Он поддерживал аналоговую запись изображения и звука. Чуть позже звук стал цифровым. Laserdisc имел ряд преимуществ над кассетными стандартами VHS и Betamax, однако так и не смог заменить их. В основном формат был популярен в США и Японии. В Европе к нему отнеслись довольно прохладно. Кстати, первым фильмом, вышедшим на LD, стали «Челюсти». Это произошло в 1978 году в США. Последние фильмы на лазердисках были выпущены компанией Paramount в 2000 году. Несмотря на провал стандарта, используемые в нем технологии оказали влияние на развитие форматов следующего поколения.

Своими размерами Laserdisc напоминал виниловую пластинку

Источник изображения

На смену Laserdisc пришел намного более успешный формат Compact Disc (CD). Стандарт CD разрабатывался совместными усилиями таких компаний, как Sony и Philips, и был выпущен в 1982 году. Изначально CD предполагалось использовать только для хранения аудиозаписей в цифровом виде, однако со временем на компакт-дисках начали хранить и распространять файлы любых типов. Этому способствовало и то, что, начиная с 1987 года, Microsoft и Apple начали использовать CD-приводы в своих персональных компьютерах.

Как же устроен компакт-диск? Он представляет собой поликарбонатную подложку, покрытую тонким слоем металла. Этот слой защищен лаком, на который, как правило, наносятся какие-либо картинки, логотипы и другие штуки. Информация на диск записывается в виде спиральной дорожки из углублений, или питов (от англ. pit — углубление), выдавленных в поликарбонатной основе. Как правило, размер пита в ширину составляет около 500 нм, в глубину — 100 нм, а его длина варьируется от 850 до 3500 нм. Расстояние между питами называется лендом. Ленд обычно равняется 1,6 мкм. Питы рассеивают или поглощают падающий на них свет, а подложка отражает его. Считывание информации с компакт-диска происходит с помощью лазерного луча, образующего световое пятно диаметром примерно 1,2 мкм. Если лазер попадает на ленд, то приемный фотодиод фиксирует максимальный сигнал. Это логическая единица. Если же свет попадает на пит, то фотодиод фиксирует свет меньшей интенсивности. И это уже будет логическим нулем.

Первые компакт-диски предназначались исключительно для чтения. В процессе производства на поликарбонатную подложку сразу наносились питы, а затем поверхность покрывали отражающим слоем и защитным лаком.

В сравнении с предшественником CD намного уменьшился

Источник изображения

На протяжении долгого времени максимальный объем компакт-диска составлял 650 Мбайт. Это было эквивалентно 74 минутам качественного аудиоконтента. В 80-е года такой объем казался для пользователей неиссякаемым. Лишь начиная с 2000 года получили распространение 700-мегабайтные диски. Также встречались девайсы емкостью 800 Мбайт.

Но вернемся в 80-е годы. Вскоре после выхода первых CD пользователи ясно дали понять, что они хотят записывать на диски нужную им информацию в домашних условиях. Так появилась технология CD-R (Compact Disc-Recordable). «Болванки» CD-R можно было использовать для однократной записи. Для этого требовался специальный пишущий CD-привод.

Конструктивно диски формата CD-R отличались от CD лишь наличием еще одного слоя между поликарбонатом и отражателем. Этот слой был выполнен из органического прозрачного красителя. Краситель имел интересное свойство — при нагревании он разрушался и темнел. Во время записи информации на диск лазер, меняя свою мощность, наносил на поверхность диска темные точки – то есть попросту выжигал нужные зоны слоя-красителя. При считывании эти темные точки воспринимались как питы. Технология CD-R увидела свет в 1988 году.

CD-RW привод

Источник изображения

Последней вехой в развитии CD стал выпуск стандарта CD-RW (Compact Disc-Rewritable). В отличие от CD-R, записывать такой диск можно было многократно. Конструкция CD-RW была аналогична CD-R, за исключением слоя между поликарбонатом и отражателем. Если в CD-R использовался органический краситель, то в CD-RW его сменил специальный неорганический активный материал. Под воздействием мощного лазерного луча этот материал также темнел и имитировал питы. Затемнение происходило в результате перехода материала из агрегатного состояния в кристаллическое.

Пик популярности CD пришелся на 90-е и 2000-е годы. И даже при этом говорить об этом стандарте в прошедшем времени как-то неправильно, ведь компакт-диски используются и по сей день.

Стандарт DVD

Стандарт DVD (Digital Versatile Disc) был представлен публике в 1996 году. Разработка формата началась примерно за 5 лет до анонса. Точнее, изначально предполагалось создание двух независимых стандартов. Компании Philips и Sony трудились над технологией MMCD (Multimedia Compact Disc), а альянс из 8 компаний, в число которых входили Toshiba и Time Warner, разрабатывали Super Disc. Стараниями компании IBM усилия всех разработчиков удалось объединить — американской компании уж очень не хотелось повторения истории с конкуренцией между кассетными стандартами VHS и Betamax 70-х годов. Так и появился стандарт DVD.

Интересно, что изначально технология разрабатывалась с прицелом на видеоконтент. Ожидалось, что DVD придет на смену устаревающим видеокассетам. Именно поэтому первое время аббревиатура расшифровывалась как Digital Video Disc. К счастью, диск идеально подошел для хранения данных любых форматов, и расшифровку быстро сменили на Digital Versatile Disc.

Если вы думаете, что между DVD и CD очень большая разница, то вы ошибаетесь. Конструктивно DVD во многом повторяет своего предшественника. Главным отличием является то, что для считывания DVD использует красный лазер с длиной волны 650 нм, что на 130 нм меньше, чем у CD. Это позволило уменьшить размер светового пятна, а значит, и минимальный размер ячейки информации. Другими словами, увеличилась плотность записи. В итоге DVD мог вместить в 6,5 раз больше информации, чем CD.

Внешне DVD-диск ничем не отличался от CD

Источник изображения

В 1997 году появился стандарт DVD-R(W). Для его создания применялась та же технология, что использовалась и в CD-R. Несмотря на это, прошло еще немало времени, прежде чем DVD-R(W) стал массовым. Главным препятствием на пути распространения стандарта стала стоимость дисковода и самих «болванок»: первый DVD-R(W) привод стоил 17 тысяч долларов США, а каждый диск — 50 долларов.

Нужно отметить, что существует еще и формат DVD+R(W), представленный в 2002 году. Он был разработан альянсом компаний, в число которых входили Sony и Philips. Дело в том, что при создании DVD-R(W) не были учтены все пожелания и разработки компаний этого альянса. Так появился DVD+R(W). Этот формат отличался от «минусового» тем, что имел специальную разметку, упрощающую позиционирование головки, и иной материал отражающего слоя.

Что касается емкости DVD, то обычно она составляет 4,7 Гбайт. Кроме этого, существуют еще и двухслойные DVD. В таких девайсах информация записывается в два разных слоя — в обычный нижний и полупрозрачный верхний. Для считывания информации с разных уровней лазер должен менять фокусировку. Двухслойные диски могут вместить до 8,5 Гбайт данных. После двухслойных появились двухсторонние диски. У таких дисков обе стороны рабочие. Каждая сторона является двухслойной. Объем такого диска составляет 17 Гбайт.

Вместо заключения

На этом развитие стандарта DVD прекратилось — разработчики реализовали весь его потенциал. На смену DVD пришли форматы HD-DVD и Blu-ray. Но о них, а также о flash-памяти, жестких дисках и многих других технологиях мы поговорим в следующий раз.
