Боевые семьсот пятьдесят. Обзор видеокарт Gigabyte GeForce GTX 750 Ti и MSI GeForce GTX 750 Ti TWIN FROZR

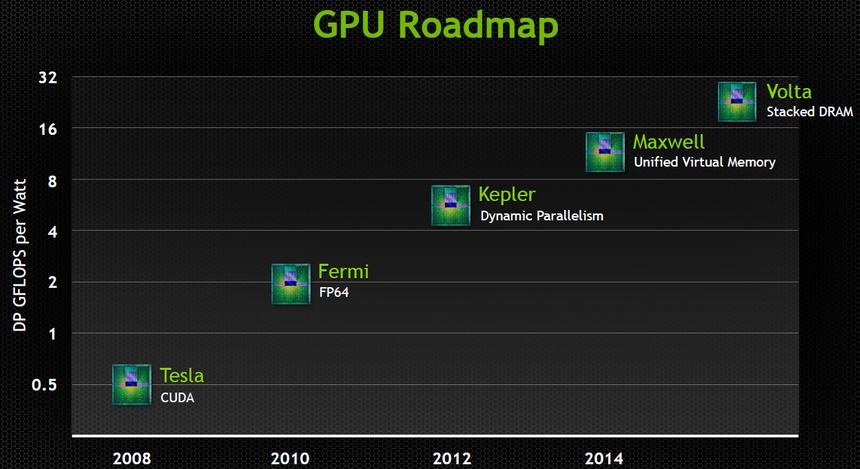

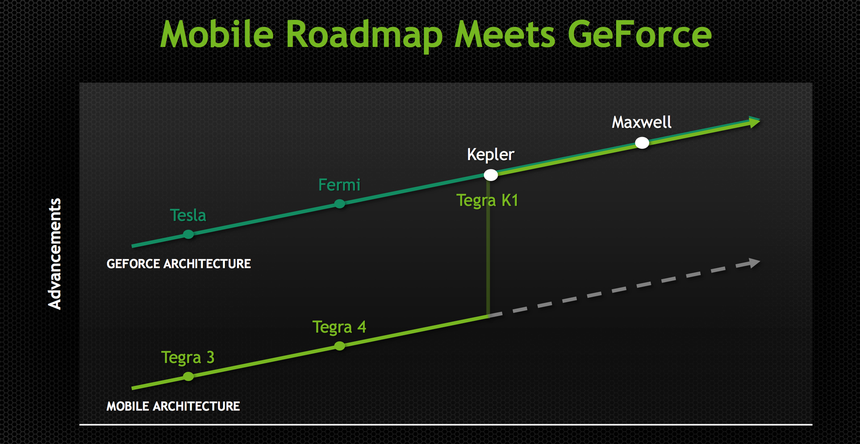

Очередное ядро, названное в честь британского физика, является четвертым в заявленной линейке GPU. Ранее, как мы помним, были Tesla, Fermi и Kepler. Следующий на очереди — графический процессор Volta c мультикристальной компоновкой: схемы памяти будут расположены в одном корпусе с GPU, что даст высочайшую пропускную способность и миниатюрные размеры видеоадаптеров. А пока что на главной сцене пресловутый Maxwell, изготовленный с учетом 28-нм техпроцесса (как и предшественник Kepler). Первые видеокарты на базе Maxwell получили название GeForce GTX 750 и GeForce GTX 750 Ti — платы средней ценовой категории, а значит, самые востребованные на рынке. Мы же посвятим свое внимание двум решениям производства MSI и Gigabyte. Ну а все желающие могут подробно ознакомиться с особенностями архитектуры Maxwell в других материалах нашего ресурса.

Технические характеристики

В ситуации с NVIDIA GeForce GTX Titan полноценное, «усиленное» решение NVIDIA GeForce GTX Titan Black было представлено несколько позже. В случае с новинкой на базе Maxwell общественность получила возможность сразу оценить как базовый вариант, так более мощную версию с тегом Ti. Между собой видеокарты серии GeForce GTX 750 отличаются, как можно догадаться, таковыми частотами, системой охлаждения и, часто, комплектацией, в зависимости от щедрости поставщика. Для более подробной информации мы подготовили традиционную сводную таблицу с характеристиками устройств.

Отметим, что разница между моделями GeForce GTX 750 и GeForce GTX 750 Ti заключается, в первую очередь, в количестве универсальных потоковых процессоров. В случае с младшей версией их количество было урезано с 640 до 512. Так, производитель ловко решает вопрос с выбракованными версиями GPU.

Отдельного внимания заслуживает и уровень TDP. Из года в год мы видим, как инженеры NVIDIA делают все возможное для того, чтобы минимизировать энергопотребление, плавно выводя полноценные GPU-решения в рамки парадигмы мобильных устройств и всеобщей унификации. В то же самое время конкуренты придерживаются более консервативных взглядов, делая ставку больше на производительность, и, следовательно, разделяя настольные и мобильные устройства.

Если говорить о представленных в нашем обзоре моделях MSI и Gigabyte, то каждая плата обладает собственной конфигурацией частот. В частности, Gigabyte GeForce GTX 750 Ti имеет более высокие характеристики, что, собственно, не дает плате особых преимуществ до экспериментов с разгоном. Там и будет видно, какое решение дает больший запас мощности. Ну а пока перейдем к детальному рассмотрению самих видеокарт.

Gigabyte GeForce GTX 750 Ti

Если верить маркетинговой информации от производителя, то в каждом четвертом компьютере установлена системная плата марки Gigabyte. Насколько это утверждение верно, судить не будем, однако нельзя отрицать, что вышеупомянутый бренд достаточно широко представлен на отечественном рынке комплектующих. Большие производственные мощности позволяют Gigabyte проектировать оригинальные PCB и разрабатывать собственные системы охлаждения. Все это в полной мере отразилось и на видеокарте с инженерным наименованием GV-N75TWFOC-2GI.

Комплект поставки

Интересно наблюдать за изменением дизайна упаковки в зависимости от уровня развития компании. Некогда коробки с видеокартами Gigabyte украшали странноватого вида юноши и девы фэнтезийного толка. В нашей с вами современности уже речь идет о милых совушках. На обратной стороне по традиции коробки указаны достоинства платы, как то: сообщение о разогнанном ядре, новой системе охлаждения и поддержке разрешения 4К (4096х2160).

Стоит учесть тот факт, что речь идет о видеокарте среднего уровня. А раз так, то в рамках политики cheap & good не подразумевается дополнительных расходов на излишки и комплектацию — пользователь платит только за самое необходимое. В наборе с устройством можно найти небольшой буклет с вводными данными, диск с программным обеспечением (драйверы и утилита для оверклокинга) и кабель дополнительного питания. Никаких тебе игр, наклеек, промо-кодов и прочих радостей юного геймера.

Внешний вид и конструкция

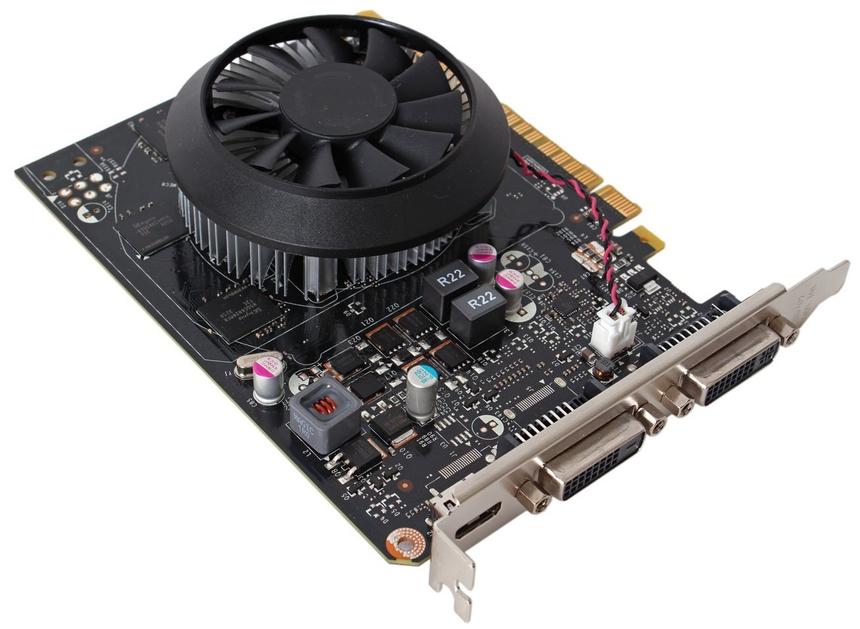

Прежде чем мы перейдем к рассмотрению самой платы, вспомним, как выглядел оригинальный прототип NVIDIA — компактная модель черного цвета с небольшим, невзрачным охладителем, не слишком шумная, не слишком привлекательная, после установки займет только один слот на задней панели корпуса. Если говорить о портах вывода, то здесь предусмотрена пара разъемов DVI и порт mini-HDMI с поддержкой стандарта 1.4а.

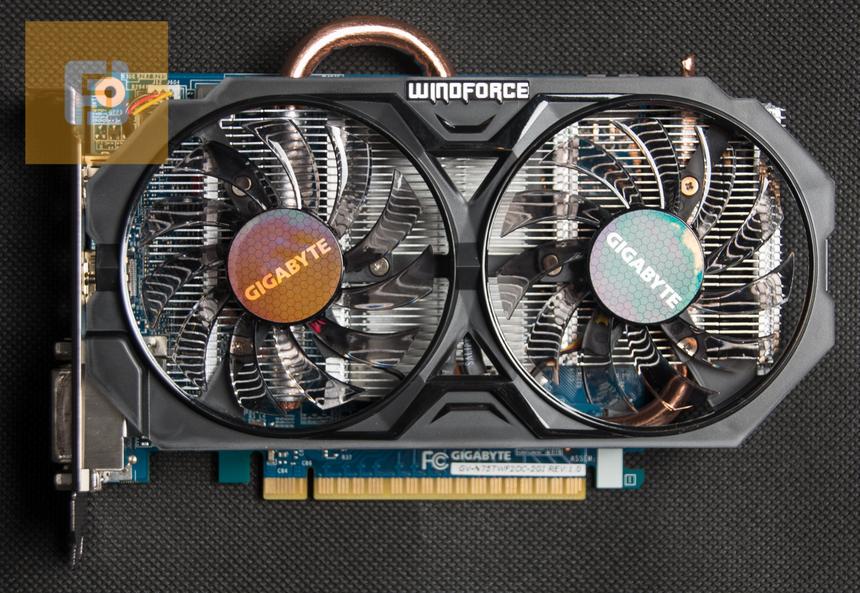

Было бы странно ожидать от инженеров Gigabyte не больше преобразований, чем примитивное поднятие частот. Производителем был несколько переработан PCB, заменены некоторые компоненты, а само устройство собрано на текстолите синего цвета.

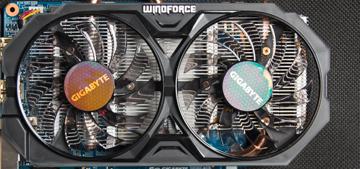

Конечно, нельзя относиться к нашему мнению как к непреложной истине, но субъективно устройство получилось более привлекательным, нежели оригинальная модель NVIDIA. Видеокарта получила новую, собственную версию охладителя под названием Gigabyte Windforce 2Х. Кулер снабжен двумя нагнетателями и медной восьмимиллиметровой тепловой трубкой, буквально пронзающей алюминиевый радиатор.

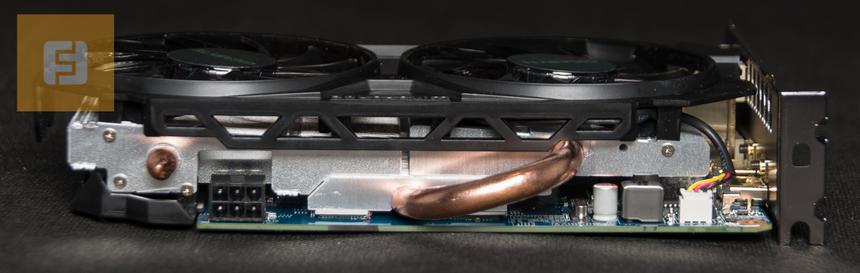

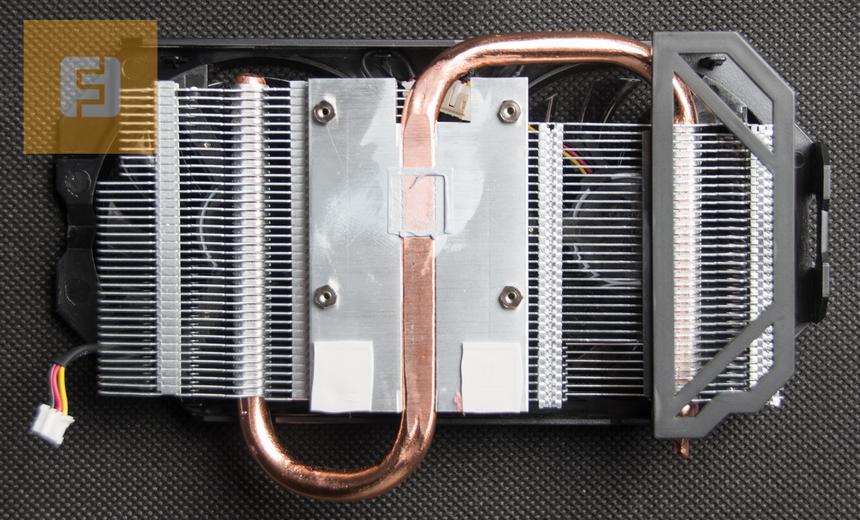

Трубка контактирует непосредственно с самим кристаллом GPU, что, по задумке инженеров, должно обеспечить качественный теплоотвод. Два вентилятора производства PowerLogic подключатся к разъемам, непосредственно распаянным на плате. При желании кулер можно заменить самостоятельно.

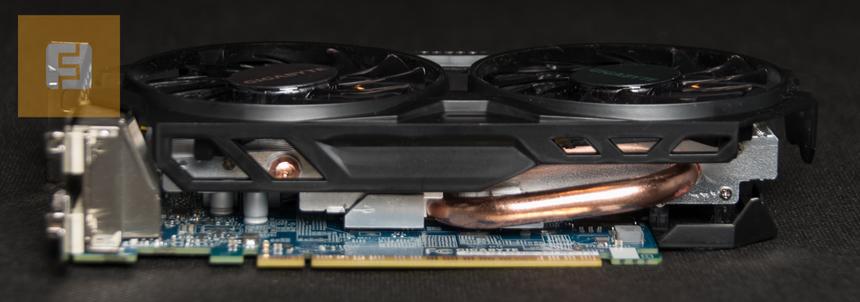

Вышеупомянутый охладитель с пластиковым кожухом делает видеокарту более чем на пять сантиметров длиннее, вплоть до 19 см (против 14,5 у оригинала). Однако этот факт вряд ли смутит обладателей даже самых скромных корпусов. Устройство вполне компактно даже с заявленными параметрами. На задней стороне ускорителя никаких дополнительных элементов не предусмотрено. Схемы памяти распаяны на лицевой стороне, а «тыл» в дополнительном охлаждении не нуждается.

Несмотря на простоту, система охлаждения более чем успешно справляется со своей задачей — работает практически бесшумно, в чем мы успели убедиться в процессе разгона и тестирования. Если забыть про движущиеся лопасти, то можно подумать, что кулер и вовсе не работает.

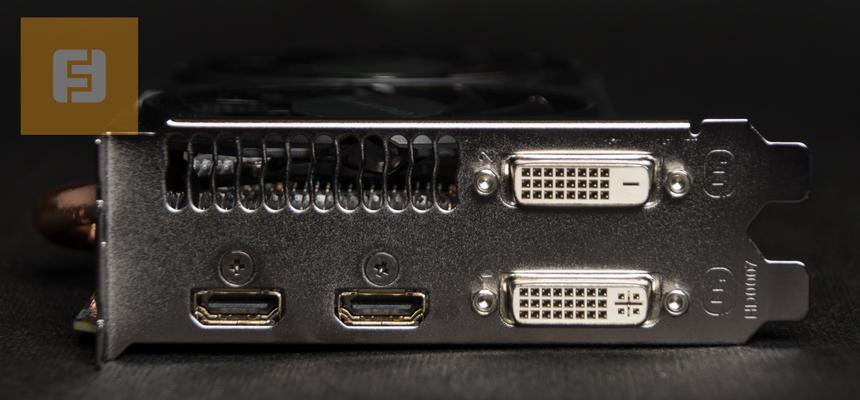

На задней панели представлен набор видеовыходов, отличающийся от того, что было предложено в прототипе NVIDIA. В частности, модель получила пару полноценных HDMI вместо одного с приставкой mini. Конечно, теперь устройство, с учетом охладителя, будет занимать два слота на задней панели корпуса, однако этот факт можно простить с учетом появившихся возможностей.

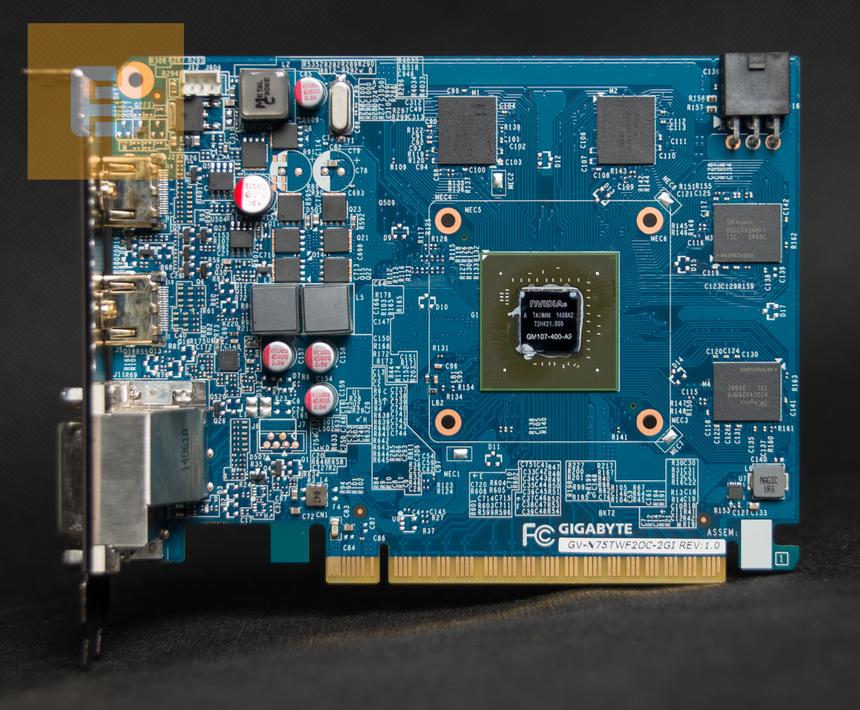

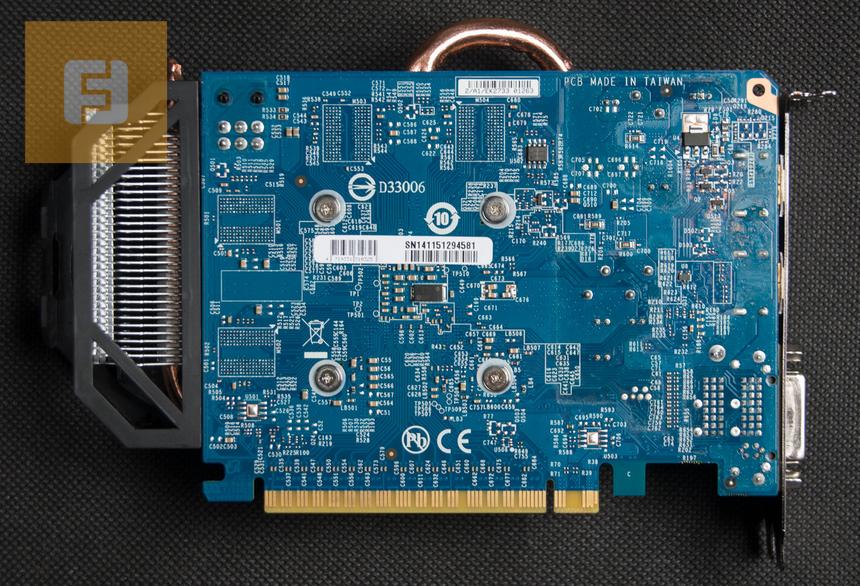

За некоторыми нюансами разводка платы осталась без изменений по сравнению все с тем же прототипом. В правом верхнем углу можно увидеть типовой шестиконтактный разъем питания. Рекомендованная для данного типа видеокарт мощность блока — не менее 450 Вт. Отметим, что неизмененной осталась и трехфазная система питания. Две фазы используются для нужд самого GPU, а еще один дроссель предназначен для графической памяти.

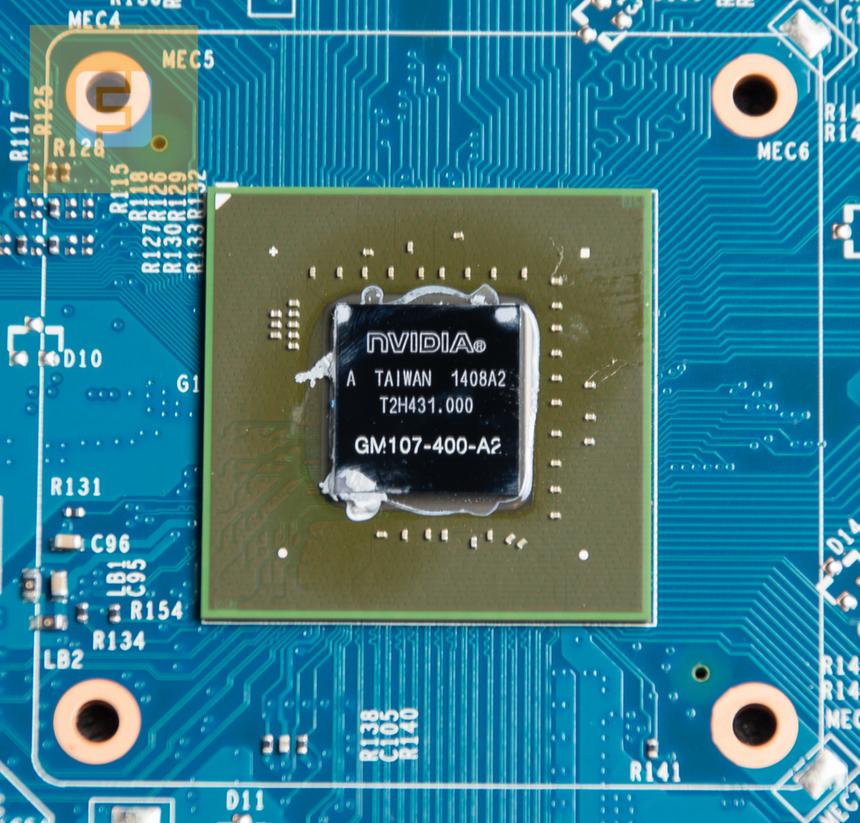

Оттерев слой термопасты, обнаруживаем маркировку чипа GM107-400-А2, того самого Maxwell. Этот GPU на 30% меньше своего предшественника — GK106-400. Если площадь процессора Kepler была 221 мм², то в нашем случае она составляет всего 156 мм². Но не забываем, что перед нами бюджетный продукт, так что было бы странно сравнивать его с топовым решением NVIDIA. Отметим только, что GM107-400 используется в старших моделях GeForce GTX 750 Ti. Модель GeForce GTX 750 комплектуется чипом с урезанным количеством унифицированных процессоров, снабженным маркировкой GM107-300.

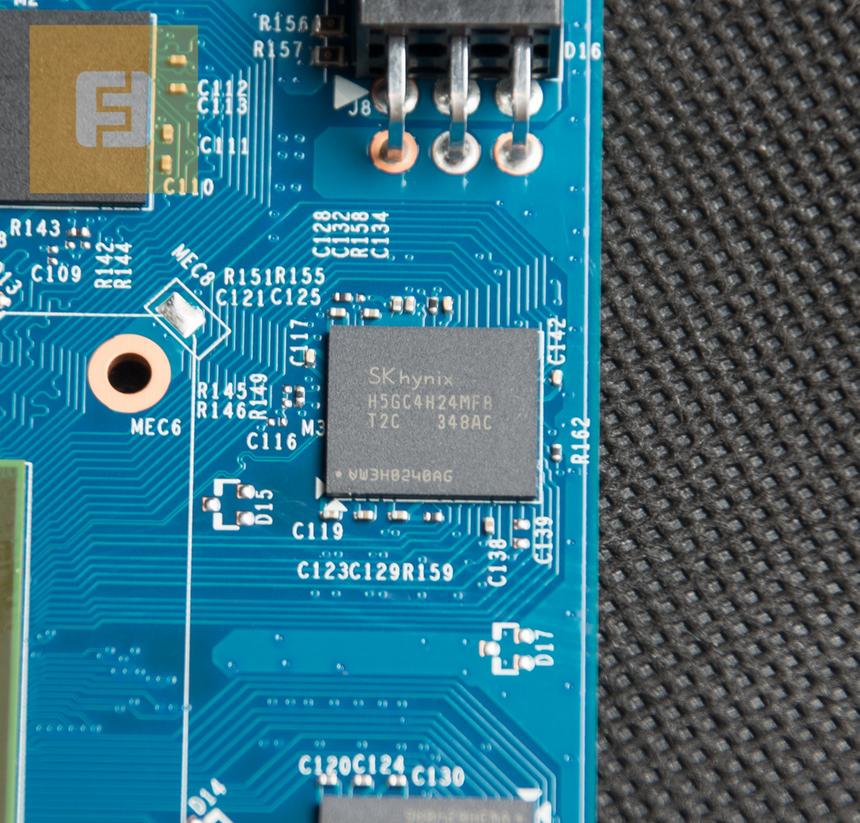

Что касается памяти, то здесь производитель решил ничего не менять. Устройство укомплектовано набором памяти GDDR5 емкостью 2 Гбайт с четырьмя чипами марки SK Hynix.

MSI GeForce GTX 750 Ti TWIN FROZR

В общей массе производителей, которые решились представить свои решения на базе GeForce GTX 750 Ti, оказалась и компания MSI. Однако само устройство получило ряд эксклюзивных улучшений, что все-таки выделяет видеокарту TWIN FROZR на фоне конкурентов. В первую очередь речь идет о предварительно разогнанном варианте, о чем свидетельствует логотип OC Edition на упаковке. О прочих особенностях поговорим далее.

Комплект поставки

Упаковка решений линейки MSI GAMING традиционно выполнена в минималистском стиле: черная коробка с изображением дракона и логотипом серии. На обратной стороне указаны характеристики видеокарты и пресловутые преимущества перед конкурентами. Во-первых, речь идет об обновленном охладителе TWIN FROZR IV Advanced, который, по словам производителя, гораздо эффективнее и тише эталонного образца. Во-вторых, в рамках программы Military Class 4 видеокарта оснащается более качественной элементной базой: твердотельными конденсаторами и более надежными ферритовыми дросселями.

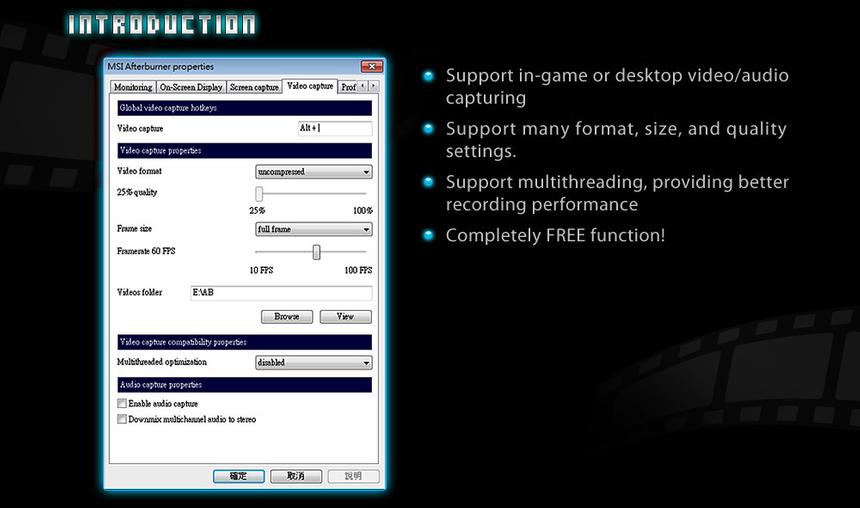

В качестве отличительных особенностей стоит отметить специализированное программное обеспечение. Поскольку MSI GeForce GTX 750 Ti TWIN FROZR выпускается компанией в рамках серии для геймеров, то крайне полезной будет утилита Preadtor — бесплатный аналог популярной FRAPS. С ее помощью любители интерактивных развлечений смогут записывать свои игровые достижения в режиме реального времени и, впоследствии, делиться полученными роликами с другими игроками. Такая опция является встроенной в программный пакет MSI Afterburner, хорошо знакомый оверклокерам.

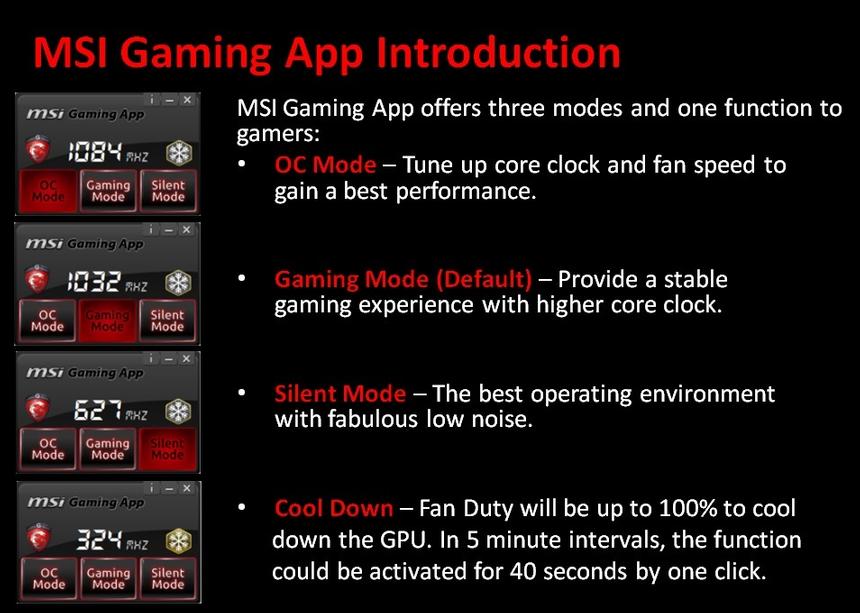

Кроме вышеупомянутой возможности производителем предлагается и программный пакет MSI GAMING APP. Эта утилита позволяет быстро переключаться между тремя профилями работы графического адаптера, не имея при этом специальных знаний.

Пользователю предлагаются профили Silent, Gaming и OC, отличие между которыми состоит в доступной частоте графического ядра и, соответственно, в режиме работы охладителя. В режиме Silent ядро работает на частоте 1085 МГц, а кулер практически бесшумен. Сбалансированный пресет Gaming предлагает компромисс между производительностью и шумностью: 1137 МГц для GPU и более высокие скорости лопастей вентиляторов. Наконец, самый производительный режим OC дает стабильные 1163 МГц и, соответственно, высочайшую нагрузку на охладитель.

Что касается комплектации, то (с учетом специфики самого устройства) в наборе ничего толком и нет. Лишь диск с программным обеспечением, брошюра с вводными данными и руководство по переключению между прошивками BIOS.

Внешний вид и конструкция

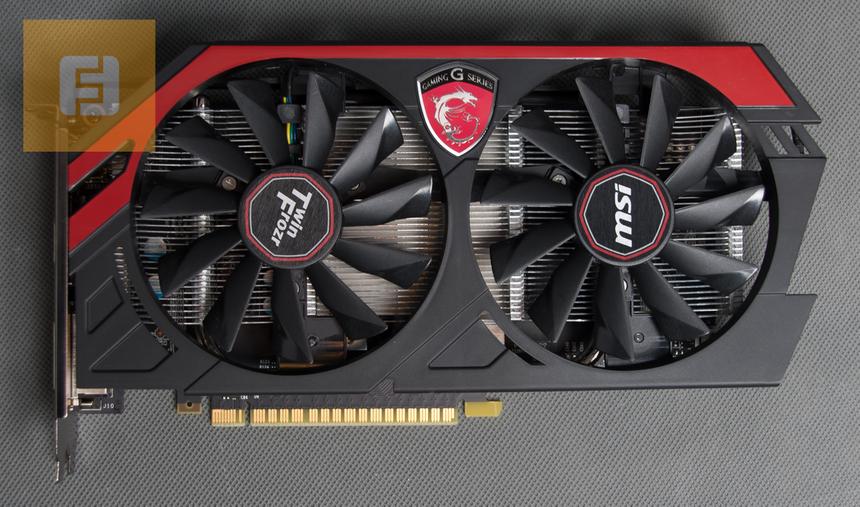

От разглядывания коробочек перейдем наконец к виновнице торжества — видеокарте MSI GeForce GTX 750 Ti TWIN FROZR. Лицевая сторона платы, а именно пластиковый кожух охладителя оформлен в брутальных красно-черных тонах.

Под маркетинговым наименованием Twin Frozr подразумевается непосредственно сам охладитель четвертого поколения. Для пущей красоты плата оснащена LED-подсветкой — пара диодов, разведенных в непосредственной близости от воздушных нагнетателей, создает приятное голубое свечение.

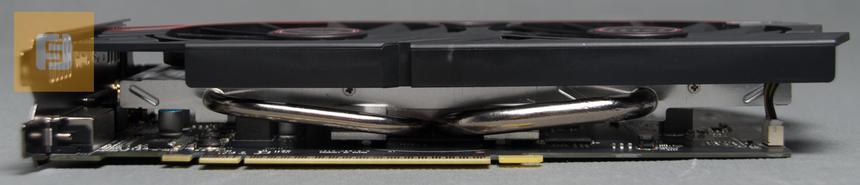

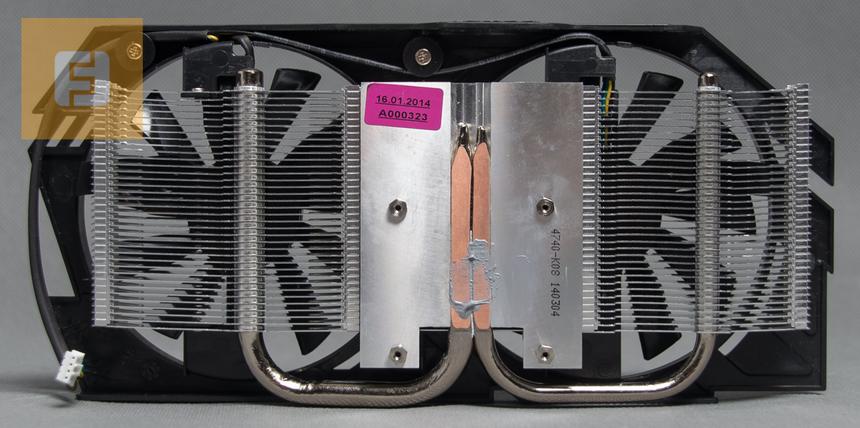

Алюминиевый радиатор, состоящий из тридцати шести пластин, пронизан двумя медными U-образными трубками различной толщины. Ближе к разъемам вывода расположена трубка толщиной 6 мм. Для эффективного теплоотвода с большей части радиатора используется трубка толщиной 8 мм.

Обе термотрубки сходятся непосредственно над кристаллом графического процессора, с которым контактируют через слой термопасты.

Вентиляторы друг от друга ничем не отличаются. Установлена пара 95-мм нагнетателей производства Propeller Blade с 11 причудливо изогнутыми лопастями у каждого.

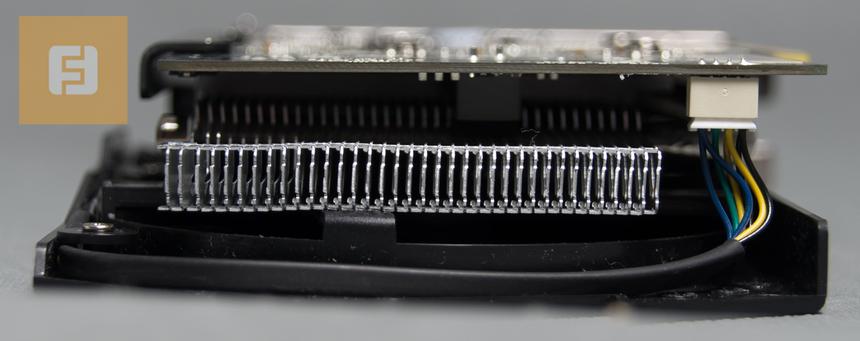

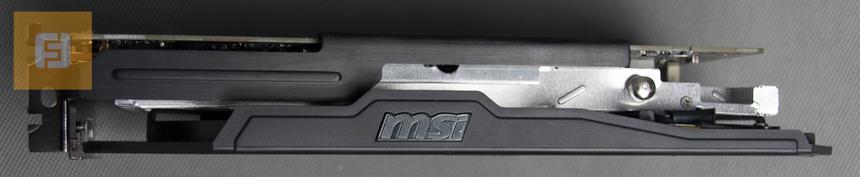

Массивная система охлаждения выходит за рамки печатной платы. Таким образом, длина устройства увеличилась до 26,2 см. Архитектура платы подразумевает полностью лицевую разводку элементов, так что тыльная сторона устройства осталась полностью свободной и не нуждается в дополнительном охлаждении.

Система охлаждения подключается к четырехконтактному разъему на плате. В случае поломки охладитель всегда будет легко заменить. Что касается его шумности, то здесь, как и в случае с моделью Gigabyte, никаких претензий — минимальные помехи вне зависимости от выбранных режимов работы.

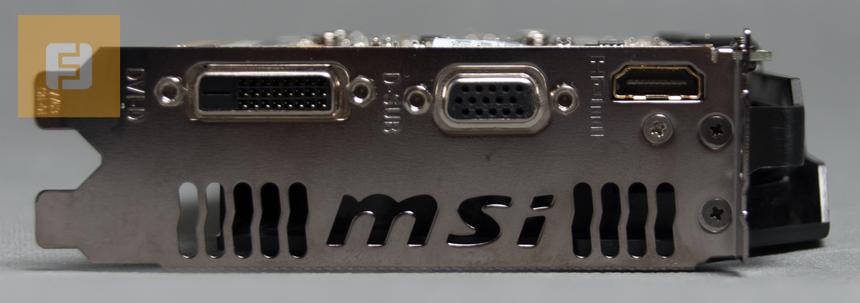

Интересна компоновка разъемов на тыльной стороне. Производитель решил не ограничиваться современными портами DVI, а также HDMI, но добавил до кучи аналоговый D-Sub, чем немного нас удивил. Впрочем, вполне могут образоваться в общей массе покупателей пользователи, которым он обязательно пригодится. В остальном отметим, что плата, как и конкурент, характеризуется двухслотовой базой, что объясняется наличием крупного охладителя.

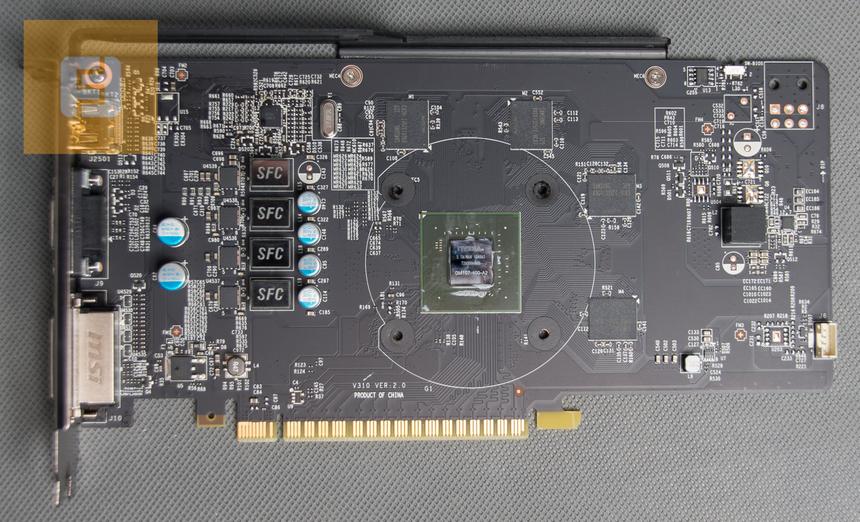

Обратите внимание на верхний правый угол печатной платы: здесь предусмотрена площадка для распайки дополнительного питания. Таким образом производитель подготовил для себя место для маневра и возможных модификаций в рамках данного PCB. Рядом с этой площадкой можно найти переключатель между двумя прошивками BIOS (Legacy BIOS и Hybrid BIOS), что может быть крайне полезно для оверклокеров.

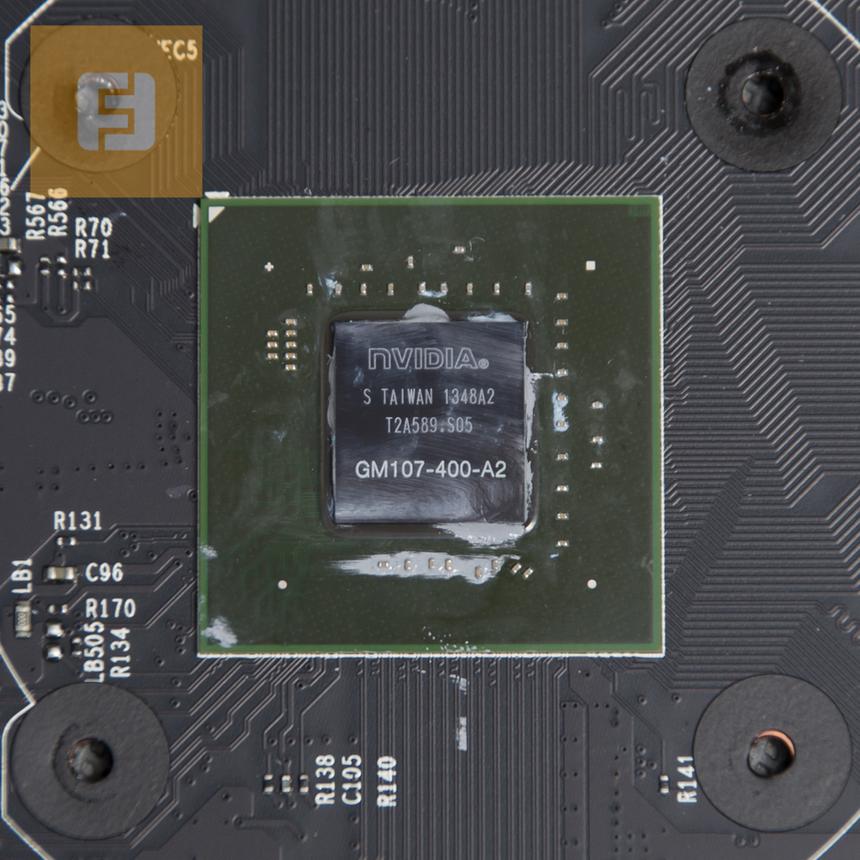

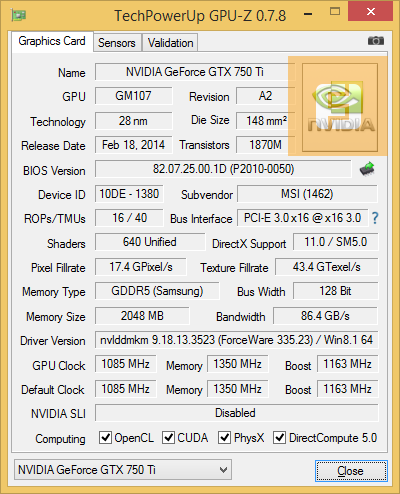

Под охладителем находим графический чип NVIDIA Maxwell знакомой ревизии — GM107-400-A2. Базовая частота работы ядра составляет 1085 МГц, а с учетом поддержки технологии GPU Boost 2.0 может быть увеличена до 1163 МГц. Это более чем на 10% ниже, чем у рассматриваемого сегодня конкурента.

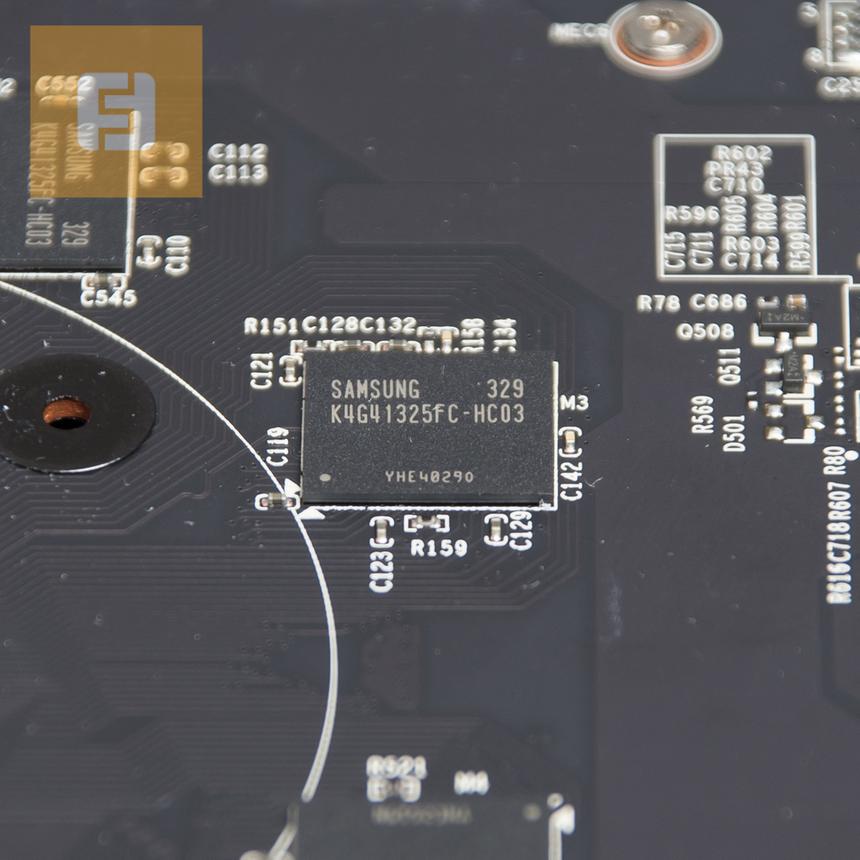

Общий объем видеопамяти составляет 2 Гбайт. Сама память набрана четырьмя чипами GDDR5 производства Samsung — 512 Мбайт каждый, соответственно. Формально, память может работать на частоте до 6 ГГц, однако инженеры NVIDIA посчитали нужным снизить этот порог до 5,4 ГГц. С такой же частотой работает и модель MSI GeForce GTX 750 Ti TWIN FROZR.

Разгон и охлаждение

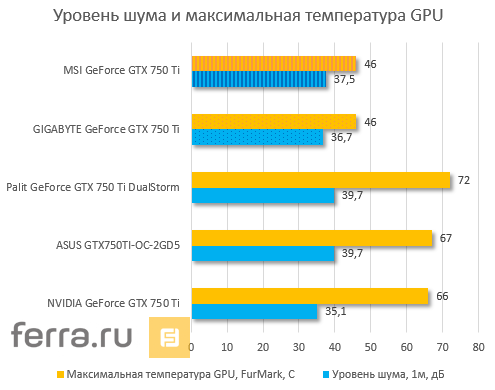

Для нас стало большой неожиданностью наблюдение за работой столь эффективных и качественных кулеров, которые использовали для своих моделей компании MSI и Gigabyte. Очень часто за громкими названиями вроде Super High Class Cooler 3000 не скрывается ничего, а сами охладители работают еще хуже штатных прототипов. Здесь ситуация прямо противоположная, что не может не радовать.

Видеокарты MSI GeForce GTX 750 Ti TWIN FROZR и Gigabyte GeForce GTX 750 Ti — не первые решения на базе NVIDIA Maxwell в нашей лаборатории, так что мы имеем возможность сравнить результаты как с эталоном, так и с некоторыми другими моделями. Отметим, что Gigabyte и MSI удалось сильно снизить температурный порог, причем предел шумности остался на уровне скромного одновентиляторного кулера, используемого с референсной платой NVIDIA. Превосходный результат!

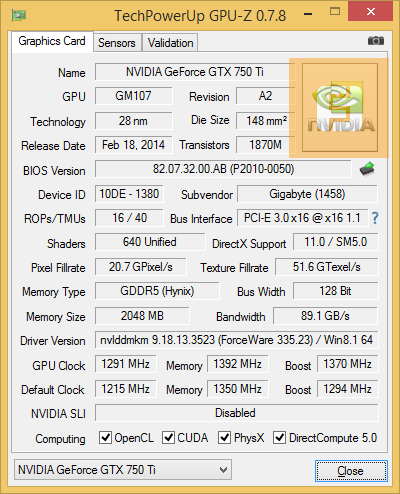

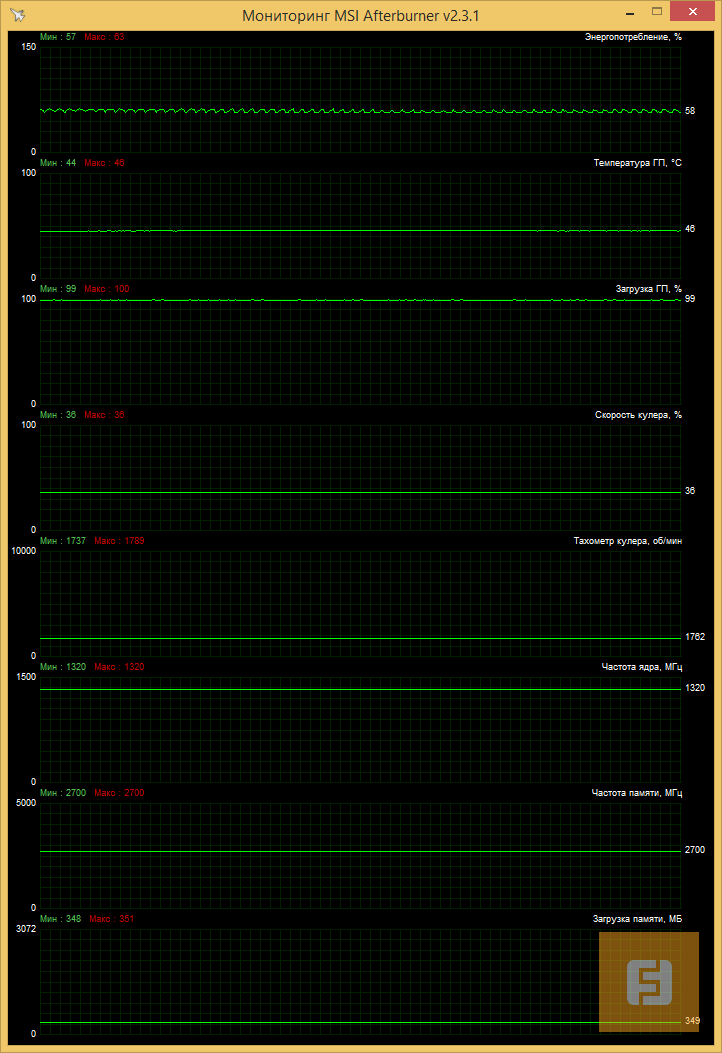

Обратим внимание на данные, полученные в результате разгона видеокарты Gigabyte GeForce GTX 750 Ti. Частоту работы графического процессора удалось поднять с номинальных 1215 МГц до 1291 МГц. Таким образом, нам удалось поднять частоту на 5,8%. Что касается памяти, то здесь был достигнут более скромный результат — 3,1% (5568 МГц против 5400 МГц номинальных).

В процессе манипуляций температура процессора не поднималась выше 46 градусов, а тахометр зафиксировал скорость вращения лопастей вентилятора на уровне 1789 об/мин. Борьба инженеров NVIDIA за низкое энергопотребление приносит свои плоды.

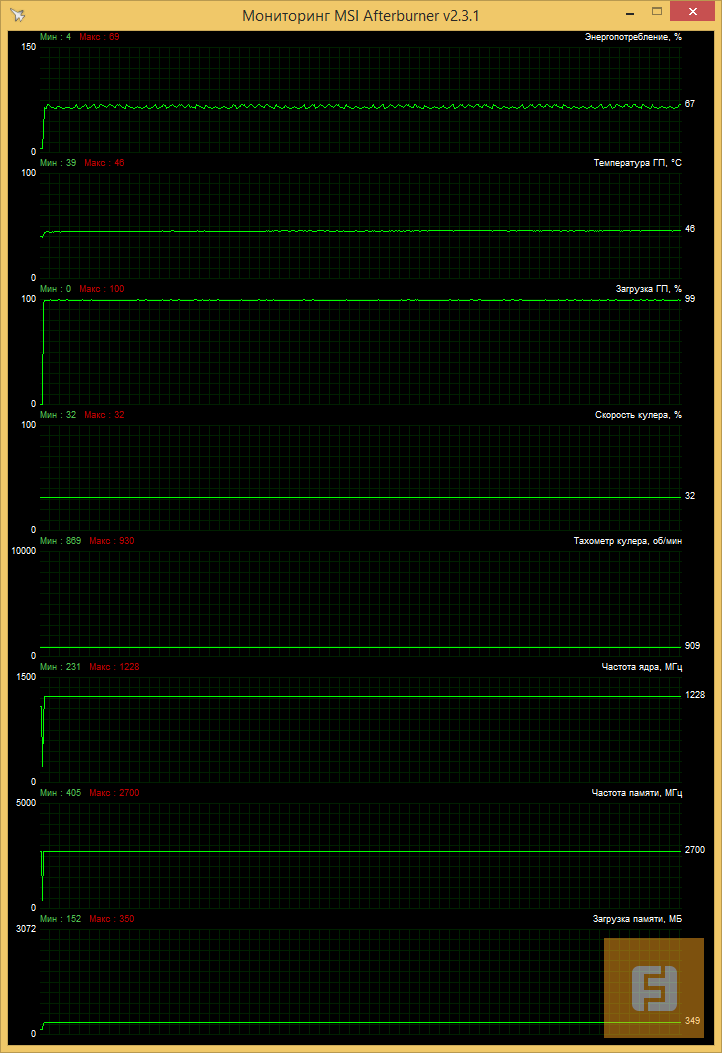

Теперь посмотрим на результаты разгона видеокарты MSI GeForce GTX 750 Ti TWIN FROZR. Напомним, что это устройство обладает более низкими частотными характеристиками, нежели конкурент. Так, мы смогли разогнать чип до стабильных 1271 МГц (с 1085 МГц номинальных), то есть на 17%. Память, в свою очередь, поддалась частоте 5648 МГц против 5400 МГц номинальных. Итого, получен прирост 4,6%.

Даже в режиме нагрузки NVIDIA Maxwell сохраняет хладнокровие — все те же 46 градусов при скорости работы вентилятора на уровне 930 об/мин. И это только 32% от возможной интенсивности вращения.

Для закрепления результата мы прогнали все видеокарты на нашем тестовом стенде и даже сравнили с другими моделями, которые побывали в нашей лаборатории. Оба «конкурсанта» демонстрируют идентичный результат. Но справедливости ради отметим, что видеокарта MSI GeForce GTX 750 Ti TWIN FROZR выходит победителем в этом соревновании, хоть и с мизерным отрывом при фактическом отставании при номинальных частотах.

Результаты тестирования

Тестирование видеокарт проводилось в классическом режиме. Мы использовали как синтетические бенчмарки, так и большой набор игровых приложений, чтобы составить всестороннюю оценку производительности представленных решений. Все данные сведены в информативные сравнительные таблицы, которые мы и предлагаем вашему вниманию.

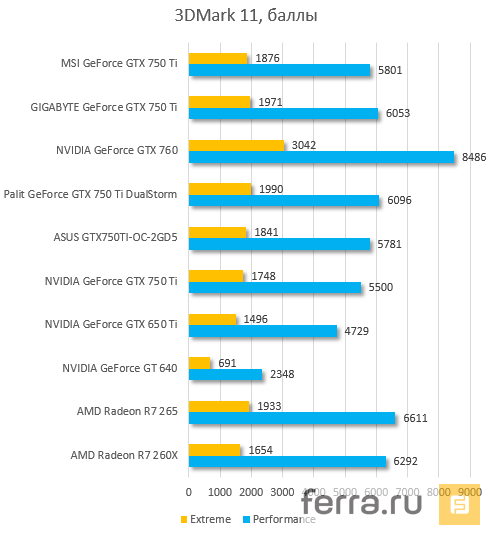

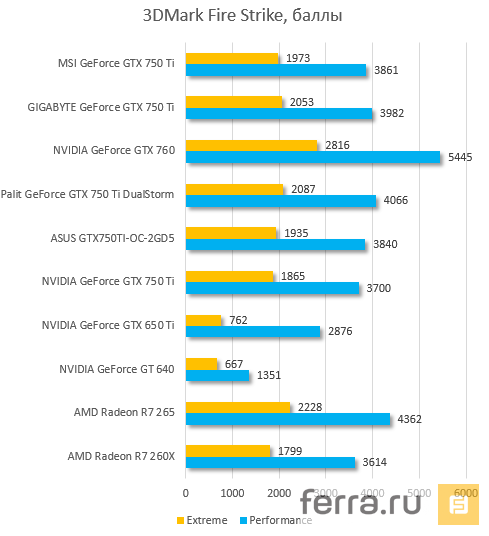

Результаты синтетических тестов не привнесли сюрпризов. За счет небольшого частотного прироста видеокарта Gigabyte GeForce GTX 750 Ti лишь немного, но опережает конкурента.

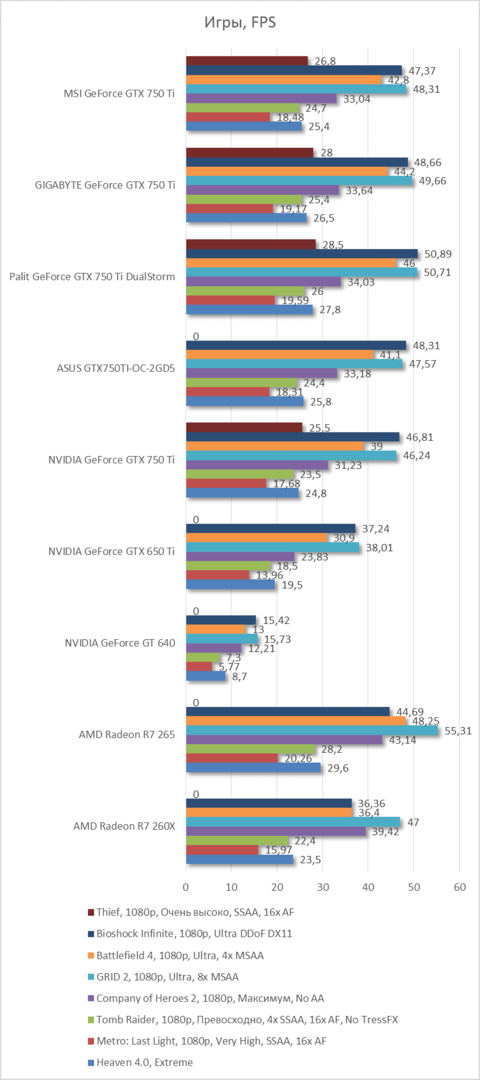

Если ранее можно было бы сослаться на предвзятость синтетических бенчмарков и их необъективность, то данные, полученные по результатам игровых испытаний, лишь расставляют точки над i. Модель от Gigabyte выходит абсолютным победителем.

Конкуренты и аналоги

Безусловно, все модели видеокарт на платформе NVIDIA GeForce GTX 750 Ti похожи друг на друга, как бы ни старались унифицировать свои продукты сами производители. Тем не менее у потребителя всегда есть выбор: взять что-то более мощное, но при этом доплатить некоторую сумму, или же, наоборот, сэкономить и нагнать недостающие мегагерцы путем нехитрых манипуляций с частотами. Мы традиционно предлагаем несколько вариантов, которые помогут нашим читателям принять правильное решение.

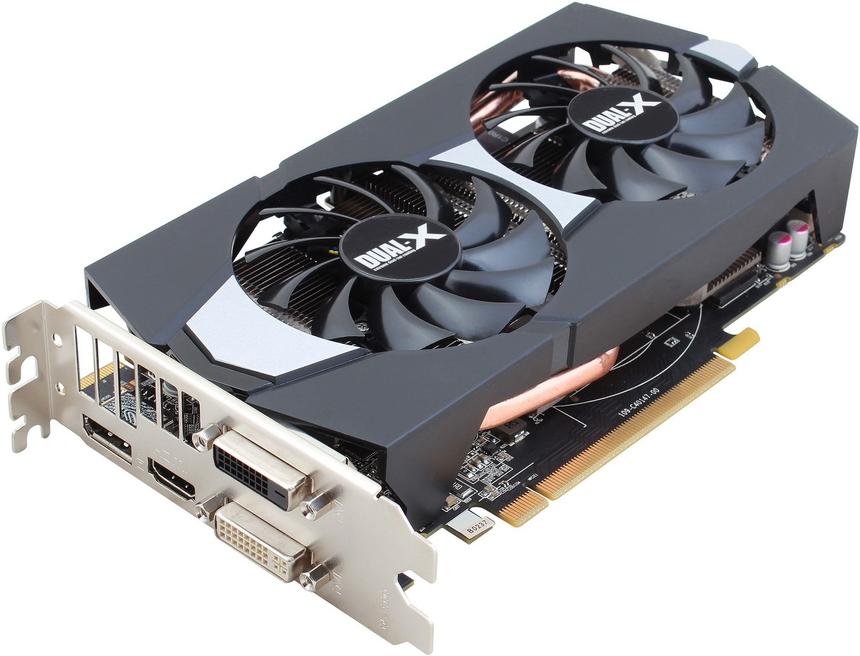

Sapphire Dual-X R7 265

Очевидным соперником представленных решений на базе NVIDIA Maxwell можно считать классические модели на базе ядра AMD Pitcairn Pro, известного также как Curacao. Было бы разумно приобрести вариант в «стоковом» исполнении, без дополнительных модификаций и бонусов со стороны производителя. Даже базовая модель AMD Radeon R7 265 будет превосходить конкурентов по производительности. Так что, приобретая решение, близкое к эталонному, можно прилично сэкономить. В связи со всем вышесказанным, можно считать неплохим предложением Sapphire Radeon R7 265.

Несмотря на модифицированный, двухвентиляторный охладитель устройство сохраняет все характеристики референсной видеокарты. Из прочих особенностей стоит также отметить приличный уровень энергопотребления — не менее 150 Вт, а также более высокую стоимость. Однако эти моменты вряд ли отговорят отечественного энтузиаста от покупки. Подробнее о видеокарте можно прочитать на нашем сайте, перейдя по ссылке.

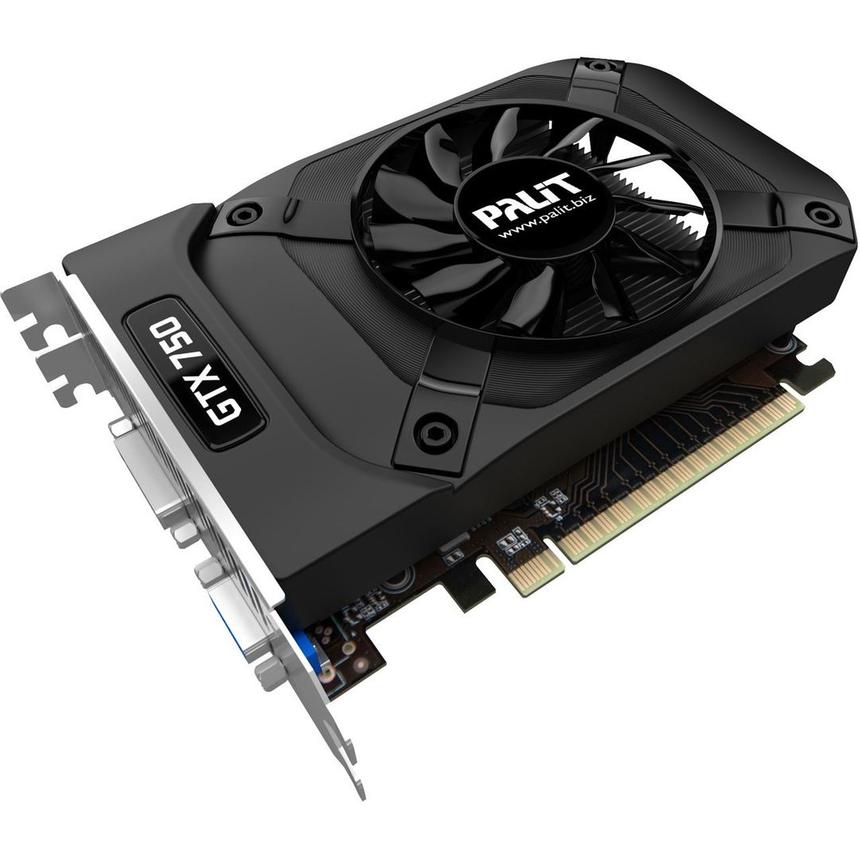

Palit GeForce 750 StormX OC

Тем, кто привык малой кровью добиваться больших результатов, можно предложить вариант на базе того же ядра NVIDIA Maxwell, но с меньшим количеством унифицированных процессоров. Базовая частота ядра составляет 1163 МГц, а частота работы памяти — 5100 МГц. Скорости работы компонентов завышены производителем относительно номинала, о чем свидетельствует аббревиатура OC в названии устройства.

Компактная и недорогая плата Palit Microsystems Ltd укомплектована и эксклюзивной системой охлаждения c воздушным нагнетателем Palit TurboFan Blade, дизайн лопастей которого был позаимствован у вентиляторов турбореактивных двигателей. Такая конструкция позволяет увеличить воздушный поток при текущих оборотах и тем самым эффективно бороться с перегревом, демонстрируя низкие показатели шумности. Помимо всего прочего, производитель усовершенствовал и компонентную базу: заменил штатные конденсаторы на более надежные, твердотельные, применил ферритовые сердечники и модифицировал широтно-импульсный модулятор.

Заключение

Нельзя сказать, что результаты тестирования открыли для нас что-то новое. Результат был предопределен заданными частотными характеристиками. Была надежда на возможный разгонный потенциал, однако и здесь обошлось без сюрпризов. Перед нами во многом похожие видеокарты, с хорошим охлаждением и достаточной производительностью для системы средней руки. Сегодня, пока разработчики только приглядываются к игровым платформам, и нет особых причин для роста нагрузки для видеоадаптеров, модели на базе NVIDIA Maxwell будут актуальны как минимум пару лет.

Тем не менее, между нашими конкурентами, несмотря на идентичную платформу, есть существенная разница. Энтузиастам и оверклокерам следует обратить свое внимание на MSI GeForce GTX 750 Ti TWIN FROZR: здесь богатый выбор программного обеспечения и модуль переключения между двумя BIOS. Все это позволит более эффективно решать поставленные задачи. А тем, кто не склонен к экспериментами, можно предложить Gigabyte GeForce GTX 750 Ti — надежное устройство именитого производителя с высоким предварительным разгоном.
