Родительское собрание. Руководство по выбору материнской платы

Материнских плат много. И AMD, и Intel для одного и того же поколения CPU выпускают сразу несколько чипсетов. Компании-производители поддерживают начинания процессорных гигантов, а потому запутаться в ассортименте системных плат проще простого. Данный гид поможет неопытным пользователям преодолеть муки выбора.

600

Что интересно, раньше пользователь сталкивался с более сложной задачкой. Сегодняшний рынок настольных решений огромный, но не такой обширный в плане конкурентов. За круглым столом осталось всего два игрока: Intel и AMD. Таким образом, выбор процессора определяет и выбор платформы.

Предпочтение системной логики, на базе которой собрана та или иная материнская плата, должно исходить из потребностей пользователя. Например, если человеку необходим ПК с двумя видеокартами, объединенным в CrossFire- или SLI-массив, а также возможность разгона центрального процессора и памяти, то очевидно, что он выберет топовую «маму». Как известно, сама плата не может повлиять на производительность десктопа. Только на функциональность! Отсутствие влияния матплат на быстродействие системы обусловлено тем, что важные для производительности платформы компоненты «переехали» непосредственно в процессор. Так, только от самого CPU зависит, сколько будет использоваться линий PCI Express, какая будет применяться память и в каком режиме.

Компоненты современной материнской платы

Современное расположение компонентов и разъемов на плате обусловлено использованием стандарта ATX (Advanced Technology Extended).

Материнская плата

Перед выбором платформы необходимо определиться с форм-фактором, то есть с размером будущей системы. Будет ли это полноценный Midi-Tower c ATX-материнкой или Mini-Tower c MicroATX? Существует достаточно большое количество различных форм-факторов материнских плат, но в настольном сегменте наибольшее распространение получили устройства типоразмеров ATX, MicroATX, Mini-ITX и E-ATX.

Форм-факторРазмеры, мм
E-ATX305х330
ATX305х244
MicroATX244х244
Mini-ITX170х170

Форм-факторы материнских плат

Источник изображения

В свое время компания Intel предлагала внедрить новый форм-фактор BTX взамен «устаревшего» ATX. По мнению процессорного гиганта этот стандарт позволяет достичь наиболее оптимального расположения компонентов на материнской плате, обеспечивая более качественным охлаждением все элементы платы. Как видите, данный форм-фактор особого распространения не получил.

ATX и BTX

Процессорный сокет

На рынке ПК присутствует большое количество как чипсетов, так и процессорных сокетов. Повторимся, именно выбор центрального процессора обуславливает и выбор материнской платы, но не наоборот. Наиболее актуальными сокетами являются:

  • LGA2011, LGA1150, LGA1155 для процессоров Intel;
  • AM3+, FM2, FM2+ для процессоров AMD.
Arrows-left
Arrows-right
Reload
1 / 3

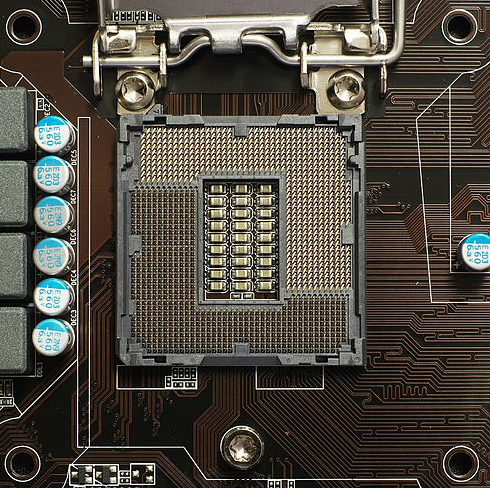

LGA1150

Arrows-left
Arrows-right
Reload
1 / 3

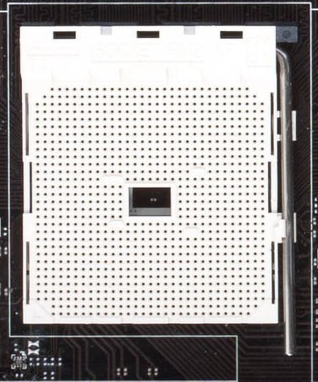

FM2

Разберемся, какой сокет для каких процессоров подходит, а заодно назовем наиболее распространенные чипсеты для соответствующих платформ.

СокетLGA2011LGA1150LGA1155AM3+FM2FM2+
ПлатформаIntelIntelIntelAMDAMDAMD
Поколение процессоровSandy Bridge-E, Ivy Bridge-EHaswellSandy Bridge, Ivy BridgeK10, Bulldozer, PiledriverTrinity, RichlandTrinity, Richland, Kaveri
Системная логикаX79 ExpressZ87 Express, H87 Express, B85 ExpressZ77 Express, H77 Express, B75 Express970, 990X, 990FXA85, A85XA88X
Компоновка чипсетаОдночиповаяОдночиповаяОдночиповаяДвухчиповаяОдночиповаяОдночиповая
Максимальное количество ядер\потоков для платформы6/124/84/88/84/44/4
Интегрированная в процессор графикаНетЕстьЕстьНетЕстьЕсть

Питание материнской платы

Современные материнские платы оснащаются 24-пиновым коннектором питания ATX. Иногда он делится на 20+4 пин, так как раньше устройства запитывались от 20-пинового кабеля. Таким образом, новые блоки питания могут быть совместимы со старыми материнскими платами.

Для питания центрального процессора в современных материнских платах используется дополнительный разъем. Как правило, он имеет либо 4 пина, либо 8. Для стабильной работы любого процессора вполне хватит и 4 пин. Поэтому не стоит бояться и паниковать, если у вас на материнской плате распаян 8-пиновый разъем питания, а на вашем блоке есть лишь кабель с 4 пин.

Иногда можно встретить на материнской плате распаянный разъем питания PATA (Parallel Advanced Technology Attachment) — такие разъемы, как правило, применяются для дополнительного питания PCI Express x16 на материнских платах с поддержкой технологий SLI/CrossFire.

Разъем PATA на материнке ABIT Fatal1ty FP-IN9 SLI

ОЗУ

ОЗУ (оперативное запоминающее устройство) — энергозависимая память с данными и командами. Существует много различных типов памяти, но на данный момент современные материнские платы используют память типа DDR3 (Double-Data-Rate three). ОЗУ представляет собой модуль с распаянными чипами. В материнскую плату он устанавливается в слот DIMM. Но существует и уменьшенный порт — SO-DIMM — используемый, как правило, в ноутбуках.

Arrows-left
Arrows-right
Reload
1 / 2

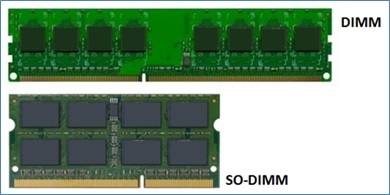

Модуль DIMM и SO-DIMM

PCI Express

PCI Express (Peripheral Component Interconnect) — высокоскоростная шина с последовательной передачей данных. Существует такое понятие, как линия. А потому пропускная способность разъема PCI Express может быть охарактеризована числами x1, x4, x8 или x16. Быстродействие порта зависит и от поколения PCI Express. В современных материнских платах наиболее часто используются порты PCI Express x16, PCI Express x8 и PCI Express x1. Реже — PCI Express x4. У разъемов есть полная совместимость, то есть устройство с разъемом PCI Express x1 можно установить в слот PCI Express x16. Существует полная совместимость и между версиями протокола.

Количество линий PCI ExpressПропускная способность PCI Express 1.0 в каждом направлении, Мбайт/сПропускная способность PCI Express 2.0 в каждом направлении, Мбайт/сПропускная способность PCI Express 3.0 в каждом направлении, Мбайт/с
х12505001000
х4100020004000
х8200040008000
х164000800016 000

Как правило, на материнских платах распаяно сразу несколько портов PCI Express x16. В зависимости от используемого процессора и чипсета у пользователя есть возможность установить в систему несколько видеокарт. Видеокарты AMD объединяются в массив CrossFire. Графические адаптеры NVIDIA — в SLI.

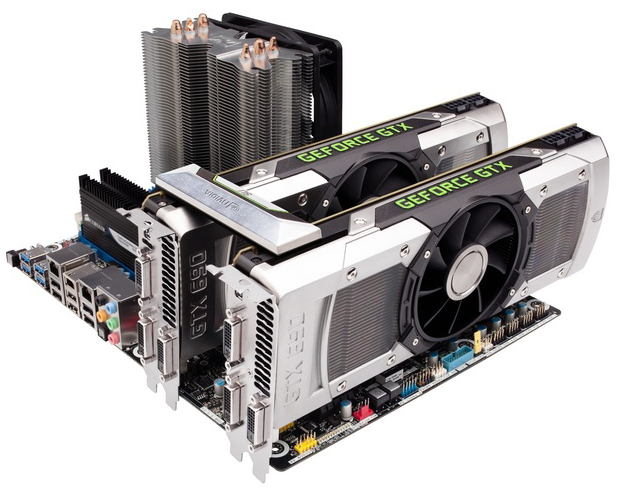

SLI-тандем из двух GeForce GTX 690

Для создания полноценного тандема видеокарт необходимо, чтобы PCI Express x16 порты работали как минимум по схеме x8-x8.

SATA

SATA (Serial Advanced Technology Attachment) — последовательный интерфейс для обмена данными с накопителями информации. Интерфейс SATA имеет 3 ревизии.

 SATA 150SATA IISATA 3.0
Пропускная способность, Гбит/с1.536

Количество SATA-портов зависит от чипсета. Для современного жесткого диска вполне хватит SATA II. Для более быстрых SSD предпочтительнее иметь интерфейс SATA последней ревизии.

Интерфейсная панель

I/O-панель — набор разъемов и портов ПК, расположенных в одном месте. На ней распаивают аудио- и видео-разъемы, порты USB, PS/2 (устаревший интерфейс для подключения мыши и клавиатуры), сетевые разъемы RJ-45, eSATA, а также S/PDIF (интерфейс для передачи цифрового звука).

Интерфейсная панель

Дополнительные контроллеры и функции

На данный момент все современные материнские платы имеют распаянный на материнской плате звуковой кодек. Наибольшее распространение получили чипы Realtek: ALC889, ALC892, ALC898 и ALC1150.

 ALC889ALC892ALC898ALC1150
Количество каналов7.1+27.1+27.1+27.1+2
Частота дискретизации44.1k, 48k, 96k, 192kHz44.1k, 48k, 96k, 192kHz44.1k, 48k, 96k, 192kHz44.1k, 48k, 96k, 192kHz
Соотношение сигнал/шум (ЦАП)108 дБ95 дБ110 дБ96 дБ
Разрядность ЦАП, бит16, 20, 2416, 20, 2416, 20, 2416, 20, 24

Контроллер ASMedia ASM 1074

Все современные материнки имеют на своем борту интегрированную сетевую карту. Наибольшее распространение получили чипы Realtek. Также можно встретить сетевые контроллеры Intel; большая часть материнских плат оснащается гигабитными сетевыми картами.

Сетевой контроллер Realtek RTL8111E

Для дополнительных портов и разъемов используют контроллеры сторонних производителей. Для USB 3.0 используют, как правило, следующие контроллеры: ASMedia ASM1061, ASMedia ASM 1074, NEC µPD720202. А для обеспечения портов SATA 3.0 — Marvell SE9172.

USB 3.0 контроллер ASMedia ASM 1074

Поскольку современная системная логика не поддерживает устаревший PCI, для его реализации используют так называемые мосты. Например, ASMedia ASM 1083.

Контроллер ASMedia ASM 1083

Зачастую производитель распаивает на материнских платах продвинутые цифровые контроллеры для осуществления мониторинга температур, напряжений и прочих параметров. Еще одним типом контроллеров являются микросхемы управления переключением видеовыходов (они применяются, когда видеовыходов на материнской плате несколько) — такие, например, как ASMedia ASM 1442K.

Контроллер ASMedia ASM 1442K

BIOS

BIOS (Basic Input/Output System) — базовая система ввода/вывода, предназначенная для предоставления операционной системе доступа к аппаратуре ПК. BIOS позволяет настраивать различные параметры процессора, оперативной памяти, чипсета, а также прочих периферийных и дискретных устройств. На данный момент в подавляющем большинстве плат используется UEFI BIOS — прошивка, оснащенная красивой графической оболочкой, управляемая не только клавиатурой, но и мышью.

Arrows-left
Arrows-right
Reload
1 / 2

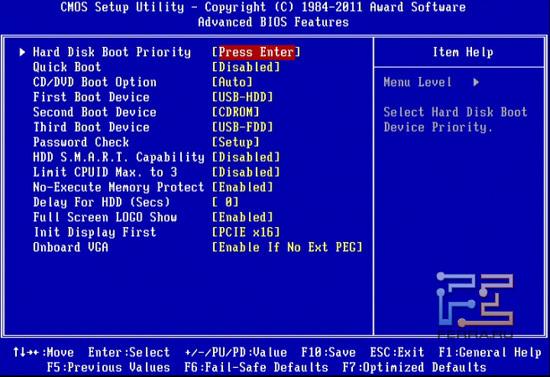

Старый-добрый BIOS

Современные чипсеты

Перейдем к самому главному, но и самому сложному. Чуть выше была приведена сравнительная таблица сокетов, в которой были указаны поколения процессоров, а также названия чипсетов, на базе которых основаны материнские платы. Давайте поговорим о них более подробно.

Intel X79 Express

Данная платформа предназначена для энтузиастов и в силу своей дороговизны не получила такого широкого распространения, как LGA1150 и LGA1155. Характерными особенностями LGA2011 и X79 Express являются:

  • возможность установки процессоров Intel Sandy Bridge-E и Intel Ivy Bridge-E;
  • четырехканальный интегрированный контроллер памяти;
  • отсутствие встроенного графического ядра;
  • поддержка 40 линий PCI Express 3.0.

Тем не менее, «камни» под сокет LGA2011 отстают на один шаг в архитектурном плане относительно более дешевой платформы на базе процессоров Haswell. Это Core i7-3820, Core i7-3930K, Core i7-3960X/3970X, Core i7-4820K, Core i7-4930K и Core i7-4960X соответственно.

Единственный чипсет для этих «камней» — X79 Express — появился в 2011 году, и с тех пор ничего не изменилось. Поэтому, несмотря на многоядерность и многоканальность, логика является устаревшей. Так, «семьдесят девятый» не поддерживает USB 3.0 и имеет всего два порта SATA 3.0. Отметим, что следующее поколение процессоров — Haswell-E — уже не будет поддерживаться X79 Express. Однако, вооружившись шестиядерным Core i7-4930K, можно собрать самую производительную на сегодняшний день компьютерную систему.

Блок-схема чипсета Intel X79 Express

Intel Z87/H87/B85 Express

Процессоры архитектуры Haswell поддерживаются материнскими платами на базе следующих чипсетов: Z87 Express, Q87 Express, H87 Express, Q85 Express, B85 Express и H81 Express. Используется процессорное гнездо LGA1150. В настольном сегменте наибольшее распространение получили решения, в основе которых лежит логика Z87 Express, H87 Express и B85 express. О них и пойдет речь.

Arrows-left
Arrows-right
Reload
1 / 3

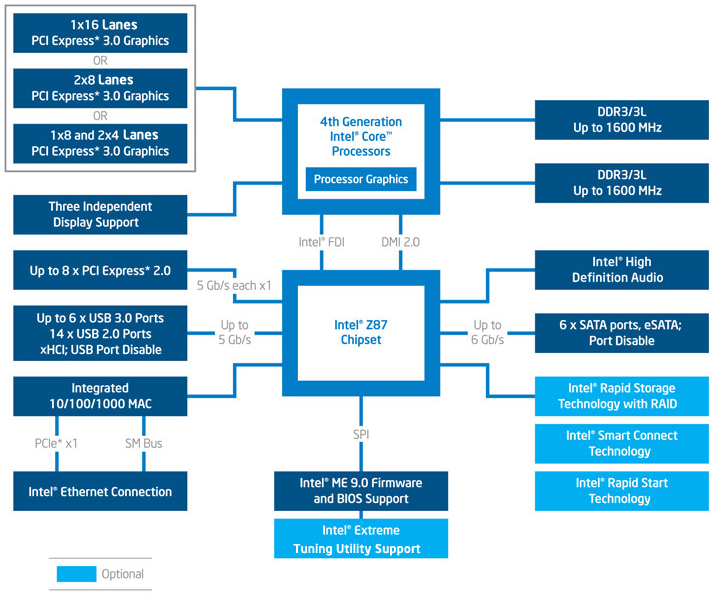

Блок-схема чипсета Intel Z87 Express

Сравним наборы логики для процессоров архитектуры Haswell в сводной таблице характеристик.

Z87 ExpressH87 ExpressB85 Express
Поддержка разгона K-процессоровДаНетНет
Поддержка SLI/CrossFireXДа, х16-х4, x8-x8, x8-x4-x4Да, x16-x4Да, x16-x4
Количество поддерживаемых дисплеев333
Количество поддерживаемых чипсетных линий PCI Express888
Количество USB 2.0/USB 3.08/68/68/4
Количество портов SATA3.0664
Поддержка RAIDДаДаНет
TDP, Вт4.14.14.1

Таким образом, можно сказать следующее:

— Если пользователю необходим разгон и возможность создать полноценный SLI/CrossFire-массив, то однозначно необходим чипсет Z87 Express. К тому же платы на базе этой логики поддерживают модули оперативной памяти с частотой выше 1600 МГц. Остальные чипсеты устанавливают четкое ограничение.

— Если пользователю необходим игровая платформа, но он не планирует использовать процессоры с литерой «К» в названии, а также не планирует создание конфигурации с несколькими видеокартами, то он вполне может обойтись платой на базе H87 Express. Как видите, в остальном она ничем не уступает Z87 Express.

— В принципе можно посоветовать и решения на B85-чипсете, но придется смириться с меньшим количеством портов USB 3.0 и SATA 3.0, а также отсутствием возможности создания RAID-массивов. Чипсеты B85 Express, Q87 Express и Q85 Express в основном предназначены для бизнес-решений.

Существует еще одна бюджетная логика — H81 Express. Однако она не получила особого распространения в силу еще более урезанных возможностей.

Наконец, стоит отметить, что производитель вправе использовать дополнительные контроллеры PCI Express. Например, материнская плата ASUS MAXIMUS VI EXTREME может похвастать схемой работы PEG-портов x16-х8-x8-x8, а все благодаря дополнительной микросхеме PLX PEX8747.

ASUS MAXIMUS VI EXTREME

Intel Z77/H77/B75 Express

Несмотря на то, что на рынке присутствует современная платформа LGA1150 на базе процессоров Haswell, весьма популярной остается платформа LGA1155, поддерживающая процессоры Sandy Bridge и Ivy Bridge. Ее представляют следующие чипсеты: Z77 Express, Z75 Express, Q77 Express, Q75 Express, H77 Express, B75 Express. Наибольшее распространение в настольном сегменте получили чипсеты Z77 Express, H77 Express и B75 Express.

Arrows-left
Arrows-right
Reload
1 / 3

Блок-схема чипсета Intel Z77 Express

Как можно было заметить, различия между чипсетами кроются в количестве портов и поддержке разгона К-процессоров.

Z77 ExpressH77 ExpressB75 Express
Поддержка разгонаДаНетНет
Количество поддерживаемых дисплеев333
Количество поддерживаемых чипсетных линий PCI Express888
Количество USB 2.0/3.010/410/48/4
Количество портов SATA 3.0664

Что выбрать: Haswell или Ivy Bridge? На стороне первого новая микроархитектура, новые наборы инструкций FMA3 и AVX2.0 (оптимизированное под эти инструкции ПО показывает до 70% прироста производительности), интегрированный регулятор напряжения, транзакционная память, новые энергосберегающие технологии, более производительная встроенная графика. На наш взгляд, платформа на базе процессоров Haswell выглядит более привлекательно, чем на базе Ivy Bridge. Она современнее! Последняя может привлечь потенциального покупателя только чуть более низкой стоимостью как процессора, так и материнской платы, а также более высоким разгонным потенциалом.

AMD 970/990X/990FX

Набор чипсетов AMD 970, AMD 990X, AMD 990FX и AMD 980G с интегрированной графикой Radeon HD4250 появился в 2011 году. На сегодняшний день платформа выглядит весьма устаревшей. Так, нет поддержки USB 3.0. Линии PCI Express имеют версию 2.0, при этом используется устаревшая двухчиповая компоновка (северный и южный мосты). Следовательно, проектирование и создание материнских плат обходится несколько дороже. Плюс набор логики имеет достаточно высокий TDP. Тем не менее, на данный момент перед нами единственная десктопная платформа AMD, которая поддерживает восьмиядерные процессоры Bulldozer/Piledriver. Напомним, что современные APU имеют лишь четыре вычислительных ядра, но обладают встроенной графикой.

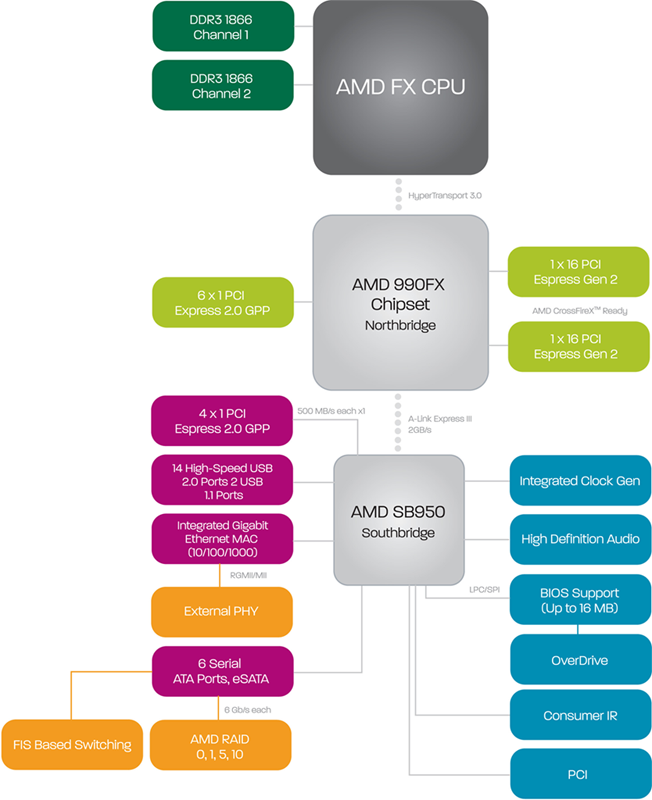

Блок-схема чипсета AMD 990FX

990FX990X980G970
Количество поддерживаемых чипсетных линий PCI Express2x 16 4x 81x 16 2x 81x 161x 16
Всего линий PCI Express38222222
Максимальное количество видеокарт4211
Интегрированная чипсетная графикаRadeon HD 4250
Количество USB 2.014141414
Количество портов SATA 3.06666
Южный мостSB950SB950SB950/SB920
TDP19.6 Вт14 Вт13.6 Вт

Южный мост у наборов логики идентичен. Основным отличием является количество линий PCI Express, а также наличие поддержки SLI/CrossFire. Если вы не собираетесь использовать несколько видеокарт в одной упряжке, то вам стоит присмотреться к системной логике AMD 970.

AMD A55/A75

Гибридные процессоры Llano появились в 2011 году. Так, встроенная графика APU имеет архитектуру VLIW5, а вычислительная часть процессора — K10. Процессоры под FM1 могут иметь до четырех полноценных ядер и 4 Мбайт кэша второго уровня. Для данной платформы наибольшее распространение получили чипсеты A55 и A75.

Arrows-left
Arrows-right
Reload
1 / 2

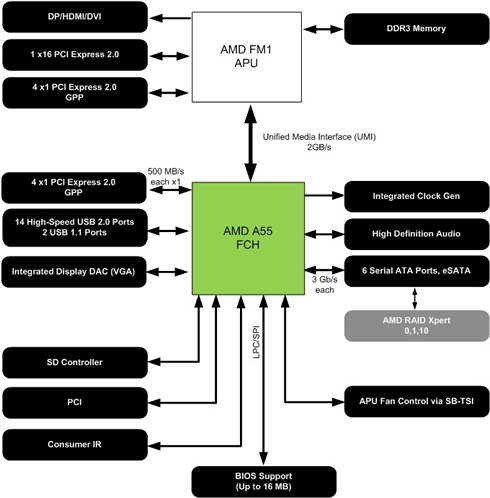

Блок-схема чипсета AMD A55

Различия чипсетов кроются, как всегда, в количестве портов USB и SATA.

A55A75
Количество поддерживаемых чипсетных линий PCI Express44
Количество USB 2.0/3.014/—10/4
Количество портов SATA II/3.06/——/6
Поддержка RAIDДаДа

На сегодняшний день данная платформа считается устаревшей, но все еще встречается в продаже. Ее сменили решения на базе сокета FM2, поддерживающие процессоры APU Trinity/Richland.

AMD A85/A85X

В 2012 году на рынке появилась платформа AMD FM2. Сменилось все: и архитектура процессора, и архитектура встроенного GPU. Так, вычислительные блоки состоят из модулей Piledriver, а графическое ядро основано на базе архитектуры VLIW4. Максимальное количество ядер — четыре. Одновременно появилась поддержка инструкций AVX, FMA3, AES.

Основными считаются чипсеты A85 и A85X. Однако некоторые производители предлагают материнские платы с сокетом FM1.

Arrows-left
Arrows-right
Reload
1 / 2

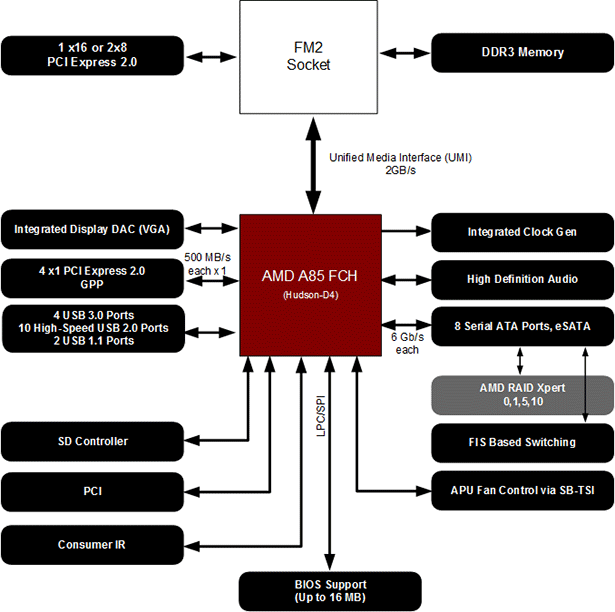

Блок-схема чипсета AMD A85

Основное различие между A85 и A85X кроется в количестве линий PCI Express. Однако обратите внимание, что, несмотря на относительную современность платформы, поддерживается лишь вторая версия интерфейса.

A85A85X
Количество линий PCI Express1620
Количество USB 2.0/3.010/410/4
Количество портов SATA II/3.088
Поддержка RAIDДаДа

Какую материнскую плату выбрать?

Для большей наглядности было решено разделить модели материнских плат на несколько классов. Кроме того, мы разнесли решения AMD и Intel, так как центральные процессоры имеют разный уровень производительности и различную цену.

Разграничение на классы (офисный, домашний, игровой ПК), на самом деле, весьма условно. Никто не мешает пользователю взять материнскую плату на базе B85 Express, установить в нее какой-нибудь Core i7-4770 и GeForce GTX 780 Ti, но в итоге получить полноценный геймерский десктоп. Поэтому не стоит так сильно привязываться к подобному разделению устройств на группы.

И еще один момент: в этом гиде представлены материнские платы только форм-фактора ATX.

Офисные решения и системы начального уровня

Материнские платы для офисных систем должны быть дешевыми, но надежными и максимально функциональными. Среди решений для процессоров Intel рациональной покупкой станут материнские платы на основе логики H81/B85/H77 Express. Среди AMD — на базе A85/A75/970. Отметим, что платы AMD 970 не имеют встроенного видеоядра. Как и процессоры Phenom II и FX. Поэтому часть бюджета придется потратить на покупку дискретного графического адаптера. Железячники называют их ласковым словом «затычка».

ASUS M5A97 LE R2.0MSI 970A-G46GIGABYTE GA-970A-D3 rev3.0ASRock 970 Extreme3 R2.0
Поддерживаемая оперативная памятьДо DDR3-2133До DDR3-2133До DDR3-2000До DDR3-2100
Слоты расширения2x PCI Express x16 2x PCI Express x1 2x PCI2x PCI Express x16 2x PCI Express x1 2x PCI2x PCI Express x16 3x PCI Express x1 2x PCI2x PCI Express x1 2x PCI Express x1 2x PCI
Количество SATA 3.06665
АудиоRealtek ALC887Realtek ALC892VIA VT2021Realtek ALC892
Сеть10/100/1000 Мбит/с, Realtek 8111F10/100/1000 Мбит/с, Realtek 8111E10/100/1000 Мбит/с, Realtek10/100/1000 Мбит/с, Realtek 8111E
Разъемы задней панели2x PS/2 6x USB 2.0 2x USB 3.0 1x RJ-45 3x 3,5-мм jack1x combo PS/2 1x Serial Port 1x Optical S/PDIF 6x USB 2.0 2x USB 3.0 1x RJ-45 6x 3,5-мм jack1x combo PS/2 1x Optical S/PDIF 1x IEEE 1394a 8x USB 2.0 2x USB 3.0 1x RJ-4 6x 3,5-мм jack2x PS/2 1x eSATA 1x Coaxial S/PDIF 1x Optical S/PDIF 4x USB 2.0 2x USB 3.0 1x RJ-45 6x 3,5-мм jack
Форм-факторATXATXATXATX
Ориентировочная стоимость2 800 руб.2 700 руб.2 700 руб.2 900 руб.
Уточненная стоимость по данным price.ru

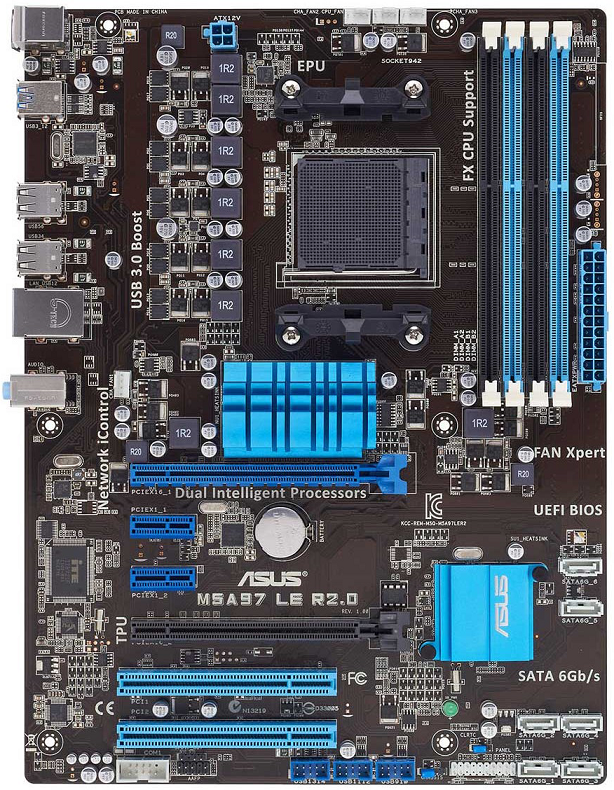

ASUS M5A97 LE R2.0

В основе ASUS M5A97 лежат два интеллектуальных контроллера TPU и EPU, необходимые для точного регулирования напряжений и частот, а также для экономии электроэнергии.

ASUS M5A97 LE R2.0

Благодаря двум распаянным слотам PCI Express x16, работающих по схеме х16-х4, есть возможность использовать две видеокарты, объединенные в массив CrossFire. Контроллер ASMedia отвечает за дополнительные порты USB 3.0.

MSI 970A-G46

Технология OC Genie II позволяет разблокировать ядра процессора и разогнать его всего за одну секунду.

MSI 970A-G46

При производстве данного девайса используются только твердотельные конденсаторы, а благодаря распаянному на плате контроллеру ASMedia ASM1042 появилась поддержка двух портов USB 3.0.

GIGABYTE GA-970A-D3 rev3.0

При производстве материнской платы GIGABYTE GA-970A-D3 используется стекловолокно с более плотным переплетением, которое увеличивает защиту устройства от влаги. Есть и защита от статического электричества, перепадов напряжения и высокой температуры.

GIGABYTE GA-970A-D3

За два порта USB 3.0 отвечает контроллер Etron EJ168.

ASRock 970 Extreme3 R2.0

Благодаря технологии X-Boost материнская плата ASRock 970 Extreme3 R2.0позволяет поднять планку производительности на 16%.

ASRock 970 Extreme3 R2.0

За надежность устройства отвечает набор решений, объединенных в маркетинговую технологию XFast555. Например, есть технология сушки устройства ASRock Dehumidifier, которая позволяет избавиться от пагубного для компьютерного «железа» конденсата. Что только не придумают эти тайваньские мастера!

Домашний мультимедийный ПК

Под домашним мультимедийным ПК мы подразумеваем десктоп, который способен удовлетворить требования всех членов семьи. При помощи такого компьютера можно и поработать, и кино посмотреть, и в игры поиграть. Пользователь, собирающий систему на базе ниже перечисленных материнских плат, вряд ли будет использовать процессор с разблокированным множителем, а также массивы топовых видеокарт.

ASUS F2A85-V PROMSI FM2-A85XA-G65GIGABYTE GA-F2A85X-UP4 Rev1.0ASRock FM2A85X Extreme6
Поддерживаемая оперативная памятьДо DDR3-2400До DDR3-2133До DDR3-2400До DDR3-2600
Слоты расширения3x PCI Express x16 2x PCI Express x1 2x PCI2x PCI Express x16 3x PCI Express x1 2x PCI3x PCI Express x16 3x PCI Express x1 1x PCI3x PCI Express x16 2x PCI Express x1 2x PCI
Количество SATA 3.07877
АудиоRealtek ALC892Realtek ALC892Realtek ALC892Realtek ALC898
Сеть10/100/1000 Мбит/с, Realtek 8111F10/100/1000 Мбит/с, Realtek 8111E10/100/1000 Мбит/с, Realtek10/100/1000 Мбит/с, Realtek 8111E
Разъемы задней панели1x combo PS/2 1x D-Sub 1x DVI-D 1x HDMI 1x DisplayPort 2x USB 2.0 4x USB 3.0 1x RJ-45 6x 3,5-мм jack1x combo PS/2 1x Optical S/PDIF 1x D-Sub 1x DVI-D 1x HDMI 1x DisplayPort 4x USB 2.0 2x USB 3.0  порта 1x RJ-45 6x 3,5-мм jack1x combo PS/2 1x eSATA 1x Optical S/PDIF 1x D-Sub 1x DVI-D 1x HDMI 1x DisplayPort 2x USB 2.0 4x USB 3.0 1x RJ-45 6x 3,5-мм jack1x combo PS/2 1x eSATA 1x Optical S/PDIF 1x D-Sub 1x DVI-D 1x HDMI 1x DisplayPort 2x USB 2.0 4x USB 3.0 1x RJ-45 5x 3,5-мм jack
Форм-факторATXATXATXATX
Ориентировочная стоимость4 300 руб.4 000 руб.4 100 руб.4 000 руб.
Уточненная стоимость по данным price.ru

ASUS F2A85-V PRO

Использование нового цифрового регулятора напряжения DIGI+ Power Control совместно с двумя интеллектуальными процессорами (EPU и TPU) позволяют увеличить производительность системы на 68%, повысить энергоэффективность платформы, а также сделать регуляцию напряжения более точной.

ASUS F2A85-V PRO

Два дополнительных USB 3.0 получены благодаря использованию контроллера ASMedia, а технология USB 3.0 Boost поможет увеличить пропускную способность интерфейса на 70%. Материнская плата поддерживает 3-Way CrossFire.

MSI FM2-A85XA-G65

MSI FM2-A85XA-G65 создана на базе технологии Military Сlass 3, использует цифровой регулятор напряжения DigiALL Power, а также имеет в своем арсенале технологию OC Genie II. Вкупе эти «улучшайзеры» позволяют поднять планку производительности на 15%, но и увеличить энергоэффективность системы.

MSI FM2-A85XA-G65

GIGABYTE GA-F2A85X-UP4 Rev1.0

GA-F2A85X-UP4, как и положено любой материнской плате GIGABYTE, основана на базе технологии Ultra Durable, но пятого класса. Технология Lucid Universal MVP позволяет автоматически переключаться между дискретной видеокартой и интегрированной графикой по мере необходимости, позволяя экономить электроэнергию. А цифровой регулятор Digital Power повышает стабильность системы, обеспечивая более точную регуляцию напряжения.

GIGABYTE GA-F2A85X-UP4 Rev1.0

ASRock FM2A85X Extreme6

При изготовлении ASRock FM2A85X Extreme6 используются только позолоченные конденсаторы премиум-класса. Применяется 10-фазная схема питания. Производитель заявляет поддержку китов оперативной памяти с эффективной частотой вплоть до 2600 МГц.

ASRock FM2A85X Extreme6

ASUS A88X-PLUSMSI A88X-G43GIGABYTE G1.Sniper A88X rev3.0ASRock FM2A88X Extreme6+
Поддерживаемая оперативная памятьДо DDR3-2400До DDR3-2133До DDR3-2133До DDR3-2600
Слоты расширения2x PCI Express x16 2x PCI Express x1 3x PCI2x PCI Express x16 3x PCI Express x1 2x PCI2x PCI Express x16 3x PCI Express x1 2x PCI3x PCI Express x16 2x PCI Express x1 2x PCI
Количество SATA 3.08887
АудиоRealtek ALC887Realtek ALC892Realtek ALC898Realtek ALC1150
Сеть10/100/1000 Мбит/с, Realtek 8111G10/100/1000 Мбит/с, Realtek 8111E10/100/1000 Мбит/с, Realtek10/100/1000 Мбит/с, Qualcomm Atheros AR8171
Разъемы задней панели1x combo PS/2 1x Optical S/PDIF 1x D-Sub 1x DVI-D 1x HDMI 4x USB 2.0 2x USB 3.0 1x RJ-45 5x 3,5-мм jack1x combo PS/2 1x Optical S/PDIF 1x D-Sub 1x DVI-D 1x HDMI 4x USB 2.0 2x USB 3.0 1x RJ-4 6x 3,5-мм jack1x combo PS/2 1x Optical S/PDIF 1x D-Sub 1x DVI-D 1x HDMI 5x USB 2.0 2x USB 3.0 1x RJ-45 5x 3,5-мм jack1x combo PS/2 1x eSATA 1x Optical S/PDIF 1x D-Sub 1x DVI-D 1x HDMI-Out 1x HDMI-In 1x DisplayPort 2x USB 2.0 4x USB 3.0 1x RJ-45 5x 3,5-мм jack
Форм-факторATXATXATXATX
Ориентировочная стоимостьN/AN/A4 000 руб.3 700 руб.
Уточненная стоимость по данным price.ru

ASUS A88X-PLUS

Материнская плата ASUS A88X-PLUS оснащена следующими функциями и технологиями:

  • GPU Boost позволяет самостоятельно поднять уровень производительности интегрированной графики на 30%;
  • 5X Protection предоставляет защиту устройства от коротких замыканий, статического электричества и коррозии металлических деталей;
  • DIGI+ VRM обеспечивает более точную регуляцию напряжения процессора.

ASUS A88X-PLUS

MSI A88X-G43

Материнка MSI A88X-G43 имеет в своем арсенале немало технологий, перечислим их:

  • Military Class 4 обеспечивает защиту устройства от влаги, высоких температур и статического электричества;
  • OC Genie 4 позволяет поднять уровень производительности системы в целом;
  • Click BIOS 4 позволяет производить тонкую настройку системы вплоть до создания собственных режимов работы вентиляторов;
  • Live Update 5 позволяет автоматически устанавливать свежие драйверы и BIOS.

MSI A88X-G43

GIGABYTE G1.Sniper A88X rev3.0

GIGABYTE G1.Sniper A88X имеет приличный список поддерживаемых технологий:

  • Технология One Fuse per USB Port заключается в том, что для каждого USB-порта распаян индивидуальный предохранитель, что позволяет работать остальным разъемам при выходе какого-либо из строя.
  • Ultra Durable 4 Plus обеспечивает повышенную стабильность и надежность системы, а также снижает электрические потери в силовых цепях материнской платы.
  • UEFI Dual BIOS обеспечивает повышенную безопасность и отказоустойчивость, благодаря наличию резервной микросхемы BIOS.
  • При производстве данной платы используются только твердотельные конденсаторы и полевые транзисторы Low RDS с пониженным сопротивлением канала, что снижает нагрев силовой цепи, обеспечивая более щадящие условия работы.

GIGABYTE G1.Sniper A88X

ASRock FM2A88X Extreme6+

Основными особенностями платы ASRock FM2A88X Extreme6+ являются следующие «фичи»:

  • Технология Purity Sound, которая обеспечивает «кристально чистый» звук при помощи программных и аппаратных решений, а также использованию двух операционных усилителей TI NE5532.
  • HDMI-In позволяет подключить к ПК игровую приставку.
  • Использование позолоченных конденсаторов премиум-класса с увеличенным сроком службы.
  • Использование цифрового регулятора напряжений Digi Power, обеспечивающего более стабильное напряжение для питания процессора.
  • Quad Monitor позволяет подключить четыре монитора к ПК.

ASRock FM2A88X Extreme6+

ASUS H87-PLUSMSI H87-G41 PC MateGIGABYTE GA-H87-HD3ASRock H87 Pro4
Поддерживаемая оперативная памятьДо DDR3-1600До DDR3-1600До DDR3-1600До DDR3-1600
Слоты расширения2x PCI Express x16 2x PCI Express x1 3x PCI2x PCI Express x16 2x PCI Express x1 2x PCI2x PCI Express x16 2x PCI Express x1 2x PCI1х PCI Express x16 3x PCI Express x1 2x PCI
Количество SATA3.0 портов6666
Количество USB2.0/3.0 портов10/48/48/66/6
АудиоRealtek ALC887Realtek ALC887Realtek ALC892Realtek ALC892
Сеть10/100/1000 Мбит/с, Realtek 8111G10/100/1000 Мбит/с, Realtek 8111G10/100/1000 Мбит/с, Intel10/100/1000 Мбит/с, Intel I217V
Разъемы задней панели1x combo PS/2 1x D-Sub 1x DVI-D 1x HDMI 4x USB 2.0 2x USB 3.0 1x RJ-45 3x 3,5-мм jack2x PS/2 1x D-Sub 1x DVI-D 1x HDMI 4x USB 2.0 2x USB 3.0 1x RJ-45 3x 3,5-мм jack1x combo PS/2 1x D-Sub 1x DVI-D 1x HDMI 2x USB 2.0 4x USB 3.0 1x RJ-45 6x 3,5-мм jack1x combo PS/2 1x D-Sub 1x DVI-D 1x HDMI 2x USB 2.0 4x USB 3.0 1x RJ-45 6x 3,5-мм jack
Форм-факторATXATXATXATX
Ориентировочная стоимость3 500 руб.3 200 руб.3 400 руб.3 300 руб.
Уточненная стоимость по данным price.ru

ASUS H87-PLUS

«Защитная» технология компании ASUS, отвечающая за надежность устройства, называется 5X Protection. Как и все остальные технологии, она предохраняет систему от короткого замыкания, статического электричества и коррозии интерфейсной панели. Также на материнской плате присутствует цифровой регулятор напряжения DIGI+ VRM.

ASUS H87-PLUS

Данная плата поддерживает CrossFire, но не поддерживает SLI. В целом, материнка почти не отличается от своего старшего собрата — ASUS Z87-K.

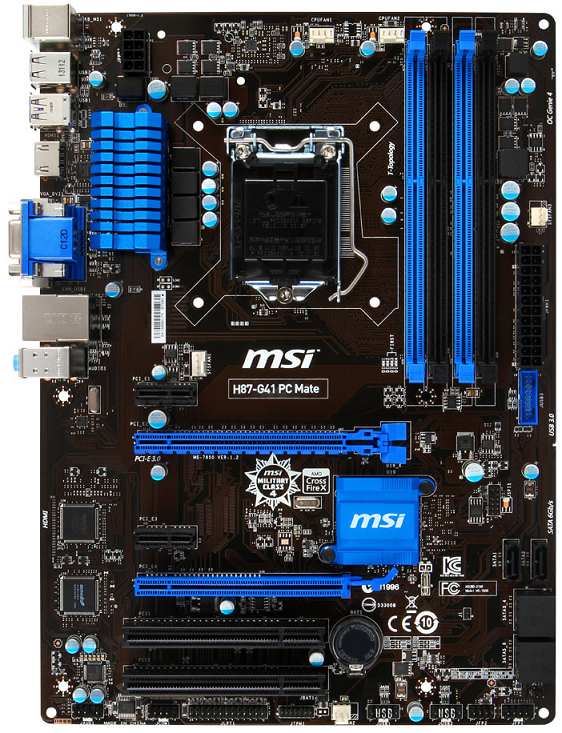

MSI H87-G41 PC Mate

Материнская плата H87-G41 PC Mate тоже поддерживает технологию Military Class 4. На текстолите устройства распаяно два PCI Express x16. Поддерживается CrossFire, но только по схеме х16-х4.

MSI H87-G41 PC Mate

GIGABYTE GA-H87-HD3

GA-H87-HD3 поддерживает Ultra Durable 4. Следовательно, устройство имеет дополнительный медный слой в силовых цепях материнской платы, что благоприятно сказывается на нагреве компонентов и снижает электрические потери. Также присутствует защита от статического электричества, есть индивидуальные предохранители для каждого USB-порта. В наличии сразу два BIOS'а.

GIGABYTE GA-H87-HD3

ASRock H87 Pro4

В комплекте с материнской платой идет утилита XFast RAM. С ее помощью пользователь может создать виртуальный диск, что позволяет значительно ускорить работу некоторых приложений.

ASRock H87 Pro4

Фирменное ПО позволяет получить удаленный доступ к рабочему столу компьютера из любой точки мира.

Игровой компьютер

Поддержка разгона, максимальная функциональность, использование фирменных технологий — вот свойства геймерских материнских плат. К тому же игровой десктоп должен обладать хорошими возможностями апгрейда, чтобы пользователь мог беспрепятственно заменить процессор, установить еще одну видеокарту, добавить несколько модулей ОЗУ, наращивая тем самым производительность системы. Оптимальным решением, на наш взгляд, станет покупка матплаты на основе AMD 990FX или Intel Z87 Express.

ASUS M5A99FX Pro R2.0MSI 990FXA-GD65GIGABYTE GA-990FXA-UD3 rev3.0ASRock 990FX Extreme3
Поддерживаемая оперативная памятьДо DDR3-2133До DDR3-2133До DDR3-2000До DDR3-2100
Слоты расширения4x PCI Express x16 2x PCI Express x1 1x PCI2x PCI Express x16 4x PCI Express x1 1x PCI4x PCI Express x16 2x PCI Express x1 1x PCI3x PCI Express x16 1x PCI Express x1 2x PCI
Количество SATA 3.07665
АудиоRealtek ALC892Realtek ALC892Realtek ALC889Realtek ALC892
Сеть10/100/1000 Мбит/с, Realtek 8111F10/100/1000 Мбит/с, Realtek 8111E10/100/1000 Мбит/с, Realtek10/100/1000 Мбит/с, Broadcom BCM57781
Разъемы задней панели2x PS/2 1x eSATA 1x Optical S/PDIF 8x USB 2.0 2x USB 3.0 1x RJ-45 6x 3,5-мм jack1x combo PS/2 1x Coaxial S/PDIF 1x Optical S/PDIF 8x USB 2.0 2x USB 3.0 1x RJ-45 6x 3,5-мм jack1x combo PS/2 2x eSATA 1x Optical S/PDIF 1x IEEE 1394a 8x USB 2.0 2x USB 3.0 1x RJ-45 6x 3,5-мм jack2x PS/2 1x eSATA 1x Coaxial S/PDIF 1x Optical S/PDIF 6x USB 2.0 2x USB 3.0 1x RJ-45 6x 3,5-мм jack
Форм-факторATXATXATXATX
Ориентировочная стоимость4 300 руб.4 300 руб.4 200 руб.4 000 руб.
Уточненная стоимость по данным price.ru

ASUS M5A99FX Pro R2.0

Материнская плата ASUS M5A99FX Pro R2.0 оснащается цифровым регулятором напряжения процессора и памяти, что обеспечивает повышенную стабильность и надежность системы в целом. Благодаря контроллерам ASMedia, на плате присутствуют четыре порта USB 3.0 и два дополнительных порта SATA 3.0.

ASUS M5A99FX Pro R2.0

Несмотря на наличие четырех слотов PCI Express x16 и поддержки Quad-SLI и CrossFire, схема работы PEG составляет х16-х16-х4-х4. Но сама системная логика позволяет использовать более сбалансированную схему х8-х8-х8-х8.

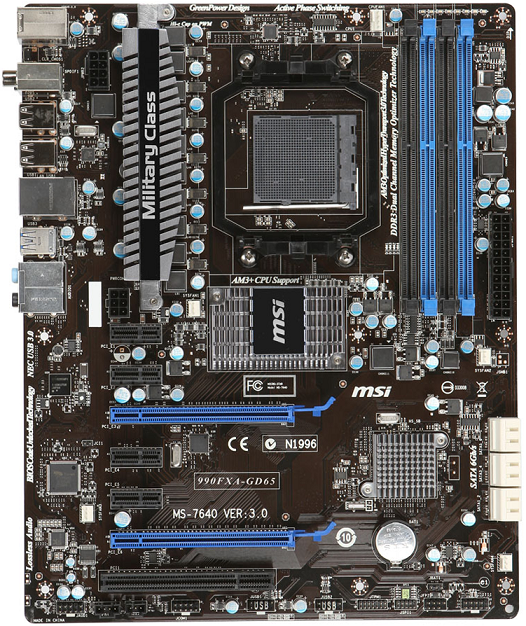

MSI 990FXA-GD65

В производстве 990FXA-GD65 используются только твердотельные конденсаторы и высококачественные дроссели Icy Choke, обеспечивающие более стабильное электропитание. Заявленный срок службы конденсаторов — 10 лет. Поскольку набор логики не имеет нативной поддержки USB 3.0, то производитель решил воспользоваться услугами контроллера NEC D720200.

MSI 990FXA-GD65

Что касается SLI/CrossFireX, то данная плата имеет всего два слота PCI Express x16, работающих по схеме х16-х16.

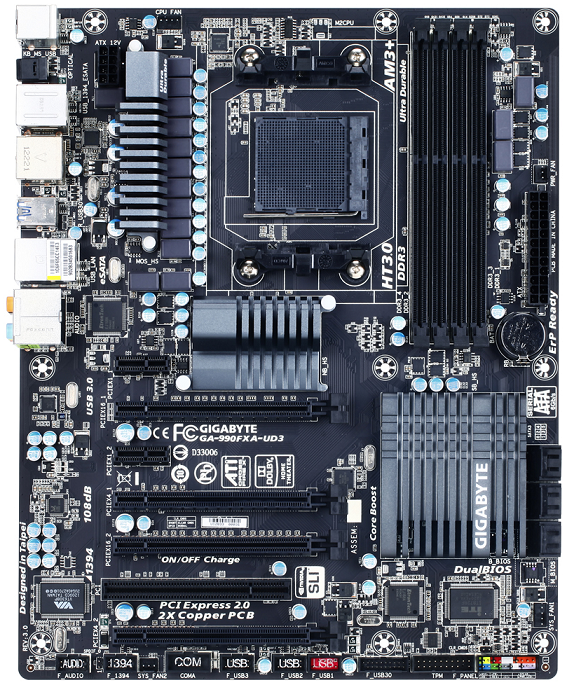

GIGABYTE GA-990FXA-UD3 rev3.0

Компания GIGABYTE, следуя своим традициям, оснастила материнскую плату GA-990FXA-UD3 технологией Ultra Durable четвертого поколения и двумя микросхемами BIOS. Устройство имеет 10-фазную подсистему питания.

GIGABYTE GA-990FXA-UD3

PEG-порты функционируют согласно схеме х16-х16-х4-х4, «мамка» поддерживает лишь «классические» SLI и CrossFire. Два дополнительных порта eSATA получены при помощи контроллера Marvell 88SE9172, а порты USB 3.0 — за счет пары чипов Etron EJ168. Есть на плате и почти неиспользуемый IEEE 1394a, за его коммутацию отвечает микросхема VIA VT6308.

ASRock 990FX Extreme3

Материнская плата ASRock 990FX Extreme3 в своем арсенале имеет набор «улучшайзеров» XFAST555, в которую также входят утилиты XFast RAM, XFast LAN, XFast USB. С их помощью пользователь может снизить задержки в онлайн-играх, сократить время запуска мультимедийных программ, а также повысить производительность USB-устройств.

ASRock 990FX Extreme3

Благодаря наличию четырех слотов PCI Express x16, функционирующих по схеме х16-х16-х4-х4, можно установить в систему до четырех видеокарт. Два порта USB 3.0 получены благодаря контроллеру Etron EJ168A.

ASUS Z87-KMSI Z87-G43GIGABYTE GA-Z87-HD3ASRock Z87 Pro4
Поддерживаемая оперативная памятьДо DDR3-2933До DDR3-3000До DDR3-3000До DDR3-2933
Слоты расширения2x PCI Express x16 2x PCI Express x1 3x PCI2x PCI Express x16 2x PCI Express x1 3x PCI2x PCI Express x16 2x PCI Express x1 2 x PCI2x PCI Express x16 2x PCI Express x1 2x PCI
Количество SATA 3.06666
Количество USB 2.0/3.08/610/48/68/7
АудиоRealtek ALC887Realtek ALC892Realtek ALC892Realtek ALC892
Сеть10/100/1000 Мбит/с, Realtek 8111GR10/100/1000 Мбит/с, Realtek 8111E10/100/1000 Мбит/с, Intel10/100/1000 Мбит/с, Intel I217V
Разъемы задней панели2x PS/2 1x D-Sub 1x DVI-D 1x HDMI 2x USB 2.0 4x USB 3.0 1x RJ-45 3x 3,5 мм jack1x combo PS/2 1x D-Sub 1x DVI-D 1x HDMI 6x USB 2.0 2x USB 3.0 1x RJ-45 6x 3,5 мм jack1x combo PS/2 1x D-Sub 1x DVI-D 1x HDMI 2x USB 2.0 4x USB 3.0 1x RJ-45 LAN 6x 3,5 мм jack1x combo PS/2 1x D-Sub 1x DVI-D 2x HDMI 1x Optical S/PDIF 4x USB 2.0 4x USB 3.0 1x RJ-45 5x 3,5 мм jack
Форм-факторATXATXATXATX
Ориентировочная стоимость4 600 руб.4 100 руб.3 900 руб.4 100 руб.
Уточненная стоимость по данным price.ru

ASUS Z87-K

Материнская плата ASUS Z87-K имеет два слота PCI Express x16. Правда, работают они по схеме x16-x4, что может стать серьезным ограничением, если вы будете использовать две видеокарты в системе. Также на текстолите распаяно три слота PCI.

ASUS Z87-K

Читайте также: Бюджетный крепыш. Обзор материнской платы ASUS Z87-K

MSI Z87-G43

MSI Z87-G43 имеет аналогичный набор слотов расширения, что и у Z87-K: два PCI Express x16 (со схемой работы х16-х4), три PCI и два PCI Express x1.

MSI Z87-G43

Основные элементы питания материнской платы выполнены согласно технологии Military Class 4. Набор конденсаторов и дросселей обеспечивает повышенную надежность устройства. По заявлению MSI, если использовать компьютер преимущественно для игр, то конденсаторы прослужат 12 лет. Если же использовать десктоп в качестве офисной рабочей «лошадки», то все 40 лет! Только вот проверить эти заявления вряд ли удастся, ибо за такое время система элементарно успеет устареть.

GIGABYTE GA-Z87-HD3

Как и положено продукции компании GIGABYTE, материнская плата GA-Z87-HD3 создана на базе технологии Ultra Durable 4 Plus. На материнской плате распаяно два PEG-порта, функционирующих согласно схеме х16-х4, два PCI Express x1 и два PCI — вполне стандартный набор для «бюджетной» платы, основанной на системной логике Z87 Express.

GIGABYTE GA-Z87-HD3

ASRock Z87 Pro4

Интересной особенностью ASRock Z87 Pro4 является наличие порта HDMI-In, который позволяет подключать к компьютеру различные устройства к одному и тому же монитору. Например, консоли Xbox и PlayStation.

ASRock Z87 Pro4

При производстве устройства используются позолоченные конденсаторы. Выглядит красиво, но не более. Есть цифровой ШИМ, обеспечивающий более точную регуляцию напряжения. Схема функционирования двух PCI Express x16 — x16-x4.

ПК для энтузиастов

Материнские платы для энтузиастов мы условно разделили на две категории. Первую целиком отдали решениям на X79 Express. На базе этих плат можно собрать как полноценную рабочую станцию, так и мощный игровой ПК. Очень мощный игровой ПК! Вторая категория состоит из топовых оверклокерских материнок на базе логики Z87 Express и 990FX.

ASUS P9X79MSI X79A-GD45 PlusGIGABYTE GA-X79-UP4ASRock Fatal1ty X79 Professional
Поддерживаемая оперативная памятьDDR3-2400DDR3-2400DDR3-2133DDR3-2600
Количество слотов памяти8884
Слоты расширения3x PCI Express x16 2x PCI Express x1 1x PCI5x PCI Express x16 1x PCI Express x14x PCI Express x16 2x PCI Express x1 1x PCI4x PCI Express x16 1x PCI Express x1 2x PCI
Количество SATA II/3.0 портов4/24/24/64/6
АудиоRealtek ALC892Realtek ALC892Realtek ALC892Realtek ALC898
Сеть10/100/1000 Мбит/с, Intel 8257910/100/1000 Мбит/с, Intel 8257910/100/1000 Мбит/с, Intel10/100/1000 Мбит/с, Broadcom BCM57781
Разъемы задней панели1x eSATA 1x combo PS/2 1x Optical S/PDIF 1x IEEE 1394a 1x RJ-45 6x USB 2.0 4x USB 3.0 6x 3,5-мм jack2x PS/2 1x Coaxial S/PDIF 1x Optical S/PDIF 1x RJ-45 LAN 6x USB 2.0 2x USB 3.0 6x 3,5-мм jack2x eSATA 1x combo PS/2 1x Coaxial SPDIF 1x Optical S/PDIF 1x RJ-45 8x USB 2.0 2x USB 3.0 6x 3,5-мм jack2x eSATA 1x PS/2 1x Coaxial S/PDIF 1x Optical S/PDIF 1x IEEE 1394 1x RJ-45 6x USB 2.0 4x USB 3.0 6x 3,5-мм jack
Форм-факторATXATXATXATX
Ориентировочная стоимость7 800 руб.7 000 руб.7 600 руб.9 300 руб.
Уточненная стоимость по данным price.ru

ASUS P9X79

Плата имеет восемь слотов под оперативную память стандарта DDR3. Максимальная эффективная частота ОЗУ может достигать 2400 МГц.

ASUS P9X79

На I/O-панели находится сразу четырех порта USB 3.0. Они получены при помощи контроллера ASMedia ASM1061. Что касается PEG-портов, то здесь их всего три, функционирующих по схеме х16-х16-х8. Для 3-Way SLI или 3-Way CrossFire то, что надо!

Читайте также: Обзор материнской платыASUS P9X79

MSI X79A-GD45 Plus

Первое, на что обращаешь внимание, — это количество слотов PCI Express x16. Пять портов! Но не стоит обольщаться, ибо схема работы данной конфигурации — x16-x16-x8-x1-x1. Но полноценный массив 3-Way SLI/CrossFire «соорудить» можно.

MSI X79A-GD45 Plus

Дополнительные порты USB 3.0 разведены на плате за счет применения сразу двух контроллеров NEC µPD720202.

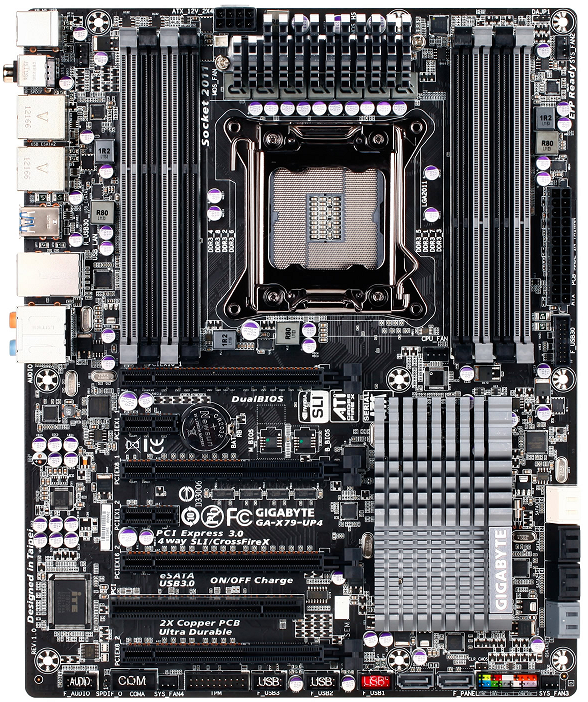

GIGABYTE GA-X79-UP4

Материнская плата GA-X79-UP4 может похвастать четырьмя слотами PCI Express x16, работающих по схеме х16-х16-х8-х8, что гораздо интереснее изделий ASUS и MSI. Отметим и наличие шести портов SATA 3.0. Спасибо за это двум контроллерам Marvell 88SE9172.

GIGABYTE GA-X79-UP4

GA-X79-UP4 поддерживает такие технологии, как Ultra Durable 5 и Dual UEFI BIOS, повышающие надежность устройства.

ASRock Fatal1ty X79 Professional

Fatal1ty X79 Professional порадует большим количеством портов USB 3.0, полученных при помощи контроллеров TUSB7340 и TUSB7320 от Texas Instruments. Дополнительные четыре порта SATA 3.0 разведены за счет чипа Marvell SE9172.

ASRock Fatal1ty X79 Professional

Схема работы четырех PEG-слотов соответствует формуле х16-х8-х8-х8, что весьма и весьма неплохо для построения системы с несколькими видеокартами.

ASUS MAXIMUS VI FORMULAMSI Z87 MPOWER MAXASRock Z87 OC FormulaASUS Crosshair V Formula-Z
Поддерживаемая оперативная памятьDDR3-3100DDR3-3000DDR3-3000DDR3-2400
Количество слотов памяти4444
Слоты расширения3x PCI Express x16 3x PCI Express x1 1x mini-PCI Express3х PCI Express x16 4x PCI Express x14х PCI Express x16 2x PCI Express x14х PCI Express x16 2x PCI Express x1
Количество SATA 3.01081010
АудиоROG SupremeFXRealtek ALC1150Realtek ALC1150SupremeFX III
Сеть10/100/1000 Мбит/с, Intel10/100/1000 Мбит/с, Killer E220510/100/1000 Мбит/с, Intel10/100/1000 Мбит/с, Intel
Разъемы задней панели1x DisplayPort 1x HDMI 1x S/PDIF 4x USB 2.0 6x USB 3.0 1x RJ-45 6x 3,5-мм jack1x DisplayPort 2x HDMI 1x PS/2 1x S/PDIF 2x USB 2.0 6x USB 3.0 1x RJ-45 6x 3,5-мм jack2x HDMI 1x PS/2 1x S/PDIF 2x USB 2.0 8x USB 3.0 1x RJ-45 6x 3,5-мм jack1x PS/2 1x S/PDIF 8x USB 2.0 4x USB 3.0 2x eSATA 1x RJ-45 6x 3,5-мм jack
Форм-факторATXATXE-ATXATX
Ориентировочная стоимость10 500 руб.8 000 руб.10 000 руб.7 500 руб.
Уточненная стоимость по данным price.ru

ASUS MAXIMUS VI FORMULA

MAXIMUS VI FORMULA является золотой серединой в линейке «шестых максимусов». Она функциональнее MAXIMUS VI HERO, но не дотягивает до MAXIMUS VI EXTREME. Плата оснащена большим количеством оверклокерских функций. За надежность разогнанного процессора можно не беспокоиться — его питанием занимается цифровой стабилизатор вкупе с восемью фазами.

ASUS MAXIMUS VI FORMULA

Основная «фишка» MAXIMUS VI FORMULA — наличие пластикового кожуха ROG Armor и радиатора СВО подсистемы питания процессора.

Читайте также: Максимум MAXIMUS’а. Обзор материнских плат ASUS MAXIMUS VI

MSI Z87 MPOWER MAX

Z87 MPOWER MAX при всей своей навороченности имеет вполне адекватный ценник и уж точно не уступает своим прямым конкурентам. Устройство справится с любой нагрузкой, возложенной на центральный процессор. BIOS платы может похвастать большим числом оверклокерских функций.

MSI Z87 MPOWER MAX

На базе Z87 MPOWER MAX реально собрать десктоп любой сложности. PEG-порты функционируют по схеме х8-х8 или х8-х4-х4.

Читайте также: Всё, что нужно для разгона. Обзор материнской платы MSI Z87 MPOWER MAX

ASRock Z87 OC Formula

Z87 OC Formula выполнена в форм-факторе E-ATX, поэтому для данной платы потребуется корпус попросторнее. Хотя ей самое место на открытом стенде! Система охлаждения цепи питания имеет возможность подключить СВО. На текстолите платы распаяны клавиши, позволяющие менять множитель CPU и частоту шины, а также цифровой индикатор POST, демонстрирующий не только коды, но и, например, температуру процессора.

Схема работы слотов PCI Express х16 идентична Z87 MPOWER MAX.

ASRock Z87 OC Formula

ASUS Crosshair V Formula-Z

Crosshair V Formula-Z является чуть ли не единственной оверклокерской материнской платой для процессоров AMD. Альтернатива только одна — это GIGABYTE GA-990FXA-UD7! Поэтому даже несмотря на то, что ROG-решение было выпущено достаточно давно, оно до сих пор пользуется большой популярностью.

ASUS Crosshair V Formula-Z

Так, плата имеет в своем арсенале десять портов SATA 3.0 (за счет контроллера ASMedia ASM1061) и четыре USB 3.0.

Схема работы четырех PCI Express x16 — х16-х8-х8-х4.

Заключение

Повторимся, материнских плат очень много. И рассказать про большую их часть в рамках одного материала не представляется возможным. В этом гиде мы подобрали наиболее распространенные модели, большинство которых имеют вполне адекватную стоимость. Мы не видим смысла писать про навороченные платы, нацеленные, скорее, на рекламирование того или иного бренда. В то же время особенности современных платформ описаны. Их можно разделить на три весьма условные категории:

— Если вы хотите использовать топовые процессоры с разблокированным множителем, тандемы из двух и более видеокарт, то стоит присмотреться к платам на базе логики AMD 990FX, Intel X79 Express или Intel Z87 Express.

— Если пользователь не будет утруждать себя разгоном, да и массивы дискретных графических адаптеров ему ни к чему, то вполне подойдет вариант на базе логики AMD 970, AMD A85X/88X или Intel H87 Express.

— Если потенциальный покупатель жестко ограничен в средствах, а также имеет какие-либо компоненты от «условно устаревших» платформ, то можно присмотреться к решениям, основанным на чипсетах AMD A85, Intel B85 Express или Intel Z77/H77 Express.

Загрузка...
Самое читаемое
Загрузка...
