Правильное питание — залог здоровья. Выбираем блок питания. Часть 2: примеры устройств

Итак, в прошлой части гида мы подробно разобрали основные особенности классических ATX блоков питания. Сейчас же пора познакомиться с конкретными моделями. Для лучшего понимания мы разделили устройства на пять категорий. Начнем с бюджетных решений для офисных компьютеров, а закончим топовыми геймерскими моделями.

Блоки питания для офисных компьютеров

Блоки питания для офисной техники очень часто уже встроены в корпуса, с которыми поставляются. Как правило, качество такого интегрированного «питальника» зависит от качества самого кейса. Но все мы прекрасно понимаем, что офисная «рабочая лошадка» должна быть дешевой и маломощной. Ниже мы предлагаем вашему вниманию зарекомендовавшие себя модели, которым можно довериться.

LEPA N350-SB

Данная модель была анонсирована относительно недавно. Однако она представляет определенный интерес для сборщиков недорогих рабочих компьютеров. Несмотря на невысокую цену в районе 1000 рублей, N350-SB имеет весьма незаурядный внешний вид в стиле спорткаров. Конечно, в закрытом корпусе его видно не будет, но любой сборщик ПК это оценит.

Устройство не имеет кабеля дополнительного питания карт расширения PCI-E, однако располагает всеми необходимыми разъемами, в том числе тремя SATA-коннекторами. В принципе все логично, ведь офисные ПК обычно используют интегрированное графическое ядро процессора для вывода изображения.

Не обойдем стороной тихий 120-мм вентилятор с гидравлическим подшипником, применение которого благоприятно сказывается на акустических характеристиках устройства. Кабели имеют достаточную длину и подойдут даже для корпусов с нижним расположением БП. Отметим также качественную сборку N350-SB в целом и применение грамотных схематических решений.

FSP Group ATX-350PNR

Очень популярный и заметно прибавивший в последнее время источник питания. При стоимости порядка 900 рублей является одним из лучших бюджетных БП. Внешний вид соответствует его категории, но острые углы и заусенцы отсутствуют. Очень часто он поставляется вместе с системным блоком, так как зарекомендовал себя только с положительной стороны. Так что, если при покупке корпуса со встроенным БП вам попадется ATX-350PNR, считайте, что вам крупно повезло.

Устройство оснащено 120-мм вентилятором Yate Loon D12SM-12. Абсолютно тихим его не назовешь, но уровень издаваемого шума можно считать приемлемым. Модели со штампованной решеткой вентилятора шумят сильнее.

Печатная плата универсальная, на ее основе изготавливаются блоки питания на 400 и 450 Вт.

В первичной цепи присутствуют все необходимые элементы фильтра, монтаж произведен довольно аккуратно. Электролитические конденсаторы изготовлены компаниями OST и TEAPO, что редкость для данного класса БП. Разъемов питания вполне достаточно для сборки недорого ПК, хотя длина кабелей маловата, но это уже придирки.

Enermax Triathlor ETA385AWT

Последний «сабж» однозначно можно рекомендовать желающим собрать экономичный компьютер, при этом не жалея средств на «кормушку». О его высоком качестве сразу же говорит заявленная мощность шины +12V, которая фактически соответствует номиналу всего БП. Линия +12V разделена на две виртуальные шины с лимитом 20А. Из важных особенностей стоит отметить наличие разъема для питания видеокарты. Тяжело судить о его острой необходимости в рабочем ПК, однако это безусловный плюс.

Блок питания допускается устанавливать в корпуса с нижним расположением БП, благо длина проводов позволяет это сделать. Элементная база для этого класса превосходная, на входе установлен конденсатор 220 мкФ (400 В) производства Panasonic, во вторичной цепи «электролиты» преимущественно от Nippon Chemi-Con. Единственным существенным недостатком, на наш взгляд, является уровень шума при нагрузках выше 200 Вт. Производителю есть над чем поработать.

В целом ETA385AWT имеет право на существование и является по сути уникальным в своем роде блоком питания.

БП для мультимедийных компьютеров начального уровня

SeaSonic G-450

Почему, если заходит разговор о ПК начального уровня, то он обязательно должен состоять из дешевых комплектующих? Никто не мешает пользователю, желающему получить качественный и стабильный компьютер, заплатить дополнительно несколько тысяч рублей.

Блок питания соответствует стандарту 80 PLUS Gold, уровень КПД которого не опускается ниже отметки 88%. Шина +12V может передать до 37 А тока, поэтому в систему явно напрашивается применение дискретной видеокарты. Еще одним несомненным плюсом «кормушки» мы считаем наличие отстегиваемых кабелей.

Во вторичной цепи производитель использует схемотехнику DC-DC-преобразователя последнего поколения с общей шиной +12V. Вместо выпрямительных диодов Шоттки применяются полевые транзисторы. Электролитические конденсаторы в первичной и выходной цепях произведены известными компаниями Nippon Chemi-Con и Rubycon. Полимерные «бочонки» изготовлены United Chemi-Con и Enesol. Уровень пульсаций и КНХ (кросс-нагрузочные характеристики) G-450 в порядке.

Система охлаждения устройства обеспечивает комфортный уровень шума, при этом температура всех узлов находится в допустимых пределах. В дополнение всему вышесказанному хочется добавить, что гарантия на данную модель составляет 5 лет.

Corsair VS450

Недорогой и весьма качественный блок питания. Если учесть комплектацию, набор разъемов и длину кабелей, его вполне хватит для сборки системы с неплохим процессором и одной дискретной видеокартой. Обращаем ваше внимание, что блок питания — немодульный, поэтому следует заранее позаботиться об укладке оставшегося «хвоста».

При средней стоимости 1 600 рублей VS450 оснащен добротной элементной базой. У него отсутствует APFC, однако при столь низкой номинальной мощности это не так критично. В первичной цепи распаяны все необходимые фильтрующие и защитные элементы, большинство из электролитических конденсаторов произведены CapXon. Монтаж выполнен аккуратно, качество пайки опрятное. Выходные напряжения имеют приемлемый уровень пульсаций, при этом при различных нагрузках ведут себя стабильно, хотя и не идеально.

Устройство комплектуется 120-мм вентилятором Yate Loon, обеспечивающим неплохое качество охлаждения при допустимых акустических характеристиках. Шум от вращающихся лопастей становится заметным лишь при высоких нагрузках.

Thermaltake LT-450P

Еще один представитель бюджетной категории. Ничего сверхъестественного собой не представляет, но имеет ряд преимуществ перед конкурентами. Несмотря на невысокую номинальную мощность, он имеет все необходимые кабели, причем вам, скорее всего, не придется покупать переходники.

БП оснащен четырьмя SATA и пятью MOLEX-коннекторами, чего по современным меркам вполне достаточно. Кабель питания материнской платы обтянут черной оплеткой, остальные провода ничем не защищены. Длина и расстояние между разъемами подходит для прокладки в небольших корпусах формата Midi-Tower.

Все же наибольшим достоинством данного блока питания, на наш взгляд, является хорошая система стабилизации даже при нагрузке 400 Вт. Далеко не каждая «кормушка» в этой ценовой категории может похвастаться такими результатами. Уровень КПД находится на отметке не ниже 80%. А вот уровень издаваемого кулером шума весьма заметен.

В итоге за 1 600 рублей вы получаете добротный блок питания со стабильными уровнями напряжений и неплохой элементной базой.

Блоки питания для игровых компьютеров средней мощности

AeroCool Strike-X 600W

За вполне вменяемую стоимость покупатель получит приличный блок питания. Нельзя сказать, что он лишен каких-то видимых недостатков, но свою стоимость он отрабатывает полностью.

Компания AeroCool в серии Strike-X применяет довольно качественную элементную базу, в том числе конденсаторы широко известной компании Teapo. Нас устраивает довольно высокое качество монтажа и проведенной пайки. Большой 139-мм вентилятор эффективно охлаждает внутренние компоненты, однако на высоких оборотах он дает о себе знать, что следует иметь в виду.

Блок питания оснащен APFC, имеет сертификат 80 PLUS Bronze, шина +12V рассчитана на нагрузку до 50 А. Также любителям моддинга и геймерам понравится необычная красно-черная расцветка с решеткой вентилятора в виде буквы «Х».

В остальном же БП вполне себе обычный, с применением распространенных схемотехнических решений.

Cooler Master V550 Semi-Modular

«Золотой» блок питания, мимо которого мы не смогли пройти. Внешний вид V550 выполнен в сдержанных тонах, хотя смотрится очень симпатично и беспроигрышно. Блок питания частично модульный, отстегивающиеся кабели имеют плоский профиль, что облегчает их прокладку в корпусе и благоприятно сказывается на циркуляции воздуха.

Кстати, OEM-производителем данного БП является SeaSonic. Схемотехнические решения привели к укорачиванию токопроводящих линий, дополнительные платы непосредственно припаяны к основной PCB, что снижает уровень помех. Основан БП на современном резонансном LLC-инверторе.

Входной конденсатор APFC изготовлен компанией Hitachi, а полимерные и электролитические вторичных линий произведены Teapo.

Блок питания демонстрирует хороший коэффициент стабилизации напряжений, малый уровень помех, а также достойные акустические характеристики во всем диапазоне нагрузок.

Chieftec BPS-500S2

Последний представитель, рассмотренный нами, может привлечь потенциального покупателя весьма приятной ценой. Блок питания соответствует стандарту 80 PLUS Bronze, то есть КПД не падает ниже 85%. Также в конструкции BPS-500S2 применяется APFC. К сожалению, БП немодульный, однако при желании большая часть кабелей скорее всего будет использована. Учитывая длину проводов, BPS-500S2 лучше всего подходит для установки в небольшие корпуса с нижним расположением источника питания.

Элементная база довольно неплохая при такой-то цене. К слову, Chieftec никогда не была уличена в недобросовестной компоновке.

Устройство оснащено 120-мм вентилятором, шум от которого на поверку оказался на низком уровне. Также замечено, что даже на высоких нагрузках температура внутренних компонентов находится в допустимых пределах, что свидетельствует о качественной работе системы охлаждения и относительно низких электрических потерях.

Блоки питания для топовых игровых систем

Enermax REVOLUTION87+ 650W

С момента выхода данной модели прошел уже практически год, однако она все еще актуальна и популярна. Сразу же стоит отметить, что REVOLUTION87+ 650W — частично модульный блок питания. Кабели питания материнской платы и процессора не отстегиваются, что, впрочем, не доставит каких-либо неудобств.

«Кормушка» комплектуется четырьмя 6+2 пин коннекторами для подключения PCI-E-устройств. Такое количество портов позволяет подключить две видеокарты высокого уровня производительности. Длины проводов достаточно для прокладки в корпусах средних размеров.

Источник питания соответствует стандарту 80 PLUS Gold, а коэффициент мощности приближается к 0,99. Превосходные характеристики! Шина +12V имеет три «субканальные» линии с ограничением тока по каждой 25 А. Общая нагрузочная способность +12V составляет 648 Вт, что практически соответствует номиналу БП.

REVOLUTION87+ 650W оснащен 139-мм вентилятором, произведенным по технологии Twister Bearing, которая гарантирует тихую и долговечную работу.

Блок питания имеет отличную компонентную базу с применением современных технологий. Остается добавить, что на REVOLUTION87+ 650W распространяется пятилетняя гарантия.

Corsair CX750M 750W

Главным достоинством этого блока питания, безусловно, является его стоимость. За 3900 рублей нынче тяжело найти БП, способный выдать больше 600 Вт энергии при наличии сертификата 80 PLUS Bronze.

CX750M частично модульный, что также можно считать его несомненным плюсом. А длины кабелей хватит даже для прокладки в некоторых Full-Tower корпусах. Отстегивающиеся провода имеют плоский профиль, что особенно важно для уменьшения зон перекрытия потоков воздуха. Учитывая количество всевозможных разъемов, CX750M может легко стать основой системы с двумя высокопроизводительными видеокартами.

Благодаря применению качественных компонентов, инженерам Corsair удалось при относительно высокой мощности БП сохранить небольшие размеры и вес. Немаловажным фактором в его пользу является добротная стабилизация выходных напряжений на различных уровнях нагрузки, а также низкая амплитуда пульсаций.

Единственным, на наш взгляд, более-менее заметным недостатком можно считать уровень шума при нагрузках выше 500 Вт.

Chieftec GPM-850C 850W

Еще одна любопытная модель от компании Chieftec. Устройство сертифицировано согласно стандарту 80 PLUS Gold. Имеется весь необходимый набор разъемов. В том числе и для построения массивов SLI/CrossFire. Однако следует учесть, что длина кабелей не самая приемлемая.

Элементная база у GPM-850C далеко не выдающаяся, но вполне добротная для своей стоимости. Вторичная цепь основана на современном синхронном выпрямителе с использованием DC-DC-преобразователей для линий +3,3V и +5V. На плате модульных разъемов распаяны полимерные конденсаторы. Остальные — электролитические, произведены весьма известными компаниями.

GPM-850C отлично справляется даже с разогнанными комплектующими класса high-end, при этом температура внутренних компонентов находится в рамках допустимого. И все это «добро» предлагается в рознице в среднем за 4 300 рублей.

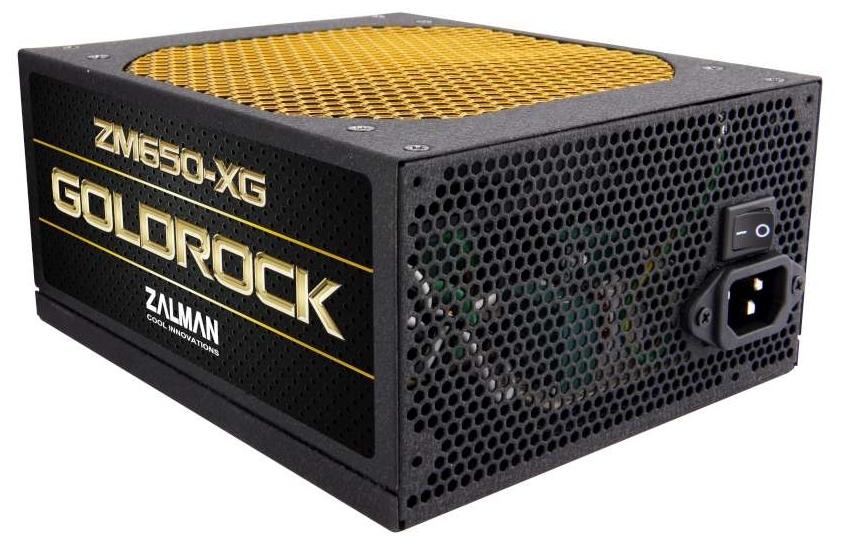

ZALMAN ZM650-XG

«Золотой» блок питания. Один из представителей линейки GOLDROCK. Устройство прекрасно подойдет для сборки производительной игровой системы. Блок питания — модульный. Провода имеют достаточную длину для прокладки даже в крупных корпусах, однако для особо высоких «башен» может потребоваться удлинитель кабеля CPU.

В ZM650-XG установлен 135-мм вентилятор компании YLTC с максимальной скоростью вращения 1500 об/мин. Так как блок питания имеет общую платформу со старшей моделью на 750 Вт, то некоторые элементы не распаяны на печатной плате. Все же к качеству монтажа никаких претензий у нас не возникло. В качестве конденсатора APFC установлен «бочонок» 470 мкФ (420 В) производства Panasonic. Во вторичной цепи имеются преимущественно «электролиты» от Nippon Chemi-Con. Все необходимые защитные функции и высококачественные фильтры в наличии.

Значения отклонений по всем линиям находятся в хорошем и даже отличном диапазоне — 1-2%. Также блок питания является весьма экономичным и может похвастаться приемлемым уровнем тепловых потерь. Единственное, что нас смущает в ZM650-XG, так это уровень шума. Хотя он и находится на среднем уровне, но этот показатель был бы заметно лучше при замене штампованной решетки вентилятора на классический «гриль».

Блоки питания для сверхпроизводительных конфигураций

Lepa G1600

Блок питания имеет шесть субканалов +12V с ограничением максимального тока 20 А и 30 А соответственно. Количество разъемов предусматривает конфигурации с несколькими видеоадаптерами класса High-end. Устройство оснащается 135-мм вентилятором с шариковым подшипником производства ADDA. Охлаждает он весьма эффективно, однако обладает не лучшими шумовыми характеристиками.

Монтаж произведен очень скрупулезно и грамотно. Качество пайки можно считать очень высоким. Входной EMI-фильтр встроен в разъем питания 220 В, что увеличило пространство на печатной плате для размещения остальных элементов. Электролитические и твердотельные конденсаторы произведены компаниями Panasonic, Rubycon и Enesol.

В ходе тестирования блок питания показал хорошую стабилизацию выходных напряжений. Температура внутренних компонентов осталась на уровне ниже среднего. Если учесть относительно невысокую стоимость Lepa G1600, то решение лучше ещё придётся поискать.

Enermax Platimax 1350W

Название блока питания говорит само за себя. На высоких нагрузках, свойственных сверхмощным системным блокам, уровень КПД выше 90% больше важен, исходя не только из экономических соображений. Дело в том, что «платимаксы» — довольно «холоднокровные» блоки питания, а это благоприятно сказывается на их сроке службы и стабильности работы.

Возможности Platimax 1350W позволяют собрать систему Quad SLI, то есть с четырьмя видеокартами. Конструкция и компонентная база блока питания напоминают Lepa G1600. Результаты тестирования даже на полной нагрузке свидетельствуют о превосходной стабильности выходных напряжений, а также низком уровне пульсаций — не более 20 мВ.

Antec HCP-1300 Platinum

Продукция Antec известна своим высочайшим качеством и ее часто можно встретить в оверклокерских стендах. Блок питания имеет отличный внешний вид. При его изготовлении используется превосходная элементная база с применением высококачественных конденсаторов и дросселей. HCP-1300 оснащен 135-мм вентилятором на основе двойного шарикоподшипника, гарантирующего эффективное охлаждение при приемлемых акустических характеристиках.

Интерес представляет функция OC Link. Суть ее заключается в том, что два аналогичных блока питания серии HCP могут работать в параллели для питания особо нагруженных конфигураций. Такое решение может подойти владельцам сверхтоповых десктопов с полноценной системой водяного охлаждения.

HCP-1300 полностью модульный, причем он имеет 28-пиновый коннектор для питания материнки. Это своеобразный задел на будущее, так как скоро платы будут оснащены именно таким разъемом.

На HCP-1300 Platinum распространяется 7-летняя гарантия.

Выводы

Подытожив материал, можно с уверенностью сказать, что нам удалось внести некоторую ясность о конструктивных особенностях блоков питания, развенчать наиболее популярные мифы и предложить вам, на наш взгляд, наиболее удачные модели БП разных производителей. Конечно, в рамках двух статей мы не смогли разобрать абсолютно все нюансы. Но постарались уделить пристальное внимание основам.

Напоследок хотелось бы еще раз напомнить об ответственности при выборе источника питания, ведь от его возможностей будет зависеть дальнейшая работоспособность вашего ПК.
