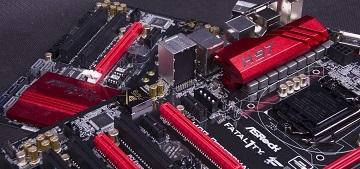

Двое из ларца, одинаковых с лица. Обзор материнских плат ASRock Fatal1ty H97 Performance и ASRock Fatal1ty H97 Killer

Еще вчера материнские платы на базе набора логики H97 Express относились к бюджетному сегменту. Однако реалии таковы, что дорогие устройства превратились в безмерно дорогие, а некогда доступные решения стали стоить, как будто мы имеем дело с High-end. На примере материнских плат ASRock Fatal1ty H97 Performance и Fatal1ty H97 Killer я постарался выяснить, насколько от столь сильного подорожания пострадает пользователь и возможно ли на основе этих устройств собрать мощный игровой ПК.

Да, реалии таковы, что устройства на базе чипсета H97 Express — на его основе, по крайней мере, раньше паяли бюджетные материнские платы — теперь стоят, словно это High-end-решения на базе Z97 Express. Соответственно, более дорогие девайсы стали еще дороже. Следовательно, позволить себе приобрести такое устройство может далеко не каждый. И теперь хочешь не хочешь, но с этим придется как-то жить. Рассматриваемые сегодня системные платы предлагают пользователю максимум производительности, на который способен набор логики H97 Express. В этих решениях реализована поддержка современных разъемов M.2 и SATA Express, пусть и начального уровня. Могут Fatal1ty H97 Performance и Fatal1ty H97 Killer похвастать и возможностью разгона центральных процессоров с разблокированным множителем. Есть у плат и досадные ограничения, о которых мы обязательно поговорим далее.

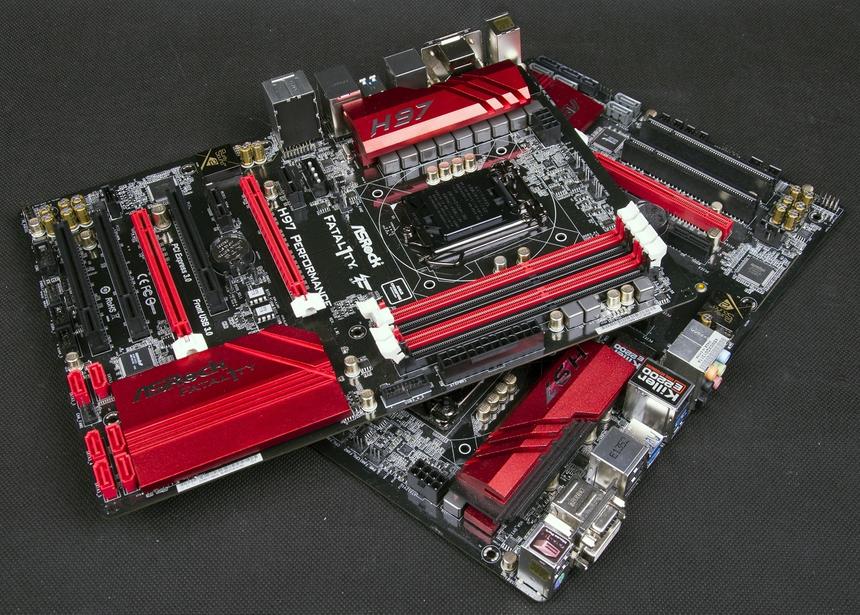

ASRock Fatal1ty H97 Performance и ASRock Fatal1ty H97 Killer

Знакомство с платами

Как видите, платы очень похожи. Fatal1ty H97 Performance — модель попроще — не имеет таких разъемов, как SATA Express и M.2. Поэтому число и расположение слотов расширения у нее несколько видоизменено. А именно на PCB распаян дополнительный порт PCI. Также материнские платы оснащены разными сетевыми контроллерами. Модель Fatal1ty H97 Killer может похвастать модным нынче чипом Killer E2200 от Qualcomm. Впрочем, как показывает практика, разница между ним и Intel I218V практически не ощущается. Они оба демонстрируют схожую производительность. И Fatal1ty H97 Performance, и Fatal1ty H97 Killer не имеют встроенного беспроводного модуля связи.

 ASRock Fatal1ty H97 PerformanceASRock Fatal1ty H97 Killer
ЧипсетH97 ExpressH97 Express
СокетLGA1150LGA1150
Поддерживаемая память4x DDR3-1600/1333/1066, до 32 Гбайт4x DDR3-1600/1333/1066, до 32 Гбайт
Слоты расширения2x PCI Express x16 2x PCI Express x1 3x PCI2x PCI Express x16 2x PCI Express x1 2x PCI
Накопители6x SATA 3.04x SATA 3.0 1x SATA Express (или 2x SATA 3.0) 1x M.2
СетьIntel I218V, 10/100/1000 Мбит/сQualcomm Atheros Killer E2200, 10/100/1000 Мбит/с
ЗвукRealtek ALC1150Realtek ALC1150
Разъемы на задней панели1x PS/2 1x DVI 1x D-Sub 1x HDMI 1x S/PDIF 4x USB 2.0 4x USB 3.0 1x RJ-45 5x 3,5-мм jack1x PS/2 1x DVI 1x D-Sub 1x HDMI 1x S/PDIF 4x USB 2.0 4x USB 3.0 1x RJ-45 5x 3,5-мм jack
Форм-факторATXATX
Цена7800 руб.8300 руб.
Price.ru

Неудивительно, что в рознице Fatal1ty H97 Killer стоит несколько дороже.

Arrows-left
Arrows-right
Reload
1 / 2

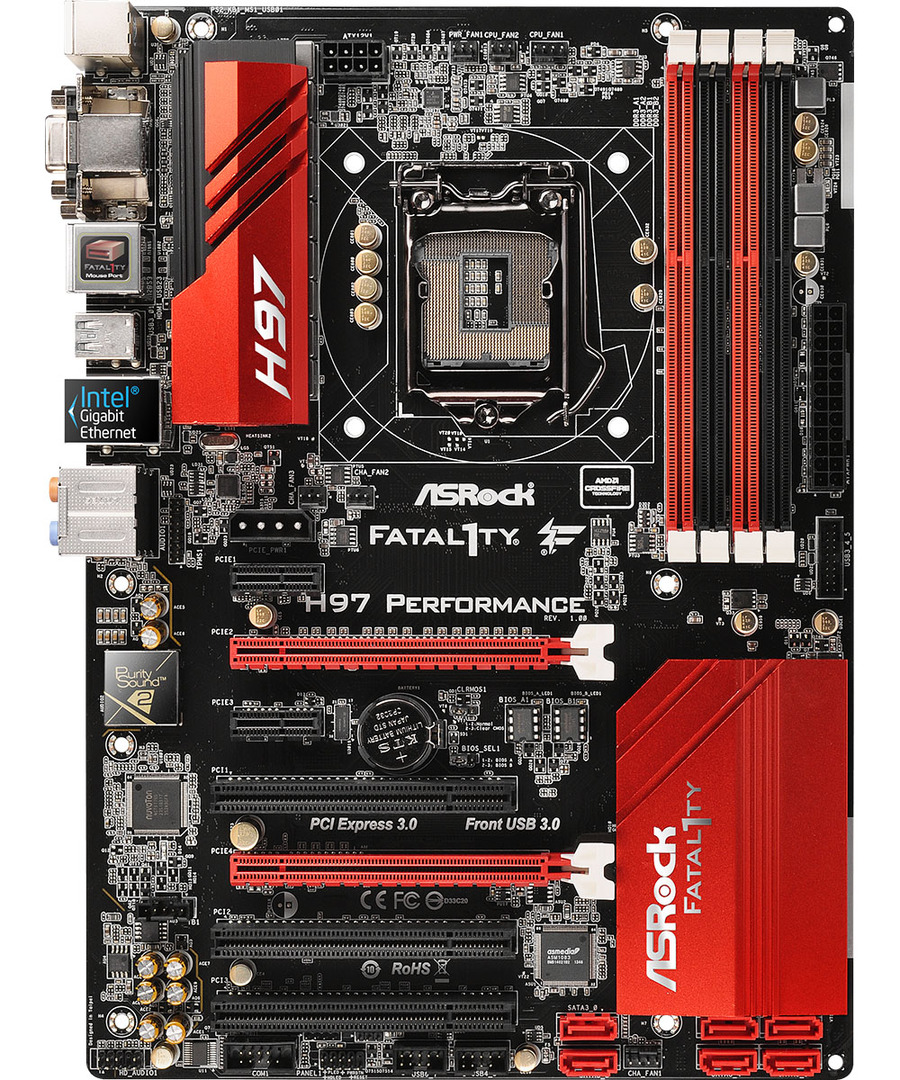

ASRock Fatal1ty H97 Performance

ASRock Fatal1ty H97 Performance

Материнская плата Fatal1ty H97 Performance выполнена на базе форм-фактора ATX. Устройство оснащено полноценным набором из четырех портов DIMM, позволяющим установить до 32 Гбайт оперативной памяти стандарта DDR-1600. Это еще одно ограничения чипсета. Впрочем, назвать его критичным лично у меня язык не поворачивается.

На текстолите Fatal1ty H97 Performance разведены все семь слотов расширения. Для установки графических адаптеров предназначены два порта PCI Express x16. Один работает в полноформатном режиме, стандарт PCI Express 3.0. Второй функционирует в усеченном формате х4. Стандарт PCI Express 2.0. Плата официально поддерживает технологию AMD CrossFire, однако с такой схемой работы PEG в ней нет необходимости.

Остальные слоты расширения — это два PCI Express x1 и три PCI.

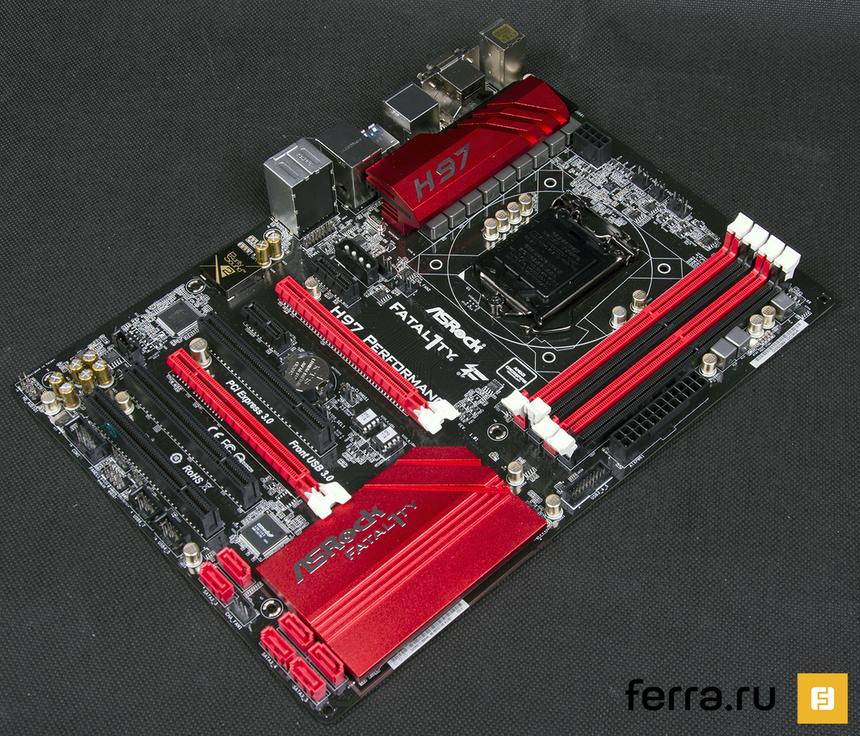

ASRock Fatal1ty H97 Performance, общий вид

На оборотной стороне матплаты не распаяно никаких элементов.

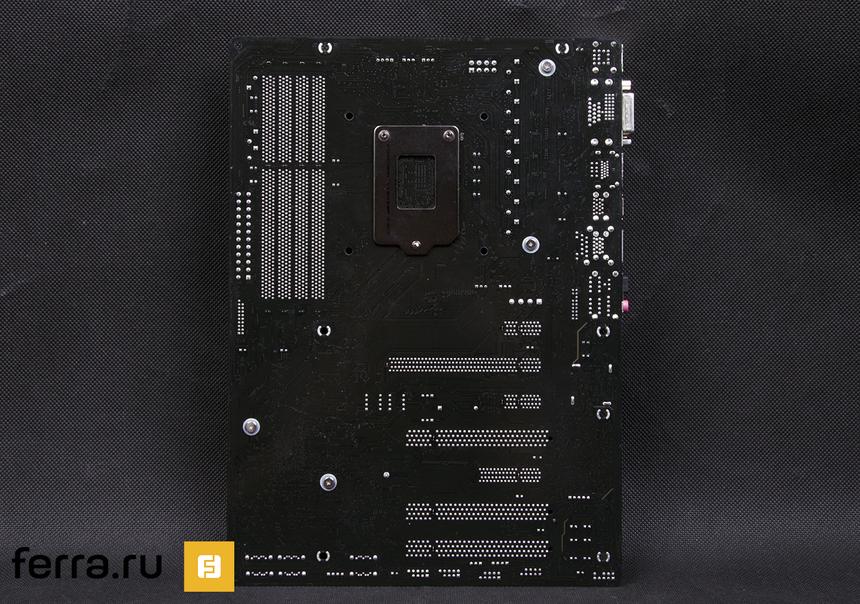

Оборотная сторона ASRock Fatal1ty H97 Performance

Подсистема питания состоит из восьми фаз. С учетом того, что за питание отвечает 4-канальный ШИМ, то получается, что они выступают в роли полуфаз. Дополнительные элементы питания охлаждаются большим алюминиевым радиатором.

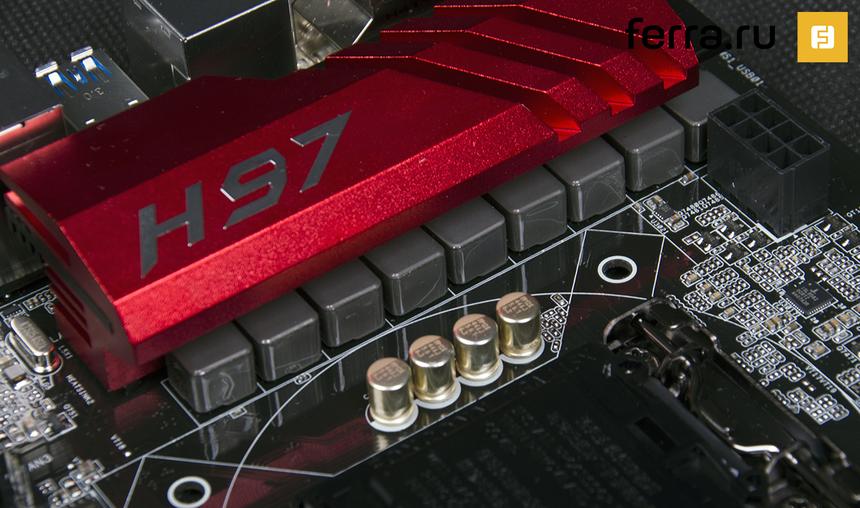

ASRock Fatal1ty H97 Performance, подсистема питания

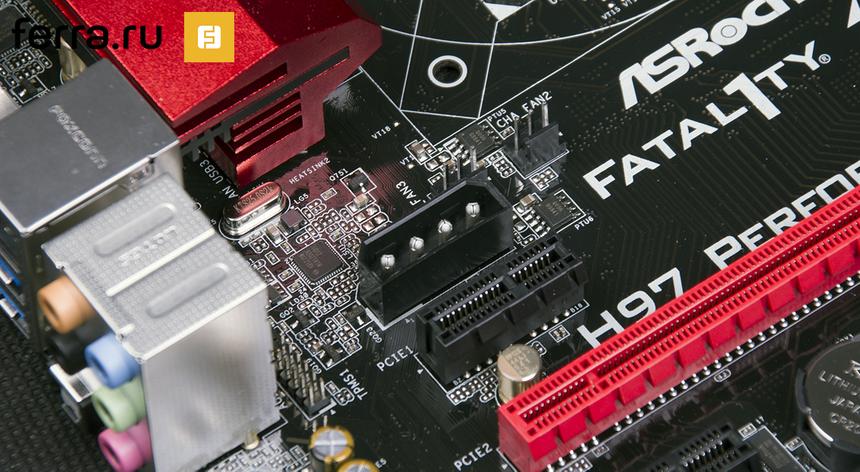

У Fatal1ty H97 Performance реализовано дополнительное питание разъемов PCI Express. Только вот зачем? SLI материнка не поддерживает. CrossFire реализован по очень «кривой» схеме. Очевидно, что эта плата предназначена исключительно для установки одного 3D-ускорителя. В итоге этот MOLEX-разъем — это элементарная трата ресурсов и ненужное удорожание и без того дорогого устройства.

Дополнительное питание PCI Express

Звуковая подсистема Sound Purity 2 используется в большом числе материнских плат ASRock. Основой тракта служит чип Realtek ALC1150. В качестве усилителей для наушников выступают операционные схемы N5532 от Texas Instruments. Плюс в системе используются «аудиофильские» конденсаторы Fine Gold от Nichicon.

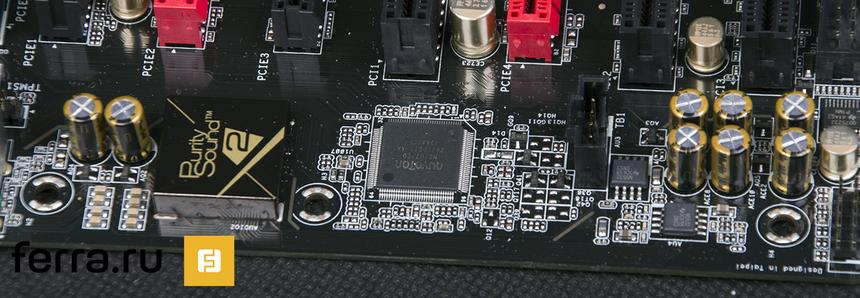

ASRock Fatal1ty H97 Performance, звуковая подсистема Sound Purity 2

У Fatal1ty H97 Performance реализована самая простая дисковая подсистема. На печатной плате распаяно шесть портов SATA 3.0. И все.

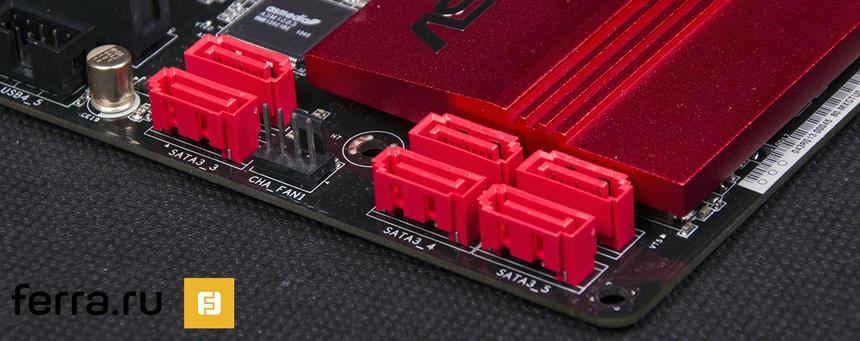

SATA-порты ASRock Fatal1ty H97 Performance

А вот I/O-панель может похвастать наличием сразу восьми портов USB. Половина второй версии, половина — третьей ревизии. Для полного счастья разве что не хватает видеовыхода DisplayPort.

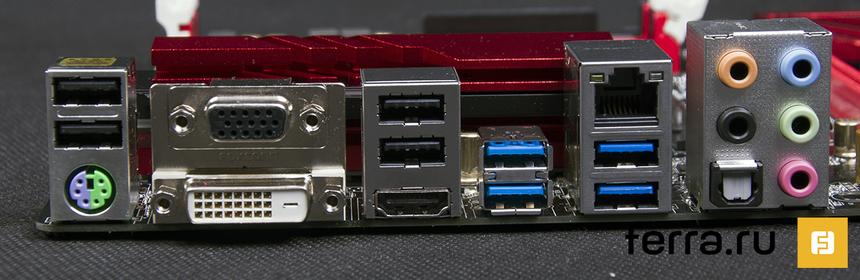

I/O-панель ASRock Fatal1ty H97 Performance

ASRock Fatal1ty H97 Killer

Fatal1ty H97 Killer очень похожа на Fatal1ty H97 Performance. А еще больше она похожа на Fatal1ty Z97 Killer. За тем исключением, что у плат используется разный чипсет. Тем не менее, предлагаю сравнивать Fatal1ty H97 Killer именно с Fatal1ty H97 Performance.

Как я уже говорил, более навороченная плата лишилась порта PCI, однако освободившееся место «занял» слот M.2. Плюс был интегрирован разъем SATA Express.

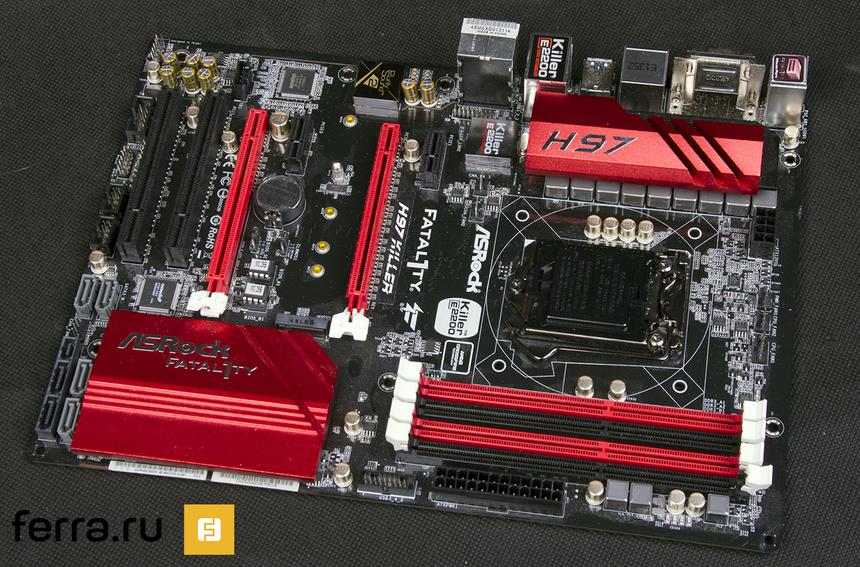

ASRock Fatal1ty H97 Killer, общий вид

Наконец, третьим важным отличием является то, что в Fatal1ty H97 Killer интегрирован сетевой контроллер Qualcomm Atheros Killer E2200. Остальные чипы у материнских плат идентичны:

  • Порты USB 3.0, SATA 3.0, SATA Express, а также M.2 реализованы за счет функциональных возможностей чипсета H97 Express.
  • У Fatal1ty H97 Killer за сеть отвечает гигабитный контроллер Qualcomm Atheros Killer E2200; у Fatal1ty H97 Performance — Intel I218V.
  • Intersil ISL95820 — это четырехканальный ШИМ для центрального процессора. Всего платы имеет по восемь фаз.
  • Richtek RT8120B — это контроллер для оперативной памяти. В системе используется одна фаза.
  • За функции multi-I/O отвечает микросхема NCT6791D от Nuvoton.
  • За вывод картинки от процессорной графики отвечает чип ASMedia ASM1442K.
  • В качестве разделителей PCI Express выступают микросхемы HD3SS3415 от Texas Instruments.
  • Наконец, контроллер ASMedia ASM1083 позволил реализовать на плате два порта PCI.

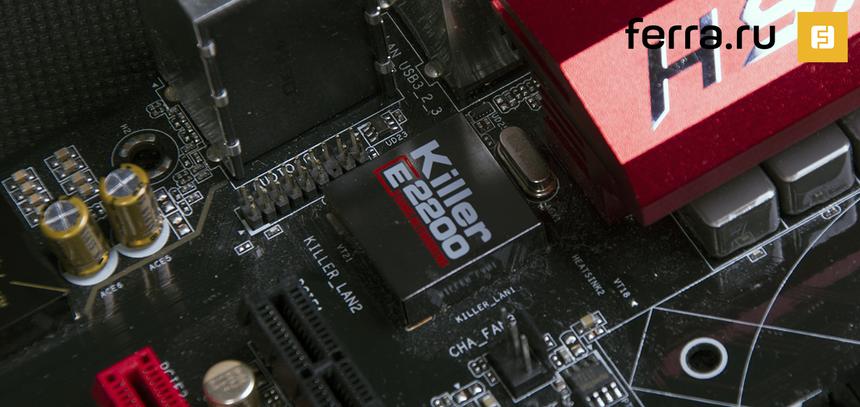

Сетевой контроллер Killer E2200

Максимальная пропускная способность слота M.2 составляет всего 10 Гбит/с.

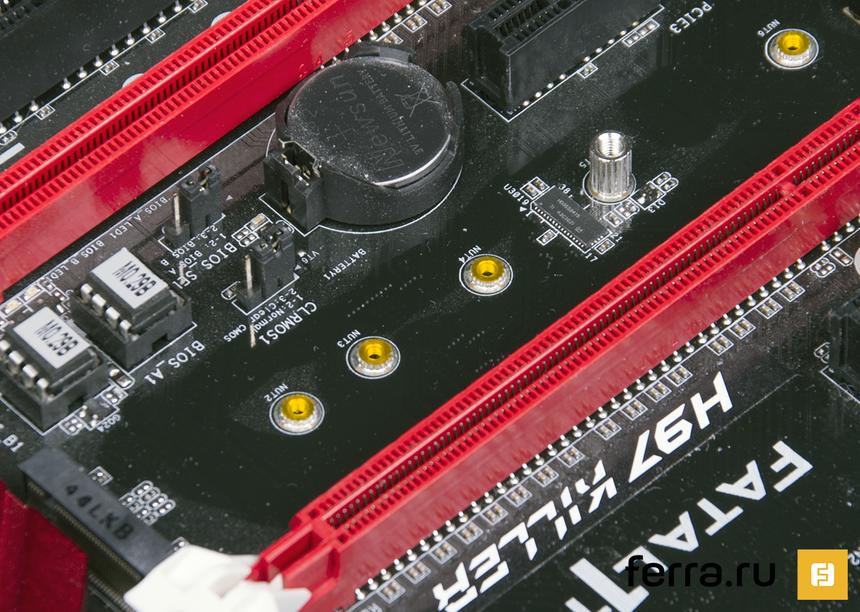

Разъем M.2

При этом, если используется разъем SATA Express, то M.2 становится неактивен. И наоборот.

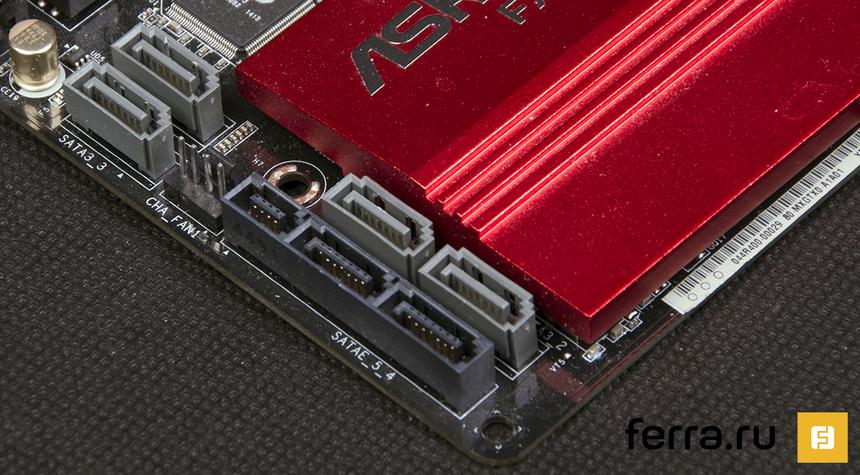

SATA-порты ASRock Fatal1ty H97 Killer

I/O-панель ASRock Fatal1ty H97 Killer

BIOS

Обе платы оснащены сразу двумя микросхемами с записанным BIOS. При желании переключаться между версиями можно при помощи элементарной перестановки перемычки. Прошивка у материнских плат одинаковая. Так называемый ASRock UEFI для Fatal1ty H97 Killer и Fatal1ty H97 Performance практически не урезан. Присутствуют все основные функции, а также дополнительные программы. Например, есть так называемый System Browser, который в наглядной форме рассказывает обо всех устройствах, установленных в материнскую плату.

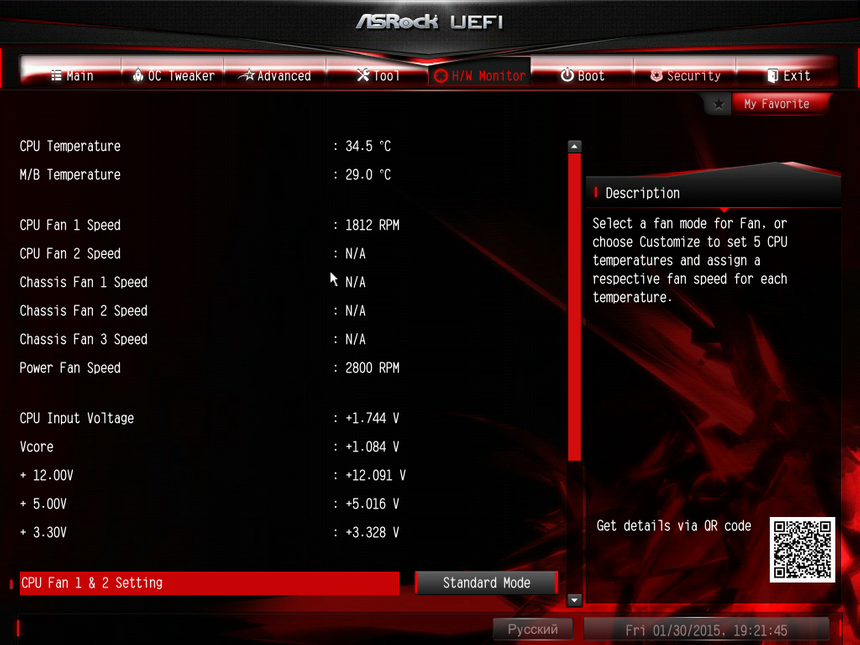

Платы оснащены шестью разъемами для подключения вентиляторов. В меню BIOS можно регулировать большую часть подключенных к материнкам «карлсонов». Прошивка позволяет менять скорость вращения вентиляторов в процентном эквиваленте от 0% до 100%. Процессорный «ветродуй» можно привязать к температуре CPU: от 30 до 80 градусов Цельсия. Корпусные вентиляторы можно также привязать к показателю температуры «камня», либо к дополнительным температурным датчикам, расположенным на материнской плате.

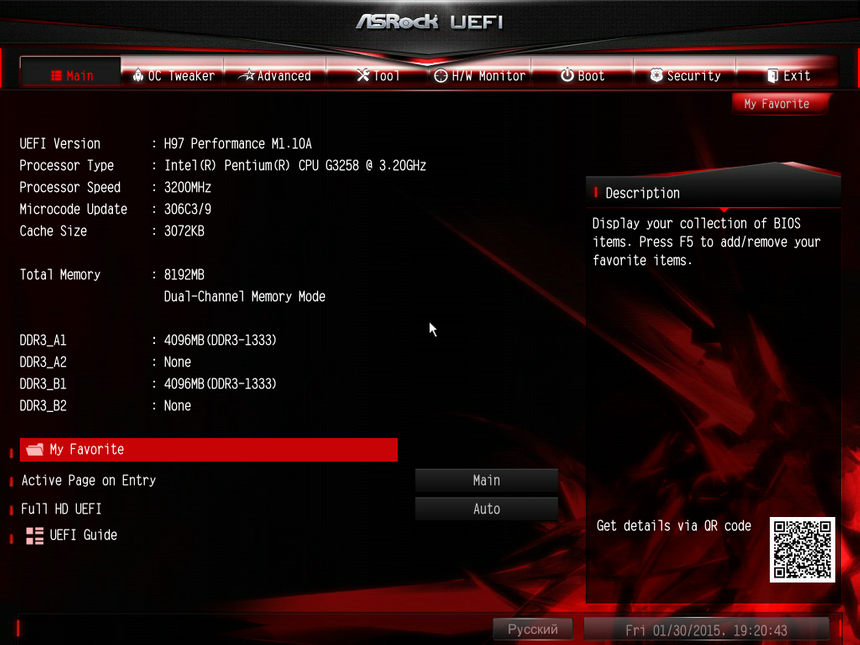

ASRock UEFI

Оверклокерские функции располагаются в меню с лаконичным названием OC Tweaker. О них я расскажу более подробно, когда непосредственно буду изучать разгонный потенциал устройств. Однако сразу же отмечу большое количество оверклокерских функций, реализованных для платы на чипсете H97 Express. Так, BIOS позволяет изменять следующие напряжения:

  • CPU Core Voltage с шагом 0,001 В.
  • PCH Core Voltage с шагом 0,005 В.
  • CPU Cache Voltage с шагом 0,001 В.
  • CPU Input Voltage с шагом 0,01 В.
  • DRAM Voltage с шагом 0,005 В.
Arrows-left
Arrows-right
Reload
1 / 2

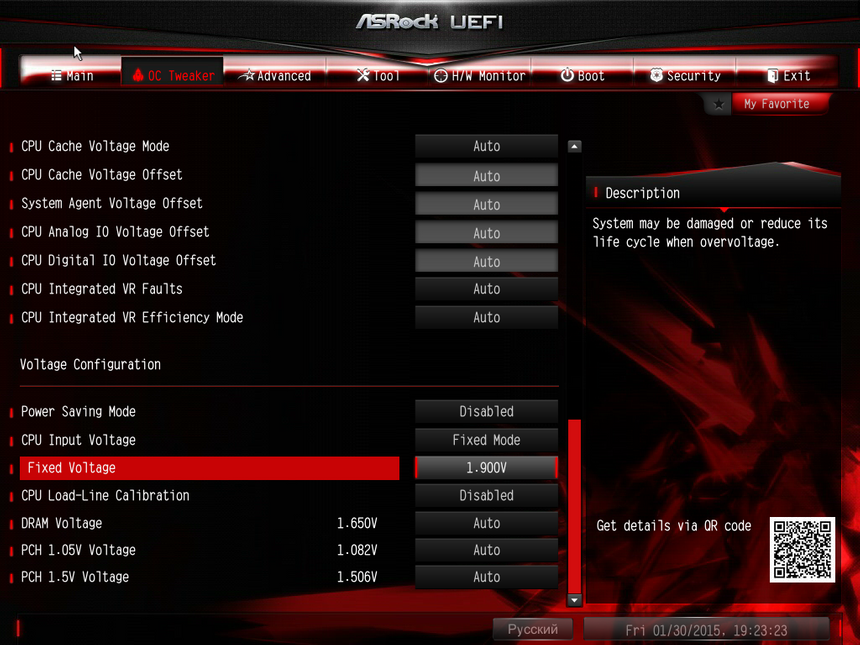

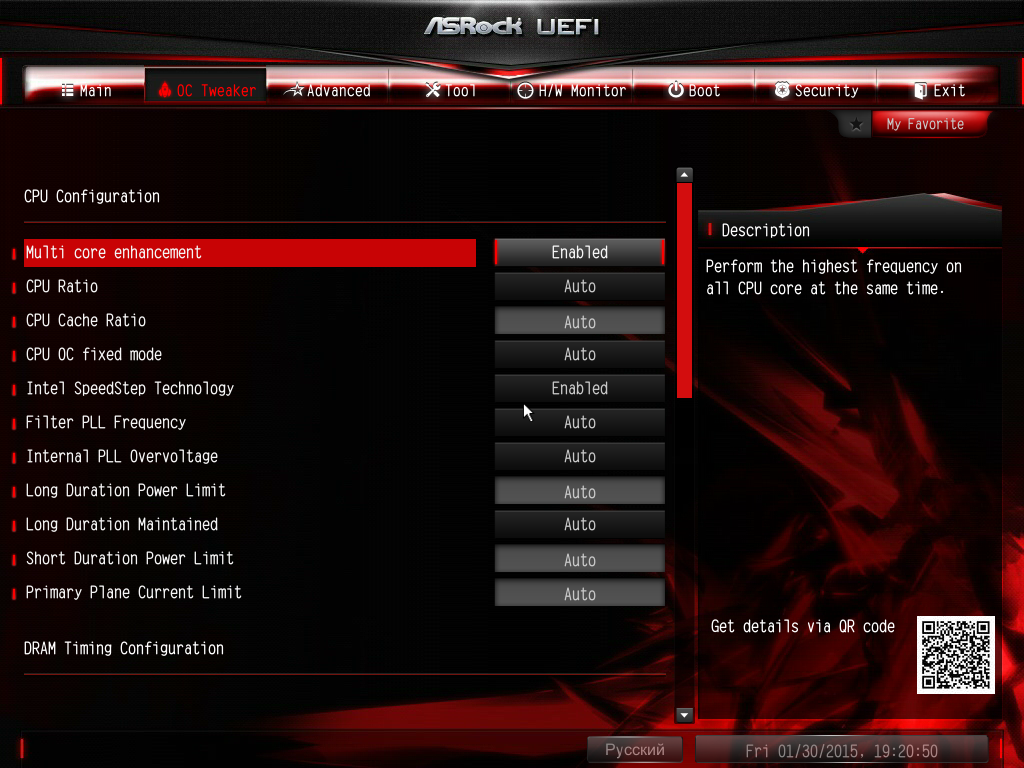

ASRock UEFI, вкладка OC Tweaker

Сам набор логики блокирует процесс разгона CPU и памяти при помощи изменения частоты BCLK. Поэтому энтузиасты могут прибегнуть лишь к увеличению множителя центрального процессора.

Arrows-left
Arrows-right
Reload
1 / 4

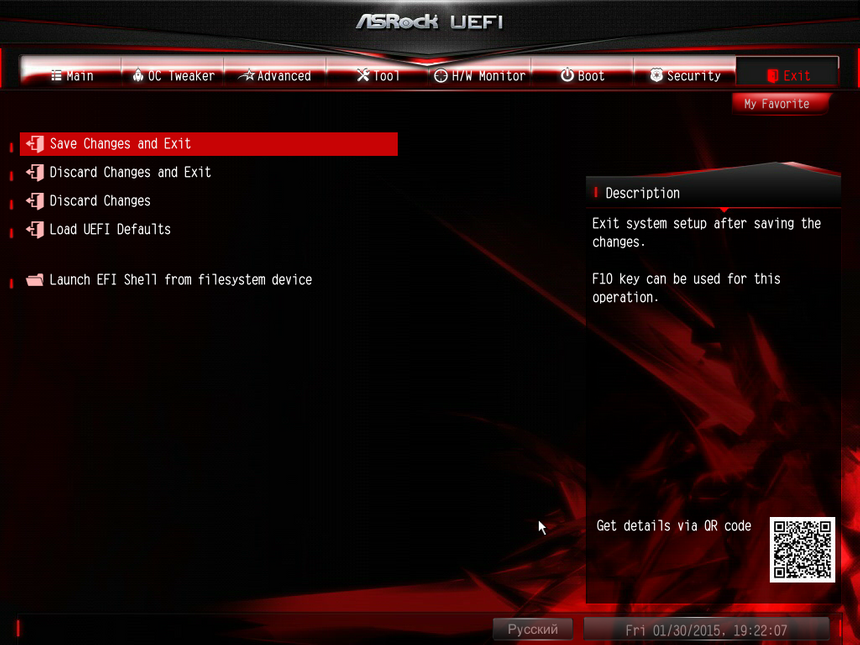

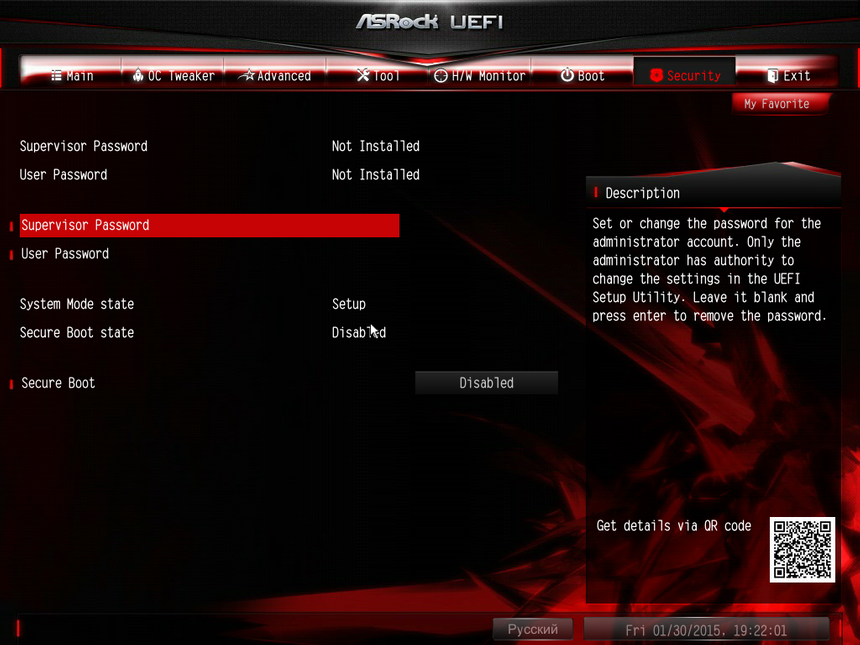

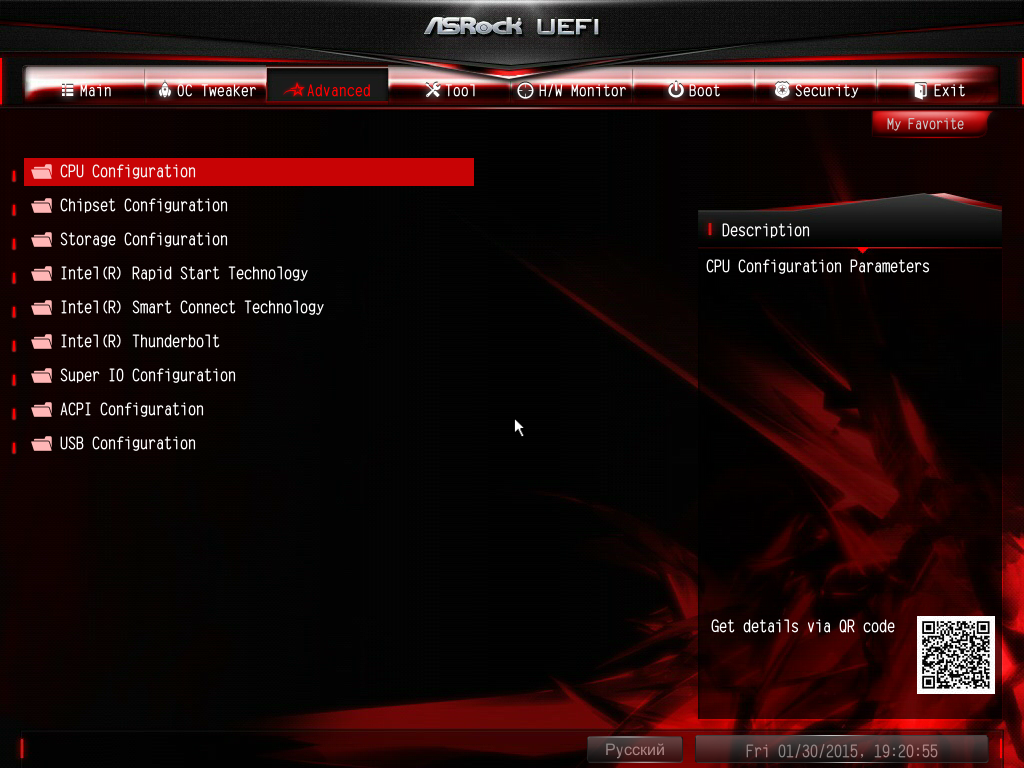

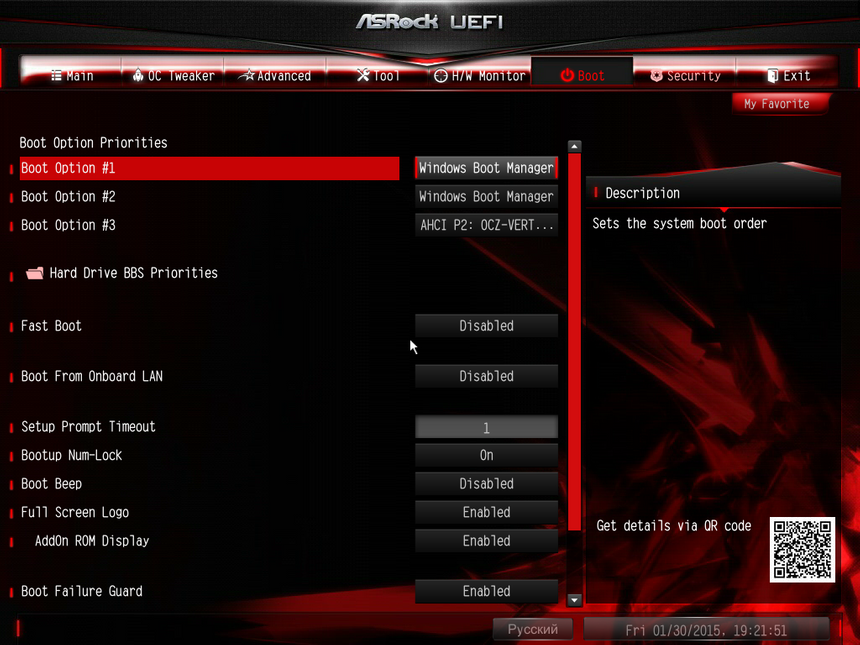

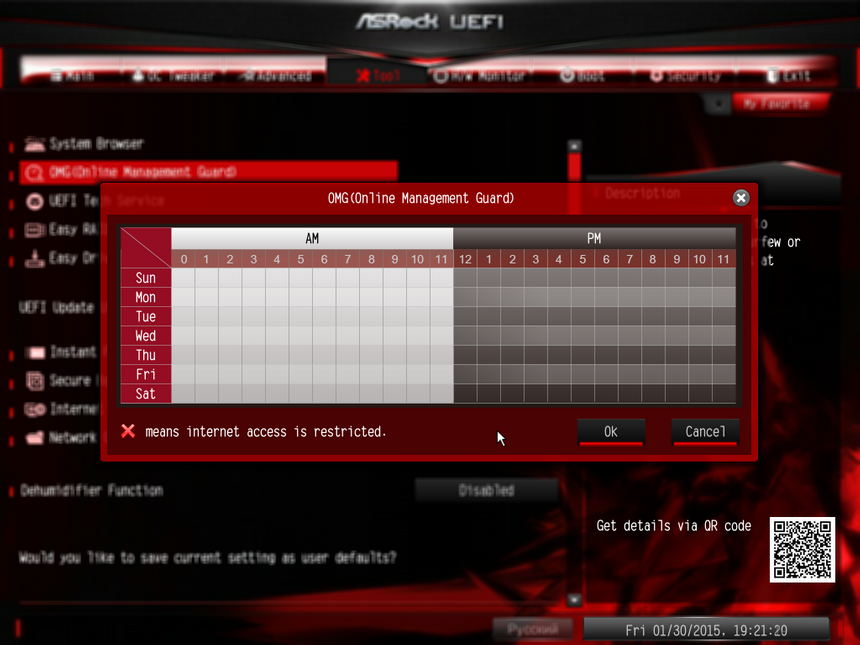

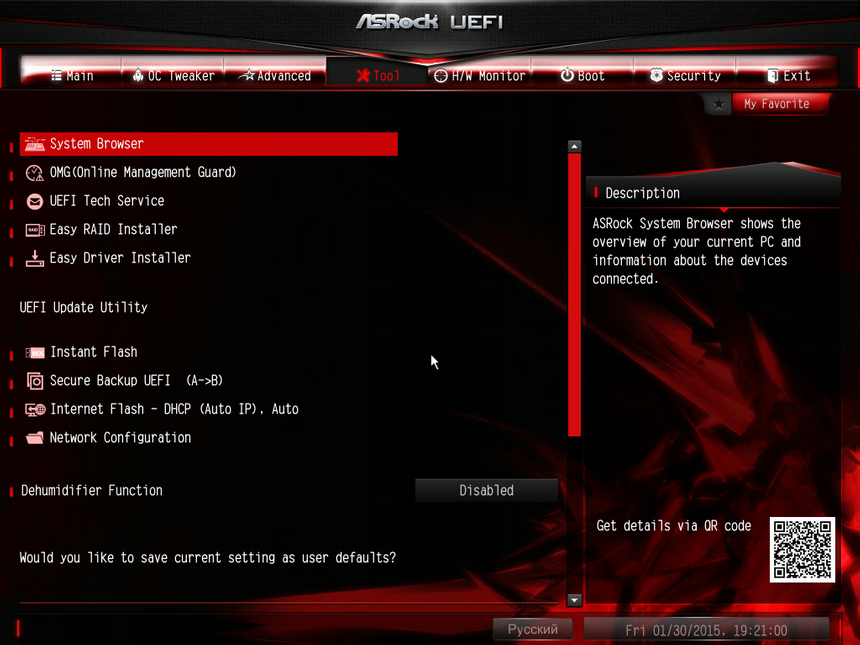

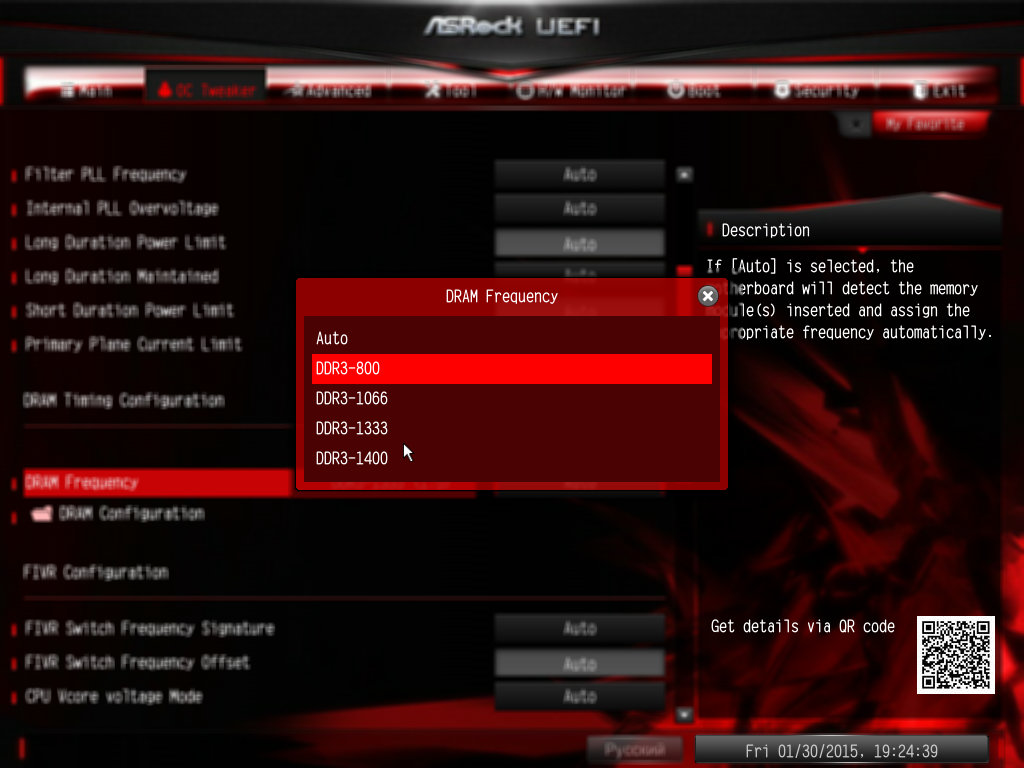

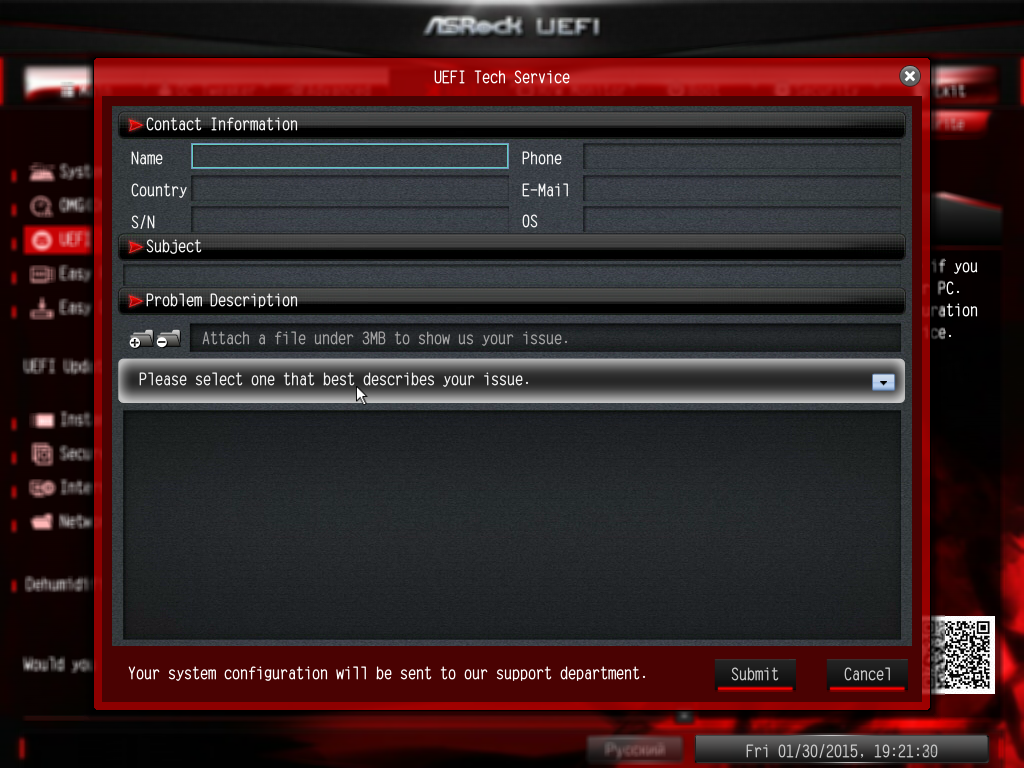

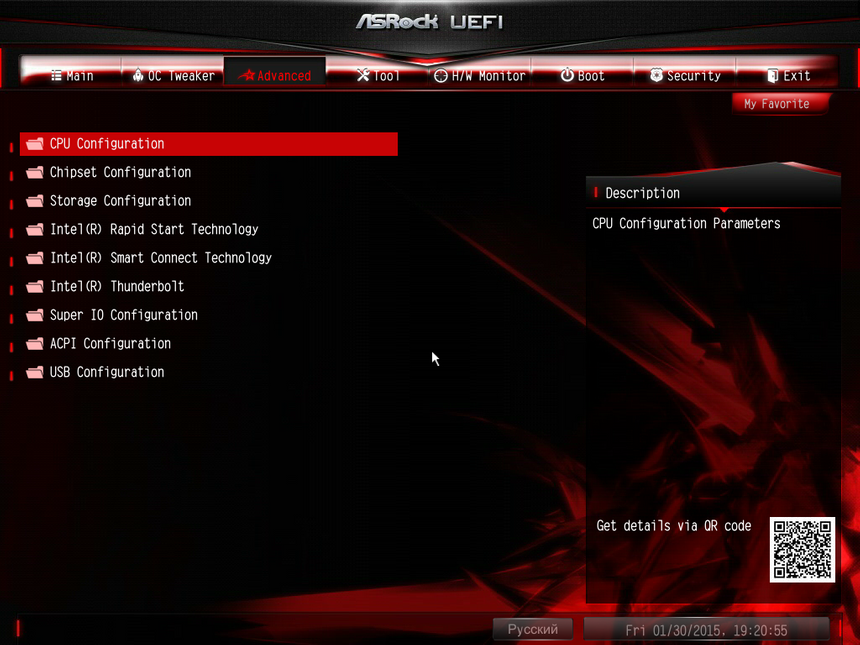

ASRock UEFI (галерея)

Arrows-left
Arrows-right
Reload
1 / 5

ASRock UEFI (галерея)

Тестирование

С аудиотрактом Sound Purity 2 мы уже хорошо знакомы. В его основе лежит чип Realtek ALC1150, а потому встроенный звук Fatal1ty H97 Killer и Fatal1ty H97 Performance не обладает чем-то сверхъестественным. Ниже приведена таблица из RightMark Audio Analyzer 6.3.0. Анализатор характеризует возможности «тысяча сто пятидесятого» как очень хорошие.

Неравномерность АЧХ (в диапазоне 40 Гц — 15 кГц), дБ+0,14, +0,03Очень хорошо
Уровень шума, дБ (А)-97,4Очень хорошо
Динамический диапазон, дБ (А)97,8Очень хорошо
Гармонические искажения, %0,0085Очень хорошо
Гармонические искажения + шум, дБ (A)-75,8Средне
Интермодуляционные искажения + шум, %0,0089Очень хорошо
Взаимопроникновение каналов, дБ-93Отлично
Интермодуляции на 10 кГц, %0,02Очень хорошо
Общая оценкаОчень хорошо

Как известно, чипсет H97 Express накладывает ограничения и на оверклокинг центрального процессора и памяти. А именно у плат нет возможности самостоятельно увеличивать частоту тактового генератора. Делители памяти установлены только на параметры DDR3-800, DDR3-1066, DDR3-1333 и DDR3-1400. Чтобы запустить кит на эффективной частоте 1600 МГц, необходимо, чтобы у него был соответствующий профиль XMP.

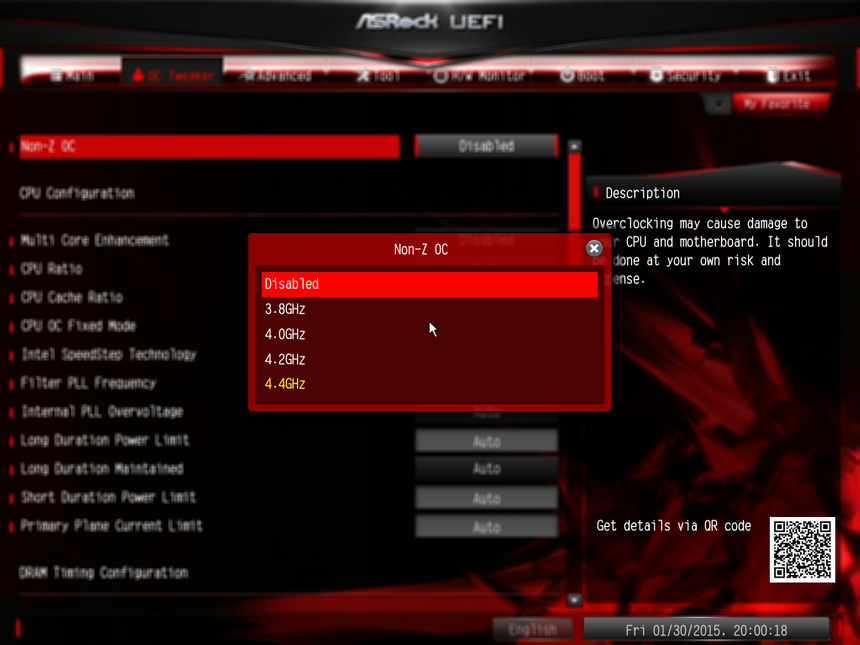

У плат ASRock в наличии есть автоматическая функция разгона центрального процессора, получившая название Non-Z OC. Она позволяет увеличивать частоту Intel Pentium G3258 с 3,8 ГГц до 4,4 ГГц. Отмечу, что эта функция доступна в BIOS, начиная с версии 1.4. Вообще приятно, что платы ASRock умеют работать с «камнями» с разблокированным множителем. Этот маневр осуществляется через технологию Turbo Boost. Так, при установке в сокет процессора Core i7-4770K функция Non-Z OC предложила несколько вариантов: от 4 ГГц до 4,8 ГГц.

Отмечу, что для Fatal1ty H97 Performance последней актуальной версией BIOS считалась 1.6, а для Fatal1ty H97 Killer — 1.9.

Arrows-left
Arrows-right
Reload
1 / 2

Функции разгона ASRock Fatal1ty H97 Performance и ASRock Fatal1ty H97 Killer

Мне же удалось разогнать Intel Pentium G3258 до абсолютно стабильных 4,7 ГГц. Для этого всего-навсего пришлось поднять частоту VCore до 1,35 В. В этом подтесте обе платы продемонстрировали идентичный результат. Ничего удивительного в этом нет, так как схемотехника у Fatal1ty H97 Performance и Fatal1ty H97 Killer идентичная. Как и функциональность BIOS.

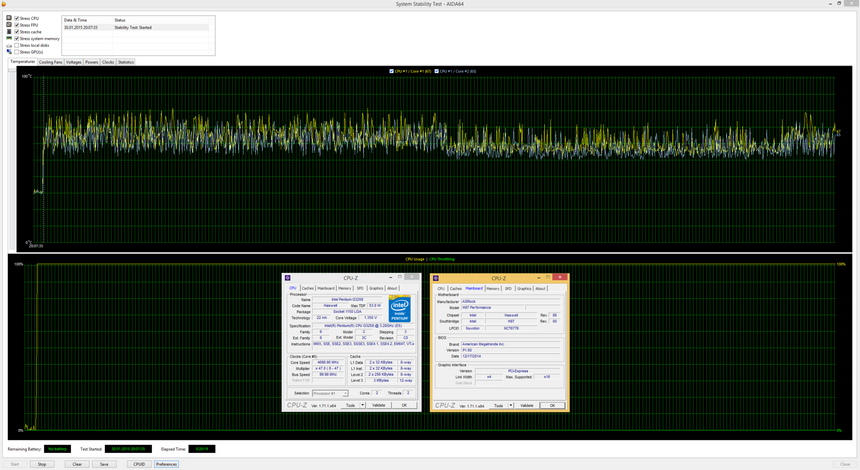

Разгон центрального процессора Intel Pentium G3258

При этом можно смело отметить, что центральный процесс не слишком сильно загружает доступные 8 фаз питания. В целом материнские платы у ASRock оказались очень холодными. Что не может не радовать.

Arrows-left
Arrows-right
Reload
1 / 3

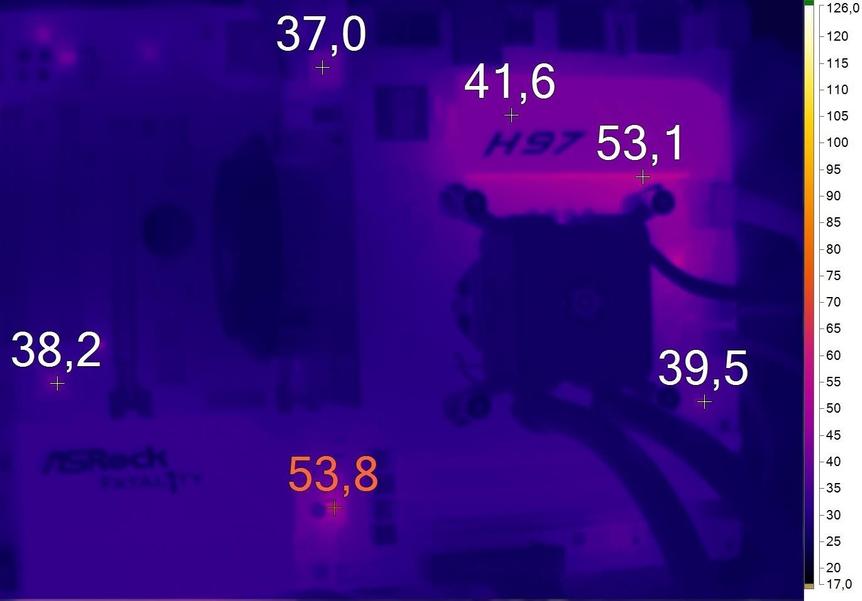

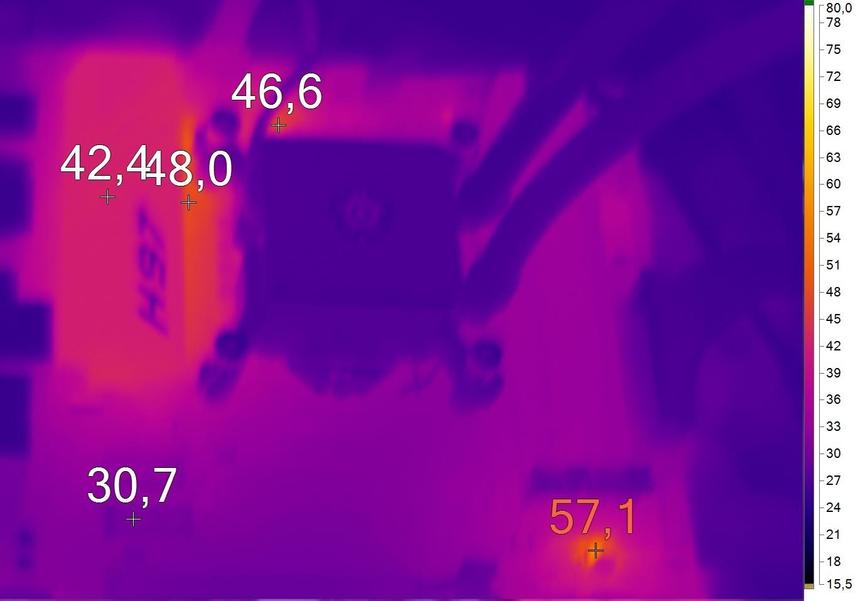

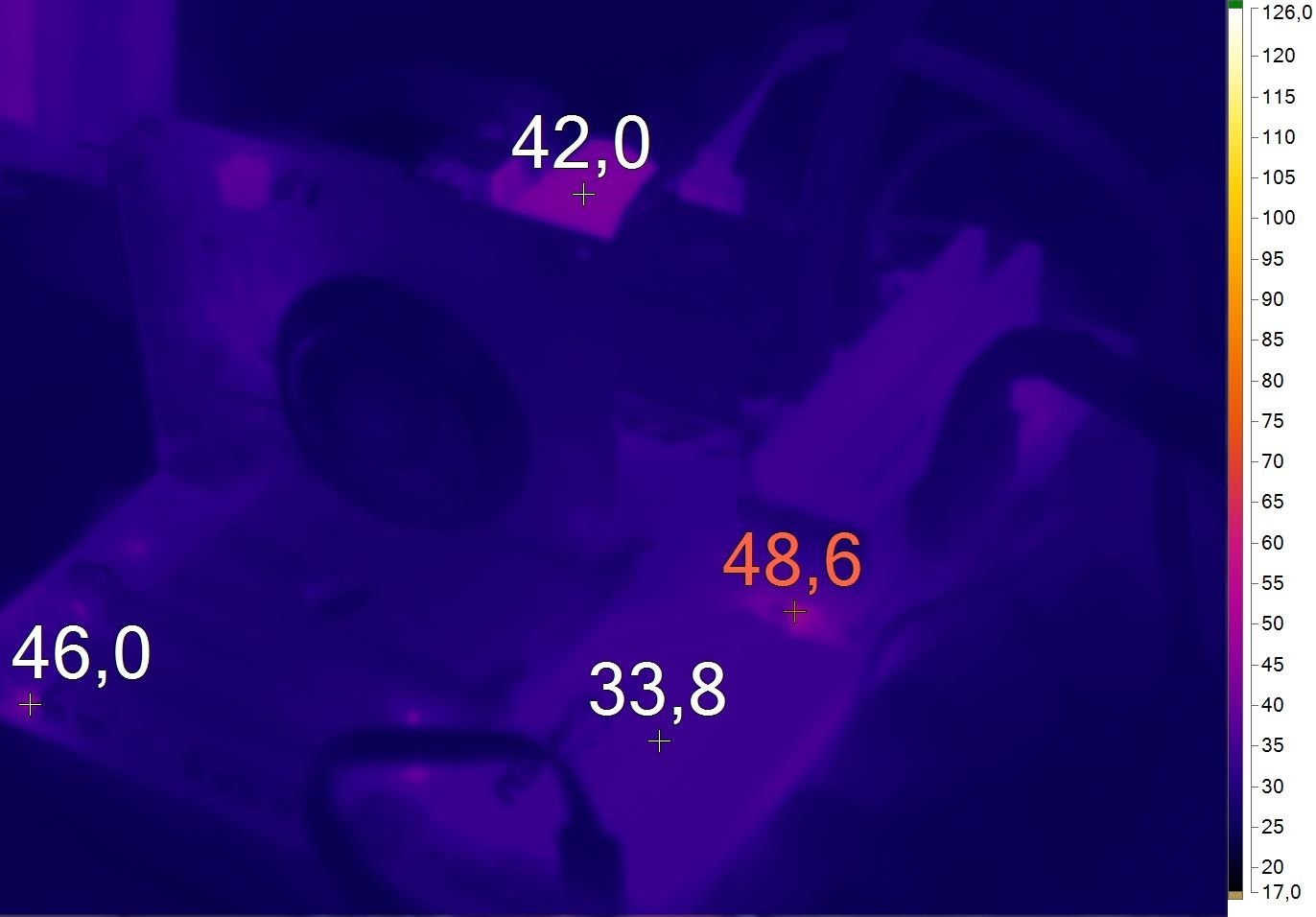

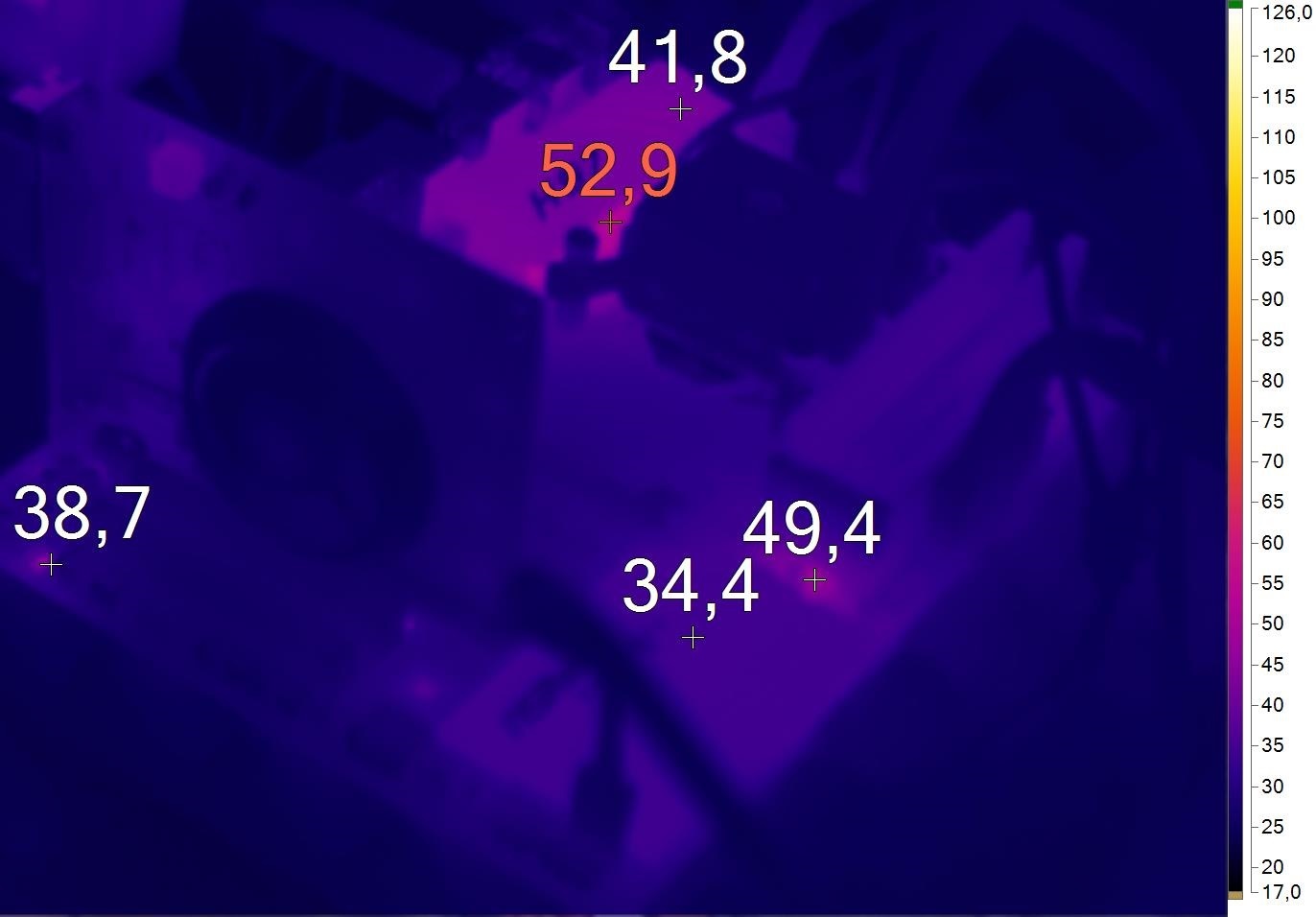

Нагрев ASRock Fatal1ty H97 Performance

Arrows-left
Arrows-right
Reload
1 / 3

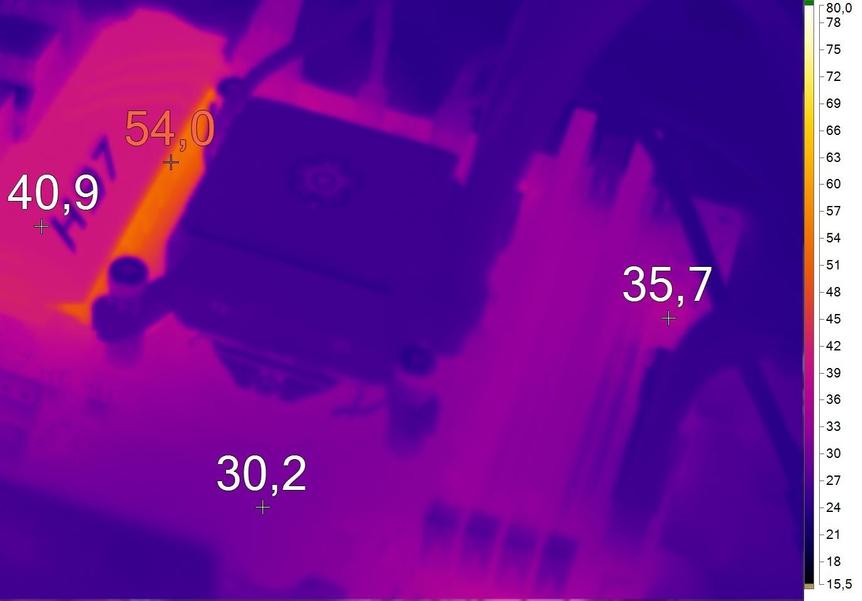

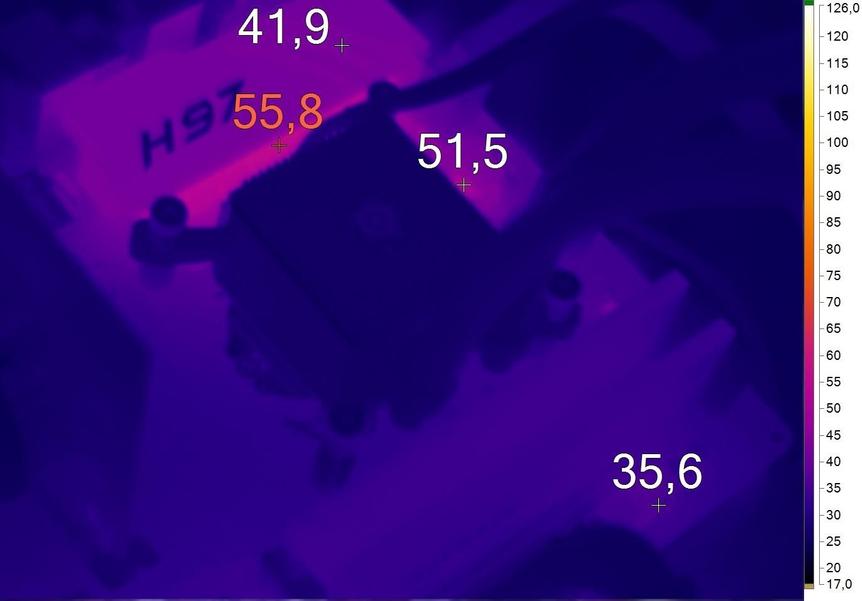

Нагрев ASRock Fatal1ty H97 Killer

Конкуренты и аналоги

Очевидно, что геймерские линейки от конкурирующих компаний тоже обладают решениями на базе набора логики H97 Express. Реалии таковы, что все платы очень похожи друг на друга. Посмотрите сами. Приведенные далее технические характеристики наглядно подтверждают сей факт.

 ASRock Fatal1ty H97 PerformanceASRock Fatal1ty H97 KillerASUS H97-PRO GAMERGIGABYTE GA-H97-Gaming 3MSI H97 GAMING 3
ЧипсетH97 ExpressH97 ExpressH97 ExpressH97 ExpressH97 Express
СокетLGA1150LGA1150LGA1150LGA1150LGA1150
Поддерживаемая память4x DDR3-1600/1333/1066, до 32 Гбайт4x DDR3-1600/1333/1066, до 32 Гбайт4x DDR3-1600/1333/1066, до 32 Гбайт4x DDR3-1600/1333/1066, до 32 Гбайт4x DDR3-1600/1333/1066, до 32 Гбайт
Слоты расширения2x PCI Express x16 2x PCI Express x1 3x PCI2x PCI Express x16 2x PCI Express x1 2x PCI2x PCI Express x16 2x PCI Express x1 3x PCI2x PCI Express x16 2x PCI Express x1 3x PCI2x PCI Express x16 2x PCI Express x1 3x PCI
Накопители6x SATA 3.04x SATA 3.0 1x SATA Express (или 2x SATA 3.0) 1x M.24x SATA 3.0 1x SATA Express (или 2x SATA 3.0) 1x M.24x SATA 3.0 1x SATA Express (или 2x SATA 3.0) 1x M.26x SATA 3.0 1x M.2
СетьIntel I218V, 10/100/1000 Мбит/сQualcomm Atheros Killer E2200, 10/100/1000 Мбит/сIntel I218V, 10/100/1000 Мбит/сQualcomm Atheros Killer E2200, 10/100/1000 Мбит/сQualcomm Atheros Killer E2205, 10/100/1000 Мбит/с
ЗвукRealtek ALC1150Realtek ALC1150SupremeFXRealtek ALC1150Realtek ALC1150
Разъемы на задней панели1x PS/2 1x DVI 1x D-Sub 1x HDMI 1x S/PDIF 4x USB 2.0 4x USB 3.0 1x RJ-45 5x 3,5-мм jack1x PS/2 1x DVI 1x D-Sub 1x HDMI 1x S/PDIF 4x USB 2.0 4x USB 3.0 1x RJ-45 5x 3,5-мм jack1x PS/2 1x DVI 1x D-Sub 1x HDMI 1x S/PDIF 2x USB 2.0 4x USB 3.0 1x RJ-45 6x 3,5-мм jack1x PS/2 1x DVI 1x D-Sub 1x HDMI 1x DisplayPort 1x S/PDIF 2x USB 2.0 4x USB 3.0 1x RJ-45 6x 3,5-мм jack1x PS/2 1x DVI 1x D-Sub 1x HDMI 1x DisplayPort 1x S/PDIF 2x USB 2.0 4x USB 3.0 1x RJ-45 6x 3,5-мм jack
Форм-факторATXATXATXATXATX
Цена7800 руб.8300 руб.9300 руб.N/A8200 руб.
Price.ru

Модель от ASUS стоит заметно дороже конкурентов. В том числе и Fatal1ty H97 Killer. При этом сказать, что H97-PRO GAMER функциональнее протестированных материнских плат ASRock нельзя. Функциональность и количество разъемов схожие. Контроллеры схожие. Разве что у Fatal1ty H97 Performance и Fatal1ty H97 Killer выведено больше USB-портов на I/O-панели.

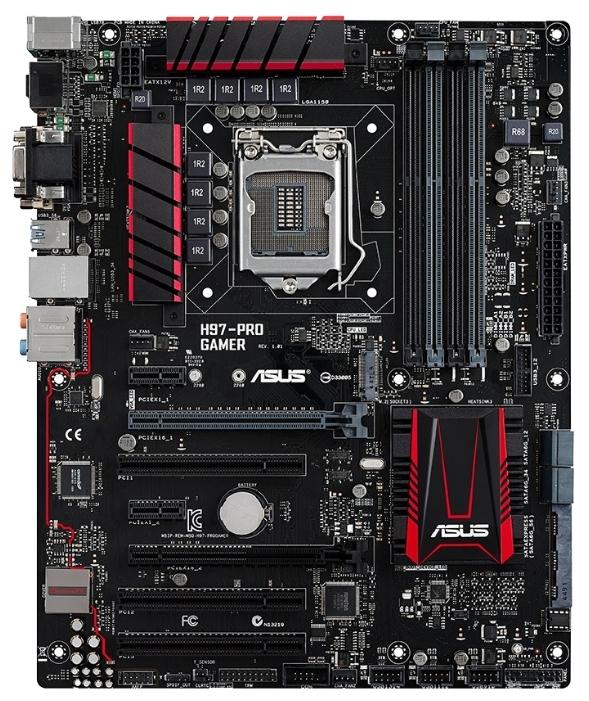

ASUS H97-PRO GAMER

Ничем примечательным не оснащена и GA-H97-Gaming 3. Материнская плата относится к игровой серии исключительно из-за использования сетевого контроллера Killer от Qualcomm, а также несколько модифицированной звуковой подсистемы.

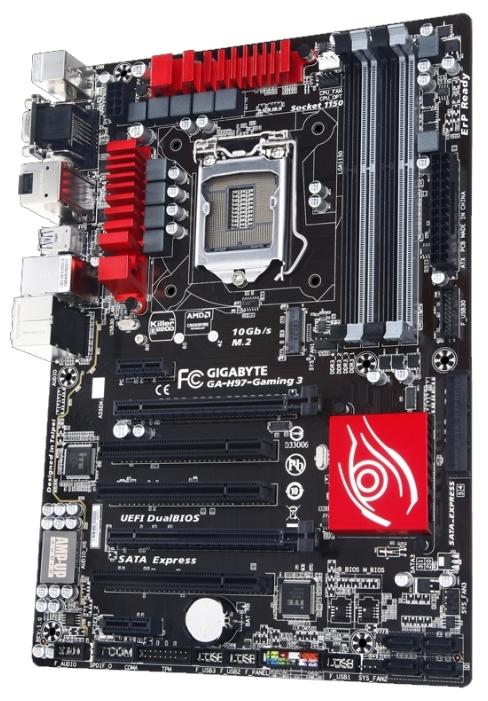

GIGABYTE GA-H97-Gaming 3

Наконец, очень схожа с конкурентами и материнская плата H97 GAMING 3. Только здесь инженеры MSI решили отказаться от использования разъема SATA Express. Впрочем, нельзя сказать, что это станет критичным минусом для данного устройства. А вот слот M.2 на месте.

MSI H97 GAMING 3

Вывод

Как видите, Fatal1ty H97 Performance и Fatal1ty H97 Killer — это одни из топовых представителей материнских плат, построенных на базе урезанного чипсета H97 Express. Если вы не собираетесь использовать в своей сборке несколько дискретных видеокарт, то можете смело присмотреться к этим продуктам. На их основе вполне возможно собрать очень мощную игровую систему с одним графическим адаптером на борту.

Модель Fatal1ty H97 Performance выглядит попроще. Здесь нет порта SATA Express, а также слота M.2. Если вам не нужны эти разъемы, то смело можете присмотреться к данному варианту. Тем более, что Performance-версия стоит несколько дешевле Fatal1ty H97 Killer.

ASRock Fatal1ty H97 Performance
Плюсы:Минусы:
Высокая функциональность;Высокая стоимость.
Грамотная разводка компонентов;
Большое число USB-портов;
Функциональный BIOS;
Холодная.
Грамотная разводка компонентов;
Большое число USB-портов;
Функциональный BIOS;
Холодная.

Так как платы практически полностью идентичны, то к достоинствам Fatal1ty H97 Killer как раз можно отнести наличие дополнительных слотов расширения. В остальном «убийца» полностью копирует Fatal1ty H97 Performance за исключением отсутствия устаревшего и, по сути, бесполезного разъема PCI.

ASRock Fatal1ty H97 Killer
Плюсы:Минусы:
Высокая функциональность;Высокая стоимость.
Грамотная разводка компонентов;
Большое число USB-портов;
Функциональный BIOS;
Холодная;
Наличие M.2 и SATA Express.
Грамотная разводка компонентов;
Большое число USB-портов;
Функциональный BIOS;
Холодная;
Наличие M.2 и SATA Express.

Обе платы имеют грамотную разводку компонентов, разъемы не конфликтуют друг с другом. Они хорошо оснащены технически. Как показало тестирование, Fatal1ty H97 Killer и Fatal1ty H97 Performance — это еще и очень холодные устройства. Однако, на мой взгляд, оснащенность устройств на базе логики H97 Express несколько избыточна. Так, присутствие MOLEX-разъема для дополнительного питания PCI Express является самой настоящей бутафорией. В итоге все эти дополнительные элементы, безусловно, увеличивают стоимость конечного продукта. А реалии таковы, что ни Fatal1ty H97 Performance, ни Fatal1ty H97 Killer нельзя назвать дешевыми материнскими платами.
