Я хочу сыграть с тобой в игру. Обзор материнской платы MSI X99S GAMING 9 AC

X99 Express — это самая передовая настольная платформа от компании Intel. За счет процессоров Haswell-E, поддерживающих оперативную память стандарта DDR4, она позволяет собирать очень мощные компьютерные системы. MSI X99S GAMING 9 AC — это одна из самых передовых материнских плат, построенных на основе данного набора логики. Помимо запредельного количества набора функций и технологий, устройство оснащено аппаратным энкодером видео. Подробно знакомимся с новинкой и выясняем ее истинный потенциал.

MSI X99S GAMING 9 AC — флагманский представитель игровой линейки материнских плат, разработанных на основе платформы X99 Express. А потому устройство предлагает пользователю максимум функций, максимум надежности и максимум производительности. Да, за все это придется прилично заплатить, ведь сборка X99-системы — далеко не дешевое занятие. Однако именно эта платформа как нельзя лучше подходит для конфигураций на основе нескольких видеокарт, большого числа накопителей и разгона.

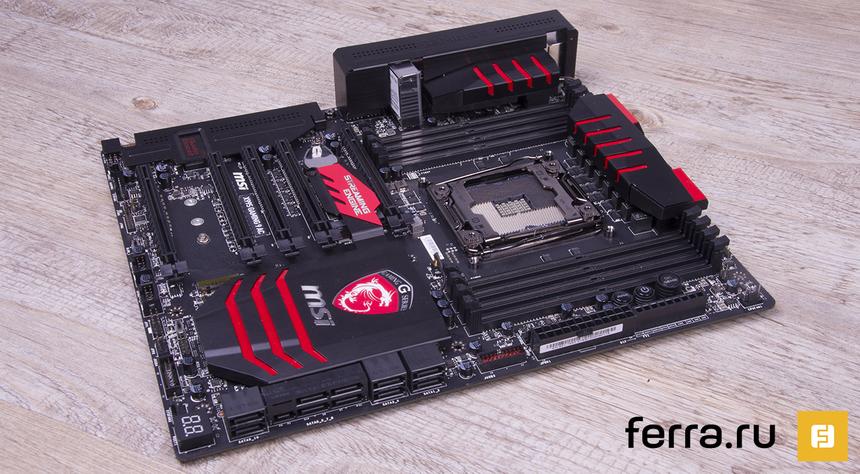

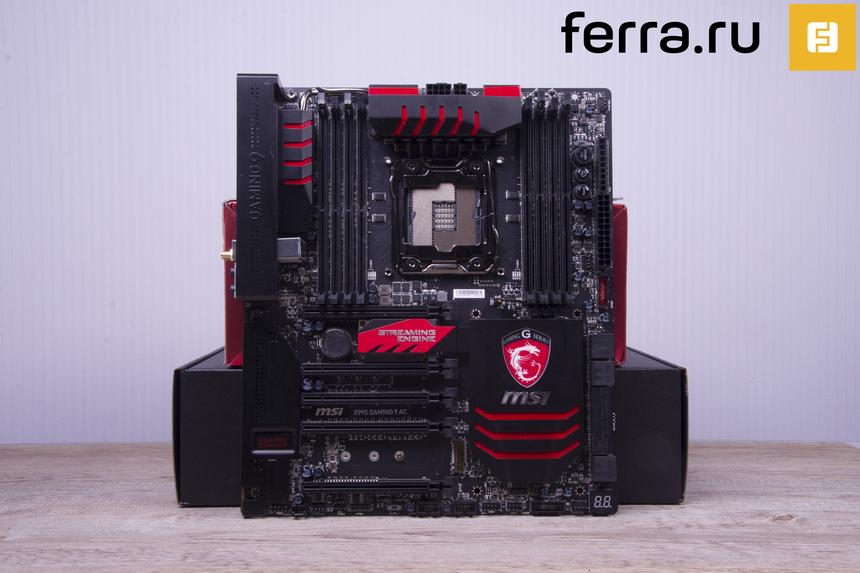

MSI X99S GAMING 9 AC

Технические характеристики и анализ конструкции

Для начала давайте изучим технические характеристики тестируемого устройства.

MSI X99S GAMING 9 AC
ЧипсетX99 Express
СокетLGA2011 v3
Память8x DIMM, DDR4-2133-3333 до 128 Гбайт
Слоты расширения5x PCI Express x16 1x Turbo M.2
Дисковые контроллеры8x SATA 3.0 1x SATA Express (или 2x SATA 3.0)
Сеть1x Killer E2205, 10/100/1000 Мбит/с Wi-Fi 802.11ac до 867 Мбит/с Bluetooth 4.0
Звук7.1 HDA на основе Realtek ALC1150
Разъемы на задней панели1x PS/2 2x USB 2.0 8x USB 3.0 1x S/PDIF 1x RJ-45 5x 3,5-мм jack
Форм-факторE-ATX
Цена21 000 руб.
Price.ru

Как видите, нативные возможности X99 Express позволяют собрать на базе этого чипсета весьма функциональные платы, что, впрочем, неудивительно. Однако производитель пошел дальше. Плата была капитально усовершенствована. Так, MSI X99S GAMING 9 AC оснащена восемью портами USB 3.0, реализованными при помощи сторонних контроллеров. Плата имеет в своем арсенале разъем M.2, способный обеспечить пропускную способность на уровне 32 Гбит/с. Наконец, само название устройства говорит пользователю о том, что материнка оснащена весьма производительным модулем беспроводной связи. Стандарт Wi-Fi 802.11ac может обеспечить до 867 Мбит/с пропускной способности, а Bluetooth 4.0 — до 25 Мбит/с.

Блок-схема набора логики Intel X99 Express

Упаковка материнской платы яркая и красочная. Ее размер и полиграфия сразу же свидетельствуют о том, что внутри лежит что-то безумно интересное!

Упаковка MSI X99S GAMING 9 AC

Комплект поставки восхитителен. От большого количества как симпатичных безделушек, так и действительно полезных аксессуаров, реально разбегаются глаза. Перечислю их все:

  • Два руководства пользователя (по самому устройству и по программному обеспечению), а также инструкция по установке, красочный плакат с фотографией материнской платы и брошюра Gaming Series Product.
  • Фирменный бейдж на дверную ручку с надписью: «Извините, я занят игрой».
  • Два DVD-диска. Один с драйверами и полезными утилитами. Второй для настройки беспроводного модуля связи.
  • Наклейки для маркировки всевозможных кабелей.
  • Наклейка с логотипом серии материнских плат GAMING.
  • Шесть SATA-кабелей.
  • Антенны для модуля беспроводной связи.
  • Заглушка на I/O-панель.
  • Три вспомогательных комплекта: для быстрого подключения органов управления корпуса; для внешнего подключения накопителей; для измерения напряжений.
  • Два гибких мостика для массивов видеокарт NVIDIA.
  • Переходник Direct Audio Power.

В общем, производитель сделал все для того, чтобы пользователь понял, какой уникальный товар он приобрел. Для полного счастья разве что не хватает комбинированных мостиков для 3-Way SLI и 4-Way SLI, но это уже придирки с моей стороны.

Комплект поставки MSI X99S GAMING 9 AC

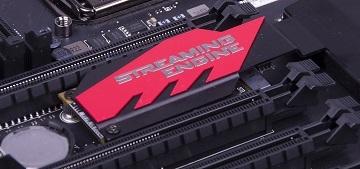

Начать знакомство с MSI X99S GAMING 9 AC я хочу не с обзора разводки элементов устройства, но с технологии Streaming Engine. Как известно, процессоры Haswell-E не имеют встроенного ядра и не поддерживают технологию Quick Sync. Следовательно, платформа X99 Express ограничена в таких вещах, как захват и трансляция игрового процесса. А ведь сегодня так называемые «летс плеи» (от англ. — Let’s play) очень популярны среди геймеров. Инженеры MSI решили эту проблему путем добавления в конструкцию платы аппаратного модуля кодирования от AverMedia, которая, как говорится, на этом деле собаку съела. Что это за устройство? Небольшая плата расширения, устанавливаемая с специальный слот mini-PCI Express. Она может:

  • Аппаратно сжимать HD в H.264.
  • Записывать видеопоток в FHD-качестве.
  • Работать с битрейтом 60 Мбит/с.
  • Не задействовать ресурсы CPU и GPU.

Для работы Streaming Engine необходим специальный софт под названием. XSplit Gamecaster. При покупке MSI X99S GAMING 9 AC пользователь получает два года премиальной лицензии.

MSI X99S GAMING 9 AC, плата видеозахвата

Устройство выполнено согласно форм-фактору E-ATX, а это значит, что ее размеры составляют 205х264 мм. В отличие от GIGABYTE GA-X99-UD7 WIFI, здесь используется всего шесть слотов расширения (mini-PCI Express, в который установлена плата от AverMedia, не учитывается): пять PCI Express x16 и один слот Turbo M.2.

Схема работы разъемов PCI Express у MSI X99S GAMING 9 AC
С Intel Core i7-5820K (28 линий PCI Express)С одной видеокартой — x16; С двумя видеокартами — x16+x8; С тремя видеокартами — x8+x8+x8; С четырьмя видеокартами — x8+x8+x8+x4.
С Intel Core i7-5960X/5930K (40 линий PCI Express)С одной видеокартой — x16; С двумя видеокартами — x16+x16; С тремя видеокартами — x16+x16+x8; С четырьмя видеокартами — x16+x8+x8+x8.

Важно понимать, что с процессором Core i7-5820K в составе сборки технология 4-Way SLI/CrossFire не поддерживается.

Слот Turbo M.2 может обеспечить пропускную способность до 32 Гбит/с. Это связано с тем, что под его нужды отведено четыре линии PCI Express 3.0. Правда, при задействовании этого разъема не будут работать либо слот SATA Express, либо порты SATA5-6.

Для более качественного питания центрального процессора к материнской плате можно подключить дополнительный 4-пиновый коннектор.

MSI X99S GAMING 9 AC

В материнской плате используются следующие контроллеры:

  • Intersil ISL6388 играет роль основного ШИМ.
  • ASMedia ASM1042AE и VIA VL805 реализуют восемь портов USB 3.0, расположенные на I/O-панели.
  • Qualcomm Atheros Killer E2205 отвечает за гигабитное сетевое подключение по Ethernet.

MSI X99S GAMING 9 AC

MSI X99S GAMING 9 AC, оборотная сторона

Подсистема питания процессора реализована через восемь фаз. Как всегда, за надежность компонентов устройств MSI отвечает технология Military Class четвертого поколения. А это значит, что цепи собраны исключительно из высококачественных SFC-катушек индуктивности (супер ферритовых), танталовых конденсаторов и транзисторов Low-Rds. Часть элементов распаяна на оборотной стороне материнской платы и дополнительно охлаждается металлической пластиной.

За охлаждение цепи питания отвечает металлическая конструкция, выполненная в виде двух радиаторов, соединенных одной тепловой трубкой. За охлаждение чипсета отвечает большой и плоский радиатор. Значок дракона во время работы устройства светится мягким белым светом.

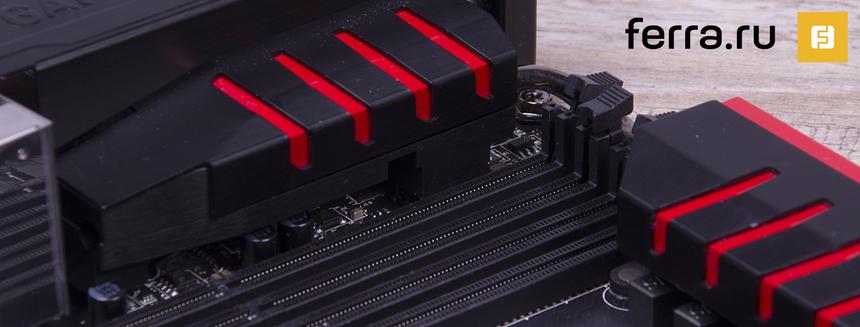

MSI X99S GAMING 9 AC, подсистема питания

MSI X99S GAMING 9 AC, подсистема питания

Помимо, в принципе, стандартного для такого уровня материнских плат набора разъемов, I/O-панель может похвастать наличием клавиши сброса настроек BIOS.

MSI X99S GAMING 9 AC, I/O-панель

Звуковая подсистема основана на базе кодека Realtek 1150. Вся область, на которой распаян чип и сопутствующие элементы, накрыта металлической пластиной с небольшим пластиковым окошком. Здесь также используется спаренный усилитель, позволяющий подключать наушники с сопротивлением до 600 Ом. И россыпь специальных аудиоконденсаторов от Nichicon.

MSI X99S GAMING 9 AC, звуковая подсистема

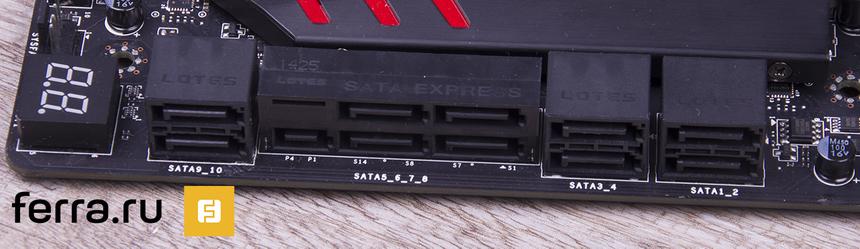

Слоты дисковой подсистемы позволяют подключить к материнской плате до десяти SATA-устройств. Есть и SATA Express. Рядом с этими портами расположен индикатор POST.

MSI X99S GAMING 9 AC, SATA-коннекторы

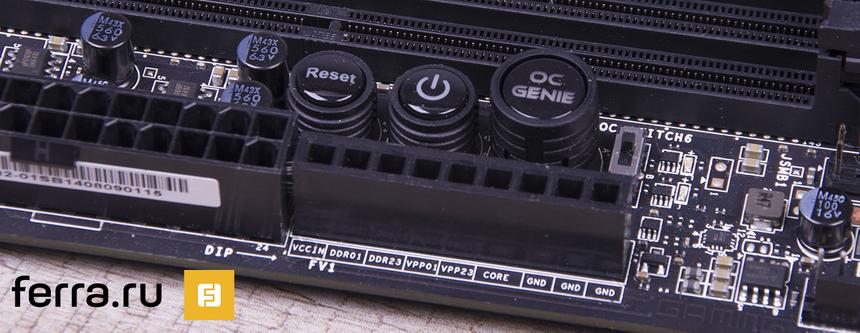

Внешние клавиши управления распаяны в другой части материнской платы. Присутствуют кнопки Power, Reset и OC Genie. Рядом расположена колодка для измерения в режиме реального времени следующих напряжений: VCCIN, DDR01, DDR23, VPP01, VPP23, CORE, GND, GND, GND.

MSI X99S GAMING 9 AC, внешние органы управления

Разводка компонентов выполнена на очень хорошем уровне. Претензий к комплектации и качеству сборки у меня нет. Перейдем к изучению других особенностей платы.

Программное обеспечение

Набор программного обеспечения состоит из нескольких утилит. Наибольший интерес, на мой взгляд, имеют три: Gaming App, Command Center и ECO Center. Так как в тестовом стенде не использовалась видеокарта MSI, то первая программа не запустилась, ссылаясь на несовместимость с платформой. Напомню, она позволяет разгонять видеокарту и центральный процессор за счет выбора трех заранее заготовленных режимов.

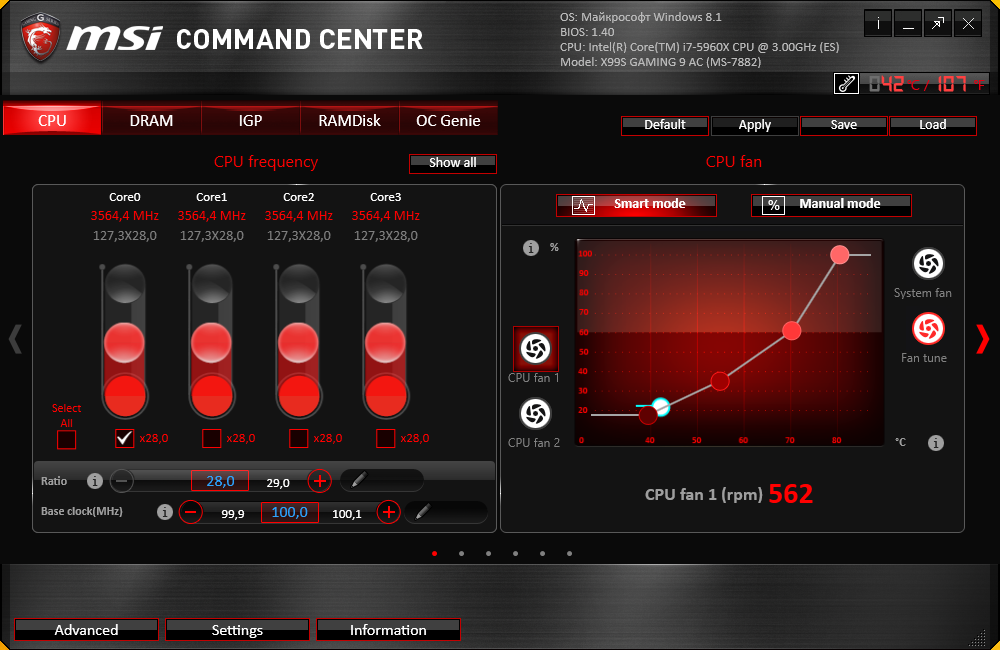

Command Center позволяет оверклокнуть все остальное. Программа имеет пять основных вкладок: CPU, DRAM, IGP, RAMDisk и OC Genie. Большинство опций по разгону процессора и памяти дублируют опции прошивки Click BIOS 4, о которой мы поговорим далее.

Arrows-left
Arrows-right
Reload
1 / 5

MSI Command Center

Утилита ECO Center позволяет отключать/включать питание следующих элементов: вентиляторов, портов USB 3.0, PCI Express, SATA, M.2 и даже Wi-Fi/Bluetooth.

MSI ECO Center

BIOS

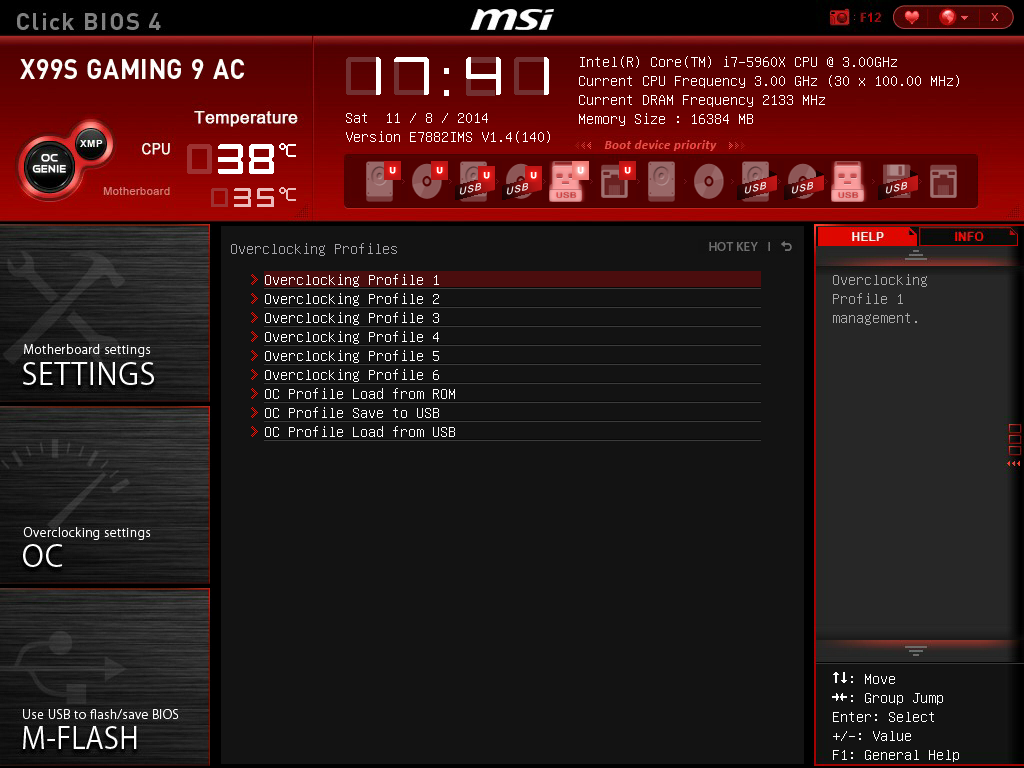

Для материнских плат на основе логики X99 Express используется все тот же Click BIOS 4 — проверенный и отлаженный инструмент оверклокера. О нем я уже подробно писал, поэтому не вижу смысла повторяться. Разберу лишь основные моменты.

Итак, Click BIOS 4 располагает большим числом настроек. Главное меню выполнено в виде виджетов. Оверклокерские функции расположены в одноименном меню. Система позволяет регулировать следующие напряжения:

  • VCore с шагом 0,001 В;
  • DRAM с шагом 0,01 В;
  • CPU-VCCIN с шагом 0,001 В;
  • PCH-Core с шагом 0,01 В;
  • CPU Ring Voltage с шагом 0,001 В;
  • CPU SA Voltage с шагом 0,001 В.

Как видите, Click BIOS 4 позволяет более точно менять настройки питания, нежели UEFI DualBIOS у GIGABYTE GA-X99-UD7 WIFI.

Функции CPU Strap почему-то нет. Частоту шины придется выставлять вручную. При этом дельта мегагерц постоянно скачет. При небольших параметрах скорости работы CPU Base Clock (например, 100 МГц) шаг частоты составляет 0,05-0,06 МГц. При большой частоте тактового генератора (например, 167 МГц и выше) — 0,11-0,16 МГц. Есть материнские платы, которые позволяют производить более точную настройку этого параметра.

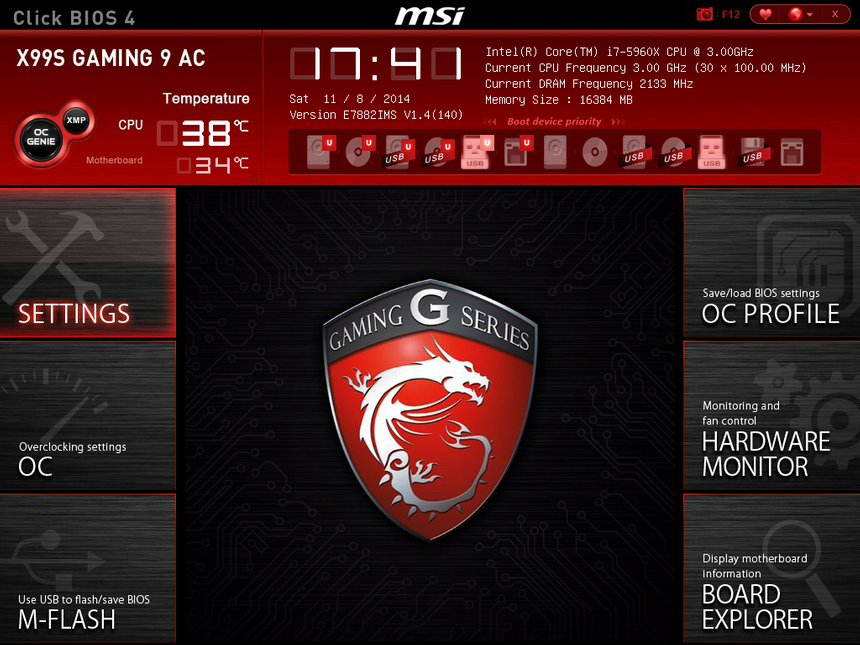

Главное меню Click BIOS 4

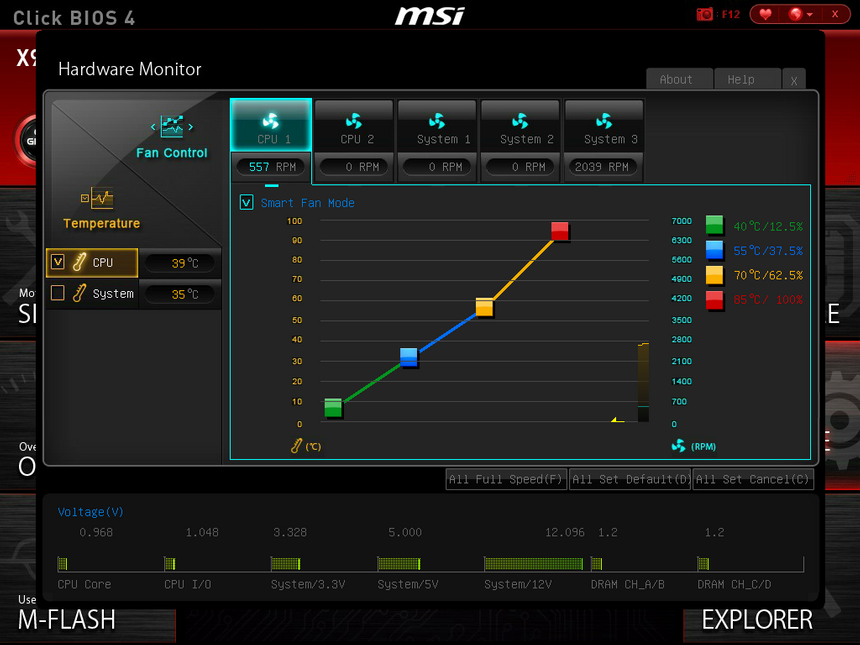

Плата оснащена пятью 4-пиновыми коннекторами для подключения вентиляторов. Скорость вращения «карлсонов» можно контролировать в меню Fan Control. Система позволяет выстраивать график работы в зависимости от температуры центрального процессора или самой материнской платы.

Приятно, что Click BIOS 4 работает очень быстро и плавно. Никаких зависаний и подтормаживаний в ходе тестирования обнаружено не было.

Arrows-left
Arrows-right
Reload
1 / 3

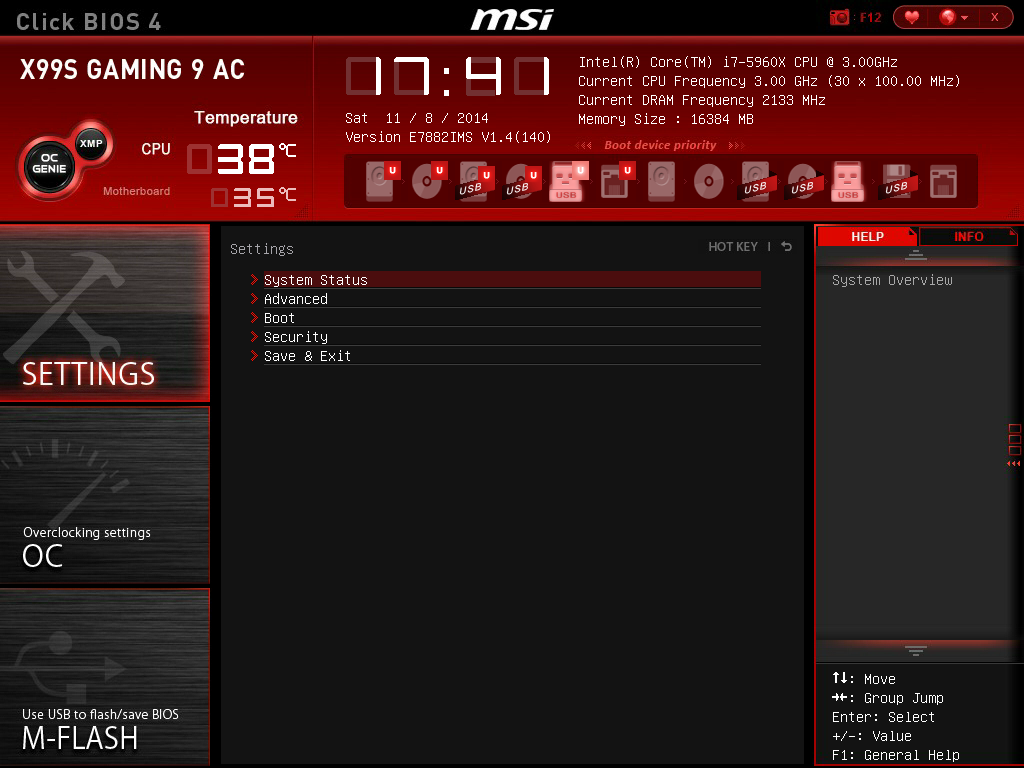

MSI Click BIOS 4

Arrows-left
Arrows-right
Reload
1 / 3

MSI Click BIOS 4

Тестирование

Уровень производительности платформы вы можете узнать, прочитав мой обзор Core i7-5960X.

Измерения температуры материнской платы производилось при помощи профессионального тепловизора Fluke Ti400. Выражаем благодарность компании Fluke за предоставленное устройство, а также за содействие в совершенствовании тестовой лаборатории.

Тестовый стенд:

Процессор: Intel Core i7-5960X, 3 ГГц

Процессорный кулер: ENERMAX LIQTECH 240, Noctua NH-D15

Видеокарта: NVIDIA GeForce GTX 750 Ti, GAINWARD GeForce GTX 780 PHANTOM GLH

Оперативная память: Corsair VENGEANCE LPX CMK16GX4M4A2666C15R PK1

Накопитель: OCZ Vertex 3, 360 Гбайт

Блок питания: LEPA G1600, 1600 Вт

Периферия: Samsung U28D590D, ROCCAT ARVO, ROCCAT SAVU

Операционная система: Windows 8.1 х64

MSI X99S GAMING 9 AC в целом повторила результаты GIGABYTE GA-X99-UD7 WIFI. Как вы догадались, дело в процессоре, оверклокерский потенциал которого не позволяет получить более высокие достижения.

Материнская плата была прошита до самой последней версии Click BIOS 4 под номером 1,4. Устройство великолепно подружилось с китом памяти Corsair VENGEANCE LPX CMK16GX4M4A2666C15R PK1. Все XMP-пресеты стабильно работали. В первом случае частота тактового генератора автоматически была выставлена на отметке 125 МГц, во втором — 127 МГц.

Технология OC Genie не заработала. И в этом опять виноват центральный процессор. Как известно, функция имеет два пресета (gear 1 и gear 2). В первом случае система пыталась разогнать до 4700 МГц, во втором случае — до 4800 МГц.

MSI Command Center

Оверклок по шине предсказуемо продемонстрировал следующие результаты:

CPU Strap x1.0105,5 МГц
CPU Strap x1.25132 МГц
CPU Strap x1.66

Естественно, MSI X99S GAMING 9 AC помогла процессору разогнаться до его возможных 4400 МГц. Все стабильно, все хорошо. Нет никаких сомнений, что плата справится и с более «дерзким» процессором, способным покорять более высокие частотные вершины.

Тестирование MSI X99S GAMING 9 AC

Система охлаждения материнской платы отлично справляется со своей работой. Температура окружающей среды на момент тестирования составляла 21 градус Цельсия. И даже немного лучше, чем, например, GIGABYTE GA-X99-UD7 WIFI и ASUS X99-DELUXE. Так, максимальная точка нагрева составила всего 64,7 градусов Цельсия. Естественно, это место расположено в зоне подсистемы питания центрального процессора, на которую во время разгона ложится очень серьезная нагрузка. Большой и массивный радиатор для охлаждения чипсета практически не греется. Он уже давно превратился в элемент декора, так как микросхема логики X99 Express выделяет совсем чуть-чуть тепловой энергии.

Arrows-left
Arrows-right
Reload
1 / 3

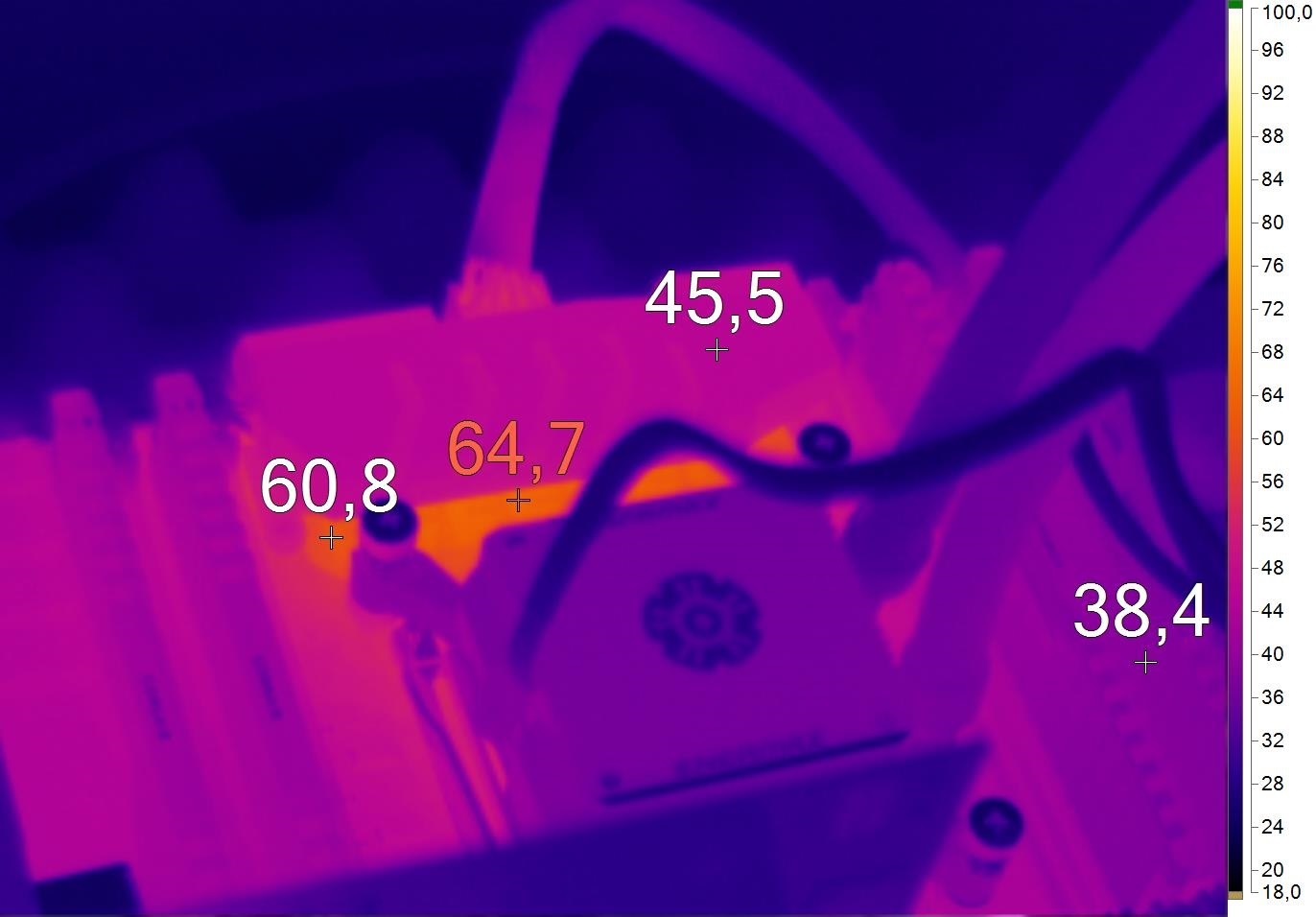

Нагрев MSI X99S GAMING 9 AC

Конкуренты и аналоги

В компанию к MSI X99S GAMING 9 AC я добавил топовые решения ASUS, ASRock и GIGABYTE. А именно материнские платы RAMPAGE V EXTREME, X99 OC Formula и GA-X99-Gaming 7 WIFI. Эти платы также построены на базе форм-фактора E-ATX.

 ASUS RAMPAGE V EXTREMEASRock X99 OC FormulaGIGABYTE GA-X99-Gaming 7 WIFIMSI X99S GAMING 9 AC
ЧипсетX99 ExpressX99 ExpressX99 ExpressX99 Express
СокетLGA2011 v3LGA2011 v3LGA2011 v3LGA2011 v3
Память8x DIMM, DDR4-2133-3300 до 64 Гбайт8x DIMM, DDR4-2133-3400 до 128 Гбайт8x DIMM, DDR4-2133-3000 до 64 Гбайт8x DIMM, DDR4-2133-3333 до 128 Гбайт
Слоты расширения5x PCI Express x16 1x PCI Express x1 1x M.25x PCI Express x16 1x mini-PCI Express 2x M.24x PCI Express x16 3x PCI Express x1 2x M.25x PCI Express x16 1x Turbo M.2
Дисковые контроллеры8x SATA 3.0 2x SATA Express (или 4x SATA 3.0)10x SATA 3.08x SATA 3.0 1x SATA Express (или 2x SATA 3.0)8x SATA 3.0 1x SATA Express (или 2x SATA 3.0)
Сеть1x Intel I218V, 10/100/1000 Мбит/с Wi-Fi 802.11ac, до 1300 Мбит/с Bluetooth 4.01x Intel I218V, 10/100/1000 Мбит/с 1x Qualcomm Atheros AR8171, 10/100/1000 Мбит/с2x Qualcomm Killer, 10/100/1000 Мбит/с Wi-Fi 802.11ac Bluetooth 4.01x Killer E2205, 10/100/1000 Мбит/с Wi-Fi 802.11ac до 867 Мбит/с Bluetooth 4.0
Звук7.1 HDA на основе ROG SupremeFX7.1 HDA на основе Realtek ALC11505.1 HDA на основе Creative Sound Core 3D7.1 HDA на основе Realtek ALC1150
Разъемы на задней панели1x PS/2 2x USB 2.0 10x USB 3.0 1x S/PDIF 1x RJ-45 5x 3,5-мм jack1x PS/2 2x USB 2.0 6x USB 3.0 1x S/PDIF 2x RJ-45 5x 3,5-мм jack1x PS/2 2x USB 2.0 8x USB 3.0 1x S/PDIF 2x RJ-45 5x 3,5-мм jack1x PS/2 2x USB 2.0 8x USB 3.0 1x S/PDIF 1x RJ-45 5x 3,5-мм jack
Форм-факторE-ATXE-ATXE-ATXE-ATX
Цена22 000 руб.N/A18 000 руб.21 000 руб.
Price.ru

В плане функциональности RAMPAGE V EXTREME выглядит очень мощно. Так, плата может похвастать наличием сразу двух портов SATA Express и двенадцатью SATA 3.0. Встроенный модуль Wi-Fi поддерживает работу стандарта 802.11ac, причем максимальная пропускная способность может достигать отметки 1300 Мбит/с. Наконец, в комплекте с устройством идет очень интересное и полезное приспособление под названием OC Panel.

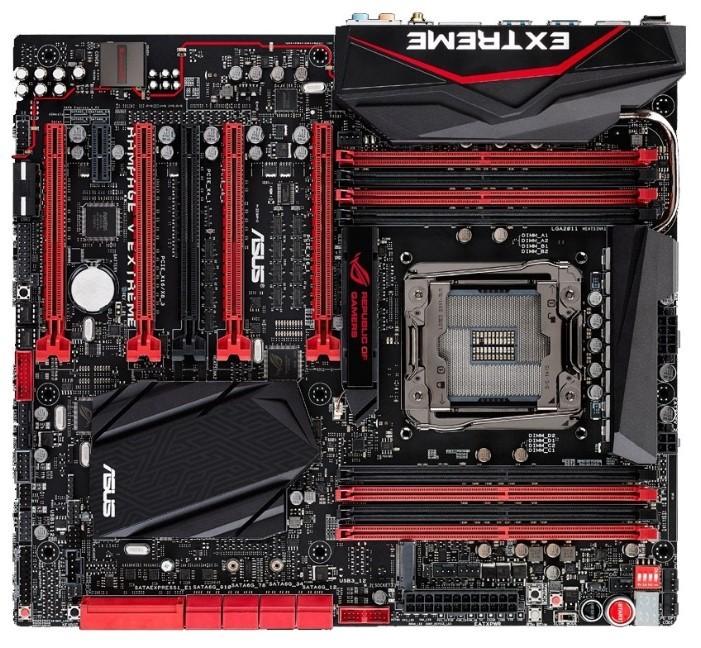

ASUS RAMPAGE V EXTREME

ASRock X99 OC Formula не имеет SATA Express, а также лишена модуля беспроводной связи. Зато плата оснащена сразу двумя портами M.2 и одним половинчатым mini-PCI Express (сюда-то и можно самостоятельно установить адаптер Wi-Fi).

Как всегда, к разработке материнской платы приложил свою руку известнейший оверклокер Ник Ши (Nick Shih). Следовательно, X99 OC Formula оснащена всем необходимым для разгона центрального процессора и памяти.

ASRock X99 OC Formula

Совсем недавно мы тестировали материнскую плату GIGABYTE GA-X99-UD7 WIFI. Она очень похожа на GIGABYTE GA-X99-Gaming 7 WIFI. Различия заключаются лишь в использовании двух сетевых контроллеров от Qualcomm, а также в наличии встроенного звука Creative Sound Core 3D.

GIGABYTE GA-X99-Gaming 7 WIFI

Вывод

MSI X99S GAMING 9 AC удалась на славу. На сегодняшний день это одна из самых навороченных материнских плат современности. И со своей изюминкой в виде аппаратного энкодера от AverMedia. Правда, наличие данного атрибута все же не стоит считать панацеей. И AMD, и NVIDIA имеют соответствующие сервисы, способные записывать/транслировать видео.

И пусть в MSI говорят, что покупка MSI X99S GAMING 9 AC экономит 150 долларов, но сама плата имеет достаточно высокую цену. С учетом всех экономических катаклизмов, которые преследуют нашу страну, стоимость устройства перевалила за 20 000 рублей. Поэтому порекомендовать ее я могу только тем, кто будет собирать по-настоящему мощный десктоп.

MSI X99S GAMING 9 AC
Плюсы:Минусы:
Высокая производительность;Высокая стоимость;
Хороший разгонный потенциал;Ограничения при одновременном использовании SATA Express и Turbo M.2.
Высокая функциональность;
Богатая комплектация;
Наличие аппаратного энкодера видео;
Слот M.2 имеет пропускную способность 32 Гбит/с.
