Владычица молний. Обзор видеокарты MSI GeForce GTX 780 Lightning

Линейка «молниеносных» графических адаптеров MSI уже давно заработала себе имя. Видеокарты NVIDIA GeForce GTX с приставкой Lightning в названии поголовно могут похвастать эффективной системой охлаждения и приличным разгонным потенциалом. С возможностями и уникальными особенностями новинки вы можете познакомиться в этом обзоре.

Геймеры с большим интересом относятся к выходу новинок компании MSI. Производитель уже долгое время радует нас качественными продуктами. Не так давно мы писали про еще одну «молниеносную» видеокарту — GeForce GTX 770, основанную на базе графического процессора GK104. По мнению тестовой лаборатории, продукт полностью оправдал ожидания и оставил только положительные впечатления. Теперь у нас в гостях побывала GeForce GTX 780 Lightning.

Видеоускоритель тайваньской компании традиционно «напичкан» всевозможными фирменными технологиями. Так, графический процессор и память охлаждает уникальная система охлаждения. Но давайте обо всем по порядку.

MSI GeForce GTX 780 Lightning

Технологии и софт

MSI предлагает нам достаточно много интересных, но полезных в повседневном использовании и разгоне технологий. Помимо «набивших» оскомину GPU Boost, SLI и 3D Vision, производитель предоставляет немало собственных интересных аппаратных и программных решений:

— Twin BIOS. Инженеры MSI установили на плату две микросхемы BIOS. Одна используется для повседневных задач и игр, другая — для экстремального разгона.

— Military Class 4. Компоненты устройства соответствуют стандарту качества и надежности MIL-STD-810G. Для получения данного сертификата MSI установила на карту высококачественные компоненты: транзисторы CopperMOS, конденсаторы Hi-c CAP, катушки SFC и черные твердотельные конденсаторы Dark Solid CAP.

— Triple Force. Эта технология состоит из трех элементов. TriFrozr Thermal Design отвечает за независимое управление вентиляторами. Triple Level Signals при помощи светового индикатора наглядно демонстрирует уровень загрузки видеокарты. Наконец, Pure Digital PWM Control отвечает за обеспечение более точного и стабильного напряжения в сравнении с референсным образцом видеокарты GeForce GTX 780.

— GPU Reactor. Контроллер, вынесенный на отдельную печатную плату, стабилизирует напряжение и обеспечивает стабильность работы устройства на повышенных частотах.

— Enhanced Power. Набор элементов, состоящий из 16 фаз питания GPU и 3 фаз питания видеопамяти. Кроме того производитель разместил все это на десятислойной печатной плате.

— В конструкции видеокарт применяются позолоченные контакты, которые, по заверению MSI, должны обеспечить лучшую передачу сигнала и защиту от коррозии.

Что же касается программных фишек, то здесь пользователей тоже не обделили. Нам доступна программа VGA FAN Control, специально разработанная для GeForce GTX 780 Lightning. Как видно из названия, с ее помощью можно регулировать скорость вращения всех трех вентиляторов видеокарты, причем отдельно.

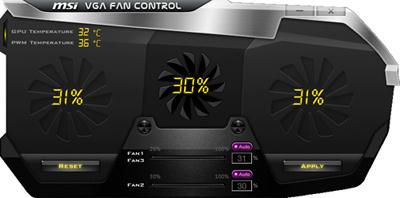

MSI VGA FAN Control

Также в свободном доступе имеется утилита MSI Afterburner, с помощью которой можно осуществлять множество полезных действий по разгону и мониторингу.

В общем, с помощью примененных аппаратных и программных решений MSI создала полное раздолье для оверклокинга и угодила любителям технических новшеств. Это одна из самых продвинутых GeForce GTX 780 на сегодняшний день.

Технические характеристики

Приведем параметры MSI GeForce GTX 780 Lightning в сравнении с парочкой ее ближайших «ускоренных» конкурентов от EVGA и ZOTAC.

Наименование устройстваMSI GeForce GTX 780 LightningEVGA GeForce GTX 780 Superclocked ACX 3ZOTAC GeForce GTX 780 AMP! EditionNVIDIA GeForce GTX 780NVIDIA GeForce GTX TITAN
Название процессораGK110GK110GK110GK110GK110
Техпроцесс28 нм28 нм28 нм28 нм28 нм
Частота процессора980/1033 МГц967/1020 МГц1006/1059 МГц863/900 МГц837/876 МГц
Число потоковых процессоров23042304230423042688
Число текстурных блоков192192192192224
Число блоков растеризации4848484848
ПамятьGDDR5, 3 ГбайтGDDR5, 3 ГбайтGDDR5, 3 ГбайтGDDR5, 3 ГбайтGDDR5 6 Гбайт
Шина384 бит384 бит384 бит384 бит384 бит
Частота памяти1502 (6008) МГц1502 (6008) МГц1552 (6208) МГц1502 (6008) МГц1502 (6008) МГц
Максимальное энергопотребление видеокарты~250 Вт~250 Вт~250 Вт~250 Вт~250 Вт
Видеовыходы2x DVI, 1x HDMI, 1x DisplayPort2x DVI, 1x HDMI, 1x DisplayPort2x DVI, 1x HDMI, 1x DisplayPort2x DVI, 1x HDMI, 1x DisplayPort2x DVI, 1x HDMI, 1x DisplayPort
Поддерживаемые APIDirectX 11.1 OpenGL 4.3DirectX 11.1 OpenGL 4.3DirectX 11.1 OpenGL 4.3DirectX 11.1 OpenGL 4.3DirectX 11.1 OpenGL 4.3
Ориентировочная стоимость~$ 850~$ 660~$ 700~$ 620~$ 1000

Как видите, MSI решила поднять только частоту GPU. Конечно, цена устройства уже приближается к стоимости GeForce GTX TITAN.

Комплектация

Не каждый день встретишь «железку» с подобной комплектацией. Чтобы подчеркнуть статус устройства, MSI упаковала видеокарту в красивую черную коробку с золотистыми оттиском. Она имеет два отсека. Открыв верхнюю крышку, мы видим заботливо упакованную видеокарту. В нижней части «черного ящика» имеется еще одно выдвигающееся отделение, в котором были обнаружены кабели питания, переходник DVI-to-VGA, гибкий мостик SLI, кабели V-Check Point, сертификат Military Class 4, инструкция и специальная вещица для оверклокинга — MOS Sink. Это металлическая пластина особой формы, которая устанавливается на печатную плату вместо стандартной пластины, давая возможность энтузиастам свободно устанавливать стаканы для жидкого азота и другие альтернативные системы охлаждения. Отличный комплект поставки!

Упаковка MSI GeForce GTX 780 Lightning

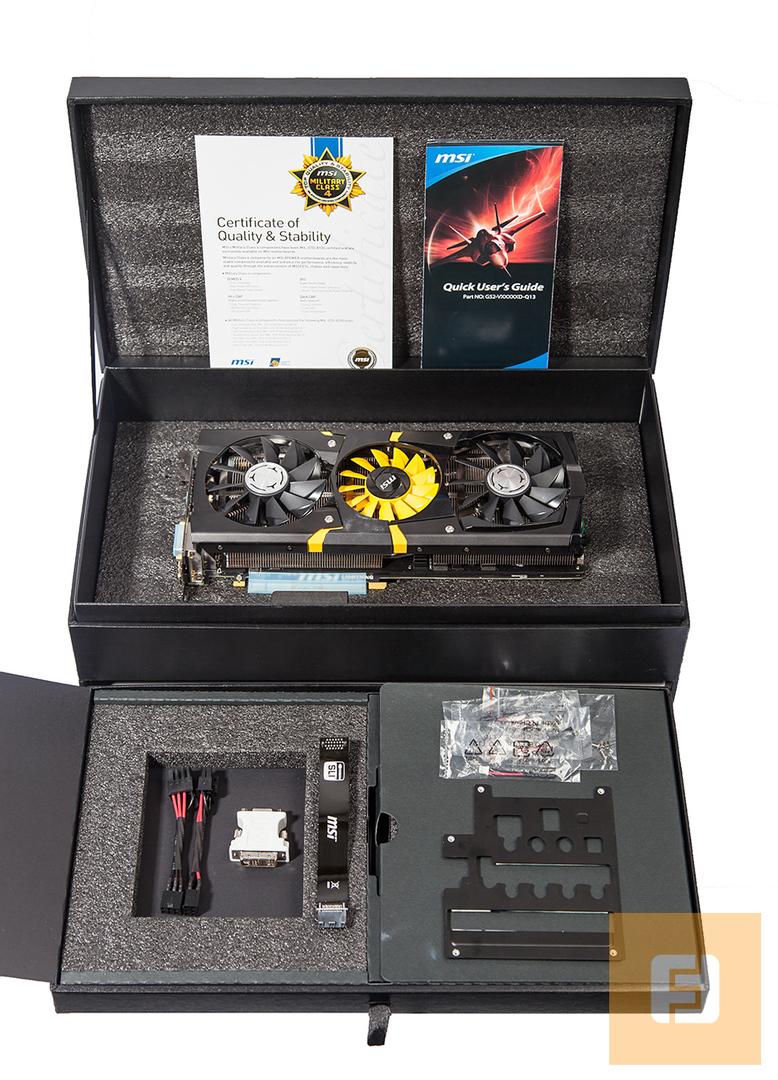

Комплект поставки MSI GeForce GTX 780 Lightning

Внешний вид и конструкция

Карта выполнена в традиционных для MSI желтых и черных цветах. Она выглядит массивной, да и весит целых 1,5 килограмма. Два черных вентилятора диаметром 90 мм и один диаметром 80 мм продувают всю поверхность радиатора. Их лопасти имеют специальную форму для улучшения рассеивания потока воздуха.

Конструкция видеокарты напоминает слоеный «пирог». К оборотной стороне печатной платы крепится бекплейт для увеличения жесткости конструкции. К внутренней стороне прикручена еще одна пластина. К процессору крепится радиатор с вентиляторами, а к радиатору — пластиковый кожух с металлическими вставками.

MSI GeForce GTX 780 Lightning

Мы уже писали, что каждый вентилятор GeForce GTX 780 Lightning поддается настройке. Поэтому сзади мы видим три отдельных коннектора для вентиляторов и три разъема для подключения вольтметра.

MSI GeForce GTX 780 Lightning, вид сзади

На верхнем торце видеокарты расположены два 8-пиновых разъема питания (эталонная карта использует конфигурацию 8+6 пин), контакты для подключения SLI-мостиков, переключатель режимов работы BIOS, а также светодиодный логотип Lightning, сигнализирующий об уровне загрузки устройства. Вообще MSI не поскупилась на интеграцию всевозможных «лампочек». Так, на печатной плате, со стороны вентиляторов, тоже есть подсветка, направленная к материнской плате. И на подсистеме питания, с оборотной стороны платы, — светодиоды информируют пользователя о загруженности фаз питания.

MSI GeForce GTX 780 Lightning, вид сверху

MSI GeForce GTX 780 Lightning, вид снизу

«Молниеносная» видеокарта имеет стандартные для GeForce GTX 780 видеовыходы: два DVI, один HDMI и один DisplayPort.

MSI GeForce GTX 780 Lightning, видеовыходы

Система охлаждения представляет собой габаритный радиатор, через который проходит семь тепловых трубок. Они контактируют с видеочипом через медное никелированное основание. Радиатор накрывает печатную плату целиком. Для отвода тепла от чипов памяти и элементов питания используется металлическая пластина, установленная между платой и радиатором, на которой также имеются маленькие ребра для еще более эффективного охлаждения.

Система охлаждения MSI GeForce GTX 780 Lightning

Взглянем на печатную плату. Сразу обращает на себя внимание переработанная система питания. Повторимся, в Lightning-видеокарте используется 16 фаз, предназначенных для GPU, и еще три фазы для памяти.

На задней стороне карты установлена черная пластина и выпирающая круглая крышка с логотипом компании. Под ней расположена дополнительная съемная плата — GPU Reactor. Этот модуль предназначен для стабилизации питания графического процессора. Логотип MSI во время работы тоже светится.

MSI GeForce GTX 780 Lightning. Вид сзади

MSI GeForce GTX 780 Lightning GPU Reactor

Под охлаждением размещен хорошо знакомый нам GK110.

Графический процессор GK110

Производитель почему-то решил использовать чипы памяти Elpida. Они не отличаются особым разгонным потенциалом, таким, как, например, память SK hynix, которая спокойно разгоняется до 7000 МГц.

Чипы памяти MSI GeForce GTX 780 Lightning

Все компоненты и сборка устройства выполнены на традиционно высоком уровне. Однако при установке этой видеокарты нужно учитывать один момент: за счет габаритного кулера и крышки GPU Reactor’а акселератор занимает три слота расширения.

Тестирование

Тестовый стенд и методика тестирования

Для тестирования мы использовали открытый стенд со следующей конфигурацией:

Процессор — Intel Core i7-3770K @4,5 ГГц
Материнская плата — ASUS MAXIMUS V FORMULA
Оперативная память — Corsair CMX8GX3M2A1600C9, 2x 4 Гбайт
Накопитель — OCZ Vertex 3, 360 Гбайт
Блок питания — LEPA G-1600, 1600 Вт
Операционная система — Windows 7 Максимальная х64
Видеодрайвер — NVIDIA ForceWare 327.23

Тестирование видеокарт проводилось в двух режимах: при дефолтных частотах устройства и после разгона до стабильных показателей GPU и памяти. В нашем случае удалось добиться 1070/1123 МГц по чипу и 1565 (6260) МГц по памяти. То есть частоту GPU подняли на 90 МГц, что является показателем выше среднего, и частоту памяти подняли всего на 63 МГц. Видимо, плохо разгоняемые чипы памяти сыграли далеко не последнюю роль.

Arrows-left
Arrows-right
Reload
1 / 2

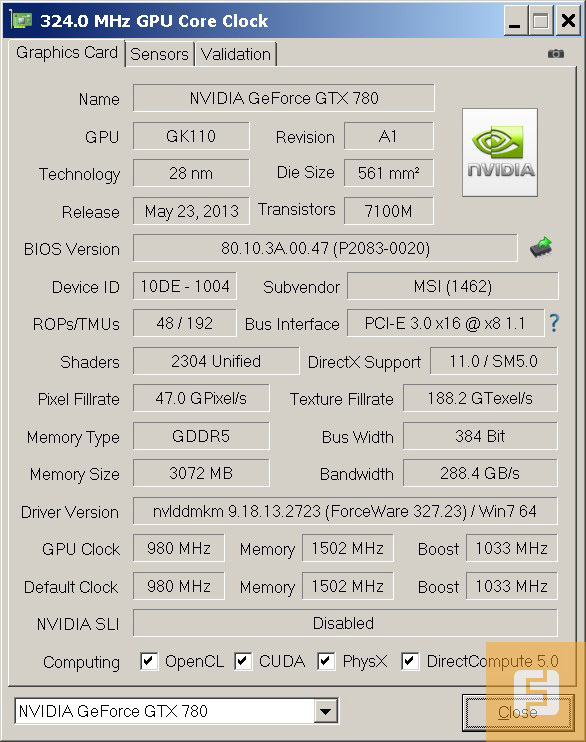

MSI GeForce GTX 780 Lightning, GPU-Z, номинальные частоты

И в синтетике, и в играх видеокарта тестировалась при максимальных настройках качества графики, в разрешении 2560x1440.

Во время тестирования температура в помещении составляла 23 градуса Цельсия. Шум работы системы охлаждения замерялся в тихом помещении на расстоянии один метр от открытого тестового стенда.

Результаты тестирования

Результаты тестирования MSI GeForce GTX 780 Lightning в 3DMark Fire Strike

Результаты тестирования MSI GeForce GTX 780 Lightning в 3DMark 11

В обоих финских бенчмарках GeForce GTX 780 Lightning демонстрирует высокие результаты и уверенно лидирует.

Результаты тестирования MSI GeForce GTX 780 Lightning в Heaven 4.0

Бенчмарк Heaven решил иначе. Однако количество кадров в секунду укладываются в погрешность.

Результаты тестирования MSI GeForce GTX 780 Lightning в Company of Heroes 2

GeForce GTX 780 Lightning вновь показала лучший результат, но разница незначительна. Ее тоже можно списать на погрешность.

Результаты тестирования MSI GeForce GTX 780 Lightning в Hitman: Absolution

Результаты тестирования MSI GeForce GTX 780 Lightning в Sleeping Dogs

Результаты тестирования MSI GeForce GTX 780 Lightning в Metro: Last Light

Результаты тестирования MSI GeForce GTX 780 Lightning в Tomb Raider

Можно точно сказать, что MSI GeForce GTX 780 Lightning вполне способна обеспечить высокую производительность в игровых приложениях.

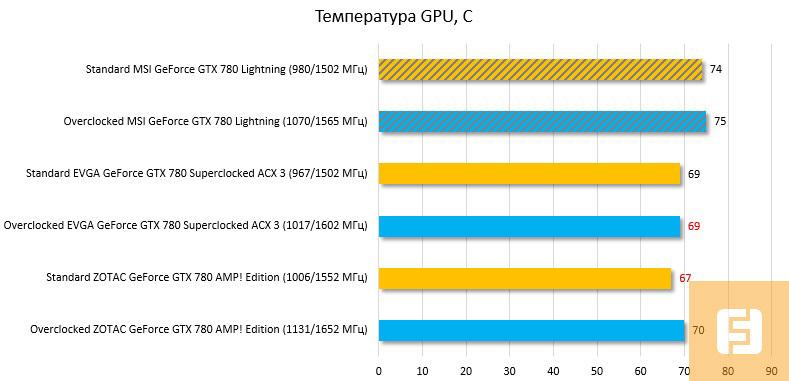

Результаты измерения температуры MSI GeForce GTX 780 Lightning

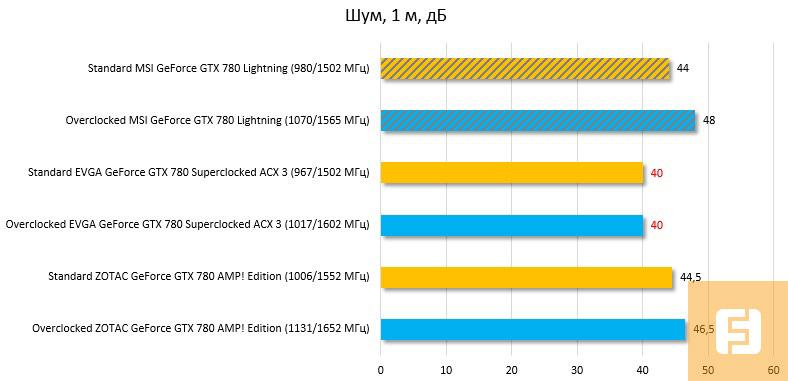

Результаты измерения уровня шума MSI GeForce GTX 780 Lightning

Результаты измерения шума и температуры нас несколько удивили и разочаровали. Lightning-видеокарта оказалась достаточно шумной, но и горячей. По крайней мере, эти показатели у него оказались хуже, чем у ZOTAC и EVGA.

Конкуренты

Вряд ли у MSI GeForce GTX 780 Lightning найдутся серьезные конкуренты по части «накачки» устройства всевозможными оверклокерскими технологиями. Но если говорить о стандартном использовании видеоакселератора, то конкурентов у Lightning предостаточно. Парочка таких уже рассмотрена в этом обзоре. В качестве еще одной альтернативы мы можем предложить графический адаптер ASUS GeForce GTX 780 DirectCU II.

ASUS GeForce GTX 780 DirectCU II

Заключение

MSI GeForce GTX 780 Lightning является одним из лучших предложений на рынке. Прекрасный комплект поставки, обилие интересных технологий, внушительный внешний вид, качественная аппаратная составляющая — перед нами, безусловно, элитный продукт. Однако Lightning-видеокарте вполне можно подыскать достойную альтернативу за гораздо более приемлемую цену. Нас несколько огорчили показатели эффективности охлаждения, а также пусть и терпимый, но высокий уровень шума. Они могли бы быть лучше для устройства стоимостью порядка 27 000 рублей.

Подводя итог, отметим, что видеокарта MSI GeForce GTX 780 Lightning получилась достаточно специфическим продуктом, использовать полный функционал и потенциал которого будет далеко не каждый пользователь. Красиво, интересно, инновационно, но дороговато для того, чтобы установить устройство в слот PCI Express домашнего компьютера, да и забыть о нем до следующего апгрейда. «Молния» должна сверкать на открытом стенде, под жидким азотом!
