Максимум гейминга. Обзор материнской платы MSI Z170A GAMING M9 ACK

9
/10
Оценка по версии Ferra
MSI Z170A GAMING M9 ACK
Материнская плата Z170A GAMING M9 ACK — самое навороченное устройство MSI, предназначенное для сборки компьютера на платформе LGA1151 и процессоре Intel Skylake. Сейчас у тайваньского производителя просто нет модели круче. Плата Z170A GAMING M9 ACK — это зеркало, отражающее все инженерные наработки компании в данной области.

Недавно в нашей тестовой лаборатории побывала материнская плата MSI Z170A GAMING M7 (обзор). Тогда мы отметили, что MSI наиболее скрупулезно (среди всех производителей, представленных на российском рынке) поработала над решениями для платформы LGA1151 и центральных процессоров Intel Skylake. Сейчас у фирмы есть сразу несколько линеек, ориентированных на сборку игровых компьютеров. Как я уже сказал, флагманом серии считается материнская плата Z170A GAMING M9 ACK. Девайс предназначен для игровых компьютеров стоимостью от 1600 до 5000 долларов. Устройство включает в себя большое количество инженерных решений. Например, Z170A GAMING M9 ACK оснащена, пожалуй, самой прогрессивной встроенной звуковой подсистемой на сегодняшний день. Но самое примечательное в платформе LGA1151 — это функциональность и производительность сборки в целом. Первое достигается за счет чипсета Z170 Express, второе — за счет 14-нм процессоров Intel Skylake.

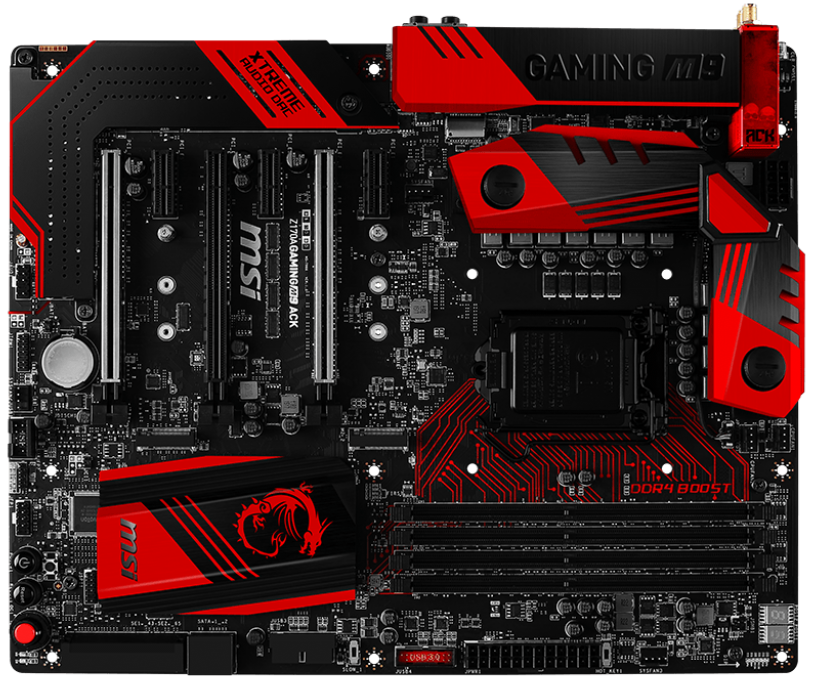

MSI Z170A GAMING M9 ACK

Технические характеристики и особенности конструкции

Форм-фактор Z170A GAMING M9 ACK соответствует стандарту ATX. Следовательно, устройство подходит для абсолютного большинства компьютерных корпусов. Размеры печатной платы в то же время определяют и функциональность платы. Основные характеристики Z170A GAMING M9 ACK приведены ниже.

MSI Z170A GAMING M9 ACK
ЧипсетZ170 Express
СокетLGA1151
Память4x DIMM, DDR4-2133-3600, до 64 Гбайт
Дисковая подсистема2x SATA 3.0 2x SATA Express (или 4x SATA 3.0) 2x M.2 (PCI Express x4)
Слоты расширения3x PCI Express x16 3x PCI Express x1
СетьKiller E2400, 10/100/1000 Мбит/с Killer Wireless 1535 (802.11a/b/g/n/ac, Bluetooth v4.1)
ЗвукC-media CM6632
Разъемы на задней панели1x PS/2 1x HDMI 1x DisplayPort 3x USB 2.0 2x USB 3.0 1x USB 3.1 1x USB 3.1 (Type-C) 1x RJ-45 1x S/PDIF 5x 3,5-мм jack
Форм-факторATX
Примерная цена26 500 рублей
Price.ru

Упаковка MSI Z170A GAMING M9 ACK

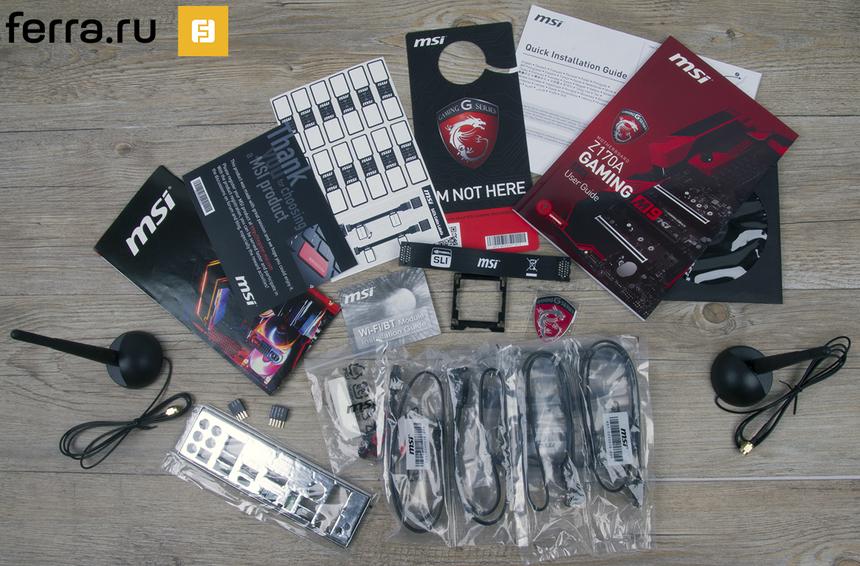

Комплект поставки, с одной стороны, может показаться впечатляющим. Однако добрую часть места в упаковке занимает макулатура. Из действительно полезных аксессуаров отмечу только большое число SATA-кабелей, длиннющий гибкий SLI-мостик и выносные антенны от беспроводного модуля Killer Wireless.

Комплект поставки MSI Z170A GAMING M9 ACK

Повторюсь, плата имеет форм-фактор ATX. Такой типоразмер позволяет распаивать до семи слотов расширения, но в случае с Z170A GAMING M9 ACK задействовано шесть портов (слишком много места занимает кожух звуковой подсистемы). Основные слоты, предназначенные для установки видеокарт, усилены металлом — «технология» получила название Steel Armor. На мой взгляд, украшательство — не более того. Три порта PCI Express x16 могут работать по схеме х8+х8+х4. Поддерживаются технологии AMD CrossFire и NVIDIA SLI. Слоты PCI Express x1 имеют открытые пазы.

И все же в MSI утверждают, что Steel Armor имеет большее количество точек пайки на печатной плате, что увеличивает прочность и защищает сигналы PCI Express от электромагнитных помех. Это в свою очередь позволяет добиться большей стабильности в играх и при разгоне графического процессора

Материнская плата поддерживает работу оперативной памяти стандарта DDR4 в двухканальном режиме. Максимальная частота — до эффективных 3600 МГц в режиме разгона. Дорожки, соединяющие контакты слотов DIMM с процессорным гнездом, дополнительно экранированы полосой текстолита, лишенной токопроводящих слоев. Таким образом, по заверению представителей из MSI, удается избавиться от паразитных наводок и улучшить разгон оперативной памяти.

На плате распаяно пять коннекторов для подключения корпусных вентиляторов. Все — 4-пиновые. Следовательно, скоростью вращения крыльчаток можно управлять либо из-под BIOS, либо при помощи специального программного обеспечения.

MSI Z170A GAMING M9 ACK

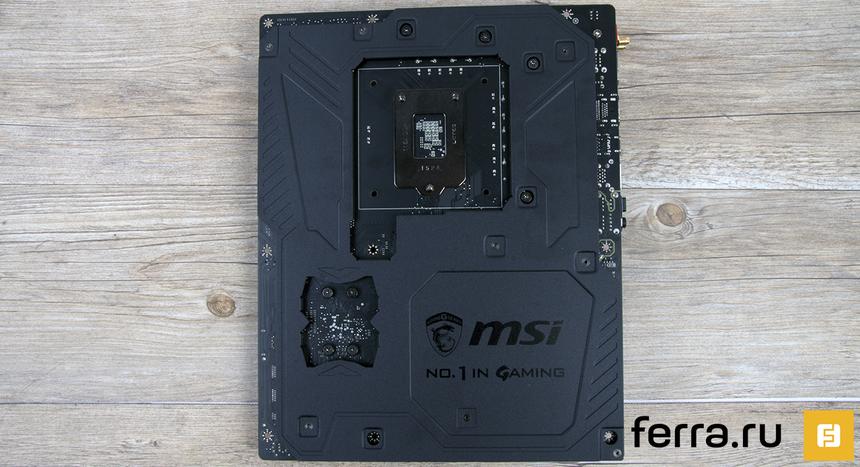

Оборотная сторона Z170A GAMING M9 ACK заполучила мощный металлический бекплейт. Нечто похожее применяется в материнских платах ASUS, например. Китайцы очень часто называют это броней. В теории бекплейт увеличивает жесткость платы. Актуально, если устройство по полной программе нагрузить видеокартами и прочими дискретными устройствами.

Оборотная сторона MSI Z170A GAMING M9 ACK

Подсистема питания состоит из 12 фаз. Четыре из них предназначены для встроенной графики процессора Intel Skylake. Используются титановые катушки. Элементы охлаждаются двумя небольшими радиаторами, объединенными теплотрубкой. Также в рамках концепции Military Class 5 используются проверенные временем мосфеты DrMOS, конденсаторы Hi-c CAP и Dark CAP.

Есть возможность подключить охлаждение подсистемы питания к контуру СВО. Чипсет охлаждается габаритным декоративным радиатором с изображением дракона

Подсистема питания MSI Z170A GAMING M9 ACK

На плате распаяно два порта SATA Express. Всего же получается, что пользователю доступно шесть разъемов SATA 3.0.

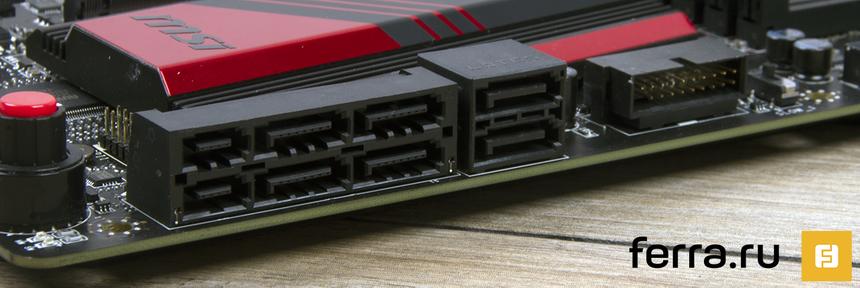

SATA-разъемы MSI Z170A GAMING M9 ACK

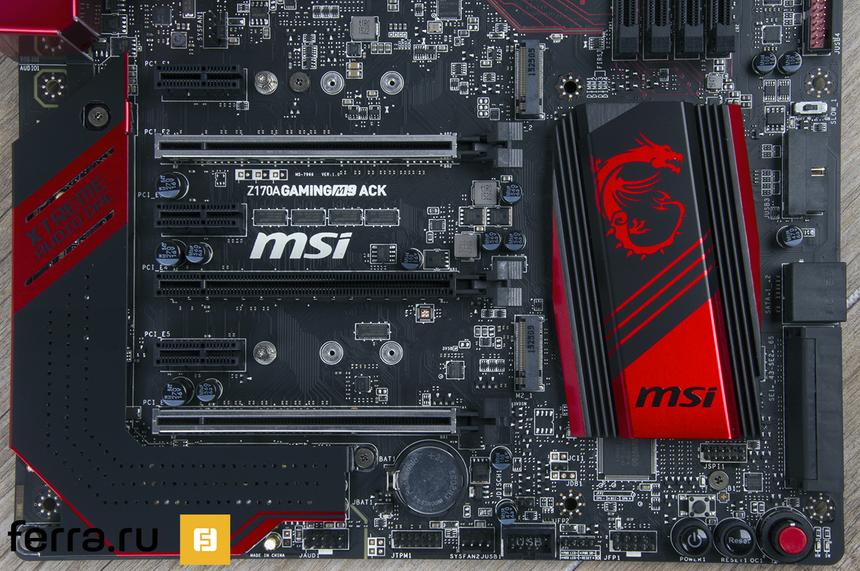

Между слотами PCI Express разместились два коннектора M.2. Они реализованы через интерфейс PCI Express x4, следовательно, имеют пропускную способность на уровне 32 Гбит/с. Важно помнить, что при задействовании обоих портов M.2 отключаются два SATA-разъема.

Слоты расширения MSI Z170A GAMING M9 ACK

Обычно в современных материнских платах используются звуковые чипы производства Realtek или Creative. В Z170A GAMING M9 ACK применен процессор C-media CM6632 с характеристиками 122 дБ 384 кГц/32 бит. Он поддерживает протокол передачи аудиоданных ASIO 2.2. Вкупе с чипом разведен ЦАП ESS ES9018K2M SABRE HiFi. Плюс трак оснащен тройным усилителем для наушников. Что касается конденсаторов, то используются высококачественные элементы производства японской компании Chemi-Con.

Подобная «требуха», как правило, применяется в дискретных игровых картах. Например, в недавно представленной ASUS Strix Raid DLX используются схожие компоненты

Столь продвинутая звуковая подсистема, реализуемая в материнских платах MSI впервые, получила название Xtreme Audio DAC. Все ее элементы скрыты металлическим кожухом и дополнительно экранированы полоской текстолита, лишенной токопроводящих слоев.

Звуковая подсистема MSI Z170A GAMING M9 ACK

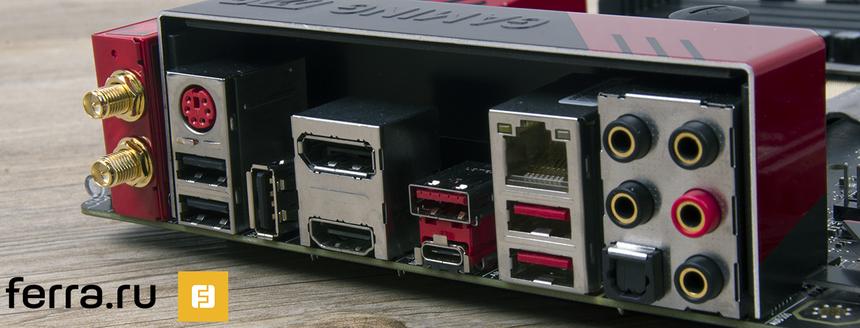

I/O-панель материнской платы оснащена всеми современными интерфейсами. Из новомодных отмечу по одному порту USB 3.1 Type A и USB 3.1 Type-C. Здесь же расположена клавиша обнуления настроек BIOS. Перевернутый на 90 градусов разъем USB 2.0 необходим для работы функции BIOS Flashback+, позволяющей обновлять прошивку материнки даже без установленных процессора и оперативной памяти. Для этого потребуется залить все необходимые файлы на USB-накопитель, подключить питание к устройству и нажать специальную клавишу FLASHB1, расположенную на плате.

I/O-панель MSI Z170A GAMING M9 ACK

Еще один геймерский атрибут — мощный сетевой контроллер. Топовые решения MSI используют продукцию компании Qualcomm. В данном случае задействован новейший чип Killer E2400. Отмечается, что Ethernet-порт способен выдержать электрический разряд величиной до 15 кВ. Дополнительно Z170A GAMING M9 ACK оснащен модулем беспроводной связи: Wi-Fi обеспечивает пропускную способность до 867 Мбит/с, Bluetooth — до 25 Мбит/с.

Технология автоматического разгона процессора и памяти OC Genie II теперь включает в себя функцию Game Boost: на плате разведен специальный барабан, имеющий 11 уровней. Для каждого из них запрограммирована определенная характеристика для процессоров Core i5-6600K и Core i7-6700K.

При помощи рычага HOT_KEY1 обычная клавиатура наделяется специальными командами. Клавиша F5 включает компьютер. Кнопки F6 и F7 отвечают за уменьшение/увеличение множителя процессора. А кнопки F8 и F9 — за изменение частоты тактового генератора. Клавиша F10 активирует функцию Slow Mode, а F11 загружает BIOS.

Также вы можете скачать приложение Gaming Hotkey, при помощи которого на любые кнопки клавиатуры могут быть назначены функции или макросы, игры, а также загружены профили разгона

Дополнительно на текстолите распаяны внешние органы управления. Из примитивных — кнопки включения/выключения и перезагрузки. Есть индикатор POST-сигналов, который во время работы системы отображает актуальную температуру центрального процессора. Из любопытного — точки замера основных напряжений мультиметром. Переключатель режима Slow Mode позволяет во время экстремального разгона быстро снизить частоту процессора и стабильно загрузиться в операционную систему.

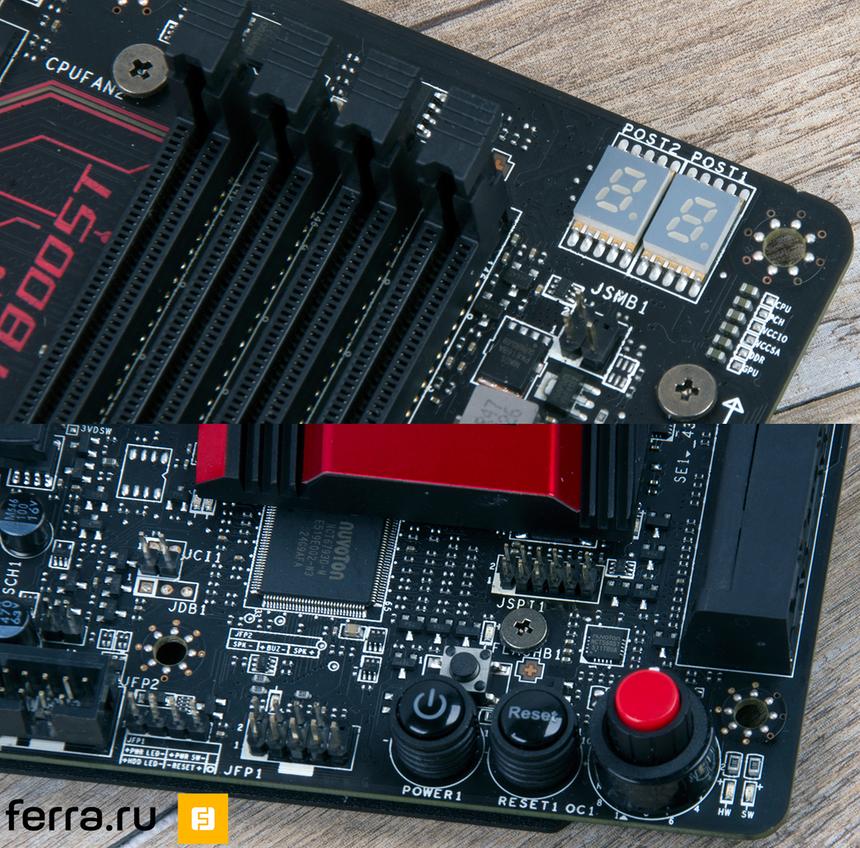

Внешние органы управления MSI Z170A GAMING M9 ACK

BIOS и программное обеспечение

Геймерские платы для процессоров Intel Skylake обзавелись новой версией BIOS — Click BIOS 5. На самом деле она мало чем отличается от Click BIOS 4. Подробно про Click BIOS 5 я уже писал. Не вижу смысла повторяться. Отмечу только, что прошивка материнской платы работает очень быстро и стабильно. Все в порядке у Click BIOS 5 и с набором оверклокерских функций.

Click BIOS 5

Тестирование

Тестовый стенд:

  • Процессор: Intel Core i5-6600K
  • Процессорный кулер: ENERMAX LIQTECH 240
  • Материнская плата: MSI Z170A GAMING M9 ACK
  • Видеокарта: NVIDIA GeForce GTX 750 Ti
  • Оперативная память: DDR4-3000, 2x 4 Гбайт
  • Накопитель: OCZ Vertex 3, 360 Гбайт
  • Блок питания: LEPA G1600, 1600 Вт
  • Периферия: Samsung U28D590D, ROCCAT ARVO, ROCCAT SAVU
  • Операционная система: Windows 10 х64

Во время тестирования MSI Z170A GAMING M7 я обратил внимание на тот момент, что функция Game Boost, позволяющая в автоматическом режиме разогнать процессор, работала не слишком корректно. Параметр напряжения CPU Core подбирался таким образом, что стабильной работы удалось достичь лишь при частоте 4400 МГц. Для Z170A GAMING M9 ACK эта функция выставляет более агрессивные значения. В итоге при напряжении 1,424 В используемый в стенде Core i5-6600K спокойно разогнался до 4700 МГц, что соответствует крайнему 11-му положению рычага Game Boost. Система вела себя абсолютно стабильно.

Разгон процессора при помощи MSI Z170A GAMING M9 ACK в автоматическом режиме

На мой взгляд, для работы центрального процессора в домашних условиях так жестить с напряжением не надо. Температуры, близкие к критическим, как бы недвусмысленно об этом говорят. Уже при 1,33 В используемый в стенде Core i5-6600K стабильно работал на скорости 4600 МГц. И температура процессора под нагрузкой заметно снизилась.

Разгон процессора при помощи MSI Z170A GAMING M9 ACK в ручном режиме

Как известно, у К-процессоров, работающих с платами на Z170-чипсете, снято ограничения разгона по шине. Тактовую частоту можно менять без оглядки на скорости работы таких шин, как DMI и PCI Express. Казалось бы, Intel возвращается к прилично забытому прошлому и отказывается от навязчивого ею самой «К-рабства». Еще раз: разгоняться по шине могут только Core i5-6600K и Core i7-6700K. И точка! Что до возможностей Z170A GAMING M9 ACK, то мне удалось получить стабильные 153 МГц по BCLK. Этого будет достаточно, чтобы, например, разогнать не только центральный процессор, но и оперативную память.

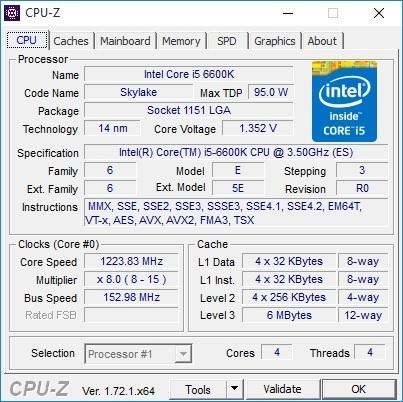

Разгон MSI Z170A GAMING M9 ACK по шине

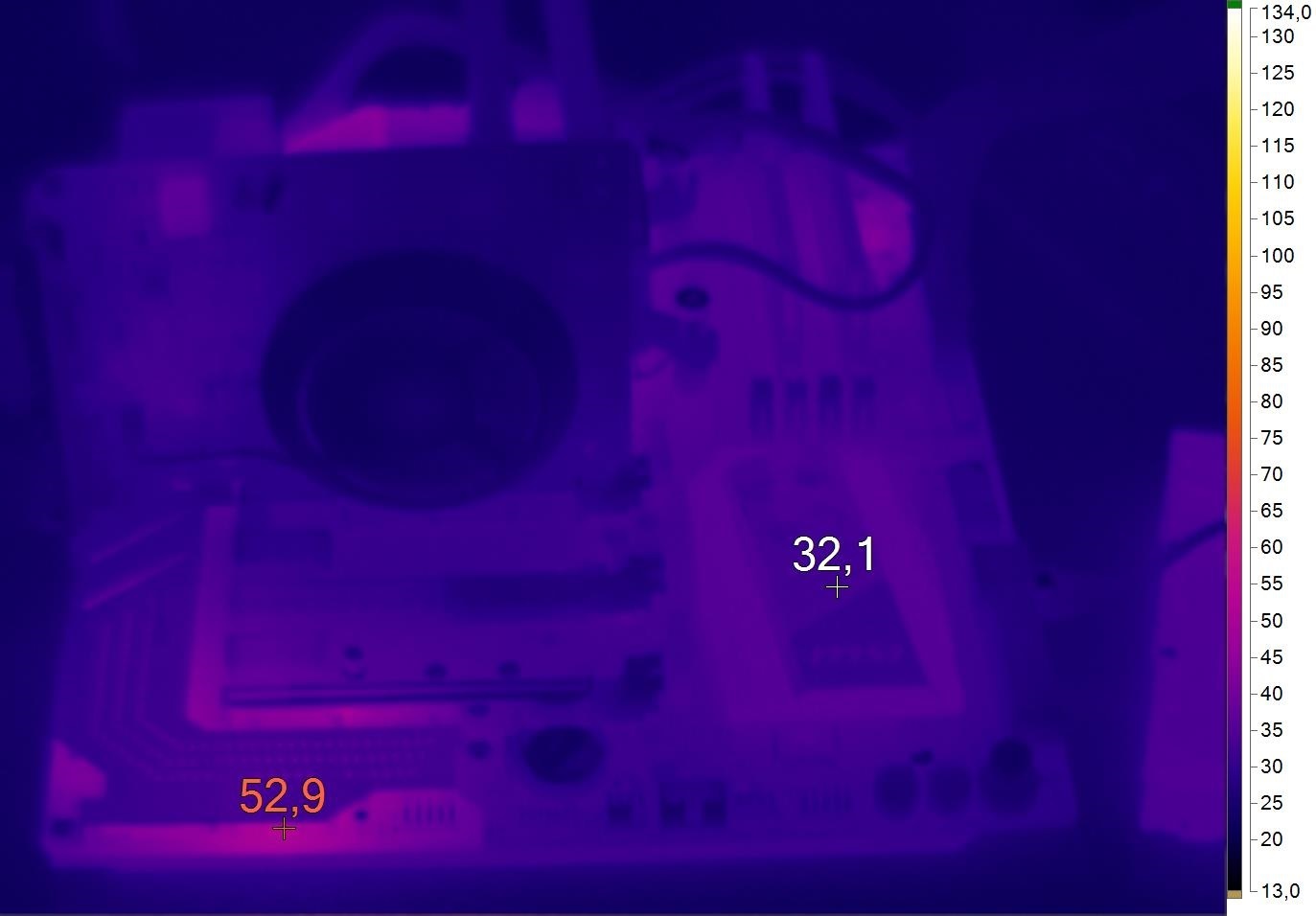

Система охлаждения MSI Z170A GAMING M9 ACK отлично справляется со своей задачей. Так, даже после разгона центрального процессора Core i5-6600K до 4700 МГц подсистема питания под серьезной нагрузкой все время оставалась холодной. Максимальный результат — 71 градус — вообще можно считать очень низким и комфортным. Как видите, подключать контур системы водяного охлаждения к Z170A GAMING M9 ACK нет никакой необходимости.

Arrows-left
Arrows-right
Reload
1 / 2

Нагрев MSI Z170A GAMING M9 ACK

Конкуренты

Все лидеры российского рынка уже представили свои флагманские материнские платы. К сожалению, сегодня за по-настоящему топовое устройство для процессора Intel Skylake придется выложить свыше 20 000 рублей. Ниже приведены технические характеристики неплохих альтернативных вариантов от ASUS, ASRock и GIGABYTE по сопоставимой цене. Однако только у Z170-DELUXE есть в наличии беспроводной модуль связи Wi-Fi/Bluetooth.

 MSI Z170A GAMING M9 ACKASUS Z170-DELUXEASRock Z170 OC FormulaGIGABYTE GA-Z170X-Gaming GT
Память4x DIMM, DDR4-2133-3600, до 64 Гбайт4x DIMM, DDR4-2133-3733, до 64 Гбайт4x DIMM, DDR4-2133-4500, до 64 Гбайт4x DIMM, DDR4-2133-3733, до 64 Гбайт
Дисковая подсистема2x SATA 3.0 2x SATA Express (или 4x SATA 3.0) 2x M.2 (PCI Express x4)6x SATA 3.0 1x SATA Express (или 2x SATA 3.0) 1x M.2 (PCI Express x4)4x SATA 3.0 3x SATA Express (или 6x SATA 3.0) 3x M.2 (PCI Express x4)2x SATA 3.0 3x SATA Express (или 6x SATA 3.0) 2x M.2 (PCI Express x4)
Слоты расширения3x PCI Express x16 3x PCI Express x13x PCI Express x16 4x PCI Express x14x PCI Express x16 2x PCI Express x13x PCI Express x16 3x PCI Express x1
СетьKiller E2400, 10/100/1000 Мбит/с Killer Wireless 1535 (802.11a/b/g/n/ac, Bluetooth v4.1)Intel I219V, 10/100/1000 Мбит/с Intel I211-AT, 10/100/1000 Мбит/с Wi-Fi 802.11 a/b/g/n/ac Bluetooth V4.0Intel I219V, 10/100/1000 Мбит/сKiller E2400, 10/100/1000 Мбит/с
ЗвукC-media CM6632Realtek ALC1150Realtek ALC1150Creative Sound Core 3D
Разъемы на задней панели1x PS/2 1x HDMI 1x DisplayPort 3x USB 2.0 2x USB 3.0 1x USB 3.1 1x USB 3.1 (Type-C) 1x RJ-45 1x S/PDIF 5x 3,5-мм jack1x DisplayPort 1x HDMI 2x RJ-45 1x USB 3.1 (Type-C) 5x USB 3.1 (Type-A) 1x USB 3.0 1x USB 2.0 1x S/PDIF 6x 3,5-мм jack1x PS/2 1x HDMI 1x DisplayPort 2x USB 2.0 4x USB 3.0 1x USB 3.1 1x USB 3.1 (Type-C) 1x RJ-45 1x S/PDIF 5x 3,5-мм jack1x PS/2 1x HDMI 1x DisplayPort 5x USB 3.0 1x USB 3.1 1x USB 3.1 (Type-C) 2x RJ-45 1x S/PDIF 5x 3,5-мм jack
Форм-факторATXATXATXATX
Цена26 500 руб.25 000 руб.24 000 руб.27 000 руб.
Price.ru
Arrows-left
Arrows-right
Reload
1 / 3

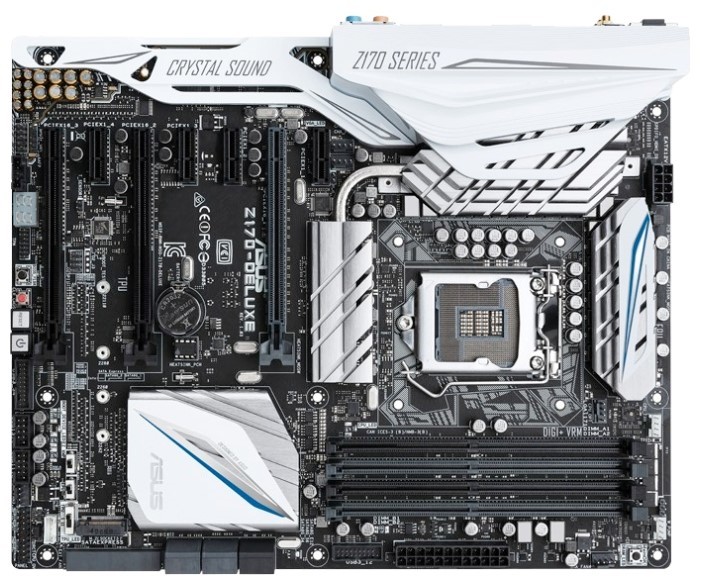

ASUS Z170-DELUXE

В заключение

Можно смело заявить, что Z170A GAMING M9 ACK у MSI получилась на славу. Согласно всем современным веяниям моды, устройство обзавелось мощным сетевым контроллером с беспроводным модулем, качественным встроенным звуком, сопоставимым с дискретными решениями, и большим количеством современных интерфейсов. Собирать на базе такой «материнки» геймерский системный блок — одно удовольствие! Все в порядке у платы со стабильностью и надежностью. В конструкции устройства используются исключительно качественные компоненты. Как итог, Z170A GAMING M9 ACK даже под очень большой нагрузкой не греется и радует хорошим разгонным потенциалом.

К сожалению, единственной преградой к покупке этого устройства стать ценник. На момент тестирования платы она стоила порядка 26 000 рублей. Следовательно, Z170A GAMING M9 ACK подойдет лишь тем пользователям, кто готов потратить на игровой системный блок 150-200 тысяч рублей.
