Всё, что нужно для разгона. Обзор материнской платы MSI Z87 MPOWER MAX

Материнская плата Z87 MPOWER MAX даёт всё необходимое для оверклокинга новейших процессоров Intel Haswell. И хоть сейчас этими разгонными «штучками» никого не удивишь, однако новинка MSI достойна внимания. Почему — расскажем в данном обзоре.

Для пользователей, желающих попробовать увлекательное действие разгона компьютерных компонентов, с некоторых пор настало золотое время. Подобных решений тьма тьмущая! И пусть новые процессоры Intel Haswell — далеко не эталон в плане разгонного потенциала, ничто не мешает приобрести CPU с индексом «К» и, пользуясь отличным кулером, материнской платой и некоторой долей везения, выжать из процессора максимум возможного.

Материнская плата MSI Z87 MPOWER MAX

Материнская плата MSI Z87 MPOWER MAX

Упаковка устройства — красочная и емкая. Даже если взглянуть на нее мельком и оценить размеры, можно предположить, что там найдутся не только мануалы и диски.

Упаковка материнской платы MSI Z87 MPOWER MAX

И пусть Z87 MPOWER MAX чуть дороже типичных «матерей» на базе чипсета Z87 Express, эта цена не кажется завышенной, особенно после подробного изучения комплектации. В коробке с материнской платой найдутся также:

  • Многочисленные мануалы и буклеты;
  • Диски с драйверами и прочим программным обеспечением;
  • Шесть кабелей SATA;
  • Заглушка на заднюю панель корпуса;
  • Мостик NVIDIA SLI;
  • Набор щупов для проверки показателей напряжения;
  • Фирменные наклейки;
  • Модуль беспроводных сетей вместе с антеннами;
  • Дополнительная панель eSATA;
  • Дополнительная панель USB 3.0.

Комплект поставки материнской платы MSI Z87 MPOWER MAX

Выносная панель eSATA

Выносная панель USB 3.0

Такую богатую комплектацию можно встретить у продвинутых и дорогих моделей материнских плат. Речь идет, конечно же, не об объеме «макулатуры» и набора стандартных кабелей, но о вполне полезных мелочах, таких, как выносные панели и модуль Wi-Fi (IEEE 802.11b/g/n) / Bluetooth 4.0. А если у вас есть необходимый телевизор или специальный приемник, то вы можете использовать технологию Intel WiDi для беспроводной передачи видеопотока сразу на ТВ-панель. Сам по себе модуль мало чем отличается от современных аналогов. Комплектных антенн хватает для того, чтобы принимать/раздавать беспроводную сеть в пределах одного помещения. Отметим, что модуль устанавливается в специальный, предусмотренный для этой задачи, порт. Соответственно, он не занимает ни одного слота расширения.

Переходим к самому интересному — компоновке элементов и оверклокерских возможностей материнской платы. Форм-фактор Z87 MPOWER MAX соответствует стандарту ATX. При беглом взгляде на печатную плату мы сразу находим основные элементы устройства на своих местах. Разводка компонентов современных устройств уже давно не претерпевает каких-либо изменений. К примеру, сбоку от задней панели находится мощная двадцатифазная система питания, при этом установлена пара 8-pin разъемов для подачи энергии на CPU. Вся цепь состоит из современных элементов высокого качества и имеет крупный радиатор охлаждения.

Процессорное гнездо LGA1150 расположено правее. По правой стороне, в отдалении, находится четыре слота DIMM (процессоры Haswell поддерживают до 32 Гбайт оперативной памяти стандарта DDR3), при этом эффективная частота «мозгов» может достигать 3000 МГц (в режиме разгона).

Вдоль правого края находится разъем питания материнской платы 24-пин, а также специальный блок контактов для замера напряжения мультиметром в режиме реального времени. Наше внимание привлекли два внутренних порта USB 3.0. Один из них находится в «лежачем» положении (для более удобного подключения кабеля, идущего от передней панели корпуса системного блока). Второй — запасной, потребуется для установки дополнительной панели.

Внешний вид материнской платы MSI Z87 MPOWER MAX

Большую часть площади печатной платы занимает «поле» слотов расширения, их целых семь штук. Вы можете увидеть четыре PCI Express x1 и три PCI Express x16. Один из PEG работает на полной скорости х16 (версия 3.0). Два остальных способны показать лишь вдвое меньшую пропускную способность (версия 2.0). При этом устройство поддерживает как AMD CrossFireX, так и NVIDIA SLI.

Интересным аспектом является установленный слот mSATA между портами PCI Express. Он не конфликтует с другими портами и устройствами, но позволяет установить твердотельный накопитель обозначенного форм-фактора. Работает порт, к слову, со скоростью 6 Гбит/с, тогда как на многих материнских платах прошлого поколения он поддерживал бы лишь 3 Гбит/с. Правда, при установке SSD один из чипсетных разъемов SATA (№5) будет отключен.

Кстати, о SATA. На плате распаяно восемь портов, шесть из которых являются нативными, то есть работающими за счет системной логики. Еще два реализованы силами стороннего контроллера ASMedia. Чипсетные порты могут создавать массивы RAID 0/1/5 и 10 уровня, а также поддерживают технологию Intel Rapid Storage.

Разъемы SATA материнской платы MSI Z87 MPOWER MAX

Для быстрого определения неполадок на материнской плате, в правом нижнем углу, установлен индикатор POST-кодов, а вдоль всей нижней грани распаяны внутренние порты, разъемы и кнопки управления. Для оверклокеров эти элементы крайне удобны, они позволяют управлять системой без использования дополнительных приспособлений. Клавиши отвечают за функции включения/выключения и перезапуска системы, изменения базовой частоты тактового генератора, а также активации функции OC Genie. Кроме того, на всей плате находится большое количество регуляторов и перемычек для активации тех или иных подрежимов разгона, сброса настроек BIOS и так далее.

Индикатор цифровых кодов

Кнопки управления

Панель ввода-вывода не содержит массивных разъемов, таких как DVI или VGA, но от этого выглядит немного пустой. На самом деле здесь есть все, что нужно. Стоит обратить внимание на три цифровых разъема вывода изображения. Так, к плате можно подключить три монитора. Можно также подключить 4К-дисплей посредством DisplayPort-разъема.

Задняя панель материнской платы MSI Z87 MPOWER MAX

В качестве сетевого контроллера на плате установлен E2205 Killer с поддержкой гигабитного канала и дополнительных опций (настраиваются через комплектное ПО).

За звук отвечает аппаратный кодек Realtek ALC1150 нового поколения, а также дополнительная «обвязка» с необходимыми элементами вкупе с экранированием и другими небольшими «фишками». Как и всегда, до идеала дорогих внешних звуковых карт далеко, но в сравнении с бюджетными аналогами прочих «встроек» небольшая разница в лучшую сторону все же есть.

BIOS

В основе BIOS лежит оболочка Click BIOS 4, известная нам по некоторым другим современным платам компании MSI. Здесь собрано максимальное число настроек, которые могут понадобиться оверклокеру. Главное окно системы выводит значения температуры и частоты процессора/памяти. Здесь же можно установить приоритет загрузки операционной системы с различных запоминающих устройств. Из этого окна можно в другие подменю оболочки.

Главное окно BIOS

Для обеспечения тотального контроля над кулерами, подключенными к материнской плате, можно использовать инструмент в Hardware Monitor.

Hardware Monitor

Быстро узнать, что подключено к портам и разъемам, в наглядном виде поможет вкладка Board Explorer.

Board Explorer

Настройки запуска системы, периферийных устройств и дополнительных элементов осуществляются в глобальном меню Settings

Меню Settings

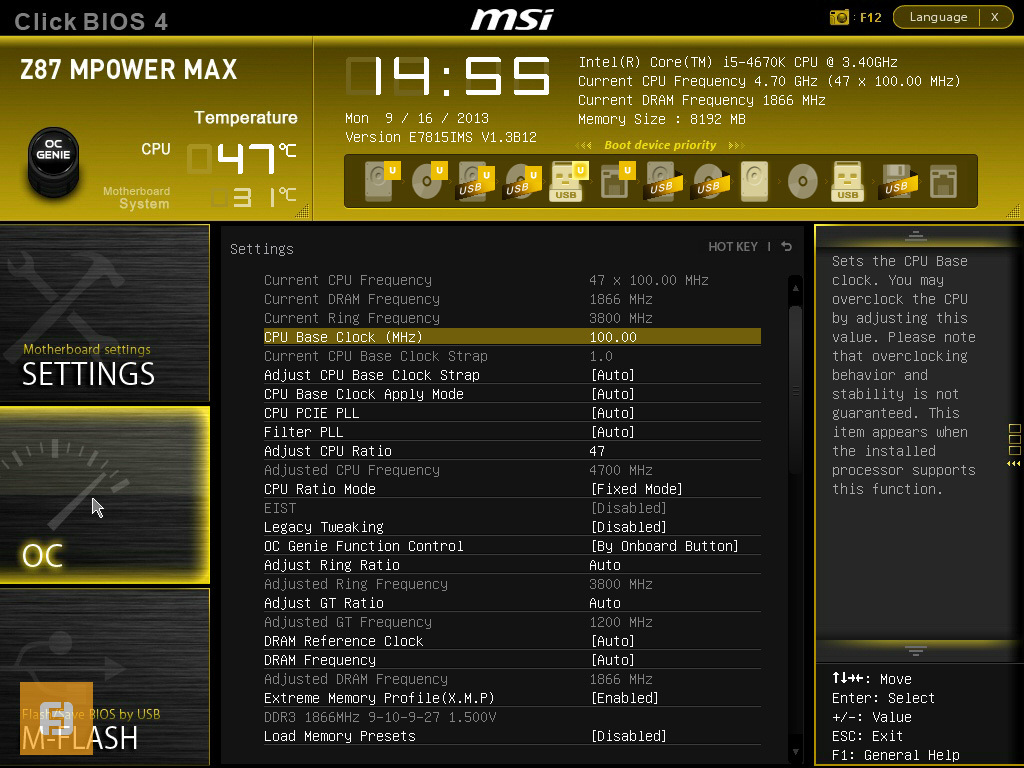

Чтобы установить частоты, выбрать параметры памяти и напряжений на различных узлах, существует глобальное меню с лаконичным наименованием OC. Тут действительно собрано всё, что только можно, причем запутаться элементарно не получится. Вначале идут настройки частот процессора и функций Turbo Boost, затем — все опции, касающееся оперативной памяти. Наконец, в конце находится множество подстроек первичных и второстепенных напряжений.

Arrows-left
Arrows-right
Reload
1 / 3

Меню OC

Разгон встроенного видеоядра производится здесь же. Диапазон всевозможных переменных подобран с огромным запасом (для типичного пользователя) и вполне пригоден для использования, в том числе и для экстремального разгона.

В целом, Click BIOS 4, установленный на Z87 MPOWER MAX, имеет большие возможности. Прошивка не тормозит и не глючит. По крайней мере, мы не заметили ничего подобного во время разгона нашего тестового образца Intel Haswell.

Технические характеристики, тестовый стенд, разгон

Технические характеристики

 MSI Z87 MPOWER MAXASRock Fatal1ty Z87 ProfessionalASUS MAXIMUS VI FORMULA
ПлатформаLGA1150LGA1150LGA1150
Системная логикаIntel Z87 ExpressIntel Z87 ExpressIntel Z87 Express
Поддерживаемая оперативная памятьДо DDR3-3000До DDR3-2900До DDR3-3100
Слоты расширения3х PCI Express x16 4x PCI Express x13х PCI Express x16 1x PCI Express x1 2x PCI3x PCI Express x16 3x PCI Express x1
Количество SATA 6 Гбит/с портов8 шт.10 шт.10 шт
Количество USB 2.0/3.0 портов6/10 шт.8/6 шт.8/8 шт.
АудиоRealtek ALC1150 7.1 CH HD7.1 CH HDROG SupremeFX Formula
СетьKiller E2205, 10/100/1000 Мбит/с10/100/1000 Мбит/сIntel I217V, 10/100/1000 Мбит/с
Разъемы задней панели1x PS/2 1x Optical S/PDIF 2x USB 2.0 6x USB 3.0 1x RJ-45 1x DisplayPort 2x HDMI1x PS/2 1x Optical S/PDIF 1x eSATA 4x USB 2.0 4x USB 3.0 2x RJ-45 1x DisplayPort 2x HDMI1x PS/2 1x Optical S/PDIF 4x USB 2.0 6x USB 3.0 1x RJ-45 1x DisplayPort 1x HDMI
Форм-факторATXATXATX
Ориентировочная стоимость8 200 руб.8 000 руб.10 000 руб.
Уточненная стоимость по данным price.ru

Как видите, плата обладает неплохим оверклокерским потенциалом и при этом относительно невысокой (в сравнении с конкурентами) ценой. Осталось посмотреть, насколько этот потенциал раскрывается на практике.

Тестовый стенд

  • Процессор — Intel Core i5-4670K
  • Процессорный кулер — Deepcool NEPTWIN
  • Материнская плата — MSI Z87 MPOWER MAX
  • Оперативная память — Corsair CMX8GX3M2A1600C9, 2x 4 Гбайт
  • Накопитель — OCZ Agility 3, 360 Гбайт
  • Блок питания — LEPA G-1600, 1600 Вт
  • Операционная система — Windows 7 Максимальная х64

Для тестов мы выбрали процессор Intel Core i5-4670K, являющийся старшим представителем Core i5 на базе архитектуры Haswell. Однако его стоимость не так велика, как у топового Core i7-4770K, поэтому этот «камень» нередко берется в мощные игровые сборки. В номинале этот CPU бодр, холоден и его частота может достигать 3800 МГц.

Intel Core i5-4670K, номинальный режим работы

Во время разгона стабильность была достигнута при 4700 МГц и напряжении 1.34 В, причем процедуру можно было бы и продолжить, но мы столкнулись с элементарным перегревом. Очевидно, что для последующего оверклока нужна уже более серьезная СО.

Intel Core i5-4670K, разгон

В результате мы провели тестирование Z87 MPOWER MAX в двух режимах.

Результаты тестирования Z87 MPOWER MAX в H.264 Benchmark, Photoshop, CINEBENCH R11.5

Результаты тестирования Z87 MPOWER MAX в WinRAR, Fritz, 3DS Max

Графики отлично демонстрируют, что увеличение частоты процессора увеличивает и результаты. По правде говоря, иного мы и не ожидали. За все время тестирования материнская плата показала себя как стабильный инструмент в руках опытного пользователя, четко откликаясь на все выставленные в BIOS значения. При этом радиатор охлаждения на цепи питания был чуть теплым, но никак не горячим.

Конкуренты

ASRock Fatal1ty Z87 Professional

Fatal1ty Z87 Professional станет неплохим выбором для геймерского ПК, и может неплохо разогнать процессор. Плата стоит соизмеримых с Z87 MPOWER MAX денег, но не имеет в комплекте поставки модуля Wi-Fi. Также у нее слабее система питания, да и в целом данная модель попроще.

ASRock Fatal1ty Z87 Professional

ASUS MAXIMUS VI FORMULA

Для любителей геймерской линейки материнских плат ASUS — ROG — существует устройство со схожим разгонным потенциалом и комплектацией. Отмечаем упрощенную цепь питания. В остальном эти продукты очень похожи. Но отдать «за бренд» придется на пару тысяч рублей больше.

ASUS MAXIMUS VI FORMULA

Читайте также: Максимум MAXIMUS’а. Обзор материнских плат ASUS MAXIMUS VI

Заключение

MSI Z87 MPOWER MAX, скорее всего, понравится многим. Начнем с того, что цена довольно выгодно выделяет ее среди оппонентов. Возможности расширения за счет использования дискретных устройств, скорее, типичны для устройств класса Hi-End. Скажем честно, придумать что-то новое здесь сложно, но всё, что надо, есть.

Что касается разгона, то претензий к нему у нас не возникло. Не могу говорить за всех профессиональных оверклокеров, ставящих рекорды с применением экстремальных систем охлаждения, но то, что в домашних условиях, используя «классические» кулеры и СВО, можно будет добиться максимального быстродействия от процессора и оперативной памяти, это точно. Z87 MPOWER MAX — хороший и сбалансированный продукт, готовый «пощипать перышки» конкурентам.
