Для хорошего NAS’троения. Обзор сетевого хранилища QNAP HS-251

Увеличение функциональности современных сетевых хранилищ позволяет по-разному использовать данный тип устройств. На сегодняшний день NAS — это не только «копилка» всевозможных данных, но и полноценный мультимедийный комбайн, который, например, можно напрямую подключить к телевизору. В этом вы сможете самостоятельно убедиться, познакомившись с миниатюрным сервером под названием HS-251, произведенным известнейшей тайваньской компанией QNAP.

Относительно недавно тестовая лаборатория изучала сетевое хранилище QNAP HS-210. Помимо большого набора опций, предоставляемых за счет функциональности операционной системы QTS 4.1 и специально разработанного программного обеспечения, устройство, конечно же, запомнилось своим необычным (для NAS) форм-фактором. Модель HS-251 собрана в точно таком же корпусе. Если не быть в тренде, то сходу и не понять, что оба этих устройства являются сетевыми накопителями, ведь внешне они уж больно схожи с классическими ТВ-приставками. Впрочем, модель HS-251 отчасти ею и является.

QNAP HS-251

Технические характеристики и особенности конструкции

Для наглядности приведу таблицу с характеристиками, в которую включу обе модели серии HS. Легко заметить, что HS-251 оснащена более производительным железом: в системе используется SoC от Intel, построенный на базе архитектуры Bay Trail-D (подробный обзор). При том, что HS-210 и HS-251 собираются в одинаковых корпусах, устройства имеют разный набор интерфейсов. Так, старшая модель может похвастать наличием выхода HDMI, а также двумя Ethernet-разъемами. Правда, она лишилась поддержки встроенного SD-кард-ридера.

 QNAP HS-210QNAP HS-251
Центральный процессорMarvell 6282, 1,6 ГГцIntel Celeron, 2,41 ГГц
Оперативная памятьDDR3, 512 МбайтDDR3, 1024/2048 Мбайт
Дисковое пространство2х SATA II, 2,5"/3,5"2х SATA 3.0, 2,5"/3,5"
МассивыJBOD, RAID0, RAID1JBOD, RAID0, RAID1
Максимальная емкость хранилища12 Тбайт12 Тбайт
Интерфейсы2х USB 2.0 2x USB 3.0 1x RJ-45 1x SD-кард-ридер2х USB 2.0 2x USB 3.0 2x RJ-45 1x HDMI
Габариты41,3x302x220 мм41,3x302x220 мм
Файловая системаЖесткие диски: EXT3, EXT4 Внешние накопители: EXT3, EXT4, NTFS, FAT32, HFS+Жесткие диски: EXT3, EXT4 Внешние накопители: EXT3, EXT4, NTFS, FAT32, HFS+
ПротоколыCIFS/SMB, AFP (3.2), NFS (v3), FTP, HTTP, HTTPS, Telnet, SSH, iSCSI, SNMP, SMSC, WebDAVCIFS/SMB, AFP (3.2), NFS (v3), FTP, HTTP, HTTPS, Telnet, SSH, iSCSI, SNMP, SMSC, WebDAV
Дополнительная информацияПолный список характеристикПолный список характеристик
Список поддерживаемых жестких дисковСписок поддерживаемых жестких дисков
ДемоДемо
Возможности QTS 4.1Возможности QTS 4.1
Список поддерживаемых жестких дисков
Демо
Возможности QTS 4.1
Цена21 000 руб.45 000 руб.
Price.ru

QNAP HS-251 поставляется в достаточно большой коробке. Помимо самого устройства, были упакованы:

  • внешний блок питания;
  • патч-корд;
  • крепежные винты;
  • бумажная документация.

Упаковка QNAP HS-251

HS-251 внешне практически неотличим от HS-210. Верхняя панель накопителя выполнена из фактурного металла. Остальные части — пластиковые. В итоге устройство выглядит благородно и вообще не напоминает NAS (в классическом его понимании), а потому девайс будет отлично смотреться рядом, например, с современным телевизором.

QNAP HS-251, вид спереди

К сожалению, передняя панель выполнена из глянцевого пластика. При неосторожном обращении она очень легко царапается и быстро покрывается пылью. Эта крышка заодно играет роль дверцы для корзин. К корпусу она прикрепляется при помощи сильного магнита.

QNAP HS-251 со снятой передней панелью

Все интерфейсы разведены на задней панели хранилища. При своих небольших размерах HS-251 может похвастать наличием большого числа портов. Так, здесь есть два USB 3.0 и два USB 2.0. Производитель также оснастил «двухсот пятьдесят первую» модель двумя разъемами Ethernet. I/O-панель имеет сразу два порта HDMI, однако один из них заблокирован.

QNAP HS-251, задняя (интерфейсная) панель

Чтобы получить доступ к комплектующим HS-251, необходимо открутить шесть винтов на дне устройства. Пластиковая крышка снимается очень легко, а взору пользователя предстает небольшая печатная плата, выполненная в виде буквы «Т». PCB установлена таким образом, что верхняя металлическая крышка корпуса HS-251 одновременно выступает в роли радиатора охлаждения. Да, одно из достоинств данной модели — полная бесшумность, если не брать в расчет акустические показатели подключаемых накопителей.

QNAP HS-251 со снятой нижней крышкой

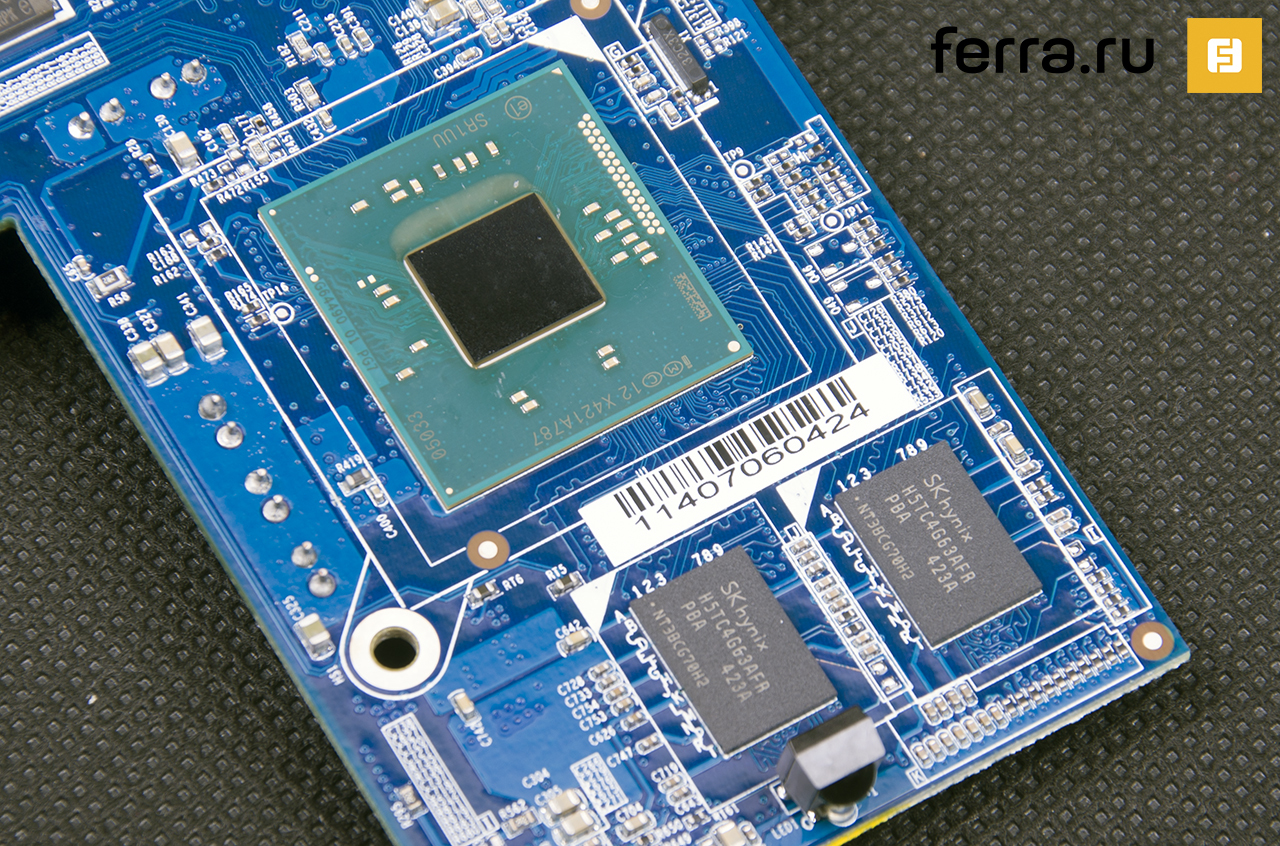

Плата имеет достаточно сложную схемотехнику. Основа устройства — это система-на-кристалле Intel Celeron J1800. Чип функционирует со скоростью 2,41 ГГц, но перманентно может ускоряться и до 2,58 ГГц. Важно, что расчетное тепловыделение «камня» составляет всего 10 Вт, а показатель рабочего температурного режима, при котором не активируется троттлинг, Tjmax находится на уровне 105 градусов Цельсия. Все это и позволяет не использовать в конструкции HS-251 активных элементов охлаждения.

Еще один интересный параметр — это наличие у Intel Celeron J1800 встроенного графического ядра. Следовательно, система-на-кристалле поддерживает технологию аппаратного кодирования видео в формат H.264 Quick Sync. А вот это уже очень приятный бонус!

Печатная плата QNAP HS-251

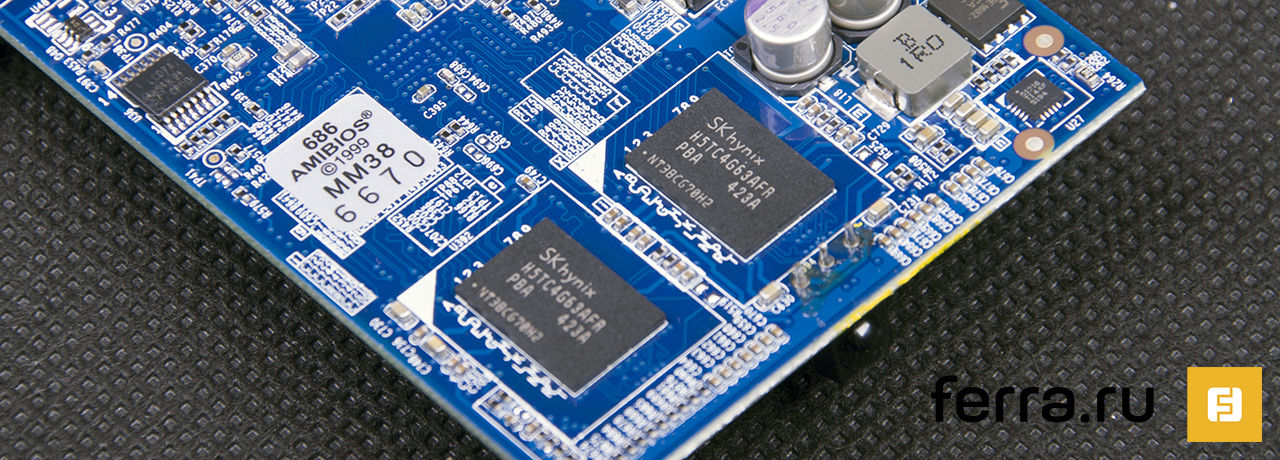

Рядом с центральным процессором по обеим сторонам PCB распаяны четыре микросхемы оперативной памяти SK Hynix H5TC4G63AFR PBA. Это чипы стандарта DDR3L. Объем одной такой микросхемы составляет 4 Гбит. Следовательно, протестированный образец HS-251 оснащен 2 Гбайт ОЗУ.

Перечислю остальные конструктивные элементы сетевого хранилища:

  • два сетевых гигабитных контроллера Intel WGI210AT;
  • ПЗУ производства компании Apacer;
  • контроллер USB 3.0 ASMedia ASM1074;
  • системный монитор Fintek F71869AD;
  • контроллер видеовыхода HDMI ASMedia ASM1442.
Arrows-left
Arrows-right
Reload
1 / 3

Конструктивные элементы QNAP HS-251

Arrows-left
Arrows-right
Reload
1 / 3

Конструктивные элементы QNAP HS-251

Функциональные, аппаратные и программные возможности

С операционной системой QTS 4.1 достаточно подробно вы могли познакомиться в обзоре HS-210. Прошивка поражает своей продуманностью. Но самое главное — это колоссальное количество всевозможных функций, которые способны удовлетворить пожелания даже самых требовательных пользователей. Не вижу смысла в очередной раз описывать все «фишки» и опции QTS 4.1 — не поленитесь, перечитайте обзор младшей HS-модели. Предлагаю более детально рассмотреть наиболее, на мой взгляд, интересные функции, которые вполне применимы вместе с HS-251.

Большое количество устанавливаемых приложений для QTS 4.1

Также предлагаю более тщательно рассмотреть мобильные приложения, которые компания QNAP разработала специально для целого ряда программных пакетов:

  • Qfile (Android/iOS) — предоставление доступа к файлам и папкам; скачивание и загрузка; отправка мультимедиа на DLNA;
  • Qmusic (Android/iOS) — прослушивание музыки, хранящейся на сервере;
  • Qmanager (Android/iOS) — управление и настройка сетевого хранилища (настройка доступа к файлам, остановка/перезапуск служб и так далее);
  • Qphoto Lite (Android/iOS) — доступ к фотографиям, расположенным на сетевом хранилище;
  • Qget (Android) — управление автономной загрузкой файлов;
  • Vmobile (Android/iOS) — мобильный клиент системы видеонаблюдения;
  • Qnotes (Android/iOS) — приложение для работы с Note station;
  • Qremote (Android/iOS) — утилита, превращающая ваш смартфон или планшет в пульт ДУ.

Мобильные приложения для продукции QNAP

Производительность и функция транскодирования видео

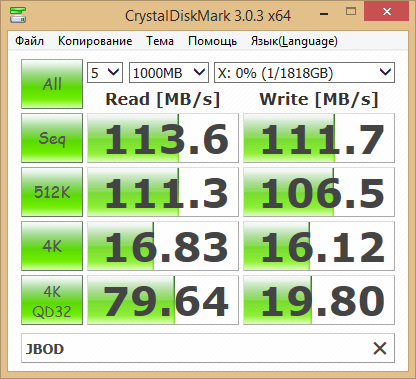

С производительностью Intel Celeron J1800 в х86-приложениях вы можете ознакомиться, перейдя вот по этой ссылке. Что же до быстродействия HS-251, то констатирую весьма шуструю работу для домашнего NAS. Так, операции последовательного чтения и записи, по сути, упираются в возможности гигабитного сетевого интерфейса. А при случайном чтении/записи файлов размером 4 Кбайт хранилище демонстрирует достаточно высокие 16-17 Мбайт/с. QNAP HS-210, построенный на базе ARM-чипа Marvell Armada 300, такой прытью похвастать не может.

Arrows-left
Arrows-right
Reload
1 / 3

Результаты тестирования QNAP HS-251

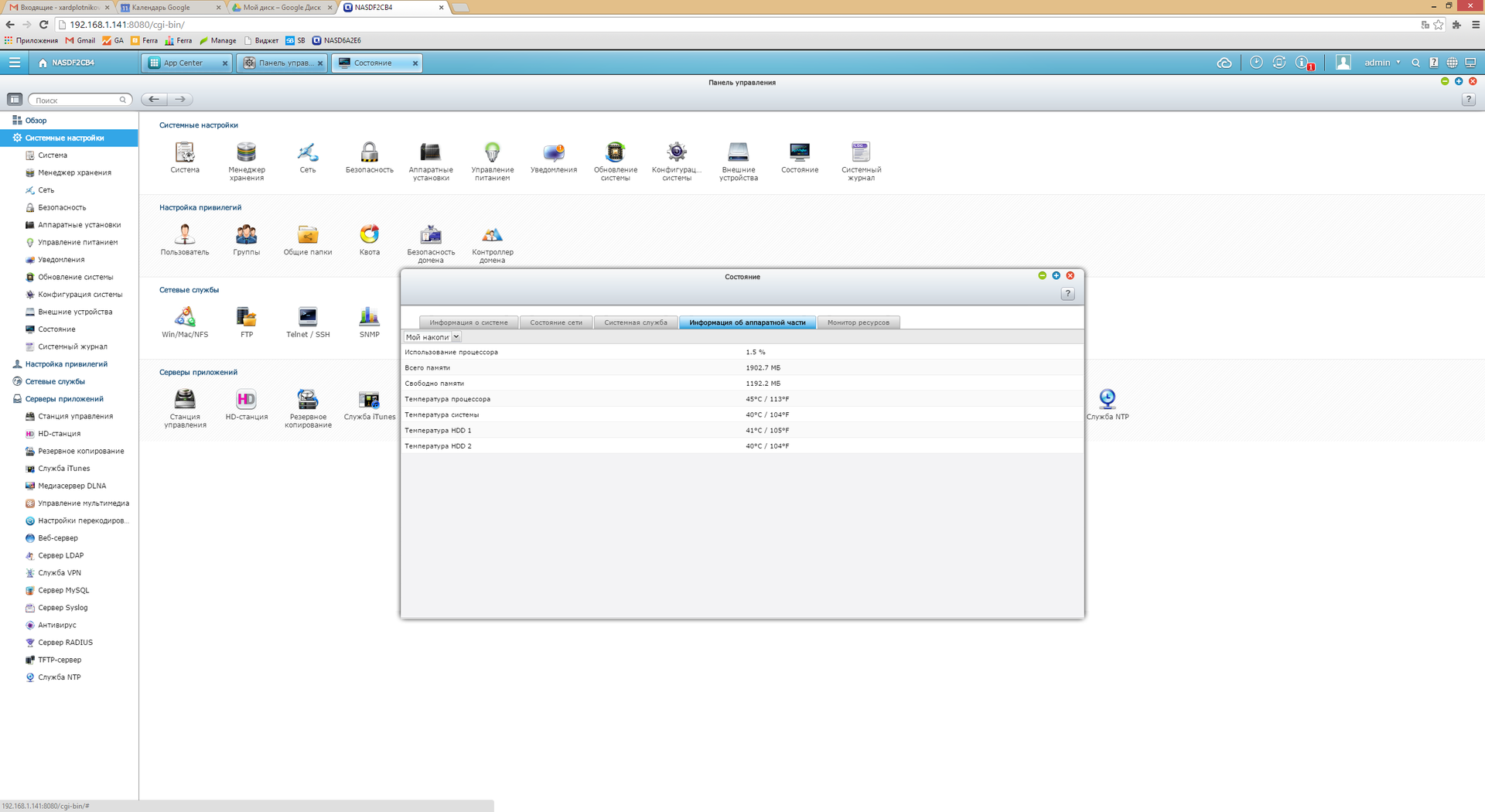

Все в порядке у HS-251 и с охлаждением. Температура процессора за все время тестирования не поднялась выше отметки 70 градусов Цельсия. Жесткие диски также работают в комфортных термических условиях. И это при том, что система не имеет активных элементов охлаждения.

Arrows-left
Arrows-right
Reload
1 / 2

Нагрев компонентов QNAP HS-251 в простое и под нагрузкой

Как я уже говорил, система-на-кристалле от Intel имеет аппаратную возможность кодирования видео за счет поддержки технологии Quick Sync. Для чего может она понадобиться? Например, для того, чтобы залить ужатое видео в YouTube. Или поделиться с кем-нибудь (с дальними родственниками, например) своим архивом записей, снятым на видеокамеру. Плюс не все мобильные устройства могут беспрепятственно воспроизводить видео формата Full HD. Для всех этих целей и может пригодиться технология аппаратного транскодирования.

Ожидать того, что все будет обрабатываться прямо на лету не стоит. Однако система-на-кристалле от Intel работает заметно быстрее, нежели решения на базе архитектуры ARM. Так, 5,1-гигабайтный контейнер mkv FHD-качества перекодировался в 480p приблизительно за три часа. Например, Marvell Armada, функционирующий на частоте 2 ГГц, проделал ту же самую операцию за… двое суток.

Плюс функции транскодирования, реализованной в QTS, заключается в том, что она может протекать в фоновом режиме. Без серьезного падения производительности всей системы.

Процесс транскодирования видео

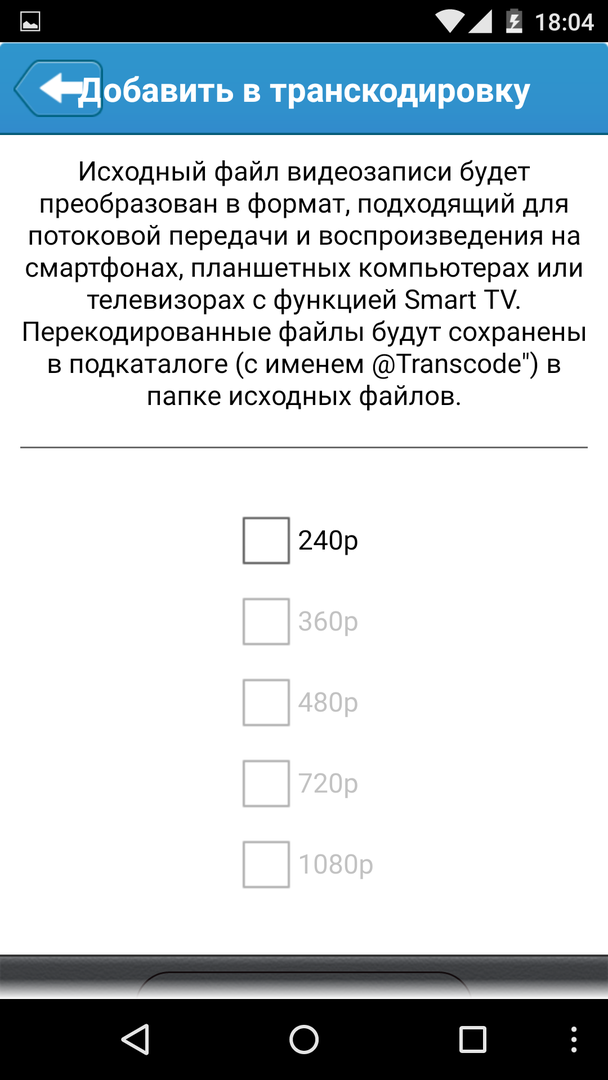

Функцию транскодирования видео можно активировать в мобильном приложении Qfile, которое предоставляет доступ пользователю ко всем папкам NAS. Плюс здесь есть опция выгрузки фото и видео со смартфона/планшета на сетевое хранилище.

Arrows-left
Arrows-right
Reload
1 / 3

Работа с Qfile

QNAP HS-251 в роли ТВ-приставки

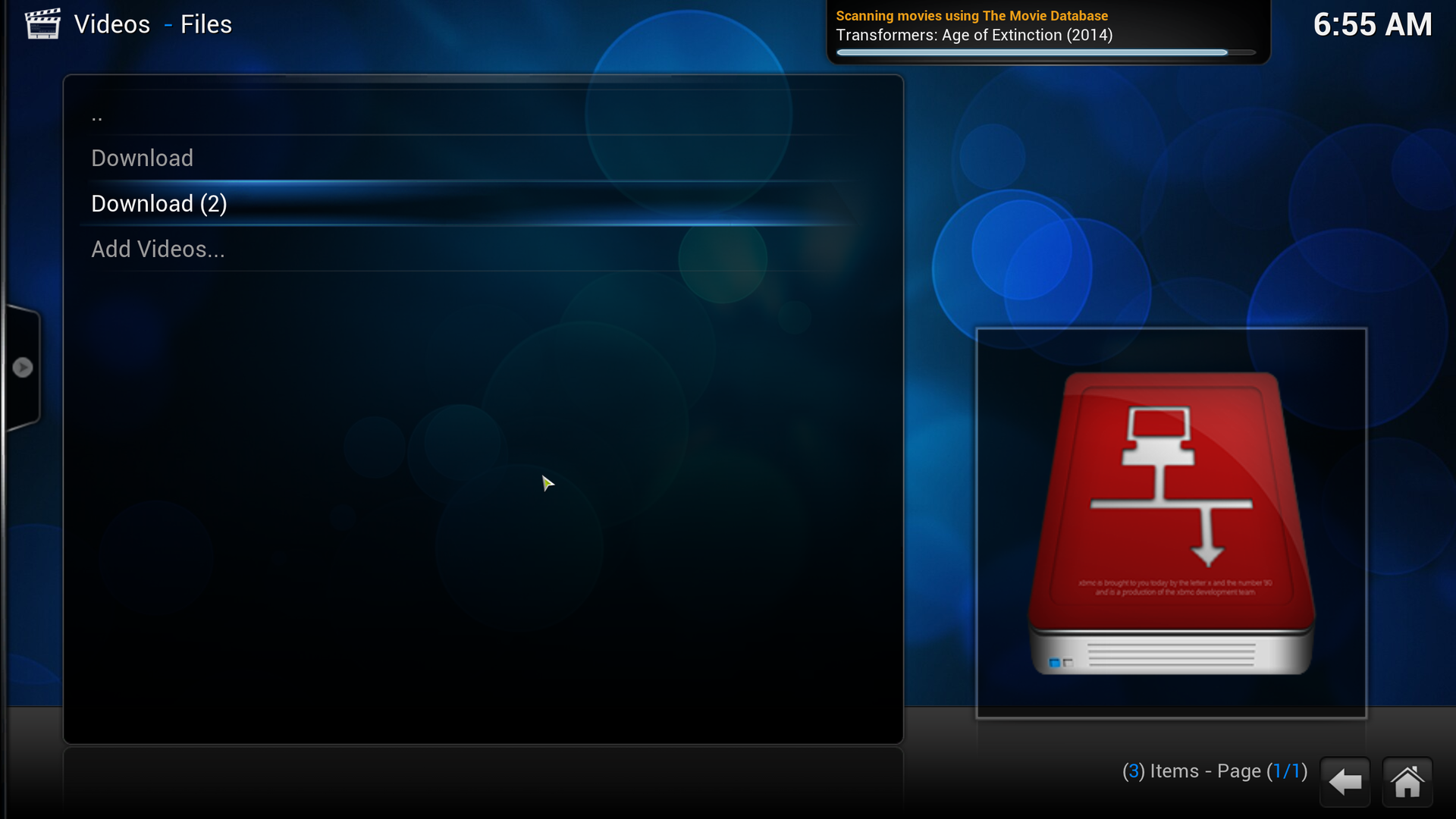

Одна из главных «фишек» HS-251 — это возможность подключить устройство напрямую к телевизору (при помощи интерфейса HDMI) и тем самым превратить его в полноценный медиаплеер. Для этого необходимо установить для QTS пакет HD Station. Он включается в себя множество подпрограмм. Основная — это популярный медиаплеер XBMC (Xbox Media Center). Он поддерживает воспроизведение видео в формате 4K, а также звука в HD. Сам плеер на железе HS-251 работает достаточно шустро. Дополнительно отмечу продуманную каталогизацию файлов с добавлением подробнейшего описания. Но самое главное — это абсолютная всеядность XBMC.

Arrows-left
Arrows-right
Reload
1 / 3

Работа с XBMC

Есть возможность установки таких браузеров, как Google Chrome и Mozilla Firefox. Сетевое хранилище поддерживает подключение клавиатуры и мыши, поэтому доступ в интернет будет максимально облегчен.

В состав HD Station входит множество других приложений. Например, есть приложение YouTube. Есть каталогизатор онлайн-радиостанций. Есть поддержка популярного музыкального сервиса Spotify.

HD Station

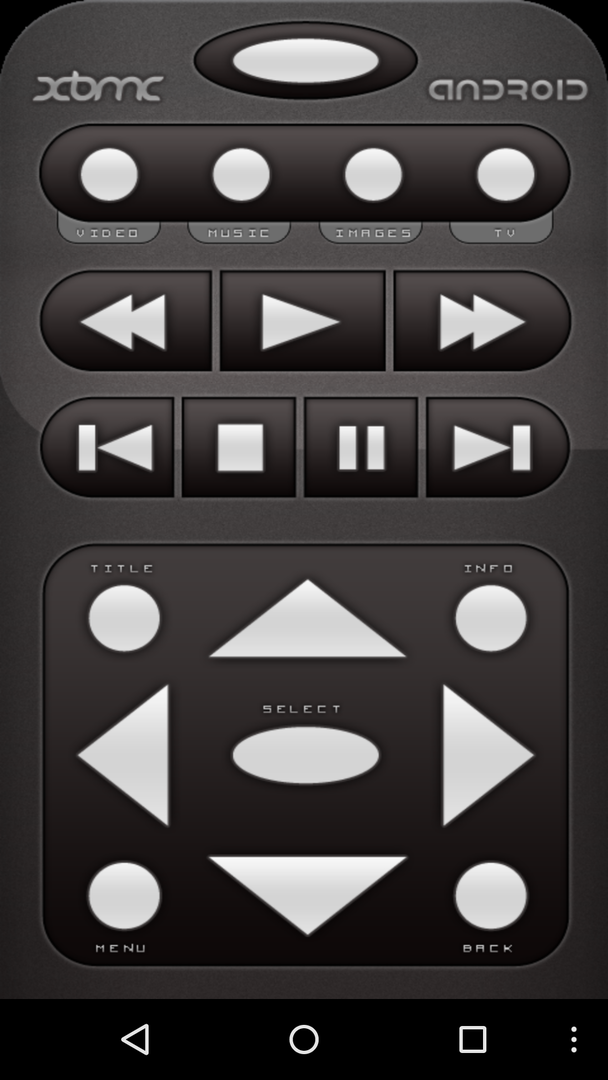

XBMC выбран неспроста. Помимо того, что этот медиаплеер оснащен открытым исходным кодом (следовательно, он может быть модернизирован и адаптирован под любой тип устройств), данный проигрыватель может управляться при помощи MCE-совместимого дистанционного пульта управления (HS-251 оснащен ИК-портом), а также при помощи смартфона или планшета. Есть у QNAP и собственное приложение под название Qremote. Оно позволяет управлять приложениями, интегрированными в HD Station.

Arrows-left
Arrows-right
Reload
1 / 3

Использование смартфона в роли дистанционного пульта управления

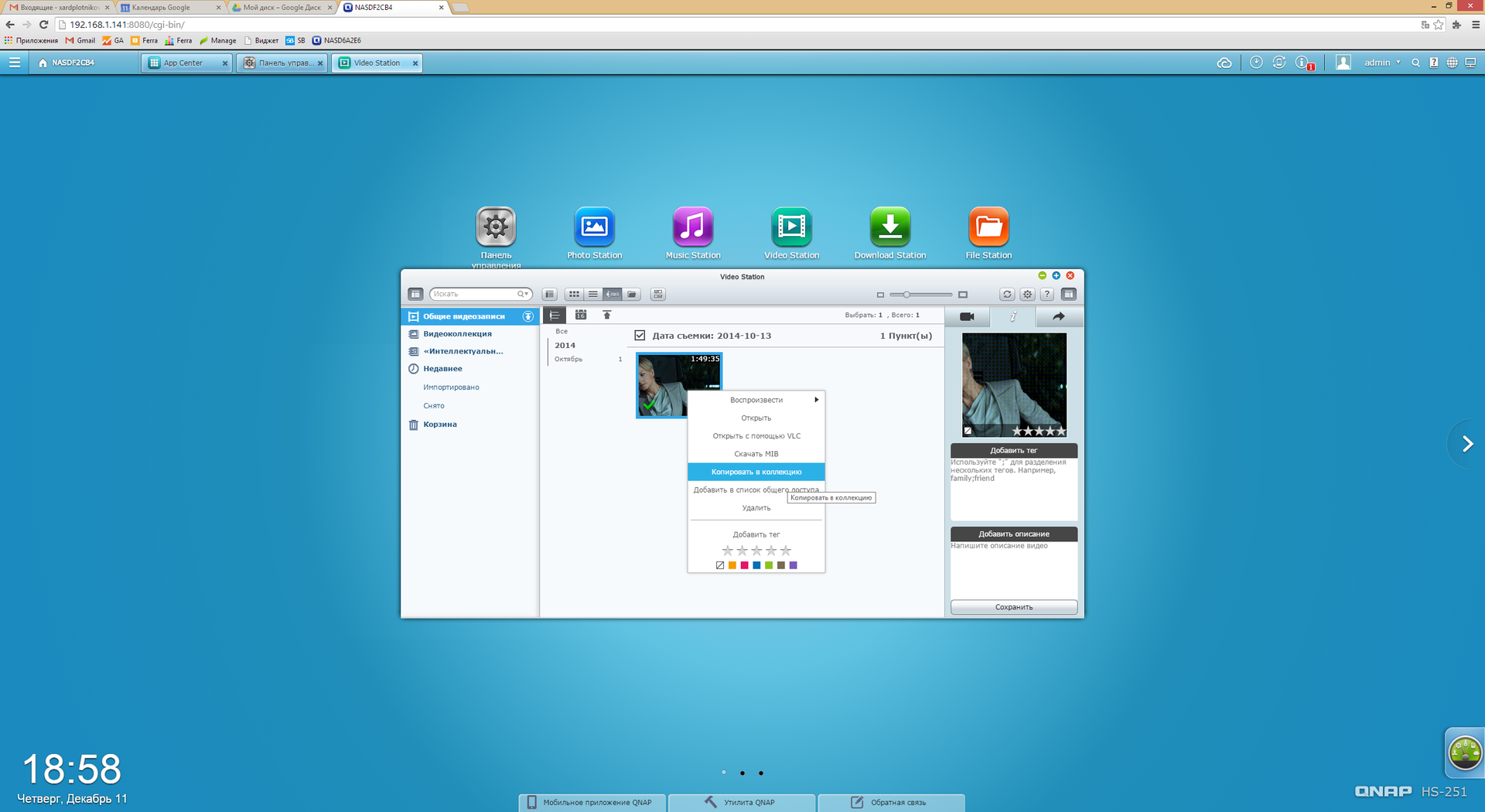

Как всегда, операционная система QTS оснащена пакетом Video Station. Это удобный каталогизатор, распределяющий хранящееся на сервере видео по дате. Он оснащен простеньким плеером. Есть возможность просмотра роликов прямо в браузере при помощи расширения VLC.

Arrows-left
Arrows-right
Reload
1 / 3

Работа с Video Station

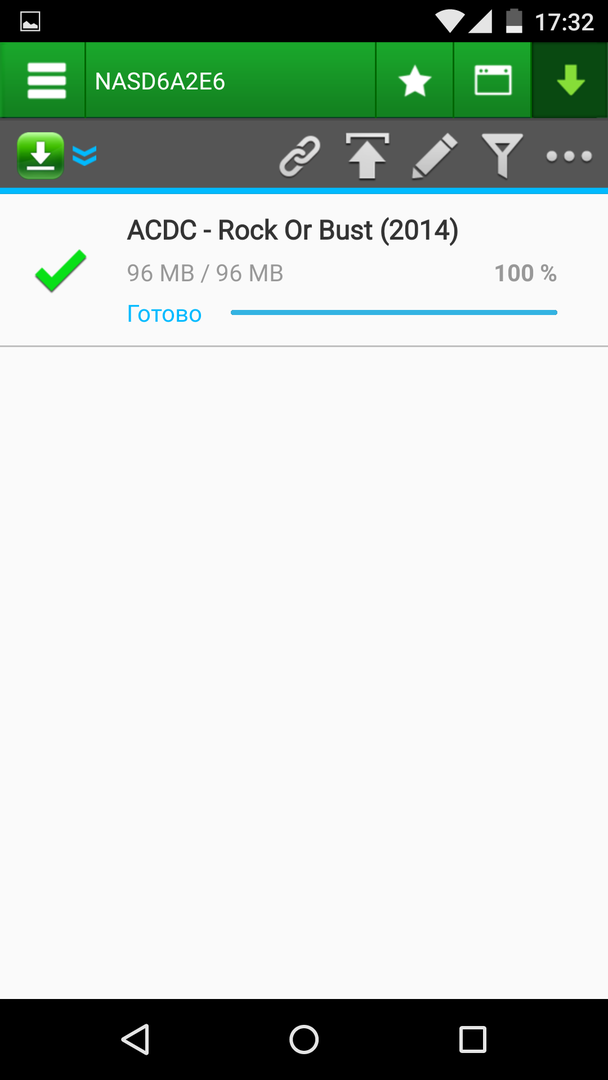

Немного расскажу про работу с мобильным приложением Qget. Утилита позволяет не пользоваться лишний раз персональным компьютером при поиске, например, торрент-ссылок. Просто введите в строке поиска Qget название того файла, который вы ищете, а затем добавьте его в список скачивания. Удобно, ибо экономит время. К тому же Qget оснащен встроенным браузером, при помощи которого вы можете зайти на любой торрент-трекер, скачать адрес magnet-ссылки и опять же «скормить» его приложению.

Arrows-left
Arrows-right
Reload
1 / 2

Работа с Qget

Работа с музыкальными файлами

Продолжаем изучать мультимедийные функции QTS 4.1. Для работы с музыкальными файлами предназначен пакет Music Station. Программа действует по принципу Video Station, а именно каталогизирует файлы по исполнителю, альбому и жанру. Есть возможность синхронизации с Qsync, а также возможность создавать собственные плейлисты.

В Music Station также входит большое число радиостанций.

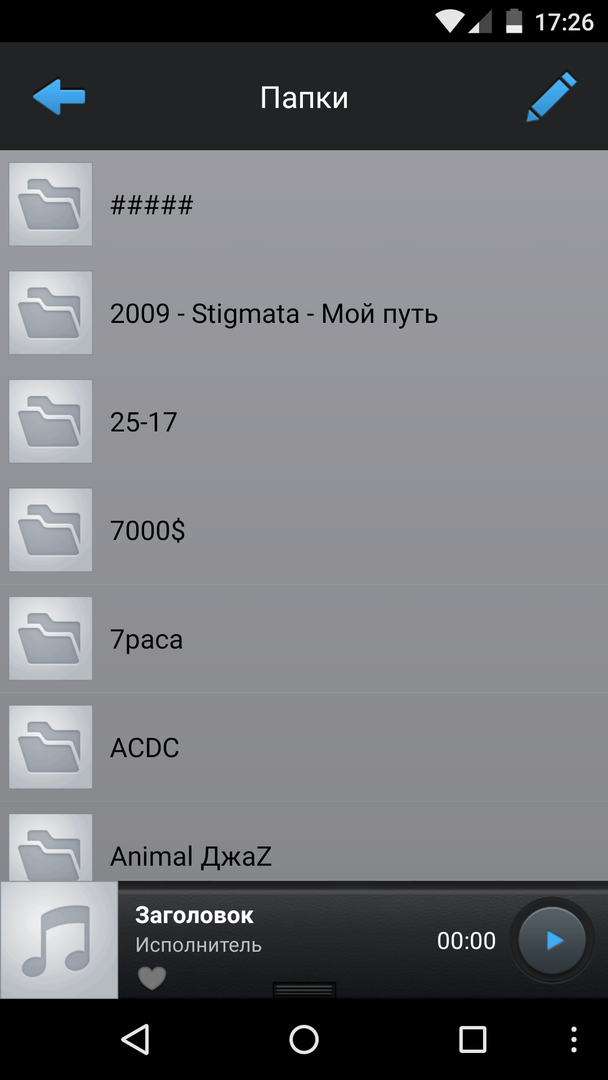

Для синхронизации пакета Music Station с мобильными устройствами компания предоставила приложение Qmusic. Принцип работы утилиты тот же. Так что при хорошем соединении вы в любой момент времени можете послушать свои любимые композиции, хранящиеся на сервере. Есть возможность загрузки файлов.

К сожалению, Qmusic не распознает русский язык в описании композиций.

Arrows-left
Arrows-right
Reload
1 / 3

Работа с Qmusic

Универсальный планировщик и записная книжка

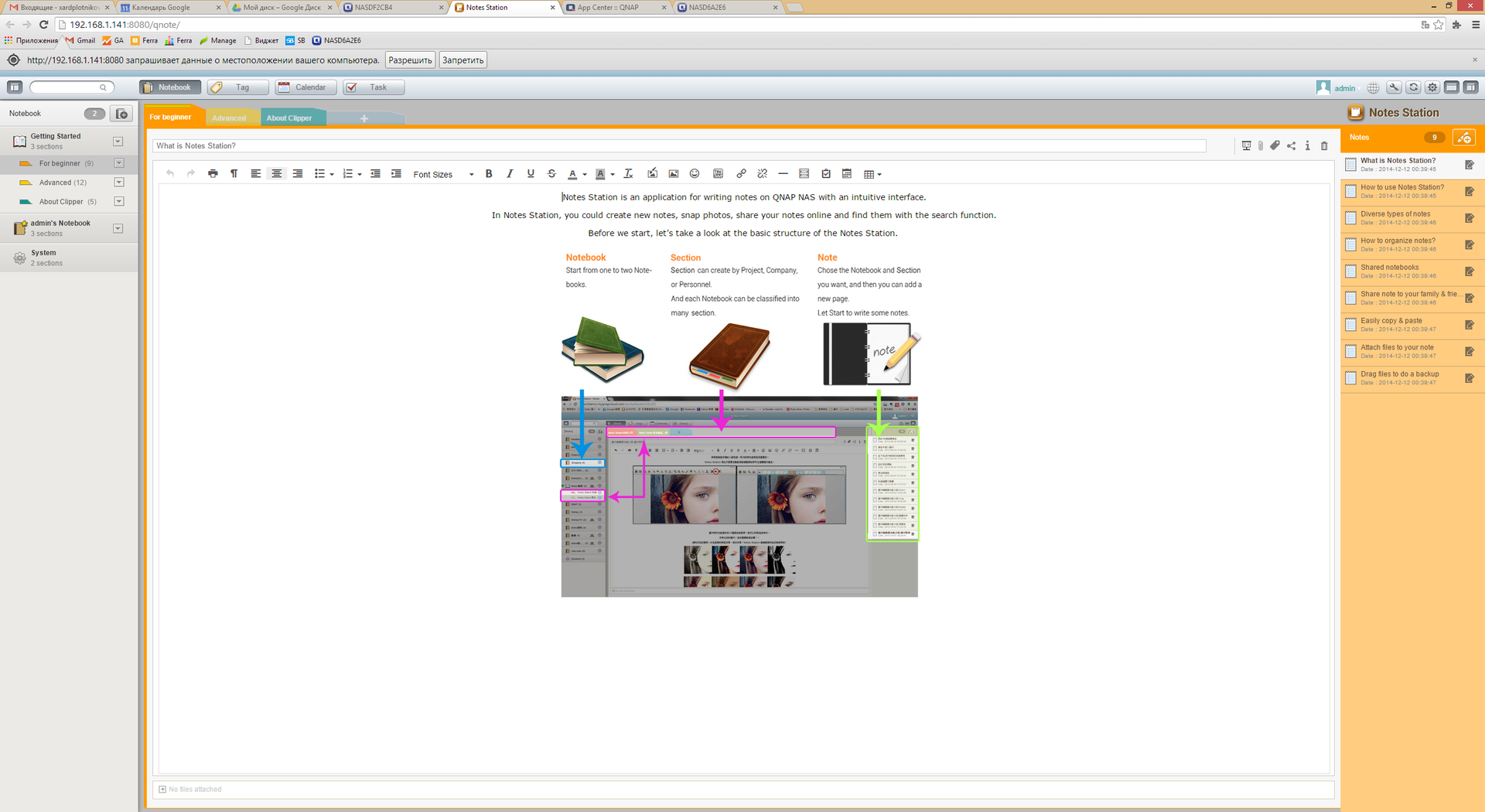

Достаточно эффективно в QTS 4.1 реализован универсальный планировщик Note Station. Да, сейчас для любого мобильного устройства есть специальные приложения, позволяющие вести календарь, а также совершать всевозможные заметки. Однако Note Station позволяет объединить все устройства пользователя и хранить ценную информацию на одном сервере. Сам пакет выступает в роли достаточно продвинутого облачного органайзера. Так, вы можете работать с текстовыми файлами. «Блокнот» позволяет совершать всевозможные записи. Причем система располагает весьма продвинутым текстовым редактором, который позволяет вставлять изображения, видеоролики, гиперссылки, а также применять заготовленные шаблоны. Есть возможность расшаривать записи и вести коллективную переписку.

В Note Station интегрирован календарь, тэги и панель задач. Так что пакет может стать хорошим помощником в условиях плотного рабочего графика, когда расписана буквально каждая минута.

Arrows-left
Arrows-right
Reload
1 / 3

Работа с Note Station

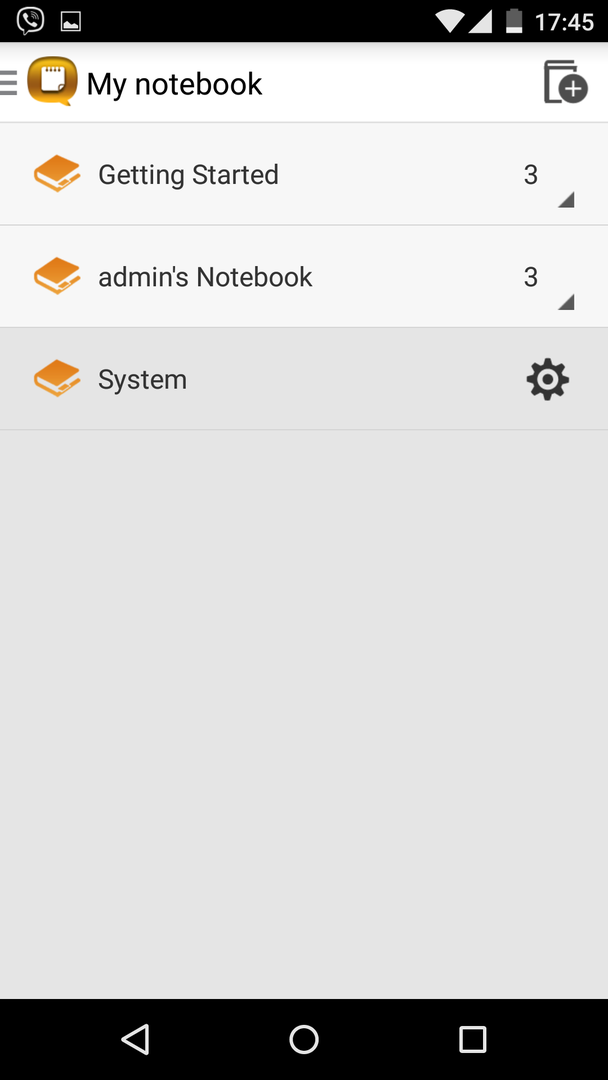

Для синхронизации Note Station с мобильными устройствами разработано приложение Qnotes. Пользователь получает доступ к своим блокнотам, календарю и todo-листу. Есть возможность редактировать записи, прикреплять к ним фотографии, а также звуковые записи с диктофона.

Arrows-left
Arrows-right
Reload
1 / 3

Работа с Qnotes

Станция виртуализации

Прибывшая к нам модель оснащена 2 Гбайт оперативной памяти. Поэтому для нее доступен пакет Virtualisation Station. Станция виртуализации позволяет создавать несколько виртуализированных рабочих мест. Поддерживаются операционные системы Windows, Linux и Unix. Есть поддержка технологии QvPC. А это значит, что NAS от QNAP может быть превращен в персональный компьютер. Для этого к нему лишь необходимо подключить клавиатуру, мышь и дисплей (при помощи порта HDMI).

Пакет Virtualisation Station предлагает следующие опции:

  • поддержка различных операционных систем;
  • работа с ВМ как с удаленными рабочими столами;
  • быстрое создание виртуальных машин;
  • импорт/экспорт виртуальных машин;
  • моментальные снимки;
  • выдача прав пользователям;
  • подключение USB-устройств (сквозное USB-подключение).

Работа с Virtualisation Station

Работа с IP-камерами

Модель HS-251 имеет предустановленную лицензию на подключение двух IP-камер. При необходимости можно приобрести еще лицензии. Управление IP-камерами осуществляется при помощи пакета Surveillance Station, который поддерживает свыше 1400 моделей. Можно создать 32 пользовательских аккаунта с гибким распределением по группам с различными правами на операции мониторинга, воспроизведения и PTZ-управления. При задействовании нескольких NAS от QNAP вы можете вести мониторинг всех используемых камер с одного ПК. Пакет располагает обширными функциями для осуществления записи по тревоге, когда происходит любой из пяти типов событий: обнаружение движения, срабатывание сигнализации, обрыв связи, сбой при записи и настроенный пользователем. При этом каждый тип события может быть привязан к семи ответным действиям: запись, PTZ-управление, включение сигнализации, уведомление по электронной почте, уведомление по SMS, звуковой сигнал и заданное пользователем.

В пакет HD Station входит расширение Surveillance Station (Local display), позволяющее просматривать в режиме реального времени записи с камеры на подключенном по HDMI мониторе/телевизоре.

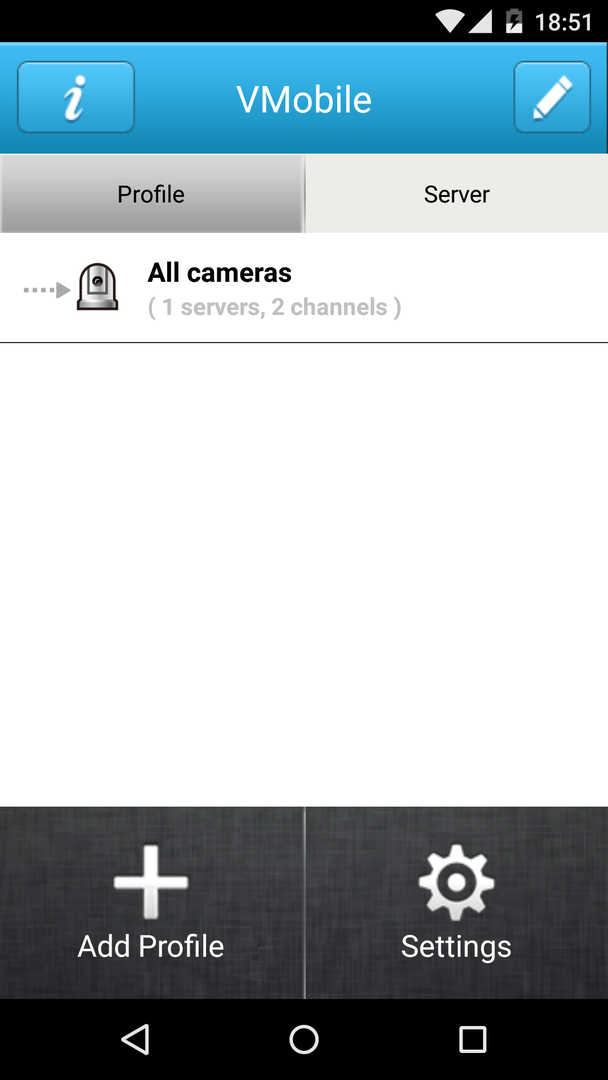

К сожалению, в моем распоряжении не оказалось IP-камеры. Отмечу лишь, что для Surveillance Station Pro разработана мобильная утилита Vmobile. С ее помощью вы можете получить доступ ко всем камерам, подключенным к NAS.

Arrows-left
Arrows-right
Reload
1 / 3

Работа с VMobile

Вывод

Все эпитеты, которыми я охарактеризовал в свое время модель HS-210 (напомню, устройство получило награду «Лучший дизайн»), можно смело транслировать и в адрес старшей модели HS-251. Это стильное и очень симпатичное сетевое хранилище. Оно будет отлично смотреться, например, в гостиной комнате, рядом с телевизором. Отрадно, что производитель при создании подобного типа устройств, предназначенных для домашнего использования, стремится отойти от классических канонов.

HS-251, помимо дизайна, имеет ряд других весьма заметных достоинств. Во-первых, он оснащен достаточно производительным железом. Тестирование показывает, что модель HS-251 оказывается заметно быстрее HS-210. При этом особенности системы-на-кристалле позволяют эффективно использовать такие функции, как, например, транскодирование.

Во-вторых, HS-251 — это весьма функциональный сервер. Операционная система QTS обладает большим числом опций, увеличить которые всегда можно за счет установки дополнительных пакетов. Хранилище оснащено видеовыходом HDMI, а потому может быть напрямую подключено к телевизору. Пакет HD Station превращает этот NAS в самый настоящий медиаплеер, а мобильные приложения XBMC и Qremote позволяют использовать любой мобильный гаджет в качестве дистанционного пульта управления.

В-третьих, HS-251 неприхотлив в эксплуатации. В качестве элементной базы лично у меня сомнений нет. К тому же приятно, что модель оснащена полностью пассивным охлаждением.

Пожалуй, единственным недостатком этого устройства можно назвать его высокую стоимость. К сожалению, в сложившейся экономической ситуации она растет очень быстро. Если еще в сентябре HS-251 стоил в среднем 30 000 рублей, то сегодня эту модель можно купить приблизительно за 44 000 рублей. А ведь к ней еще необходимо докупить два жестких диска, которые, что неудивительно, тоже заметно дорожают.

QNAP HS-251
Плюсы:Минусы:
Великолепный дизайн;Высокая стоимость.
Высокая функциональность;
Большое число мультимедийных функций;
Достойная производительность;
Бесшумная работа.
Высокая функциональность;
Большое число мультимедийных функций;
Достойная производительность;
Бесшумная работа.
