Властелин дисков: одна башня. Обзор сетевого хранилища Thecus N8850

Лаборатория Ferra.ru постоянно тестирует сетевые хранилища для дома и небольшого офиса. Обычно мы обращаем внимание читателей на модели, способные вместить не больше четырех накопителей. Однако в этот раз к нам прибыл очень мощный NAS, позволяющий предоставить группе пользователей ни много ни мало 48 Тбайт дискового пространства!
Властелин дисков: одна башня. Обзор сетевого хранилища Thecus N8850

Компания Thecus является уверенным игроком в отрасли серверных решений хранения информации. Фирма выпускает интересные устройства, предназначенные как для домашнего использования, так и для предприятий. В этом году мы имели честь протестировать модель начального уровня N2310, которая оставила в основном положительные впечатления. Однако в этот раз к нам в тестовую лабораторию прибыло гораздо более серьезное устройство.

Модель N8850 — это 8-дисковый NAS, собранный в Tower-корпусе и построенный на базе весьма производительного х86-железа. Данное решение позиционируется как универсальная система хранения данных, которую можно использовать как в масштабах небольшого предприятия, так и в офисе. Ведь далеко не каждый может позволить установить у себя в помещении стоечное оборудование. В таком случае решение напрашивается само собой — это сервер форм-фактора Tower.

Thecus N8850

Thecus N8850

Технические характеристики

Сетевое хранилище N8850 входит в состав линейки «Для предприятий — башня». Это промежуточное решение, так как младшая модель N6850 располагает шестью отсеками для установки жестких дисков, а старшая N10850 — десятью. Основой N8850 служит двухъядерный процессор Core i3-2120, функционирующий на частоте 3,3 ГГц. Младшая модель может похвастать наличием двухъядерного Pentium G620 на 2,6 ГГц, а старшая — четырехъядерным Xeon E3-1225 на 3,1 ГГц. Все три решения выглядят очень интересно и перспективно. Давайте знакомиться с новинкой поближе.

Thecus N8850
Центральный процессор
Оперативная память
Число посадочных мест для жестких дисков
Уровни RAID
Интерфейсы
Слоты расширения
Блок питания
Сеть
Размеры
Вес (без дисков)
Дополнительно
Цена (без дисков)
Price.ru

Область применения «башен» от Thecus достаточно обширна. Конкретно модель N8850 подойдет для небольшого офиса. Устройство поддерживает работу с облачными сервисами. Плюс для более удобного управления разработана серия программного обеспечения, позволяющего получить доступ к NAS даже с мобильных устройств из любой точки нашей планеты.

Устройство поддерживает большое число накопителей: от классических жестких дисков до SSD. С полным списком вы можете ознакомиться по приведенной ссылке. От себя лишь добавлю, что N8850 поддерживает винчестеры объемом 6 Тбайт. Именно поэтому в самом начале я и написал про 48 Тбайт потенциально возможного дискового пространства.

Область применения Thecus N8850

Область применения Thecus N8850

Почему такие серверы называют «башнями»? Тут все просто. Эти названия устройства получили по аналогии с компьютерными корпусами форм-фактора Tower. Действительно, внешне N8850 очень похож на системный блок. По сути, сервер им и является.

Thecus N8850, вид спереди

Thecus N8850, вид спереди

Особенности конструкции и аппаратная составляющая

Итак, корпус N8850 на 99% выполнен из металла. Выглядит прочно и надежно. Пластиковые у сервера только область с сенсорными клавишами и защитная панель дисплея. Поставляется устройство вместе с винтами для закрепления накопителей в рэках, кабелем питания, бумажной документацией и патч-кордом. Важное дополнение: на тестирование N8850 приехал к нам уже забитый под завязочку восемью жесткими дисками HGST HDN724040AL. Отмечу, что это специальные жесткие диски, разработанные специально для применения в NAS. Перечислю их основные характеристики.

HGST HDN724040AL
ЛинейкаNAS Desktop Drive Kits
Номинальный объем4 Тбайт
Форм-фактор3,5 дюйма
Скорость вращения шпинделя7200 об/мин
ИнтерфейсSATA 3.0 (6 Гбит/с)
Кэш128 Мбайт
Время наработки на отказ1 000 000 часов
Размеры101x146x26,1 мм
Вес0,84 кг
Гарантия3 года

На переднюю панель выведено сразу два порта USB 2.0 и еще два разъема, но USB 3.0. Ниже расположена клавиша включения. Вообще у N8850 все органы управления — сенсорные. Остальные кнопки расположены под экраном.

Отсеки для жестких дисков прикрыты металлической дверкой. Инженеры Thecus во время конструирования избрали вертикальное расположение шасси. У каждого металлического рэка есть замок. Ключи идут в комплекте. Также отсеки для винчестеров оснащены LED-индикаторами. N8850 поддерживает такие функции, как Online RAID Migration/Expansion, Auto-rebuild, Hot-swap и Hot Spare.

Thecus N8850, вид спереди с открытой крышкой

Thecus N8850, вид спереди с открытой крышкой

Сетевое хранилище может похвастать наличием монохромного экрана, который, в свою очередь, может выводить следующую информацию:

  • актуальный IP-адрес устройства;
  • параметры кулера CPU;
  • параметры системных вентиляторов;
  • имя хоста;
  • время и дату.

Слева от экрана расположены индикаторы активности как самого устройства, так и USB с LAN.

Thecus N8850, дисплей и функциональные клавиши

Thecus N8850, дисплей и функциональные клавиши

Устройство монолитно. На поверхности стоит при помощи четырех крупных ножек. Производителем предполагается установка на поверхности исключительно в вертикальном положении.

Thecus N8850, вид сбоку

Thecus N8850, вид сбоку

Задняя панель может похвастать большим числом разъемов. Во-первых, сюда выведены два LAN-порта. LAN1 может одновременно выполнять роль WAN. Для разводки Ethernet используется два контроллера 82574L от Intel, зарекомендовавшие себя только с лучшей стороны. Во-вторых, здесь распаяно еще по два USB 2.0 и USB 3.0. Есть порт eSATA и видеовыход HDMI. Следовательно, хранилище можно подключить напрямую к телевизору. Осталось перечислить три 3,5-мм разъема типа «джек», COM и 3,3-вольтовые клеммы.

Снизу расположен блок питания мощностью 400 Вт. Производитель заявляет, что устройство сертифицировано согласно стандарту 80 PLUS. Следовательно, имеет высокий уровень КПД. Еще один примечательный момент — наличие двух прорезей для плат расширения. Впрочем, об этом мы поговорим чуть позже.

Устройство оснащено четырьмя активными элементами охлаждения. Один вентилятор входит в состав кулера для центрального процессора. Еще один предназначен для охлаждения элементов блока питания. За отвод тепла от жестких дисков отвечают сразу два 120-мм вентилятора San Ace 9S121M401.

Thecus N8850, вид сзади

Thecus N8850, вид сзади

Для поддержки восьми накопителей используется RAID-контроллер SiI 3132 от Silicon Image.

Thecus N8850, посадочные места для жестких дисков

Thecus N8850, посадочные места для жестких дисков

Боковые стенки, а также верхняя крышка снимаются достаточно легко. Для этого необходимо открутить винты, расположенные сзади. Сетевое хранилище имеет большой набор функций по работе с ISO-образами. Поэтому в случае необходимости пользователь может самостоятельно докупить и установить оптический привод. С учетом того, что популярность данного типа носителей потихоньку сходит на нет, производитель не стал комплектовать N8850 «резаком».

Thecus N8850, место для установки оптического накопителя

Thecus N8850, место для установки оптического накопителя

Thecus N8850, печатная плата функциональной панели и клавиш управления

Thecus N8850, печатная плата функциональной панели и клавиш управления

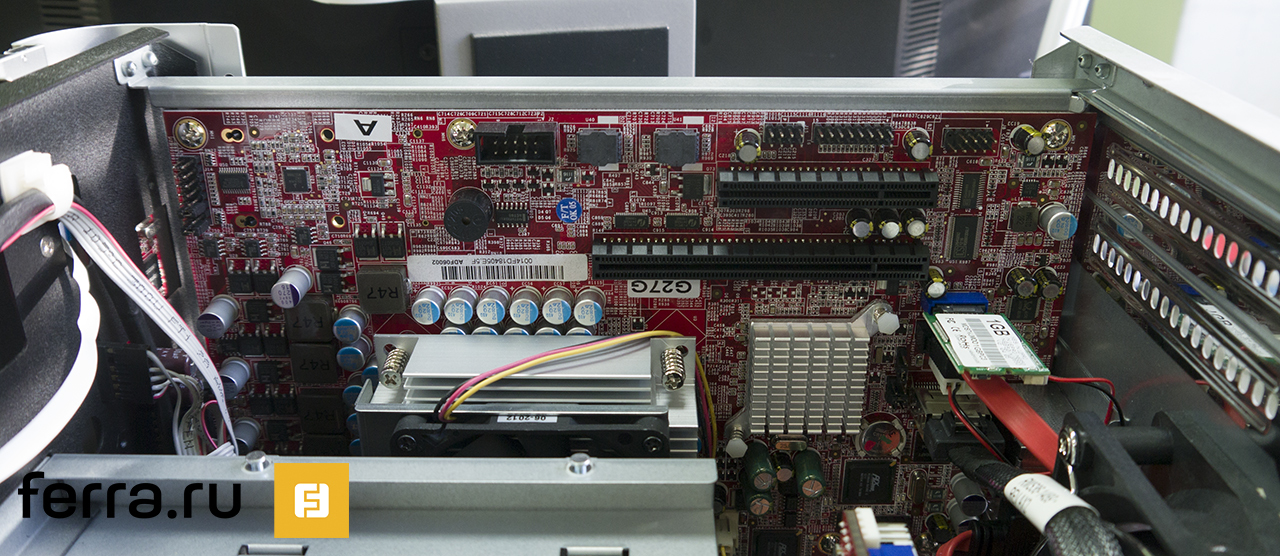

Еще одним подспорьем для апгрейда могут послужить два слота PCI Express. Причем сюда могут быть установлены полноформатные дискретные платы. Это может быть, например, дополнительный сетевой контроллер. Или же плата с разъемами USB 3.0.

Основа N8850 — центральный процессор Intel Core i3-2120, функционирующий на частоте 3300 МГц. Данное решение имеет два физических ядра, но поддерживает технологию Hyper-Threading. Сам процессор построен на базе архитектуры Sandy Bridge. Есть поддержка технологии Quick Sync.

Thecus N8850, система охлаждения центрального процессора

Thecus N8850, система охлаждения центрального процессора

Core i3-2120 имеет встроенные двухканальный контроллер DDR3-1333. Поэтому в системе используется два модуля оперативной памяти производства компании Transcend соответствующего стандарта с общим объемом 4 Гбайт. Однако материнская плата имеет четыре слота DIMM, что позволяет самостоятельно нарастить объем ОЗУ.

Thecus N8850, используемая оперативная память

Thecus N8850, используемая оперативная память

К качеству сборки претензий у меня не возникло. Все сделано достаточно грамотно. Сервер оснащен хорошим железом и обладает достойной аппаратной функциональностью. Радуют и гибкие возможности по апгрейду. Пожалуй, можно слегка поворчать лишь насчет отсутствия у N8850 оптического привода.

Программное обеспечение

Набор программного обеспечения включает в себя не только решения для настольных систем, но и приложения для мобильных устройств.

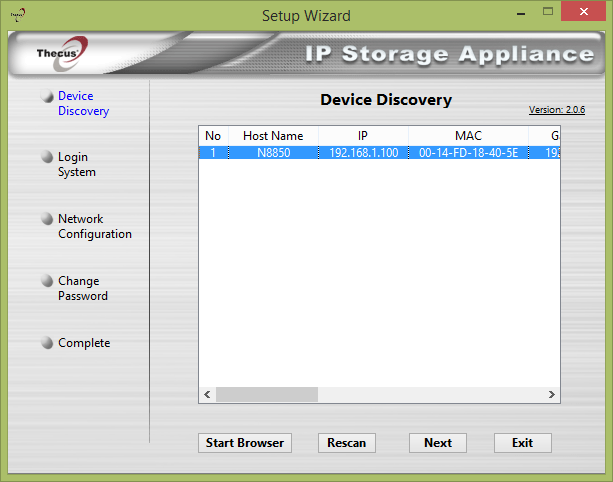

Утилита Thecus Setup Wizard, как нетрудно догадаться, помогает пользователю отыскать в сетевом окружении подключенный NAS и выполнить его первоначальную настройку. Задачка простая даже для начинающих пользователей.

Приложение Thecus Backup Utility позволяет архивировать на сетевой накопитель в ручном или автоматическом режиме конкретные папки или целый диск.

Программное обеспечение Thecus Backup Utility

Программное обеспечение Thecus Backup Utility

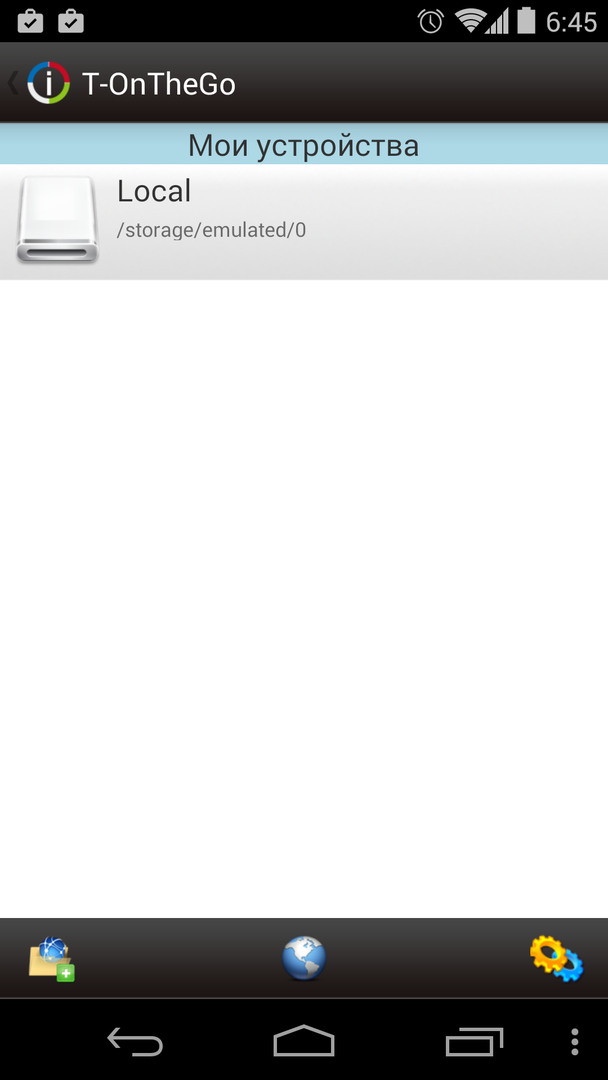

Для мобильных устройств разработано два приложения: T-OnTheGo (Android и iOS) и Dashboard (Android и iOS). Независимо от того, как далеко пользователь находится от своего NAS, при наличии выхода в Интернет он сможет без проблем управлять своими данными. T-OnTheGo позволяет установить подключение к локальным дискам, серверам WebDAV, а также к Dropbox. Пользователи смогут организовать файлы, осуществлять резервное копирование данных и даже проигрывать более 20 видов медиафайлов (включая MKV, AVI, RMVB, DIVX, VOB) непосредственно на своем смартфоне. Для iOS пользователей имеется поддержка AirPlay на Apple TV.

Приложение предлагает следующий спектр возможностей:

  • управление файлами;
  • загрузка фотографий и видео с камеры и из фото библиотеки;
  • просмотр фотографий с помощью новой функции Auto-Thumbnail;
  • проигрывание видео напрямую с Thecus NAS (даже через AirPlay);
  • добавление сервера WebDAV к Thecus NAS.

Программа Dashboard позволяет заходить в NAS по локальной или удаленной сети и просматривать статус сетевого накопителя, а также выполнять ряд административных функций.

Операционная система — ThecusOS 5

Я не случайно завел речь про сетевое хранилище N2310, которое наша тестовая лаборатория тестировала ранее. Дело в том, что это устройство поддерживает операционную систему ThecusOS 6, которая построена на базе Linux. N8850 тоже относится к NAS на основе Linux, однако этот сервер работает под управлением ThecusOS 5. На момент тестирования актуальной считалась прошивка под номером V2.05.06. Данная 64-битная операционная система имеет классический внешний вид, разделенный на основные категории. Производитель акцентировал внимание пользователя на девяти главных атрибутах:

  • «Сведения о системе»;
  • «Управление системой»;
  • «Установки сети»;
  • «Хранилище»;
  • «Аутентификация пользователей и групп»;
  • «Сетевая служба»;
  • «Сервер приложений»;
  • «Резервное копирование»;
  • «Внешнее устройство».

Рассмотрим ThecusOS 5 подробнее.

После настройки NAS при помощи Thecus Setup Wizard мы можем перейти к веб-интерфейсу устройства. Дефолтный логин и пароль составляют admin/admin. Также вы можете сразу обратиться к модулям расширения хранилища.

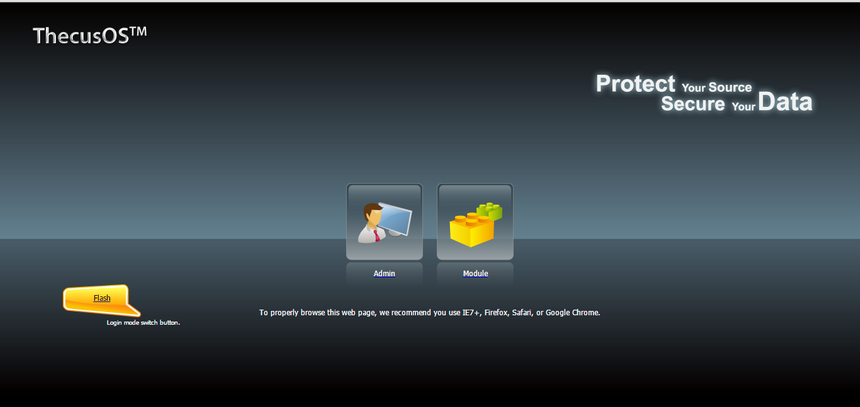

Окно входа в ThecusOS

Окно входа в ThecusOS

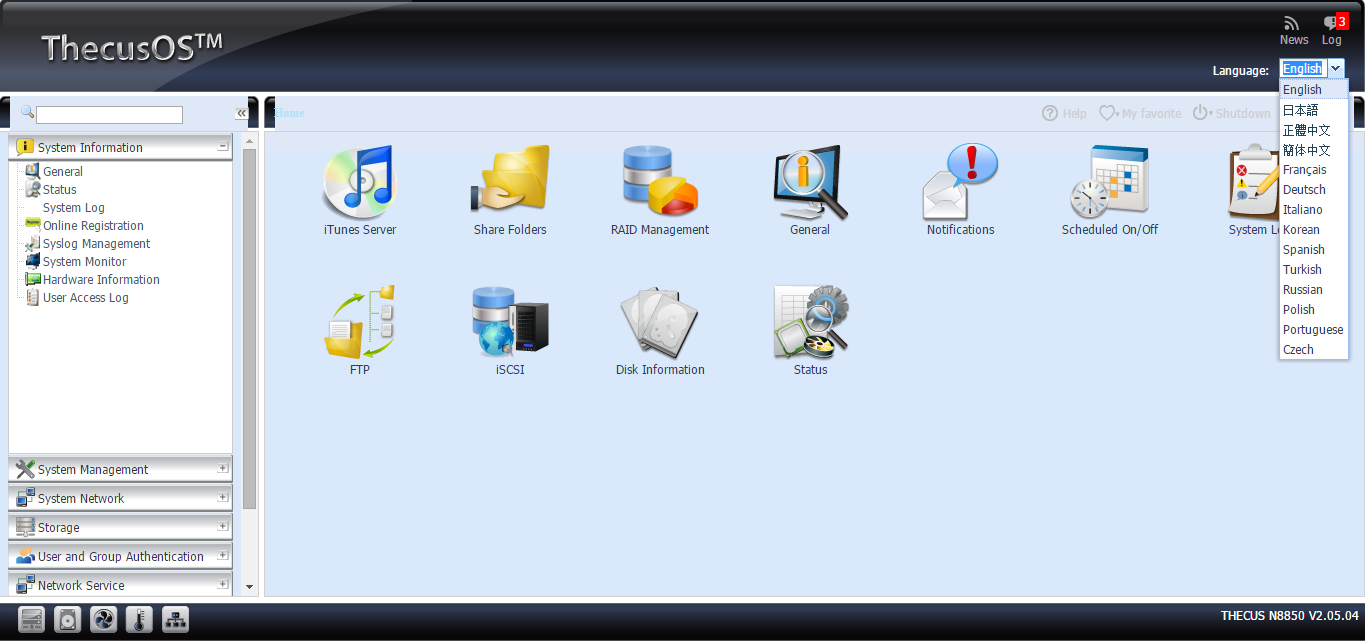

Операционная система имеет лаконичный дизайн. Все настройки сконфигурированы логично и понятно. ThecusOS локализована сразу на несколько языков. В том числе и на русском. Правда, перевод нельзя назвать полным. Некоторые моменты доступны только на английском.

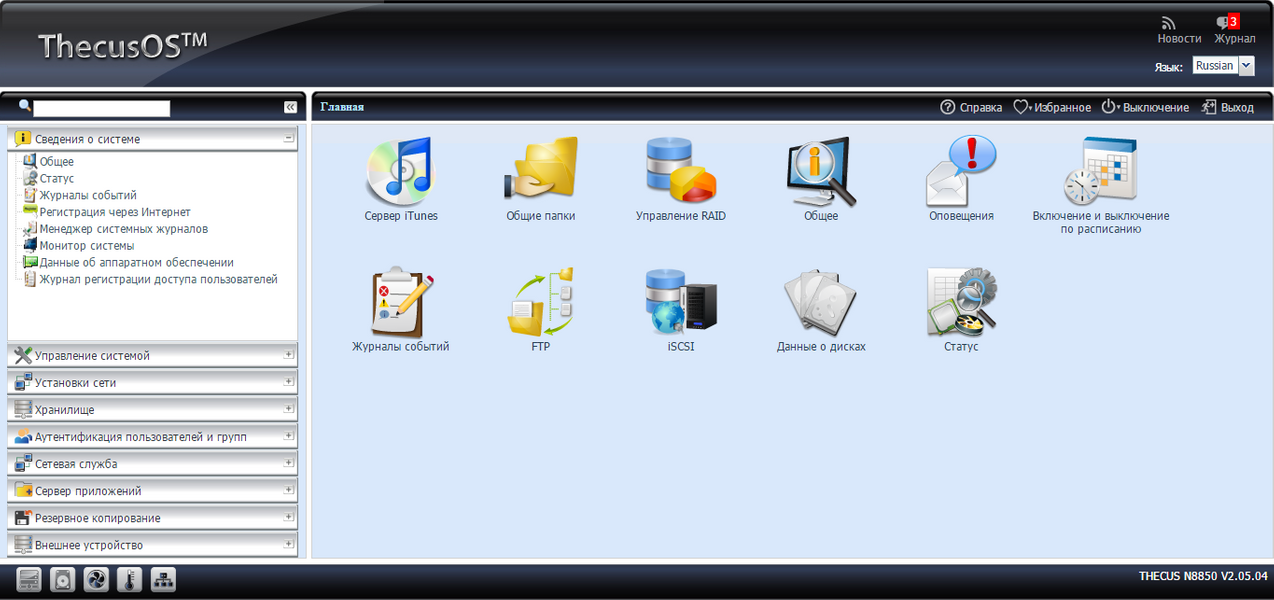

Главное меню визуально можно разделить на несколько частей. Больше всего места занимает рабочий стол, на котором расположены основные функции ThecusOS. Добавлять сюда элементы можно при помощи клавиши «Избранное». Слева находится проводник с основными разделами. В правом верхнем углу расположены клавиши вызова новостей и системного журнала, в левом нижнем углу — виджеты «Управление RAID», «Информация о дисках», «Вентилятор», «Температура» и «Сеть».

Перейдем к рассмотрению основных разделов ThecusOS 5. Первый пункт — меню «Сведения о системе». Здесь расположены все опции, которые в режиме реального времени следят за параметрами системы. Вы можете узнать данные об аппаратном обеспечении, просмотреть события, а также зарегистрировать устройство в Интернет. ThecusOS 5 имеет весьма информативный журнал, в который записываются все события. Есть возможность упорядочить события по категории («Информация», «Неверно», «Ошибка»), а также по типу системы (FTP, Samba, SSH, AFP, iSCSI).

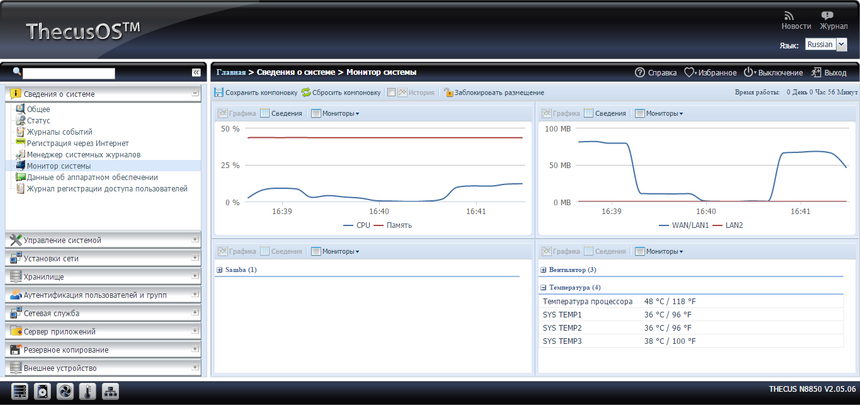

Раздел «Сведения о системе»

Раздел «Сведения о системе»

В разделе «Управление системой» производятся манипуляции непосредственно над сетевым накопителем. Здесь расположены опции, позволяющие настроить дату и время, оповещения, расписания включения/выключения устройства и многое другое. В этом меню можно обновить версию прошивки. Доступно как классическое «скармливание» заранее скачанного файла, так и автоматический апгрейд операционной системы.

N8850 поддерживает протокол SNMP. Есть функции Wake-On-LAN и включения/выключения устройства по расписанию.

Раздел «Управление системой»

Раздел «Управление системой»

Раздел «Установки сети» логичен и понятен. Здесь можно настроить параметры DNS, WAN/LAN1 и LAN2. Есть поддержка DHCP/RADVD. Есть возможность агрегации каналов.

N8850 поддерживает IPv6.

Раздел «Установки сети»

Раздел «Установки сети»

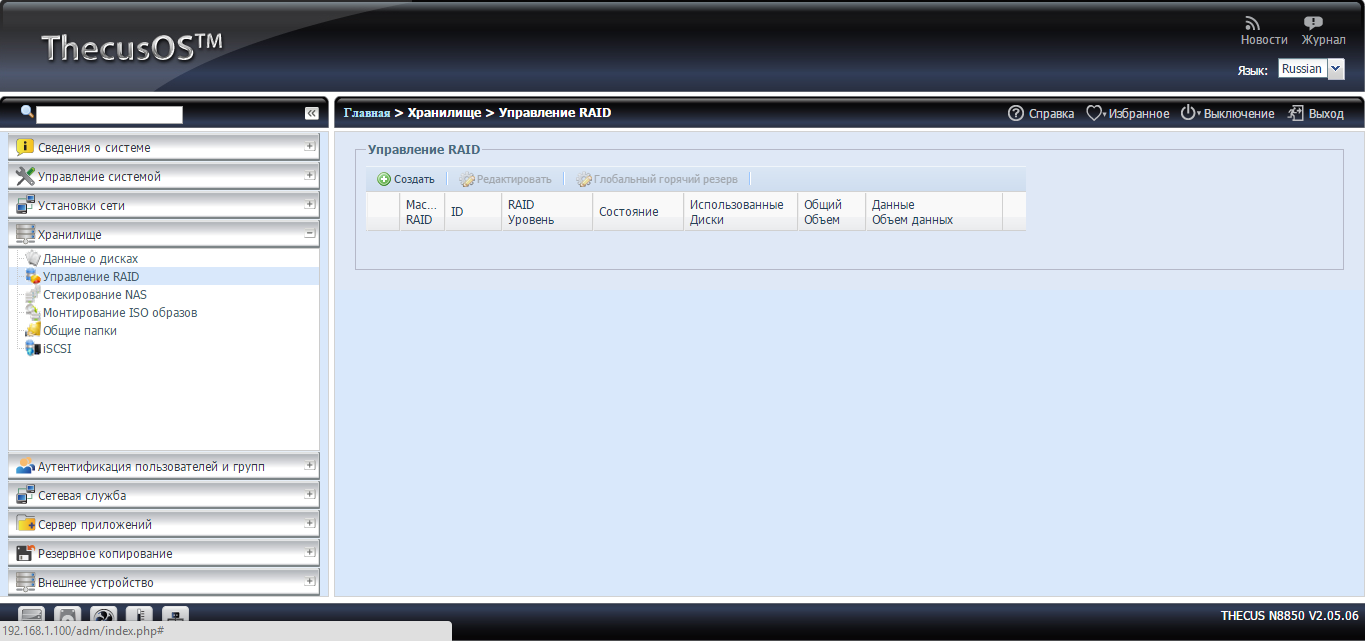

В разделе «Хранилище» проводятся основные манипуляции по настройке дискового пространства сервера. Напомню, что N8850 поддерживает RAID уровней 0/1/5/6/10/50/60, а также JBOD. Есть возможность задавать шифрование томов при помощи 256-битного алгоритма AES.

Здесь же происходит монтирование ISO-образов.

Есть поддержка iSCSI.

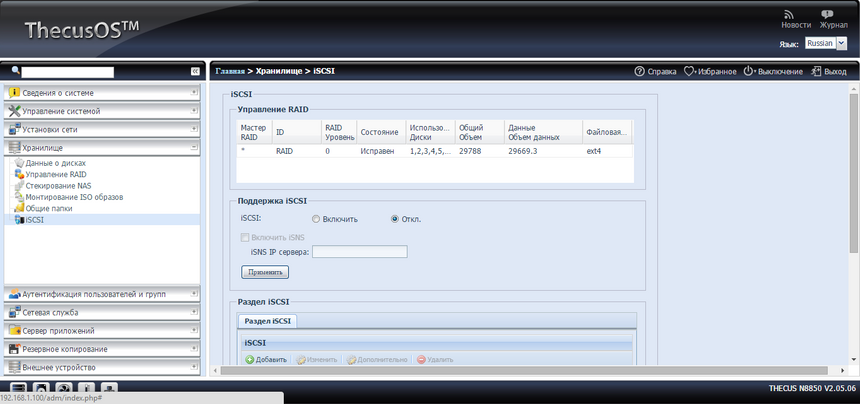

Раздел «Хранилище», настройка iSCSI

Раздел «Хранилище», настройка iSCSI

Доступ к общим папкам, а также к содержимому подключенных внешних накопителей осуществляется опять же через раздел «Хранилище». Например, файлы, хранящиеся на внешнем HDD, следует искать в общей папке под названием USBHDD.

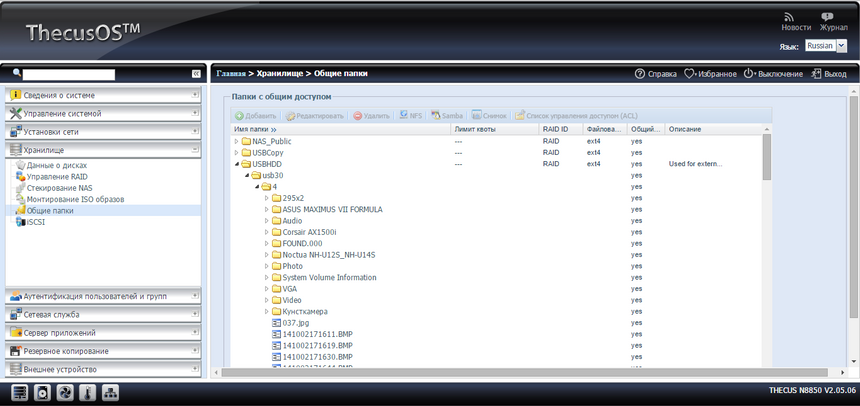

Раздел «Хранилище», доступ к подключенным внешним накопителям

Раздел «Хранилище», доступ к подключенным внешним накопителям

Раздел «Аутентификация пользователей и групп» позволяет настроить группы локальных пользователей, установить пользовательскую квоту, а также совершать резервное копирование групп пользователей. N8850 поддерживает ADS/NT и сервер LDAP.

Раздел «Аутентификация пользователей и групп»

Раздел «Аутентификация пользователей и групп»

В разделе «Сетевая служба» производится работа с протоколами FTP/TFTP, Samba/CIFS, AFP, NFS, веб-служб и службы UPnP, VPN, Bonjour, SSH, DDNS и WebDAV. Очень большое и полезное меню. Как видите, N8850 поддерживает все основные протоколы. Есть возможность настроить Thecus ID — DDNS-аккаунт для доступа к накопителю через сервис Thecus.

Раздел «Сетевая служба»

Раздел «Сетевая служба»

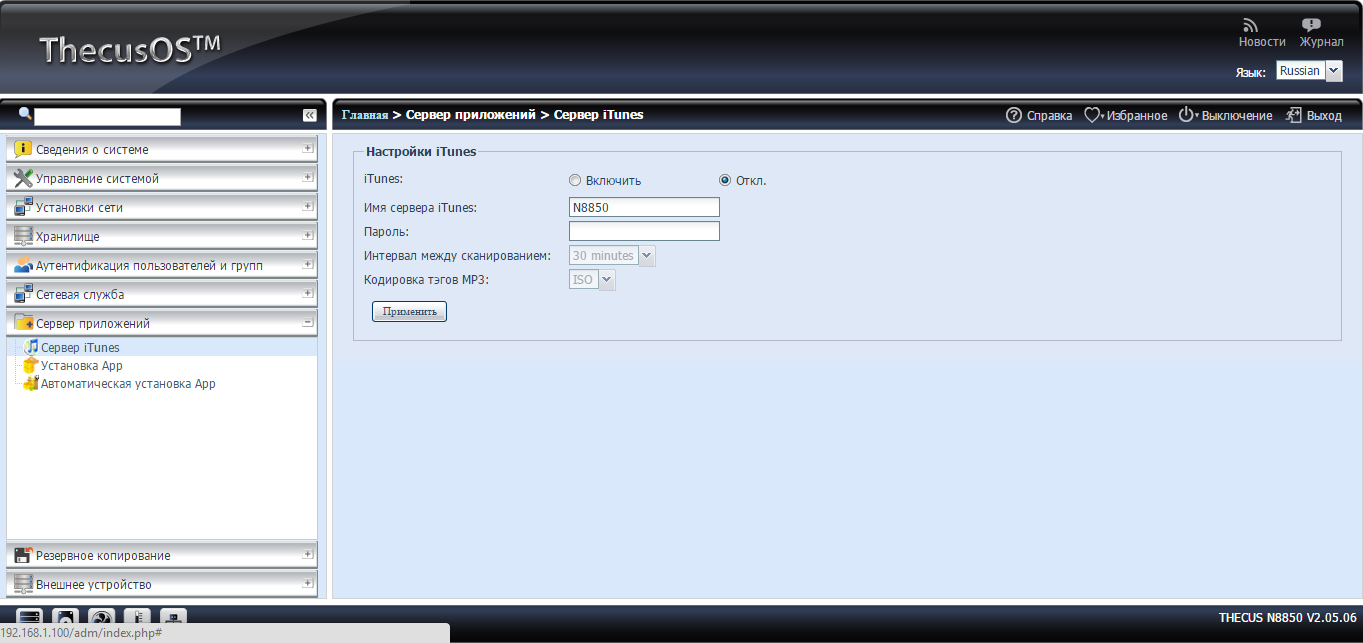

Пожалуй, самый интересный раздел — это меню «Сервер приложений». По умолчанию здесь расположен только сервер iTunes. Однако вы самостоятельно можете устанавливать понравившиеся вам приложения. На момент написания этого обзора официальный сайт Thecus насчитывал порядка 700 программ для сетевых накопителей. В разделе «Популярные» находятся следующие «аппсы»:

  • Rsync backup by Thecus;
  • Dropbox by Thecus;
  • WebDisk by Thecus;
  • Transmission BT Client by Thecus;
  • Twonky media server by Thecus;
  • Piczza! by Thecus;
  • Virus Scan (McAfee) by Thecus;
  • IP CAM by Thecus.

Приложений реально очень много. Не поленитесь, загляните на сайт. Есть все необходимое, что позволяет назвать N8850 очень функциональным устройством. К недостаткам можно отнести, пожалуй, необходимость дополнительно идти на сайт производителя и скачивать файл приложения вручную, а затем «скармливать» его загрузчику.

Название раздела «Резервное копирование» говорит само за себя. Можно настроить бэкап DOM по расписанию. Есть функция USB Copy, при активации которой с любого подключенного к NAS внешнего USB-накопителя будут скопированы все данные в определенную папку. Здесь же можно записать на диск файлы и ISO-образы. Облачное резервирование реализовано при помощи сервиса S3 от Amazon и Dropbox.

Раздел «Внешнее устройство» позволяет настроить подключенные к серверу принтеры и ИБП.

Раздел «Внешнее устройство»

Раздел «Внешнее устройство»

Функциональность ThecusOS 5 находится на очень высоком уровне. Изначальный набор опций позволяет максимально кастомизировать хранилище под свои нужды. А в случае чего на помощь может прийти целое множество вспомогательных приложений.

За все время тестирование операционная система работала весьма быстро и стабильно.

Тестирование

Возможность установки сразу восьми накопителей, как мы уже выяснили, подразумевает наличие поддержки большого числа массивов RAID, а также классического JBOD. При помощи программного обеспечения CrystalDiskMark и NAS Tester были протестированы все эти режимы.

Сетевое хранилище приехало к нам в полной боевой готовности. Все восемь отсеков для жестких дисков были заполнены 4-терабайтными моделями HGST HDN724040AL. Файловая система всех RAID — EXT4.

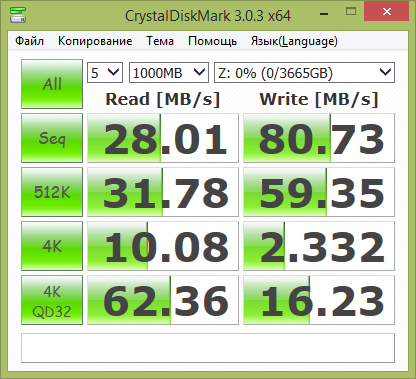

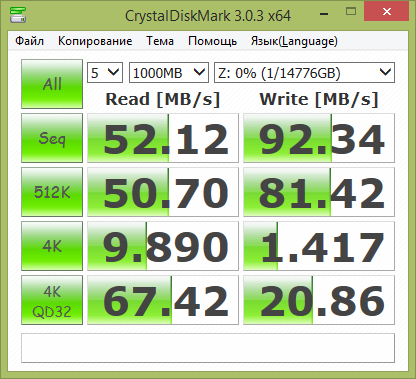

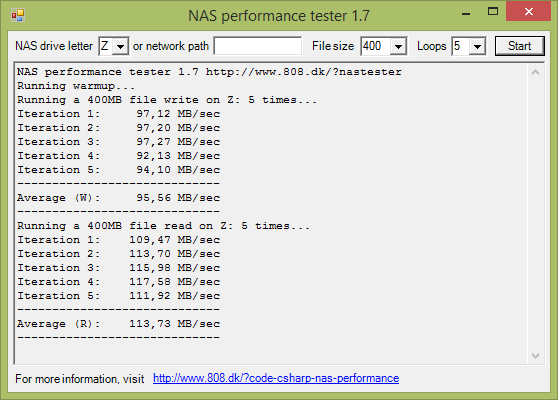

Результаты тестирования Thecus N8850 в RAID0

Результаты тестирования Thecus N8850 в RAID0

Результаты тестирования Thecus N8850 в RAID0

Результаты тестирования Thecus N8850 в RAID0

Как видите, производительности Intel Core i3 достаточно для управления восемью жесткими дисками. В целом быстродействие Thecus N8850 находится на высоком уровне. Результаты в бенчмарках порой достигают порога гигабитного соединения Ethernet. Ниже приведены скриншоты в RAID 1/5/6/10/50/60.

Измерительный прибор на расстоянии одного метра от устройства зафиксировал уровень шума в размере 42,2 дБ. Данное звуковое давление чувствуется. Однако назвать такой шум критичным и некомфортным нельзя. К тому же, скорее всего, Thecus N8850 вряд ли будет установлен в непосредственной близости к рабочему месту.

Максимальная температура центрального процессора за все время тестирования ни разу не превысила отметки 50 градусов Цельсия. Сами жесткие диски очень хорошо охлаждаются двумя 120-мм вентиляторами. «Средняя температура по больнице» составила всего 36 градусов Цельсия.

В общем, с быстродействием у Thecus N8850 все в порядке. Система работает достаточно шустро и стабильно.

Вывод

Тестирование подтвердило, что Thecus N8850 — это очень качественное и надежное устройство. За все время тестирования лично у меня не возникло серьезных претензий ни к аппаратной, ни к программной составляющим.

Конечно, NAS форм-фактора Tower в первую очередь подойдет для SMB-сегмента. В качестве примера такого предприятия приведу работу нашей редакции Ferra.ru, в которой мы постоянно работаем с данными. Текстовые файлы, гигабайты фотографий и видео — ко всему этому нужен доступ в режиме 24/7/365. Из любой точки планеты. Такое устройство, как Thecus N8850, способно справиться со всеми этими задачами. Сегодняшнее тестирование показало, что сервер имеет должный уровень производительности, реализованный за счет двухъядерного процессора Intel Core i3 и 4 Гбайт оперативной памяти стандарта DDR3.

Thecus N8850 — это универсальное устройство. Функциональность хранилища находится на должном уровне, поэтому его можно использовать в том числе и для развлечений. Не забываем, что модель имеет в своем распоряжении порт HDMI, позволяющий подключить NAS прямо к телевизору. Однако приобретение такого устройства для дома может стать сомнительным решением, так как средняя стоимость N8850 без дисков составляет 90 600 рублей. Все-таки небольшие, компактные 2-дисковые и 4-дисковые вариации выглядят в этом плане, на мой взгляд, предпочтительнее. К тому же они будут потреблять меньше энергии, а также тише работать. Однако, если вы являетесь, например, истинным поклонником медиа и постоянно пополняете свою коллекцию кинокартин, музыки и всего прочего, то возможность собрать хранилище общим объемом 48 Тбайт вас наверняка заинтересует.

Thecus N8850
Плюсы:Минусы:
Высокое качество сборки;Необходимость приобретать отдельно пишущий оптический привод;
Отличная функциональность;Шумная работа.
Высокая эффективность работы;
Большое число всевозможных интерфейсов.
