Обзор материнской платы ASRock 890FX Deluxe5

Несмотря на выход нового чипсета AMD 990FX, системные платы на базе 890FX не теряют актуальности. Флагман прошлого поколения отличается от 990FX отсутствием официальной поддержки NVIDIA SLI. В преддверии выхода AMD Zambezi, производители представили платы на базе AMD 890FX с Socket AM3+. Именно о такой материнской плате мы сегодня поговорим.

Традиционно, начнем с технических характеристик ASRock 890FX Deluxe5, которые для удобства собраны в таблицу.

ASRock 890FX Deluxe5
Процессорный разъемSocket AM3+
ЧипсетAMD 890FX + SB850
Поддерживаемая памятьДвухканальная. 4 разъёма, до 32 ГБ памяти, поддерживается DDR3 2000(OC)/1866(OC)/1800(OC)/1600(OC)/1333/1066/800 non-ECC
Разъемы для карт расширения3 x PCIe 2.0 x16 (16+16+0, 16+8+8)2 x PCIe x11 x PCI
Задняя панель2 x PS/26 x USB 2.0/1.11 x eSATA 6 Гбит/с2 x USB 3.01 x RJ45 LAN6 аудио разъемов1 х IEEE 1394оптический и коаксиальный разъемы S/PDIF
Внутренние разъемы ввода/вывода24-контактный ATX8-pin разъем питания ATX 12В8 x SATA 6 Гбит/с2 x USB 2.0/1.11 x USB 3.0/2.01 х COM1 x ATA133 IDE (поддерживает 2 IDE устройства)1 x Floppy1 x IR1 x IEEE 13941 x HDMI_SPDIF8 разъемов для подключения вентиляторовразъем для передней аудиопанели (аудиовыход, аудиовход)разъем для передней панели (Кнопки Power и Reset; индикаторы питания и работы HDD)1 x S/PDIF Out
Используемые контроллерыЗвук — Realtek ALC892 (8-канальный (7.1) HDA-кодек)Сеть — 1 х Realtek RTL8111EUSB 3.0 —2 x NEC UPD720200SATA Raid – SB850 + Marvell SE9120FireWire - VIA VT6330eSATA - Marvell SE9120
Форм-фактор, размерATX, 305 x 244 мм

Упаковка и комплектация

ASRock 890FX Deluxe5 поставляется в стильной упаковке, окрашенной в темные тона и стилизованной под шлифованный металл. Упаковка 890FX Deluxe5 производит впечатление добротности, качества и дороговизны. Помимо эстетической составляющей, производитель не забыл и об информационной: на обратной стороне коробки наглядно указаны основные особенности продукта ASRock.

Упаковка материнской платы ASRock 890FX Deluxe5

Упаковка материнской платы ASRock 890FX Deluxe5

Упаковка материнской платы ASRock 890FX Deluxe5

Комплектация не совсем соответствует Deluxe-статусу, но всё же стандартный набор был дополнен приятными мелочами. Речь о заглушке с двумя портами USB 3.0. Для нее есть как обычное крепление на заднюю стенку корпуса, так и для 3.5” отсека (вместо дисковода/картридера). Последнее куда полезнее для большинства современных систем, ведь USB 3.0 сейчас чаще всего используется для подключения высокоскоростных накопителей. Заглушка на 3,5” разъем также оснащена съёмной крепёжной панелью для 2.5” жестких дисков, так что предложенное ASRock решение является очень актуальным. Также в комплекте идет малюсенькая двусторонняя отвертка.

Комплект поставки материнской платы ASRock 890FX Deluxe5

Дополнительный 4 см вентилятор материнской платы ASRock 890FX Deluxe5

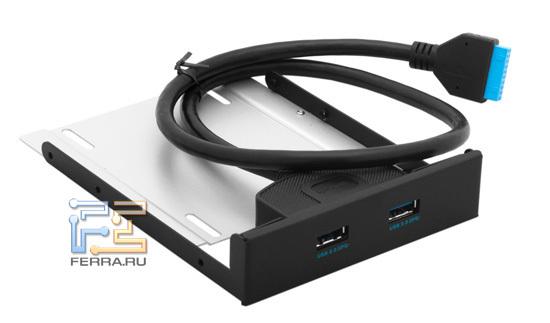

Выносная планка USB 3.0 материнской платы ASRock 890FX Deluxe5

В комплекте с ASRock 890FX Deluxe 5 также поставляется несколько фирменных утилит. Наиболее интересная из них – ASRock Extreme Tuning Utillity, предназначенная для разгона системы в режиме реального времени. Она позволяет изменять частоту системной шины, коэффициент умножения, а также напряжение питания процессора.

1

ASRock Extreme Tuning Utillity

2

ASRock Extreme Tuning Utillity

3

ASRock Extreme Tuning Utillity

4

ASRock Extreme Tuning Utillity

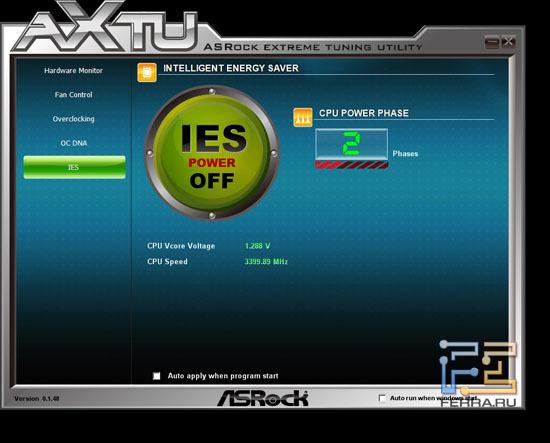

5

ASRock Extreme Tuning Utillity

Кроме того, данная утилита обеспечивает мониторинг системы и изменение скорости вращения кулера процессора (путем изменения значения параметра Target FAN Speed).

Внешний вид, особенности

Дизайн материнской платы выполнен в привычном для ASRock стиле. Черный текстолит, синие и белые слоты расширения – не блекло, но и ярким такой дизайн назвать сложно. Впрочем, в случае с материнской платой он вряд ли имеет большое значение.

Материнская плата ASRock 890FX Deluxe5, общий вид

Система охлаждения говорит о том, что перед нами не бюджетный продукт. Южный мост охлаждается невысоким плоским радиатором. Тепловыделение SB850 невелико, а значит такой конструкции будет достаточно для эффективного отвода тепла. Нагрузка на радиаторы, отводящие тепло от северного моста и силовых элементов подсистемы питания несравненно выше, поэтому здесь установлена более серьезная система охлаждения. В основе массивной конструкции лежит тепловая трубка, которая равномерно распределяет тепло на большую площадь поверхности радиаторов, которые прикрывают северный мост и подсистему питания. При желании на радиатор подсистемы питания можно установить идущий в комплекте 40-миллиметровый вентилятор.

Материнская плата ASRock 890FX Deluxe5, вид сверху

Материнская плата ASRock 890FX Deluxe5, вид снизу

Подсистему питания 890FX Deluxe 5 ASRock назвала «Advanced V8 + 2 Power Phase Design». Восемь фаз питают вычислительные ядра центрального процессора, а две - встроенный северный мост и L3 кэш. Такого набора за глаза хватит для любого современного процессора AMD.

Внимательный читатель, конечно же, отметил, что на ASRock 890FX Deluxe5 разъем для установки процессора окрашен в черный цвет, а крепежная рамка для системы охлаждения имеет новую форму. Все верно, перед нами Socket AM3+ с увеличенным диаметром отверстий для ножек и полноценной поддержкой будущих процессоров AMD Zambezi.

Компоновка элементов ASRock 890FX Deluxe5 не вызывает нареканий: собирать компьютер  на ее основе достаточно удобно. Единственная проблема может возникнуть при установке карты расширения в верхний разъем PCIe x1 – туда влезут лишь самые короткие платы. Зато благодаря этому вокруг процессорного сокета инженеры оставили достаточно свободного места для комфортного монтажа массивных систем охлаждения.

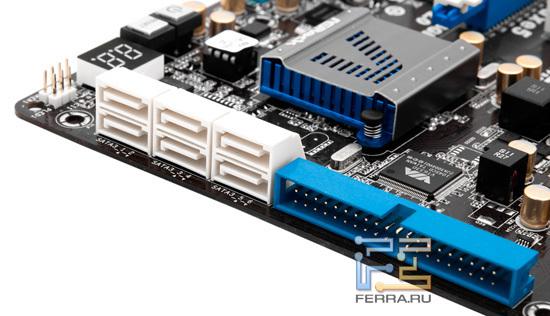

Serial ATA разъемы на материнской плате ASRock 890FX Deluxe5

Разъемы IDE и Serial ATA уложены горизонтально, что благоприятно сказывается на процессе укладки соответствующих кабелей в корпусе персонального компьютера.

Порты, разъёмы и возможности

Материнская плата рассчитана на использование процессоров AMD для Socket AM3+. Четыре слота DIMM способны уместить до 32 ГБ памяти.

Набор слотов ASRock 890FX Deluxe5 обширен: три PCIe x16, два PCIe x1 и два PCI. Поддержка SLI, как мы уже говорили, отсутствует, зато новинка позволяет собрать CrossFire  из 4 видеочипов. При использовании трех графических ускорителей с двухслотовым дизайном в вашем распоряжении остается небольшое количество слотов расширения: один PCIe x1 и один PCI. При этом в первый слот PCIe x1 возможно установить только короткую плату расширения.

Компания ASRock разместила на задней панели огромное количество различных разъемов. У 890FX Deluxe5 есть практически все для самого требовательного пользователя: два PS/2, столько же USB 3.0, шесть USB 2.0, один eSATA 6 ГБит/с, разъем Ethernet, IEEE 1394, шесть звуковых разъемов, а также оптический и коаксимальный S/PDIF. Не забыли и про кнопку очистки CMOS.

Задняя панель на материнской плате ASRock 890FX Deluxe5

Южный мост AMD SB850 поддерживает до 6 устройств SATA 6 Гбит/с, с возможностью создания RAID-массивов уровней RAID 0, RAID 1, RAID 0+1 и RAID 5. Компания ASRock не ограничилась исключительно функционалом SB850, дополнив дисковые возможности 890FX Deluxe5 чипом Marvell SE9120, который поддерживает до двух устройств SATA 6 Гбит/с.

Звуковой контроллер Realtek ALC892 является 8-канальным (7.1) HDA-кодеком и, помимо стандартных миниджек-разъемов, оснащен оптическим и коаксиальным выходами S/PDIF, которые выведены на заднюю панель платы. Также стоит отметить, что данный кодек поддерживает технологию THX TruStudio PRO.

За сетевые возможности рассматриваемой материнской платы отвечает гигабитный контроллер Realtek RTL8111E.

chip

Чипы на материнской плате ASRock 890FX Deluxe5

chip2

Чипы на материнской плате ASRock 890FX Deluxe5

В чипсете AMD 890FX + SB850 отсутствует поддержка USB 3.0, поэтому ASRock пришлось прибегнуть к решениям сторонних производителей. Вендор установил на системную плату 890FX Deluxe5 два чипа NEC UPD720200, каждый из которых поддерживает до двух портов USB 3.0. Микросхемы подключены к шине PCIe x1. Два разъема USB 3.0 выведены на заднюю панель материнской платы, а два других нам предлагается задействовать дополнительной планкой или, что более логично, подключить к передней панели корпуса, где им самое место.

В вопросе подключения периферии ASRock не ограничилась только портами USB 3.0 и USB 2.0, добавив FireWire-контроллер VIA VT6330, который поддерживает до двух IEEE 1394 – устройств. Кроме того, ASRock 890FX Deluxe5 не оставит равнодушными и консерваторов: для них здесь есть поддержка интерфейсов IDE, Floppy и даже COM.

POST-индикатор на материнской плате ASRock 890FX Deluxe5

Плата оснащена POST-индикатором, который по мере загрузки системы выдает коды, тем самым сигнализируя о проблеме, которая возникла при загрузке компьютера. Рядом с POST-контроллером расположились кнопки Power и Reset. Их наличие делает процесс разгона на открытом стенде более удобным.

BIOS и настройки платы

Материнская плата поддерживает автоматический сброс настроек BIOS. Помимо этого производитель позаботился и о принудительном сбросе настроек в виде кнопки очистки CMOS, которая выведена на заднюю панель материнской платы.

ASRock 890FX Deluxe5 использует UEFI BIOS, основанный на коде AMI, и имеет свой фирменный интерфейс ASRock.

20110630114320

UEFI BIOS на материнской плате ASRock 890FX Deluxe5

UEFI BIOS рассматриваемой системной платы предлагает неплохой набор настроек, который мы также собрали в таблицу для удобства.

BIOS Setup ASRock FX890 Deluxe 5
ПараметрДиапазонШаг
Частота шины150 - 5001
Множитель8 – 31,50,5
Load-Line Calibration½; 1/4Нет
Память800, 1066, 1333, 1600Нет
Настройки напряжения
CPU Vcore0,6 - 20.125
CPU NB Voltage0.6 - 20.125
DRAM Voltage1.250 – 2.0650.010
NB Voltage1.110 – 1.7950.010
HT Voltage1.110 – 1.3950.01
CPU VDDA Voltage2.56; 2.70Нет
PCIE VDDA Voltage1.81; 1.92Нет
Тайминги памяти
CAS Latency Time4 – 121
tRCD5 – 121
tRP5 – 121
tRAS15 – 301
tRC11 - 421
tRRD4 - 71
tWTR4 - 71
tWR5 – 121
tWLнет
tRFC90, 110, 160, 300, 350
tRTP4 – 71
tFAW16 – 322
Command Rate(CMD)Нет
IO LatencyНет
Round Trip LatencyНет

Наибольший интерес представляет раздел OC – Tweaker, в котором собраны настройки, касающиеся оверклокинга: множители, частоты для HTT, оперативной памяти, шины Hyper Transport, AMD Turbo Core и пр.

20110630114336

OC – Tweaker в UEFI BIOS на материнской плате ASRock 890FX Deluxe5

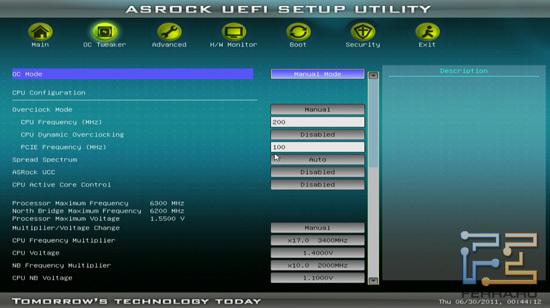

20110630114412

OC – Tweaker в UEFI BIOS на материнской плате ASRock 890FX Deluxe5

20110630114436

OC – Tweaker в UEFI BIOS на материнской плате ASRock 890FX Deluxe5

20110630114437

OC – Tweaker в UEFI BIOS на материнской плате ASRock 890FX Deluxe5

20110630114509

Разновидность автоматического разгона на материнской плате ASRock 890FX Deluxe5

Набор доступных для настройки таймингов памяти и диапазонов их значений впечатляет. Разумеется, никто не будет заставлять вас настраивать их все вручную – для любого тайминга можно выставить режим Auto.

20110630114449

Настройка таймингов памяти на материнской плате ASRock 890FX Deluxe5

UEFI BIOS ASRock 890FX Deluxe5 поддерживает сохранение профилей настроек, что, несомненно, важно для оверлокеров и энтузиастов. Найти данную функцию можно здесь же в разделе OC – Tweaker.

20110630114424

Сохранение профилей BIOS на материнской плате ASRock 890FX

Deluxe5 Раздел Advanced содержится стандартный набор настроек. Также из этого раздела запускается утилита по обновлению прошивок. Для обновления UEFI BIOS используется технология ASRock Instant Flash, которая позволяет запускать обновление с флэшки до загрузки системы.

20110630114516

Advanced в UEFI BIOS на материнской плате ASRock 890FX Deluxe5

20110630114538

H/W Monitor UEFI BIOS на материнской плате ASRock 890FX Deluxe5

В разделе H/W Monitor можно посмотреть температуры процессора и системы, напряжение на процессоре и памяти, а также скорости вращения вентиляторов. Здесь же предусмотрено автоматическое управление частотой вращения процессорного и системных вентиляторов, что, к слову, порадует любителей тишины, ведь есть возможность установить температурные пороги, соответствующие минимальной частоте вращения. Отвечает за это опция CPU Fan Setting, которая предусматривает два режима: Full On и Automatic Mode. С первым режимом все понятно – кулер работает на максимальной скорости. При Automatic Mode можно установить зависимость скорости вращения вентилятора от температуры процессора.

Оверклокинг, андервольтинг, тестирование

Материнская плата ASRock 890FX Deluxe5 тестировалась в двух режимах: штатном и разогнанном, с применением процессора AMD Phenom II X4 965 и двух планок оперативной памяти Transcend aXeRam DDR3-2000 по 2 ГБ каждая. В качестве соперника новинке была выбрана плата ASUS Crosshair V Formula – одно из наиболее продвинутых решений, доступных на рынке.

Другие комплектующие, используемые в тестовом стенде: видеокарта MSI N470 GTX, жесткий диск Hitachi HTS543232A7A и блок питания Thermaltake Toughpower XT 650W. На тестовом ПК была установлена операционная система Windows 7 x64 Ultimate, каждый тест проводился пять раз подряд, после чего последние 3 результата усреднялись. Прежде чем перейти к обсуждению результатов тестирования, стоит сказать несколько слов о разгоне.

ASRock 890FX Deluxe5 позволяет разгонять процессор в двух режимах: автоматическом и ручном. Мы опробовали оба. В автоматическом режиме вы просто выбираете желаемое увеличение частоты CPU с шагом в 5%, а плата сама изменяет частоту шины, множителя и, соответственно, регулирует напряжения. В таком режиме наш процессор AMD Phenom II X4 965 удалось разогнать до 3740 МГц – прирост составил 10% от штатной частоты. При повышении частоты ещё на один шаг, до 15%, система отказывалась загружаться. Таким образом, 10% - это предел при автоматическом режиме оверклокинга. После загрузки ОС процессор работал на номинальной частоте. По мере увеличения нагрузки на центральный процессор, частота последнего повышается, но это повышение неравномерное. Проще говоря, ASRock 890FX Deluxe5 использует два режима работы ЦП: номинальный и автоматически разогнанный. Стоит отметить, что иногда повышения частоты ЦП приходилось ждать до 40 сек.

В ручном режиме оверклокинга оптимальные параметры нужно подбирать самому – на то он и ручной режим. Напряжение при этом можно выставить вручную, а можно оставить и на автомате. Удивительно, но напряжение на процессоре увеличивается во время нагрузки, даже если выключена опция Load-line calibration. Повышалось напряжение ЦП до 1.520 В, при номинально выставленном в BIOS Setup - 1.500 В.

В ручном режиме мы легко смогли добиться предела для нашего экземпляра AMD Phenom II X4 965. Процессор заработал на частоте 3.8 ГГц, при этом настройки выглядели следующим образом:



  • Шина ЦПУ: 200 МГц
  • Множитель: х19
  • CPU Voltage - 1.5 В
  • NB Freauency multipier - x 11 (2200 MHz)
  • CPU NB Voltage 1.2000
  • DDR: 1600 МГц (8-8-8-21)
  • DDR Voltage - 1.8 В
  • CPU Load-Line Calibration – Disabled



Дополнительно мы решили провести андервольтинг нашего процессора. Нам удалось добиться стабильной работы при 1.275 В у процессора, 1 В на CPU/NB и 1 В на HT.

Результаты тестирования

Между участниками тестирования наблюдается паритет в однопоточном тесте. Однако при переходе к многопоточному тесту плата ASRock оказывается быстрее в штатном режиме, а при оверклокинге вперед вырывается модель от ASUS.

maxxPi

Результаты бенчмарка MaxxPI на материнской плате ASRock 890FX Deluxe5

Оверлокинг позволяет увеличить производительность системы на ASRock 890FX Deluxe5 в среднем на 11-13% как при однопоточном тесте, так и при многопоточном.

Sandra

Результаты бенчмарка Sandra 2011 на материнской плате ASRock 890FX Deluxe5

Ситуация с многопоточным бенчмарком MaxxPI повторяется – в штатном режиме преимущество на стороне ASRock, а при разгоне быстрее оказывается Crosshair. Разница в частотах между обычным процессором и разогнанным довольно точно соответствует разнице в результатах.

Arch

Архивация данных на материнской плате ASRock 890FX Deluxe5

Архивация не преподносит нам особых сюрпризов, расстановка сил прежняя. Победа новинки в штатном режиме обусловлена более низкими таймингами памяти, которые она выставляет для наших модулей.

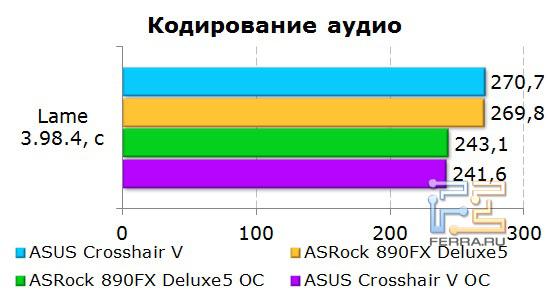

Audio

Кодирование аудио на материнской плате ASRock 890FX Deluxe5

Video

Кодирование видео на материнской плате ASRock 890FX Deluxe5

Кодирование аудио и видео отлично поддаются распараллеливанию, однако не во всех программах реализована многопоточность. Например, при аудиокодировании Lame нагружается только одно процессорное ядро. В результате разница между тестируемыми платами практически отсутствует. А вот при прохождении бенчмарка x264 процессор (да и вся система) нагружается по полной, так что все слабые места системы сразу же выявляются. В штатном режиме новинка серьезно обгоняет Crosshair, но при разгоне этот отрыв полностью нивелируется.


Редактирование изображения на материнской плате ASRock 890FX Deluxe5

Редактирование изображений – довольно специфическая задача с точки зрения процессорной производительности, так как здесь нет постоянной пиковой нагрузки на центральный процессор. Материнская плата ASRock 890FX Deluxe5 лидирует во всех тестах.

math

Расчетные тесты на материнской плате ASRock 890FX Deluxe5

Результаты математических тестов не привносят ничего нового в сложившуюся картину. Даже прирост от разгона для новинки практически одинаковый во всех трёх бенчмарках.

render

Рендеринг на материнской плате ASRock 890FX Deluxe5

Все три приложения для рендеринга говорят о незначительной разнице между тестируемыми материнскими платами. Благодаря оверклокингу удается получить дополнительный прирост производительности в 10-15%.

MaxxMEM

Тесты памяти на материнской плате ASRock 890FX Deluxe5

На диаграммах хорошо видно, что ASRock 890FX Deluxe5 серьезно уступает плате ASUS Crosshair V Formula при разгоне. Дело в том, что на 890FX Deluxe5 при разгоне нам удалось выставить тайминги для памяти, 8-8-8-21, в то время как Crosshair V Formula смогла стабильно работать с более низкими таймингами памяти -  7-7-7-21.

3DMark_11

Тесты в игровых приложениях с использованием интегрированного видео на материнской плате ASRock 890FX Deluxe5

3DMark-Vantage

Тесты в игровых приложениях с использованием интегрированного видео на материнской плате ASRock 890FX Deluxe5

470-1

Тесты в игровых приложениях с использованием интегрированного видео на материнской плате ASRock 890FX Deluxe5

470-2

Тесты в игровых приложениях с использованием интегрированного видео на материнской плате ASRock 890FX Deluxe5

FF_14

Тесты в игровых приложениях с использованием интегрированного видео на материнской плате ASRock 890FX Deluxe5

Игровые тесты лишний раз подтверждают полученные нами ранее результаты.

PCMark7

Тестирование на материнской плате ASRock 890FX Deluxe5

PCMark измеряет скорость работы систем при исполнении типовых алгоритмов, т.е. так, если бы за ПК работал обычный пользователь. Воспроизводимость этого теста не так хороша, как у синтетических бенчмарков (см. результаты System Storage), но расстановка сил в этом тесте остается прежней.

Мы также проверили энергопотребление тестируемых плат. Замерялись значения в простое, под однопоточной нагрузкой (MaxxPI) и при прохождении стресс-теста LinX. Замеры проводились для всей системы в целом, то есть при рассмотрении результатов нужно также иметь в виду КПД нашего блока питания.

Power

Измерение энергопотребления на материнской плате ASRock 890FX Deluxe5

При минимальной нагрузке в тесте Idle оба участника демонстрируют практически идентичный результат. Разница минимальна и составляет 2 Вт в штатном режиме и на 3 Вт при андервольтинге в пользу материнской платы ASUS Crosshair V Formula. С ростом нагрузки в MaxxPI2 разрыв между участниками тестирования увеличивается. ASUS отыгрывает 1 Вт у 890FX Deluxe5 в штатном режиме и 4 Вт при андервольтинге. В Linx общая картина не меняется, материнская плата ASRock проигрывает продукту ASUS, которому удается отыграть порядка 13-17 Вт. Замеры энергопотребления в первую очередь характеризуют подсистему питания платы, и результаты говорят о том, что инженеры ASRock всё-таки не смогли переплюнуть Digi+ VRM по экономичности.

Напоследок мы решили померять пропускную способность USB портов новинки, чтобы оценить эффективность технологии XFast. Мы уже тестировали ее в обзоре ASRock H61M-U3S3, но нам стало интересно, не изменятся ли результаты при смене платформы. Напомним, это программное решение работает только на платах ASRock и неким таинственным образом повышает скорость работы накопителей через интерфейс USB. Для тестов мы использовали бенчмарк Intel NASPT и накопитель Seagate GoFlex на 500 ГБ.

USB2.0-1

Измерение пропускную способность USB порта на материнской плате ASRock 890FX Deluxe5

USB2.0-2

Измерение пропускную способность USB порта на материнской плате ASRock 890FX Deluxe5

USB3.0-1

Измерение пропускную способность USB порта на материнской плате ASRock 890FX Deluxe5

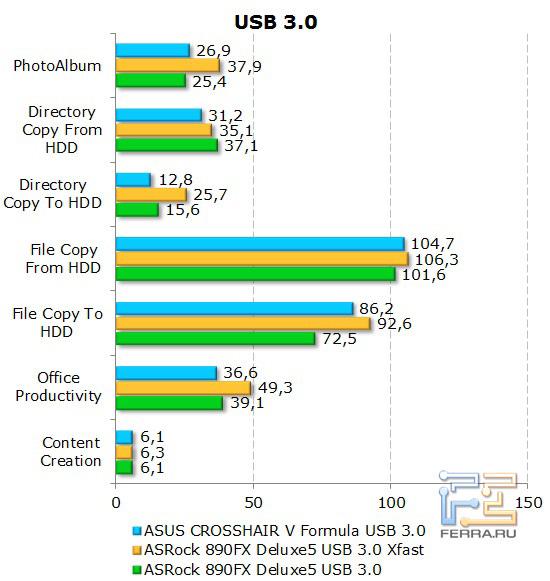

USB3.0-2

Измерение пропускную способность USB порта на материнской плате ASRock 890FX Deluxe5

Повторяется ситуация, которую мы наблюдали в обзоре ASRock H61M. XFast действительно заметно ускоряет скорость передачи данных по интерфейсу USB 2.0, однако при переходе к более скоростному USB 3.0 никакого не наблюдается.

Выводы

ASRock 890FX Deluxe5 – достаточно странный продукт и вызывает противоречивые впечатления. С одной стороны это современная AM3+ системная плата с поддержкой процессоров Zambezi. Инженеры ASRock постарались при создании этого решения: BIOS хорошо продуман и имеет достаточное количество настроек. Возможности материнской платы также не обошли стороной: вендор расширил дисковые возможности, добавил USB 3.0, FireWire, PCI и ряд старых, но возможно, кому то необходимых интерфейсов, таких как FDD и IDE.

С другой стороны – прошлое поколение системной логики в лице AMD 890FX, отсутствие поддержки NVIDIA SLI и средняя цена в 5950 рублей (на момент подготовки обзора). Последний факт ставит ASRock 890FX Deluxe5 на одну ступень со многими топовыми решениями других брендов. И тут поневоле задумываешься – почему бы всё-таки не купить плату с более новым чипсетом? Если не поддаться на это искушение и трезво оценить ситуацию, то Deluxe5 оказывается очень конкурентоспособным решением.
