Надежность, мощность, простота. Обзор блока питания Cooler Master G600

Какой главный параметр у блока питания? Правильно, надежность. При заданных технических характеристиках устройство должно стабильно оснащать электроэнергией все комплектующие компьютера, а в случае чрезвычайных ситуаций и защищать их. И если блок питания отвечает этому параметру, то все остальные технологии и возможности отходят на второй план. В рамках этого материала вы познакомитесь с бюджетным представителем серии G, оснащенным при этом высоким уровнем КПД и хорошим запасом мощности.

Не так давно мы тестировали блок питания Cooler Master V750 Semi-Modular. Как вы, наверное, помните, это представитель элитной линейки комплектующих от тайваньского производителя. В этот раз к нам в лабораторию прибыла модель серии G на 600 Вт. Устройство продается по весьма доступной цене. При этом блок питания имеет высокий уровень КПД, а также приличный запас по мощности. Знакомимся с привлекательной новинкой.

Cooler Master G600

Технические характеристики

G-серия блоков питания от Cooler Master насчитывает сразу три модели на 500 Вт, 600 Вт и 700 Вт соответственно. К нам в тестовую лабораторию прибыло решение со средним параметром мощности. Этот блок питания, на мой взгляд, будет наиболее востребован, так как может похвастать честными 600 Вт, которые позволят собрать мощный игровой системный блок с применением либо одной топовой видеокарты, либо двух графических адаптеров уровня Middle-end.

Логично, что устройства G-серии имеют общие черты. Основная — это поддержка стандарта 80 PLUS Bronze. Следовательно, при напряжении 230 В коэффициент полезного действия блока питания не может быть ниже 81% при 20-процентной загрузке, 85% при 50-процентной загрузке и 81% при 100-процентной загрузке блока питания соответственно.

Второй важный стандарт — ATX12V V2.3. Следовательно, G-блоки отлично подходят для работы со всеми современными центральными процессорами Intel.

Наконец, стоит отметить поддержку таких защитных технологий, как OVP, OCP, OPP и SCP. В любой экстренной ситуации блок питания не даст выйти и строя другим комплектующим системы.

Cooler Master G600 (RS-600-ACAA-B1)
Номинальная мощность600 Вт
Стандарт 80 PLUSBronze
PFCАктивный
Поддерживаемые сертификаты защитыCE, UL, FCC, CCC, TUV, C-tick, PCT, KCC, CSA, BSMI
Несъемные кабели1x ATX 24 пин 1х 4+4 пин для CPU 1x 6+2 PCI-E (2 коннектора) 1x MOLEX (3 коннектора + FDD) 2x SATA (6 коннекторов)
Съемные кабелиНет
Размеры150x140x86 мм
Вентилятор1x 120 мм, 100 000 часов
Цена3000 руб.
Price.ru

Ниже приведены основные электрические характеристики Cooler Master G600. В этом блоке используется 12-вольтовая моношина, способная генерировать до 576 Вт энергии. По линиям +3.3V и +5V может быть передано до 120 Вт. «Дежурка» выдает 12,5 Вт, чего вполне достаточно, например, для зарядки мобильных устройств в те моменты, когда сам компьютер выключен.

Таблица характеристик Cooler Master G600

Сам блок питания поставляется в небольшой картонной коробке. Внутри нее, помимо устройства, я нашел бумажную документацию, четыре крепежных винта и шнур питания.

Упаковка Cooler Master G600

Комплект поставки Cooler Master G600

Особенности конструкции и внутреннее устройство

Сам блок питания имеет неброский внешний вид. Корпус полностью покрашен в черный цвет. Из дополнительных элементов присутствует только наклейка с основными электрическими характеристиками устройства, расположенная сбоку. Задняя панель традиционно выполнена из решетки. Помимо розетки для подключения кабеля питания, присутствует тумблер включения/выключения.

Cooler Master G600, общий вид

Блок питания получился компактным, поэтому он отлично подойдет для сборки игровых систем даже в самых миниатюрных корпусах.

Cooler Master G600, вид сбоку

Cooler Master G600 — немодульный блок питания. Следовательно, он не имеет отстегивающихся кабелей. Устройство насчитывает шесть проводов. В оплетке только основной кабель на 24 пин (точнее 20+4 пин) для питания материнской платы. Остальные провода соединены обыкновенными нейлоновыми стяжками.

Кабели Cooler Master G600

Что касается менеджмента, то, помимо 24 пин для MoBo, 4+4 пин для CPU и двух PCI-E 6+2 для видеокарты, в наличии есть два кабеля с шестью слотами SATA и один с тремя MOLEX, а также FDD. В принципе, такого количества достаточно для сборки очень мощного системного блока. Однако, на мой взгляд, было бы неплохо добавить еще один кабель с двумя коннекторами PCI-E 6+2.

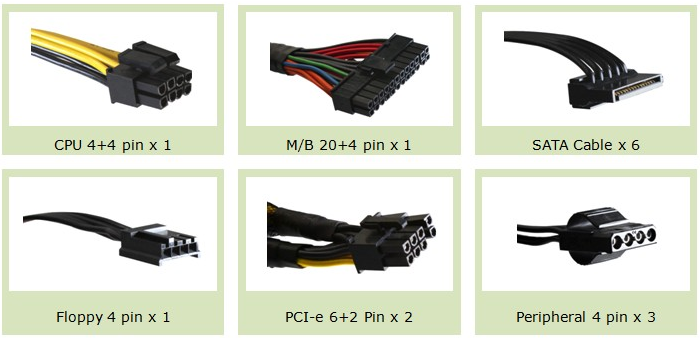

Менеджмент кабелей Cooler Master G600

Кабели имеют хороший запас по длине. Следовательно, Cooler Master G600 можно спокойно устанавливать в компьютерные корпуса с посадочным местом для блока питания, расположенным снизу. Так, ATX 24 пин имеет длину 500 мм. Кабель 4+4 пин для CPU — 600 мм. Провод с двумя PCI-E 6+2 — 500+100 мм. Кабель с тремя MOLEX и одним FDD — 400+100+100+100 мм. Наконец, два провода с шестью SATA-коннекторами — 450+100+100 мм.

Менеджмент кабелей Cooler Master G600

Вскрываем блок. Для этого по бокам необходимо открутить три винта. Как всегда, для Cooler Master блоки питания собирает компания Enhance Electronics.

В системе используется вентилятор D12SH-12 производства компании Yate Loon. Маркировка «карлсона» достаточно легко расшифровывается. Литера D означает, что этот вентилятор работает от постоянного напряжения. Число 12 говорит о диаметре лопастей — 120 мм. Буква S символизирует о том, что в конструкции устройства применяется подшипник скольжения (Sleeve). Литера H дает определение частотной характеристике и расшифровывается как High. Наконец, последнее число свидетельствует о том, что вентилятор работает от напряжения 12 В.

Другие характеристики D12SH-12: воздушный поток — 80 CFM; уровень шума — 40 дБ; частота вращения — 2200 об/мин. Время наработки на отказ составляет приблизительно 100 000 часов.

Вентилятор Cooler Master G600

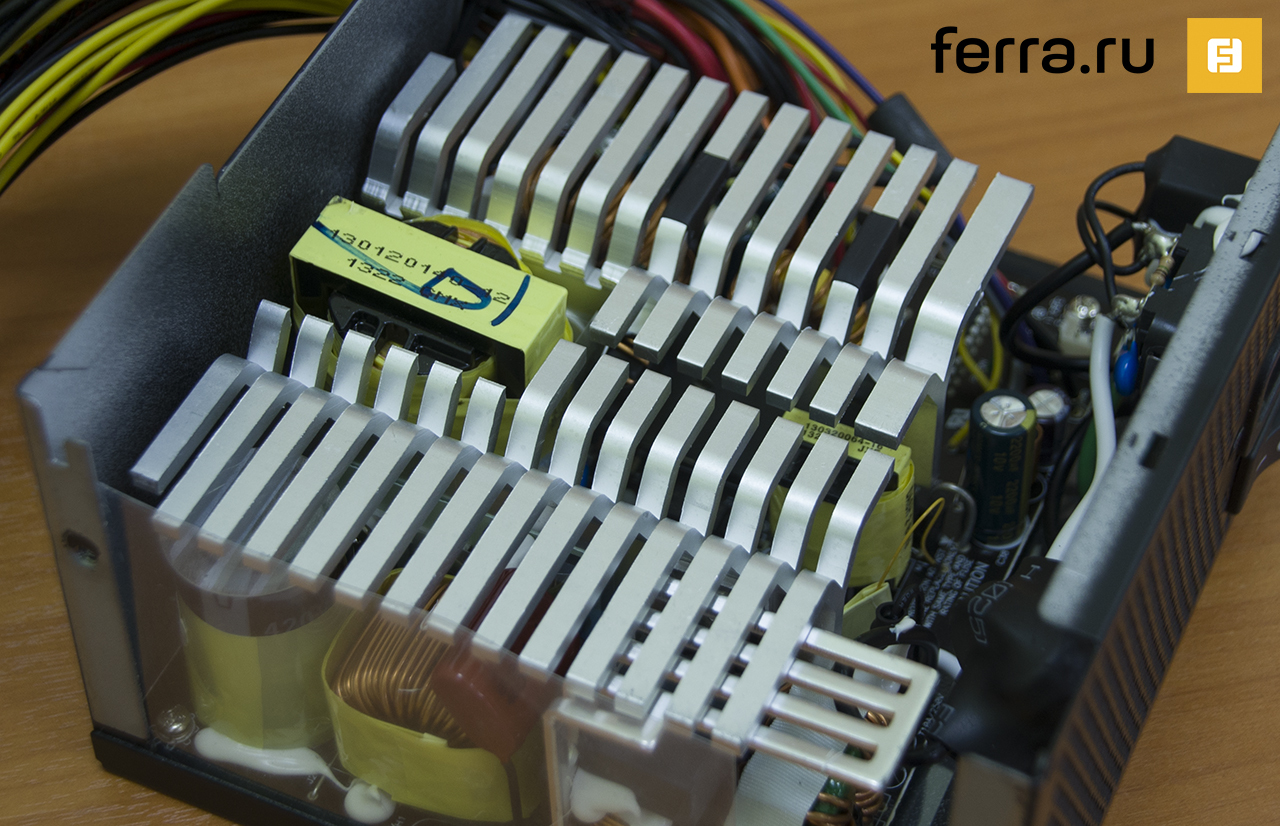

«Внутренности» блока собраны достаточно аккуратно. Большая часть элементов не видна из-за трех алюминиевых радиаторов. Две большие металлические конструкции предназначены для охлаждения силовых транзисторов.

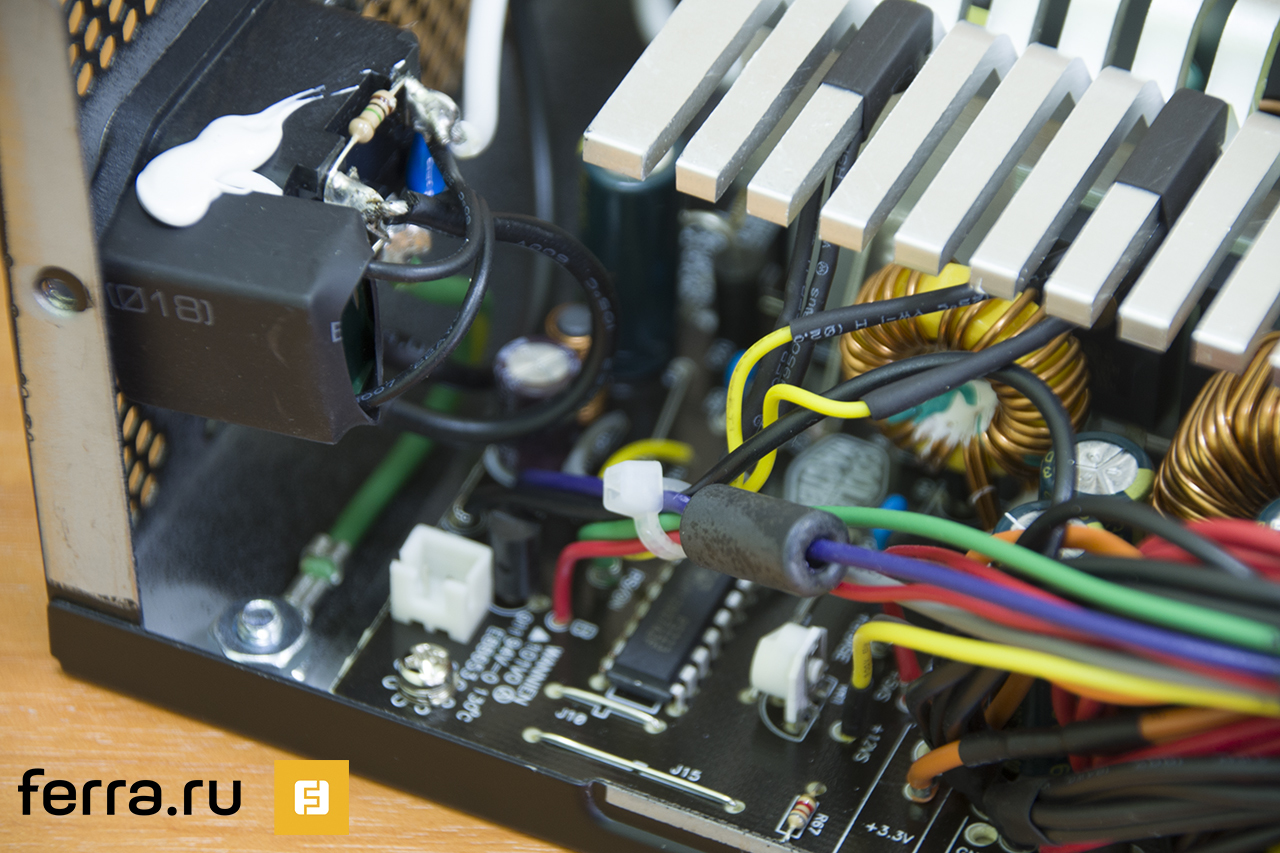

Как я уже говорил, блок питания получился весьма небольшим. При этом в конструкции Cooler Master G600 используется достаточно миниатюрная печатная плата. В состав EMI-фильтра входят два Y-конденсатора и один X-конденсатор. Также в конструкции присутствует CM-дроссель для подавления помех. Вообще видно, на чем сэкономил сборщик. Так, в основном используются конденсаторы фирмы TEAPO. В роли накопительного конденсатора APFC выступает модель c рабочими параметрами 270 мкФ, 420 В и 85 °C. А вот другие «бочонки» способны работать при 105 градусах Цельсия. Также для удешевления устройства в конструкции используются перемычки.

Внутреннее устройство Cooler Master G600

Arrows-left
Arrows-right
Reload
1 / 2

Внутреннее устройство Cooler Master G600

Arrows-left
Arrows-right
Reload
1 / 2

Внутреннее устройство Cooler Master G600

Тестирование

Давайте перейдем к тестированию. Как всегда, мы начнем с измерения кросс-нагрузочных характеристик блока питания. Напомню, что для их определения мы используем стенд D-RAM DBS-2200 мощностью 850 Вт.

Результаты тестирования Cooler Master G600

В принципе, анализа архитектуры блока питания уже достаточно, чтобы определить, на что способно устройство. Вы можете видеть, что по линии +3,3V отклонений напряжений практически не наблюдается. Канал ведет себя очень стабильно. Максимальное расхождение от номинала составило всего 3,37 В. А вот линия +5V ведет себя уже не так стабильно. Максимальное отклонении составило 4%, или 4,79 В. Наконец, по 12-вольтовому каналу были достигнуты предельные расхождения с номиналом в размере 12,6 В.

В общем, можно считать, что блок прошел это испытание, так как отклонения по линиям не превысили допустимых 5%. Легко заметить, что эффективность Cooler Master G600 увеличивается по мере роста нагрузки на 12-вольтовый канал.

В системе используется вентилятор D12SH-12 производства компании Yate Loon. Напомню, что заявленный уровень шума составляет 40 дБ. При максимальной нагрузке 600 Вт он достаточно быстро раскрутился до своего максимума, то есть до 2200 об/мин. На расстоянии одного метра шумомер зафиксировал показатель 40,7 дБ. Это ощутимо, но достаточно тихо для такой крыльчатки. При 500 Вт частота вращения, что неудивительно, упала и уровень шума снизился до 38,5 дБ. При 300 Вт уровень шума составил всего 37 дБ, что является очень хорошим показателем. В таком режиме работы блока питания практически не слышно. С учетом того, что на своем максимуме Cooler Master G600 будет работать очень малое время, то устройство можно назвать тихим.

Самым горячим элементом оказались силовые транзисторы, расположенные рядом с основным трансформатором. Они прогрелись до 78–79 градусов Цельсия. В целом «средняя температура по больнице» находится на уровне 55–60 градусов Цельсия. Это хороший показатель, блоку явно не грозит перегрев.

Arrows-left
Arrows-right
Reload
1 / 2

Нагрев Cooler Master G600

За все время тестирования Cooler Master G600 вел себя абсолютно стабильно и надежно.

Вывод

Про такие устройства обычно говорят: установил и забыл. Действительно, Cooler Master G600 не предлагает пользователю каких-либо наворотов, эксклюзивных функций, а также аппетитной «обертки». Это просто надежный блок питания, который выполняет свою работу. А именно выдает честные 600 Вт при достаточно высоком КПД, характерном для сертификата 80 PLUS Bronze. Требовать от него большего не стоит. Наше тестирование показало, что при всей простоте конструкции этот PSU обладает должной надежностью и стабильностью, подкрепленной функциями защиты OVP, OCP, OPP и SCP.

Cooler Master G600 в первую очередь подойдет для сборки недорогих игровых системных блоков. Мощности устройства вполне достаточно, чтобы «прокормить» даже очень производительный компьютер. При этом стоит отметить достаточно тихую работу системы охлаждения.

Cooler Master G600
Плюсы:Минусы:
Низкая стоимость, но высокая мощность;Отсутствие дополнительного кабеля PCI-E 6+2;
Поддержка стандарта 80 PLUS Bronze;Немодульный менеджмент кабелей;
Аккуратность сборки;Отсутствие оплетки у кабелей.
Компактные размеры.
Поддержка стандарта 80 PLUS Bronze;
Аккуратность сборки;
Компактные размеры.
