23 декабря 2014, 18:00

Бронзовый век. Обзор блока питания Cooler Master G750M (RS-750-AMAAB1)

Мы продолжаем знакомиться с новыми блоками питания от компании Cooler Master. На этот раз к нам в тестовую лабораторию прибыл явный представитель среднего ценового сегмента. Изучаем интересную модульную модель мощностью 750 Вт. Выявляем ее сильные и слабые стороны. Выясняем целесообразность покупки данного устройства в условиях сложной экономической ситуации в нашей стране.

Напомню, что в этом году мы познакомились со следующими новинками: моделью V750 Semi-Modular и G600. Первое устройство относится к топовому сегменту. Блок питания имеет модульный менеджмент кабелей, а также поддержку стандарта 80 PLUS Gold. Второе устройство относится к бюджетному сегменту. Это классическая «рабочая лошадка», которая в режиме 24/7/365 стабильно выполняет свои функции. Обозреваемый сегодня блок питания располагается где-то между ними. Модель G750M тоже имеет модульную архитектуру, однако его КПД соответствует сертификату 80 PLUS Bronze. Познакомимся с ней поближе.

Cooler Master G750M

Технические характеристики

Линейка модульных блоков питания GM насчитывает сразу четыре модели. К нам в тестовую лабораторию прибыла самая мощная модель. Однако в продаже можно найти блоки мощностью 450 Вт, 550 Вт и 650 Вт соответственно.

Очевидно, что G750M предназначен для сборки мощных персональных компьютеров. Заявленные 750 Вт поспособствуют созданию системы с использованием нескольких графических адаптеров.

Cooler Master G750M (RS-750-AMAAB1)
Номинальная мощность750 Вт
Стандарт 80 PLUSBronze
PFCАктивный
Поддерживаемые сертификаты защитыOVP/UVP/OPP/OTP/OCP/SCP
Несъемные кабели1x ATX 24 пин1x 4+4 пин для CPU1x PCI-E 6+2 (2 коннектора)
Съемные кабели1x PCI-E 6+2 (2 коннектора)2x SATA (8 коннекторов)2x MOLEX (6 коннекторов + FDD)
Размеры150x140x86 мм
Вентилятор1x 120 мм
Цена5500 руб.
Price.ru

Блок питания имеет одну физическую 12-вольтовую линию. По ней может передаваться до 744 Вт энергии, то есть до 99%. G750M поддерживает стандарт ATX 12V V2.31. Следовательно, он может быть совместим со всеми современными центральными процессорами. К тому же производитель заявляет, что блоки питания серии GM совместимы с видеокартами NVIDIA GeForce GTX TITAN. Наконец, стоит обратить внимание на то, что G750M поддерживает все современные технологии защиты: OVP, UVP, OPP, OTP, OCP и SCP.

Электрические характеристики Cooler Master G750M

Сам блок питания упакован в небольшую картонную коробку, имеющую при этом достаточно привлекательное оформление. Помимо фотографии самого устройства, пользователь перед покупкой сможет изучить все основные спецификации, а также преимущества «кормушки».

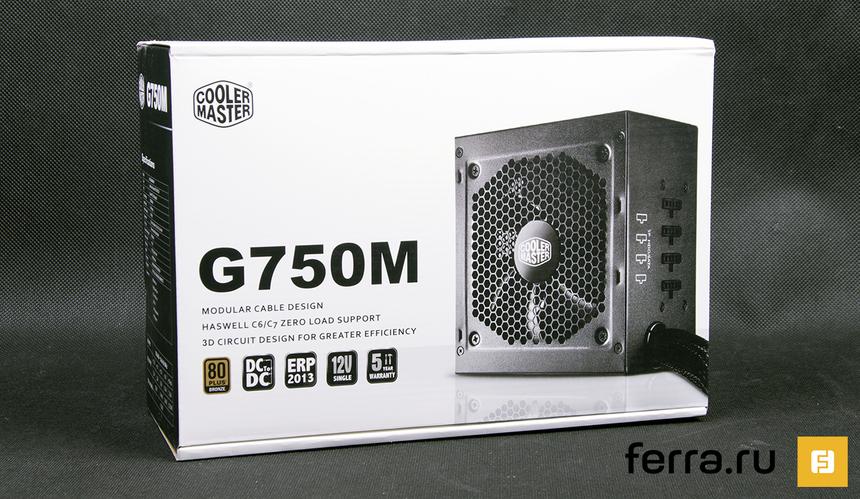

Упаковка Cooler Master G750M

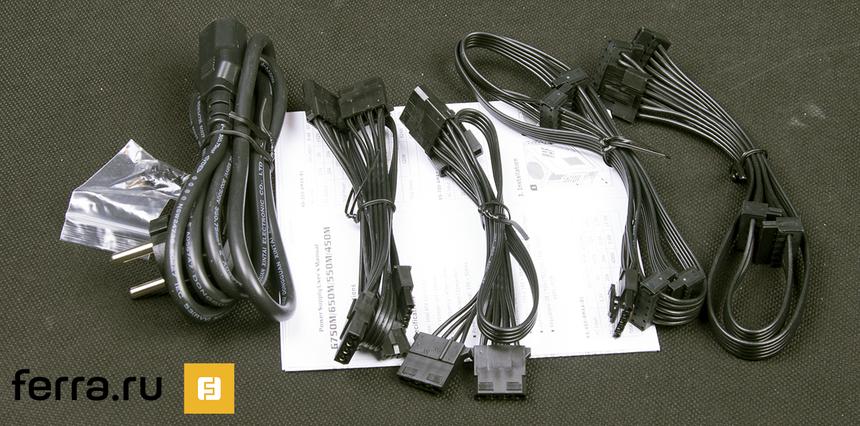

Комплект поставки стандартен. В него входят кабель питания, бумажное руководство, крепежные винты и отстегиваемые кабели.

Комплект поставки Cooler Master G750M

Особенности конструкции

Корпус блока питания выполнен в миниатюрном металлическом корпусе. Качество сборки не вызывает каких-либо нареканий.

Arrows-left
Arrows-right
Reload
1 / 2

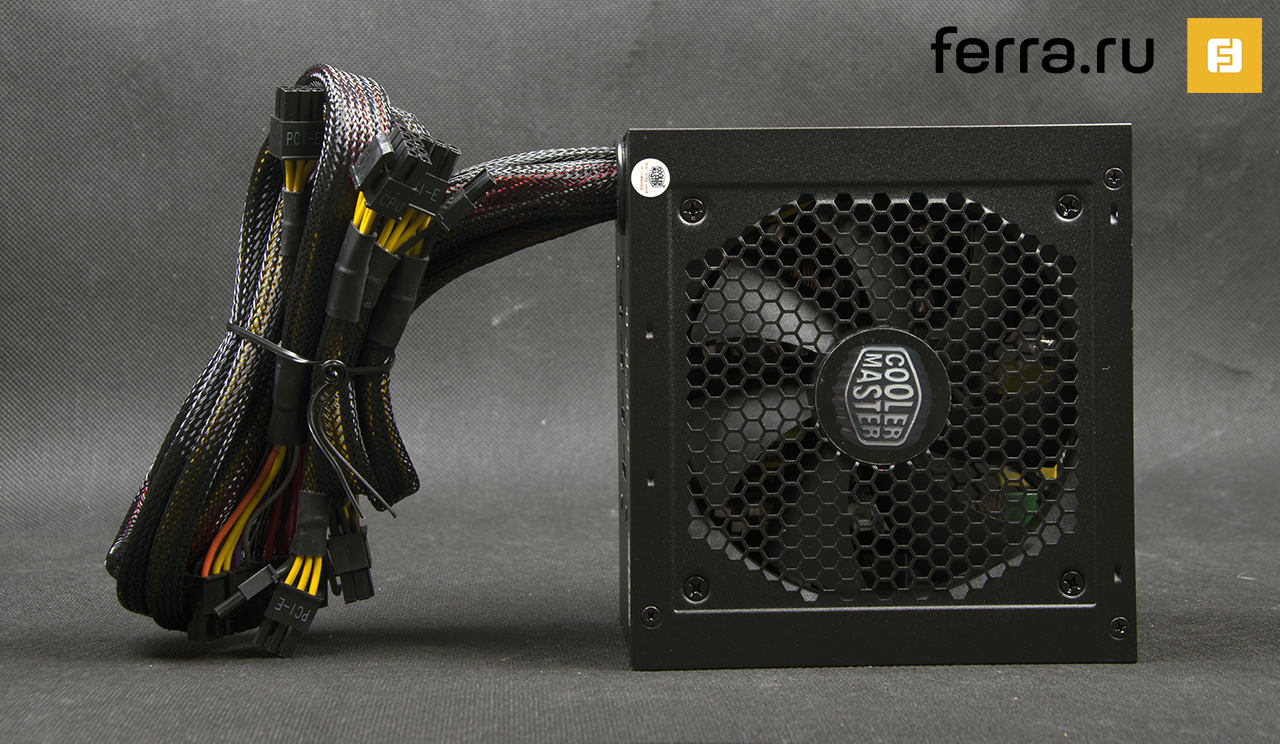

Cooler Master G750M, общий вид

Как всегда, задняя стенка выполнена в виде воздухоотводной решетки. Здесь же находится разъем для подключения кабеля питания и тумблер включения/выключения.

Cooler Master G750M, вид сбоку

G750M — не полностью модульный блок питания. Несъемными являются четыре кабеля: 24-пиновый для питания материнской платы, 4+4 пиновый для питания центрального процессора и два 6+2 PCI-E для питания видеокарт. Последний провод несет в себе по два коннектора, что очень удобно при сборке системы на базе двух видеокарт.

Все несъемные кабели оплетены полимерной сеткой.

Cooler Master G750M, колодка с разъемами

Съемными являются еще четыре кабеля: по два с разъемами MOLEX и два с разъемами SATA. Длины проводов достаточно для их прокладки в компьютерных корпусах с нижним посадочным местом.

Все съемные кабели имеют плоский профиль.

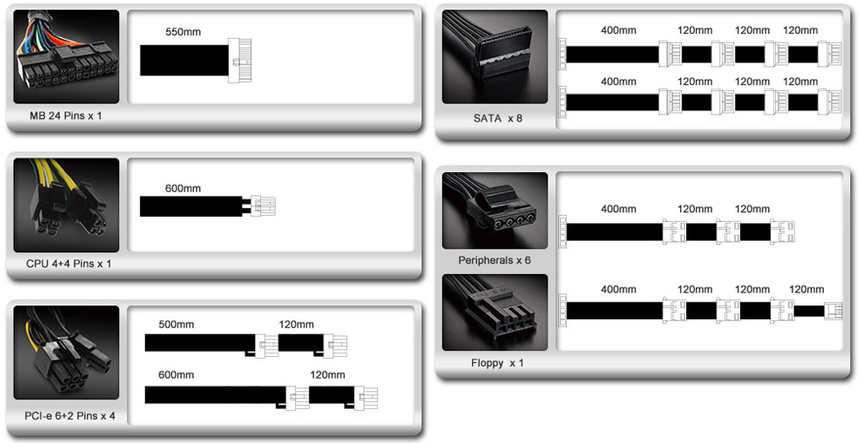

Кабели Cooler Master G750M

В конструкции G750M, как и у V750 Semi-Modular, используется вентилятор D12BH-12 производства компании Yate Loon. Это качественный нагнетатель, он имеет семь лопастей и может раскручиваться вплоть до частоты 2300 об/мин. При этом «карлсон» способен создать воздушный поток в размере 96 м3/ч. Максимальный заявленный уровень шума — 43 дБ.

Вентилятор Cooler Master G750M

Очень похоже на то, что Cooler Master G750M произведен на фабрике компании CWT. Об этом говорит маркировка печатной платы.

Элементы блока питания имеют три алюминиевых радиатора. Два больших предназначены для охлаждения полевых транзисторов. Самый маленький остужает диодный мост, необходимый для выпрямления входного напряжения.

Вход реализован при помощи EMI-фильтра. Он состоит из трех Х-конденсаторов, четырех Y-конденсаторов, варистора и двух дросселей. Мощный набор, который однозначно защитит оборудование от высокочастотных помех.

Активный модуль коррекции коэффициента мощности APFC состоит из дросселя (запечатан в корпусе), диода Шоттки и двух полевых транзисторов. За его работу отвечает ШИМ-контроллер CM6800TX.

Конденсаторы высоковольтной цепи выпущены компанией LG. Один имеет емкость 330 мкФ (400 В), второй — 270 мкФ (400 В). Конденсаторы подключены параллельно. В итоге суммарная емкость для 750-ваттного блока составляет целых 600 мкФ. К сожалению, максимальная рабочая температура элементов составляет всего 85 градусов Цельсия.

Arrows-left
Arrows-right
Reload
1 / 4

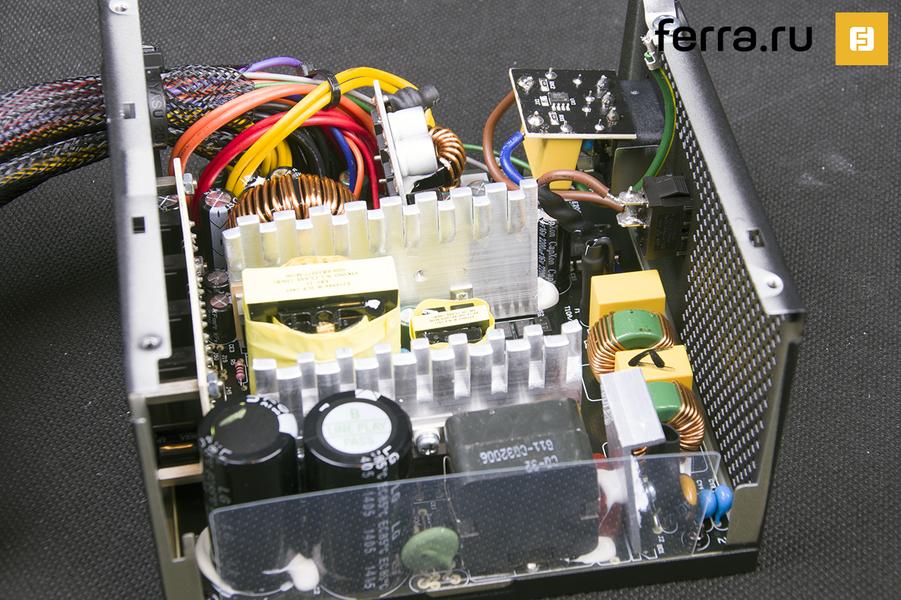

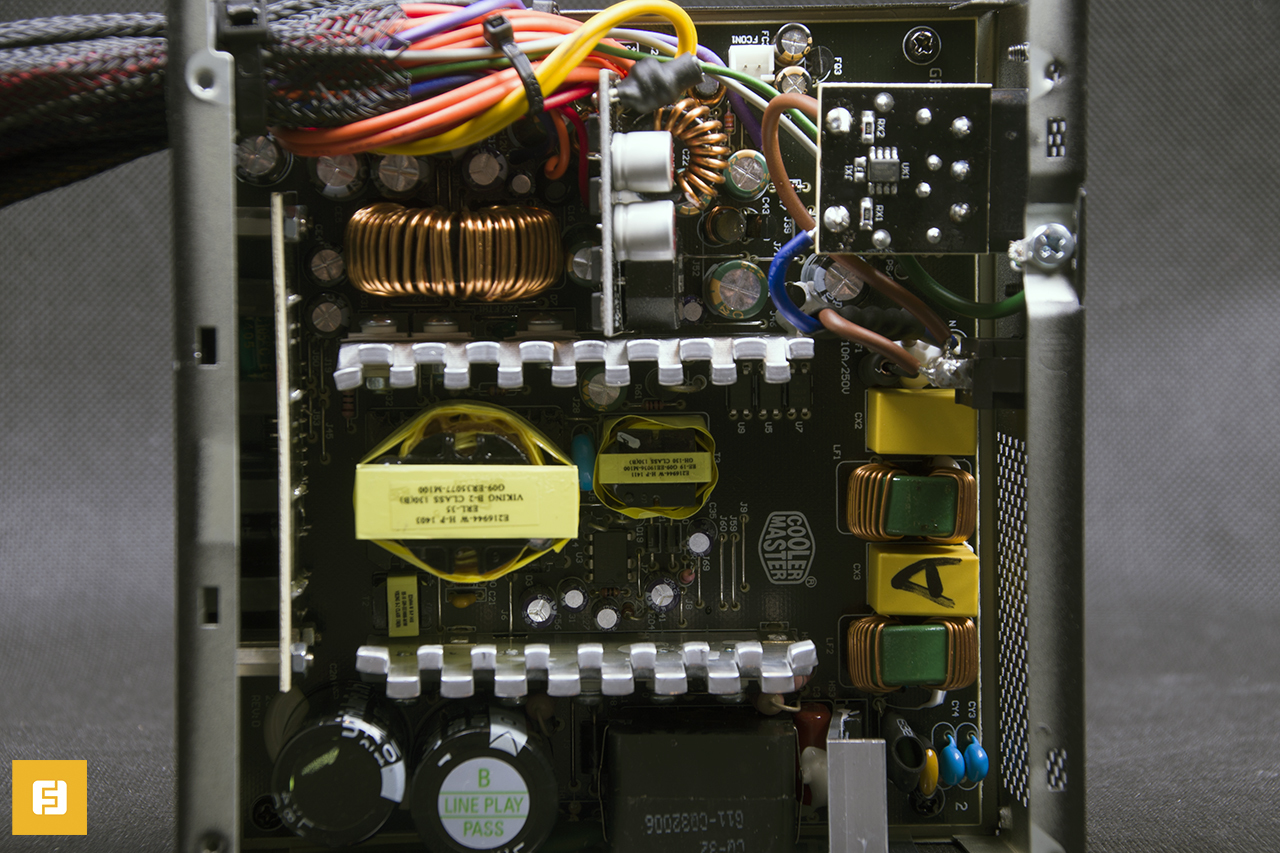

Внутреннее устройство Cooler Master G750M

Зато все остальные конденсаторы способны работать при температуре до 105 градусов Цельсия. Преимущественно используются комплектующие компаний CapXon и Jun Fu.

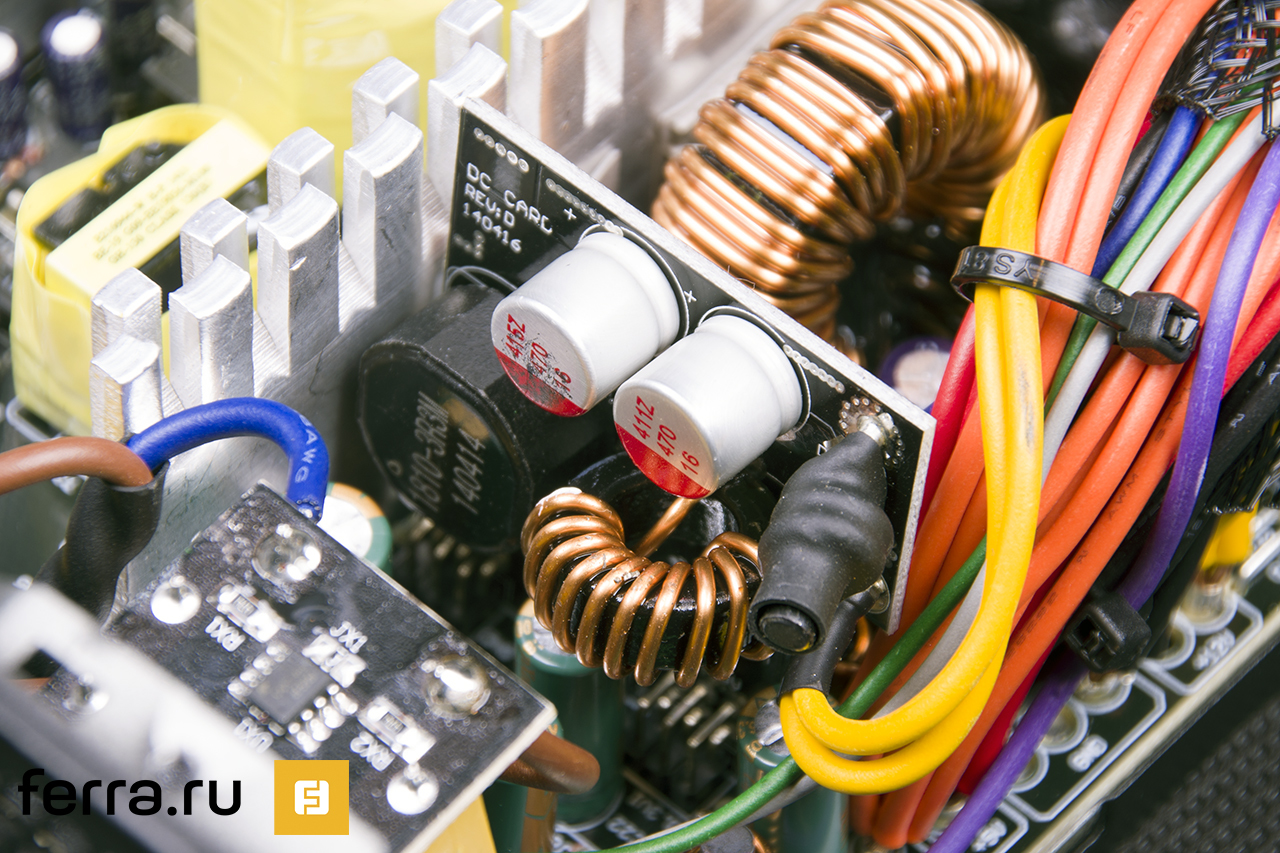

Три полевых транзистора, входящие в цепь синхронного выпрямителя, отвечают за формирование 12-вольтовой линий. Напомню, что в Cooler Master G750M канал 12V способен генерировать до 744 Вт. DC-DC-преобразователь реализован при помощи отдельной платы. Здесь уже используются твердотельные конденсаторы. На плате дополнительно распаяны ШИМ-контроллер APW7159 и четыре транзистора M3016D. На каждый канал приходится по два таких элемента.

Приятно, что модульные разъемы оснащены фильтром в исполнении конденсаторов CapXon и Jun Fu.

Наконец, за реализацию технологий защиты OVP/UVP/OPP/OTP/OCP/SCP отвечает супервайзер Sitronix ST9S429-PG14.

Arrows-left
Arrows-right
Reload
1 / 4

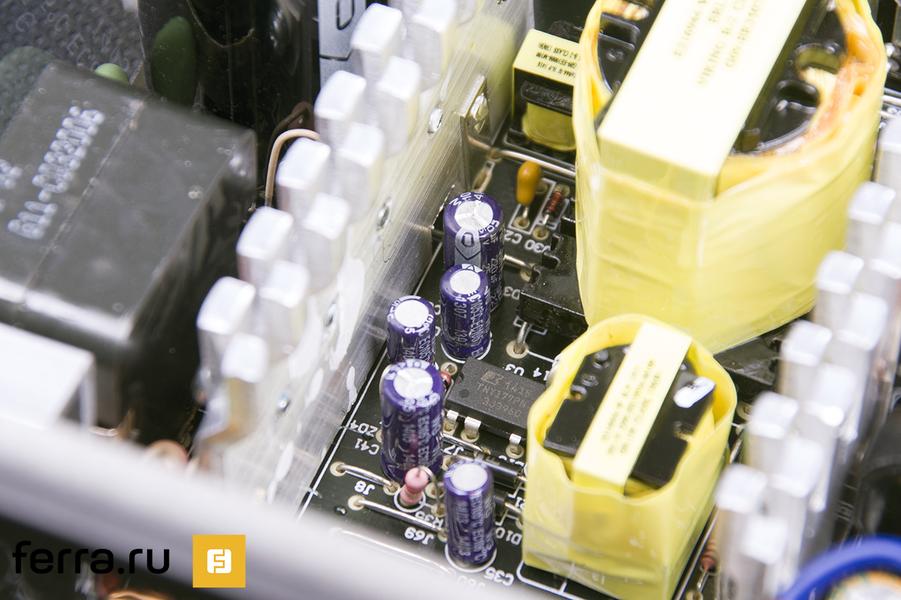

Внутреннее устройство Cooler Master G750M

В целом стоит отметить использование достаточно современной архитектуры. Сборка блока выполнена качественно. Все это позволяет предположить, что Cooler Master G750M продемонстрирует хорошие результаты во время тестирования.

Тестирование

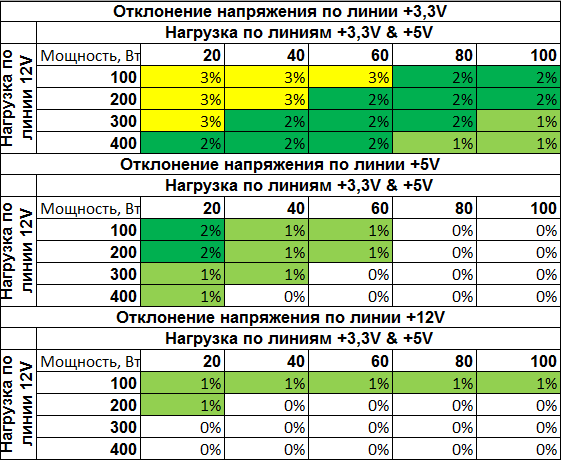

Как всегда, разбор полетов начнем с оценки кросс-нагрузочных характеристик блока. В целом я получил весьма и весьма добротные результаты. Максимальные отклонения в размере всего 3% при норме 5% было зафиксировано по линии +3,3V. По остальным каналам дельта напряжений не превысила 2%. А по линии +12V КНХ можно считать практически идеальной. В цифровом эквиваленте это выглядит следующим образом: 3,41 В по линии +3,3V, 5,09 В по линии +5V и 12,15 В по линии +12V. Результаты откровенно хорошие!

Результаты тестирования Cooler Master G750M

Как мы уже выяснили, в системе используется хорошо знакомый вентилятор D12BH-12 производства компании Yate Loon. Шумовые характеристики у него идентичные. При нагрузке до 600 Вт вентилятор работает очень тихо. Измерительный прибор зафиксировал 37,8 дБ. А вот затем «карлсон» раскручивается на полную катушку, то есть до частоты 2200 об/мин. И тогда его становится слышно. На расстоянии одного метра от тестового стенда шумомер зафиксировал показатель акустического давления в размере 41,5 дБ.

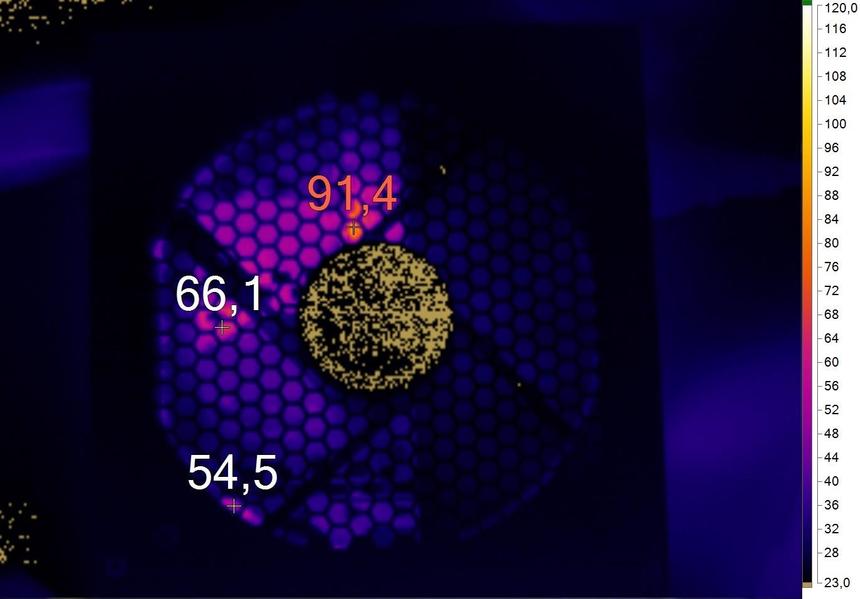

Самым горячим элементом у Cooler Master G750M оказались полевые транзисторы синхронного выпрямителя для 12 В. Они прогрелись до высоких 90 градусов Цельсия. В целом общая температура в корпусе находится в районе 45-50 градусов Цельсия. Это хороший показатель.

Нагрев Cooler Master G750M

Надо отметить, что стресс-тестирование оборудования осуществляется в течении нескольких часов при максимальной нагрузке. Очевидно, что в быту блок питания не будет работать на своем максимуме столь продолжительное время. К тому же производитель уверен в своей продукции, раз сертифицирует устройство 5-летней гарантией.

Вывод

Тестирование показало, что Cooler Master G750M — это качественный блок питания. Он обладает хорошими КНХ и достаточно тихо работает. Мощности устройства хватит, чтобы собрать очень мощную систему даже с применением двух флагманских одночиповых адаптеров. А модульный менеджмент кабелей однозначно облегчит процесс сборки десктопа.

Ситуация следующая. Среди модульных блоков питания мощностью 750 Вт Cooler Master G750M достаточно заметно выделяется. Следовательно, этому устройству можно смело присудить награду «Удачная покупка». На момент тестирования стоимость блока питания находилась в районе 5500 рублей. Однако в связи с очень тяжелой экономической ситуацией в нашей стране такие устройства (да, на самом деле, все устройства — прим. автора), как Cooler Master G750M, могут капитально подорожать.

Cooler Master G750M
Плюсы:Минусы:
Хорошие КНХ;Высокий нагрев некоторых компонентов;
модульный менеджмент кабелей;заметный шум при максимальной нагрузке.
поддержка ATX 12V V2.31 и всех технологий защиты;
5-летняя гарантия;
достаточно тихая работа при небольшой нагрузке.
модульный менеджмент кабелей;
поддержка ATX 12V V2.31 и всех технологий защиты;
5-летняя гарантия;
достаточно тихая работа при небольшой нагрузке.
