Мастер на все кабели. Обзор блока питания Cooler Master V750 Semi-Modular

Существует такой тип устройств, который называют «рабочими лошадками». «Рабочая лошадка» — это такое железо, которое неприхотливо в использовании, стабильно и в меру функционально. Если данный термин применить к компьютерным блокам питания, то сюда попадут решения, обладающие высокой степенью надежности, должным запасом мощности, низким уровнем шума, однако имеющие при этом релевантную стоимость. Такой PSU будет верно служить и переживет далеко не один апгрейд системы. К таким блокам питания относится и модель V750 Semi-Modular от Cooler Master.
Мастер на все кабели. Обзор блока питания Cooler Master V750 Semi-Modular

Как нетрудно догадаться, модель V750 Semi-Modular имеет модульный менеджмент кабелей. Часть проводов у блока являются несъемными, а часть (при желании и необходимости) могут быть подключены отдельно. Данное инженерное воплощение можно назвать оптимальным, ведь есть кабели (для питания матплаты, процессора и видеокарты/видеокарт), которые обязательно необходимо подключить. Нет смысла делать их съемными. Однако не всегда есть необходимость сразу в нескольких разъемах MOLEX и/или SATA. Кабели с этими коннекторами на борту лучше делать съемными, тогда не придется прятать в корпусе большой «хвост» из незадействованных проводов. Поэтому полумодульный менеджмент — это идеальное решение для сборки среднестатистического ПК.

Установка Cooler Master V750 Semi-Modular в малогабаритный корпус

Установка Cooler Master V750 Semi-Modular в малогабаритный корпус

Технические характеристики

Линейка блоков питания V Semi-Modular насчитывает сразу четыре модели. Блок с серийным номером RS-750-AMAA-G1 является самым мощным, его номинал равняется 750 Вт. Однако в линейке есть модели мощностью 650 Вт, 550 Вт и 450 Вт соответственно.

Cooler Master V750 Semi-Modular (RS-750-AMAA-G1)
Номинальная мощность750 Вт
Стандарт 80 PLUSGold
PFCАктивный
Поддерживаемые сертификаты защитыCE/TUV/FCC/CCC/BSMI/KCC/RCM/EAC/UL
Несъемные кабели1x ATX 24 пин 1х 4+4 пин для CPU 4x 6+2 PCI-E
Съемные кабели8x SATA 6x MOLEX 1x FDD
Размеры150x140x86 мм
Вентилятор1x 120 мм, 100 000 часов
Цена6400 руб.
Price.ru

Все устройства серии V Semi-Modular имеют сертификат 80 PLUS Gold. Это значит, что при напряжении 230 В коэффициент полезного действия устройств не может быть ниже 88% при 20-процентной загрузке, ниже 92% при 50-процентной загрузке и ниже 88% при 100-процентной загрузке соответственно. Следовательно, все эти модели можно назвать очень энергоэфеективными.

Уровень шума и КПД Cooler Master V750 Semi-Modular

Уровень шума и КПД Cooler Master V750 Semi-Modular

750-ваттная модель имеет оснащена одной 12-вольтовой линией, по которой может передаваться до 744 Вт, то есть практически весь номинал. По линиям +3,3V и +5V может передаваться до 120 Вт энергии соответственно. Она трансформируется из 12-вольтовой линии при помощи встроенного модуля конвертера. В последнее время во всех энергоэффективных блоках питания, поддерживающих «авторитетные» стандартные 80 PLUS (читай — не ниже Gold, Platinum, Titanium), применяется именно эта схема с одной 12-вольтовой шиной и дополнительными цепями понижения напряжения.

По каналу +5Vsb может передаваться 12,5 Вт. Этого вполне достаточно, чтобы, например, заряжать разнообразные мобильные устройства от USB-портов при выключенном компьютере.

Технические характеристики Cooler Master V750 Semi-Modular

Технические характеристики Cooler Master V750 Semi-Modular

Еще один плюс V750 Semi-Modular кроется в его размерах. При такой мощности (а 750 Вт — это уже много) блок питания собран в весьма миниатюрном корпусе с использованием классического 120-мм вентилятора. Размеры (150x140x86 мм) позволяют использовать данное устройство для сборки компактных, но весьма производительных игровых систем.

Прокладка кабелей Cooler Master V750 Semi-Modular (RS-750-AMAA-G1)

Прокладка кабелей Cooler Master V750 Semi-Modular (RS-750-AMAA-G1)

Устройство поставляется в картонной коробке небольшого размера. Производитель акцентирует внимание потенциального покупателя на трех моментах: на поддержке стандарта 80 PLUS Gold, на использовании японских конденсаторов и на 3D-дизайне печатной платы. Что касается последнего инженерного решения, то подразумевается наличие дополнительных небольших схем, на которых, например, распаяна управляющая логика.

Упаковка Cooler Master V750 Semi-Modular

Упаковка Cooler Master V750 Semi-Modular

Комплект поставки у V750 Semi-Modular спартанский: провод питания, съемные кабели, бумажная инструкция и четыре винта для закрепления блока питания в компьютерном корпусе.

Комплект поставки Cooler Master V750 Semi-Modular

Комплект поставки Cooler Master V750 Semi-Modular

Особенности конструкции

Как я уже говорил, блок мощностью 750 Вт собран в весьма миниатюрном корпусе. 120-мм вентилятор защищен грилем, выполненным в виде сот. Его окантовка, а также логотип имеют серебряный цвет. В итоге «кормушка» выглядит достаточно симпатично и уж точно не испортит картины, например, в системном блоке с прозрачным окошком на боковой стороне.

На оборотной стороне V750 Semi-Modular наклеена этикетка с основными техническими характеристиками устройства.

Cooler Master V750 Semi-Modular, вид спереди

Cooler Master V750 Semi-Modular, вид спереди

Сторона, на которой разведены тумблер включения/выключения, а также разъем для кабеля питания, выполнена в виде классической сетки.

Cooler Master V750 Semi-Modular, разъем подключения кабеля питания

Cooler Master V750 Semi-Modular, разъем подключения кабеля питания

А вот и колодка, к которой подключаются съемные кабели. Здесь разведено четыре 5-контактных коннектора для проводов с MOLEX и SATA. Как я уже говорил, остальные провода у V750 Semi-Modular — несъемные.

Cooler Master V750 Semi-Modular, разъемы для съемных кабелей

Cooler Master V750 Semi-Modular, разъемы для съемных кабелей

Кабель ATX имеет длину 550 мм. Провод на 4+4 пин для питания центрального процессора — 600 мм. Два кабеля для питания видеокарт PCI-E 6+2 имеют длину 500 мм и еще плюс 120 мм для второго дополнительного разъема. Все несъемные провода собраны в черную сетчатую оплетку. В принципе, их длины более чем достаточно для прокладки даже в очень габаритных компьютерных корпусах.

Несъемные кабели плоские, так их гораздо удобнее прокладывать за шасси корпуса. Два провода с MOLEX (шесть коннекторов) имеют длину 400+150+150 мм. Два кабеля с SATA (восемь портов) имеют длину 400+150+150+150 мм. К одному из проводов с MOLEX дополнительно «внедрен» разъем FDD.

Разъемы, кабели, а также их длина

Разъемы, кабели, а также их длина

В конструкции V750 Semi-Modular используется вентилятор D12BH-12 производства компании Yate Loon. Нагнетатель имеет семь лопастей и может раскручиваться вплоть до частоты 2300 об/мин. При этом «карлсон» способен создать воздушный поток в размере 96 м3/ч. Максимальный заявленный уровень шума — 43 дБ.

Cooler Master V750 Semi-Modular, вентилятор

Cooler Master V750 Semi-Modular, вентилятор

В V750 Semi-Modular используется схожая с блоками питания серии G конструкция печатной платы. Устройство по заказу Cooler Master произведено на фабрике компании Enhance Electronics. Отмечу наличие весьма плотной компоновки внутренних элементов блока, а также очень аккуратную сборку, придраться к качеству которой, как не старайся, но не получится.

Cooler Master V750 Semi-Modular, внутреннее устройство

Cooler Master V750 Semi-Modular, внутреннее устройство

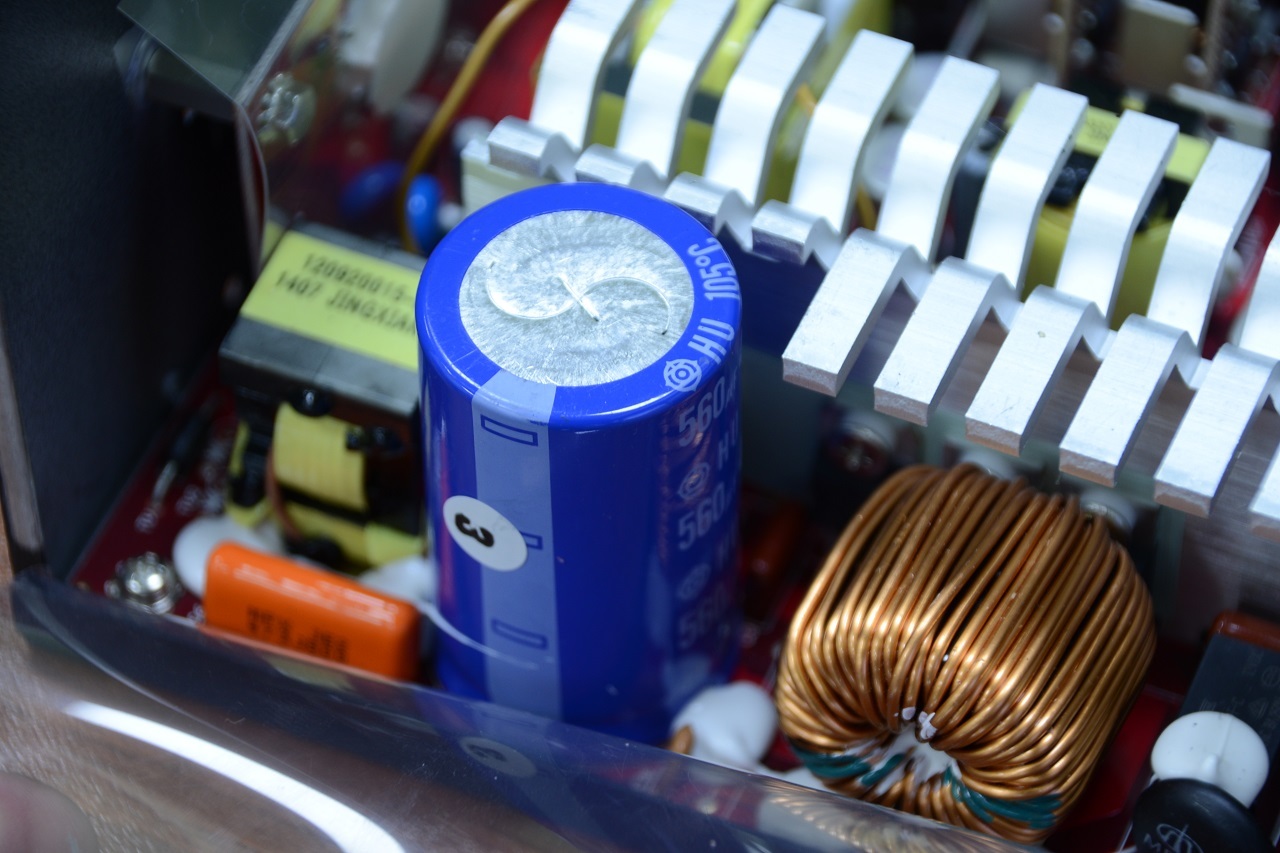

EMI-фильтр состоит из четырех Y-конденсаторов, четырех X-конденсаторов, а также двух CM-дросселей для подавления помех. Для выпрямления первичного напряжения используется диодный мост GBU1006 от LiteOn, способный работать с максимальным прямым током 10 А. APFC состоит из контроллера Champion CM6502, двух мосфетов Infineon IPP50R190CE и диода CREE C3D08060A. В роли накопительного конденсатора APFC выступает модель от Hitachi c рабочими параметрами 560 мкФ, 450 В и 105 °C. За работу корректора мощности отвечает микросхема ICE3PCS01G. Основные коммутаторы — четыре силовых транзистора Infineon IPP50R280CE. А за их работу отвечает контроллер Champion CM6901.

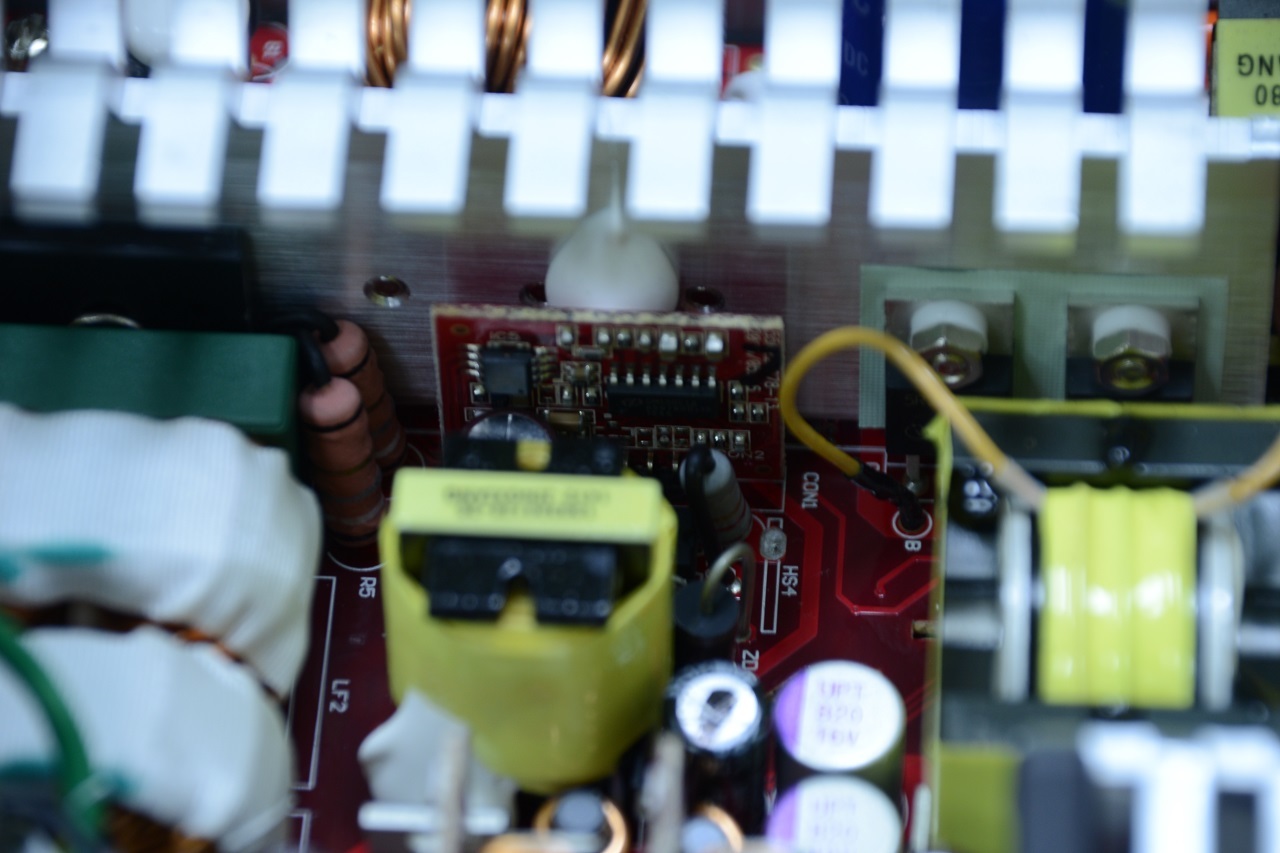

Выходное напряжение переменного тока с главного трансформатора преобразуется в постоянное синхронным выпрямителем на полевых транзисторах Infineon IPP029N06N, образующего шину +12V, уже от которой непосредственно формируются +3,3V и +5V. За это отвечают сразу две ШИМ-микросхемы APW7073, управляющие работой MOSFET-транзисторов CSD86350Q5D. Модуль защиты реализован при помощи супервизора SITI PS223, который обеспечивает полный набор превентивных функций OVP, UVP, OPP, SCP, OCP и OTP. Напряжение +5Vsb реализовано при помощи ШИМ-контроллера STR-A6069H и выпрямительного диода PFR 10V45CT.

В конструкции блока используются только высококачественные японские конденсаторы Rubycon, Chemi-Con и SUNCON, способные работать в температурном режиме вплоть до 105 градусов Цельсия.

Тестирование

Для тестирования мы использовали нагрузочный блок D-RAM DBS-2200 мощностью 850 Вт.

Как я уже выяснил, V750 Semi-Modular собран очень качественно, а потому от устройства мы вправе ожидать весьма хороших результатов.

Результаты тестирования Cooler Master V750 Semi-Modular

Результаты тестирования Cooler Master V750 Semi-Modular

Так и получилось. Для начала давайте обратимся к таблице кросс-нагрузочных характеристик для оценки качества преобразователей по линиям +3,3V, +5V и +12V. Самым стабильным оказался 12-вольтовый канал. Максимальное отклонение относительно номинала составило всего 1% (12,09 В). Это очень хороший результат. Можно даже сказать идеальный. По линии +3,3V максимальное отклонение составило 2% (3,36 В), а по шине +5V — 1% (4,94 В). В общем, с качеством преобразования основных напряжений у V750 Semi-Modular все в полном порядке.

При максимальной частоте вращения 2300 об/мин вентилятор D12BH-12 действительно работает достаточно шумно. Шумомер зарегистрировал 41,1 дБ. До этого значения он раскручивается где-то начиная с 600 Вт. При 550 Вт на расстоянии одного метра от тестового стенда измерительный прибор зарегистрировал показатель 37,4 дБ. Это весьма тихо, в таком режиме услышать работающий вентилятор не получится.

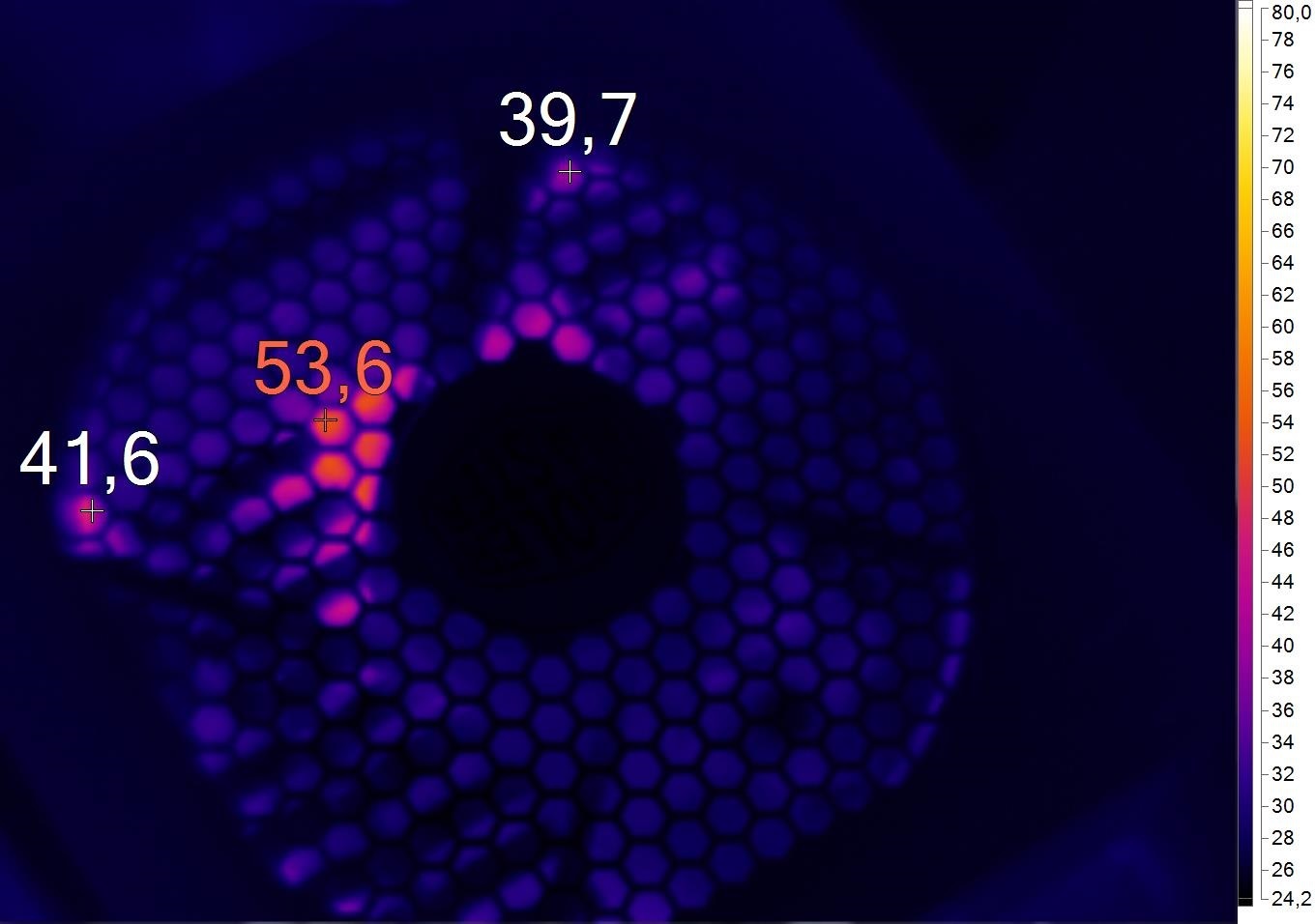

При максимальной нагрузке самыми горячими элементами у блока питания оказались DC-DC-преобразователь, основной трансформатор и полевые транзисторы, расположенные рядом с ним. Температуры высокие, но некритичные. Сказывается плотная компоновка элементов внутри блока. Тестирование проводилось в помещении при температуре окружающей среды 24 градуса Цельсия.

Вывод

Блок питания Cooler Master V750 Semi-Modular предназначен для сборки весьма производительных игровых компьютеров. Мощности устройства вполне хватит для установки в систему сразу двух топовых одночиповых графических адаптеров. Также можно побаловать себя и разгоном центрального процессора. Частично модульный менеджмент кабелей позволяет организовать качественную прокладку проводов и обойтись без ненужных «хвостов». Нужно также отметить, что V750 Semi-Modular — это еще и компактный блок питания. Следовательно, он подойдет для сборки миниатюрных игровых систем. Например, ПК типа Barebone.

Тестирование показало, что V750 Semi-Modular — надежный блок питания. Он отлично преобразовывает напряжения. Стоит сказать спасибо качественным материалам, при помощи которых собрана «начинка» устройства. У меня не возникло претензий и к уровню издаваемого устройством шума.

В общем, если вам нужен универсальный блок питания, обладающий должной надежностью, стабильностью, запасом мощности, а также сверхвысоким КПД, то вам однозначно стоит присмотреться к V750 Semi-Modular или к другим устройствам из этой же линейки.
