Титаническая мощь. Обзор блока питания Corsair AX1500i

Использование блоков питания мощностью от киловатта и больше может быть оправданно только в случае, когда вам действительно необходимо собрать очень производительную систему. В таких компьютерах вы часто можете встретить три или даже четыре видеокарты, полноценную систему водяного охлаждения, серьезно разогнанный центральный процессор, а также массивы большого числа накопителей. И, конечно же, мощный блок питания. Например, такой, как Corsair AX1500i.

Модель AX1500i была представлена еще на выставке CES 2014 в январе этого года. В Европе и Америке продукт уже находится в широкой продаже. В Россию данную «кормушку» везти большими партиями пока не спешат, но совсем скоро ситуация должна измениться, и потому Ferra.ru спешит познакомить вас с очень интересной новинкой.

При сборке самых мощных игровых систем без по-настоящему мощного блока питания не обойтись

Технические характеристики

Модель AX1500i относится к топовой линейке блоков питания под названием AX, предназначенной для высокопроизводительных геймерских систем, а также для экстремального оверклокинга. Всего серия насчитывает шесть моделей мощностью 760 Вт, 860 Вт, 1200 Вт и 1500 Вт соответственно. Первые две «кормушки» дублируются, так как есть просто блоки AX, а есть устройства с цифровым управлением Corsair Link. Модель AX1500i может похвастать не только большой мощностью, но и поддержкой сертификата 80 PLUS Titanium. Следовательно, можно утверждать, что данный блок питания считается одним из самых эффективных в мире!

Таблица №1. Технические характеристики Corsair AX1500i
Номер продуктаCP-9020057-NA
Номинальная мощность1500 Вт
Сертификат 80 PLUSTitanium
PFCАктивный
Классы безопасностиcTUVus, TÜV, CCC, CE, RCM, CU, KC Mark, FCC
Несъемные кабелиНет
Съемные кабели (коннекторы)1x ATX24 2x 8 пин для CPU 2x FDD 12x MOLEX 10x 6+2 PCI-E 20x SATA
Размер корпуса150x86x225 мм
Вентилятор1х 140 мм
ЦенаN/A
Price.ru

Как и положено, «кормушка» мощностью 1,5 кВт оснащена огромным числом кабелей. Здесь есть все, а это значит, что на основе Corsair AX1500i можно собрать компьютерную систему любой сложности. Для охлаждения внутренних элементов используется 140-миллиметровый вентилятор с семью лопастями. Производитель заявляет, что уровень шума устройства не превышает отметки в 30 дБ. К тому же сама система охлаждения функционирует не все время, а только в моменты, когда система работает с определенной нагрузкой.

Технические характеристики Corsair AX1500i, уровень шума

Блоки питания мощностью от 1 кВт, как правило, задействуют одну 12-вольтовую линию. Вот и Corsair AX1500i использует схожий принцип работы. По линии +12V блок может передавать до 1500 Вт энергии при напряжении 115-240 В. То есть 100% мощности, сумасшедший параметр! При напряжении 100 В «кормушка» может выдать всего 1300 Вт. Максимальный ток по линиям +3.3V и +5V не должен превышать 30 А. Суммарная мощность в 180 Вт — это тоже хороший показатель.

Таблица №2. Параметры питания Corsair AX1500i
Входной параметрВыходной параметр
Входное напряжение: 100-240 ВВыходное напряжение+3.3V+5V+12V-12V+5Vsb
15 АМаксимальная нагрузка30 А30 А125 А0,8 А3,5 А
Частота: 50-60 ГцМаксимальная комбинированная нагрузка180 Вт1500 Вт9,6 Вт17,5 Вт
1500 Вт

Однако в Corsair AX1500i для каждого 8-контактного провода можно указать индивидуальное значение OCP (защита от превышения по току), начиная с 20 А. Есть также поддержка функций OVP (защита от превышения по напряжению) и SCP (защита от короткого замыкания). Плюс устройство поддерживает режим OTP (защита от перегрева), который есть далеко не у всех современных блоков питания.

Табличка характеристик Corsair AX1500i

Ниже представлена таблица КПД в зависимости от стандарта 80 PLUS.

Таблица №3. Коэффициенты полезного действия в зависимости от стандарта 80 PLUS
Входное напряжение115 В230 В
Процент загрузки блока питания102050100102050100
80 PLUS Basic808080808080
80 PLUS Bronze828582818581
80 PLUS Silver858885858985
80 PLUS Gold879087889288
80 PLUS Platinum909289909491
80 PLUS Titanium90949691

Сертификат 80 PLUS Titanium означает, что КПД блока питания при входном напряжении 230 В не должен быть ниже 90% при 10% загрузке, ниже 94% при 20%, ниже 96% при 50% и ниже 91% при 100% соответственно. Для обеспечения поддержки этого стандарта любой девайс должен состоять только из высококачественных компонентов. В противном случае дополнительная энергия (а вместе с ней и КПД) будет «уходить» на нагрев, паразитные наводки и так далее.

Технические характеристики Corsair AX1500i, уровень эффективности

Corsair AX1500i огромен. Об этом свидетельствует большая и тяжелая картонная коробка, в которую он запакован. Пусть это и звучит как придирка, но упаковку устройства с таким весом могли бы оснастить удобной ручкой для переноски. Сам блок питания надежно лежит в складках поролона.

Упаковка Corsair AX1500i

«Кормушка» помещена в велюровый мешочек. В отдельной сумочке на липучках хранятся кабели питания. Также в комплект поставки входят нейлоновые стяжки и макулатура. К сожалению, из поставки исчезла USB-флешка, на которой обычно хранился установочный файл программы Corsair Link.

Комплект поставки Corsair AX1500i

Особенности конструкции

Корпус блока получился реально большим. В итоге «кормушка» даже больше, чем такие модели, как ENERMAX PLATIMAX 1500 и LEPA G1600-MA. Однако вряд ли же вы будете устанавливать Corsair AX1500i в небольшой кейс? Здесь попахивает использованием полноценного Ultra Tower.

Corsair AX1500i, общий вид

В итоге большой 140-миллиметровый вентилятор выглядит даже как-то скромно на фоне всего блока питания. Сама «кормушка» выполнена в классическом для линейки AX строгом стиле. «Карлсон» оснащен грилем с продольными решетками. Лопасти вентилятора окрашены в серый цвет.

Corsair AX1500i, вид сверху

Я уже писал об этом, Corsair AX1500i — это полностью модульный блок питания. А с учетом большой мощности сторона с колодками для подключения кабелей полностью «забита» разъемами. Обратите внимание на правый верхний угол. Во-первых, там присутствует порт mini-USB. Он необходим для подключения соответствующего кабеля к компьютеру, чтобы блоком можно было управлять при помощи программного обеспечения Corsair Link. Во-вторых, там присутствует клавиша самодиагностики и два индикатора. Если блок работает нормально, то горит зеленая лампочка. Если возникла какая-то ошибка, то светится красный фонарик. В-третьих, здесь расположен порт I2C.

Колодки ниже пронумерованы. Разъемы поделены на секции. Перепутать и установить провод в не тот коннектор невозможно.

Corsair AX1500i, контакты подключения кабелей

Кстати, о кабелях. В общей сложности Corsair AX1500i насчитывает 23 провода. Блок позволяет питать процессор сразу от двух 8-пиновых коннекторов — это часто используемый сценарий в навороченных оверклокерских материнках. Плюс от Corsair AX1500i можно спокойно запитать сразу четыре видеокарты с двумя 6+2 PCI-E коннекторами.

Количественный состав остальных проводов указан в таблице. Отмечу лишь тот факт, что все кабели имеют большую длину: ATX24 — 700 мм, 8-пиновые провода для питания процессора — 650 мм, шнуры 6+2 PCI-E — 700+150 мм, SATA — 500+100+100+100 мм. Так что даже в самых больших корпусах проблем с прокладкой кабелей не возникнет. К тому же все провода имеют плоскую форму.

Набор кабелей Corsair AX1500i

Для подключения к сети задействован разъем типа C20, который в нашей стране используется достаточно редко. Сам производитель обосновал выбор данной «розетки» всеядностью блока питания, который может работать в диапазоне напряжений 90-264 В - стандартный разъем C14 будто бы не удовлетворяет этим требованиям, что странно, ибо блоки питания других производителей, но с такой же мощностью спокойно работают с этим коннектором.

На задней панели также расположен тумблер включения/выключения «кормушки».

Задняя сторона Corsair AX1500i

Корпус Corsair AX1500i имеет стандартную компоновку. С других сторон он монолитен. На «брюшке» наклеена этикетка с основными электрическими параметрами устройства.

Reload
1 / 3

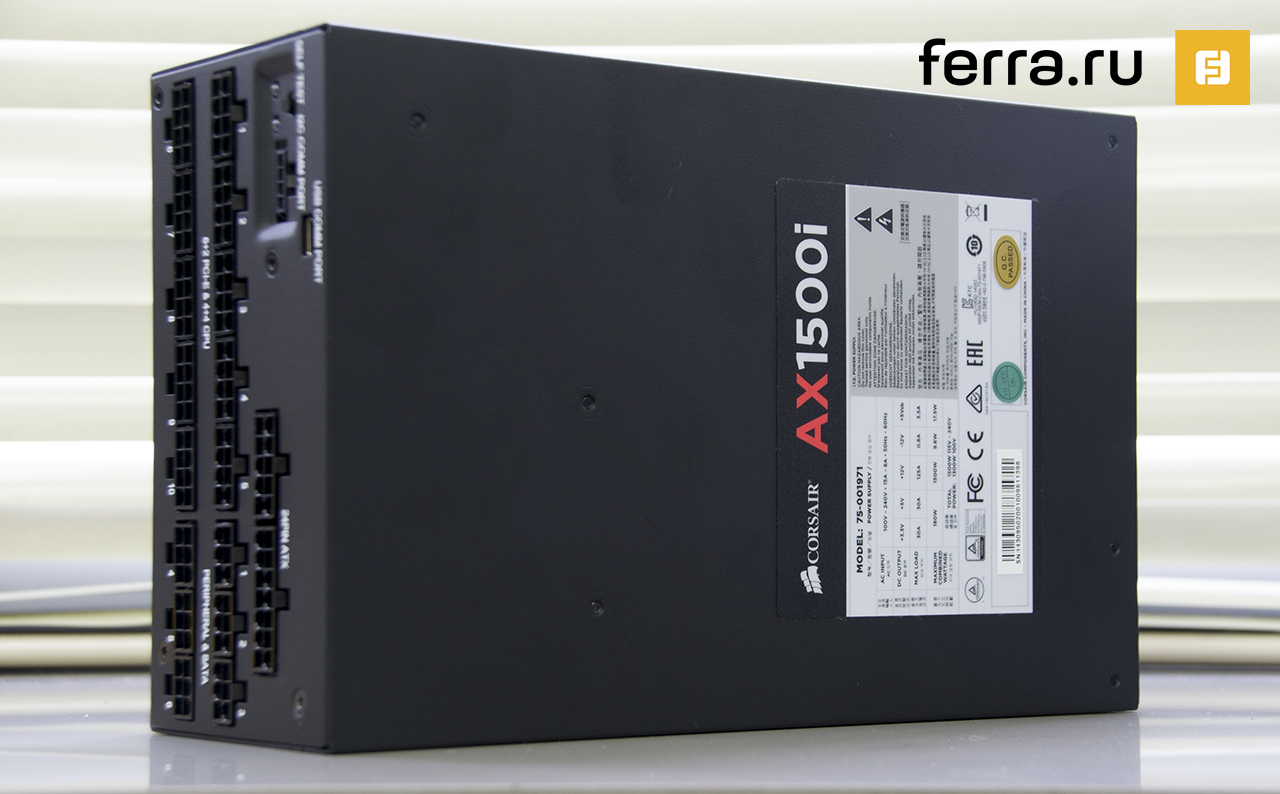

Corsair AX1500i с других сторон

140-миллиметровый вентилятор носит название NR140P. Он имеет достаточно глубокий диапазон частоты вращения: от нуля до 2000 об/мин. Производитель заявляет весьма низкий показатель уровня шума — меньше 30 дБ. Так же отмечу, что в основе «карлсона» лежит гидродинамический подшипник, который славится своей высокой надежностью. А потому производитель заявил 100 000 часов работы на отказ.

Второй момент: вентилятор начинает вращаться только тогда, когда мощность системы достигает отметки 600 Вт. При загрузке на 50% «карлсон» функционирует с частотой ~400 об/мин.

Вентилятор Corsair AX1500i

Пространство внутри корпуса занято по максимуму. Для производства «кормушки» Corsair задействует производственные мощности фабрик Flextronics. Как и в других блоках питания линейки AX, используется топология с резонансным преобразователем LLC и технология Synchronous Rectification.

Сперва может показаться, что при сборке Corsair AX1500i китайская девушка-сборщица капитально психанула и залила все термогерметиком. Однако это не так. Просто при сборке было решено отказаться от использования более дешевого скотча. При взгляде сверху сразу обращает на себя внимание блок с двумя трансформаторами 228D260. Выглядит очень мощно, но ничего удивительного в этом нет, так как по линии +12V «кормушка» может генерировать ток в размере до 125 А.

Второй весьма приглядный элемент — это плата цифрового управления. Она располагает большим числом контроллеров.

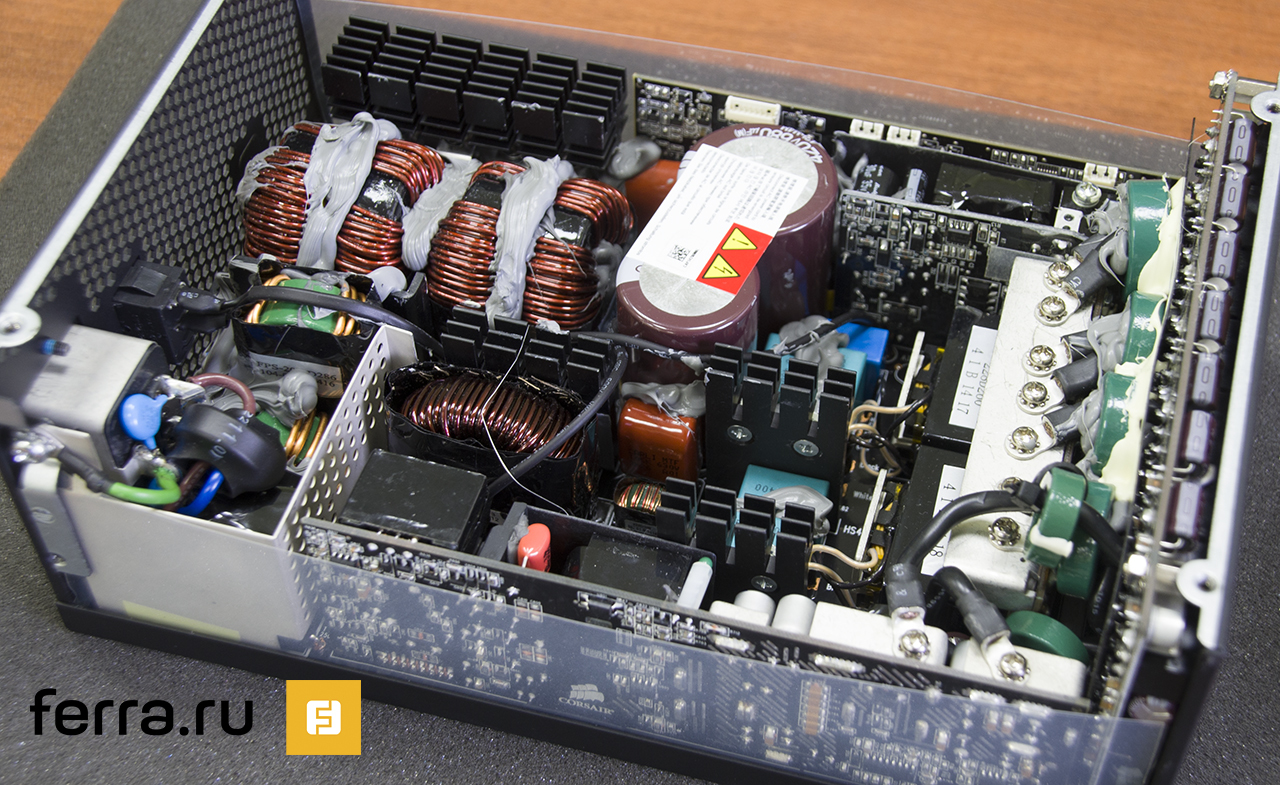

«Внутренности» Corsair AX1500i

Для основной цепи используются два конденсатора от Nippon на 420 В с емкостями 680 мкФ и 470 мкФ соответственно. Не вижу особого смысла расписывать каждый элемент по отдельности. Просто отмечу, что система использует только высококачественные компоненты таких фирм, как Rubycon, Nippon Chemicon и CapXon, способные работать при температуре до 105 градусов Цельсия.

В общем, сборка «внутренностей» Corsair AX1500i произведена на очень высоком уровне. Нареканий к качеству исполнения у меня не возникло.

Reload
1 / 3

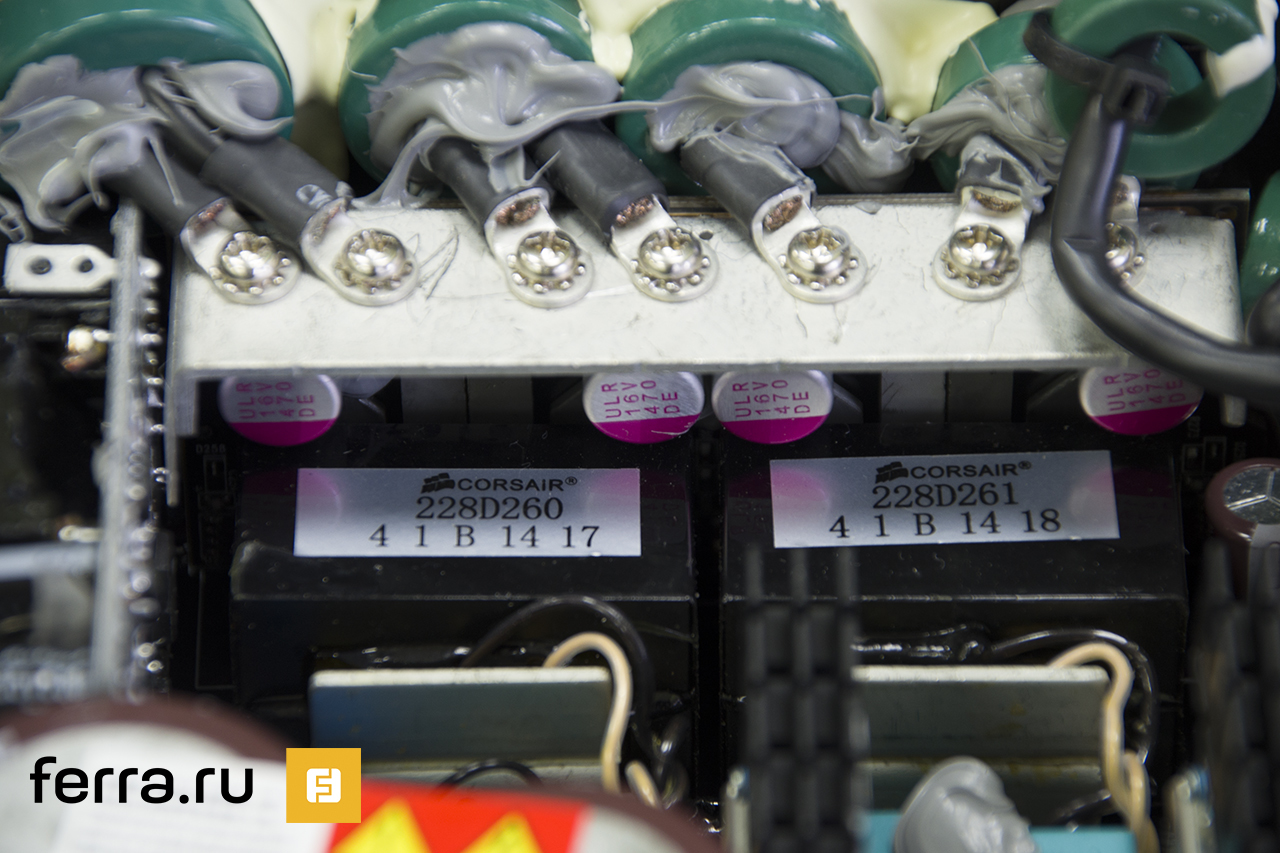

«Внутренности» Corsair AX1500i (галерея)

Reload
1 / 3

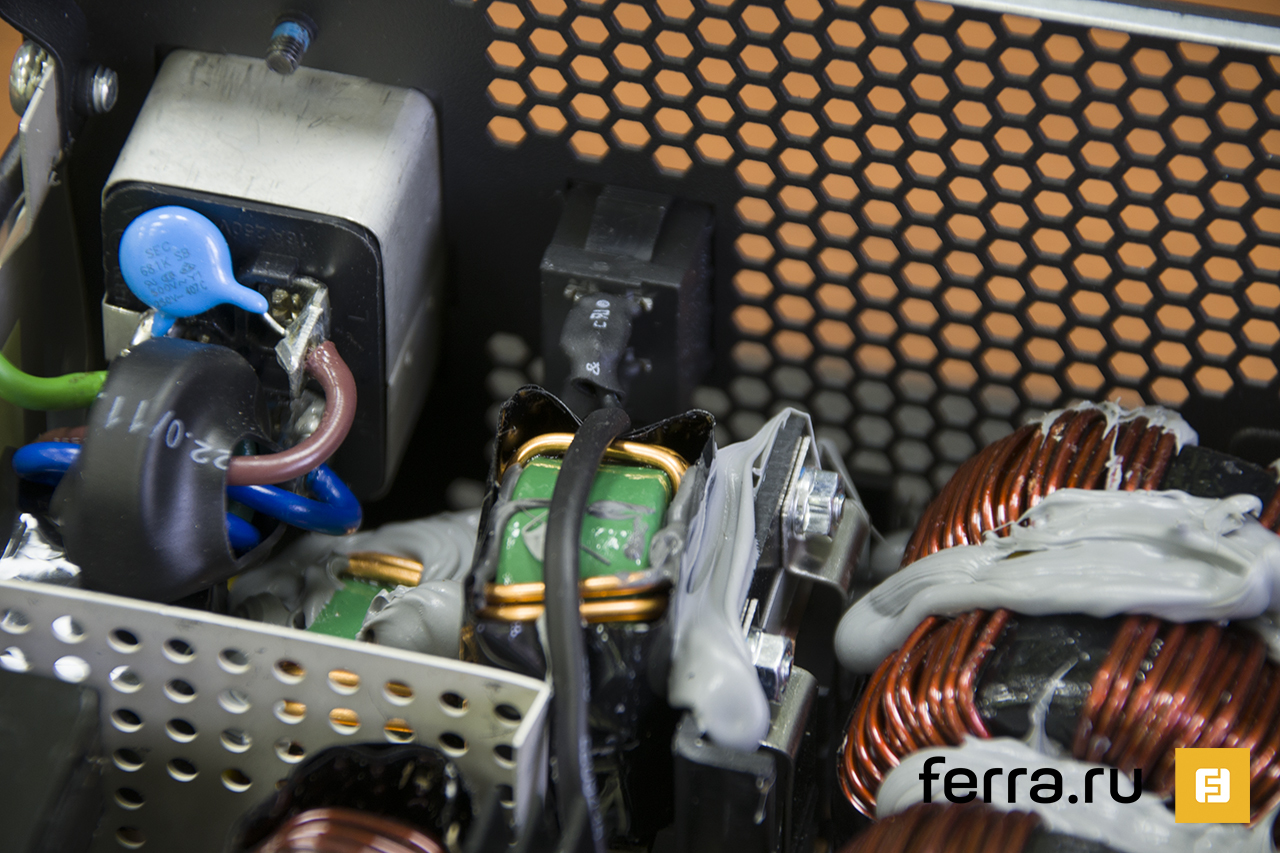

«Внутренности» Corsair AX1500i (галерея)

Reload
1 / 3

«Внутренности» Corsair AX1500i (галерея)

Программное обеспечение

Corsair - одна из немногих компаний, если вообще не единственная, кто разрабатывает специальное программное обеспечение для управления и мониторинга своих блоков питания. При этом утилита умеет отслеживать параметры не только самой «кормушки», но и других элементов системы - например, центрального процессора и графического адаптера. Однако давайте сосредоточимся на функциях, связанных непосредственно с управление блока питания. Для этого в меню есть соответствующая вкладка Power.

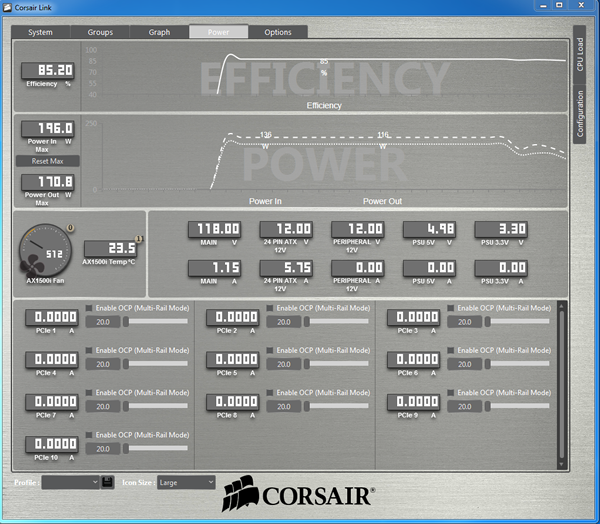

Corsair Link

Так, утилита в режиме реального времени строит наглядные графики. Визуально отображаются такие параметры, как эффективность и мощность потребления из сети. Отмечу, что софт довольно точно измеряет эти показатели (с ценой деления 0,1). Плюс утилита в режиме контекстного меню может демонстрировать, сколько ватт энергии передается в данный момент времени и по какой линии.

Reload
1 / 3

Corsair Link

Тестирование

Для тестирования Corsair AX1500i мы использовали наш классический нагрузочный тестовый стенд D-RAM DBS-2200. К сожалению, он может нагрузить устройство только на 850 Вт, поэтому построение кросс-нагрузочных характеристик (коротко — КНХ) производилось не на полной мощности устройства. Тем не менее даже такое неполное испытание даст оценку качеству работы блока питания.

Результаты тестирования Corsair AX1500i

Что ж, по линии +12V вы можете наблюдать идеальную КНХ. Отклонения столь малы, что на общем фоне они дают 0%. По другим линиям ситуация иная, но в этом нет ничего удивительного и, тем более, критичного. Так, по линии +5V максимальная погрешность составила 0,13 В (2%), а по линии +3.3V — всего 0,05 В (тоже 2%). Напомню, что допустимыми считаются отклонения, не превышающие показатель 5%.

Вентилятор NR140P начинает вращаться только тогда, когда мощность переваливает за отметку 600 Вт (это очень приличная планка). Никаких посторонних (читай — электрических) шумов я не заметил. Затем «карлсон» начинает раскручиваться. Максимальная частота вращения вертушки составляет 2000 об/мин, однако при параметре 850 Вт она держится у отметки ~500 об/мин. При этом на расстоянии один метр от «кормушки» измерительный прибор зафиксировал показатель шума в размере всего 34,1 дБ. Это очень тихо. Можно даже сказать, практически бесшумно. Единственным недостатком можно считать перманентную активацию полной скорости работы вентилятора во время включения компьютера. Тогда он становится слышен, на расстоянии один метр шумомер зафиксировал ровно 40 дБ. Затем «карлсон» резко сбрасывает обороты: с 2000 до 400, а потом и до нуля.

Наконец, при нагрузке 850 Вт температура в корпусе находилась на отметке 40 градусов Цельсия. А температура силовых трансформаторов составляла всего 48 градусов Цельсия. Это очень холодно для блока питания мощностью 1500 Вт, что в очередной раз говорит о качественной разводке компонентов, а также о качестве самих элементов питания, из которых собрано устройство.

UPD. При заданных параметрах я не испытал проблем с блоком питания во время тестирования. Однако среди моих знакомых есть очевидцы, у которых система с двумя разогнанными до 1100 МГц по чипам Radeon R9 295X2 уходила в OCP. Также периодически вентилятор при большой нагрузке не включался. Как следствие, активировался режим OTP. Повторюсь, я смог нагрузить систему всего на 850 Вт. Проблем с нестабильной работой СО я не заметил. Но, думаю, что такая информация будет полезна для читателя.

Конкуренты и аналоги

В качестве конкурентов для Corsair AX1500i я выбрал два блока от ENERMAX и LEPA. Первая фирма славится высочайшим качеством своей продукции. Вторая является «дочкой» ENERMAX. Поэтому, в принципе, устройства используют те же инженерные наработки.

Таблица №4. Конкуренты и аналоги
 ENERMAX PLATIMAX 1500LEPA G1600-MACorsair AX1500i
Номер продуктаEPM1500EGTG1600-MA-EUCP-9020057-NA
Номинальная мощность1500 Вт1600 Вт1500 Вт
Сертификат 80 PLUSPlatinumGoldTitanium
PFCАктивныйАктивныйАктивный
Несъемные кабелиНетНетНет
Съемные кабели (коннекторы)1х ATX24 1x 4 пин для CPU 2x 8 пин для CPU 2x FDD 10x MOLEX 10x 6+2 PCI-E 14x SATA1x ATX24 1x 4 для CPU 2x 8 для CPU 2х FDD 10х MOLEX 10х 6+2 (8) PCI-E 14х SATA1x ATX24 2x 8 пин для CPU 2x FDD 12x MOLEX 10x 6+2 PCI-E 20x SATA
Размер корпуса150x86х180 мм150х85х180 мм150x86x225 мм
Вентилятор1х 139 мм1х 135 мм1х 140 мм
Цена18 000 руб.12 000 руб.N/A
Price.ru

Как легко догадаться по названию устройства, ENERMAX PLATIMAX 1500 поддерживает стандарт 80 PLUS Platinum. То есть его КПД несколько ниже, чем у Corsair AX1500i, однако я бы не стал считать данную разницу существенной. «Кормушки» также имеют практически идентичный состав коннекторов. Плюсом «платимакса» можно считать меньший размер корпуса.

ENERMAX PLATIMAX 1500

Блок питания LEPA G1600-MA мы уже подробно тестировали. Модель в первую очередь привлекает своей стоимостью. Блок сертифицирован согласно стандарту 80 PLUS Gold, набор кабелей стандартен для модели с такой мощностью. Поэтому, если дополнительных средств на покупку «кормушки» нет, но нужны 1,5 кВт, то можете присмотреться к этой модели.

LEPA G1600-MA

Вывод

Не вижу особого смысла разглагольствовать относительно Corsair AX1500i. Данный блок питания — это качественное устройство, которое предназначено для сборки сверхмощных машин. Нагрузить его на полную катушку будет очень сложно. Для этого потребуется использовать как минимум две двухчиповые видеокарты, а также очень прилично разогнанный процессор и множество всевозможных накопителей.

Как показало сегодняшнее тестирование, блок питания имеет высочайшее качество сборки и комплектации. Устройство получилось тихое и холодное. Серьезных просадок напряжения не наблюдается, а передачу тока по линии +12V можно и вовсе считать идеальной. Приятно, что производитель также поработал и над программной составляющей.

В общем, если вы собираетесь собрать что-то по-настоящему мощное и производительное, то вам всенепременно стоит приглядеться к Corsair AX1500i. Осталось лишь дождаться, когда устройство появится в свободной розничной продаже.
