Осторожно, токсичные пары! Обзор трех видеокарт SAPPHIRE: Toxic R9 280X, Toxic R9 270X и Vapor-X R9 270X

Анонс любого поколения видеокарт всегда сопровождается валом новинок от всевозможных компаний-производителей. Бессменный соратник AMD — SAPPHIRE — решил не распыляться на выпуск простеньких референсных решений, но сразу отправил в бой за право находиться в системном блоке пользователя очень интересные модели графических адаптеров. Смогут ли новинки стать любимицами геймеров?

К нам в тестовую лабораторию прибыли три видеокарты SAPPHIRE, относящиеся к двум сериям: Toxic и Vapor-X. Toxic R9 280X оснащена усовершенствованным кулером, 10-фазной системой питания, долговечными конденсаторами с твердым электролитом и двухсторонними дросселями Black Diamond.

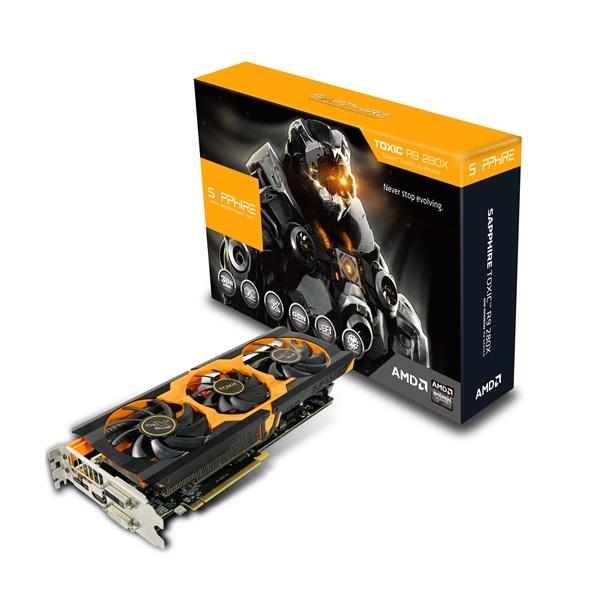

SAPPHIRE Toxic R9 280X

Toxic R9 270X имеет идентичную конструкцию системы охлаждения, но оснащена менее производительным чипом и всего 2 Гбайт видеопамяти.

SAPPHIRE Toxic R9 270X

Наконец, Vapor-X R9 270X, помимо оригинального кулера, в основе которого лежит испарительная камера, предлагает пользователю максимально тихую работу.

SAPPHIRE Vapor-X R9 270X

Все три видеокарты оснащены двумя прошивками BIOS, а также имеют поддержку фирменных утилит SAPPHIRE.

Технические характеристики

Обозреваемые видеокарты конкурируют с NVIDIA GeForce GTX 770 и NVIDIA GeForce GTX 760.

Посмотрим, что SAPPHIRE модифицировала в своих решениях, помимо систем охлаждения.

Наименование устройстваSAPPHIRE Toxic R9 280XSAPPHIRE Toxic R9 270XSAPPHIRE Vapor-X R9 270XMSI GeForce GTX 770 LightningZOTAC GTX 760 AMP! Edition
Название процессораTahiti XTLCuracao XTCuracao XTGK104GK104
Техпроцесс28 нм28 нм28 нм28 нм28 нм
Частота процессора1100/1050 МГц1100/1050 МГц1050/1100 МГц1150/1202 МГц1111/1176 МГц
Число потоковых процессоров20481280128015361152
Число текстурных блоков128808012896
Число блоков растеризации3232323232
ПамятьGDDR5, 3 ГбайтGDDR5, 2 ГбайтGDDR5, 2 ГбайтGDDR5, 2 ГбайтGDDR5, 2 Гбайт
Шина384 бит256 бит256 бит256 бит256 бит
Эффективная частота памяти6400 МГц6000 МГц5800 МГц7010 МГц6208 МГц
Максимальное энергопотребление видеокарты~250 Вт~180 Вт~180 Вт~230 Вт~170 Вт
Видеовыходы2x DVI 1x HDMI 2x DisplayPort2x DVI 1x HDMI 1x DisplayPort2x DVI 1x HDMI 1x DisplayPort2x DVI 1x HDMI 1x DisplayPort2x DVI 1x HDMI 1x DisplayPort
Поддерживаемые APIDirectX 11.2 OpenGL 4.3 MantleDirectX 11.2 OpenGL 4.3 MantleDirectX 11.2 OpenGL 4.3 MantleDirectX 11 OpenGL 4.3DirectX 11 OpenGL 4.3
Ориентировочная стоимость13 000 руб.9000 руб.8000 руб.15 000 руб.9500 руб.
Уточненная цена по данным price.ru

Во-первых, стоит обратить внимание на заводской разгон. Частоты подняты как по чипу, так и по памяти. Во-вторых, у Toxic R9 270X более быстрый GPU, чем у Vapor-X R9 270X. В остальном эти две модели идентичны. В-третьих, отметим наличие поддержки новых API.

SAPPHIRE Toxic R9 280X

Комплектация

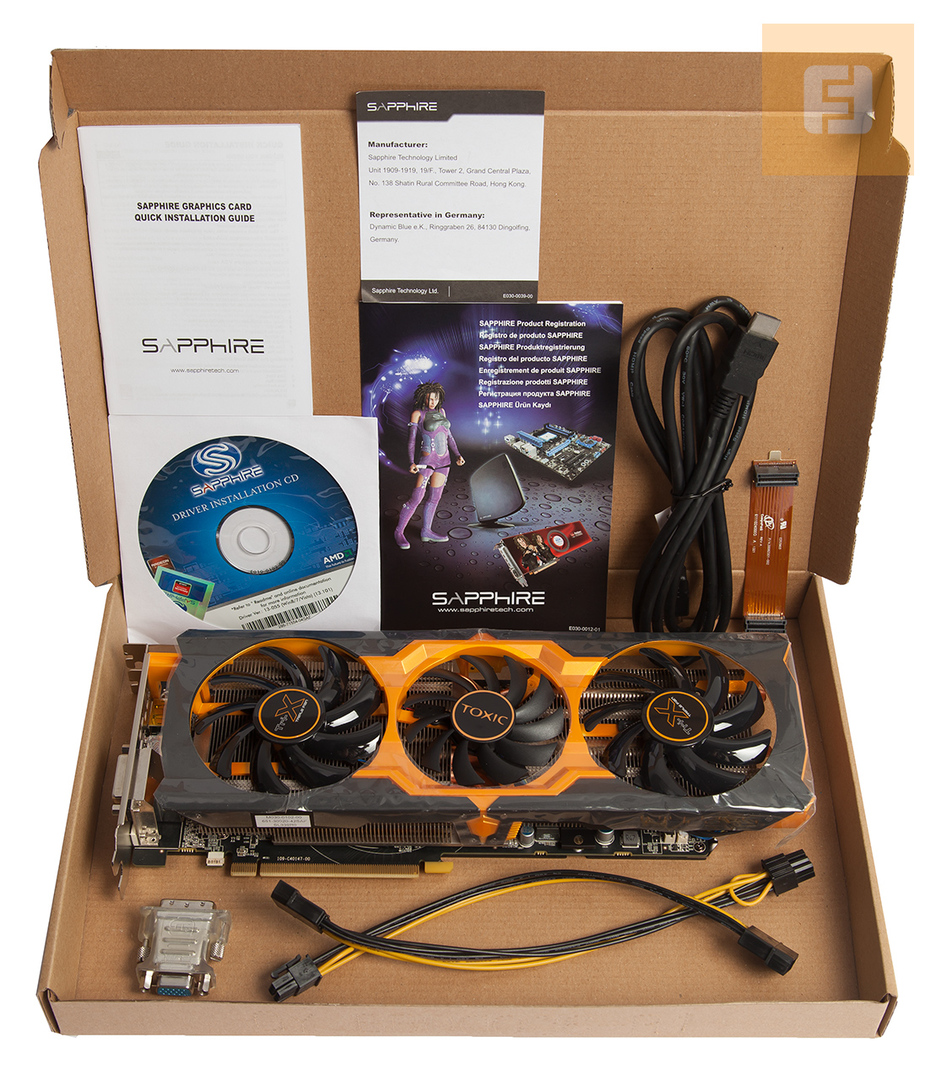

В небольшой черно-оранжевой коробке, помимо самой видеокарты, находится стандартный комплект, состоящий из диска с программным обеспечением, набора кабелей для блока питания, переходника DVI-to-VGA и мостика CrossFire.

Упаковка SAPPHIRE Toxic R9 280X

Внешний вид и компоненты конструкции

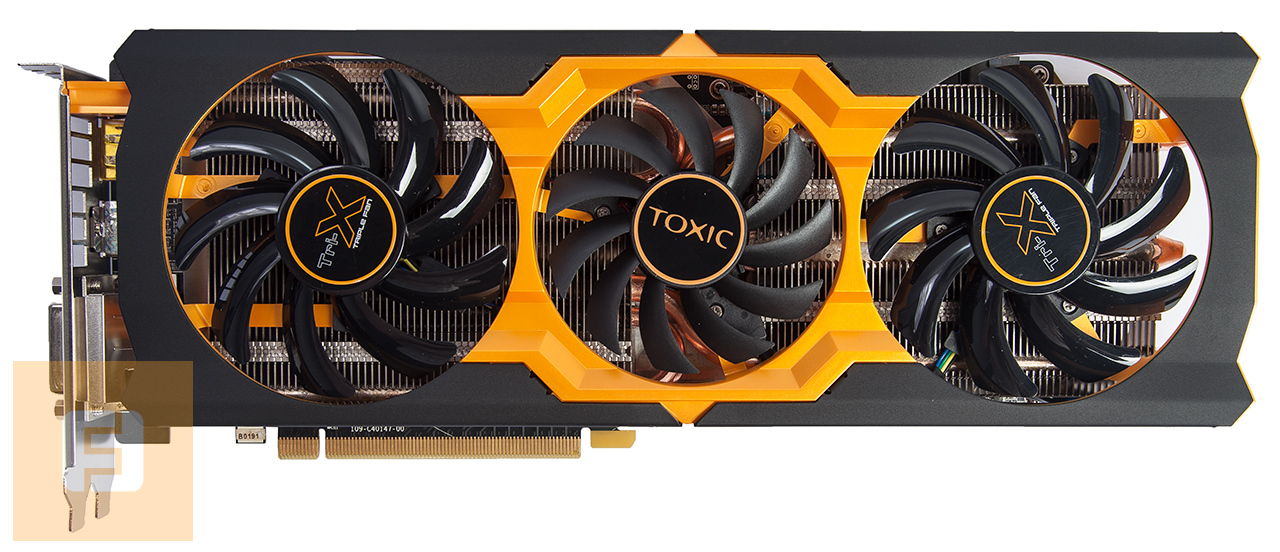

Видеокарта имеет оригинальный внешний вид. Оранжевые и черные цвета, используемые при создании кулера, и три вентилятора подчеркивают тот факт, что перед нами находится действительно серьезное игровое решение, а не какая-нибудь «затычка».

SAPPHIRE Toxic R9 280X

Незащищенную часть печатной платы прикрывает массивная металлическая пластина. Она увеличивает жесткость всей конструкции, а также способствует улучшенному отводу тепловой энергии. Элементы цепи питания с обратной стороны оснащены небольшими радиаторами.

SAPPHIRE Toxic R9 280X, оборотная сторона

Организация системы охлаждения Toxic R9 280X видна невооруженным взглядом. Обратите внимание, насколько кулер видеокарты выпирает за печатную плату. Длина устройства составляет 308 мм.

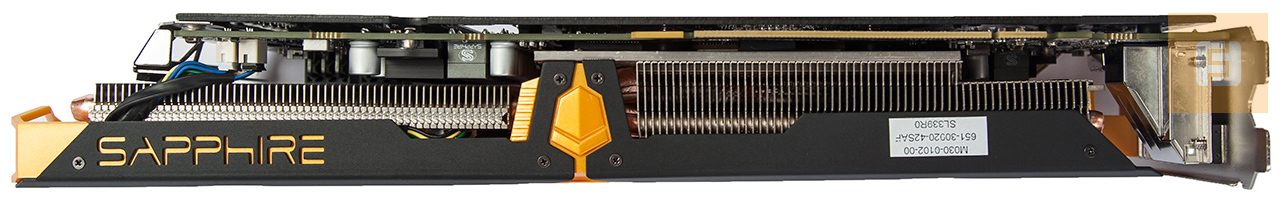

SAPPHIRE Toxic R9 280X, вид снизу

Для работы Toxic R9 280X к ней необходимо подключить два 8-пиновых разъема блока питания. Ближе к I/O-панели расположены коннекторы для мостика CrossFire и кнопка переключения BIOS.

SAPPHIRE Toxic R9 280X, вид сверху

На задней панели распаяны два разъема DVI, два Mini-DisplayPort и один HDMI. Оставшееся свободное место занимает перфорация для вывода нагретого воздуха за пределы корпуса.

Видеовыходы SAPPHIRE Toxic R9 280X

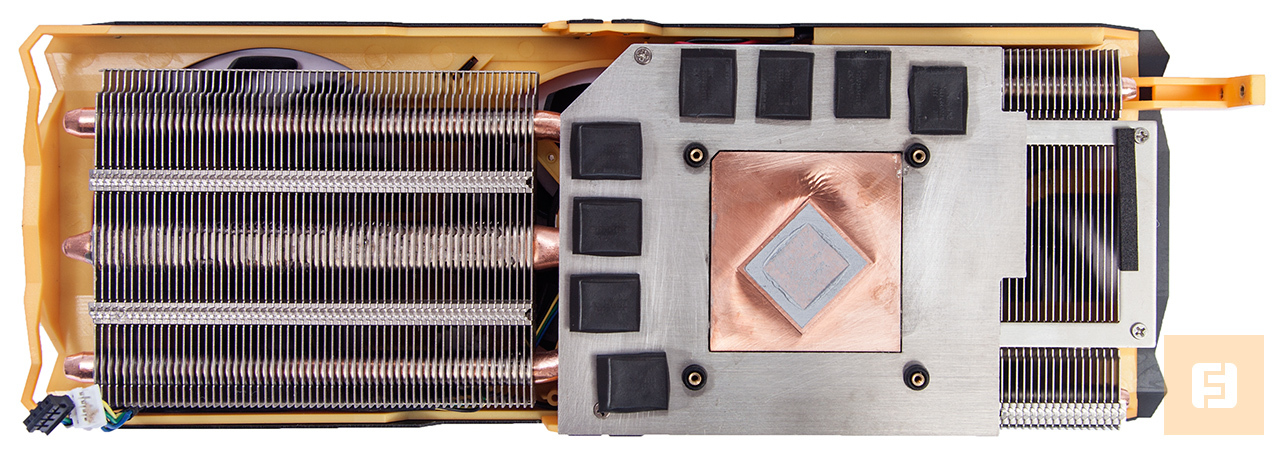

Кулер Toxic R9 280X носит название Tri-X. Охлаждение чипа осуществляется через медный сердечник, встроенный в алюминиевую площадку. С ней контактируют и чипы памяти. Тепло от GPU распределяется по толстым 10-мм трубкам, проходящим сквозь радиатор. Тепло рассеивается при помощи трех вентиляторов.

Охлаждение SAPPHIRE Toxic R9 280X

Под радиатором расположен GPU, его окружают 12 чипов памяти. Цепь питания снабжена собственными радиаторами. SAPPHIRE использует чипы памяти SK hynix.

Печатная плата SAPPHIRE Toxic R9 280X

Память SAPPHIRE Toxic R9 280X

Карта получилась большой и тяжелой.

SAPPHIRE Toxic R9 270X и SAPPHIRE Vapor-X R9 270X

Знакомство с Toxic R9 270X и Vapor-X R9 270X предлагаем провести в виде сравнения, для пущей наглядности.

Комплектация

Обе карты поставляются в картонных коробках одинакового размера: Toxic — в черно-оранжевой, Vapor-X — в черно-синей. Комплект поставки у всех трех видеокарт одинаковый.

Arrows-left
Arrows-right
Reload
1 / 2

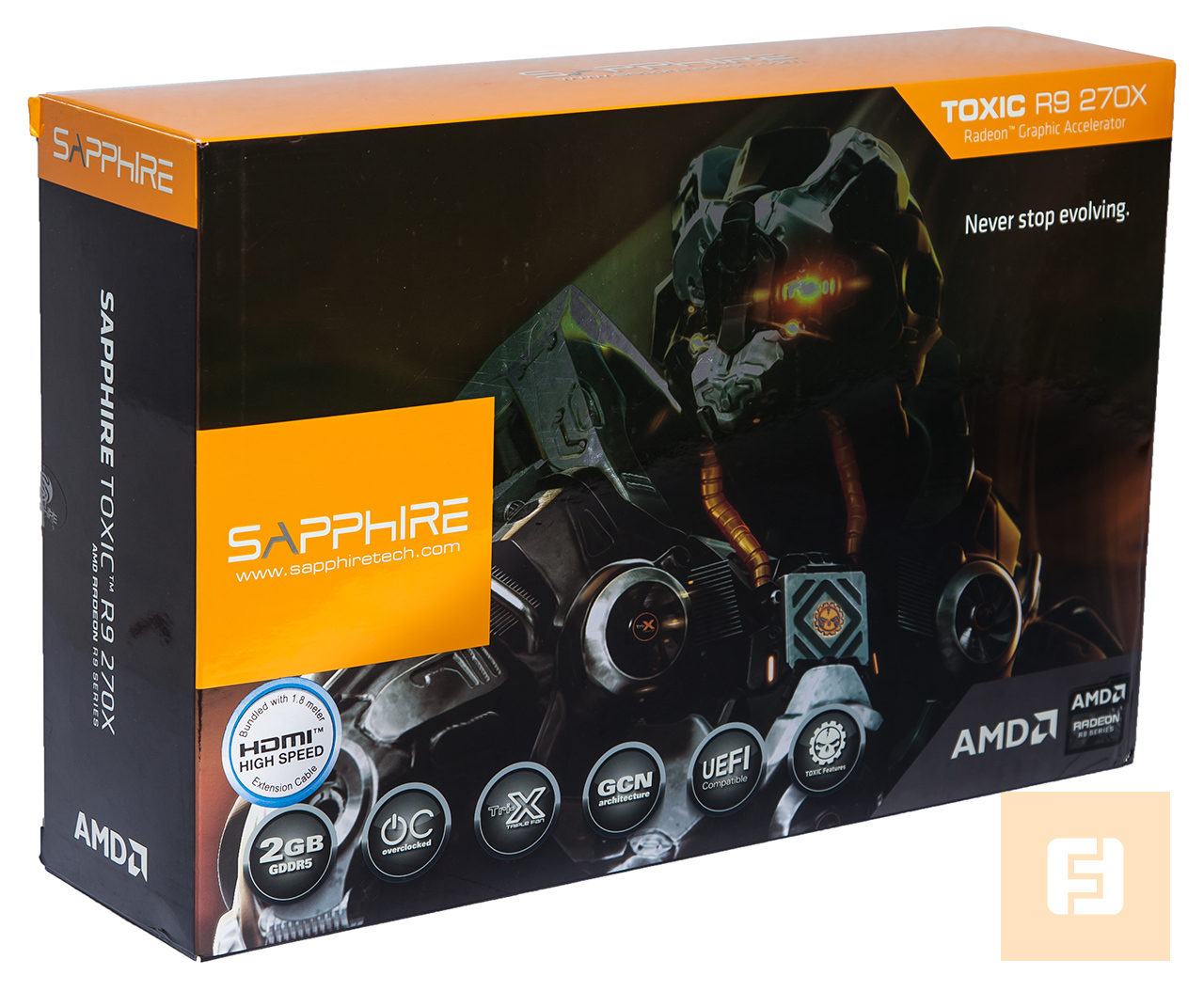

Упаковка SAPPHIRE Toxic R9 270X

Arrows-left
Arrows-right
Reload
1 / 2

Комплект поставки SAPPHIRE Toxic R9 270X

Внешний вид и компоненты конструкции

Если внешне Toxic R9 270X копирует Toxic R9 280X, то Vapor-X R9 270X сильно отличается от этой парочки.

Arrows-left
Arrows-right
Reload
1 / 2

SAPPHIRE Toxic R9 270X

На оборотной стороне Toxic R9 270X также размещена защитная пластина. Плата Vapor-X R9 270X не имеет этого элемента. На фотографиях хорошо видно, что охлаждение Vapor-X R9 270X практически не увеличивает габариты устройства (за пределы печатной платы выходят пластиковые декоративные «ушки» кожуха кулера). Длина «паровидеокарты» составляет скромные 264 мм.

Arrows-left
Arrows-right
Reload
1 / 2

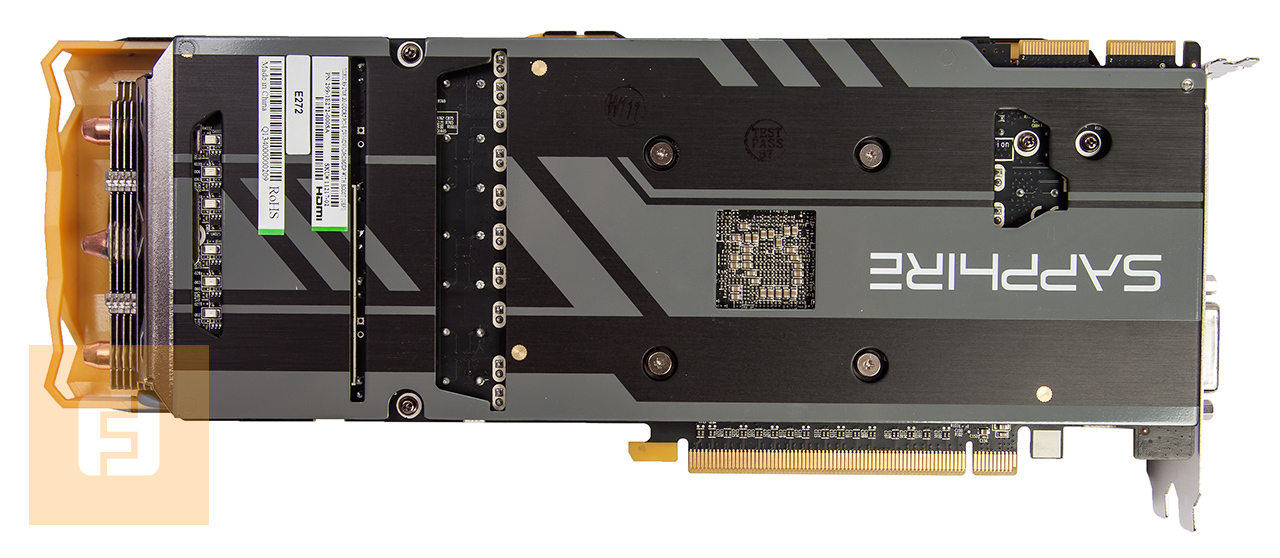

SAPPHIRE Toxic R9 270X, оборотная сторона

Arrows-left
Arrows-right
Reload
1 / 2

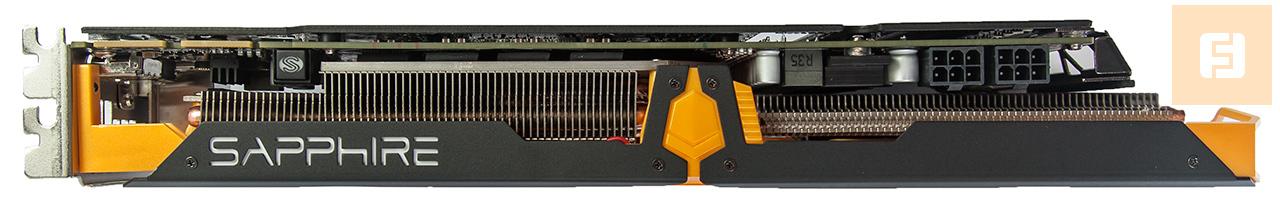

SAPPHIRE Toxic R9 270X, вид снизу

У Toxic R9 270X под пластиной, накрывающей оборотную сторону платы, не размещено никаких дополнительных элементов.

Задняя сторона печатной платы SAPPHIRE Toxic R9 270X

Видеокарты запитываются при помощи пары 6-пиновых коннекторов. Здесь же расположены кнопки переключения BIOS и UEFI, а также контакты разъема для подключения мостиков CrossFire. Vapor-X R9 270X имеет всего один «гребешок». Следовательно, в массив можно объединить только две видеокарты. Toxic R9 270X может похвастать двумя разъемами — 3-Way и Quad CrossFire к вашим услугам!

Arrows-left
Arrows-right
Reload
1 / 2

SAPPHIRE Toxic R9 270X, вид сверху

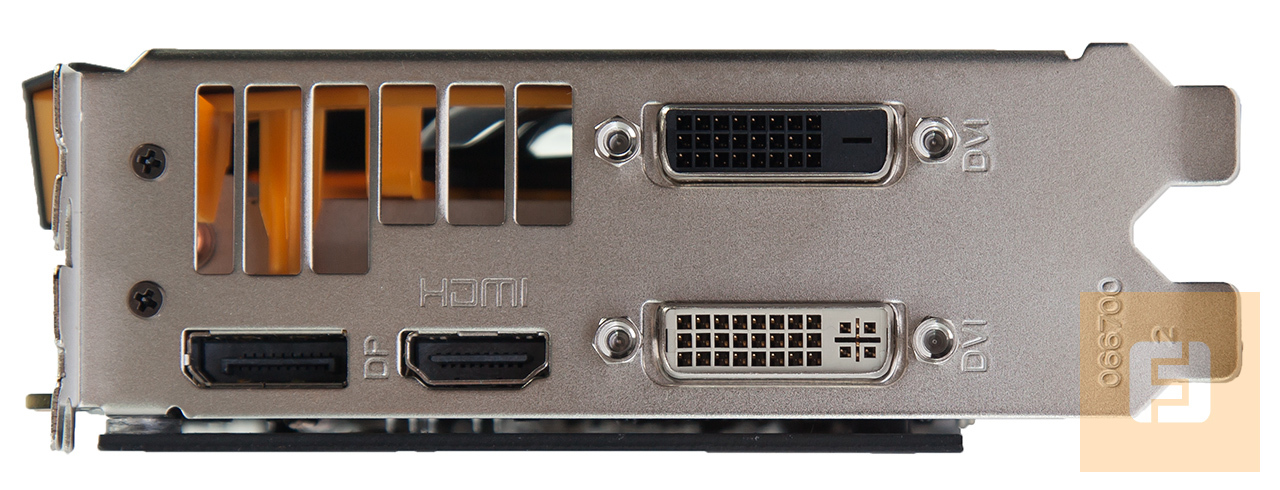

Видеовыходы и их расположение на обоих адаптерах идентичны: два DVI, один HDMI и один DisplayPort.

Arrows-left
Arrows-right
Reload
1 / 2

Видеовыходы SAPPHIRE Toxic R9 270X

Хотя видеокарты и выглядят по-разному, но у систем охлаждения наблюдаются схожие черты.

Arrows-left
Arrows-right
Reload
1 / 2

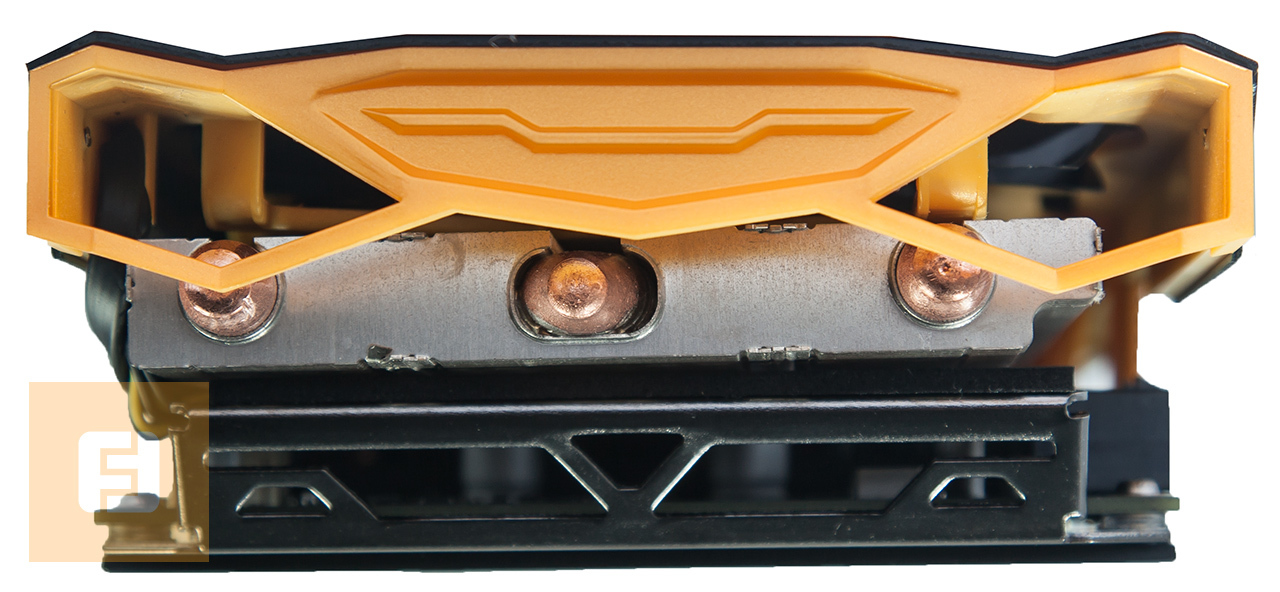

Профиль СО SAPPHIRE Toxic R9 270X

Тепло от GPU и памяти у Vapor-X R9 270X отводится при помощи алюминиевой пластины с медным основанием в центре. Однако в конструкции кулера используется всего четыре теплотрубки. С основанием радиатора соприкасаются и компоненты цепи питания. В радиатор встроена испарительная камера. Именно поэтому видеокарта получила название Vapor-X. Испарительная камера позволяет значительно снизить уровень шума кулера.

Arrows-left
Arrows-right
Reload
1 / 2

Охлаждение SAPPHIRE Toxic R9 270X

Сняв радиатор, получаем доступ к печатной плате. У Toxic R9 270X в наличии 8-фазная подсистема питания с собственными радиаторами охлаждения. Вокруг GPU распаяно восемь чипов памяти.

Vapor-X R9 270X имеет другую компоновку элементов. Так, семь фаз питания расположены в левой части печатной платы.

Arrows-left
Arrows-right
Reload
1 / 2

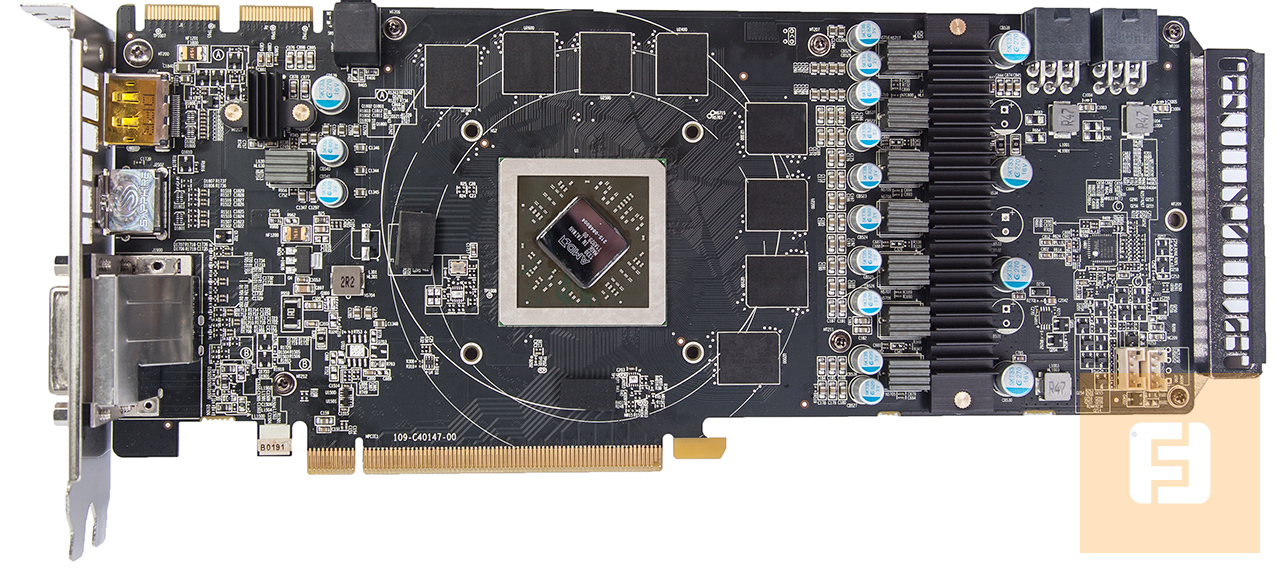

Печатная плата SAPPHIRE Toxic R9 270X

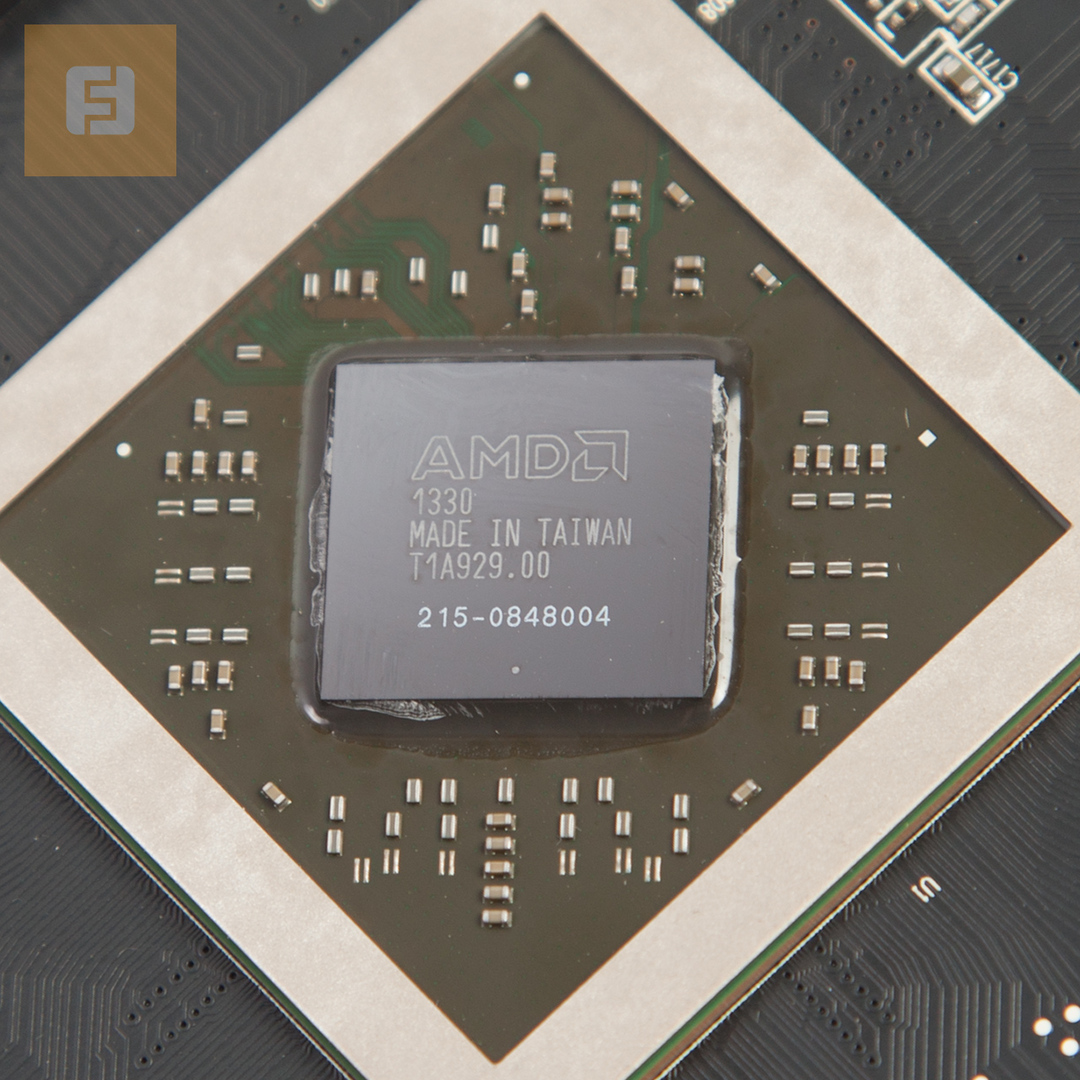

На платах распаяны абсолютно одинаковые графические чипы.

Arrows-left
Arrows-right
Reload
1 / 2

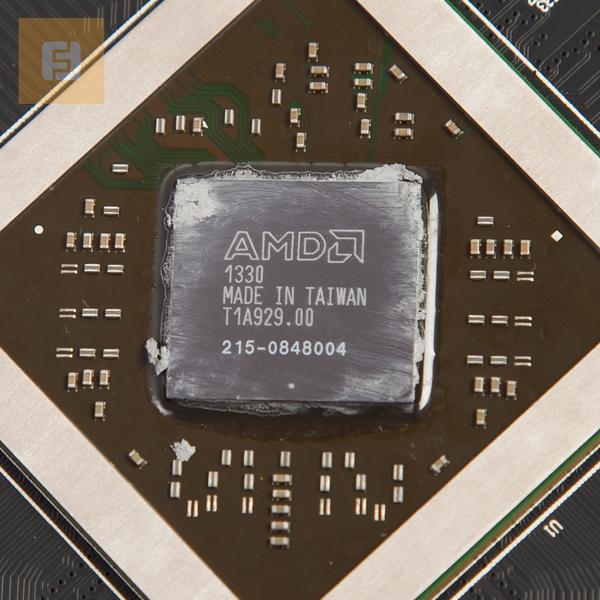

Графический чип SAPPHIRE Toxic R9 270X

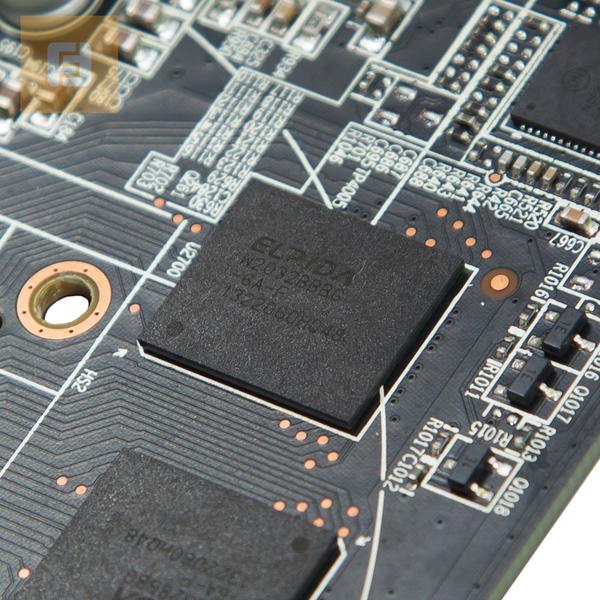

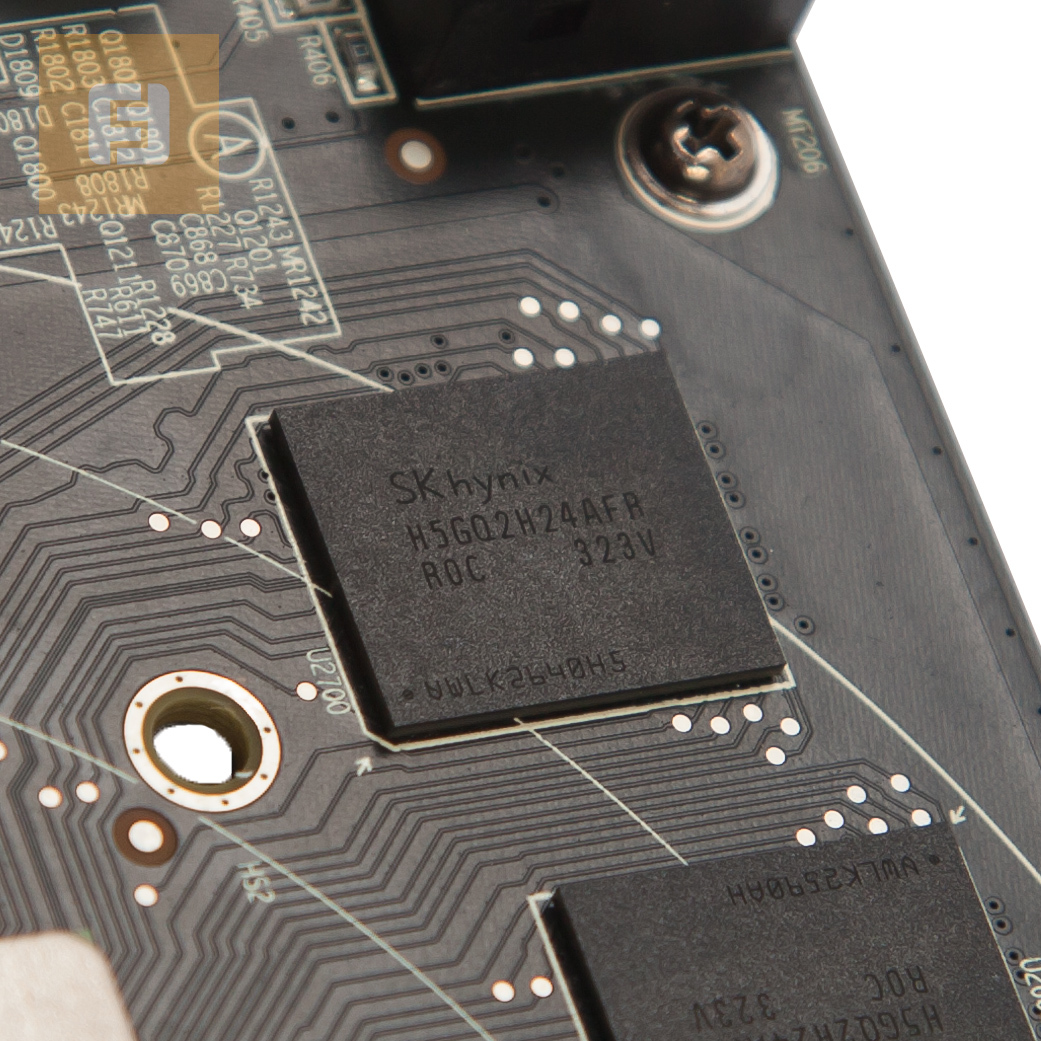

Toxic R9 270X оснащен чипами памяти SK hynix, а в Vapor-X R9 270X инженеры SAPPHIRE решили установить «мозги» производства компании ELPIDA.

Arrows-left
Arrows-right
Reload
1 / 2

Память SAPPHIRE Toxic R9 270X

Как видите, Toxic R9 270X и Vapor-X R9 270X имеют немало отличий. Пора приступать к тестированию!

Тестирование

Тестовый стенд и методика тестирования

Для тестирования видеокарт был собран стенд следующей конфигурации:

Процессор — Intel Core i7-3770K @4500 МГц
Материнская плата — ASUS MAXIMUS V FORMULA
Оперативная память — Corsair CMX8GX3M2A1600C9, 2x 4 Гбайт
Накопитель — OCZ Vertex 3, 360 Гбайт
Блок питания — LEPA G1600, 1600 Вт
Операционная система — Windows 7 Максимальная х64

Тестирование было проведено в двух режимах: на дефолтных частотах чипа и памяти, а также после разгона. В номинальном режиме показатели Toxic R9 280X составляют 1150 МГц по чипу и 1600 (6400) МГц по памяти. После разгона была зафиксирована стабильная частота 1200 МГц по чипу и 1700 (6800) МГц по памяти.

Toxic R9 270X разогналась до стабильных 1225 МГц по чипу и 1600 (6400) МГц по памяти. Видеокарта Vapor-X R9 270X, имея самые низкие из представленных образцов частоты (1100 МГц и 1450 (5800) МГц), продемонстрировала и самые скромные показатели разгона. Удалось добиться лишь 1125 МГц и 1500 (6000) МГц по чипу и памяти соответственно.

Ни один из протестированных образцов не продемонстрировал хорошего разгонного потенциала.

Arrows-left
Arrows-right
Reload
1 / 3

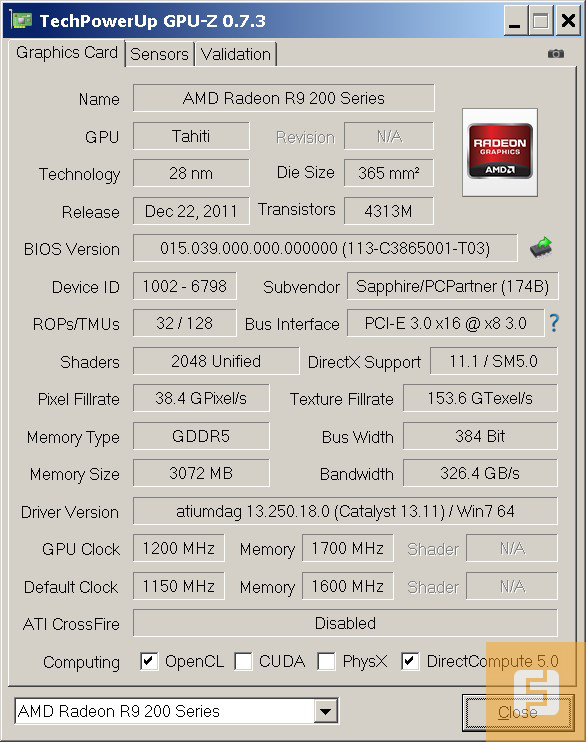

Показатели GPU-Z, SAPPHIRE Toxic R9 280X, номинал

Arrows-left
Arrows-right
Reload
1 / 3

Показатели GPU-Z SAPPHIRE Toxic R9 280X в разгоне

Результаты тестирования

Проверим показатели наших карт в синтетических тестах.

Результаты тестирования видеокарт SAPPHIRE в 3DMark Fire Strike

Результаты тестирования видеокарт SAPPHIRE в 3DMark 11

Результаты тестирования видеокарт SAPPHIRE в Heaven 4.0

Результаты бенчмарков вполне ожидаемые и логичные, учитывая частоты испытуемых: Toxic R9 270X немного быстрее Vapor-X R9 270X, а Toxic R9 280X ощутимо вырывается вперед.

Результаты тестирования видеокарт SAPPHIRE в Company of Heroes 2

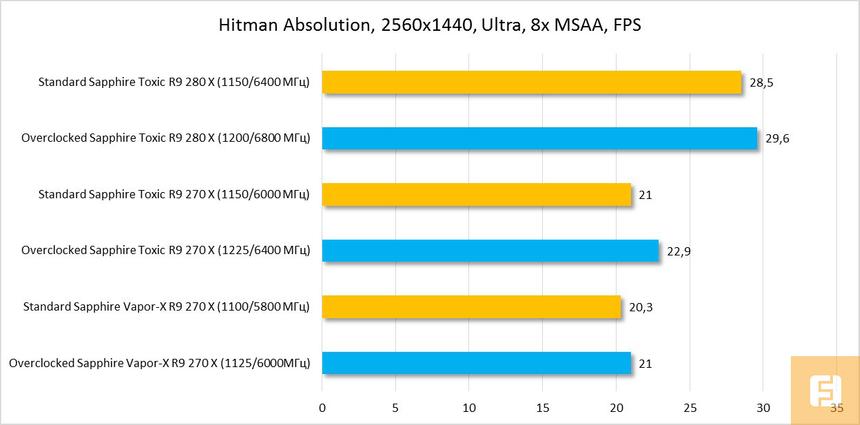

Результаты тестирования видеокарт SAPPHIRE в Hitman Absolution

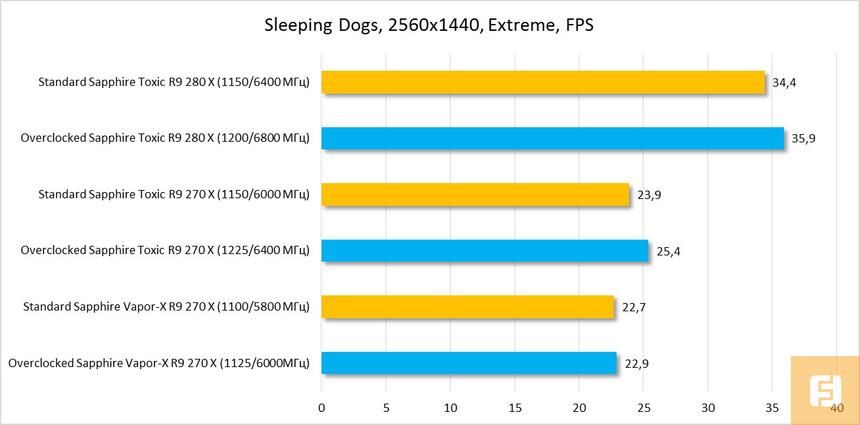

Результаты тестирования видеокарт SAPPHIRE в Sleeping Dogs

Результаты тестирования видеокарт SAPPHIRE в Metro Last Light

Результаты тестирования видеокарт SAPPHIRE в Tomb Raider

Аналогичным образом распределились силы и в игровых тестах. Разгон не дал ни одному адаптеру SAPPHIRE большого прироста производительности. Toxic R9 280X по показателям FPS чаще всего находилась в комфортной играбельной зоне, а вот Toxic R9 270X и Vapor-X R9 270X проваливались вплоть до 20 FPS и ниже. Впрочем, это не должно помешать им обеспечить достаточную производительность в современных играх при более низких настройках качества, а также в более щадящих видеопамять разрешениях.

Результаты измерения температуры видеокарт SAPPHIRE

А вот в тесте FurMark мы получили неоднозначные результаты. Низкие частоты и инновационная система охлаждения не помогли Vapor-X R9 270X. Она нагрелась гораздо сильнее Toxic R9 270X. Охладитель Tri-X оказался более эффективным.

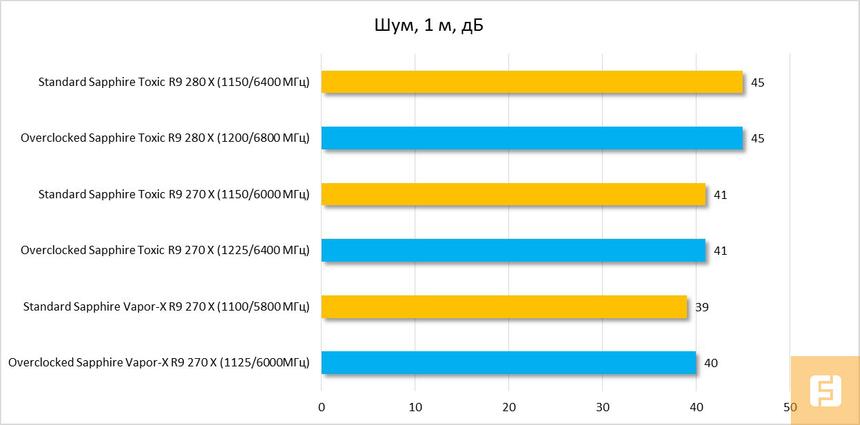

Результаты измерения уровня шума видеокарт SAPPHIRE

Зато кулер Vapor-X R9 270X работает тише всех, ведь у нее всего два вентилятора. Toxic R9 270X функционирует чуть громче, но эффективность охлаждения с лихвой компенсирует этот недостаток. Toxic R9 280X «завывает» уже более ощутимо.

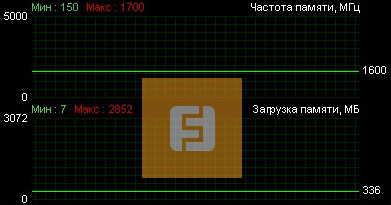

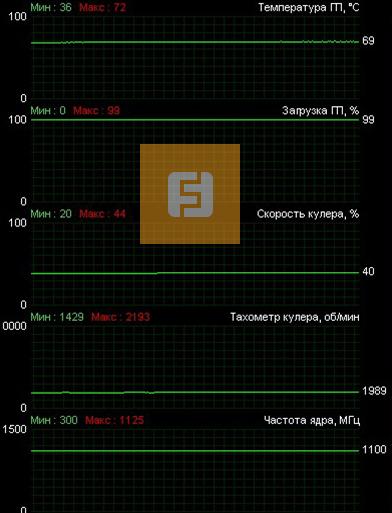

Также мы зафиксировали показатели работы компонентов всех трех видеокарт в FurMark.

Arrows-left
Arrows-right
Reload
1 / 3

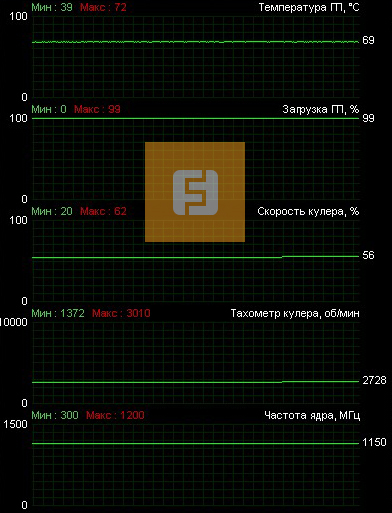

FurMark, SAPPHIRE Toxic R9 280X, состояние компонентов под нагрузкой

Arrows-left
Arrows-right
Reload
1 / 3

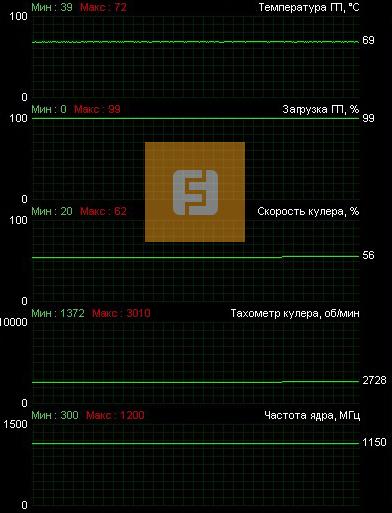

FurMark, SAPPHIRE Toxic R9 280X, состояние компонентов под нагрузкой (продолжение)

Игровой сервис AMD Gaming Evolved

Очень удобно, когда в игре всё под рукой и в одном месте. В AMD это понимают, поэтому компания решила объединить игроков под одной «крышей». Одновременно с выходом новой линейки видеокарт было запущено приложение Gaming Evolved App, работающее на основе игрового сервиса Raptr, запущенного в 2007 году.

Для начала скажем несколько слов о том, что такое Raptr. Данное игровое сообщество насчитывает около 20 миллионов пользователей. Геймеры могут обмениваться информацией, играя на различных платформах: Xbox, PlayStation и/или PC. Сервис фиксирует достижения и снабжает игроков свежими новостями.

Для создания цифрового контента в виде скриншотов, видеозаписей, мнений об игровом процессе имеется приложение Raptr, работающее параллельно с запущенной игрой. В процессе игры можно нажатием одной кнопки записать видео, сделать скриншот, посетить страницу популярного Интернет-ресурса или оставить пост в социальной сети. Для прямого общения разработчиков и игроков предусмотрен веб-интерфейс сервиса. Подробнее узнать о данном сообществе, а также вступить в него можно по этой ссылке.

Логотип Raptr

AMD пошла дальше и создала свое приложение на базе Raptr, призванное облегчить жизнь геймерам, а ещё сделать игровой процесс и все, что с ним связано, более насыщенным и интересным. Начнем по порядку.

Логотип AMD Gaming Evolved App

Скачать приложение можно на странице сайта Raptr, посвященной AMD. Здесь мы можем видеть описание основных возможностей программной надстройки AMD. Локализированной русской версии пока не предусмотрено, однако даже не знающему английского языка человеку разобраться не составит особого труда.

В программе есть три основных направления: оптимизация поддерживаемых приложением игр под конкретный компьютер, получение наград за активную игровую деятельность, создание вторичного контента (запись игрового процесса с возможностью их трансляции в другие сервисы). Можно также просматривать и обсуждать контент, созданный другими игроками.

Arrows-left
Arrows-right
Reload
1 / 3

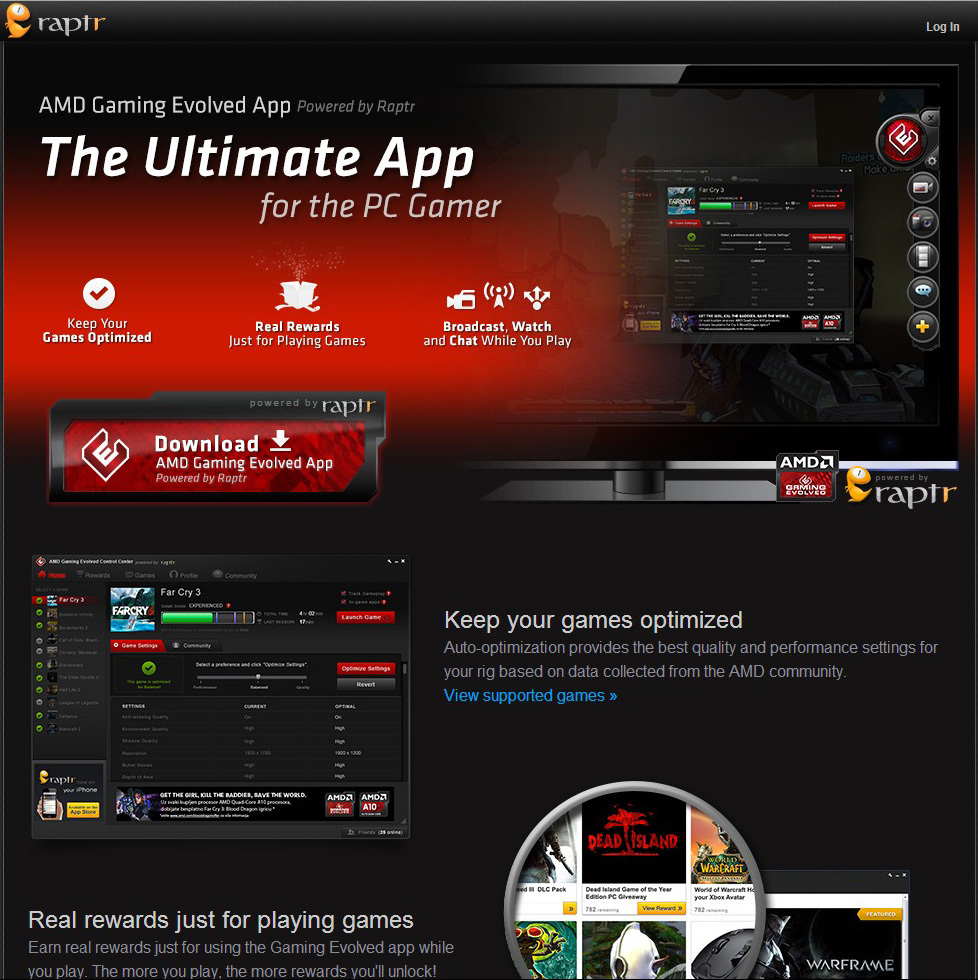

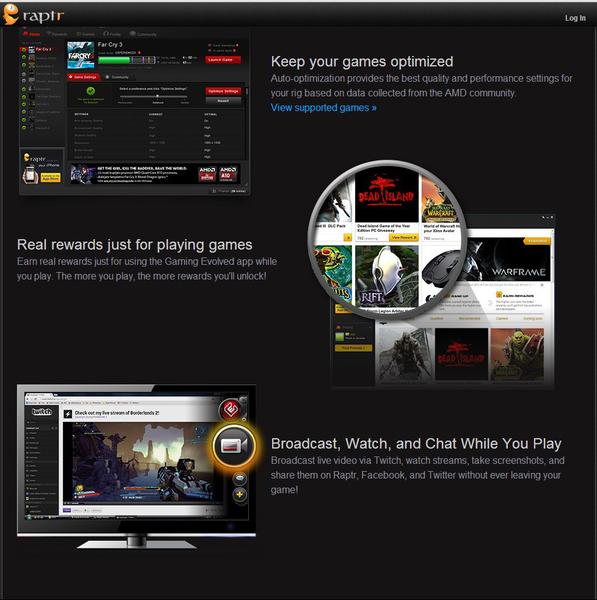

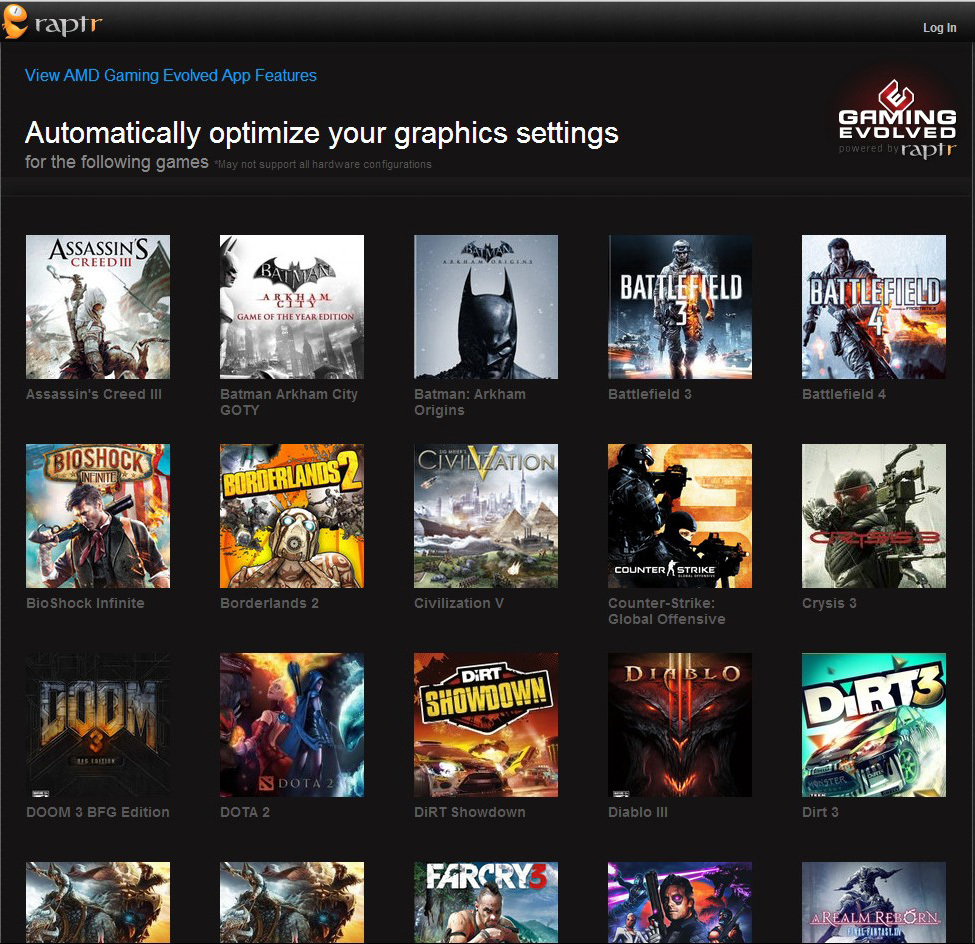

Веб-страница AMD Gaming Evolved App

Поддерживаемых игр пока не так много, но большинство из них относятся к категории крайне популярных тайтлов.

Arrows-left
Arrows-right
Reload
1 / 3

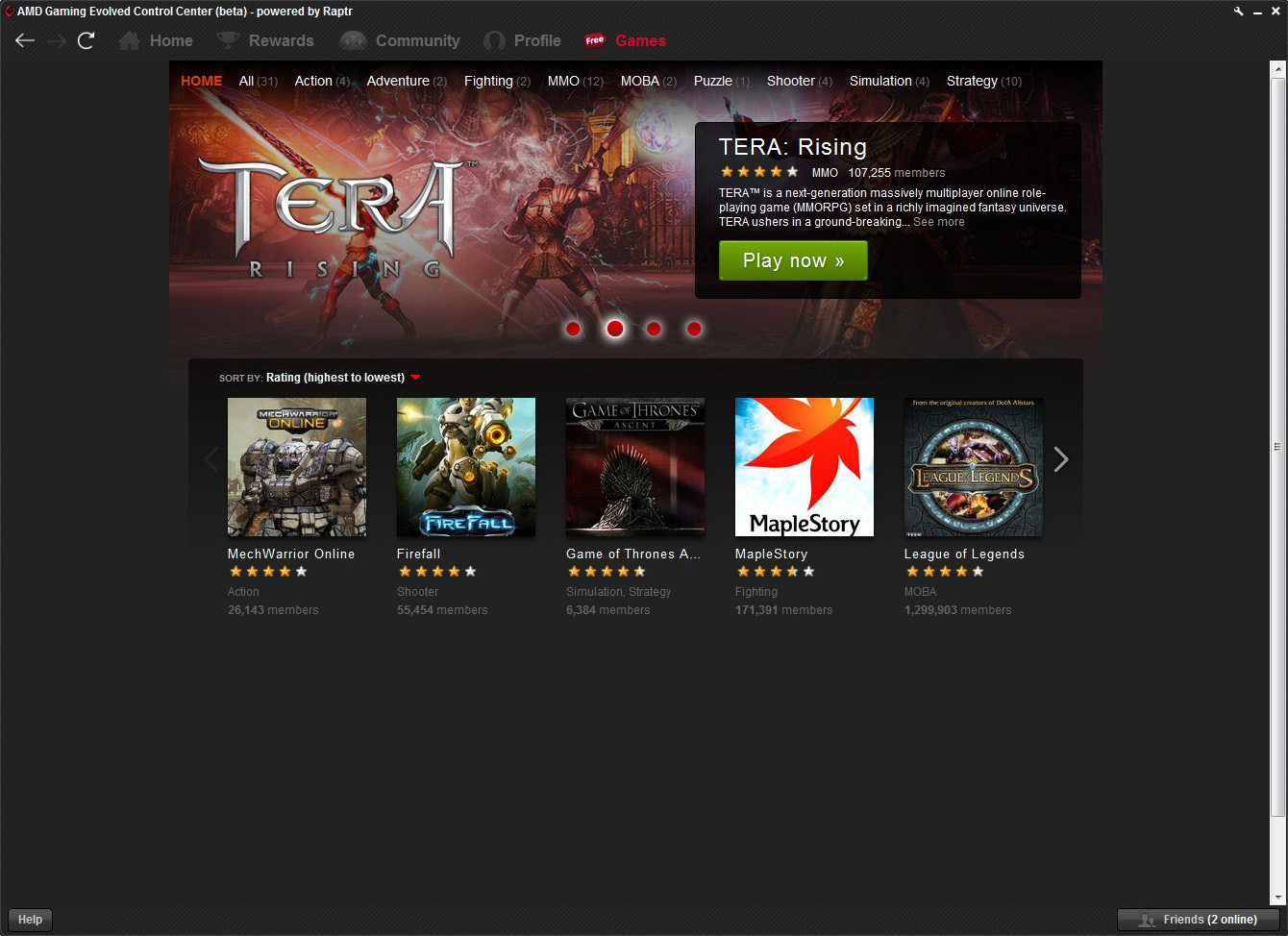

Игры AMD Gaming Evolved App

После загрузки и установки приложения оно помещается в трей, но доступно во время игры. Сразу оговоримся: программа может работать как с видеокартами AMD, так и NVIDIA. Единственное отличие в том, что возможность настройки и оптимизации игр под конкретное железо будет доступно только обладателям адаптеров «красного» лагеря.

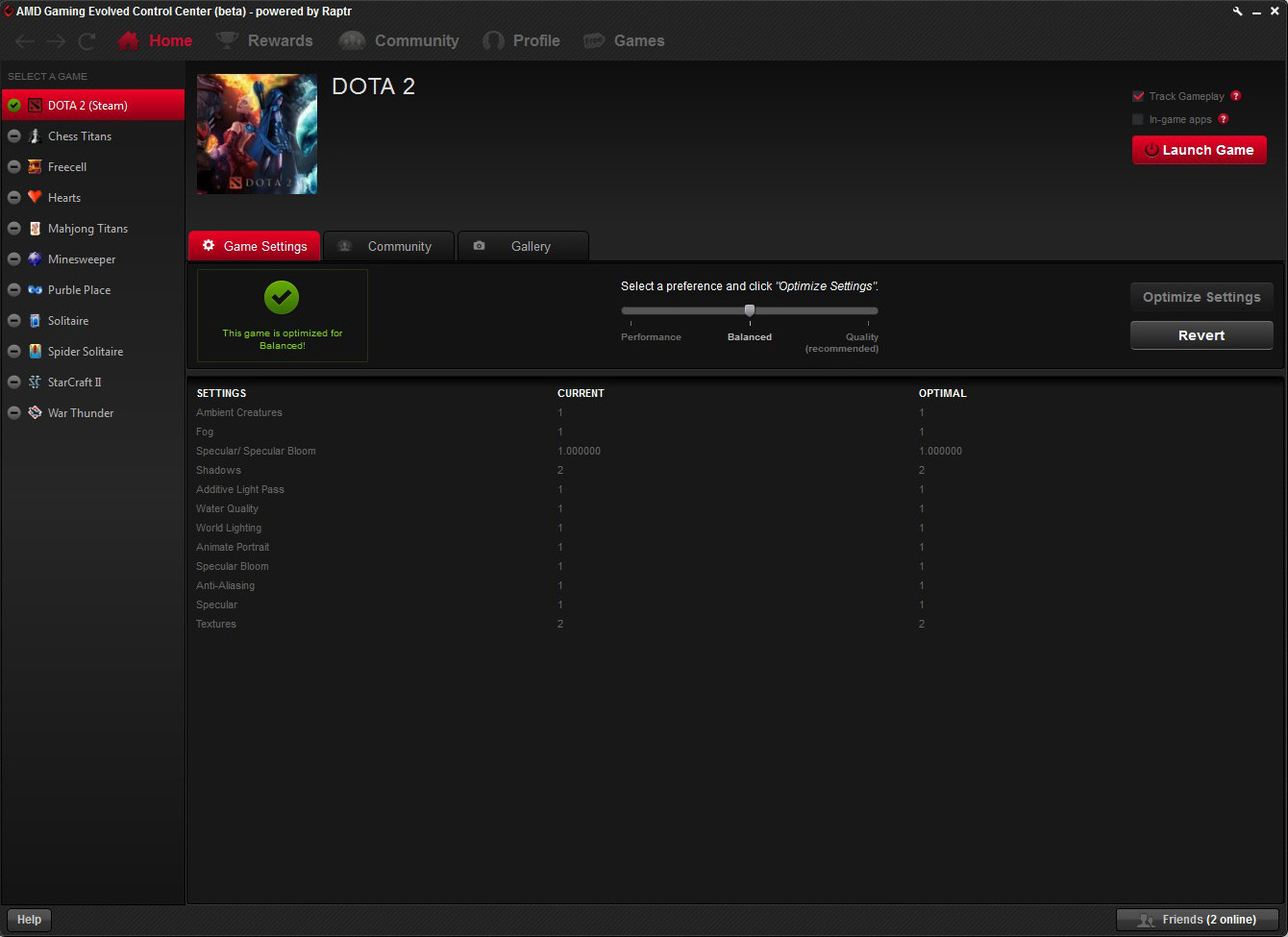

На главной странице Control Center AMD Gaming Evolved App можно оптимизировать игру, обсудить игровые моменты или пользовательский контент в сообществе и посмотреть на свои скриншоты в специальной галерее.

Arrows-left
Arrows-right
Reload
1 / 3

Вкладка Home AMD Gaming Evolved App

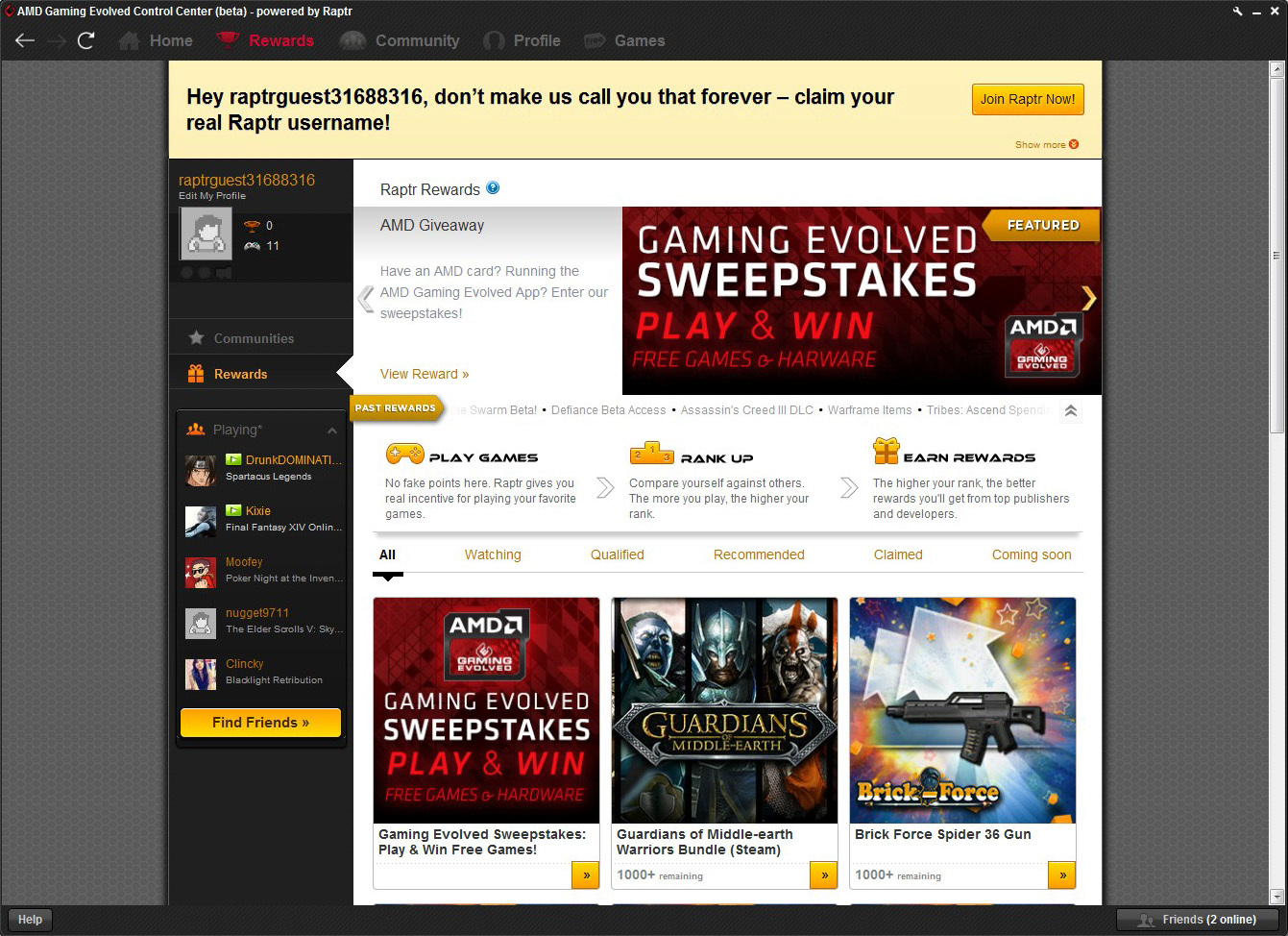

Вся информация о наградах, которые можно получить за игровые достижения, собрана в разделе Rewards.

Arrows-left
Arrows-right
Reload
1 / 2

Вкладка Rewards AMD Gaming Evolved App

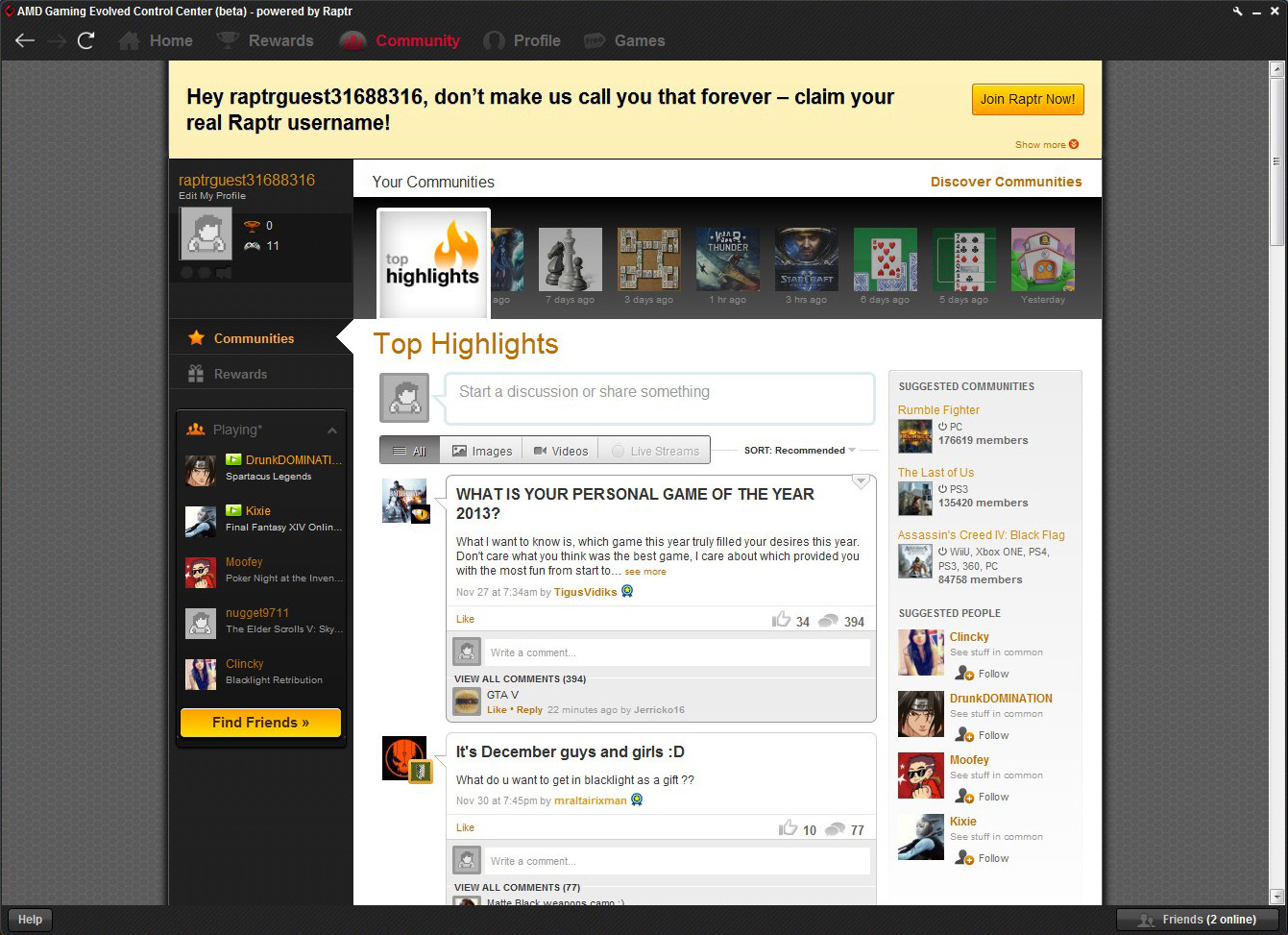

Контент и переписка участников геймерских сообществ доступны во вкладке Community. Здесь можно увидеть описания игр, live-трансляции, следить за развитием конкретных аккаунтов...

Arrows-left
Arrows-right
Reload
1 / 2

Вкладка Community AMD Gaming Evolved App

Информация о всех ваших игровых достижениях, переписке, коллекции игр и всей игровой активности доступны во вкладке Profile.

Вкладка Profile AMD Gaming Evolved App

В разделе Free Games отображаются поддерживаемые приложением бесплатные игры. Все игры разделены по жанрам, список их довольно обширен.

Arrows-left
Arrows-right
Reload
1 / 3

Вкладка Free Games AMD Gaming Evolved App

Информация об аккаунтах друзей доступна в отдельном окне.

Окно Friends & Accounts AMD Gaming Evolved App

Функциональность Raptr занимает существенную часть в приложении AMD, к которой относится и техническая поддержка.

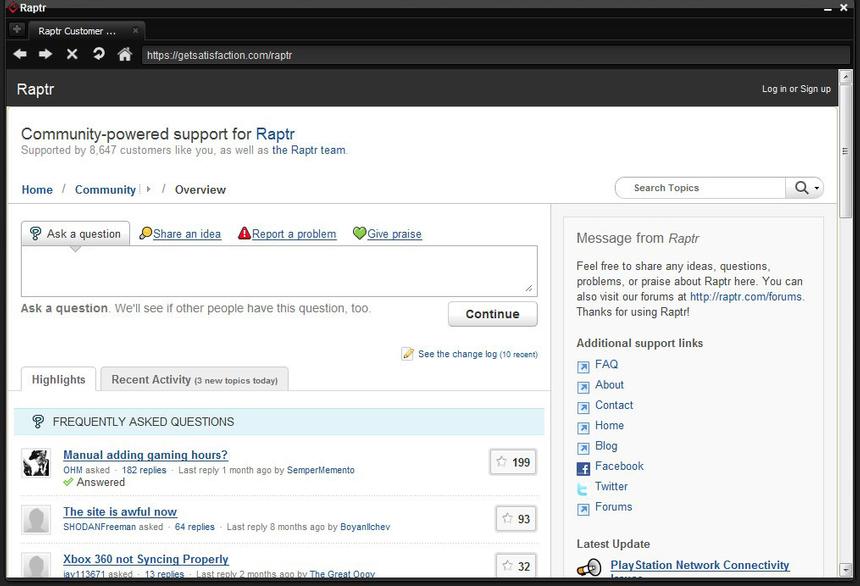

Техподдержка AMD Gaming Evolved App

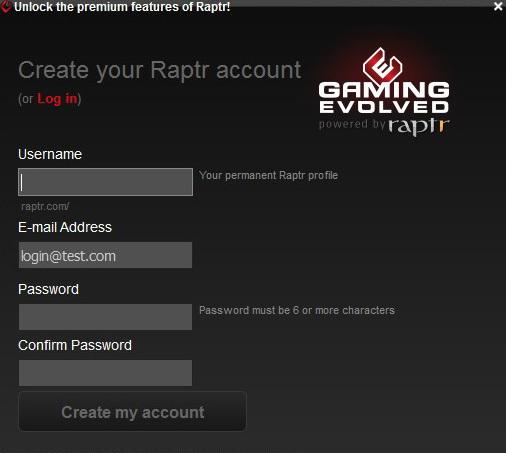

Для получения доступа ко всем возможностям сервиса нужно создать аккаунт Raptr.

Создание аккаунта в AMD Gaming Evolved App

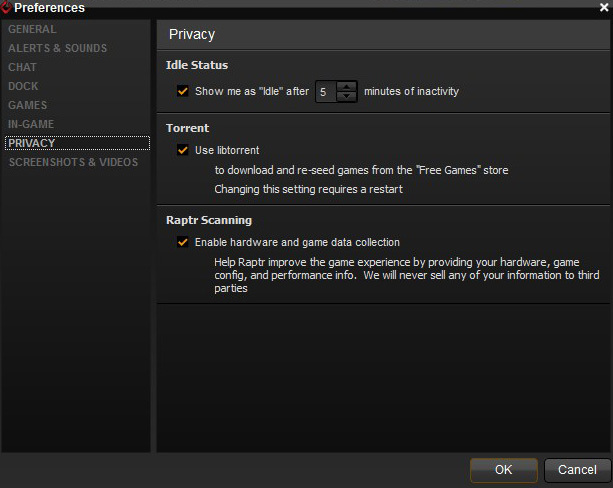

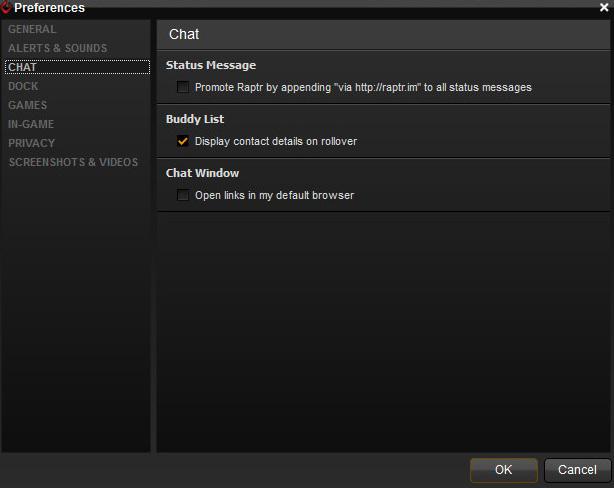

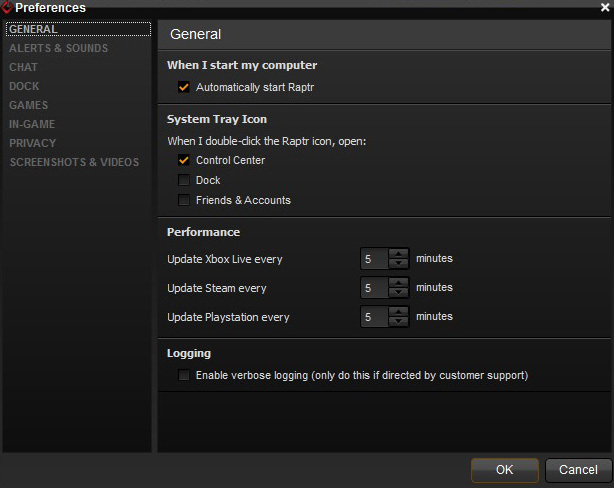

В настройках AMD Gaming Evolved App можно также получить информацию о игровых достижениях, заработанных в системе Steam, на Xbox или PlayStation. Здесь же настраиваются аккаунты социальных сетей и сервисов. Помимо Twitter и Facebook, доступно взаимодействие с популярным игровым видеосервисом twich.tv.

Arrows-left
Arrows-right
Reload
1 / 3

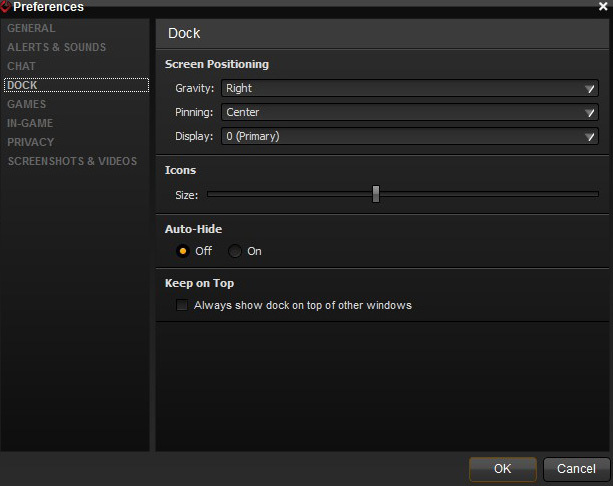

Настройки AMD Gaming Evolved App

Arrows-left
Arrows-right
Reload
1 / 3

Настройки AMD Gaming Evolved App

Arrows-left
Arrows-right
Reload
1 / 2

Настройки AMD Gaming Evolved App

После каждой игры информация обновляется и фиксируется программой.

Post-game Summary AMD Gaming Evolved App

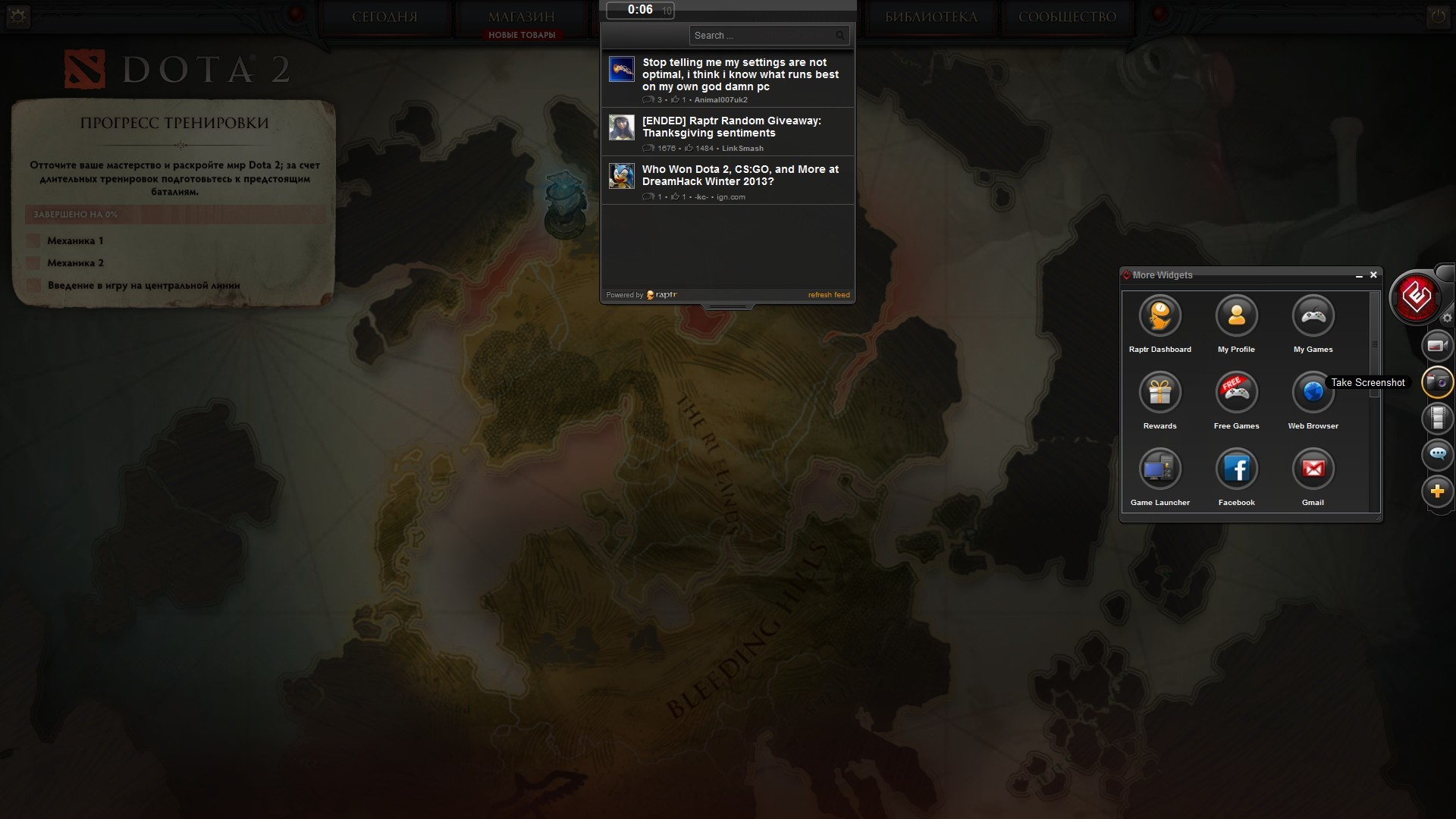

При нажатии клавиш Ctrl+Tab во время игры открывается интерфейс Raptr. Тут можно оперативно начать видеозапись или снять скриншот, поделиться впечатлениями от игры в сообществе, а также посетить один из доступных Интернет-ресурсов. Можно, например, посмотреть видео на You Tube. Доступно всё и сразу.

Arrows-left
Arrows-right
Reload
1 / 2

Внутриигровой интерфейс AMD Gaming Evolved App

Список доступных виджетов, которые выносятся на панель быстрого запуска, выглядит интересно. Во время игры вы не только сможете пользоваться функциональностью самого сервиса Raptr, но и сумеете проверить почту, посмотреть погоду, рассчитать таланты в WOW и сделать заказ на Amazon. С их помощью можно, например, «без отрыва от производства» твитнуть впечатления от кат-сцены. А видео или скриншот снимаются нажатием всего одной кнопки.

И это не полный список! Некоторые из представленных виджетов не очень-то и нужны во время жарких игровых баталиях, но лишними точно не будут.

Arrows-left
Arrows-right
Reload
1 / 2

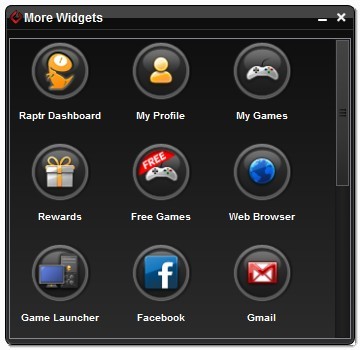

Виджеты AMD Gaming Evolved App

Дополнительным преимуществом для обладателей видеокарт AMD станет возможность автоматической оптимизации игр. Теперь не придется копаться в настройках каждой игры отдельно. У NVIDIA тоже есть GeForce Experience, но совместная утилита AMD и Raptr использует более точный подход к настройке игр, основанный на анализе сведений, полученных от миллионов игроков. Отметим развитую систему наград и удобный внутриигровой интерфейс.

Остается надеяться, что русскоязычное сообщество будет расти, а AMD Gaming Evolved App начнет поддерживать русский язык. Также ожидается расширение списка поддерживаемых игр, что, конечно, радует.

Если вам надоело переключаться между приложениями, нужно всегда быть на связи в социальных сетях и в курсе событий, происходящих в игровой индустрии, а также хочется поделиться своими игровыми достижениями с окружающими, то AMD Gaming Evolved App станет отличным помощником во всем этом.

Конкуренты

Конкурентов у видеокарт SAPPHIRE превеликое множество. Это и различные модификации NVIDIA GeForce GTX 760/770, и аналоги на базе AMD, но от других компаний-производителей. Однако давайте сконцентрируем внимание на «зеленом» лагере.

MSI GeForce GTX 770 Lightning

Эта карта стоит дороже, но имеет более богатый комплект поставки. При производстве устройства реализовано сразу несколько интересных инженерных решений и технологий, увеличивающих разгонный потенциал и повышающих стабильность работы адаптера. Конечно же, качество исполнения этой видеокарты находится на очень высоком уровне.

MSI GeForce GTX 770 Lightning

ZOTAC GeForce GTX 760 AMP! Edition

Видеокарта с приставкой AMP! Edition в названии имеет небольшие габариты, но в то же время может похвастать приличным заводским разгоном. Как и устройства SAPPHIRE, конкурент оборудован нестандартной системой охлаждения.

ZOTAC GeForce GTX 760 AMP! Edition

Заключение

Протестированные видеокарты SAPPHIRE не претендуют на роль флагманов, однако поддерживают свежие графические технологии и хорошо подойдут в качестве основы геймерской системы среднего уровня. Большинство современных игр этим видеоускорителям явно по силам.

Немного удивила низкая эффективность работы кулера Vapor-X R9 270X. На наш взгляд, Toxic-модификация выглядит более предпочтительной. Однако необходимо помнить о размере корпуса, так как длина устройств, оснащенных кулером Tri-X, далеко не маленькая.
