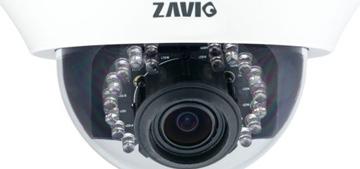

Всевидящее око. Обзор IP-камер ZAVIO D3100, F1105 и F3100

Включение всех электронных устройств в единую сетевую инфраструктуру — общая тенденция, касающаяся и систем наблюдения. Такие камеры доступны с любого ПК из браузера или через специальные программы. Системы наблюдения ZAVIO при этом позволяют обойтись без лишних проводов и упростить интеграцию устройств в помещении.

Всего у компании ZAVIO около 30 IP-камер наблюдения различных типов. Рассматриваемые в данном обзоре модели относятся к двум классам: D3100 — купольная потолочная камера, использующая Ethernet и для передачи данных, и для питания (технология Power over Ethernet (IEEE 802.3af)); F1105 — камера без подсветки, но с Wi-Fi; F3110 — компактная камера с подсветкой, которая также может получать питание через Ethernet. Все модели являются компактными решениями и предназначены для использования внутри помещения при плюсовой температуре.

Логотип ZAVIO

Технические характеристики

 ZAVIO D3100ZAVIO F3110ZAVIO F1105
Тип сенсораCMOS с прогрессивной развёрткойCMOS с прогрессивной развёрткойCMOS с прогрессивной развёрткой
Макс. разрешение1280x8001280х8001280х720
Макс. качество30 FPS при 1280x80010 FPS при 1280х720 30 FPS при 640х48010 FPS при 1280x720 30 FPS при 640х480
Объективфиксированная диафрагма F1,8 фокусное расстояние 4,0 мм, ручная настройка на резкость, опционально возможна установка F2,0/2,8 мм с большим углом охватафиксированная диафрагма F2,4, фокусное расстояние 1,7 мм, ручная настройка на резкостьфиксированная диафрагма F2,4, фокусное расстояние 1,7 мм
Углы обзора53° (81°с объективом F2,0/2,8 мм) по горизонтали53° по горизонтали67° по горизонтали
Минимальная освещенность0,2 люкс0,2 люкс F1.8 в цветном режиме 0.001 люкс F1.8 в ч/б режиме 0 люкс F1.8 с подсветкой0,8 люкс
СжатиеH.264 MPEG-4 MJPEGH.264 MPEG-4 MJPEGH.264 Motion JPEG MPEG-4
Многопоточность4 потока с возможностью настройки параметров4 потока с возможностью настройки параметров4 потока с возможностью настройки параметров
Wi-FiНетНет802.11b/g/n 2,4 ГГц
Звуквстроенный микрофон, аудио вход и выходвстроенный микрофон и динамиквстроенный микрофон
Подсветкавстроенная светодиодная
Увеличениецифровое 10xцифровое 10хцифровое 10х
Карты памятиmicroSDmicroSD
Подключение дополнительных устройстваудио, сигнализациясигнализация
ПитаниеPower over Ethernet5В-1А или Power over Ethernet5В-1А
Размеры60,6x99 мм96,7x 65,7x25 мм77x63x33 мм
Масса264 г116 г71 г
Срок гарантии2 года
Ориентировочная стоимость6 000 руб.7 700 руб.3 300 руб.
Уточненная стоимость по данным price.ru

Камеры ZAVIO поддерживают множество технологий доступа к потоковому видео в реальном времени. Устройства умеют сохранять видео как на карту MicroSD, так и на общий сетевой диск по протоколу SAMBA, а также отсылать уведомления о событиях (в виде скриншотов) по почте или выкладывать их на FTP. Отметим, что большинство моделей ZAVIO находятся в списке совместимости таких производителей сетевых накопителей/видеорегистраторов, как Synology, QNAP, ASUSTOR, NUUO и, кроме того, интегрированы во многие программные пакеты российского производства типа MACROSCOP, TRASSIR, ISS, ЛИНИЯ, Softerra и пр., поэтому проблемы с выбором аппаратной или программной платформы для получения видеопотока с камер ZAVIO для его последующего сохранения и обработки возникнуть не должно. Безусловно, камеры ZAVIO отвечают и требованиям открытого стандарта ONVIF (Open Network Video Interface Forum) и могут быть использованы в составе систем наблюдения из IP-камер разных марок.

Раньше большинство камер с интерфейсом Ethernet преимущественно имело единственно возможный способ подключения питания — через внешний блок питания. Однако это означало, что пользователь был обречен подводить к камере либо 2 кабеля (питание и сеть), либо монтировать рядом с камерой дополнительную розетку с торчащим из нее БП, что не только не очень удобно, но ещё и не очень эстетично. Сегодня большинство современных IP-камер имеют либо комбинированный способ питания (от БП и РоЕ), либо только от РоЕ как от наиболее удобного и наиболее часто используемого в наше время стандарта питания сетевых устройств.

На практике, если в помещении есть розетки, то проблем с питанием не будет и без технологии РоЕ. Если же на месте установки камеры питание взять неоткуда, то явно имеет смысл доплатить за свитч с PowerEthernet, а дальше тянуть единственный кабель от него. 8-портовый свитч с половиной портов PoE стоит порядка 3 500 рублей, PoE-инжектор — около 350 рублей, плюс для такого оборудования желательно предусмотреть ИБП. Технология PoE обеспечивает питание на дистанции около 100 м. Максимальная потребляемая мощность D3100 составляет 2,5 Вт, F3110 — 5 Вт.

Комплект поставки и внешний вид

ZAVIO D3100

Поскольку камера получает питание через Ethernet, сетевого адаптера в коробке нет. Маленький разноцветный шлейф с белым коннектором на одном конце и колодкой для проводов на другом нужен для подключения дополнительных аксессуаров: микрофона, динамика и датчика тревоги. Черное кольцо надевается на объектив. Оно необходимо для вращения во время настройки резкости на нужную дистанцию.

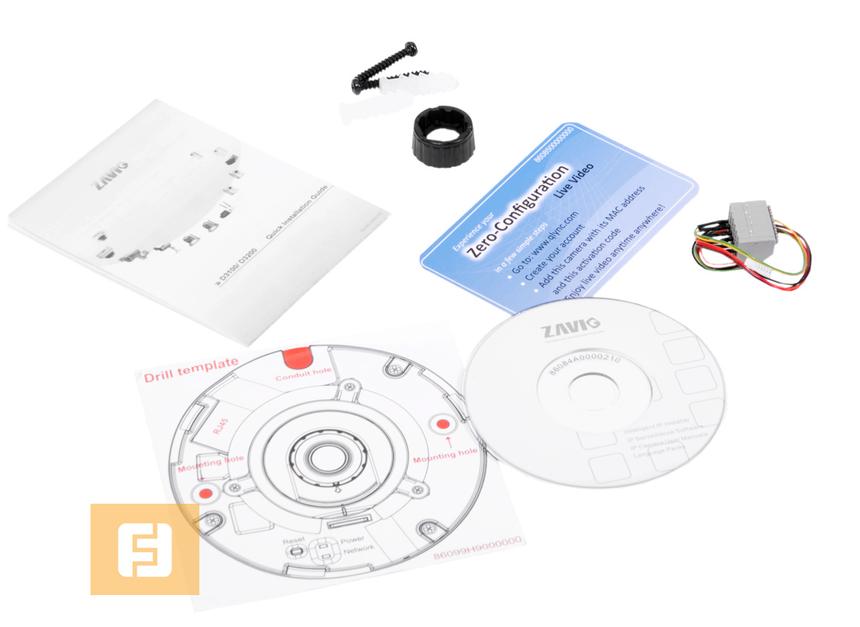

Комплект поставки ZAVIO D3100

Корпус камеры сделан из глянцевого белого пластика. Он легко снимается, поскольку все разъёмы находятся внутри — как и кнопка аппаратной перезагрузки, и слот для карт MicroSD.

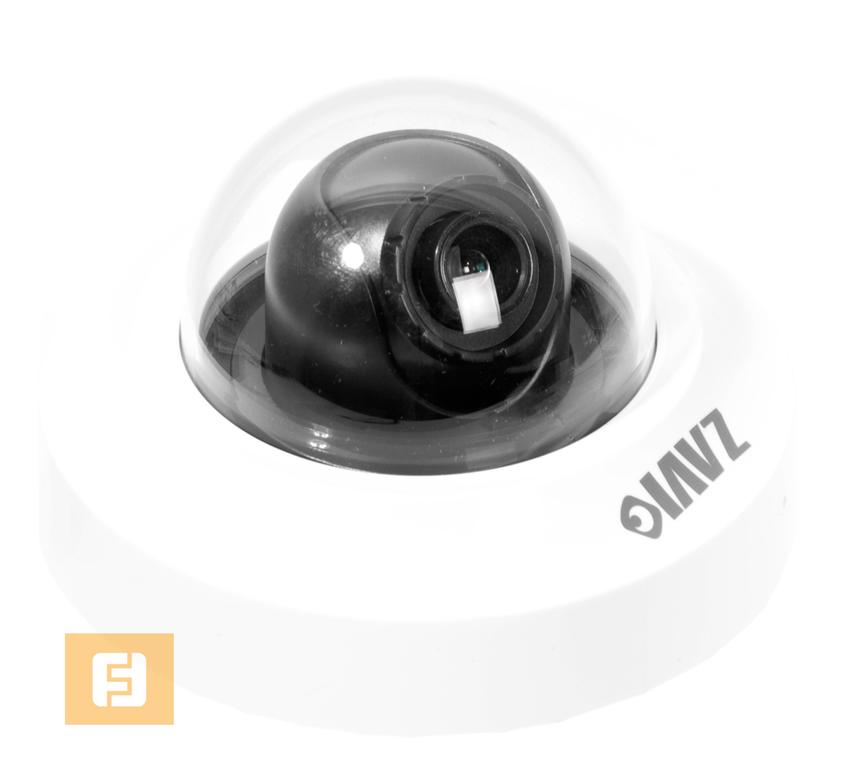

ZAVIO D3100

При установке на стену камера прикручивается шурупами через массивное металлическое днище. Кабель можно пустить сквозь прорезь у основания или сбоку, через кожух, выломав обозначенное «окошко».

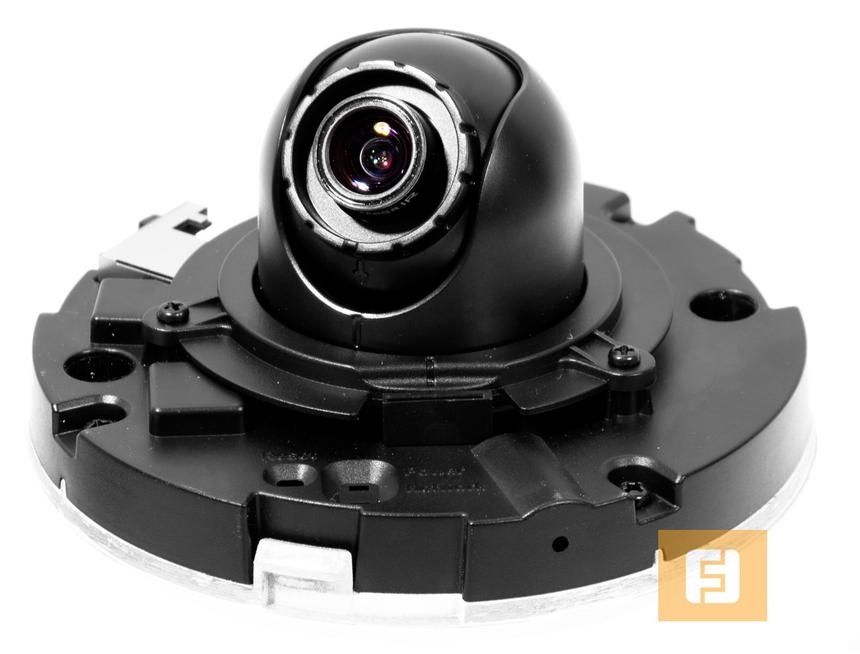

ZAVIO D3100 со снятым кожухом

D3100 является фиксированной камерой и не имеет привода поворота объектива, поэтому нужное направление съёмки выставляется вручную. Точное положение объектива возможно указать благодаря его конструкции, которая основана на своего рода шарнирном механизме. Углы наклона по вертикали составляют ±79°, угол поворота по горизонтали — ±172°.

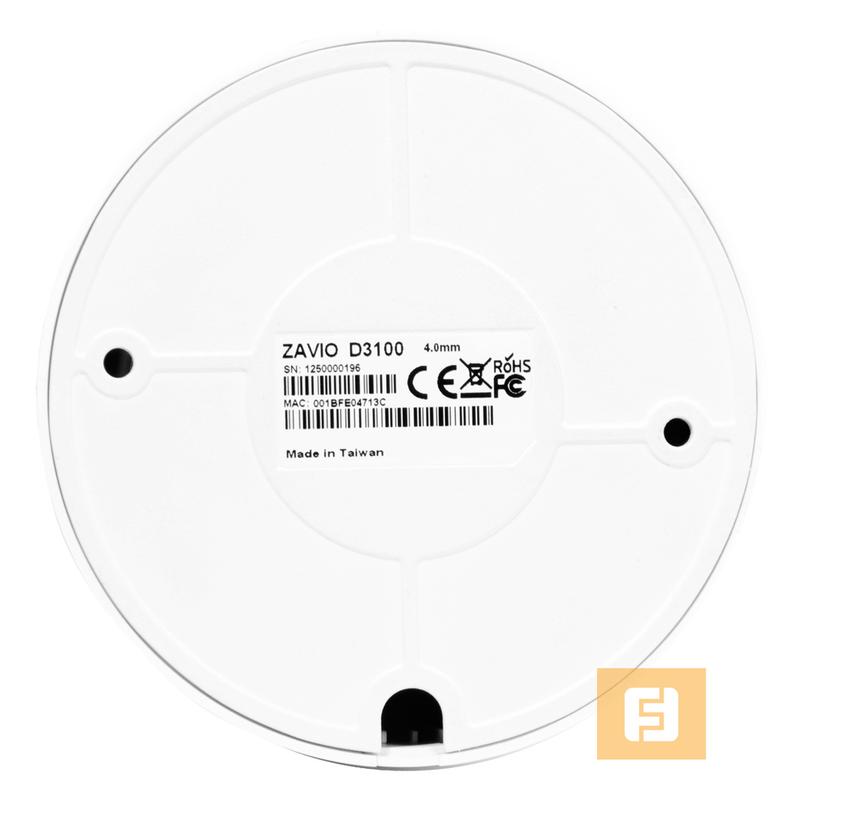

ZAVIO D3100, вид снизу

ZAVIO F3110

В случае с F3110 на стену прикручивается кронштейн с шарнирным креплением, а на него уже фиксируется камера. Адаптер питания имеет параметры 5В-1А, что позволяет устройству работать даже от компьютерного USB. Нам понадобятся только провода, на одном конце которого будет USB, а на другом — штекер диаметром 5,5 мм.

Зелёная колодка на обратной стороне корпуса служит для подключения к F3110 дополнительных датчиков.

Комплект поставки ZAVIO F3110

Корпус камеры выполнен из такого же белого пластика схожего с D3100. Спереди есть динамик и микрофон (F3110 обеспечивает двунаправленную передачу звука). Кольцо ИК-подсветки состоит из шести светодиодов (длина волны — 850 нм). Для работы при плохом освещении есть датчик освещённости и пассивный инфракрасный датчик (PIR). Подсветка рассчитана на съёмку примерно в пределах 10 м. Резьба под крепление кронштейна — стандартная, ¼".

Чёрная точка под объективом — датчик света для автоматической подстройки при плохой освещённости, а белая «пипка» снизу — ИК-датчик.

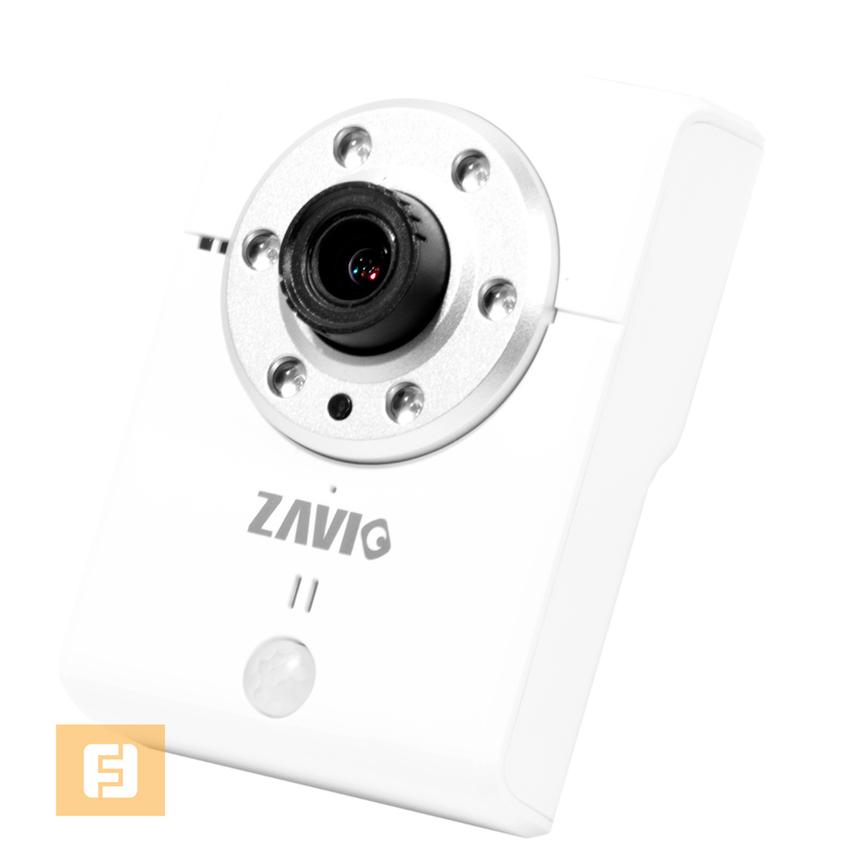

ZAVIO F3110

Сзади у F3110 размещён слот для карт памяти, кнопка Reset и коннектор для датчиков сигнализации.

ZAVIO F3110, вид сзади

ZAVIO F1105

Комплектация F1105 схожа с комплектацией F3110. Адаптер питания такой же, а металлическое крепление покрашено в чёрный цвет. Для экономии места все приспособления уложены в коробку.

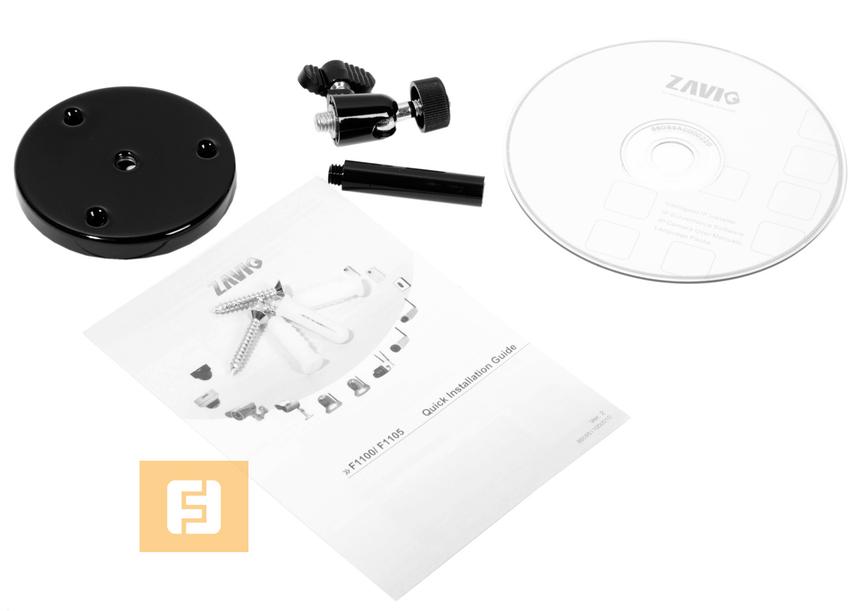

Комплект поставки ZAVIO F1105

Камера небольшая, толщиной всего 30 мм и весом чуть более 70 г. Устройство имеет стандартную резьбу для крепления, как у фотоштативов. Все разъёмы, кнопка Reset и клавиша активации функции WPS для упрощённого подключения по Wi-Fi находятся сзади.

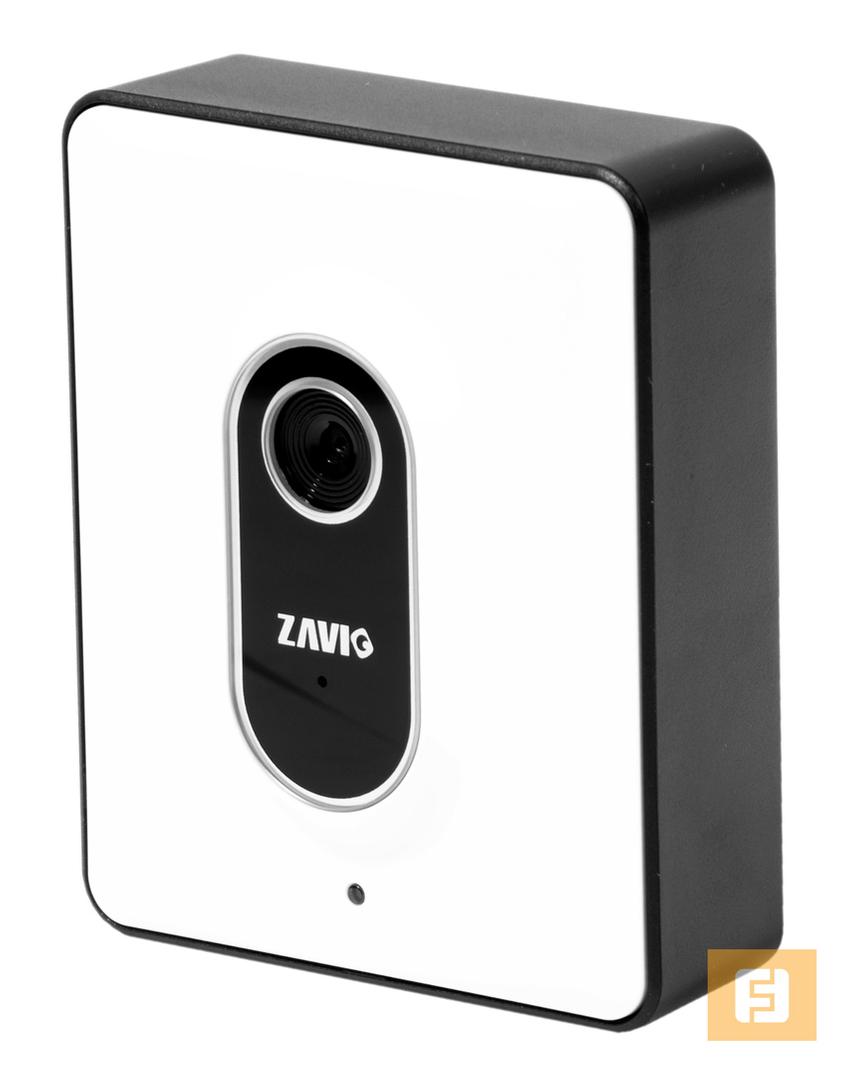

ZAVIO F1105

ZAVIO F1105, вид сзади

Интерфейс и управление

Панель управления камер работает на веб-сервере Boa. Русский язык поддерживается. D3100 и F3110 имеют более продвинутые интерфейсы, чем F1105. Отметим, что камеры ZAVIO имеют унифицированный пользовательский интерфейс аналогичный тому, что мы видим в F3110 и D3100, а F1105 — это облегченная версия, разработанная специально для моделей начального уровня F1100/F1105. Например, для камер F3110 и D3100 доступно гораздо больше настроек изображения и несколько профилей качества съёмки. Отметим, что отдельных настроек разрешения и FPS в самой панели управления нет. Они устанавливаются при помощи профилей и это особенность камер ZAVIO, связанная с возможностью управления настройками многопоточности. Каждый профиль — это настройка конкретного потока, например, того, который отдается на запись видеорегистратору, или потока, идущего в онлайн-отображение.

Черный квадрат в правом верхнем углу — маска приватности, блокирующая съёмку определённого участка кадра.

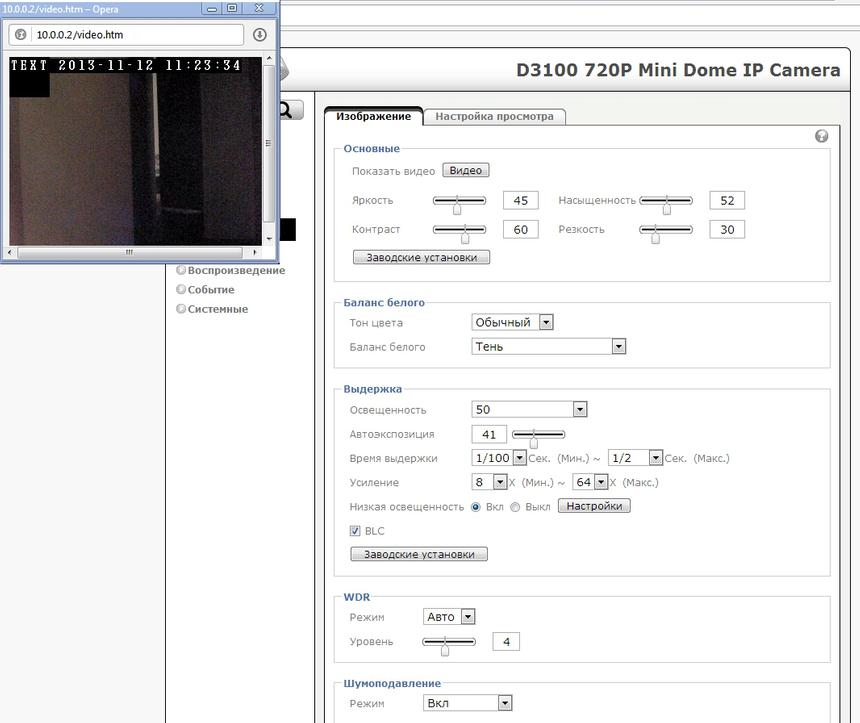

Настройка параметров изображения ZAVIO D3100/F3110

Регулируется яркость, контрастность и насыщенность. У D3100 и F3110 дополнительно настраивается выдержка, автоэкспозиция и шумоподавление. Не совсем удобно, что не все изменения отображаются сразу в мини-окне просмотра видео — например, изменение параметра баланса белого активируется только после нажатия на кнопку «Сохранить».

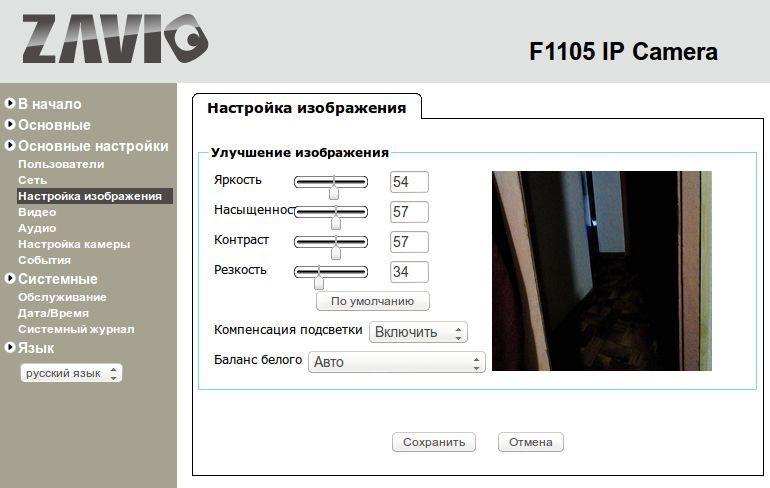

Настройка параметров изображения у ZAVIO F1105

Есть интересная опция I2A, которая выдаёт 9 вариантов картинки с различными настройками. Пользователь может выбрать лучшую, чтобы далее камера применяла именно ее.

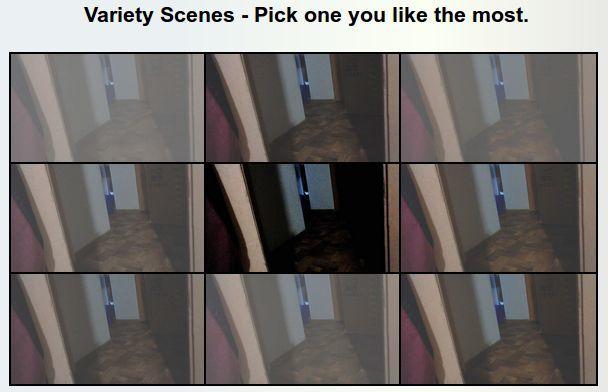

Пример работы I2A

Для просмотра видео необходимо создать аккаунт. Для пользователей, не являющихся администраторами, предусмотрены типы guest и operator с ограниченным доступом.

Видео могут просматривать одновременно 10 пользователей. При использовании мультикаста их количество неограниченно.

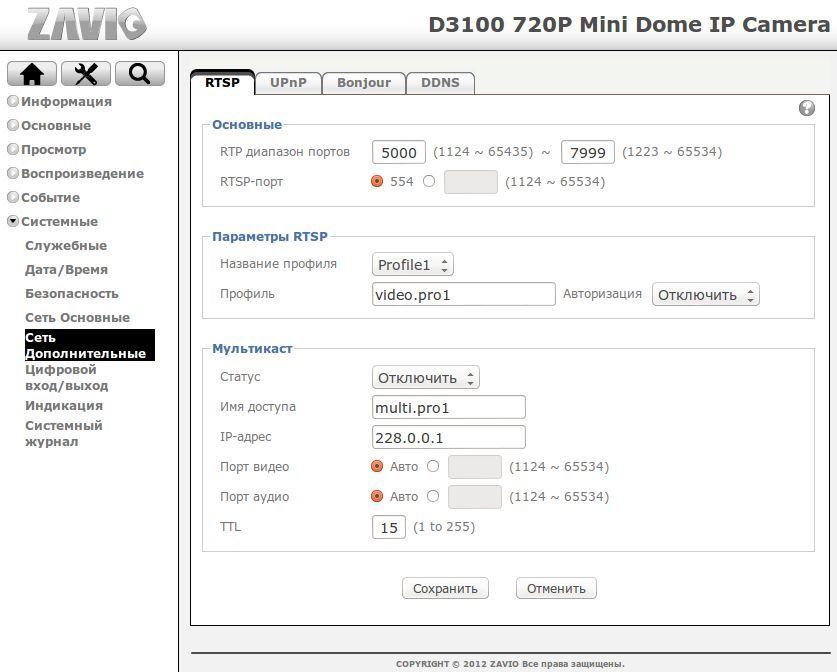

Настройка параметров потокового вещания

Срабатывание по движению в кадре можно настраивать по всей картинке, либо указывая несколько прямоугольных блоков, за которыми надо следить. У F1105 и F3110 таких областей может быть две, у D3100 — десять.

Настройка обнаружения движения

При записи на видео можно наносить дату, время и произвольный текст, но только на латинице. Благодаря буферу памяти камеры могут добавить к записываемому файлу несколько секунд, предшествующих команде «Запись». Полезная функция.

Опция WDR (режим широкого динамического диапазона) улучшает изображение на слишком тёмных или слишком ярких участках помещения.

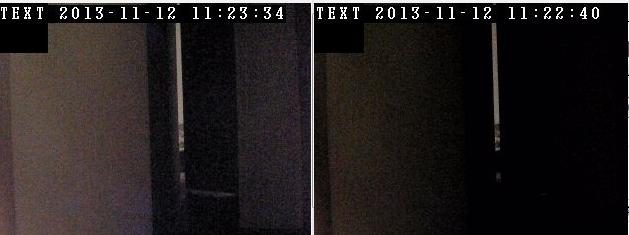

Пример использования WDR при плохом освещении: слева — D3100; справа — F1105

Программное обеспечение

Вместе со всеми камерами ZAVIO поставляется бесплатное фирменное ПО CamGraba 2.0, поддерживающее до 64 каналов видео с камер ZAVIO. Данное ПО состоит из нескольких приложений, запускаемых через центральную программу, которая так и называется — Main Console. Помимо собственно просмотра и записи по расписанию, софт предоставляет:

  • 64-кратный цифровой зум;
  • дополнительные настройки событий;
  • собственные установки зон обнаружения движения и зон приватности;
  • изменение чувствительности в зонах обнаружения движения;
  • поиск видео.

Прямо в меню программы можно настраивать разрешение камеры. Записи хранятся в собственном формате, которому нельзя изменить разрешение при кодировании.

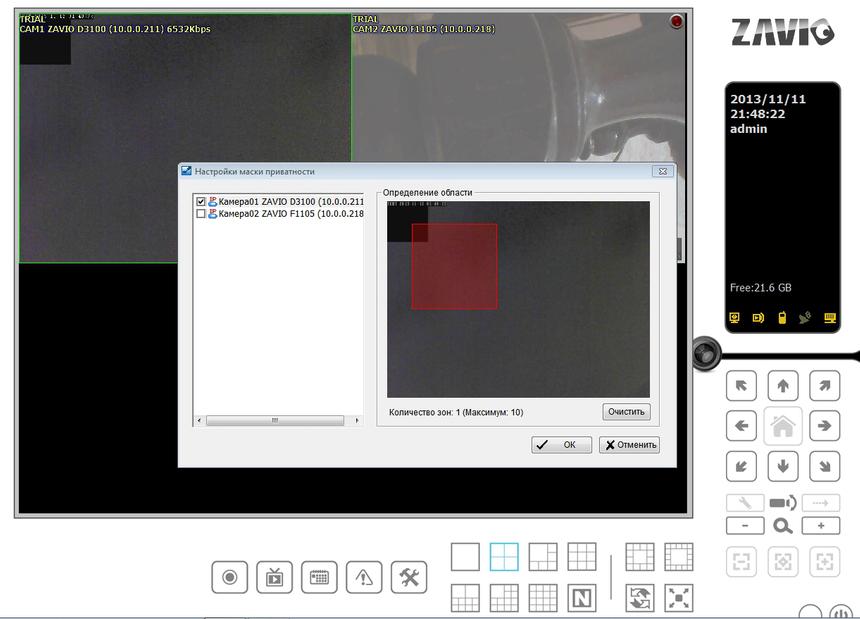

Дизайн ПО

Разработчики позаботились и о доступе к камерам с мобильных устройств. Для Android и iOS есть сразу несколько программ. CamZaview работает с камерами напрямую и может выводить на экран изображение с несколько камер, проигрывать видео с их карт памяти, делать снимки экрана.

Интерфейс CamZaview

Тестирование

Во время тестирования камеры работали в помещении в трех разных условиях: в комнате были включены 2 лампы, затем была включена только одна тусклая лампа, и, наконец, в помещении царила практически полная темнота.

При нормальном освещении качество записи у всех камер хорошее. Конечно, картинка несколько шумит, но нужно помнить, что это камеры среднего сегмента. На прямых углах стен и горизонталях ближе к краям кадра мы видим некоторые искажения геометрии, типичные для большинства камер с достаточно широкими углами обзора. При слабом свете картинка у F1105 быстро темнеет, у D3100 и F3110 (без использования ИК-подсветки) остаётся более-менее светлой. Функция WDR очень даже помогает — при почти полной темноте, когда свет исходит лишь из щели закрытой двери, две последние камеры по-прежнему кое-что «видят», а вот F1105, к сожалению, выдаёт полностью чёрную картинку, так как ввиду своей бюджетности предназначена для работы в условиях стабильного светового окружения.

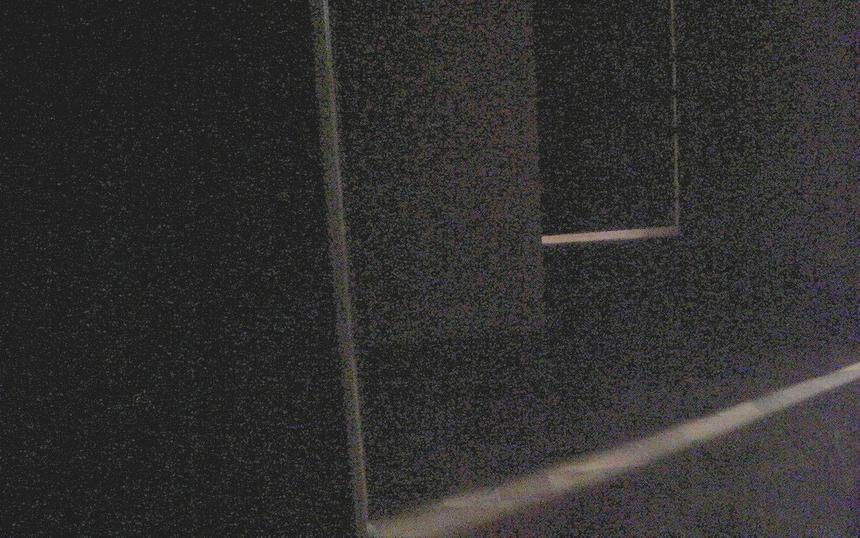

ZAVIO D3100 в почти полной темноте

Примеры видео с камер, а также примеры работы с разными объективами можно посмотреть на официальном сайте ZAVIO, в разделе с описанием соответствующей модели: F1105, F3110, D3100.

Аналоги и конкуренты

Microdigital MDC-i7260F

Microdigital MDC-i7260F обеспечивает 30 кадров в секунду при разрешении 1280х720 точек, а также предоставляет доступ к Интернет-хранилищу Microdigital Ivideon. Стоит она около 8 000р. Гарантия на продукцию — 1 год.

Microdigital MDC-i7260F

Planet Technology ICA-HM100

С F3110 можно сравнить ICA-HM100 от Planet Technology. Она дешевле, около 5 000 рублей, однако у неё нет динамика, ИК-датчика и меньше угол обзора — 44° по горизонтали. Как и F3110, эта модель также имеет беспроводную версию — ICA-HM100W. Гарантия — 2 года.

Microdigital MDC-i7260F

Grandstream GXV3615W

Конкурентом F1105 является камера Grandstream GXV3615W. Правда, она имеет меньшее разрешение — 704х480 (@30 FPS) точек против 1280х720 пикселей у ZAVIO. Из преимуществ стоит выделить наличие не только микрофона, но и динамика. Гарантия — 1 год.

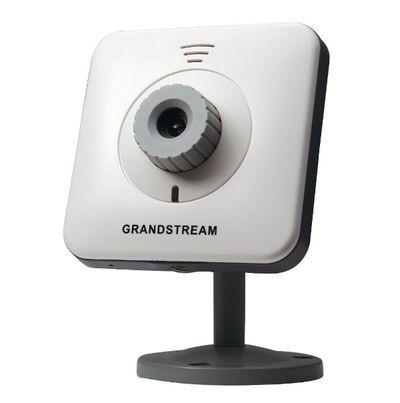

Grandstream GXV3615W

Итоги

За последние годы IP-камеры превзошли в разрешении аналоговые камеры PAL (720х576), стремительно приближаясь к ним и по цене. И пусть еще не все бюджетные HD-камеры могут обеспечить 30 FPS при 1280х800 или 1280х720 точек, но все они выдают данную частоту в разрешении 640х480.

Все протестированные компактные камеры ZAVIO, включая даже бюджетную Wi-Fi камеру F1105, в условиях нормальной освещенности обеспечивают хорошую картинку с очень неплохой цветопередачей. Камеры F3110 и D3100 стабильно работают в полном потоке 30 FPS с разрешением 720р в точном соответствии со своей спецификацией. Что до F1105, то и она также дает ровно то, что обещает производитель в ее характеристиках и за ее весьма скромную цену. Для очень многих людей, присматривающихся к камере для дома или небольшого офиса, выбор любой из этих камер окажется достаточным.

Благодаря своим функциональным возможностям камеры D3100 и F3110 даже в полной темноте позволяют немного вытянуть картину за счёт выкручивания настроек на максимум. Правда, естественной платой за это становится повышение цифрового шума, но объекты по-прежнему различимы. Если у F3110 задействовать ИК-подсветку, отображение близ расположенных объектов будет приемлемым даже в полной темноте.

Предлагаемые компанией ZAVIO системы IP-видеонаблюдения оснащены продуманным русифицированным интерфейсом управления, а также поставляются в комплекте с весьма функциональным программным обеспечением CamGraba 2.0. Можно с уверенностью сказать, что ZAVIO не отстает от технического прогресса, предлагая своим пользователям не только сами камеры, но и инфраструктуру для них: приложения для мобильных устройств и даже фирменный облачный сервис Qlync SAT Viewer.

Русскоязычный сайт продукции ZAVIO — http://www.zavio.com.ru
