Тестируем EPSON EH-TW3600, домашний Full HD проектор

Технические характеристики EPSON EH-TW3600

Комплект поставки

Комплект поставки довольно скромный — пульт с двумя щелочными источниками питания типоразмера АА, кабель питания (к слову, довольно длинный — 3 м), диск с инструкцией на множестве языков, включая русский, а также краткое руководство пользователя. Далеко не лишним был бы хотя бы VGA, а лучше HDMI кабель, чтоб работать с проектором можно было «из коробки».

Внешний вид

Устройство довольно крупное — 390 х 450 х 145 мм, поэтому желательно его сразу монтировать на потолочное крепление, дабы не занимать пространство. Корпус изготовлен из нескольких типов пластика с различным покрытием. Днище и верхняя часть изготовлены из белого пластика с глянцевой поверхностью. Привычный недостаток глянца (чувствительность к мелким царапинам, а также маркость), на белой поверхности практически незаметен, а если поверхность и запачкается, то очищать её проще простого. Боковые панели отлиты из серого пластика, окрашенного под металлик, с матовой поверхностью, которая не боится ни отпечатков, ни царапин.

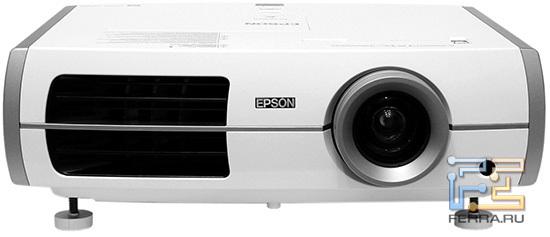

Спереди находится крупный объектив, окошко ИК приёмника, а также выдувная вентиляционная решётка. Для предотвращения паразитной засветки, а также попадания пыли на объектив, внутренние вертикальные перепонки стенки наклонены под острым углом. Скорость воздушного потока невысока, поэтому если возле решётки и окажется зритель, то горячим пассатом его обдавать не будет.

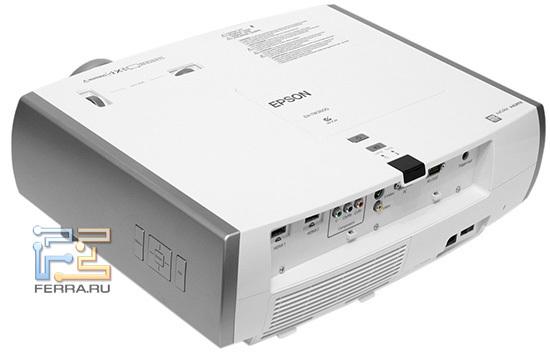

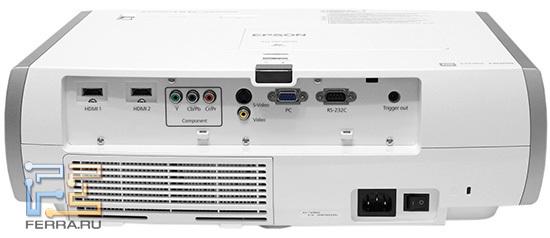

Сзади находится пара HDMI портов, порт D-Sub (VGA), компонентный вход, композитный видеовход, вход S-Video, сервисный порт RS-232C, тригерный выход, а также разъём подключения замка безопасности.

Тут же расположены разъём подключения кабеля питания, тумблер питания и заборная вентиляционная решётка, скрывающая стандартный воздушный фильтр, который при необходимости можно просто прочистить, а не заменять.

Сверху находится тыльный ИК приёмник, пара индикаторов состояния (температуры и лампы), клавиша выбора источника (циклическое пролистывание доступных источников), а также клавиша питания.

Ближе к передней части находится пара ребристых колёсиков управления сдвигом объектива, которые позволяют передвигать проецируемое изображение в довольно большом диапазоне.

Левая боковая поверхность пустует, а справа находится 4-хпозиционный джойстик с клавишей ввода по центру, а также клавиши входа в меню и возврата на одну ступень назад (ESC).

Пульт ДУ

Пульт дистанционного управления довольно крупный (201,5х56х23,5 мм), а углубление под палец, предназначенное для более удобного захвата, находится лишь в передней части пульта. Поэтому удобно пользоваться лишь клавишами выбора источника сигнала и джойстика (4 клавиши управления курсора, объединённые в схематическое кольцо с клавишей ввода по центру), а вот использование блока горячих клавиш требует перехвата пульта, что не слишком удобно…впрочем, данный блок используется только при настройке проекции.

Почти все клавиши оборудованы встроенными светодиодами оранжевого свечения, исключением является лишь клавиша включения подсветки. Клавиш на пульте немного, всего 24, к тому же они довольно крупные, как и межклавишное расстояние, поэтому работать с ним удобно даже обладателям крупных ладоней и толстых пальцев.

Подключение и интерфейсы

Никаких функций, присущих бизнес моделям EPSON, у тестируемого проектора нет, не предусмотрен даже порт USB, а о Ethernet и говорить не приходится. Предусмотрено лишь порт D-Sub (VGA) и пара портов HDMI, кроме того, подключение возможно к компонентному и композитному входу, а также к разъёму S-Video. Также предусмотрен и порт RS-232C, предназначенный для сервисных операций. Стоит отметить тригерный выход (активируется в меню), предназначенный для передачи состояния питания этого проектора (вкл/выкл) на внешнее оборудование, такое как автоматический экран. Автоматический поиск источника сигнала не предусмотрен.

Экранное меню

EPSON EH-TW3600. Настройка изображения

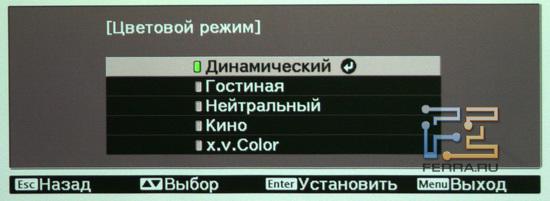

EPSON EH-TW3600.Выбор режима

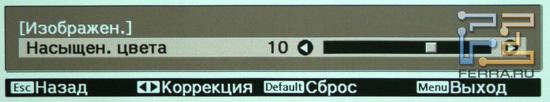

EPSON EH-TW3600.Настройка насыщенности цвета

EPSON EH-TW3600.Расширенная настройка резкости

EPSON EH-TW3600. Настройка резкости

EPSON EH-TW3600. Настройка цвета

EPSON EH-TW3600. Настройка гаммы

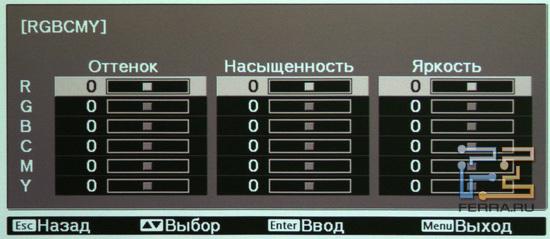

EPSON EH-TW3600. Настройка параметров

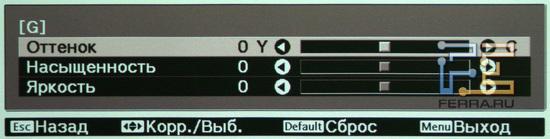

EPSON EH-TW3600. Настройка для цвета в отдельности

EPSON EH-TW3600. Выбор режима энергопотребления

EPSON EH-TW3600. Выбор режима работы автонастройки диафрагмы

EPSON EH-TW3600. Настройка сигнала

EPSON EH-TW3600. Выбор соотношения сторон проецируемого изображения

EPSON EH-TW3600. Дополнительные настройки при HDMI подключении

EPSON EH-TW3600. Выбор видеодиапазона HDMI

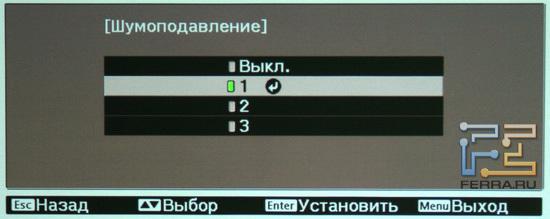

EPSON EH-TW3600. Выбор режима шумоподавления

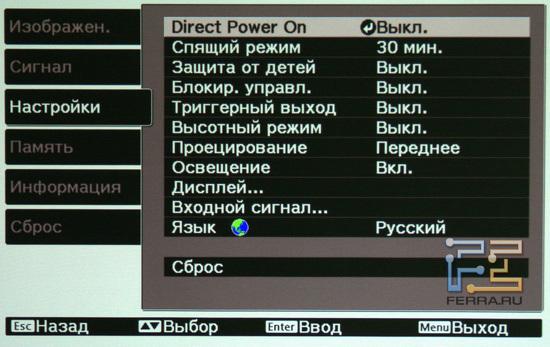

EPSON EH-TW3600. Системные настройки

EPSON EH-TW3600. Выбор режима проецирования

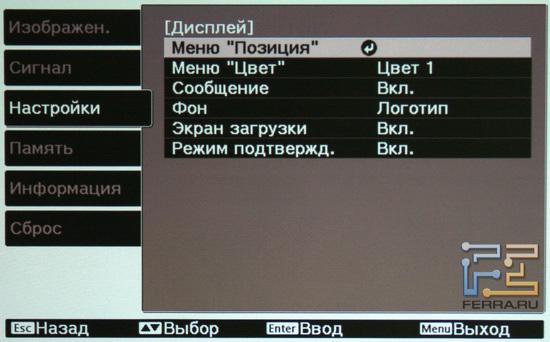

EPSON EH-TW3600. Системные настройки дисплея

EPSON EH-TW3600. Выбор стандарта видеосигнала

EPSON EH-TW3600. Выбор и сохранение настроек

EPSON EH-TW3600. Информация о подключении

В работе

Включение проектора происходит довольно быстро — лого «EPSON» появляется уже через 18 секунд, а проецируемое изображение — через 25 секунд. Но и после этого лампа ещё достаточно долго прогревается, поэтому полноценно работать с проектором можно лишь через минуту после включения (хотя и этого ещё недостаточно для выхода на максимальные параметры светового потока, но уже вполне приемлемо для просмотра фото и видеофайлов). Выключение проектора занимает порядка 20 секунд, причём лампа отключается приблизительно через 2 секунды, но ещё около 18 секунд происходит охлаждение лампы.

Разумеется, первое включение начинается с настройки геометрии проекции и размещения изображения, и тут у проектора есть как плюсы, так и минусы. К минусам стоит отнести отсутствие настройки трапециевидных искажений, поэтому настройку приходится производить при помощи наклона корпуса (в потолочном креплении либо винтовыми ножками), что не слишком-то удобно. А вот функция сдвига объектива– это огромный плюс, ведь благодаря этому устройство можно установить куда угодно, где есть свободное место, а не обязательно по центру. Да и в целом функция весьма полезна и удобна, ведь диапазон сдвига огромен — по горизонтали ±96%, а по вертикали ±47%.

Наклон настраивается при помощи двух ребристых колёсиков. Вращение колёсиков в зависимости от положения объектива требует приложения разных усилий, но это не главный недостаток — дело в том, что при сдвиге влево-вправо объектив неизбежно опускается вниз, причём, чем больше производится наклонов в стороны, тем сильнее опускается объектив, поэтому для начала приходится устанавливать горизонтальный сдвиг, а уж потом вертикальный.

Оптический трансфокатор имеет довольно большую кратность, 2,1х. Не менее важная настройка — фокусировка. Хоть цена устройства и высока, но настройка механическая, и в этом есть свои плюсы, ведь кольцо на объективе позволяет производить фокусировку быстрее, чем при помощи кнопок. К тому же в тестируемом проекторе оно довольно крупное, с мягким ходом, и лишено даже малейшего намёка на люфт, поэтому управлять фокусировкой очень удобно.

Для настройки геометрии проецируемого изображения и фокусировки можно вывести тестовый шаблон (вызывается отдельной кнопкой на пульте). К сожалению, при приложении избыточного и резкого усилия объектив может немного сместиться вниз, поэтому либо движения при фокусировке должны быть плавными, либо приходится придерживать колёсико вертикального сдвига линзы.

В проекторе достигнут довольно высокий показатель динамической контрастности за счёт использования автоматического управления диафрагмой. В настройках предусмотрено три варианта управления — высокая скорость, низкая и без управления (полностью открытая диафрагма). Некоторые проекторы EPSON грешат тем, что работу автоматической настройки раскрытия диафрагмы хорошо слышно, но у тестируемой модели такого недостатка обнаружено не было, а вот контрастность благодаря данной функции выше.

Тестирование

Одна из наиболее важных характеристик проектора — это световой поток. Заявленные производителем значения иногда не соответствуют действительности, но в случае с тестируемым устройством производитель не лукавил. Реальный световой поток в самом ярком режиме без цветокоррекции («Динамический») оказался даже немного выше заявленного — 2055 лм при обычном энергопотреблении, и 1659 лм в режиме ECO (хотя целесообразность использования данного режима сомнительная, ведь производителем для обоих режимов заявлен одинаковый срок службы ламы — 4000 часов).

На российском сайте производителя для режима ECO указан световой поток в 519 лм, что даже при оценке «на глаз» не соответствует действительности, и, возможно, это лишь опечатка, потому как на зарубежных сайтах компании упоминания о световом потоке в экономичном режиме нет вовсе. В остальных режимах (с цветокоррекцией) световой поток немного ниже. Также была измерена родная контрастность при отключенной функции автонастройки диафрагмы, полученная путём измерения освещённости в центре экрана для чёрного и белого поля, которая составила 1:755.

Настройка цветовой температуры производится в градусах Кельвина в диапазоне от 5000К до 10000К с шагом в 500К. Измерение реальной цветовой температуры осуществлялось при установленном значения в 6500К (используется в настройках по умолчанию) для всех доступных профилей — динамический, гостиная, нейтральный, кино, x.v. Colour, причём как в стандартном режиме энергопотребления, так и в режиме пониженного энергопотребления ECO. Как видно из таблицы, при активировании экономичного режима происходит незначительное уменьшение цветовой температуры, которое невооружённым глазом сложно уловить.

Также после калибровки была измерена зависимость цветовой температуры (на графиках яркость указана в процентах) от уровня яркости при целевом значении 6500K для всех доступных профилей.

EPSON EH-TW3600. Зависимость цветовой температуры от уровня яркости подсветки в режиме «Динамический»

EPSON EH-TW3600. Зависимость цветовой температуры от уровня яркости подсветки в режиме «Гостиная»

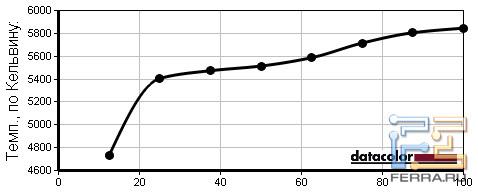

EPSON EH-TW3600. Зависимость цветовой температуры от уровня яркости подсветки в режиме «Кино»

EPSON EH-TW3600. Зависимость цветовой температуры от уровня яркости подсветки в режиме «Нейтральный»

EPSON EH-TW3600. Зависимость цветовой температуры от уровня яркости подсветки в режиме «x.v. Colour»

Для оценки цветового охвата использовался колориметр Spyder3 из комплекта Spyder3Studio. Тестирование проводилось при стандартном значении яркости и контраста. График цветового охвата строился для цветовой координатной системы Lab в координатах ab для светлости L=25, 50 и 75. На изображениях белый график — стандартное цветовое пространство sRGB, розовый — режим «x.v. Colour», голубой — режим «Кино», жёлтый — режим «Нейтральный», красный — режим «Гостиная», зелёный — режим «Динамический»

EPSON EH-TW3600. График цветового охвата в системе Lab для L=25

EPSON EH-TW3600. График цветового охвата в системе Lab для L=50

EPSON EH-TW3600. График цветового охвата в системе Lab для L=75

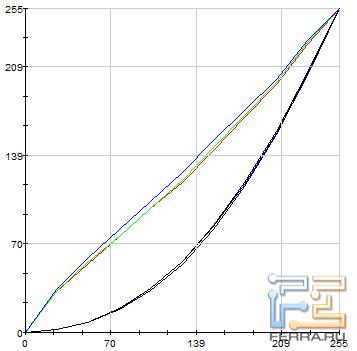

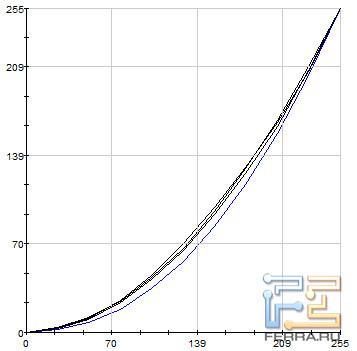

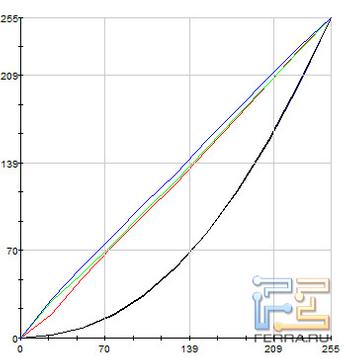

На иллюстрациях, приведённых ниже, отображены гамма-кривые (чёрные графики), полученные до и после калибровки дисплея, целевая гамма 2,2 (светло-синий график) и коррекция для каждого цвета (красный, синий, зелёный).

Шум

Для домашнего проектора EPSON EH-TW3600 довольно шумный — в режиме пониженной яркости (режим ECO) на расстоянии 50 см от выдувной вентиляционной решётки уровень шума достигает 35,1 дБА. Конечно, при использовании в качестве источника сигнала ноутбука либо стационарного ПК шум, генерируемый проектором, будет сливаться с шумом охлаждающей системой ПК, но вот в случае использования в качестве источника, например, фотоаппарата или видеокамеры (ведь сейчас многие устройства оборудованы miniHDMI портом) либо медиаплеера шум будет заметен. В стандартном режиме яркости проектор оказывается ещё более шумным, но всё же уровень генерируемого шума не превышает 37 дБА, что для данного класса устройств стандартный показатель, вот только при просмотре фильма с тихим или ненасыщенным звуковым рядом шум проектора будет пробиваться.

Выводы

Проектор EPSON EH-TW3600 показал себя весьма неплохо — у него удачный практичный корпус, механизм сдвига объектива (хотя сам механизм не лишён недостатков), не слишком высокий уровень генерируемого шума, довольно большой цветовой охват, неплохая равномерность подсветки, да и максимальный световой поток соответствует заявленному.

Из недостатков стоит отметить разве что отсутствие механизма регулировки трапециевидных искажений, поэтому корректировать их приходится путём наклонов корпуса (две передние винтовые ножки) и объектива.
