Тестируем AMD Radeon HD 7770, Radeon HD 7750 и нереференсные решения от ASUS и Sapphire

Вслед за флагманским Radeon HD 7970 компания AMD быстро представила парочку бюджетных новинок на базе архитектуры GCN. Свежие Radeon HD 7770 и Radeon HD 7750 призваны встряхнуть рынок в его самом массовом ценовом сегменте до 200$, предложив потребителям самое лучшее сочетание производительности и экономичности.
Тестируем AMD Radeon HD 7770, Radeon HD 7750 и нереференсные решения от ASUS и Sapphire

Компания AMD никогда не оставляла без внимания бюджетные решения. И если топовые продукты не всегда успешно конкурировали с видеокартами NVIDIA, то младшие уверенно удерживали популярность. С учетом того, что на графические ускорители дешевле 200$ приходится значительная часть продаж, стратегия активной экспансии AMD в этом сегменте полностью себя оправдывает. Как результат, сейчас мы имеем огромное разнообразие Radeon на базе графических процессоров Juniper и Barts, на любой вкус и кошелек. Главным долгожителем является Radeon HD 5770. Об удачности этого продукта свидетельствует его фактическое переименование в Radeon HD 6770 и хорошие продажи «обновленной» модели. Судя по статистике Steam, этот старичок до сих пор входит в пятерку самых популярных видеокарт AMD под DirectX 11.

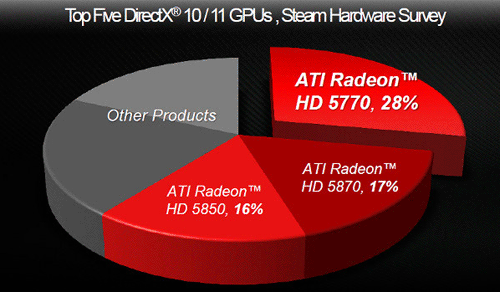

Доля рынка видеокарты Radeon HD 5770 по версии Steam

Доля рынка видеокарты Radeon HD 5770 по версии Steam

Доля рынка видеокарты Radeon HD 5770 по версии Steam

На замену такому популярному графическому ускорителю и должен прийти новый Radeon HD 7770. Однако любая замена должна быть не просто равноценной, но и лучше по совокупности своих характеристик. Новинка имеет все шансы на это благодаря новому графическому процессору Cape Verde. Построен он на базе прогрессивной GCN-архитектуры, о которой мы подробно рассказывали ранее в обзоре Radeon HD 7970. Новый бюджетный процессор, конечно, проще Tahiti. В нем лишь 10 GCN Compute Unit по 64 потоковых процессора в каждом. Соответственно, всего получается 640 процессоров, не так уж и много. Для сравнения, Radeon HD 5770 имеет в своем активе GPU с 800 потоковыми процессорами. Количество текстурных блоков соответствует числу TMU у старого процессора Juniper — их 40. Блоков растеризации 16. Два 64-битных контроллера памяти обеспечивают обмен данных по шине разрядностью 128 бит. Cape Verde оснащен кеш-памятью L2 объемом 512 МБ.

Архитектура GPU Cape Verde

Архитектура GPU Cape Verde

Архитектура GPU Cape Verde

На первый взгляд, отличий между Cape Verde и Juniper мало, а преимуществ и вовсе не видно. Но новая архитектура более гибкая, позволяет лучше использовать внутренние ресурсы вычислительных блоков. Плюс есть множество аппаратных улучшений в обработке инструкций DirectX 11. Важную роль играет улучшенный блок тесселяции. Работа со сложной геометрией была слабым местом первого поколения Radeon под DirectX 11, к числу которых как раз и принадлежит Radeon HD 5770 (он же Radeon HD 6770). Для наглядности можно вспомнить сравнительные графики AMD для Radeon HD 6970 и Radeon HD 7970. Скорость работы с тесселяцией у нового флагмана в реальных игровых приложениях оказалась лучше на 55-140%. Вот только Radeon HD 6970 — это представитель второго поколения видеокарт под DirectX 11, у которого основной прогресс коснулся блока тесселяции в GPU. Так что сейчас, через одно поколение, разрыв в этой области между бюджетными новинками семитысячной серии и предшественниками на базе Juniper грозит быть особенно большим.

Важным преимуществом являются и высокие тактовые частоты, ставшие возможными благодаря переходу на тонкий 28-нм техпроцесс. Процессор Cape Verde у Radeon HD 7770 работает на частоте в 1 ГГц. И это первый серийно выпускаемый видеоадаптер с такой частотой ядра. Уже после него появились Radeon HD 7870 и GeForce GTX 680. Частота памяти GDDR5 не очень высокая — 4500 МГц, что немного меньше частоты памяти у старого Radeon HD 5770. При 128-битной шине такая частота позволяет достичь пропускной способности в 72 ГБ/с.

Второй видеокартой на базе Cape Verde стал Radeon HD 7750. Как нетрудно догадаться из названия, это замена для Radeon HD 5750/6750. В соответствии со стратегией компании младшая модель оснащается графическим процессором с частично отключенными вычислительными блоками. Из 10 GCN Compute Unit активно 8, так что общее количество потоковых процессоров уменьшилось до 512, а рабочих текстурных блоков осталось 32. Частота ядра у младшей видеокарты снижена до 800 МГц, память по-прежнему работает на 4500 МГц.

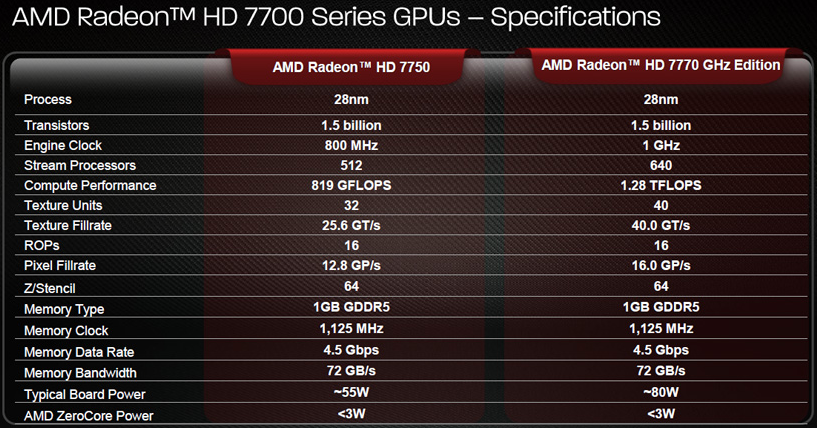

Характеристики Radeon HD 7750 и Radeon HD 7770

Характеристики Radeon HD 7750 и Radeon HD 7770

Новый технологический процесс позволил сделать Cape Verde компактнее и холоднее старого Juniper, несмотря на б_о_льшую сложность нового GPU, состоящего из полутора миллиардов транзисторов. Энергопотребление Radeon HD 7770 ограничивается 80 Вт. Младший Radeon HD 7750 и вовсе довольствуется 55 Вт, благодаря чему видеокарта обходится без разъема дополнительного питания. Cape Verde поддерживает все прогрессивные технологии энергосбережния, присущие топовым продуктам. Технология PowerTune удерживает энергопотребление графического процессора в заданных пределах в зависимости от нагрузки. Поэтому в стресс-тестах (Furmark, OCCT и т.п.) частоты могут снижаться. В меню Catalyst Control Center есть ползунок PowerControl, который дает возможность уменьшить или увеличить предел энергопотребления. Вторая возможность будет не лишней при разгоне. Максимальный лимит PowerControl для Radeon HD 7770 соответствует пределу в 100 Вт, а для Radeon HD 7750 это 75 Вт. В режиме длительного простоя аппетиты видеокарт могут снижаться до скромных 3 Вт благодаря технологии ZeroCore.

Никуда не исчезли и прочие технологические новшества, которые появились в Radeon HD 7970/7950. Бюджетные Radeon работают по скоростному интерфейсу PCI Express 3.0. Поддерживается технология AMD Eyefinity 2.0, позволяющая организовывать мультимониторные конфигурации с поддержкой AMD HD3D. Для вывода изображения в таком режиме видеокарта использует самые прогрессивные видеоинтерфейсы — DisplayPort 1.2 HBR2 и HDMI 1.4a 3GHz.

Представители серии Radeon HD 7770 — первые бюджетные решения, поддерживающие стандарт Ultra High Resolution. Они могут работать с мониторами разрешением 4096x2160. Неплохой залог не будущее.

Графические карты AMD всегда были сильны в работе видео, и без улучшений в этой области тоже не обошлось. Новинки получили усовершенствованный блок UVD для аппаратного декодирования данных в форматах MPEG-2/MPEG-4 (DivX), VC-1 и H.264. А для аппаратного кодирования используется блок VCE. Особая технология AMD Steady Video помогает улучшить видео и убрать эффект дрожания камеры.

Бюджетные видеокарты одной серии всегда отличаются разнообразием дизайна. Видеокарты Radeon HD 7700 не стали исключением. Многие Партнеры AMD прямо в день официального анонса представили модели с альтернативным охлаждением и повышенными частотами. Вначале мы познакомимся с рефересными продуктами и рассмотрим их конструктивные особенности, а потом уделим внимание парочке нестандартных Radeon HD 7770 от ASUS и Sapphire.

AMD Radeon HD 7770

Radeon HD 7770

Radeon HD 7770

Первой рассмотрим старшую модель серии HD 7700 референсного дизайна.

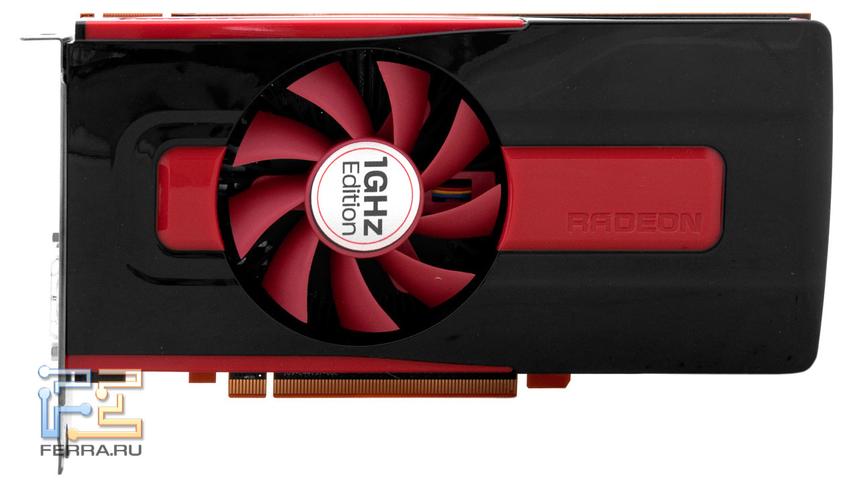

Radeon HD 7770. Вид сверху

Radeon HD 7770. Вид сверху

Компания AMD любит акцентировать внимание рекордной частоте графического процессора, поэтому именует старшую видеокарту не иначе как 1GHz Edition. Соответствующая надпись красуется на вентиляторе. Общий стиль наследует дизайн старших моделей семитысячной серии: черный блестящий корпус с красными вставками. На центральной вставке выгравирована надпись Radeon. С первого взгляда понятно, что конструкция кулера иная. Это уже не «турбина», поэтому и вентилятор переместился с края платы ближе к центру.

Radeon HD 7770. Обратная сторона

Radeon HD 7770. Обратная сторона

Кожух системы охлаждения большой, накрывает всю плату. С обратной стороны вся конструкция фиксируется четырьмя винтами. Используется крестообразный backplate.

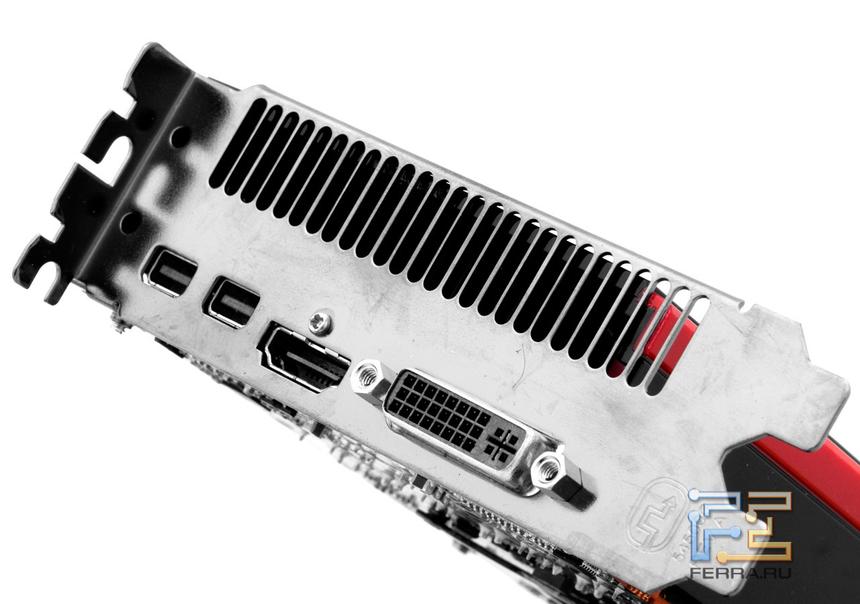

Radeon HD 7770. Видеовыходы

Radeon HD 7770. Видеовыходы

Задняя решетка имеет отверстия для выдува горячего воздуха. Набор видеоразъемов стандартный для новых Radeon: два mini DisplayPort, один HDMI и DVI.

С боковой стороны есть еще одна выгравированная надпись Radeon.

Radeon HD 7770. Вид сбоку

Radeon HD 7770. Вид сбоку

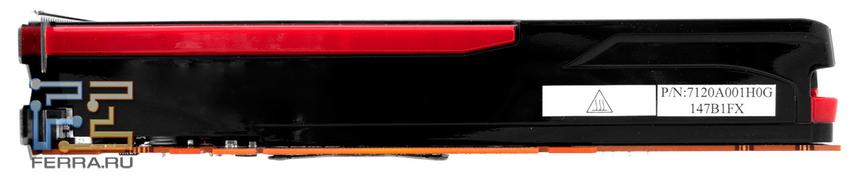

Radeon HD 7770. Вид со стороны разъемов

Radeon HD 7770. Вид со стороны разъемов

Разъем питания перенесен на заднюю сторону карты.

Radeon HD 7770. Разъем питания

Radeon HD 7770. Разъем питания

Теперь давайте взглянем, что же скрывается под пластиковым кожухом и что представляет собой стандартная система охлаждения.

Система охлаждения Radeon HD 7770

Система охлаждения Radeon HD 7770

Кулер имеет простую конструкцию. Цельный алюминиевый радиатор с расходящимися в разные стороны подобно лучам ребрами. Есть некоторое сходство с системами охлаждения процессоров Intel. А еще напоминает охлаждение старого Radeon HD 4770. Референсные предшественники Radeon HD 5770 и Radeon HD 6770 оснащались системами охлаждения помощнее: медное основание с массивом тонких алюминиевых пластин, дополнительный радиатор для микросхем памяти. Radeon HD 7770 на их фоне смотрится проще. Но ведь и GPU Caper Verde холоднее, что позволяет обойтись более простым кулером.

Radeon HD 7770 с демонтированной системой охлаждения

Radeon HD 7770 с демонтированной системой охлаждения

Черный цвет текстолита вписывается в общий стиль видеокарты. Система питания GPU реализована по трехфазной схеме, память запитана от однофазного преобразователя. Радиатора для силовых компонентов не предусмотрено, но на такой экономичной карте в данном элементе нет особой необходимости.

GPU Cape Verde XT

GPU Cape Verde XT

GPU Cape Verde XT

У графического чипа Cape Verde защитной рамки не предусмотрено.

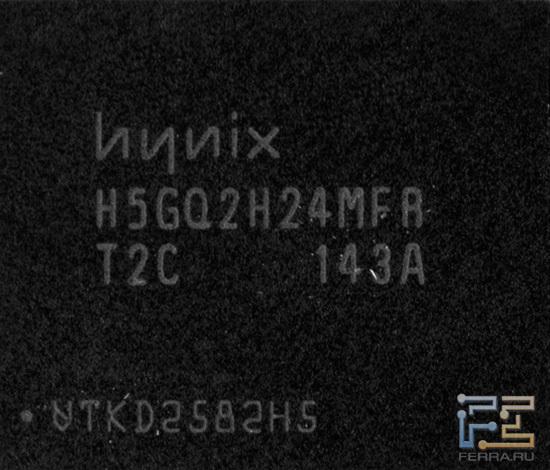

Микросхема памяти Hynix

Микросхема памяти Hynix

Микросхема памяти Hynix

Видеокарта оснащена 1ГБ видеопамяти. Набран он четырьмя емкими микросхемами по 256 МБ. Используются чипы Hynix H5GQ2H24MFR T2C, которые рассчитаны на рабочую частоту в 5 ГГц, а функционируют на 4,5 ГГц.

AMD Radeon HD 7750

Теперь настало время знакомства с Radeon HD 7750.

Radeon HD 7750

Radeon HD 7750

Младшая видеокарта очень компактная. Она короче и занимает лишь один слот. Кулер простенький, но фирменный стиль с красными вставками выдержан. Разъема питания нет, при энергопотреблении в 55 Вт он не требуется.

Radeon HD 7750. Вид сверху

Radeon HD 7750. Вид сверху

Radeon HD 7750. Обратная сторона

Radeon HD 7750. Обратная сторона

На задней панели расположено три видеовыхода: HDMI, DisplayPort и DVI.

Radeon HD 7750. Видеовыходы

Radeon HD 7750. Видеовыходы

Система охлаждения очень тонкая.

Система охлаждения Radeon HD 7750

Система охлаждения Radeon HD 7750

Кулер состоит из двух половинок. Нижняя имеет небольшие рельефные желобки для увеличения площади рассеивания. Верхняя часть тоже является радиатором, оснащена небольшими ребрами направленными вовнутрь. Продувается этот «бутерброд» тоненьким вентилятором с красными лопастями.

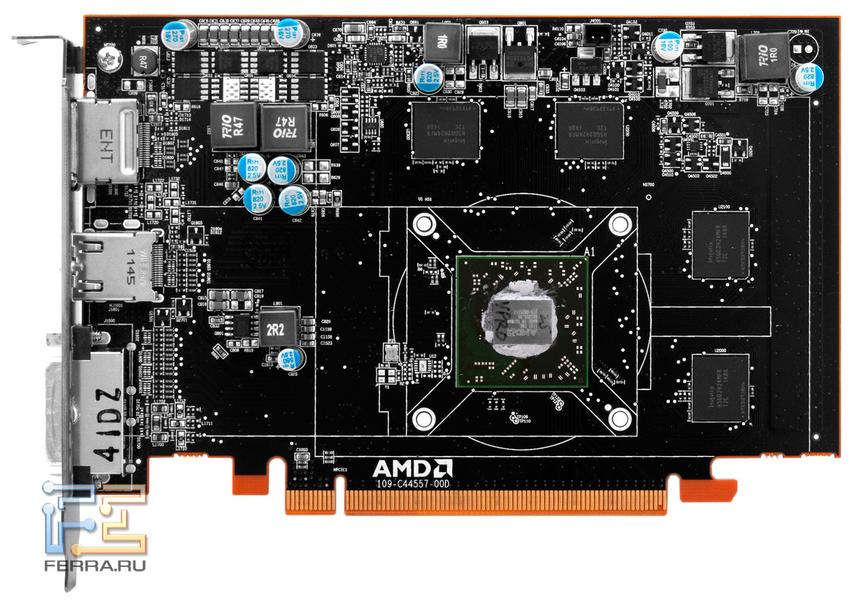

Radeon HD 7750 с демонтированной системой охлаждения

Radeon HD 7750 с демонтированной системой охлаждения

Дизайн платы у младшего Radeon стал проще. Система питания графического процесса двухфазная, система питания памяти однофазная.

GPU Cape Verde Pro

GPU Cape Verde Pro

GPU Cape Verde Pro

Защитной рамки процессор Cape Verde не имеет.

Микросхема памяти Hynix

Микросхема памяти Hynix

Микросхема памяти Hynix

Объем памяти стандартный — один гигабайт. Распаяно четыре микросхемы памяти GDDR5 производства Hynix. Судя по маркировке, используются точно такие же чипы, что и у старшей модели. Это вполне естественно, ведь рабочая частота памяти у обоих Radeon идентична — 4500 МГц.

ASUS Radeon HD 7770 TOP

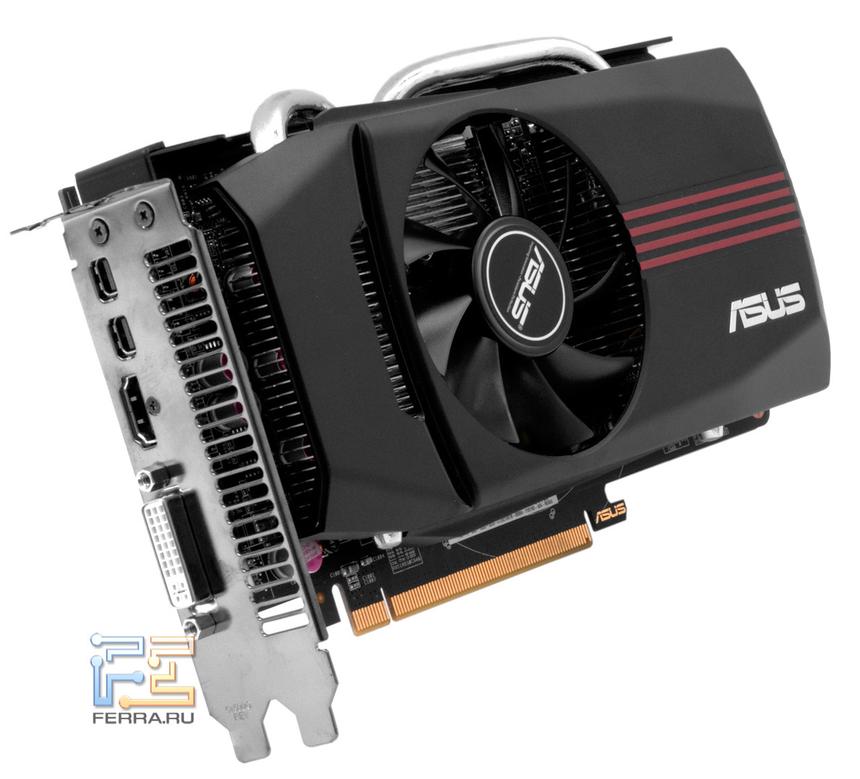

ASUS HD7770-DCT-1GD5

ASUS HD7770-DCT-1GD5

Перейдем к нереференсным продуктам. В данном обзоре мы рассмотрим две интересные модели Radeon HD 7770 от ASUS и Sapphire. Начнем с TOP-версии ASUS, она же HD7770-DCT-1GD5.

Упаковка ASUS HD7770-DCT-1GD5

Упаковка ASUS HD7770-DCT-1GD5

Видеокарта поставляется в большой коробке. Стиль оформления можно назвать традиционным для продуктов ASUS. На лицевой стороне множество эмблем и наклеек, информирующих о технических особенностях данной модели. Для охлаждения используется кулер DirectCU. Указана частота ядра в 1020 МГц, но самом деле она еще выше — 1120 МГц. Частота 1020 МГц характерна для простых видеокарт ASUS, а TOP версия работает на 1120 МГц. Последние только вышли в продажу и для них еще не успели отпечатать новые коробки, просто наклеили на упаковку от младшего продукта соответствующий логотип TOP.

Комплектация ASUS HD7770-DCT-1GD5

Комплектация ASUS HD7770-DCT-1GD5

Комплектацию нельзя назвать богатой, она включает только самое необходимое:

  • Переходник с D-SUB на DVI;
  • Мостик CrossFire;
  • Инструкция по установке;
  • Диск с программным обеспечением.

Кроме видеодрайвера на диске присутсвует фирменная утилита ASUS GPU Tweak для мониторинга параметров видеокарты и ее разгона. По своему функционалу это приложение напоминает популярную программу MSI Afterburner.

Видеокарта оснащена системой охлаждения DirectCU первой версии. Так что внешне HD7770-DCT-1GD5 мало чем отличается от других видеокарт ASUS с таким охлаждением (например, ASUS EAH6850 DirectCU).

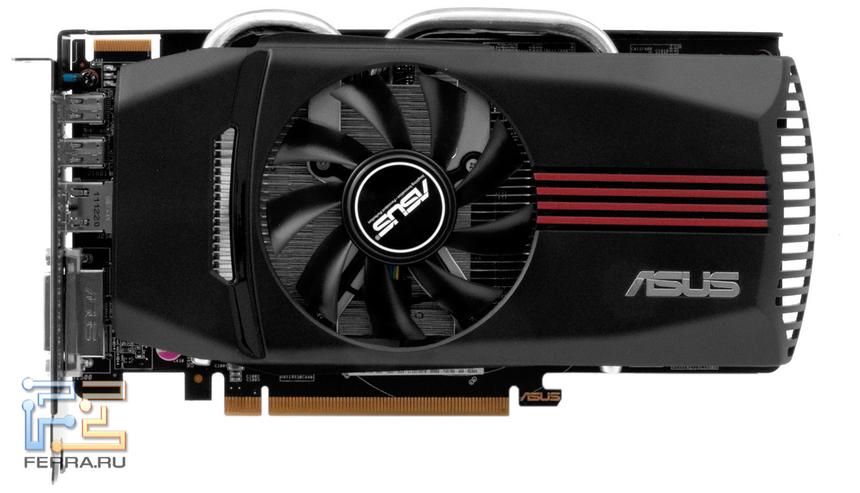

ASUS HD7770-DCT-1GD5. Вид сверху

ASUS HD7770-DCT-1GD5. Вид сверху

ASUS HD7770-DCT-1GD5. Обратная сторона

ASUS HD7770-DCT-1GD5. Обратная сторона

Карта ASUS не больше референса, но выглядит солиднее. В конструкции кулера уже используются тепловые трубки. Кожух имеет обтекаемые формы и не закрывает всю плату.

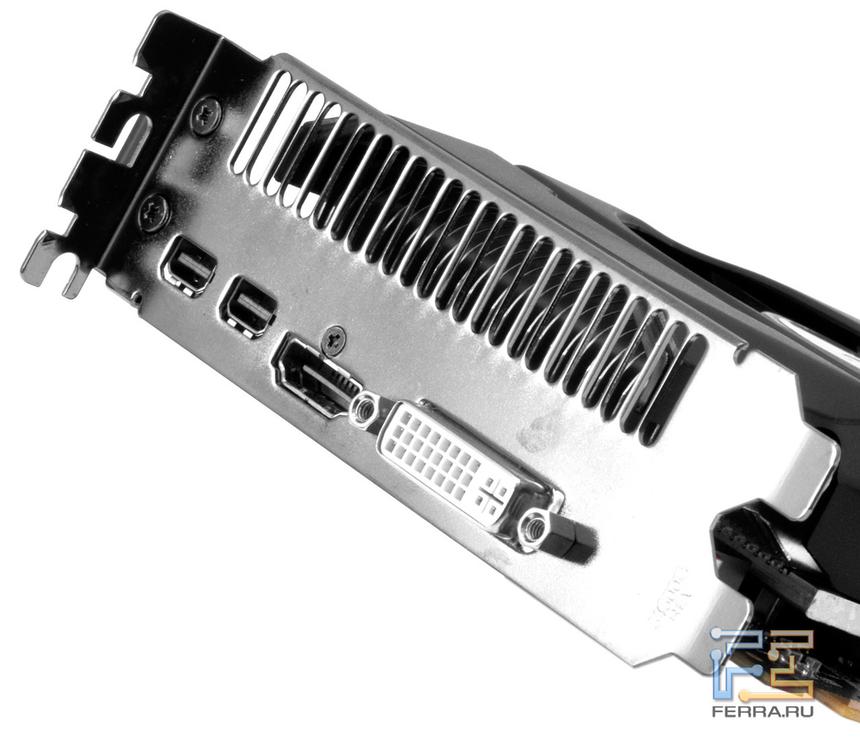

ASUS HD7770-DCT-1GD5. Видеовыходы

ASUS HD7770-DCT-1GD5. Видеовыходы

Набор видеоинтерфейсов стандартный. На заднюю панель вынесено два mini DisplayPort, один HDMI и DVI.

ASUS HD7770-DCT-1GD5. Вид сбоку

ASUS HD7770-DCT-1GD5. Вид сбоку

Сбоку к плате прикручено ребро жесткости.

ASUS HD7770-DCT-1GD5. Вид со стороны разъемов

ASUS HD7770-DCT-1GD5. Вид со стороны разъемов

Настало время поближе взглянуть на систему охлаждения DirectCU.

Система охлаждения ASUS HD7770-DCT-1GD5

Система охлаждения ASUS HD7770-DCT-1GD5

Реализована технология прямого контакта, то есть с поверхностью графического чипа напрямую контактируют тепловые трубки. Они имеют увеличенный диаметр, толщина их 8 мм. Из-за крошечного размера 28-нм кристалла полный контакт с ним лишь у одной трубки. В любом случае такая конструкция будет намного эффективнее обычного алюминиевого радиатора стандартной версии Radeon HD 7700, что позволяет надеяться на более низкие температуры и меньший шум.

А вот в дизайне PCB нет ничего нового и оригинального.

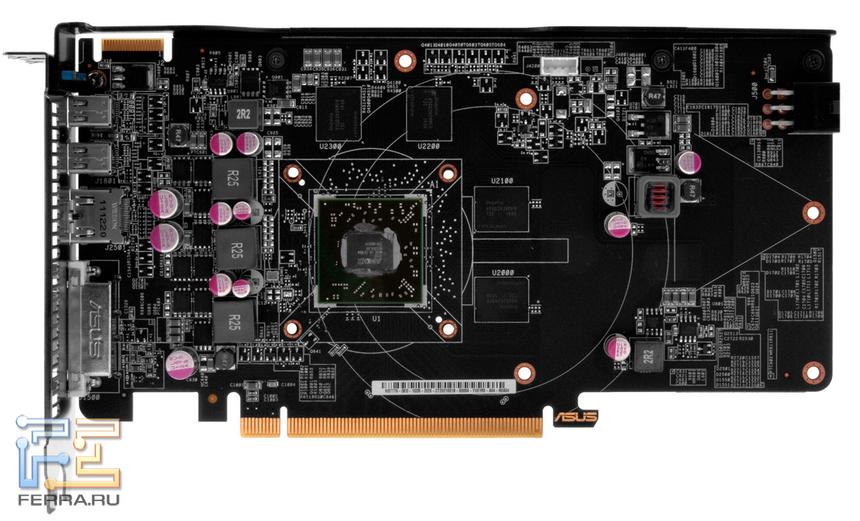

Radeon HD 7770 с демонтированной системой охлаждения

Radeon HD 7770 с демонтированной системой охлаждения

Плата полностью идентична референсному образцу, рассмотренному выше. Изменений в подсистеме питания нет: преобразователь напряжения GPU использует две фазы, на память идет одна фаза.

GPU Cape Verde XT

GPU Cape Verde XT

GPU Cape Verde XT

Графический процессор по-прежнему не имеет защиты в виде рамки вокруг кристалла. Как уже отмечалось выше, рабочая частота увеличена до 1120 МГц.

Микросхема памяти Hynix

Микросхема памяти Hynix

Микросхема памяти Hynix

Распаяны стандартные микросхемы памяти Hynix, которые используются и в референсных решениях. Они рассчитаны на частоту в 5000 МГц, а работают у ASUS TOP на 4600 МГц. Так что есть еще небольшой запас для разгона.

Sapphire Radeon HD 7770 GHz Edition OC

Sapphire HD 7770 GHz Edition OC

Sapphire HD 7770 GHz Edition OC

Настала очередь видеокарты Sapphire HD 7770 GHz Edition OC. Это тоже разогнанная версия (что вполне ясно из ее названия) и одна из самых быстрых модификаций Radeon HD 7770 вообще.

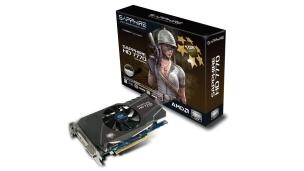

Упаковка Sapphire HD 7770 GHz Edition OC

Упаковка Sapphire HD 7770 GHz Edition OC

Sapphire поставляется в упаковке с изображением «военизированной» девушки. Данный персонаж красуется сейчас на коробках всех новых моделей Radeon от Sapphire.

Комплектация Sapphire HD 7770 GHz Edition OC

Комплектация Sapphire HD 7770 GHz Edition OC

Комплект поставки богатый. Набор аксессуаров следующий:

  • Переходник питания 8pin/6pin;
  • Переходник с D-SUB на DVI;
  • Кабель HDMI;
  • Кабель-переходник с mini DisplayPort на DisplayPort;
  • Мостик CrossFire;
  • Инструкции;
  • Диск с программным обеспечением.

Дизайн данной модели самый эффектный в сравнении с ASUS TOP и референсом.

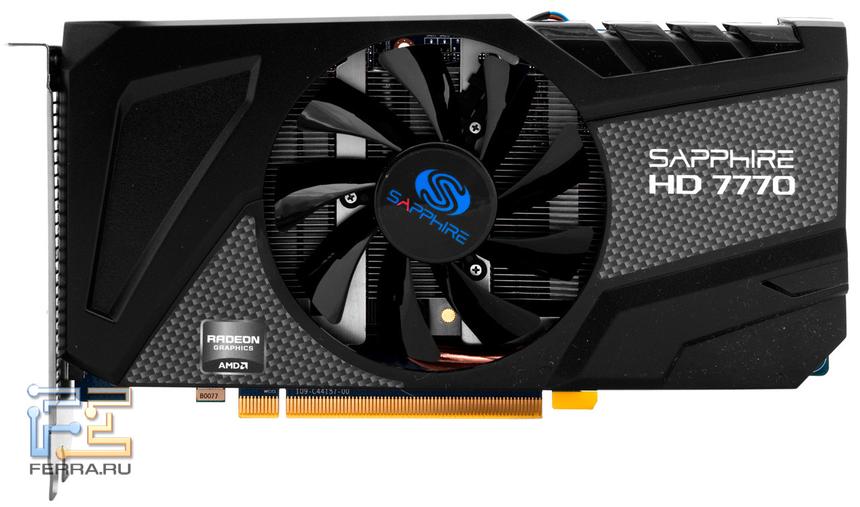

Sapphire HD 7770 GHz Edition OC. Вид сверху

Sapphire HD 7770 GHz Edition OC. Вид сверху

Пластиковый кожух имеет сложную форму и вставки напоминающие карбон. С первого взгляда заметно, что используется вентилятор увеличенного диаметра.

Sapphire HD 7770 GHz Edition OC. Обратная сторона

Sapphire HD 7770 GHz Edition OC. Обратная сторона

Все выполнено в черном цвете, лишь сама плата на синем текстолите.

Sapphire HD 7770 GHz Edition OC. Видеовыходы

Sapphire HD 7770 GHz Edition OC. Видеовыходы

Набор разъемов стандартный для видеокарт данной серии: пара mini DisplayPort, HDMI и DVI.

Sapphire HD 7770 GHz Edition OC. Вид сбоку

Sapphire HD 7770 GHz Edition OC. Вид сбоку

На боковую поверхность нанесен логотип компании.

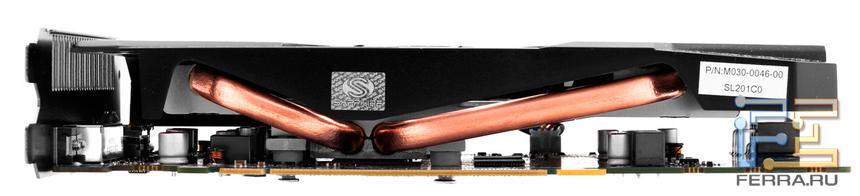

Sapphire HD 7770 GHz Edition OC. Вид со стороны разъемов

Sapphire HD 7770 GHz Edition OC. Вид со стороны разъемов

Из-под кожуха выглядывает пара толстых тепловых трубок.

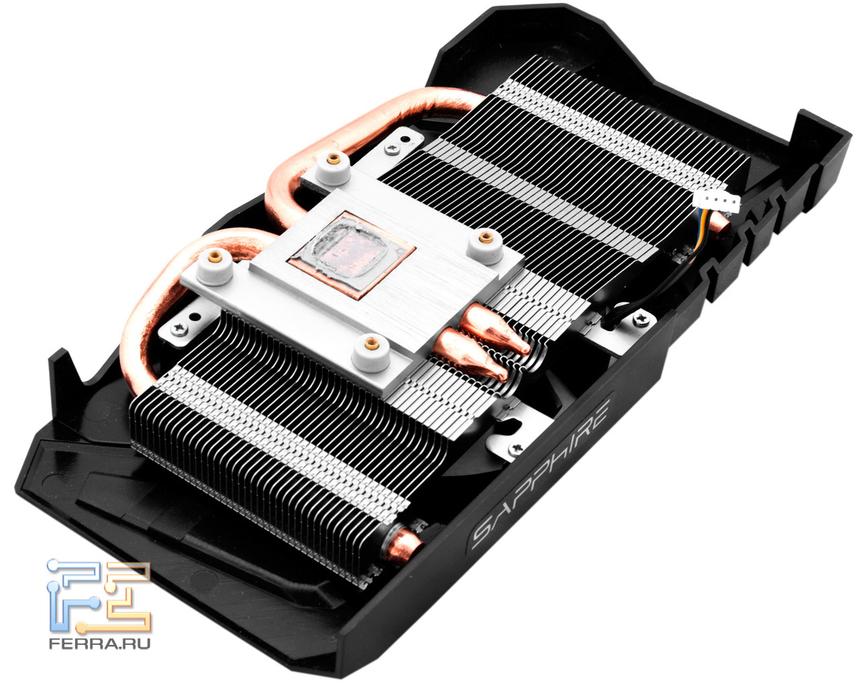

Система охлаждения Sapphire HD 7770 GHz Edition OC

Система охлаждения Sapphire HD 7770 GHz Edition OC

Диаметр этих трубок 8 мм. Тепло от графического процессора отводится через медную вставку в основании кулера. Трубки расположены в желобках внутри основания и несут на себе ряд тонких алюминиевых пластин. Конструкция напоминает систему охлаждения ASUS за тем лишь исключением, что не используется прямой контакт трубок с поверхностью GPU.

Sapphire HD 7770 GHz Edition OC с демонтированной системой охлаждения

Sapphire HD 7770 GHz Edition OC с демонтированной системой охлаждения

Никаких изменений в дизайн печатной платы инженеры Sapphire не стали вносить. Это полная копия референса с идентичной элементной базой.

GPU Cape Verde XT

GPU Cape Verde XT

GPU Cape Verde XT

Заводской разгон графического процессора Cape Verde у Sapphire можно смело назвать рекордным. GPU функционирует на частоте в 1150 МГц, что на 15% выше нормы. Такая высокая частота впечатляет. Еще недавно подобные частоты для современных видеокарт были недостижимы при воздушном охлаждении.

Микросхема памяти Hynix

Микросхема памяти Hynix

Микросхема памяти Hynix

Объем памяти остался без изменений. Видеокарта несет на борту 1 ГБ, набранный четырьмя микросхемами Hynix H5GQ1H24MFR T2C. Рабочая частота повышена с 4500 МГц до 5000 МГц.

Таблица технических характеристик

 Sapphire HD 7770 GHz Edition OCASUS HD 7770 TOPRadeon HD 7770Radeon HD 7750
ЯдроCape Verde XTCape Verde XTCape Verde XTCape Verde Pro
Техпроцесс, нм28282828
Потоковые процессоры, шт640640640512
Текстурные блоки (TMU), шт40404032
Блоки растеризации (ROPs), шт16161616
Частота GPU, МГц115011201000800
Частота видеопамяти, МГц5000460045004500
Объем видеопамяти, Мбайт1024102410241024
Шина видеопамяти, бит128128128128
Поддерживаемая версия DirectX11.111.111.111.1
Стоимость, руб*

Разгон и температуры

Еще раз кратко пройдемся по характеристикам видеокарт. Начнем с младшего Radeon HD 7750

Показатели GPU-Z для HD 7750 в номинале

Показатели GPU-Z для HD 7750 в номинале

Показатели GPU-Z для HD 7750 в номинале

Ядро функционирует на частоте 800 МГц, память — на эффективной частоте в 4500 МГц.

Показатели GPU-Z для HD 7750 в разгоне

Показатели GPU-Z для HD 7750 в разгоне

Показатели GPU-Z для HD 7750 в разгоне

С разгоном как-то не заладилось, пришлось ограничиться частотами 825/5000 МГц. Итоговый прирост вышел очень скромный. Возможно, причина в слабом охлаждении. Но у нас есть подозрения на видеодрайвер Catalyst 12.3 — уж больно странно вел себя младший Radeon на повышенных частотах.

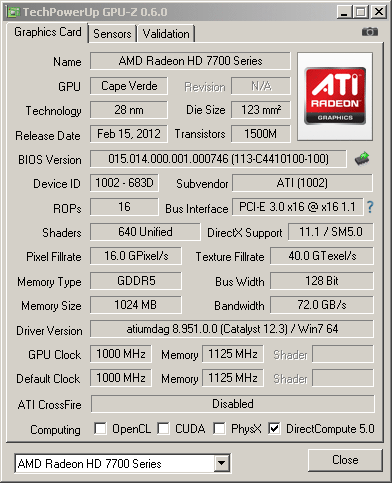

Показатели GPU-Z для HD 7770 в номинале

Показатели GPU-Z для HD 7770 в номинале

Показатели GPU-Z для HD 7770 в номинале

Старший видеоадаптер работает на частотах 1000/4500 МГц. В работе Radeon HD 7770 немного шумноват, но зато и температуры низкие.

Показатели GPU-Z для HD 7770 в разгоне

Показатели GPU-Z для HD 7770 в разгоне

Показатели GPU-Z для HD 7770 в разгоне

Разогнать референсный экземпляр удалось до 1115 МГц по ядру, память одолела 5000 МГц. Такие частоты даже ниже характеристик Sapphire HD 7770 GHz Edition OC. Сам разгон осуществлялся при помощи MSI Afterburner без поднятия напряжения. Эта возможность появилась лишь в последних beta-версиях этой программы. При более высоком напряжении результат, возможно, был бы немного лучше.

От референсных видеокарт перейдем к альтернативным решениям.

Показатели GPU-Z для ASUS HD 7770 TOP в номинале

Показатели GPU-Z для ASUS HD 7770 TOP в номинале

Показатели GPU-Z для ASUS HD 7770 TOP в номинале

Топовая версия от ASUS работает на частотной формуле 1120/4600 МГц. Заводской разгон графического процессора даже на 5 МГц выше разгона нашего референсного образца. Но вот разгон памяти скромный, частота ее лишь на 100 МГц выше нормы.

Показатели GPU-Z для ASUS HD 7770 TOP в разгоне

Показатели GPU-Z для ASUS HD 7770 TOP в разгоне

Показатели GPU-Z для ASUS HD 7770 TOP в разгоне

Разогнать ASUS удалось до 1145/5000 МГц.

Главный рекордсмен по частотам — Sapphire GHz Edition OC.

Показатели GPU-Z для Sapphire HD 7770 GHz Edition OC в номинале

Показатели GPU-Z для Sapphire HD 7770 GHz Edition OC в номинале

Показатели GPU-Z для Sapphire HD 7770 GHz Edition OC в номинале

Эта модель изначально работает на 1150/5000 МГц.

Показатели GPU-Z для Sapphire HD 7770 GHz Edition OC в номинале

Показатели GPU-Z для Sapphire HD 7770 GHz Edition OC в номинале

Показатели GPU-Z для Sapphire HD 7770 GHz Edition OC в номинале

Разгон у Sapphire относительно номинала скромный, но на фоне остальных участников это все равно лучший результат. Частоту GPU нам удалось поднять до 1160 МГц, память разогналась до 1270 МГц (эффективная частота 5080 МГц).

Чтобы сравнить эффективность систем охлаждения у всех участников, мы свели температурные данные в единый график, который приведен ниже.

Температура видеокарт в работе

Температура видеокарт в работе

Температура видеокарт в работе

Горячее всех оказалась младшая видеокарта. Но это и не удивительно. Охлаждение у Radeon HD 7750 очень скромное, добиться низких температур с компактным однослотовым кулером очень проблематично. Эталонная версия Radeon HD 7770 в нагрузке прогревается до 70 °C. Результат неплохой, но про шумность этой карты уже отмечалось выше. Впрочем, все будет зависеть от того, в какой системе будет стоять данный видеоадаптер. В дешевом корпусе с шумноватым блоком питания и боксовым кулером на процессоре Radeon HD 7770 может оказаться тише остальных компонентов.

Альтернативные версии Radeon HD 7770 от Sapphire и ASUS холоднее и тише при более высоких рабочих частотах. Особенно порадовал ASUS HD7770-DCT-1GD5, который практически бесшумный и самый холодный. Температуры при разгоне еще ниже, но это следствие того, что мы поднимали обороты вентиляторов для повышения стабильности.

Тестовый стенд

  • Процессор — Intel Core i7 3960X Extreme Edition. Тактовая частота 3,3 ГГц, кэш 15 Мбайт L3
  • Материнская плата — ASUS P9X79 Deluxe (LGA 2011, BIOS 0906)
  • Система охлаждения — Intel RTS2011LC (водяное охлаждение)
  • Термоинтерфейс — Arctic Silver 5
  • Оперативная память — Corsair XMS3 1600 МГц, 9-9-9-24, 4x4 Гбайт (Quad channel)
  • Жесткий диск — Intel SSD 320 Series, 160 Гбайт
  • Блок питания — Corsair HX850W
  • Монитор — Dell U2711b, 2560 х 1440
  • Операционная система — Windows 7, x64

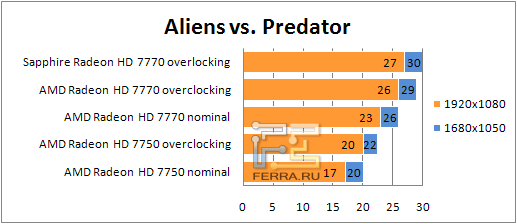

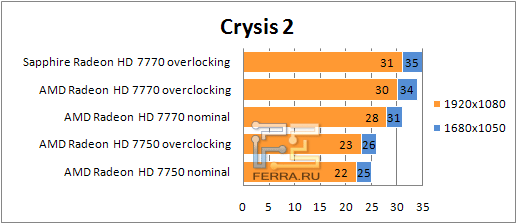

Результаты тестирования

Ну и наконец, пора привести результаты игрового тестирования. Все тесты проводились в разрешениях 1680х1050 и 1920х1080 при максимальных настройках качества. Использовались встроенные в игру тесты производительности или специальные бенчмарки. Исключением является лишь Battlefield 3, в котором измерения fps производились при помощи Fraps. ASUS TOP не принимал участие в тестировании. В номинале эта карта по частотам почти не отличается от разогнанного референса, ну а при разгоне почти полностью соответствует Sapphire. Гонять видеокарты при разнице в пару мегагерц особого смысла нет, по результатам будет мизерная разница в районе погрешности. Поэтому тестирование ASUS не проводилось. Да и Sapphire протестирован лишь при разгоне — прирост копеечный, а на температуре и шуме он все равно не сказывается.

Полученные нами результаты позволят судить об уровне производительности референсных Radeon HD 7750 Radeon HD 7770 в номинале и в разгоне. Старший видеоадаптер на повышенных частотах позволит сделать выводы об уровне производительности альтернативных версий. Ну а разогнанный адаптер Sapphire GHz Edition OC покажет, на что способна новинка AMD при максимальных частотах.

Результаты тестирования AMD Radeon HD 77xx в 3Dmark 11

Результаты тестирования AMD Radeon HD 77xx в 3Dmark 11

Результаты тестирования AMD Radeon HD 77xx в 3Dmark 11

Результаты тестирования AMD Radeon HD 77xx в Battlefield 3

Результаты тестирования AMD Radeon HD 77xx в Battlefield 3

Результаты тестирования AMD Radeon HD 77xx в Battlefield 3

Результаты тестирования AMD Radeon HD 77xx в Crysis 2

Результаты тестирования AMD Radeon HD 77xx в Crysis 2

Результаты тестирования AMD Radeon HD 77xx в Crysis 2

Результаты тестирования AMD Radeon HD 77xx в Aliens VS Predator

Результаты тестирования AMD Radeon HD 77xx в Aliens VS Predator

Результаты тестирования AMD Radeon HD 77xx в Aliens VS Predator

Результаты тестирования AMD Radeon HD 77xx в Dirt 3

Результаты тестирования AMD Radeon HD 77xx в Dirt 3

Результаты тестирования AMD Radeon HD 77xx в Dirt 3

Результаты тестирования AMD Radeon HD 77xx в Mafia II

Результаты тестирования AMD Radeon HD 77xx в Mafia II

Результаты тестирования AMD Radeon HD 77xx в Mafia II

Результаты тестирования AMD Radeon HD 77xx в Lost Planet 2

Результаты тестирования AMD Radeon HD 77xx в Lost Planet 2

Результаты тестирования AMD Radeon HD 77xx в Lost Planet 2

Результаты тестирования AMD Radeon HD 77xx в Metro 2033

Результаты тестирования AMD Radeon HD 77xx в Metro 2033

Результаты тестирования AMD Radeon HD 77xx в Metro 2033

Результаты тестирования AMD Radeon HD 77xx в Resident Evil 5

Результаты тестирования AMD Radeon HD 77xx в Resident Evil 5

Результаты тестирования AMD Radeon HD 77xx в Resident Evil 5

Производительность Radeon HD 7750 скромная. В самых тяжелых приложениях видеокарты не хватает для максимальных настроек качества даже в разрешении 1680x1050. В играх с более скромными системными требованиями (Resident Evil 5, Mafia 2) в таком разрешении карта выдает приемлемый fps. Но в большинстве современных игр пользователям данного графического ускорителя все-таки придется довольствоваться более низкими настройками. Отставание Radeon HD 7750 от Radeon HD 7770 колеблется от 21 до 40 процентов. Особенно большой разрыв наблюдается в Dirt 3 — более 60%. Такое впечатление, что это видеокарты на базе разных графических чипов.

Radeon HD 7770 достойно справляется с разрешением 1680x1050. А вот в Full HD в самых актуальных играх вроде Crysis 2 и Battlefield 3 мощности карты уже недостаточно. Кое-где это поправимо разгоном. В том же Battlefield 3 карта Sapphire выдает 34 fps, что для не сильно требовательного игрока будет достаточно. Заводской разгон обеспечивает преимущество ASUS над референсом до 10%. Sapphire во многих играх быстрее стандартной карты на 15%.

Заключение

Компания AMD выпустила удачную серию бюджетных видеоадаптеров. Новая архитектура обеспечивает более высокую производительность в DirectX 11. Благодаря 28-нм техпроцессу GPU Cape Verde вышел очень экономичным и достаточно холодным. Это позволило установить высокие рабочие частоты, и Radeon HD 7770 стал первой видеокартой c частотой ядра в 1 ГГц. Все это обеспечивает значительный прирост производительности относительно предшественников. Но для полного комфорта в играх при высоких настройках качества в популярном сейчас разрешении 1920x1080 этой видеокарты маловато. Младший Radeon HD 7750, у которого GPU лишился части потоковых процессоров и работает на более низкой частоте в 800 МГц, и вовсе годиться лишь для разрешения 1680x1080.

Благодаря невысокому тепловыделению новинок производитель не стал устанавливать на них мощные, конструктивно сложные и дорогие системы охлаждения. В итоге Radeon HD 7770 и Radeon HD 7750 получились слегка шумноватыми. Да и цены на них пока еще немного завышены. К примеру, Radeon HD 7770 обойдется как старые Radeon HD 6850 или GeForce GTX 460. Но тут уже каждый сам решит для себя что важнее — производительность или экономичность с поддержкой новых технологий.

Ну и нельзя забывать о богатом выборе среди новых Radeon. На рынке большое разнообразие нестандартных моделей с заводским разгоном, которые вполне могут предложить производительность выше, чем у младших 256-битных решений прошлого поколения.

Рассмотренный нами видеоадаптер ASUS HD7770-DCT-1GD5 порадует ценителей тишины. Его практически не слышно при нагрузке. При этом он оказался самым холодным среди протестированных видеокарт. А повышенные рабочие частоты обеспечивают производительность примерно на 10% выше, чем у референса. Такие отличные показатели стали возможны благодаря эффективной системе охлаждения DirectCU c технологией Heatpipe Direct Touch. Эта видеокарта по совокупности характеристик получает самую высокую оценку в данном тестировании. Никаких конструктивных изменений в дизайне печатной платы нет.

Sapphire HD 7770 GHz Edition OC также выполнен по референсному дизайну и оснащен нестандартным кулером. Система охлаждения использует две толстые тепловые трубки и очень напоминает DirectCU, но без прямого контакта. Судя по результатам тестирования, эффективность ее немного ниже; нагрев и шум больше чем у ASUS. Зато у Sapphire самый большой заводской разгон. Видеоадаптер изначально работает на таких частотах, которые наш референсный образец даже не смог достичь при разгоне — 1150/5000 МГц. Благодаря такому ускорению Sapphire производительнее стандартной версии на 15%. Он может смело претендовать на звание самого быстрого Radeon HD 7770 среди протестированных экземпляров.
