Бюджетный сектор. Четыре материнских платы ASUS на базе логики AMD A55

Пока энтузиасты изучают спецификации мощнейших платформ и осматривают возможности материнских плат топ-уровня, производители не забывают про устройства бюджетного сектора. «Приземленная» платформа AMD FM2 постепенно обрастает модельным рядом материнских плат, большая часть из которых основана на наборе логики AMD A55 — одним из самых дешевых наборов микросхем. О платах на таком чипсете мы и поговорим.
Бюджетный сектор. Четыре материнских платы ASUS на базе логики AMD A55

Набор логики AMD A55

В отличие от старшего чипсета AMD A85X, микросхема A55 выглядит намного более упрощенной по части некоторых функций. Это нормально, ведь было бы странно видеть материнские платы с равными возможностями, несмотря на большую разницу в «весовых категориях».

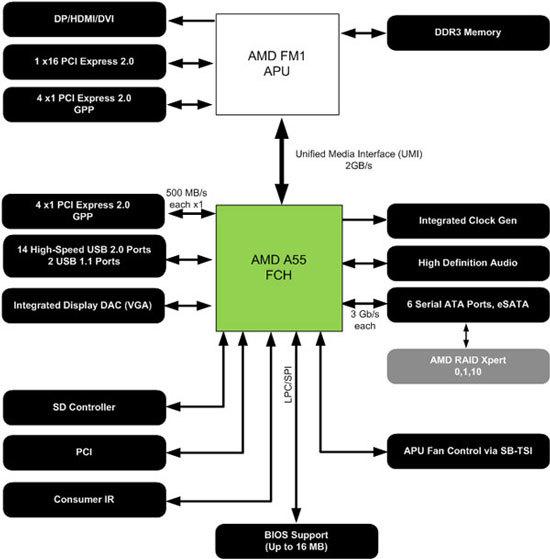

Блок-схема набора логики AMD A55

Блок-схема набора логики AMD A55

Блок-схема набора логики AMD A55

Кроме всего прочего, A85X — это новая микросхема, а A55 — «старая», использующаяся на платформе FM1. С другой стороны, обе они — новые платформы для гибридных процессоров AMD. Младший чипсет A55 оснащен всего лишь шестью портами SATA, использующими стандарт передачи с пропускной способностью 3 Гбит/с, вместо восьми разъемов 6 Гбит/с, стоящих на платах с A85X. Формальные ограничения есть и по количеству слотов PCI Express x16. На A85X официально заявлен полноценный CrossFire X, и если материнская плата достаточно хороша, то он сможет работать в обычном режиме на скоростях х8+х8, тогда как модельный ряд плат с логикой A55 располагает разве что х16 + х4 слотами. Третья версия интерфейса USB тоже является прерогативой старшей микросхемы.

Материнская плата ASUS F2A55

Предлагаем ознакомиться с несколькими бюджетными материнскими платами ASUS. Так как дотошно описывать каждую из них нет смысла, начнем со старшей, наиболее оснащенной версии и плавно пойдем «вниз». Самой старшей из списка оказалась ASUS F2 A55.

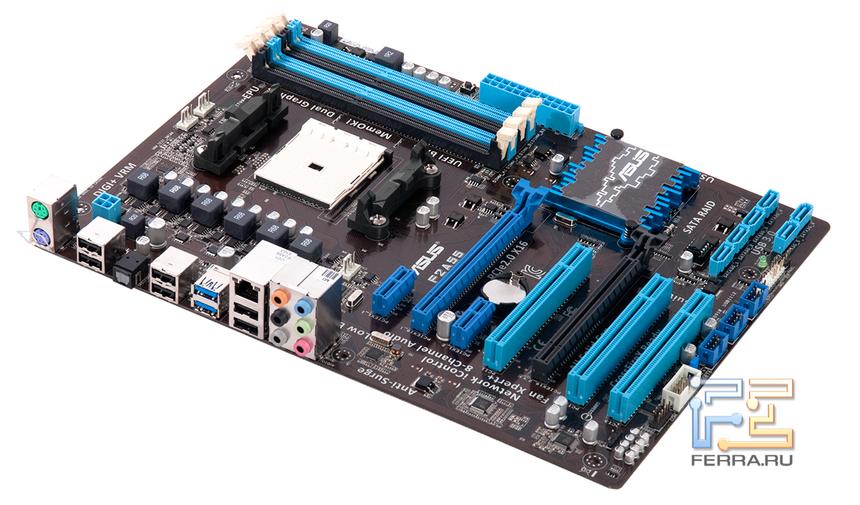

Материнская плата ASUS F2A55

Материнская плата ASUS F2A55

Рассматриваемая модель сильно отличается от остальных хотя бы тем, что выполнена в форм-факторе ATX, а не Micro ATX, как другие участницы. Второй отличительной чертой устройства стало отсутствие видеовыходов на ней. Да, это одна из немногих материнских плат на платформе FM2, совместно с которой нельзя будет использовать возможности интегрированных в процессоры AMD Trinity графических ядер.

Упаковка материнской платы ASUS F2A55

Упаковка материнской платы ASUS F2A55

Черная глянцевая упаковка с множеством логотипов характерна для большинства продуктов компании ASUS. Используя логотипы технологий, разработчик указывает основные преимущества, к примеру, фирменные разработки энергосбережения, цифровые цепи питания, UEFI BIOS и прочее.

Комплект поставки материнской платы ASUS F2A55

Комплект поставки материнской платы ASUS F2A55

Среди бюджетных системных плат редко встретишь обилие аксессуаров, которыми разработчик комплектует устройство, так получилось и на этот раз:

  • 2 х кабеля SATA;
  • Руководство пользователя и диск с драйвером;
  • Заглушка на панель ввода-вывода.

Ничего неожиданного внутри коробки не было, поэтому переходим дальше к рассмотрению материнской платы.

Материнская плата ASUS F2A55. Вид сверху

Материнская плата ASUS F2A55. Вид сверху

Материнская плата использует полноразмерный форм-фактор, и, хотя для кого-то это может стать недостатком, в целом он положительно сказывается на разводке устройства. Большая площадь печатной платы позволяет разработчику рассредоточить порты и элементы на ней так, чтобы ничего не находилось слишком близко друг к другу, а длина платы способствует установке дополнительных слотов расширения, более крупных радиаторов и некоторых других полезных вещей. В данном случае к ASUS нет никаких нареканий, так как все, что нужно, было грамотно учтено.

В верхней части платы по центру расположен разъем AMD FM2, поддерживающий все процессоры для данной платформы. Справа находятся четыре слота DIMM, принимающие в себя до 64 ГБ оперативной памяти DDR3. Слева разместилась я та самая система питания, управляемая технологией DIGI+, состоит она из 6 фаз. Ни один из элементов не получил радиаторов по вполне понятным причинам, разъем питания CPU — 4pin, и, несмотря на все это, BIOS содержит все необходимые настройки для разгона.

Учитывая цену материнской платы, стоит обратить внимание на неплохую оснащенность слотами расширения. Полноразмерных PCI Express x16 два слота, один из них (черный) может работать только на х4 скоростях. Также установлено пара компактных PCI-E x1 и три стандартных PCI порта. Особо отмечаем грамотное расположение всех портов, например, первый слот PCI-E x1 поставлен специально ближе всего к процессорному гнезду, чтобы установленная видеокарта не мешала крупному кулеру. Длинная видеокарта, установленная в порт PCI-E x16, не помешает защелкам памяти, не перекроет порты SATA, и так далее.

Дополнительные кнопки материнской платы ASUS F2A55

Дополнительные кнопки материнской платы ASUS F2A55

Внутренних портов не так много: три USB 2.0 да один COM; портов USB 3.0 материнская плата не содержит. Все разъемы выведены на один из краев, что будет удобно при подключении. Дополнительных особенностей немного, но кнопка ASUS MemOK!, запускающая компьютер в режиме совместимости с различными модулями памяти, все-таки есть.

Разъемы SATA материнской платы ASUS F2A55

Разъемы SATA материнской платы ASUS F2A55

Портов SATA на материнской плате ASUS F2A55 шесть, они размещены единой группой в правом нижнем углу устройства. Так как чипсет не поддерживает SATA 6 Гбит/с, то все они работают в стандарте SATA II. Для жестких дисков разницы не будет, а для высокопроизводительных SSD может быть. Впрочем, вряд ли на такую бюджетную плату будет установлен дорогой твердотельный накопитель.

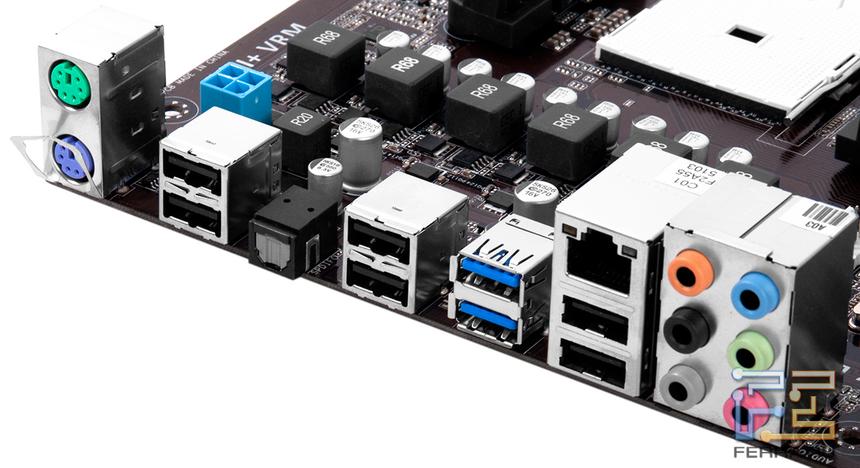

Задняя панель материнской платы ASUS F2A55

Задняя панель материнской платы ASUS F2A55

Учитывая отсутствие любых портов вывода изображения, на задней панели находится не так много выходов:

  • 2x PS/2;
  • 6x USB 2.0;
  • 2x USB 3.0;
  • 1x LAN (RJ 45);
  • 6x Audio jack(s);
  • 1х S/PDIF.

Внимание привлекает наличие оптического аудиовыхода, а также пара разъемов USB 3.0, не предусмотренная набортной логикой, но реализованная контроллером ASMedia ASM 1042.

Микросхема F71811U

Микросхема F71811U

Многофункциональный чип Fintek F71811U обеспечивает не только системный мониторинг, но и работу портов PS/2 и COM.

Микросхема Realtek RTL8111F

Микросхема Realtek RTL8111F

За гигабитную сеть отвечает распространенный интегрированный контроллер Realtek RTL8111F.

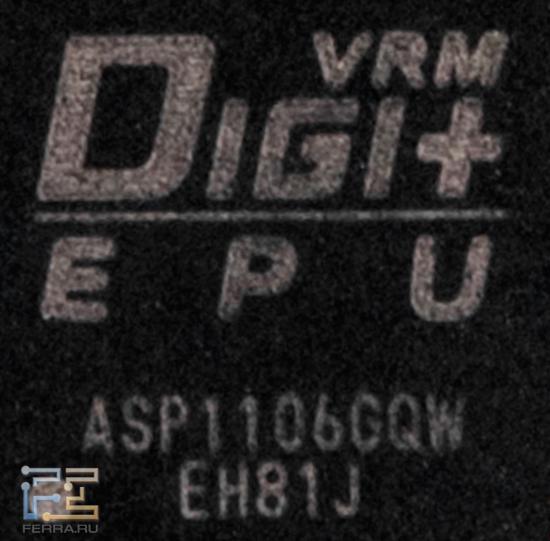

Микросхема DIGI+

Микросхема DIGI+

За работу системы питания отвечает контроллер DIGI+ ASP1106GQW.

BIOS материнской платы ASUS F2A55

BIOS на материнской плате ASUS F2A55 выполнен в виде графической оболочки и использует систему UEFI. Пользователям последних поколений материнских плат ASUS данное строение BIOS уже знакомо и хорошо запомнилось, так как используется практически на всех современных материнских платах этого вендора.

Вкладка Main

Вкладка Main

Основное окно настроек предлагает пользователю выборку некоторых важных параметров (например, частот, напряжений, оборотов вентилятора) для мониторинга. В нижней части интерфейса расположено импровизированное «меню» очереди запуска с различных накопителей, а прямо по центру экрана можно осуществить беглую настройку производительности и экономичности.

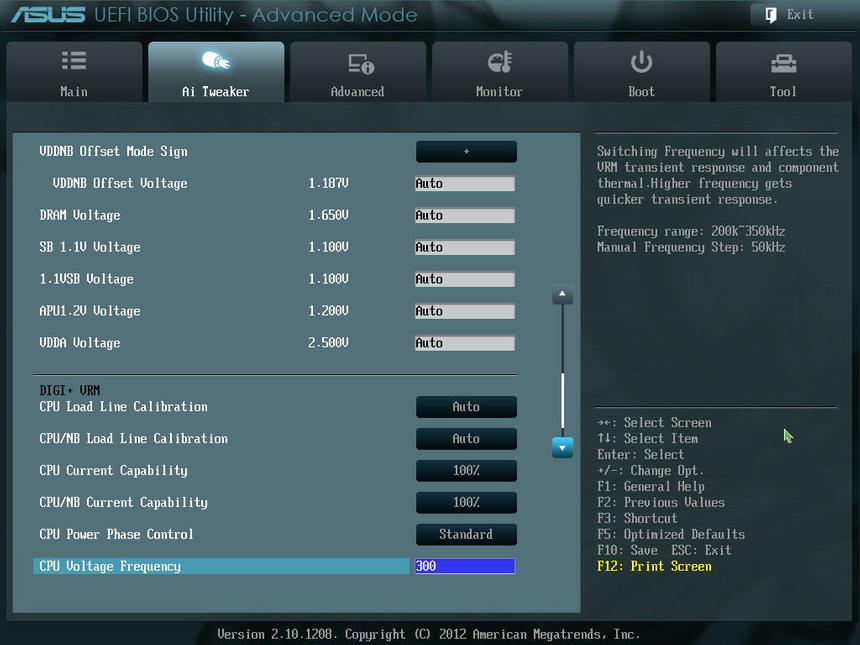

Вкладка AI Tweaker

Вкладка AI Tweaker

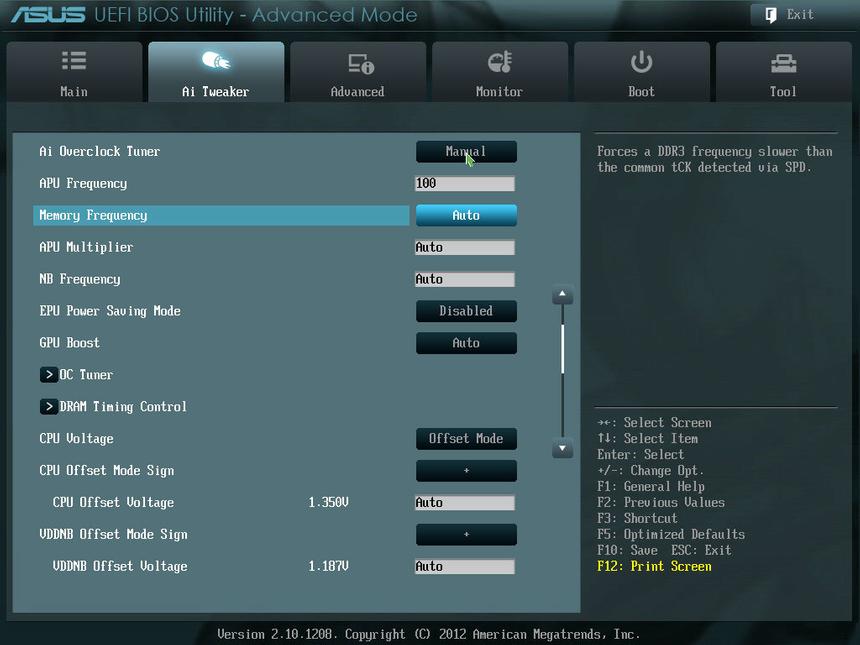

Вкладка AI Tweaker 2

Вкладка AI Tweaker 2

Перейдя в расширенный режим, пользователь сможет найти все стандартные опции для тонкой настройки. Большинство опций, касающихся частот и напряжений, а также задержек памяти, находятся во вкладке AI Tweaker. Стоит отметить, что возможности для разгона неплохие, хотя сама плата, разумеется, не ориентирована на разгон.

Вкладка Monitor

Вкладка Monitor

Далее идет другая общая вкладка Advanced, где пользователь сможет включить или настроить работу интегрированных устройств и контроллеров, выбрать режимы работы SATA, USB и прочее. На вкладке с говорящим именем Monitor находятся настройки управления мониторингом, вентиляторами и защиты от перегрева.

Материнская плата ASUS F2A55-M

Модель F2A55 является наиболее полной, не считая того, что на ней нет портов вывода изображения, но зато они есть на других материнских платах, которые мы продолжаем рассматривать. Например, F2A55-M — это «урезанная» версия рассмотренного выше устройства, она выполнена в форм-факторе MicroATX и, соответственно, ее дизайн был довольно сильно изменен.

Материнская плата ASUS F2A55-M. Вид сверху

Материнская плата ASUS F2A55-M. Вид сверху

Формально она выглядит даже немного богаче, и уж точно не хуже стандартной F2A55, просто ее производитель решил укоротить, что сдвинуло и сблизило все разъемы и порты. Основной костяк остался тем же: фаз питания — 6, слотов памяти — 4, такие же возможности BIOS. Среди слотов расширения произошли вынужденные потери, теперь осталось только два разъема PCI-E x16, один порт х1 и один PCI, теперь они и стоят плотнее. Радиатор охлаждения на F2A55 был с большей площадью, тут он меньше, хотя проблем быть все равно не должно, грелись оба охладителя одинаково. Порты SATA выведены теперь под углом, что может быть даже удобнее.

Задняя панель материнской платы ASUS F2A55-M

Задняя панель материнской платы ASUS F2A55-M

Задняя панель тоже сильно преобразилась, пропали пара USB 2.0, и PS/2 стал совмещенным, зато добавились HDMI,DVI, D-SUB (VGA) и по-прежнему осталась гигабитная сеть, а также оптический аудиовыход.

Материнская плата ASUS F2A55-M LE

Приписка LE лишает еще одну системную плату некоторых опций, но делает ее немного дешевле. Материнская плата потеряла пару слотов оперативной памяти (теперь их осталось два), пропала кнопка MemOk! и регулятор TPU. Система питания тоже немного упростилась и составляет 5 фаз.

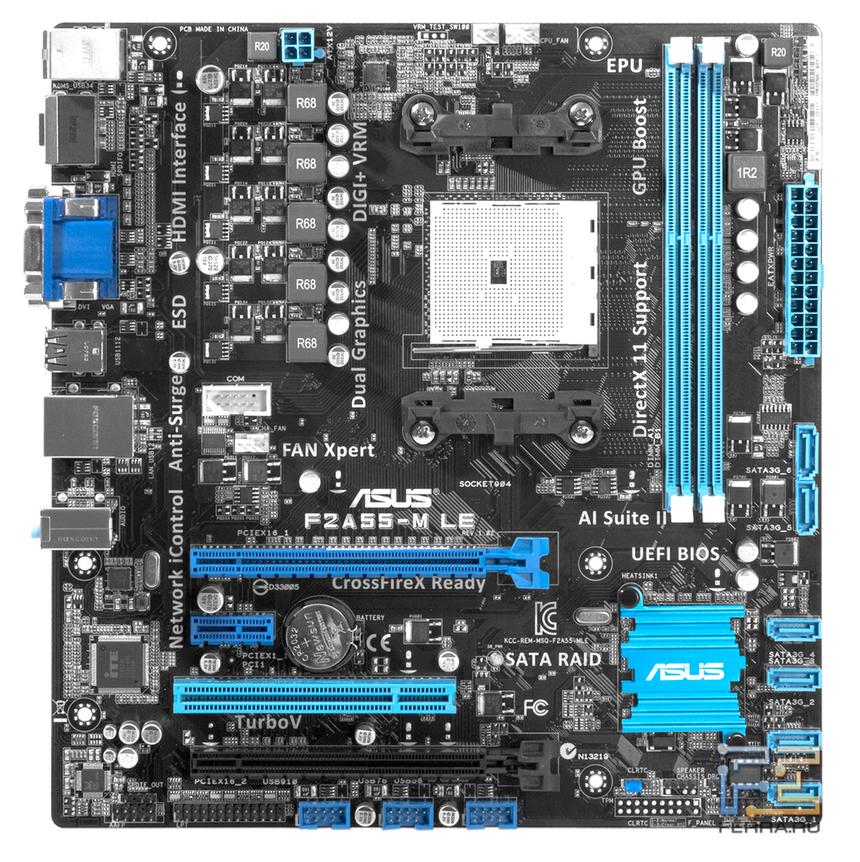

Материнская плата ASUS F2A55-M LE. Вид сверху

Материнская плата ASUS F2A55-M LE. Вид сверху

Внутренний разъем COM порта переместился в центр платы, а группа портов SATA теперь немного разбросана по правому краю. Радиатор на чипсете теперь стал совсем простым. Словом, мы видим небольшие, в основном, косметические изменения.

Задняя панель материнской платы ASUS F2A55-M LE

Задняя панель материнской платы ASUS F2A55-M LE

C задней панели пропали дополнительные порты USB 3.0, теперь их место занято разъемами с версией интерфейса второго поколения. Панель с аудио выходами тоже стала проще, теперь там три выхода вместо шести. Но большинство основных возможностей сохранено.

Материнская плата ASUS F2A55-M LK

Если серии Pro, M, LE хорошо знакомы многим пользователям материнских плат ASUS, то LK, наверное, нет, так как встречается она реже. В данном случае это означает дальнейшее упрощение исходного продукта. Фактически, ASUS F2A55-M LK — это одна из самых простых плат ASUS для платформы FM2.

Материнская плата ASUS F2A55-M LK. Вид сверху

Материнская плата ASUS F2A55-M LK. Вид сверху

Больше всего она похоже на ASUS F2A55-M LE и является чуть более упрощенной ее версией. Фаз питания осталось 5, а слотов памяти два. Хотя, судя по официальным данным, в отличие от старших моделей, LE и LK не поддерживают высокоскоростные модули памяти, скажем, с эффективной частотой в 2400 МГц, что было достижимо для F2A55 и F2A55-M. Вообще в целом, все, что было сказано для ASUS F2A55-M LE, справедливо и для F2A55-M LK, некоторые отличия есть на задней панели устройства.

Задняя панель материнской платы ASUS F2A55-M LK

Задняя панель материнской платы ASUS F2A55-M LK

На этот раз порты PS/2 отдельные, но пропала пара лишних разъемов USB 2.0, теперь их осталось четыре, справедливо исчез оптический аудиовыход и HDMI порт. То есть это действительно самая простая модель. Стоят ли все эти опции порядка 300 — 500 рублей, предлагаем решить пользователю самому, примерно такая разница в цене между моделями ASUS F2A55-M, F2A55-M LE и F2A55-M LK.

Тестовый стенд

Процессор — AMD A10-5800K
Материнские платы — ASUS F2A55, ASUS F2A55-M, ASUS F2A55-M LE, ASUS F2A55-M LK
Видеокарта — NVIDA GTX 680
Система охлаждения — Thermaltake Frio с двумя вентиляторами
Термоинтерфейс — Arctic Silver 5
Оперативная память — AMD Memory 1600 МГц, 9-9-9-24, 2x8 Гбайт
Жесткий диск — Intel SSD 320 Series, 160 Гбайт
Блок питания — Corsair HX850W
Монитор — Dell U2711b, 2560 х 1440
Операционная система — Windows 7, x64

Скриншот CPU-Z платы ASUS F2A55

Скриншот CPU-Z платы ASUS F2A55

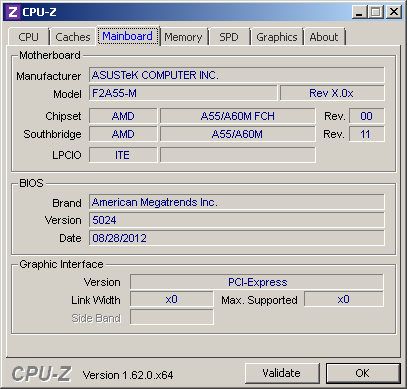

Скриншот CPU-Z платы ASUS F2A55-M

Скриншот CPU-Z платы ASUS F2A55-M

Скриншот CPU-Z платы ASUS F2A85-M LE

Скриншот CPU-Z платы ASUS F2A85-M LE

Скриншот CPU-Z платы ASUS F2A85-M LK

Скриншот CPU-Z платы ASUS F2A85-M LK

Настройки BIOS были практически идентичны, несмотря на разницу в стоимости и серии материнских плат, поэтому не приводим их точную копию для остальных системных плат и сосредоточимся на модели F2A55.

Разгон

Для проверки разгона целесообразно использовать самую продвинутую плату из списка, которой является ASUS F2A55. Хотя разгон платформы AMD FM2 на базе бюджетных плат с набором логики A55 сам по себе может иметь лишь символический характер.

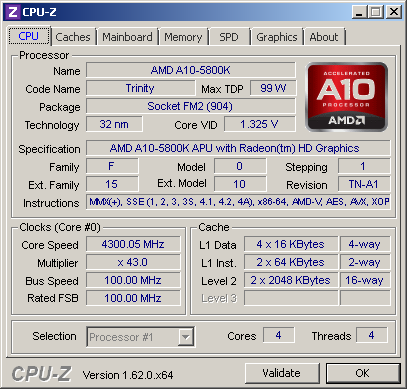

Разгон процессора A10-5800K на плате ASUS F2A55

Разгон процессора A10-5800K на плате ASUS F2A55

Разгон составил всего порядка 300 МГц, что немного меньше полученных результатов на более дорогих материнских платах с чипсетом AMD A85X (пусть те и стоят ненамного дороже данного устройства). Для разгона стоит порекомендовать более дорогие и предназначенные для этого материнские платы.

Результаты тестирования

Мы протестировали системные платы в различных тестовых приложениях и играх, а старшую модель дополнительно с использованием разгона.

Разгон процессора A10-5800K на плате ASUS F2A55

Разгон процессора A10-5800K на плате ASUS F2A55

Результаты WinRar

Результаты WinRar

Результаты Cinebench

Результаты Cinebench

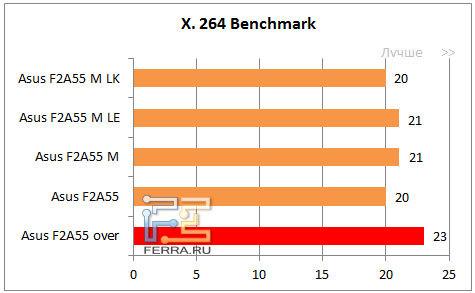

Результаты Х.264

Результаты Х.264

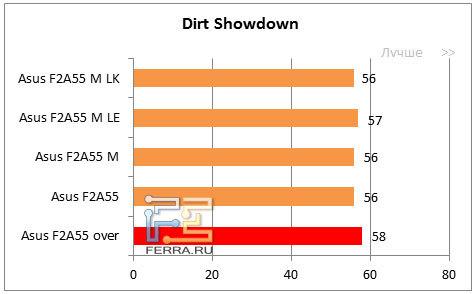

Результаты DIRT Showdown

Результаты DIRT Showdown

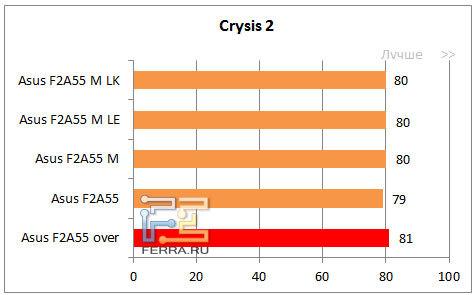

Результаты Crysis 2

Результаты Crysis 2

Никаких аномалий в работе материнских плат замечено не было. Поэтому всех эти модели (включая самые дешевые) можно смело рекомендовать для приобретения в бюджетные ПК.

Заключение

Если вас интересует платформа AMD FM2 и привлекает она вас в первую очередь своими параметрами цена/производительность, то выбор материнских плат ASUS в качестве основы будет более чем оправдан. Единственное, что придется сделать, это определиться с вашими задачами. Для разгона и мощных конфигураций больше подойдут продвинутые платы с радиаторами на цепи питания и набором логики AMD A85X. Если же вы хотите сэкономить или приобретаете платформу для простого HTPC, то платы на базе чипсета A55 подойдут идеально.

На самом деле, между моделями ASUS F2A55-M и ASUS F2A55-M LE небольшая разница, которая выливается в малую разность и в цене. Каждый следующий «шаг» убирает «лишние» опции, которые иной раз стоит оставить, и тому пример ASUS F2A55-M LK. Такая плата лучше всего впишется в системный блок офисного типа, но не в HTPC. В то же время, F2A55 содержит в себе максимум технологий, слотов, разъемов, зато не может обойтись без дискретной видеокарты. Все материнские платы рассчитаны на разных пользователей, подбирающих их под свои запросы. Вам осталось только выбрать ту, что больше подходит под ваши требования.
