Еще одна отличная видеокарта. Обзор ASUS GTX660 DirectCU II TOP

Мы продолжаем рассказывать вам о видеокартах серии DirectCU II TOP компании ASUS. Это высокопроизводительные видеокарты, отличающиеся качественными системами охлаждения, увеличенными тактовыми частотами и прочими полезными мелочами. В этот раз мы поговорим о ASUS GTX 660 DirectCU II TOP.

Видеокарта ASUS GTX 660 DirectCU II TOP

Компания ASUS уже давно производит видеокарты, относящиеся к линейке DirectCU II TOP. Все видеокарты этой линейки являются высококачественными продуктами, в которые вкладывается богатый опыт компании. Они всегда оснащаются производительными и тихими системами охлаждения, работают на повышенных относительно референса частотах. В общем, едва ли вы найдете что-то общее с референсными аналогами, кроме некоторых базовых деталей, таких как GPU, например.

Обычно видеокарты этой серии ассоциируются с топовыми продуктами. В этот раз все будет несколько иначе. Компания ASUS решила создать, выразимся так, топовую версию среднячковой видеокарты. Мы поговорим про ASUS GTX 660 DirectCU II TOP. Серия NVIDIA GTX 660 была выпущена на рынок совсем недавно. Мы уже знакомились с одним представителем этой линейки на примере Zotac GTX 660. Тогда видеокарта оставила вполне приятные впечатления. Давайте посмотрим, что же сможет противопоставить конкурентам компания ASUS.

Упаковка и внешний вид

Видеокарта ASUS GTX 660 DirectCU II TOP поставляется в упаковке весьма скромных габаритов для серии DC2T. Как обычно, несколько логотипов рассказывают нам об основных достоинствах видеокарты, среди которых увеличенные частоты, цифровая подсистема питания, эффективный кулер и два гигабайта видеопамяти.

Упаковка видеокарты ASUS GTX 660 DirectCU II TOP

Видеокарта внешне отвечает «требованиям» серии DC2T. Она полностью закрыта металлическим кожухом. Кожух по традиции украшен тремя полосками красного цвета. В кожухе расположились два 80-мм вентилятора. Также из под кожуха выглядывают четыре никелированные теплотрубки.

Видеокарта ASUS GTX 660 DirectCU II TOP

На обратной стороне поселились четыре микросхемы видеопамяти. Разъем для объединения видеокарт в тандем SLI только один. Вся система охлаждения держится на четырех винтах. Для усиления всей конструкции, а также чтобы плата не изгибалась, инженеры установили металлическую планку на верхней гране видеокарты.

Видеокарта ASUS GTX 660 DirectCU II TOP. Обратная сторона

В отличие от остальных видеокарт серии DC2T, GTX 660 оснащается двухслотовой системой охлаждения. Это очень хорошо, так как три слота для видеокарты такого уровня было бы перебором. На углу платы расположился одинокий шестиконтактный разъем дополнительного питания.

Видеокарта ASUS GTX 660 DirectCU II TOP. Обратная сторона

Среди видеовыходов вы найдете два DVI и по одному HDMI и DisplayPort. Набор портов хороший, проблем с подключением не будет.

Видеовыходы ASUS GTX 660 DirectCU II TOP

После того, как мы демонтировали систему охлаждения, мы можем изучить все её тонкости. Итак, теплотрубок всего три, но они толстые и проходят через всю площадь радиатора, обеспечивая тем самым хорошее теплораспределение. Как и положено системам охлаждения DC2,теплотрубки напрямую контактируют с видеопроцессором. Стоит отметить, что это довольно большая редкость.

Демонтированная система охлаждения ASUS GTX 660 DirectCU II TOP

Как обычно, на печатную плату видеокарты серии DC2T приятно посмотреть. Элементов не очень много и видны пустые пространства, но и оно к лучшему — меньше «кипятильников» на одном квадратном сантиметре будет.

Помимо тех четырех микросхем видеопамяти, что мы нашли на обратной стороне платы, на лицевой её стороне, около GPU, находятся еще четыре микросхемы. Видеопамять произведена компанией SAMSUNG. Маркировка K4G20325F0-FC03.

Подсистема питания GPU шестифазная. Опять же, это ощутимо больше, чем у других вариаций этой видеокарты. Управляется все это цифровым контроллером DIGI+.

Печатная плата ASUS GTX 660 DirectCU II TOP

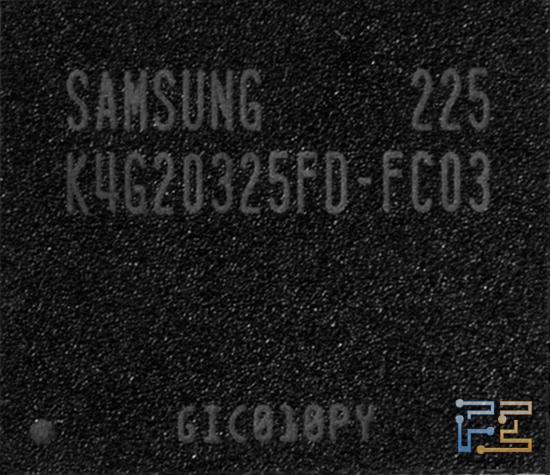

Микросхема видеопамяти

Микросхема видеопамяти

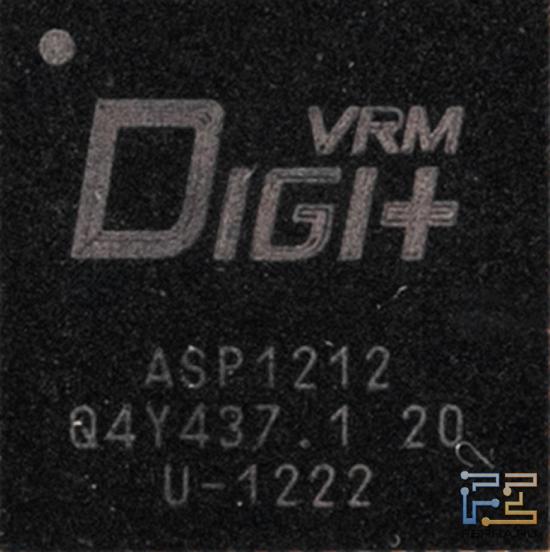

Микросхема DIGI+

Микросхема DIGI+

На этом можно закончить изучение внешних данных и перейти к разгону и температурным параметрам.

Разгон и температуры

Прежде чем начать разгонять видеокарту, давайте изучим характеристики, которые она показывает с завода.

Характеристики ASUS GTX 660 DirectCU II TOP в дефолте

Характеристики ASUS GTX 660 DirectCU II TOP в дефолте

Тактовая частота видеопроцессора у ASUS GTX 660 DirectCU II TOP заметно выше, чем у дефолтной версии — 1072 МГц против 915 МГц. Согласитесь, это не показушные 25 МГц для возможности приклеить логотип «overclocked », а заметные 157 МГц. Тактовая частота видеопамяти тоже увеличена относительно стоковой версии, но не так заметно — с 6008 МГц до 6108 МГц. Но это мы и сами исправим без проблем, ведь правда?

Остальные параметры ничем не отличаются от остальных карт NVIDIA GTX 660. Объем установленной видеопамяти 2048 Мбайт, значит плотность каждой из восьми микросхем видеопамяти 256 Мбайт. Шина памяти 192 битная. Видеокарта работает в режиме PCI-E 3.0 и поддерживает DirectX 11.1.

Максимальная температура в нагрузке 65 градусов. Нагрузка создавалась программой FurMark. Кулер при этом совершенно не шумел, это порадовало.

Характеристики ASUS GTX 660 DirectCU II TOP в разгоне

Характеристики ASUS GTX 660 DirectCU II TOP в разгоне

Не смотря на то, что производитель и так выжал из карты почти все, что можно, тактовую частоту процессора удалось поднять еще на 35 МГц, это очень хорошо. Таким образом, тактовая частота GPU составила 1107 МГц. Видеопамять стабильно функционировала на 1652 (6608) МГц. Это средний показатель, но вполне достойный.

Температура в нагрузке поднималась до 64 градусов. Результат ниже, чем по умолчанию, из-за того, что для успешного разгона скорость вращения вентилятора была увеличена до 50%.

На этом мы переходим к изучению таблицы с характеристиками.

Таблица технических характеристик

NVIDIA GTX 660ASUS GTX 660 DirectCU II TOPNVIDIA GTX 660 TiNVIDIA GTX 670
ЯдроGK106GK106GK104GK104
Количество транзисторов, млрд. шт2,542,543.53.5
Техпроцесс, нм28282828
Количество потоковых процессоров96096013441344
Количество блоков (ROPs)24242432
Частота ядра, МГц9151072915915
Шина памяти, бит192192192256
Тип памятиGDDR5GDDR5GDDR5GDDR5
Объем памяти, Мбайт2048204820482048
Частота памяти, МГц6008610860086008
Поддерживаемая версия DirectX11.111.111.111.1
Стоимость, руб7000-900011500

Различия заключаются только в тактовых частотах, и, конечно же, системах охлаждения. Цена на новинку на данный момент не известна, но можно предположить прибавку в 1000-1500 рублей относительно цены за стоковую версию.

Конкуренты и аналоги

Zotac GTX 660

С видеокартой Zotac GTX 660 мы уже знакомились с вами ранее.

Видеокарта Zotac GTX 660

Видеокарта получила хорошую оценку по итогу тестирования. Она изначально работает на повышенных относительно референса частотах. Тактовая частота видеопроцессора увеличена с 915 МГц до 993 МГц. Система охлаждения отлично справлялась с нагрузкой, не производя при этом лишнего шума.

EVGA GTX 660 3GB FTW Signature 2

Видеокарта EVGA GTX 660 3GB FTW Signature 2

Продукты компании EVGA всегда отличались от своих собратьев от других производителей. Есть в продуктах этой компании что-то притягательное. И даже при взгляде на фотографию видно, что над видеокартой поработали. Если же углубиться в технические подробности, то видеокарта оснащена тремя гигабайтами видеопамяти. Тактовая частота видеопроцессора увеличена до 1072 МГц, и это без авторазгона! Над системой охлаждения тоже определенно потрудились. Охлаждает все это чудо два вентилятора, а помогают им медные теплотрубки. Производитель просит за свое изделие 280 долларов.

Gigabyte GTX 660 OC

Видеокарта Gigabyte GTX 660 OC

Видеокарта Gigabyte GTX 660 OC

Эта видеокарта тоже оснащена альтернативной системой охлаждения. Похожую мы уже видели на видеокартах серии GTX 560 год назад. Кожух практически отсутствует, а то, что нам от него оставили, нужно, по сути, нужно для крепления. Охлаждают видеокарту два крупных вентилятора и медные теплотрубки. Тактовая частота GPU 1033 МГц — немало. Стоимость видеокарты начинается с 7000 рублей.

MSI GTX 660 Twin Frozr III

Видеокарта MSI GTX 660 Twin Frozr III

Видеокарта GTX 660 производства MSI оснащается фирменной системой охлаждения Twin Frozr III, которая зарекомендовала себя как эффективное решение, хотя и не самое тихое. Теплотрубки, судя по фото, никелированные. Тактовая частота видеопроцессора 1033 МГц. Объем видеопамяти два гигабайта. Стоимость около 7500 рублей.

Palit GTX 660 OC

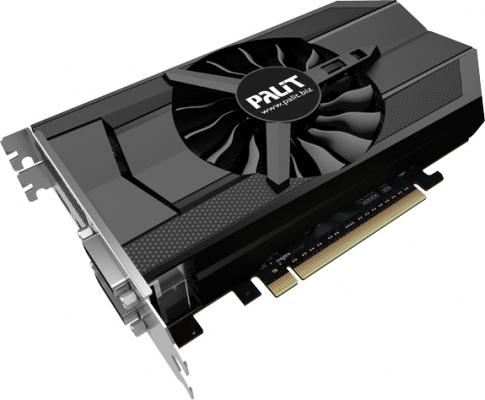

Видеокарта Palit GTX 660 OC

Видеокарта Palit GTX 660 OC

Видеокарты компании Palit всегда отличались интересными решениями по весьма демократическим ценам, и эта не стала исключением. Видеокарта оснащается альтернативной системой охлаждения с одним крупным вентилятором, расположенным в центре композиции. Полагаясь на опыт, могу предположить, что система охлаждения будет очень тихой. Тактовая частота видеопроцессора 1006 МГц, а видеопамяти — 6108 МГц. Стоимость данной видеокарты около 7000 рублей.

Тестовый стенд

  • Процессор — Intel Core i7 3570K. Тактовая частота 3,4 ГГц, кэш 6 Мбайт L3
  • Материнская плата — ASUS P8Z77-V Pro (LGA 1155)
  • Система охлаждения — Thermaltake Frio
  • Термоинтерфейс — Arctic Silver 5
  • Оперативная память — Corsair XMS3 1600 МГц, 9-9-9-24, 2x4 Гбайт (Dual channel)
  • Жесткий диск — Intel SSD 320 Series, 160 Гбайт
  • Блок питания — Corsair HX850W
  • Монитор — Dell U2711b, 2560 х 1440
  • Операционная система — Windows 7, x64
  • Видеодрайверы — 12.8

Результаты тестирования

В процессе тестирования использовалось разрешение 1920х1080. Все настройки были выдвинуты на максимум, полноэкранное сглаживание 4х.

Результаты тестирования ASUS GTX 660 DC2T в разрешении 1920 х 1080

Результаты очень даже приятные. В разгоне видеокарта может легко тягаться даже со старшей GTX 660 Ti в большинстве игр.

Выводы

Компания ASUS в очередной раз создала отличный продукт. Видеокарта ASUS GTX 660 DC2T отвечает всем требованиям, которые к ней можно предъявить. Печатная плата использует высококачественные элементы и цифровую подсистему питания. Система охлаждения эффективная и тихая одновременно. Заводской разгон присутствует, и стоит отметить, что он очень внушительный. При этом карточка еще разогналась и смогла увеличить свою производительность практически до уровня GTX 660 Ti во многих играх. Минусов обнаружено не было.
