Альтернативный рок. Обзор ASUS GeForce GTX 760 DirectCU II

ASUS является одной из немногих компаний, которая полномасштабно поддерживает как AMD, так и NVIDIA. Поэтому неудивительно, что тайваньская фирма не обошла стороной и видеокарту GeForce GTX 760, выпущенную вслед за GeForce GTX 780 и GeForce GTX 770.

GeForce GTX 760 — самое массовое решение нынешнего поколения видеоадаптеров NVIDIA. За 300 долларов вам предлагают оптимальный уровень производительности в современных компьютерных играх. Учитывая текущую политику по выпуску нескольких модификаций одной и той же видеокарты крупными вендорами, к нам в руки попал, пожалуй, самый интересный представитель этого сегмента — ASUS GeForce GTX 760 DirectCU II (GTX760-DC2OC-2GD5). Во-первых, данное решение создано на базе печатной платы собственной разработки. Во-вторых, адаптер оснащён эффективной системой охлаждения DirectCU II. Конечно же, за все эти «плюшки» потенциальному покупателю придется доплатить. Однако мы не настолько богаты, чтобы приобретать дешевые вещи.

ASUS GeForce GTX 760 DirectCU II

Технические характеристики

Видеокарта GeForce GTX 760 пришла на смену GeForce GTX 660/660 Ti, расположившись аккурат между своими предшественниками. Данное решение базируется на хорошо известной архитектуре Kepler. Графическое ядро, произведенное согласно 28-нанометровым технологическим нормам, имеет в своём арсенале 1152 ядра CUDA.

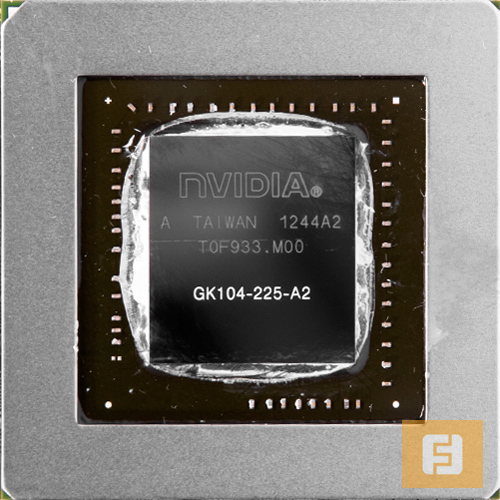

Чип архитектуры Kepler

Память и шина младшей в линейке видеокарты не претерпели изменений. «Мозги» функционируют на эффективной частоте 6 ГГц. Интерфейс — 256 бит. Любая GeForce GTX 760 может комплектоваться как 2 Гбайт видеопамяти стандарта GDDR5, так и 4 Гбайт.

Блок-схема GK104

Arrows-left
Arrows-right
Reload
1 / 2

Графический чип

 NVIDIA GeForce GTX 760ASUS GeForce GTX 760 DirectCU IINVIDIA GeForce GTX 770NVIDIA GeForce GTX 780
Графический процессорGK104-225-A2GK104GK110
Частота GPUБазовая980 МГц1008 МГц1046 МГц863 МГц
Boost1033 МГц1072 МГц1085 МГц900 МГц
ПамятьЧастота6008 МГц7008 МГц6008 МГц
ТипGDDR5
Шина256 бит384 бит
Поддерживаемые APIDirectX11
OpenGL4.4
OpenCL1.2
TDP170 Вт230 Вт250 Вт
Рекомендованная розничная цена$249$300$399$649

Комплектация и внешний вид

Цена ASUS GeForce GTX 760 DirectCU II превышает стоимость эталонных, референсных решений. Чтобы слишком сильно не разгружать кошелёк потенциального покупателя, в ASUS приняли разумное решение и сэкономили на упаковке и комплектации.

Упаковка ASUS GeForce GTX 760 DirectCU II

Кроме компакт-диска, переходника питания с MOLEX на 8 пин и пары бумажек в коробке больше ничего нет. Сама видеокарта хранится в полупрозрачном антистатическом пакете.

Комплектация ASUS GeForce GTX 760 DirectCU II

Видеокарта оснащена следующим набором выходов: HDMI, DisplayPort, DVI-I и DVI-D.

Видеовыходы ASUS GeForce GTX 760 DirectCU II

Система охлаждения, разводка платы

В качестве охлаждения используется немного модифицированный кулер, хорошо вам знакомый по другим нереференсным видеокартам ASUS.

ASUS GeForce GTX 760 DirectCU II

В его основе лежат 4 медные теплотрубки. Подошва кулера реализована согласно технологии прямого контакта. Правда, графического ядра касаются всего 2 трубки. Это хорошо заметно по отпечатку термопасты. Элементов охлаждения для видеопамяти не предусмотрено.

Система охлаждения ASUS GeForce GTX 760 DirectCU II

Как было отмечено ранее, дизайн печатной платы ASUS GeForce GTX 760 DirectCU II разработан компанией самостоятельно. Однако расположение элементов не претерпело каких-либо серьезных изменений. Всё как у эталонной версии GeForce GTX 760.

Печатная плата ASUS GeForce GTX 760 DirectCU II

Заметные изменения были произведены в схеме питания карты. Поэтому был модернизирован интерфейс для подключения PSU. Если у эталонной видеокарты в наличии есть один 6-пиновый разъем, то у ASUS GeForce GTX 760 DirectCU II распаян уже 8-пиновый разъем.

ASUS GeForce GTX 760 DirectCU II, вид сверху

Стандартные элементы питания заменены на Super Alloy Power. Однако количество фаз не увеличилось. В цепи мы можем наблюдать всё те же четыре фазы для графического чипа и одну — для памяти.

С обратной стороны печатной платы установлен модуль Direct Power. Трудно судить о том, какие преимущества видеокарте даёт данный элемент. Однако, в теории, он должен уменьшать сопротивление в цепи питания, а также содействовать снижению температуры графического чипа. Следовательно, Direct Power может положительно сказаться и на разгоне устройства.

ASUS GeForce GTX 760 DirectCU II, оборотная сторона

Приятным дополнением ко всему вышеперечисленному является наличие светодиода питания. На установленной в разъем PCI Express x16 видеокарте, он будет гореть вызывающе-красным цветом до тех пор, пока к ней не подключат кабель от блока питания.

Тестирование

Тестовый стенд

Процессор — Intel Core i7-3930K
Оперативная память — Kingmax DDR3-1600, 9-9-9-24, 4х 4 Гбайт
Материнская плата — ASUS Rampage IV Formula
Жесткий диск — Samsung SSD 830, 128 Гбайт
Блок питания — Corsair HX850, 850 Вт
Монитор — BenQ G2420HD
Операционная система — Windows 7 x64
Видеодрайвер — 326.80 BETA

Результаты

Arrows-left
Arrows-right
Reload
1 / 2

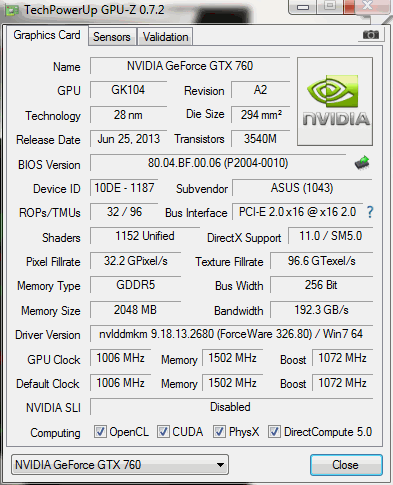

ASUS GeForce GTX 760 DirectCU II, дефолтные настройки

Взгляните на скриншоты GPU-Z. ASUS GeForce GTX 760 DirectCU II разгоняется немного лучше других GeForce GTX 760, однако никаких шансов превзойти NVIDIA GeForce GTX 770 у нее нет.

Результаты тестирования ASUS GeForce GTX 760 DirectCU II

Увеличение частот GPU и памяти благоприятно сказалось на результатах в бенчмарке 3DMark Fire Strike. Однако прирост «попугаев» тяжело назвать существенным.

Результаты тестирования ASUS GeForce GTX 760 DirectCU II

Прирост производительности в 3DMark 11 оказался еще меньше.

Arrows-left
Arrows-right
Reload
1 / 6

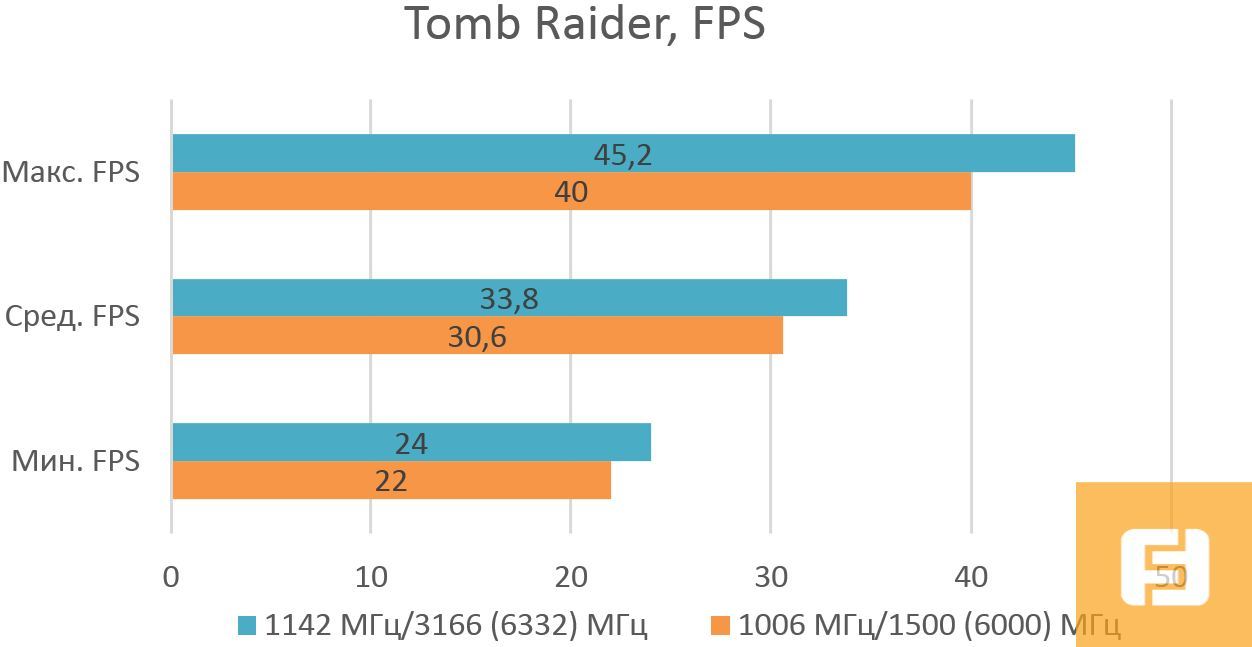

Результаты тестирования ASUS GeForce GTX 760 DirectCU II

Результаты тестирования ASUS GeForce GTX 760 DirectCU II

Сводный график результатов тестирования в играх

ASUS GeForce GTX 760 DirectCU II, температура

Кулер видеокарты обеспечил эффективное охлаждение графического чипа даже в разгоне. Количество оборотов при максимальной загрузке составляло 65% от максимума.

Конкуренты

GIGABYTE GeForce GTX 760 @1085 МГц

GIGABYTE предлагает нереференсную плату с собственным, на базе трех 80-мм вентиляторов, охлаждением. Заводской разгон значительно выше, чем у ASUS GeForce GTX 760 DirectCU II, а цена — ниже.

GIGABYTE GeForce GTX 760

MSI GeForce GTX 760 @1085 МГц

MSI предлагает одну из самых дорогих видеокарт NVIDIA GeForce GTX 760. Дизайн системы охлаждения очень агрессивный и придётся по вкусу любителям часто заглядывать в свой системный блок. Однако мы не видим особых причин так сильно переплачивать за этот продукт.

MSI GeForce GTX 760

ZOTAC GeForce GTX 760 @1111 МГц

Видеокарта ZOTAC — самая быстрая GeForce GTX 760 на российском рынке. Всё из-за красивой, но очень высокой номинальной частоты графического чипа. При этом компания за свое решение просит достаточно скромную сумму. Если вы не хотите лишний раз возиться с утилитами для разгона, то продукт ZOTAC — для вас.

ZOTAC GeForce GTX 760

Заключение

Видеокарта ASUS GeForce GTX 760 DirectCU II имеет почётное право занимать отведенное ей место внутри вашего системного блока. Показатели производительности (с учётом заводского разгона, конечно же) в точности соответствуют ожиданиям. При этом система охлаждения DirectCU II позволяет снизить уровень шума до комфортного минимума, даже во время полной загрузки системы.

Стоит ли переплачивать за бренд, нереференсную концепцию, а также за все «плюшки», которые внедряет в свои продукты ASUS? Мы воздержимся от категоричного ответа. Решайте сами. Однако если ваш бюджет упирается в строгую, нерастягиваемую сумму, то, конечно, стоит присмотреться к GeForce GTX 760. Если же вы готовы чуть-чуть потерпеть и дождаться логичного снижения цен, плюс у вас есть в кармане лишние пару тысяч рублей, то ваш выбор — NVIDIA GeForce GTX 770.
