Рыцарь на белом коне: обзор видеокарты ASUS HD 7950 DirectCU II TOP

Буквально несколько дней назад мы рассказывали вам про видеокарты Radeon HD семитысячной серии от компании MSI. Все видеоадаптеры оказались удачными и получили хорошие оценки. Пришел черед познакомиться с видеокартой этой же серии, но другой фирмы: мы изучим видеокарту ASUS Radeon HD 7950 DirectCU II TOP.

ASUS Radeon HD 7950 DirectCU II TOP поступила в продажу совсем недавно. Видеокарта работает на повышенных частотах с завода, при этом, заметно повышенных. Это очень хорошо, так как, покупая такой продукт, пользователь может уже не утруждать себя разгоном, если только ему не важен каждый мегагерц. Главная особенность этой видеокарты — переработанные печатные платы и мощная система охлаждения. Посмотрим, что мы сможем еще «выжать» из этой видеокарты при разгоне.

Сначала кратко вспомним базовые технические характеристики видеокарты AMD Radeon HD 7950.

AMD Radeon HD 7950

Референсная AMD Radeon HD 7950 ничего не отличается от старшего собрата HD 7970. Различия заключаются лишь в двух шестиконтактных разъемах дополнительного питания. У старшей видеокарты один шестиконтактник заменен на восьмиконтактник. Видеовыхода четыре: DVI, HDMI и два miniDP.

Видеокарта AMD Radeon HD 7950

Характеристики видеокарты AMD Radeon HD 7950

Характеристики видеокарты AMD Radeon HD 7950

Видеокарта несет на борту 3072 Мбайт видеопамяти стандарта GDDR5. Шина памяти 384 бит. Количество потоковых процессоров составляет 1792 шт. Тактовая частота GPU – 800 МГц, а видеопамяти 1250 (5000) МГц.

ASUS Radeon HD 7950 DirectCU II TOP

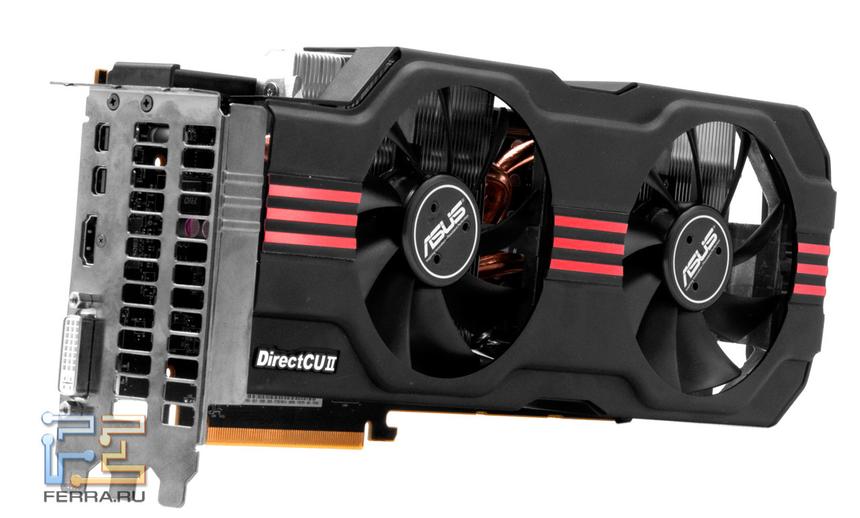

Видеокарта ASUS Radeon HD 7950 DirectCU II TOP

Видеокарта поставляется в упаковке, стандартной для компании ASUS. На коробке изображен рыцарь на белом коне, очень оригинально. Там же рядом рассказывается о повышенных частотах и прочих прелестях видеокарты. Ручки для переноски нет.

Упаковка видеокарты ASUS Radeon HD 7950 DirectCU II TOP

Комплект поставки весьма скромный, в него входят:

  • диск с программным обеспечением
  • мануал по установке
  • переходник питания
  • мостик CrossFireX

Комплектация видеокарты ASUS Radeon HD 7950 DirectCU II TOP

Внешность у видеокарты типичная для серии DirectCU II TOP, узнается с одного взгляда. В центре расположились два вентилятора, под ними виднеются радиатор и теплотрубки. Верх видеокарты закрыт черным металлическим кожухом с тремя красными полосками.

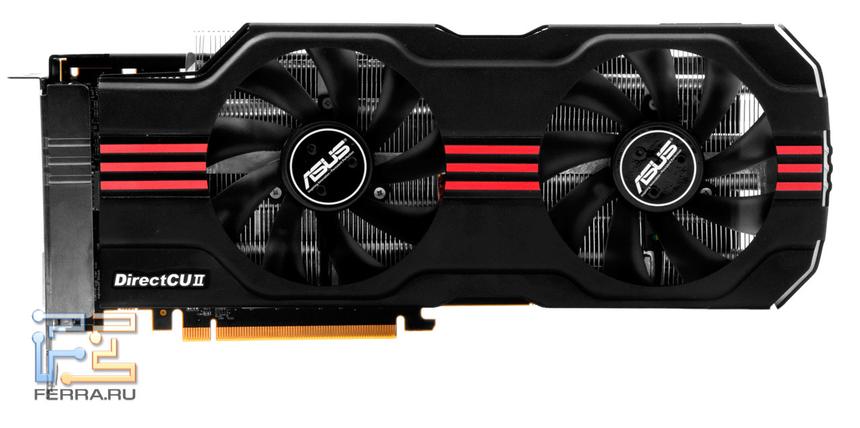

Видеокарта ASUS Radeon HD 7950 DirectCU II TOP. Вид сверху

Панель с видеовыходами выглядит очень внушительно и массивно. Это и не удивительно, ведь система охлаждения трехслотовая. Обратите на это внимание, и не забудьте перед покупкой проверить, хватит ли вам места на эту видеокарту. Среди видеовыходов вы найдете один DVI, один HDMI и два miniDP.

Видеокарта ASUS Radeon HD 7950 DirectCU II TOP. Видеовыходы

С этого ракурса видно, что система охлаждения выпирает за пределы самой печатной платы. На краю платы расположились два шестиконтактных разъема дополнительного питания. Кстати, у продуктов ASUS DirectCU II с этим всегда есть проблема – вытаскивать кабель дополнительного питания крайне неудобно.

Видеокарта ASUS Radeon HD 7950 DirectCU II TOP. Вид сбоку

На обратной стороне ничего интересного не наблюдается.

Видеокарта ASUS Radeon HD 7950 DirectCU II TOP. Обратная сторона

Два больших радиатора системы охлаждения связываются между собой пятью медными теплотрубками. Одна секция радиатора состоит из 48 ребер, а другая — из 52. Все это величие охлаждается двумя вентиляторами диаметром 90 мм.

Демонтированная система охлаждения

Удалив систему охлаждения, мы можем насладиться величием печатной платы. Как и говорилось выше, данная видеокарты использует переработанную печатную плату. Отличия от референса кроются в подсистеме питания. Так как видеокарты этой серии ориентированы больше на профессионалов, то это весьма существенный плюс. Как известно, при разгоне качество и продуманность подсистемы питания играет совсем не последнюю роль. Кстати, аналогичную печатную плату имеет видеокарта XFX R7950 Double Dissipation, мы уже рассказывали вам про неё.

ASUS Radeon HD 7950 DirectCU II TOP с демонтированной системой охлаждения

Подсистема питания работает по формуле 6+1, где шесть фаз отводится на подсистему питания видеопроцессора, а одна фаза на подсистему питания видеопамяти. Референсная Radeon HD 7950 использует в подсистеме питания видеопроцессора только четыре фазы. А вот контроллер питания относительно референса не изменился, это все тот же Chil CHL 8228G, что используется на множестве видеокарт.

Микросхема Chil CHL 8228G

Микросхема Chil CHL 8228G

Двенадцать микросхем видеопамяти буквально окружили GPU. Производитель микросхем Hynix, маркировка следующая: H5GQ2H24MFR T2C. Это стандартная видеопамять типа GDDR5, которая используется на огромном количестве различных видеокарт. Плотность каждой микросхемы 256 Мбайт. Общий объем памяти 3 Гбайт.

Микросхема видеопамяти

Микросхема видеопамяти

На этом можно переходить к изучению разгонного потенциала и температурам.

Разгон и температура

Разгон

Итак, стоковые частоты для ASUS Radeon HD 7950 DirectCU II TOP следующие: GPU функционирует на частоте 900 Мгц. Это уже на 100 МГц выше, чем у референса. Видеопамять работает на 1250 МГц, т.е. на такой же частоте, что и у референса. Но для нас ведь это не проблема, правда?

Характеристики видеокарты ASUS Radeon HD 7950 DirectCU II TOP

Характеристики видеокарты ASUS Radeon HD 7950 DirectCU II TOP

Объем памяти стандартный и составляет 3072 Мбайт. Остальные характеристики изменениям подвергаться не могут физически. Например, вы не можете увеличить шину памяти с 384 до 512 бит.

Характеристики видеокарты ASUS Radeon HD 7950 DirectCU II TOP в разгоне

Характеристики видеокарты ASUS Radeon HD 7950 DirectCU II TOP в разгоне

Без увеличения напряжений видеоадаптер смог стабильно функционировать на частоте 1000 МГц для GPU и 1550 (6200) МГц для VRAM. Это очень хорошие показатели, особенно для видеопамяти. При небольшом увеличении напряжения до 1.15 Вольт GPU «завелся» на 1050 МГц, а при достижении так называемого безопасного порога в 1.2 Вольт, GPU смог функционировать на 1100 МГц. На самом деле, безопасное напряжение для этих видеокарт, при хорошем охлаждении, заканчивается не на 1.2 Вольт, а на 1.3 Вольт. Но все подобные манипуляции проводятся на свой страх и риск, так как в случае чего, в гарантийном ремонте могут и отказать.

Температура

Для успешного разгона скорость вращения вентиляторов была увеличена до 30%. Кулер при этом совсем не шумел. В номинальном режиме кулер работал на «Авто».

Температура в нагрузке и в простое

Температура в нагрузке и в простое

Преимущества кулера ASUS видны невооруженным глазом. Разница в нагрузке составляет больше 10 градусов, и система охлаждения от ASUS практически не производит лишнего шума. Все это, вкупе с ценой лишь на полторы тысячи дороже референса и хорошим разгонным потенциалом, делает новинку крайне привлекательной покупкой.

Таблица технических характеристик

AMD Radeon HD 7950ASUS HD 7950 DC2TAMD Radeon HD 7970
ЯдроTahiti ProTahiti ProTahitiXT
Техпроцесс, нм282828
Потоковые процессоры, шт179217922048
Блоки растеризации (ROPs), шт323232
Частота GPU, МГц800900925
Частота видеопамяти, МГц1250 (5000)1250 (5000)1375 (5500)
Объем видеопамяти, Мбайт307230723072
Шина видеопамяти, бит384384384
Поддерживаемая версия DirectX11.111.111.1
Стоимость, руб125001400015500

Стоимость новинки уложилась аккурат между базовыми версиями Radeon HD 7950 и Radeon HD 7970. Переплата составит не более 1500 рублей, что очень мало за такую систему охлаждения и прочие возможности.

Конкуренты

Как обычно, мы представим несколько конкурентов, чтобы вам было из чего выбирать.

MSI R7950 Twin Frozr OC

Данная видеокарта оснащается альтернативной системой охлаждения TwinFrozr III. Тактовые частоты подняты со стандартных 800/1250 (5000)МГц до 880/1300 (5200) МГц. Прибавка не то чтобы очень уж существенная, но и это приятно. Качественная система охлаждения и улучшенная подсистема питания должны позволить выжать из карты еще больше. Объем видеопамяти 3 Гбайт.

Видеокарта MSI R7950 Twin Frozr 3GD5/OC

Видеокарта MSI R7950 Twin Frozr 3GD5/OC

HIS 7950 IceQ Turbo

Система охлаждения, скажем прямо, внушает. Её корпус сильно выпирает за пределы печатной платы. На данный момент мы не тестировали эту видеокарту. Но беря во внимание все данные, можно с уверенностью сказать, что СО качественная. Тактовые частоты составляют 900 МГц для видеопроцессора и 5000 МГц для видеопамяти.

Видеокарта HIS 7950 IceQ Turbo

Тестовый стенд

  • Процессор — Intel Core i7 3960X Extreme Edition. Тактовая частота 3,3 ГГц, кэш 15 Мбайт L3
  • Материнская плата — ASUS P9X79 Deluxe (LGA 2011, BIOS 0906)
  • Система охлаждения — Intel RTS2011LC (водяное охлаждение)
  • Термоинтерфейс — Arctic Silver 5
  • Оперативная память — Corsair XMS3 1600 МГц, 9-9-9-24, 4x4 Гбайт (Quad channel)
  • Жесткий диск — Intel SSD 320 Series, 160 Гбайт
  • Блок питания — Corsair HX850W
  • Монитор — Dell U2711b, 2560 х 1440
  • Операционная система — Windows 7, x64
  • Видеодрайверы —AMD 12.6

Результаты тестирования

Тестирование проводилось в разрешении 2560х1440 и 1920х1080. Полноэкранное сглаживание 4х. Все настройки качества картинки были выдвинуты на максимум.

Результаты тестирования видеокарты ASUS Radeon HD 7950 DirectCU II TOP в 3DMark 11

Результаты тестирования видеокарты ASUS Radeon HD 7950 DirectCU II TOP в 3DMark 11

Результаты тестирования видеокарты ASUS Radeon HD 7950 DirectCU II TOP в игре Crysis 2

Результаты тестирования видеокарты ASUS Radeon HD 7950 DirectCU II TOP в игре Crysis 2

Результаты тестирования видеокарты ASUS Radeon HD 7950 DirectCU II TOP в игре Mafia II

Результаты тестирования видеокарты ASUS Radeon HD 7950 DirectCU II TOP в игре Mafia II

Результаты тестирования видеокарты ASUS Radeon HD 7950 DirectCU II TOP в игре Metro 2033

Результаты тестирования видеокарты ASUS Radeon HD 7950 DirectCU II TOP в игре Metro 2033

Результаты тестирования видеокарты ASUS Radeon HD 7950 DirectCU II TOP в игре Lost Planet 2

Результаты тестирования видеокарты ASUS Radeon HD 7950 DirectCU II TOP в игре Lost Planet 2

Результаты тестирования видеокарты ASUS Radeon HD 7950 DirectCU II TOP в игре Resident Evil 5

Результаты тестирования видеокарты ASUS Radeon HD 7950 DirectCU II TOP в игре Resident Evil 5

Результаты говорят сами за себя. В разгоне видеокарта ASUS Radeon HD 7950 DirectCU II TOP обходит стоковую Radeon HD 7970. Это очень хороший показатель.

Заключение

Удачная покупка

Мы познакомились с видеокартой ASUS Radeon HD 7950 DirectCU II TOP. Знакомство оказалось, скажем прямо, приятным. Хороший разгонный потенциал, тихая и очень эффективная система охлаждения, переработанная печатная плата – все это мы получаем, добавив полторы тысячи к стоимости стоковой видеокарты HD 7950. Более того, в разгоне, который для этой видеокарты совсем не проблема, она умудряется обойти HD 7970, стоящую дороже. Все это делает видеокарту очень привлекательной по соотношению цена/качество.
