Новый флагман AMD: обзор видеокарты Radeon HD 7970 производства ASUS

Последние полгода в мире десктопных видеокарт было явное затишье. Но теперь скучать не придется, ведь компания AMD дала старт новой линейке AMD Radeon 7000 Series. Это означает, что в ближайшем будущем вас ждет множество интересных обзоров и тестирований. Начнем, как обычно, с рассмотрения однопроцессорного топа — AMD Radeon HD 7970.

Основные преимущества новой линейки видеокарт семитысячной серии мы уже подробно освещали в статье про Radeon HD 7970 компании XFX с альтернативной системой охлаждения, поэтому мы можем сразу можем перейти к изучению видеокарты.

ASUS Radeon HD 7970 3Gb

Видеокарта ASUS Radeon HD 7970

Упаковка видеокарты ASUS Radeon 7970

Упаковка оформлена по всем стандартам компании ASUS и легко узнаваема. На лицевой стороне изображена вариация на тему «дикий всадник», а также несколько логотипов, убеждающих покупателя купить именно этот продукт.

Комплектация видеокарты ASUS Radeon 7970

Комплект поставки включает в себя переходник питания 2х6pin -> 8pin, мостик для построения системы CrossFireX, диск с драйверами, мануал и переходники для подключения мониторов. Все, что может потребоваться во время эксплуатации карты — присутствует. Обращу ваше внимание на то, что драйверы для HD7970 рекомендуется качать с официального сайта — видеоадаптер слишком «свежий» и постоянно выходят важные обновления.

Лицевая сторона видеокарты ASUS Radeon HD 7970

Лицевая часть видеокарты полностью закрыта кожухом. Габариты видеоадаптера составляют 375 х 100 х 35 мм. Размеры относительно однопроцессорного топа прошлого поколения Radeon HD 6970 не изменились. Поэтому, если вы решились обновить видеоподсистему с HD 6970 на HD 7970, то проблем с установкой можно не опасаться.

Обратная сторона видеокарты ASUS Radeon HD 7970

На обратной стороне видеокарты ничего примечательного нет. Защитная пластина также отсутствует.

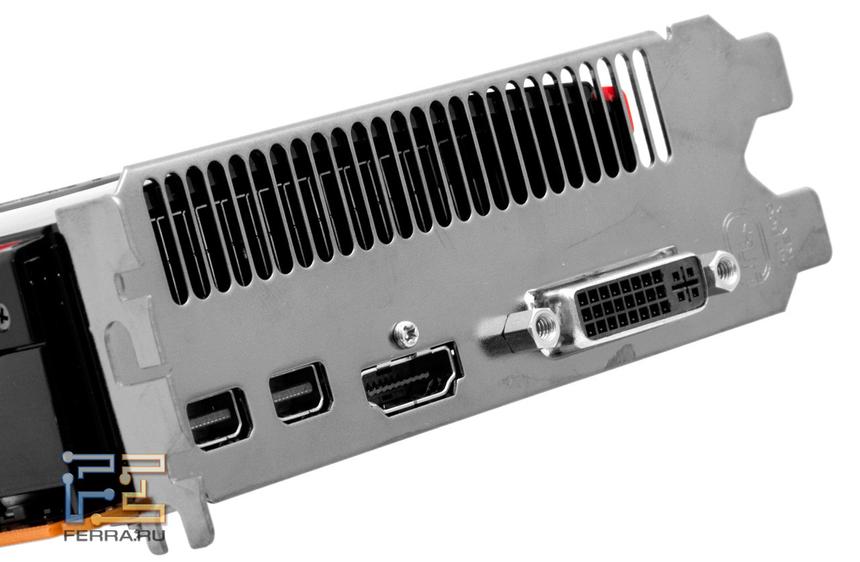

Видеовыходы видеокарты ASUS Radeon HD 7970

Набор видеовыходов обилен. Он насчитывает два mini-DP, один HDMI и один DVI-D. Такое количество видеовыходов позволит нам подключать одновременно больше одного монитора. Тем более, что технология объединения мониторов в «один большой экран» под названием Eyefinity получила редакцию 2.0 и теперь поддерживает разрешения до громадных 16384х16384.

Верхняя часть крепежной планки отведена под прорези, через которые нагретый воздух выводится за пределы корпуса.

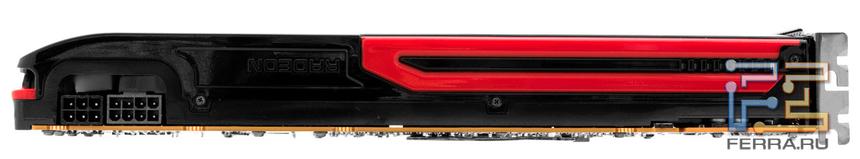

Разъемы питания видеокарты ASUS Radeon HD 7970

На плате распаяны два разъема дополнительного питания: один шестиконтактный и один восьмиконтактный. TDP (thermal design power) видеокарты, он же теплопакет — 225 Ватт. Напомним, что у предшественника (Radeon HD 6970) TDP составлял 250 Ватт. По сегодняшним меркам это сравнительно скромные аппетиты.

Видеокарта ASUS Radeon HD 7970 с демонтированной системой охлаждения

После демонтирования системы охлаждения, которая в общей сложности держится на восемнадцати винтиках, нашему взору открывается все прекрасное. В самом центре «всего прекрасного» находится GPU, окруженный защитной медной рамкой. Вокруг GPU расположились двенадцать микросхем видеопамяти производства Hynix типа GDDR5 на 256 Мбайт каждая.

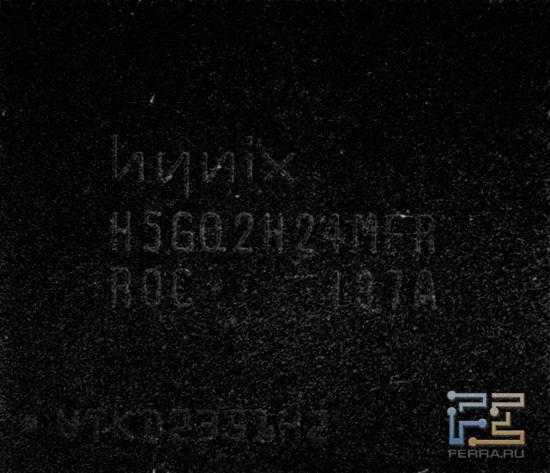

Микросхема видеопамяти ASUS Radeon HD 7970

Микросхема видеопамяти ASUS Radeon HD 7970

Маркировка на микросхемах — H5GQ2H24MFR R0C. Время доступа — 0.7 секунд.

Общий объем видеопамяти составляет три гигабайта. Нужно учитывать, что данное преимущество будет проявляться только в сверхтяжелых режимах в единичных играх. Многие назовут это заделом на будущее, но я считаю, что когда появятся игры, всерьез (а не из-за кривизны движка) требующие три гигабайта видеопамяти, все упрется в мощность самого GPU и объем памяти не поможет. Сегодня же объемы видеопамяти свыше полутора гигабайт изредка задействованы только в разрешении 2560 х 1600 с активированным полноэкранным сглаживанием, а также в нескольких играх, не отличающихся качеством проработки.

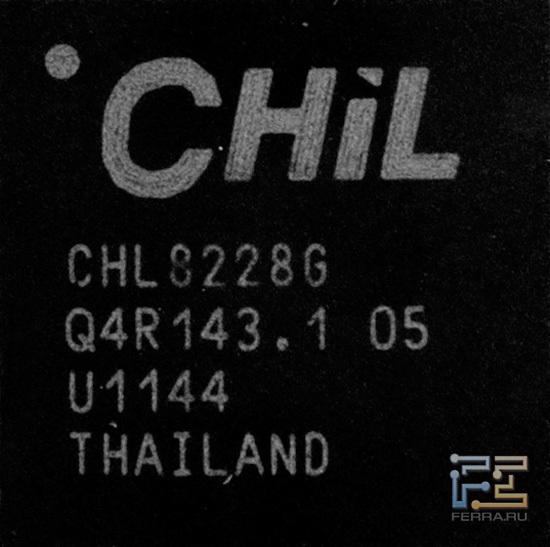

Микросхема Chil CHL8228G

Микросхема Chil CHL8228G

Подсистема питания видеокарты расположилась правее GPU и микросхем памяти. Сердцем подсистемы является микросхема Chil CHL8228G. Изначально в цепи питания GPU было 6 фаз: это видно по пустующей площадке. Видимо, инженеры AMD решили, что для стабильности без экстримального разгона хватит и пяти фаз. Вероятно, в будущем начнут выходить версии с заводским разгоном, и там-то и найдется место для шестой фазы, но на сегодняшний день про такие карты ничего не слышно. На подсистему питания памяти приходится одна фаза.

Демонтированная система охлаждения видеокарты ASUS HD 7970

Обратите внимание: место контакта СО и кристалла GPU слегка выпуклое. Это обусловлено тем, что кристалл видеопроцессора окружен медной защитной рамкой, которая слегка выше самого кристалла, поэтому такое решение вынуждено используется для лучшего контакта, и, как следствие, теплообмена. Это также следует учитывать при установке альтернативных систем охлаждения.

Разгон

Карта оснащена двумя BIOS. Для обычного пользователя это не самая нужная «фича», однако, если вы хотите поэкспериментировать с разгоном, то вы вполне можете поупражняться на одном из БИОСов, не боясь спалить карту окончательно. Если что, у вас будет вторая попытка.

Как связан второй БИОС с разгоном? Все очень просто. Большинство людей разгоняют видеокарты при помощи специализированных утилит. Это простой и эффективный способ. Но для этого в системе всегда должен быть установлен дополнительный софт. Гораздо эффективней прошить в видеокарту модифицированный БИОС, который будет работать при тех параметрах, которые вы ему зададите вне зависимости от какого-либо софта.

В этот раз для разгона я решил не пользоваться стандартным для наших статей приложением MSI Afterburner. Во-первых, изначально возникли сложности при максимальном разгоне: утилита банально не позволяла выставить высокие значения тактовых частот. Во-вторых, после непродолжительных раздумий, было принято решение не ковырять Afterburner, а воспользоваться утилитой ASUS GPU Tweak, которая идет в комплекте и отлично работает с современными видеокартами.

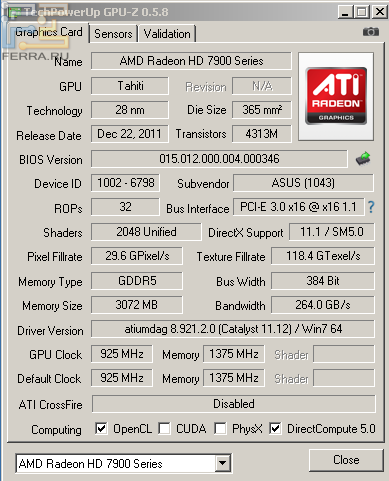

GPU-Z для видеокарты HD 7970 в номинале

GPU-Z для видеокарты HD 7970 в номинале

Утилита GPU-Z версии 0.5.8 распознает видеоадаптеры новой, семитысячной линейки, и сообщает нам корректные данные. Самое главное, что изменилось, это техпроцесс: с 40 нм до 28 нм. Количество потоковых процессоров теперь составляет 2048 (против 1536 у Radeon HD 6970). Тактовая частота видеопроцессора составляет 925 МГц, что на 45 МГц больше, чем у предшественника Radeon HD 6970. Частота функционирования видеопамяти не изменилась и осталась равной 1375 (5500 эффективная) МГц. Объем памяти вырос с 2048 Мбайт до 3076 Мбайт. Шина памяти увеличилась с 256 бит до 384 бит.

GPU Tweak и GPU-Z

Номинальное напряжение на видеопроцессор составляет 1.17 V. Без увеличения данного параметра GPU смог функционировать на частоте 1200 МГц. Это очень хороший показатель. Видеопамять разогналась на 1000 МГц, после чего её частота функционирования стала равна 6500 МГц. Это очень хороший разгон, который должен очень серьезно отразиться на производительности. Заметьте, напряжение на GPU и VRAM (видеопамять) не повышалось во время разгона, так как в стресс-тестах была абсолютная стабильность. Однако, прислушавшись к внутреннему голосу, на время тестирования я поднял напряжение с 1.17 V до 1.18 V. Существенно это ничего не изменило, но соломка на случай непредвиденного вылета была подстелена.

Отдельно хочется обратить внимание на систему охлаждения. Для успешного разгона количество оборотов было увеличено до 70%. Все бы ничего, да вот шум стоял такой, что через некоторое время начинала болеть голова. На 100% вращения вентилятора было ощущение, что рядом взлетает истребитель. В будущем я постараюсь замерить уровень шума спецприбором, но я уже сейчас могу сказать, что я не то чтобы не слышал более громкой системы охлаждения видеокарты, я не слышал даже ничего похожего. Это однозначно самая громкая видеокарта при ручном увеличении оборотов до 70%+ из всех, что я когда-либо тестировал. Однако если ничего ручками не трогать и разрешить карте работать в номинале, то чтобы услышать её, нужно очень сильно постараться и еще сильнее этого захотеть.

Ознакомиться с температурными режимами и сделать выводы об эффективности системы охлаждения вы сможете после результатов тестирования в игровых приложениях.

Технические характеристики

 HD 7970HD 6990HD 6970GTX 590
ЯдроTahitiAntillesCayman XTGF110 x 2
Техпроцесс, нм28404040
Потоковые процессоры, шт20481536 x 21536512 x 2
Блоки растеризации (ROPs), шт3232 х 23248 x 2
Частота GPU, МГц925830 / 880880607 x 2
Частота видеопамяти, МГц1375 (5500)1250 (5000)1375 (5500)1707 (3414)
Объем видеопамяти, Мбайт30722048 x 220483072
Шина видеопамяти, бит384256 x 2256384 x 2
Поддерживаемая версия DirectX11.1111111
Рекомендованная цена в США, $*549699369699



Тестовый стенд

Процессор: Intel Core i7 3960X
Материнская плата: ASUS Rampage Formula
Оперативная память: Kingston 3x2 Гб 1333 МГц
Блок питания: Antec SG850W

Оппоненты

Для сравнения с новинкой были взяты следующие карты:

1) Radeon HD 6970

Это предшественник Radeon HD 7970, предыдущий одночиповый флагман от компании AMD. Сравнение с данным адаптером покажет, насколько сильно продвинулось новое поколение видеокарт семитысячной серии.



2) Radeon HD 6990

Данный видеоадаптер является самым мощным из всей шеститысячной линейки. Под его кожухом скрыто целых два видеопроцессора, каждый из которых по мощности равен GPU, использующемуся в Radeon HD 6970.



3) NVIDIA GTX 590

Это самая мощная видеокарта от конкурирующего «лагеря зеленых». Как и в случае с HD 6990, в нем совместно трудятся сразу два видеопроцессора. К сожалению, на момент тестирования у нас не было видеокарты GTX 580, хотя её участие было бы логичным и закономерным. Но мы еще исправим это упущение.



Результаты тестирования

Тестирование проводилось в двух разрешениях: 1920 х 1080 и 2560 х 1440. Все настройки в играх были выкручены на максимум, включая сглаживание и анизотропную фильтрацию. Дополнительные настройки качества изображения из драйверов не форсировались.

Результаты тестирования видеокарты ASUS HD 7990 в 3Dmark11

Результаты тестирования видеокарты ASUS HD 7990 в 3Dmark11

Новинка показывает отличные результаты. HD 7970 наступает на пятки нынешним «двуглавым королям» HD 6990 и GTX 590 в номинале, а в разгоне даже превосходит последнего. Это очень серьезная заявка на лидерство в топ-сегменте однопроцессорных карт.

Результаты тестирования видеокарты ASUS HD 7990 в игре Battlefield 3 в разрешении 2560х1440

Результаты тестирования видеокарты ASUS HD 7990 в игре Battlefield 3 в разрешении 2560х1440

Результаты тестирования видеокарты ASUS HD 7990 в Battlefield 3 в разрешении 1920х1080

Результаты тестирования видеокарты ASUS HD 7990 в Battlefield 3 в разрешении 1920х1080

В одной из самых популярных игр жанра Action — Battlefield 3 — HD 7970 показывает результаты еще выше. Новинка не уступила ни одного кадра двухголовым монстрам даже в самом тяжелом разрешении — 2560х1440, в разгоне, естественно. Но и в номинале показатели очень хороши. Если честно, я такого результата не ожидал.

Результаты тестирования видеокарты ASUS HD 7990 в игре H.A.W.X. 2 в разрешении 2560x1440

Результаты тестирования видеокарты ASUS HD 7990 в игре H.A.W.X. 2 в разрешении 2560x1440

Результаты тестирования видеокарты ASUS HD 7990 в игре H.A.W.X. 2 в разрешении 1920x1080

Результаты тестирования видеокарты ASUS HD 7990 в игре H.A.W.X. 2 в разрешении 1920x1080

В игре H.A.W.X. 2 расстановка сил изменилась не сильно. Radeon HD 7970 показывает результаты примерно на 50% выше предшественника HD6970 в номинале и до 80% прироста в разгоне. HD 7970 показывает результаты, равные HD6990 и слегка отстает от GTX 590.

Результаты тестирования видеокарты ASUS HD 7990 в игре Metro 2033 в разрешении 2560x1440

Результаты тестирования видеокарты ASUS HD 7990 в игре Metro 2033 в разрешении 2560x1440

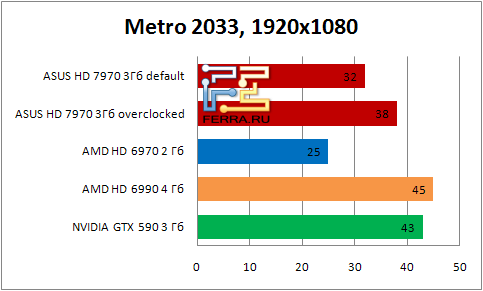

Результаты тестирования видеокарты ASUS HD 7990 в игре Metro 2033 в разрешении 1920x1080

Результаты тестирования видеокарты ASUS HD 7990 в игре Metro 2033 в разрешении 1920x1080

Метро 2033 остается непреклонным и продолжает ставить видеокарты всех возрастов и мощностей на колени. Однако стоит отметить, что в разрешении 1920х1080 уже забрезжил лучик надежды в виде играбельного fps (30+ кадров) на однопроцессорной карте.

Результаты тестирования видеокарты ASUS HD 7990 в игре Stalker: COP в разрешении 2560х1440

Результаты тестирования видеокарты ASUS HD 7990 в игре Stalker: COP в разрешении 2560х1440

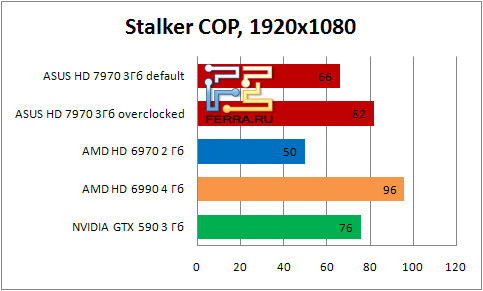

Результаты тестирования видеокарты ASUS HD 7990 в игре Stalker: COP в разрешении 1920х1080

Результаты тестирования видеокарты ASUS HD 7990 в игре Stalker: COP в разрешении 1920х1080

В данной игре новинка не смогла догнать HD6990 и GTX 590, но все равно показала отличный прирост производительности относительно предыдущего поколения.

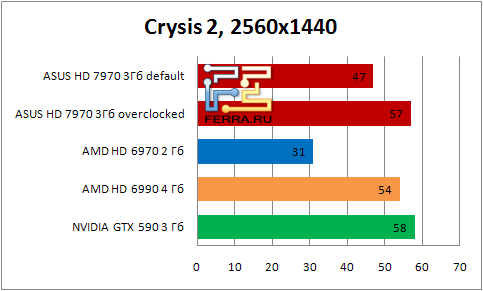

Результаты тестирования видеокарты ASUS HD 7990 в игре Crysis2 в разрешении 2560х1440

Результаты тестирования видеокарты ASUS HD 7990 в игре Crysis2 в разрешении 2560х1440

Результаты тестирования видеокарты ASUS HD 7990 в игре Crysis2 в разрешении 1920x1080

Результаты тестирования видеокарты ASUS HD 7990 в игре Crysis2 в разрешении 1920x1080

В великом и ужасном Crysis 2 наш подопытный, ASUS Radeon HD 7970, снова показывает производительность, сопоставимую с производительностью двухпроцессорных гигантов. Приятно.

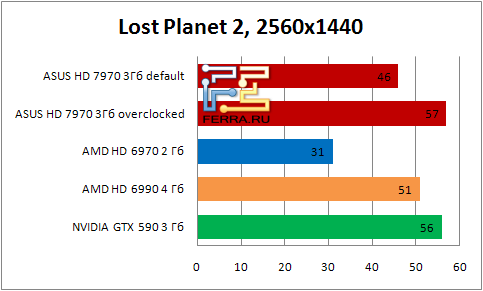

Результаты тестирования видеокарты ASUS HD 7990 в игре Lost Planet 2 в разрешении 2560х1440

Результаты тестирования видеокарты ASUS HD 7990 в игре Lost Planet 2 в разрешении 2560х1440

Результаты тестирования видеокарты ASUS HD 7990 в игре Lost Planet 2 в разрешении 1920х1080

Результаты тестирования видеокарты ASUS HD 7990 в игре Lost Planet 2 в разрешении 1920х1080

Lost Planet 2 не стал исключением. При разгоне HD 7970 снова удается тягаться на равных с HD 6990 и GTX 590.

Результаты тестирования видеокарты ASUS HD 7990 в игре Dirt3 в разрешении 2560х1440

Результаты тестирования видеокарты ASUS HD 7990 в игре Dirt3 в разрешении 2560х1440

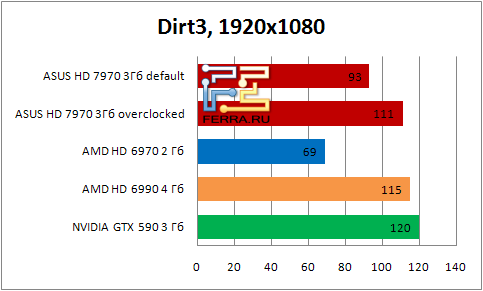

Результаты тестирования видеокарты ASUS HD 7990 в игре Dirt3 в разрешении 1920х1080

Результаты тестирования видеокарты ASUS HD 7990 в игре Dirt3 в разрешении 1920х1080

И последняя игра в данном тестировании. Результаты не отличаются от предыдущих — HD 7970 на высоте.

График температурных режимов видеокарт

График температурных режимов видеокарт

Даже если бы новинка показала не самые лучшие «температуры», после столь высоких результатов производительности мы бы смогли ей это простить. Но в нашем великодушии нет необходимости. Radeon HD 7970 греется меньше, нежели предшественник (Radeon HD 6970) при гораздо более высокой производительности. При этом, как я говорил выше, если не изменять скорость вращения вентилятора самостоятельно, то, чтобы услышать карту придется очень постараться. Думаю, при закрытом корпусе это и вовсе невозможно.

При разгоне температуры ниже, чем на стандартных настройках, из-за того самого ручного увеличения оборотов для стабильности.

Кстати, у нас есть еще несколько тестов этой же видеокарты с альтернативной СО и на другой системе. Вы можете ознакомиться с результатами, чтобы понять, как современные процессоры влияют на производительность в популярных приложениях. Стоит отметить, что стоковая система охлаждения на видеокарте производства ASUS проиграла всего один градус в номинале двухвентиляторной системе от XFX, это хороший результат.

Заключение

Разгон видеокарты ASUS HD 7970 приятно удивил. Графический процессор разогнался с дефолтных 925 МГц до 1200 без увеличения напряжения. Этим и обусловлен столь высокий прирост производительности при разгоне. Если честно, то это очень приятный момент. В последнее время видеокарты разгоняются все хуже, поэтому надобность в оверклокинге пропадает: если видеокарта не вытягивает игру в дефолте, то бедный разгон на 50 МГц ситуацию не исправит. Здесь явно другой случай.

Единственное, что смущает в новинке, это непомерный уровень шума при ручном увеличении оборотов. А оно необходимо для успешного разгона, иначе вы имеете все шансы спалить видеокарту. Но, я думаю, со временем эта проблема будет решена — появится множество альтернативных систем охлаждения. Главное, чтобы разгонный потенциал не изменился в худшую сторону.

Высокая производительность, низкое тепловыделение, а также новые фирменные технологии делают видеокарту AMD Radeon HD 7970 лучшим однопроцессорным видеоадаптером на сегодняшний день. Более того, при разгоне новинка легко тягается с двухпроцессорным монстром Radeon HD 6990. Поэтому если у вас возник вопрос: «что лучше: HD 7970 или HD 6990?», то я рекомендую выбрать первый вариант. С ним у вас не будет проблем при активации CrossFireX, не будет внезапных просадок производительности, как это бывает с двухголовыми картами. Три гигабайта видеопамяти — приятный бонус к покупке. К сожалению, использоваться они будут крайней степени редко, но лучше с ними, чем без них.

В общем, видеокарта ASUS HD 7970 удалась на славу, и оставляет очень приятные впечатления. Будем надеяться, что продолжение новой линейки, которое выйдет уже совсем скоро, порадует нас не меньше.
