Лучшее из мощнейшего. Обзор видеокарты ASUS HD7970 DirectCU II TOP

Мощной видеокартой сегодня мало кого удивишь. Поэтому производители прикладывают большие усилия, дабы как-то разнообразить линейку своих продуктов и выделить их среди конкурентов. Широко известная компания ASUS выпустила серьезно модифицированную версию видеокарты AMD Radeon HD 7970 — ASUS HD 7970 DirectCU II TOP. Именно про неё мы и поговорим.

Видеокарта ASUS HD 7970 DirectCU II TOP

Компания ASUS давно славится тем, что выпускает на рынок массу полезных девайсов, причем не только полезных, но и качественных. Едва ли найдется человек, который не обладает каким-либо девайсом, произведенным этой компанией. Больше всего известны, конечно же, ноутбуки ASUS. Среди них вы найдете и дешевые офисные машинки и дорогие игровые ноутбуки, которые смогут еще и украсить домашний интерьер. Не менее известны материнские платы ASUS. Среди их многообразия каждый сможет найти именно то, что нужно ему, будь то бюджетное решение за 70 долларов, или топовое за 500 долларов для разгона мощного процессора. В случае с видеокартами все так же радужно. Большинство видеоадаптеров, произведенных под брендом ASUS, хоть чем-то, но отличаются от своих стоковых собратьев.

Видеокарта, с которой мы познакомимся в этой статье, выделяется среди прочих HD 7970 уникальным дизайном, мощной системой охлаждения, увеличенными тактовыми частотами и большим количеством различных видеовыходов. По сути, изменили в видеокарте абсолютно все. Каждая деталь подверглась переработке. Давайте же посмотрим, что именно нам предлагают и стоит ли за это платить свои кровные.

Упаковка и внешний вид

Упаковка видеокарты мало чем отличается от таковой у других продуктов серии DirectCU.На ней изображен некий всадник с крыльями в сияющих доспехах. Я даже не могу придумать, с чем это должно ассоциироваться. На упаковке присутствуют несколько логотипов, на которых рассказывается о ключевых особенностях видеокарты. Нам сообщают, что данный экземпляр оснащается системой охлаждения, которая на 20% эффективней и на 14 дБ тише стоковой. Тактовая частота видеопроцессора увеличена до 1000 МГц. Это очень приятный бонус, так как мегагерцы лишними не бывают. Но и это еще не все.

Самая главная особенность — то, что данная видеокарта может обслужить одновременно шесть мониторов. Вы уже понимаете, к чему я веду? Конечно, понимаете. Мы можем воспользоваться технологией Eyefinity, не покупая второй видеокарты. Конечно, никто не обещает, что на столь высоких разрешения, производительности хватит на игру в Crysis 2 на максимальных настройках. Но, во-первых, не одними «кризисом» живем, а во-вторых, совершенно не обязательно играть только на максимальных настройках качества. Как видите, отличий от стоковой версии у видеокарты предостаточно.

Упаковка видеокарты ASUS HD 7970 DirectCU II TOP

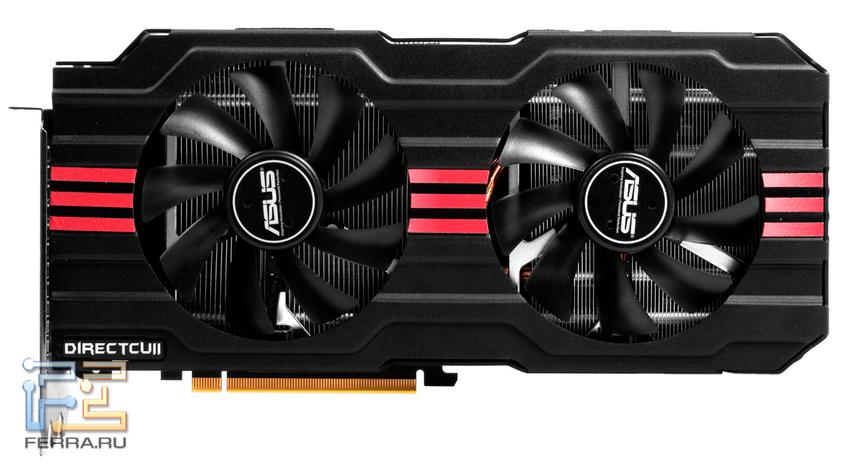

Внешне видеокарта похожа на своих собратьев из серии DirectCU. При первом же взгляде чувствуется все величие конструкции. Сверху видеокарту закрывает металлический черненый кожух с тремя красными полосками по центру. Активной частью системы охлаждения являются два девятисантиметровых вентилятора (92 мм, если быть точным). Вентиляторы полупрозрачные, пластиковые с логотипом ASUS в центре. Хочется отметить, что видеокарта, благодаря своим габаритам и СО, весьма тяжелая. Кстати, о габаритах. Вы верите в эти рассказы неудачников, что размер не главное? Я вот не верю. С тех пор, как мне с помощью кусачек и напильника пришлось запихивать в корпус GTX 580, я стал очень внимательно относиться к размерам. Длина видеокарты 29 сантиметров. Это много. Будьте внимательны при покупке. Если у вас не очень просторный корпус, позаботьтесь о решении вопроса заранее.

Видеокарта ASUS HD 7970 DirectCU II TOP

Вся обратная сторона закрыта металлической черненой пластиной. Вероятно, это помогает теплоотводу. Однако проверить мне это так и не удавалось. Но совершенно точно это помогает плате не изгибаться из-за большого веса конструкции. Система охлаждения держится на четырех, а пластина — на восьми винтах. В правом верхнем углу обосновались два разъема для объединения видеокарт в тандем CrossFireX.

Видеокарта ASUS HD 7970 DirectCU II TOP. Обратная сторона

С этого ракурса становится понятно, что видеокарта большая не только в длину. Помимо 29 см есть и вторая проблема — видеокарта занимает почти три слота внутри системного блока. Это всегда весьма печальное известие. Ведь таким образом видеокарта может помешать установке нескольких плат расширения. При этом, третий слот занят не полностью, а лишь наполовину, отсюда вопрос: а так ли это было необязательно и нельзя ли было как-то обойтись двумя? Главное, чтобы это не было последствием экономии на разработках и оптимизации.

Обратите внимание на разъемы дополнительного питания. В отличие от референса, эта видеокарта оснащается двумя восьмиконтактными разъемами. Таким образом карта может получать до 450 Ватт даже при использовании PCI-E 2.0.

Видеокарта ASUS HD 7970 DirectCU II TOP. Вид сбоку

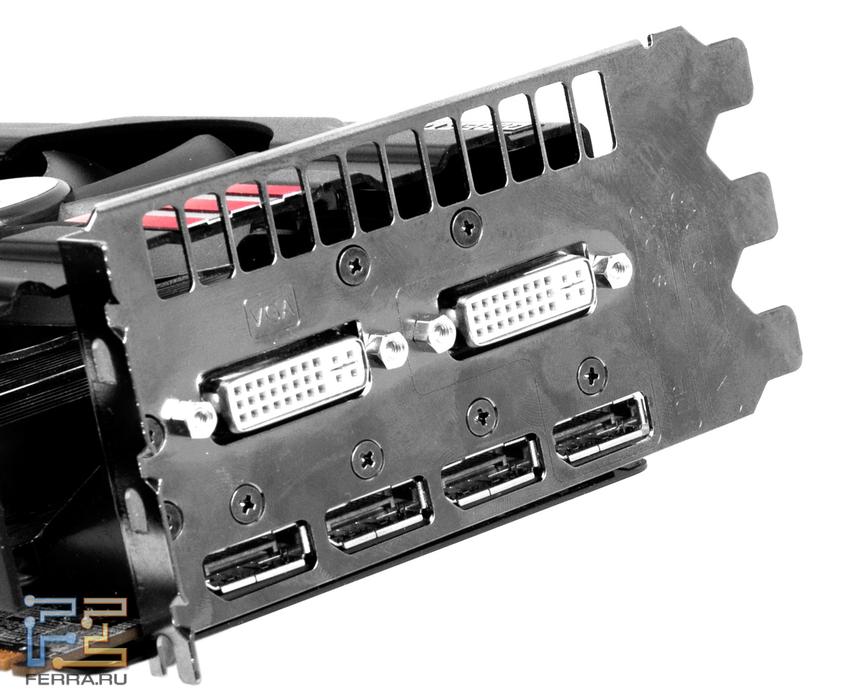

А вот и гордость видеоадаптера — шесть видеовыходов. Из них четыре DisplayPort и два DVI, причем, если вы захотите подключить монитор с разрешением более 1920 х 1080 (Full HD), вам придется воспользоваться DisplayPort'ом.

Мне сразу вспомнилась видеокарта ATI Radeon HD 5870 Eyefinity 6 Edition. Это была самая первая видеокарта с поддержкой такого громадного количества мониторов, это был прорыв. В тот момент мне посчастливилось протестировать эту видеокарту сразу после выхода. Впечатления были самые что ни на есть отличные. Как сейчас помню, неудобства доставляли только рамки мониторов, но и то спустя минут 30 я перестал обращать на них внимание.

Видеокарта ASUS HD 7970 DirectCU II TOP. Видеовыходы

На этой фотографии предлагаю оценить вам толщину металлического кожуха. Поверьте, руками его просто так не сломать, максимум, погнете.

Видеокарта ASUS HD 7970 DirectCU II TOP. Вид сбоку

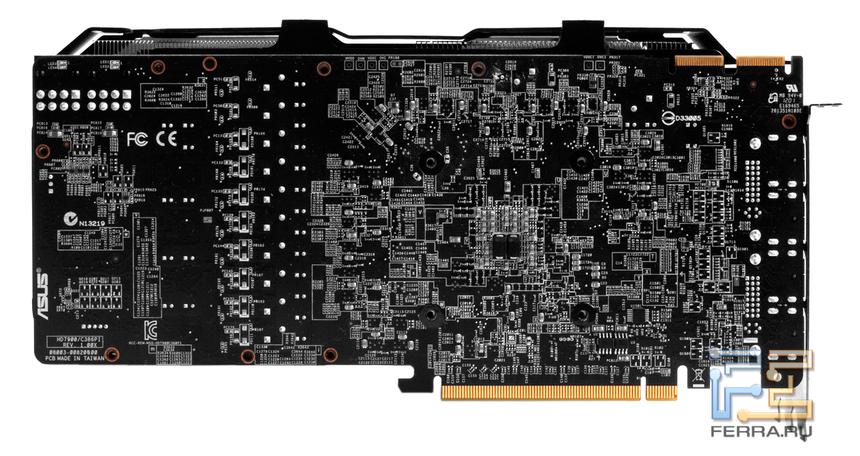

После удаления металлической пластины с обратной стороны видеокарты найти что-то стоящее и интересное не удалось.

Видеокарта ASUS HD 7970 DirectCU II TOP с удаленным бэкплейтом

Как и предполагалось, система охлаждения очень серьезная. Медные трубки напрямую контактируют с видеопроцессором. Медных трубок, кстати, шесть штук, и это очень хорошо. Диаметр трубок 6 мм.

Радиатор не един, он разбит на две секции. Через одну секцию проходит четыре теплотрубки, а через другую две оставшиеся, соответственно. С микросхемами видеопамяти СО контактирует через термопрокладки.

Демонтированная система охлаждения

Вот мы и добрались до основных прелестей видеокарты. Печатная плата действительно подверглась сильной переработке относительно референса. В центре расположился сам GPU. Вокруг него двенадцать микросхем видеопамяти. Подсистема питания насчитывает десять фаз для GPU и две фазы для VRAM. Это круто. Управляет всем этим великолепием цифровой контроллер Digi+.

Печатная плата выглядит действительно очень достойно и качественно. Видно, что на продукте не экономили. Вероятно, на данной плате будет поставлено немало рекордов по разгону.

Видеокарта ASUS HD 7970 DirectCU II TOP с демонтированной СО

Производитель микросхем видеопамяти, конечно же, Hynix. Стандарт GDDR5, маркировка H5GQ2H24MFR R0G.

Микросхема видеопамяти Hynix

Микросхема видеопамяти Hynix

Контроллер Digi+

Контроллер Digi+

На карте присутствует переключатель между микросхемами BIOS. Это поможет вам, если вы хотите использовать два профиля, один условно-дефолтный, а другой для разгона. Первый BIOS изменить нельзя, это исключает возможность полного выхода из строя видеокарты.

Разгон ASUS HD 7970 DirectCU II TOP

Несмотря на то, что видеокарта ASUS HD 7970 DirectCU II TOP изначально разогнана с завода, мы попробуем еще увеличить тактовую частоту GPU и видеопамяти. Разгон будет производиться без какого-либо увеличения подаваемого напряжения. Никаких изменений, кроме тактовой частоты, произведено не будет.

Характеристики ASUS HD 7970 DirectCU II TOP в дефолте

Характеристики ASUS HD 7970 DirectCU II TOP в номинале

Дефолтная тактовая частота видеопроцессора составляет 1000 МГц. Видеопамять функционирует на 1400 (5600) МГц.

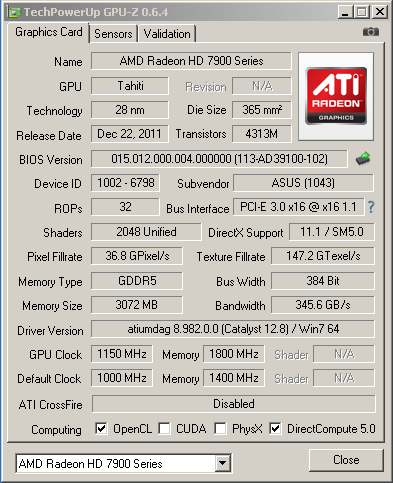

Характеристики ASUS HD 7970 DirectCU II TOP в разгоне

Характеристики ASUS HD 7970 DirectCU II TOP в разгоне

Видеокарта смогла стабильно функционировать на 1150 МГц по видеопроцессору и 1800 (7200) МГц по видеопамяти. Учитывая отсутствие увеличения напряжения, это хороший результат. К тому же, необходимо помнить, что дефолтная частота для этого GPU составляет 925 МГц.

Мощная подсистема питания обеспечит большую стабильность при экстремальном разгоне. Переработанная подсистема питания не обозначает, что видеокарта сможет брать нереальные частоты в обычных условиях, это необходимо понимать. Все же этот продукт рассчитан на тех, кто знает, что с ним нужно делать.

Таблица технических характеристик

AMD Radeon HD 7970ASUS HD 7970 DirectCU II TOPAMD Radeon HD 7970 GHz Edition
ЯдроTahitiTahitiTahiti
Количество транзисторов, млрд. шт4.34.34.3
Техпроцесс, нм282828
Количество потоковых процессоров204820482048
Количество блоков (ROPs)323232
Частота ядра, МГц92510001050
Шина памяти, бит384384384
Тип памятиGDDR5GDDR5GDDR5
Объем памяти, Мбайт307230723072
Частота памяти, МГц550056006000
Поддерживаемая версия DirectX11.111.111.1
Стоимость, руб13 00015 00016 000

Разница со стоковым вариантом изначально не слишком велика. Посмотрим, что видеокарта покажет в разгоне. А так, разница получается в +75 МГц по GPU и +100 МГц по VRAM. Стоимость практически подобралась к стоковой AMD Radeon HD 7970 GHz Edition. Однако, выгодней будет купить все же ASUS HD 7970 DirectCU II TOP, так как это тоже самое, только с очень качественной доработкой. Видеокарта AMD Radeon HD 7970 GHz Edition отличается от обычной только слегка увеличенными тактовыми частотами и ощутимо возросшим ценником.

Конкуренты и аналоги

HIS IceQX2 HD7970

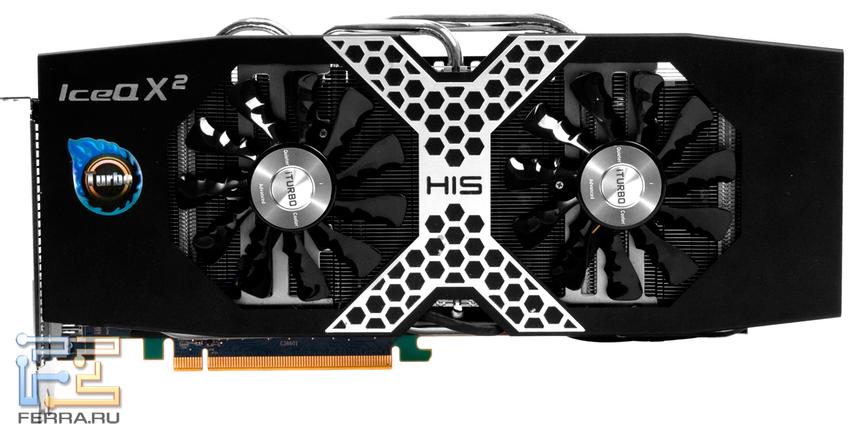

Видеокарта HIS IceQX2 HD7970

С данной видеокартой мы уже знакомились. Она оснащается альтернативной системой охлаждения и работает на повышенных частотах. Частота видеопроцессора даже чуть больше, чем у нашего подопытного — 1050 МГц. Тактовая частота видеопамяти аналогичная — 1400 (5600) МГц. Видеокарта получила очень высокую оценку за совокупность своих качеств.

ASUS ROG MATRIX HD 7970 GHz Platinum Edition

Видеокарта ASUS ROG MATRIX HD 7970 GHz Platinum Edition

На данный момент найти эту видеокарту в продаже не получится, её еще просто нет. Тактовая частота видеопроцессора 1100 МГц, видеопамяти — 6600 МГц. Более того, видеокарты серии MATRIX всегда отличались от своих собратьев не только частотами, но и применением в них самых современных разработок. Например, эта видеокарта может похвастать двадцатифазной подсистемой питания. Цена будет начинаться от 490 долларов. Это значит, что у нас стоимость будет, как обычно, космическая — около 20 000 рублей, и даже больше в первое время.

SAPPHIRE HD 7970 6GB TOXIC Edition

Видеокарта SAPPHIRE HD 7970 6GB TOXIC Edition

Тоже очень интересная видеокарточка. Она оснащается альтернативной системой охлаждения, которая, кстати, занимает три слота. Работает на повышенных тактовых частотах (1100 МГц для GPU и 6000 МГц для VRAM). Объем видеопамяти увеличен с трех гигабайт до шести. Я не уверен, что из этого выйдет толк, но все равно приятно. Но и это еще не все. На видеокарте присутствуют две микросхемы BIOS, после активации которой видеокарта сама разгонится до 1200 МГц по видеопроцессору и 6400 МГц по видеопамяти. Стоимость на данный момент не известна.

Тестовый стенд

  • Процессор — Intel Core i7 3570K. Тактовая частота 3,4 ГГц, кэш 6 Мбайт L3
  • Материнская плата — ASUS P8Z77-V Pro (LGA 1155)
  • Система охлаждения — Thermaltake Frio
  • Термоинтерфейс — Arctic Silver 5
  • Оперативная память — Corsair XMS3 1600 МГц, 9-9-9-24, 2x4 Гбайт (Dual channel)
  • Жесткий диск — Intel SSD 320 Series, 160 Гбайт
  • Блок питания — Corsair HX850W
  • Монитор — Dell U2711b, 2560 х 1440
  • Операционная система — Windows 7, x64
  • Видеодрайверы — 12.8

Результаты тестирования

Так как с возможностями видеокарты HD 7970 мы уже знакомились более подробно, то в этот раз проведем несколько показательных тестов. Разрешений будет два: 2560х1440 и 1920х1080. Все настройки качества, как обычно, на максимуме.

Результаты тестирования 3DMark 11

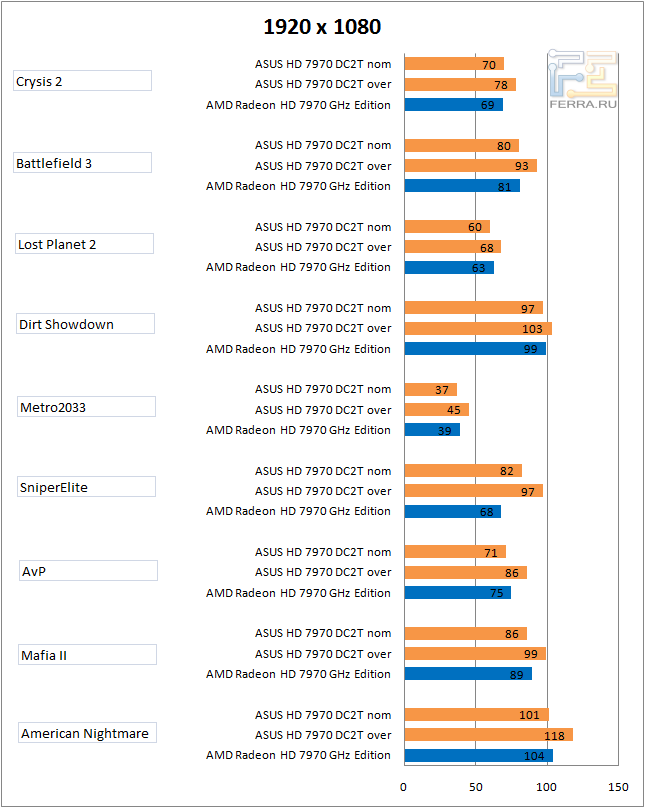

Результаты тестирования в разрешении 1920 х 1080

Результаты тестирования в разрешении 2560 х 1440

Заключение

Видеокарта ASUS HD7970 DirectCU II TOP показала себя очень хорошо. Начнем с того, что это продукт высокого класса, над которым компания ASUS явно поработала. Видеокарту приятно держать в руках как собранную, так и разобранную. Система охлаждения действительно очень тихая и производительная. Разгон оказался не очень высоким, но видеокарта явно «затачивалась» под экстремальные условия. Вероятно, она сможет раскрыть свои способности при отрицательных температурах, когда менее подготовленные видеокарты уже не будут справляться. Качество продукта вполне оправдывает стоимость. Если вы любитель видеокарт AMD Radeon, то её можно смело порекомендовать к покупке.
