Компактный максимум: материнская плата ASUS Maximus V Gene

Если вам требуется собрать мощный компьютер небольших размеров, и при этом нет нужды в шести-семи слотах расширения, есть смысл приглядеться к материнским платам MicroATX. В данной статье речь пойдёт о ASUS Maximus V Gene, представительнице линейки ROG на платформе LGA1155 с набором системной логики Intel Z77 Express.

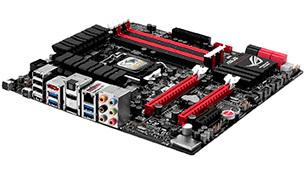

Компактный максимум: материнская плата ASUS Maximus V Gene

Раньше MicroATX продукты были символом бюджетности и подвергались максимальному «урезанию» в возможностях, но сейчас есть из чего выбрать. Особенно на данном поприщё преуспели в ASUS, стабильно представляя материнские платы с обозначением Gene (и, соответственно, с форм-фактором MicroATX) в линейке своих старших игровых продуктов Republic of Gamers.

Технические характеристики ASUS Maximus V Gene

Поддерживаемые процессорыIntel Socket 1155 for 3rd/2nd Generation Core i7/Core i5/Core i3/Pentium/Celeron Processors Поддерживает Intel® Turbo Boost Technology 2.0
Системная шина, частотаDMI, 5000 МГц
Системная логикаIntel Z77
Поддерживаемая оперативная память4 x 240-pin DDR3 DIMM, двухканальный режим, до 32 Гбайт при частоте 1066\1333\1600\1866 (разгон)\2133 (разгон)\2200 (разгон)\2400 (разгон)\ 2600 (разгон)\ 2666 (разгон) МГц
Слоты расширения1 x PCIe 3.0/2.0 x16
1 x PCIe 3.0/2.0 x8
1 x PCIe 2.0 x4
1 x mini-PCIe 2.0 x1
Поддержка Multi-GPUSLI и CrossFireX, возможность работы слотов по формуле 8+8 3.0
Поддержка SATA/RAIDIntel Z77
2 x SATA 6 Гбит/с
2 x SATA 3 Гбит/с
1 x mini-SATA 3 Гбит/с
Raid 0, 1, 5, 10
ASMedia ASM1061
2 x SATA3 6.0 Гб/с
Поддержка eSATA1 x eSATA 3 Гбит/с (Intel Z77)
Поддержка FDD/IDEНет
СетьIntel WG82579V Gigabit LAN
АудиоSupremeFX III built-in 8-Channel High Definition Audio CODEC
Output Signal-to-Noise Ratio (A-Weighted): 110 dB
Output THD+N at 1kHz: 95 dB
Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking
Audio Feature:
SupremeFX Shielding Technology
Blu-ray audio layer Content Protection
1500 uF Audio Power Capacitor
Creative ALchemy
Gold-plated jacks
EAX® Advanced™ HD 5.0
X-Fi® Xtreme Fidelity
THX® TruStudio PRO
Optical S/PDIF out port(s) на задней панели
USB 2.08x USB 2.0 (Intel Z77)
USB 3.04x USB 3.0 (Intel Z77) 2x USB 3.0 (ASMedia ASM1042)
IEEE-1394Нет
Системный мониторингNuvoton NCT6779D
Питание материнской платыATX 24-pin, 8-pin ATX 12V
Разъемы задней панели1x DisplayPort
1x HDMI
1x eSATA 3 Гбит/с
1x RJ45
4x USB 3.0
4x USB 2.0
1x Оптический SPDIF
6x 3.5-мм mini-jack
1x Кнопка USB BIOS Flashback
1x Кнопка ASUS ROG Connect
Разгонные функцииmPCIe Combo (mPCIe/mSATA combo card)
ROG Connect:
RC Diagram
RC Remote
RC Poster
GPU TweakIt
Extreme Engine Digi+ II:
8 -phase CPU power design + 4 -phase iGPU power design
2 -phase QPI/DRAM power design
ProbeIt
UEFI BIOS features:
ROG BIOS Print
GPU.DIMM Post
GameFirst
iROG
Extreme Tweaker
Loadline Calibration
USB BIOS Flashback
Overclocking Protection:
ASUS C.P.R.(CPU Parameter Recall)
ОсобенностиASUS Hybrid Processor — TurboV EVO:
CPU Level Up
ASUS EPU:
EPU
ASUS Exclusive Features:
AI Suite II
Ai Charger+
USB 3.0 Boost
Disk Unlocker
ASUS EZ DIY:
ASUS O.C. Profile
ASUS CrashFree BIOS 3
ASUS EZ Flash 2
ASUS Q-Design:
ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED)
ASUS Q-Slot
ASUS Q-DIMM
ASUS Q-Connector
Размеры, мм244 x 244
Форм-факторMicroATX

Упаковка и комплектация

Так как материнская плата небольшая по размерам, то и размеры коробки меньше, нежели у полноразмерных ATX плат. Оформление типично для продуктов серии Republic of Gamers, превалируют агрессивные красные тона, а большую часть коробки занимает надпись с названием платы.

Лицевая сторона коробки ASUS Maximus V Gene

Лицевая сторона коробки ASUS Maximus V Gene

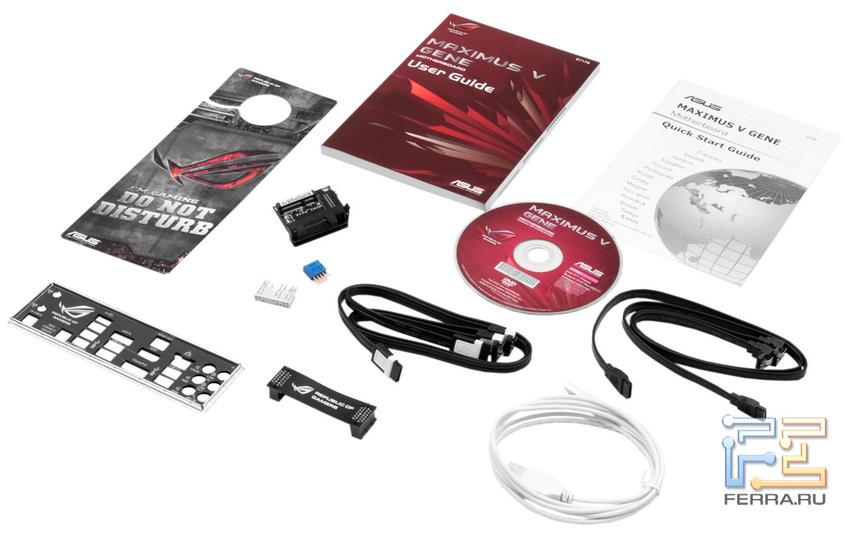

В комплект поставки входит:

  • Заглушка на заднюю панель;
  • Шесть SATA-кабелей, четыре из которых заявлены как SATA 6 Гбит/с, и ещё два — как SATA 3 Гбит/с, что полностью соответствует количеству и скорости портов на плате;
  • Гибкий 2-way мост SLI;
  • Переходник ASUS Q connector;
  • USB кабель, предназначенный для подключения ROG Connect;
  • Плата расширения с портами mini-SATA 3 Гбит/с и mini-PCIe;
  • Руководство пользователя;
  • Диск с программным обеспечением и драйверами.
Комплект поставки ASUS Maximus V Gene

Комплект поставки ASUS Maximus V Gene

В комплекте поставки присутствует всё необходимое, не пожадничал производитель на кабелях SATA, присутствует специальный кабель, необходимый для работы ROG Connect, да и переходник ASUS Q connector лишним явно не будет. Придраться можно разве что к отсутствию CrossFireX моста.

Дизайн и особенности платы

Материнская плата выполнена в размерах форм-фактора MicroATX (244x244 мм) и выглядит необычно. Причиной тому сочетание малых размеров и хорошей оснащённости. Использован неслабый преобразователь питания процессора, внушают доверие крупных радиаторы системы охлаждения, причём пара их, расположенных вокруг процессорного разъёма, соединена тепловой трубкой. Да и в целом, плата усеяна разнообразными контроллерами, портами и колодками для подключения различных интерфейсов, свободного места на ней практически нет.

Лицевая сторона материнской платы ASUS Maximus V Gene

Лицевая сторона материнской платы ASUS Maximus V Gene

Среди «оснащения» можно отметить наличие кнопок включения/перезагрузки системы, индикатора POST-кодов, а также точек замера напряжений, что является прерогативой оверклокерских решений и намекает на одну из областей применения материнской платы. К слову, Maximus V Gene действительно можно обнаружить во многих стендах-рекордсменах.

Под оперативную память распаяно четыре слота, которые традиционно для большинства материнских плат ASUS оснащены защёлками только сверху. Не сказать, чтобы такие защёлки были удобны в использовании, но в случае с Maximus V Gene использование их позволило сохранить доступ к слотам оперативной памяти при установленном в систему графическом адаптере.

Производителем заявлены режимы работы DDR3 1066\1333\1600\1866 (разгон)\2133 (разгон)\2200 (разгон)\2400 (разгон)\2600 (разгон)\2666 (разгон); режимы с частотами 2200 МГц и выше доступны только при использовании процессоров Ivy Bridge, что является особенностью их контроллера памяти. Максимальной частотой памяти для Sandy Bridge является отметка в 2133 МГц. Максимальный поддерживаемый объём памяти составляет 32 Гбайта, так что материнская плата поддерживает 8 Гбайт модули.

Для активации двухканального режима необходимо устанавливать модули в слоты одинакового цвета, то есть через слот. В случае использования двух модулей производитель рекомендует устанавливать память в слоты красного цвета для обеспечения наибольшей совместимости. При использовании одной планки памяти лучше задействовать слот 2.

С обратной стороны материнской платы можно обнаружить маркировку Foxconn на процессорном разъёме, а также крепление радиаторов системы охлаждения на подпружиненных винтах.

Обратная сторона материнской платы ASUS Maximus V Gene

Обратная сторона материнской платы ASUS Maximus V Gene

Интересно, что оба полноразмерных X16 порта распаяны целиком, несмотря на то, что второй порт может работать только с восемью линиями PCI Express.

Конфигурация слотов расширения сверху вниз:

  • PCI-E X16 3.0
  • ----пустое пространство---
  • PCI-E X8 3.0
  • PCI-E X4 2.0

На материнской плате в наличии три слота расширения, хотя расположены они на пространстве четырёх портов. Пустое пространство можно обнаружить под верхним PCI-E X16. С учётом того, что это пространство почти всегда перекрывается системой охлаждения видеокарты, такая конфигурация не вызывает нареканий. К тому же из-за оснащённости платы для лишнего слота расширения просто нет места, можно было бы попытаться «втиснуть» сюда разве что PCI-E X1. Несмотря на поддержку SLI и CrossFireX, расположение слотов расширения всё же больше оптимизировано под использование одного графического адаптера, ибо PCI-E слоты не разнесены на достаточное расстояние. Да и в целом, для Multi-GPU конфигураций материнские платы форм-фактора MicroATX очень редко выбирают.

Два графических порта берут своё начало от процессора, в то время как PCI-E X4 — от набора системной логики Intel Z77 Express. Что интересно, порт PCI-E X4 является «открытым», соответственно, в него можно устанавливать и полноразмерные X16 платы.

Так как у процессоров Sandy Bridge/Ivy Bridge в наличии только шестнадцать линий PCI Express, то для деления линий на два порта используются четыре микросхемы-свитча ASMedia ASM1480.

PCI-E свитч ASMedia ASM1480

PCI-E свитч ASMedia ASM1480

PCI-E свитч ASMedia ASM1480

Недалеко от правого нижнего угла материнской платы расположено шесть SATA портов.

ASUS Maximus V Gene, порты SATA

ASUS Maximus V Gene, порты SATA

Четыре из шести портов (два SATA 6 Гбит/с и два SATA 3 Гбит/с) реализованы с помощью системной логики Intel Z77 Express, ещё два SATA 6 Гбит/с порта — силами стороннего контроллера, а именно ASMedia ASM1061.

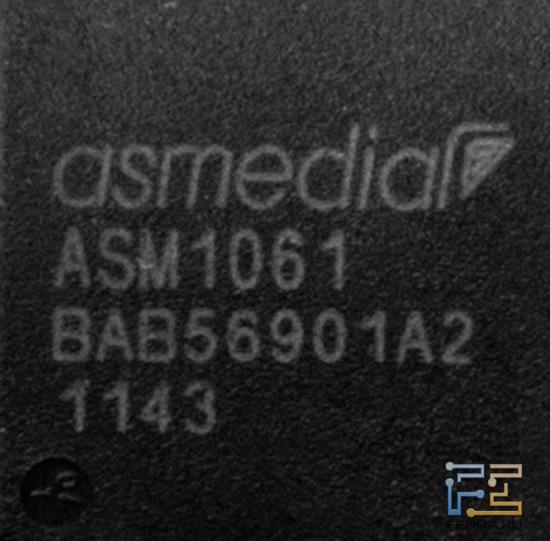

SATA контролер ASMedia ASM1061

SATA контролер ASMedia ASM1061

SATA контролер ASMedia ASM1061

Порты, относящиеся к контроллеру ASMedia, находятся на фото слева. Опытный пользователь может поинтересоваться о причинах неполного использования возможностей Intel Z77, на деле же один из двух оставшихся портов доступен в виде eSATA на задней панели материнской платы, а второй реализован на плате расширения в виде порта mini-SATA.

В нижней части материнской платы нашлось место для кнопок включения/перезагрузки системы.

ASUS Maximus V Gene, кнопки включения/перезагрузки системы

ASUS Maximus V Gene, кнопки включения/перезагрузки системы

Наличие данных кнопок существенно упрощает работу с системой, собранной вне корпуса системного блока.

Ещё одна интересная кнопка расположена рядом со слотами оперативной памяти.

ASUS Maximus V Gene, кнопка GO Button

ASUS Maximus V Gene, кнопка GO Button

Это кнопка GO Button, предназначенная для загрузки заранее приготовленного профиля настроек разгона уже после старта системы — при экстремальном разгоне штука полезная. Рядом с кнопкой расположились точки замера напряжений, которые в ASUS прозвали как ProbeIt.

Многие знают, что силами Intel Z77 Express поддерживается только четыре порта USB3.0, в то время как производители материнских плат стараются расширить данный функционал при помощи использования сторонних контроллеров. Так случилось и с Maximus V Gene, на которой в наличии шесть USB 3.0 портов. Два дополнительных порта обеспечиваются при помощи контроллера ASMedia ASM1042:

USB 3.0 контролер ASMedia ASM1042

USB 3.0 контролер ASMedia ASM1042

USB 3.0 контролер ASMedia ASM1042

Два порта от контроллера ASMedia расположены на задней панели материнской платы, в то время как порты от Intel Z77 расположены в двух местах — пара портов находится на задней панели, ещё два расположены в виде колодки для подключения корпусных портов.

В качестве звукового кодека используется решение с громким названием SupremeFX III.

Встроенный звук — Realtek ALC898

Встроенный звук — Realtek ALC898

Вероятнее всего, используемый кодек — VIA VT2020.

В качестве сетевого контроллера используется Intel WG82579V.

Сетевой контролер Intel WG82579V

Сетевой контролер Intel WG82579V

Сетевой контролер Intel WG82579V

На задней панели ASUS Maximus V Gene расположены:

  • 1 x DisplayPort;
  • 1x HDMI;
  • 1x eSATA 3 Гбит/с;
  • 1x LAN;
  • 4 x USB 3.0;
  • 4 x USB 2.0;
  • 1 x Оптический SPDIF;
  • 1 x Кнопка USB BIOS Flashback;
  • 1x Кнопка ASUS ROG Connect;
  • 6 x 3.5-мм mini-jack.
Задняя панель материнской платы ASUS Maximus V Gene

Задняя панель материнской платы ASUS Maximus V Gene

В конфигурации портов на задней панели не хватило места для привычных графических портов D-Sub и DVI, в остальном каких-либо претензий нет, USB портов в достатке, да и eSATA нашелся, что, несомненно, плюс.

Материнская плата ASUS Maximus V Gene

Материнская плата ASUS Maximus V Gene

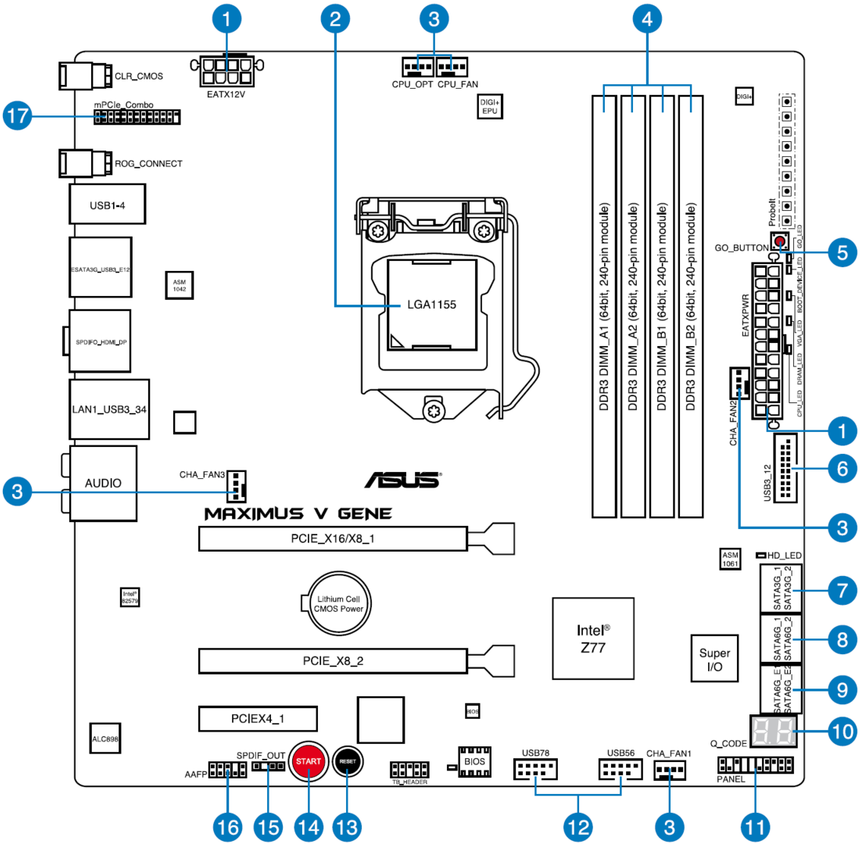

Расположение элементов материнской платы ASUS Maximus V Gene

Расположение элементов материнской платы ASUS Maximus V Gene

1.Power connectors (24-pin EATXPWR, 8-pin EATX12V)
2.LGA1155 CPU socket
3.CPU, and chassis fan connectors (4-pin CPU_FAN, 4-pin CPU_OPT, 4 pin CHA_FAN1-3)
4.DDR3 DIMM slots
5.GO button
6.USB 3.0 connector (USB3_12)
7.Intel Z77 Serial ATA 3.0 Gb/s connectors (7-pin SATA3G_1/2 black)
8.Intel Z77 Serial ATA 6.0 Gb/s connectors (7-pin SATA6G_1/2 red)
9.ASMedia Serial ATA 6.0 Gb/s connectors (7-pin SATA6G_E1/E2 red)
10.Debug LEDs
11.System panel connector (20-8 pin PANEL)
12.USB 2.0 connectors (10-1 pin USB56, 10-1 pin USB78)
13.Reset Switch
14.Start Switch
15.Digital audio connector (4-1 pin SPDIF_OUT)
16.Front panel audio connector (10-1 pin AAFP)
17.mPCIe Combo header (26-1 pin mPCIe_Combo)

Интересно, что несмотря на наличие индикатора POST-кодов, на схеме можно обнаружить несколько дополнительных диагностических светодиодов под названиями CPU_LED, DRAM_LED, VGA_LED и BOOT_DEVICE_LED, поочерёдно загорающиеся и гаснущие при процедуре старта системы. Также рядом есть светодиод с названием GO_LED, который загорается при активации отдельного профиля настроек после нажатия на одноимённую кнопку.

Расположение разъёмов для подключения вентиляторов у Asus Maximus V Gene

Расположение разъёмов для подключения вентиляторов у Asus Maximus V Gene

Возможности BIOS Setup

На ASUS Maximus V Gene используется UEFI с графической оболочкой. Разрешение экрана — 1024x768. Традиционно для ASUS, UEFI меню разбито на два основных режима работы, EZ Mode и Advanced Mode. Так как содержимое раздела EZ Mode давно унифицировано, то начнём рассмотрение перечня настроек непосредственно из режима в Advanced Mode.

Как и у всех других плат линейки Republic of Gamers, при входе в режим Advanced Mode первым делом взгляду предстаёт подраздел настроек разгона под названием Extreme Tweaker.

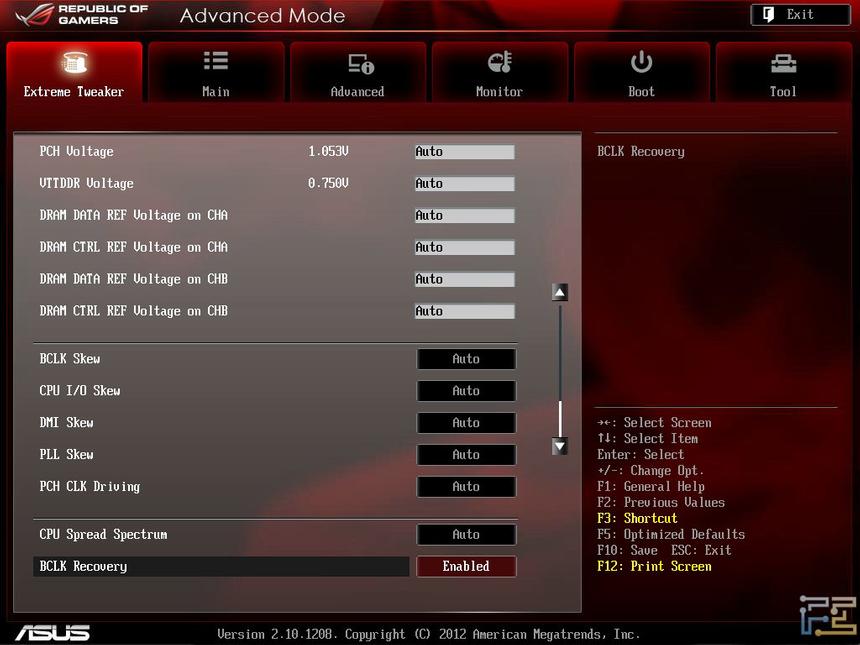

ASUS Maximus V Gene UEFI, меню Extreme Tweaker

ASUS Maximus V Gene UEFI, меню Extreme Tweaker

ASUS Maximus V Gene UEFI, меню Extreme Tweaker

ASUS Maximus V Gene UEFI, меню Extreme Tweaker

ASUS Maximus V Gene UEFI, меню Extreme Tweaker

ASUS Maximus V Gene UEFI, меню Extreme Tweaker

ASUS Maximus V Gene UEFI, меню Extreme Tweaker

ASUS Maximus V Gene UEFI, меню Extreme Tweaker

Перечень настроек настолько велик, что только основное меню Extreme Tweaker занимает по ширине почти четыре экрана. Тут в наличии всё, что может понадобиться для полной реализации частотного потенциала процессора. Этому способствует и перечень доступных к изменению напряжений, и такие тонкие настройки, как, например, изменение задержек для отдельных шин.

Часть возможностей распределена по отдельным подразделам. В первую очередь, это настройки таймингов памяти, на вкладке Extreme Tweaker/DRAM Timing Control.

ASUS Maximus V Gene UEFI, меню Extreme Tweaker/DRAM Timing Control

ASUS Maximus V Gene UEFI, меню Extreme Tweaker/DRAM Timing Control

ASUS Maximus V Gene UEFI, меню Extreme Tweaker/DRAM Timing Control

ASUS Maximus V Gene UEFI, меню Extreme Tweaker/DRAM Timing Control

ASUS Maximus V Gene UEFI, меню Extreme Tweaker/DRAM Timing Control

ASUS Maximus V Gene UEFI, меню Extreme Tweaker/DRAM Timing Control

Перечень доступных к изменению таймингов, а также диапазон их регулировки, может предоставить любителям выжать максимум из системы при помощи тонкого подбора настроек немало бессонных ночей. Для ленивых же есть подраздел с выбором отдельных заранее приготовленных профилей настроек, с учётом особенностей конкретных микросхем памяти.

ASUS Maximus V Gene UEFI, меню Extreme Tweaker/DRAM Timing Control/Memory Presets

ASUS Maximus V Gene UEFI, меню Extreme Tweaker/DRAM Timing Control/Memory Presets

Если вспомнить перечень профилей, которые предлагались для Rampage IV Extreme, то прогресс очевиден: теперь есть профили настроек для оверклокерской памяти на базе популярных микросхем Elpida BBSE, причём в наличии отдельные профили для разного количества используемых модулей памяти. Не забыта на сей раз и «народная» память на микросхемах Samsung и Hynix. В общем, производитель постарался максимально облегчить жизнь конечному пользователю.

Ещё среди меню настроек разгона нельзя пройти мимо подраздела DIGI+ Power Control.

ASUS Maximus V Gene UEFI, меню Extreme Tweaker/ DIGI+ Power Control

ASUS Maximus V Gene UEFI, меню Extreme Tweaker/ DIGI+ Power Control

Тут собраны основные настройки управления преобразователями питания, такие как выбор режимов Load-Line Calibration, управление частотой работы цепей MOSFET для преобразователей питания CPU, CPU VTT и DRAM. Тут же присутствуют и настройки активности фаз питания и настройки защит по температуре/току потребления.

Остальные подразделы меню разгона не так интересны, так что перейдём к следующей вкладке Advanced Mode, а именно к Main.

ASUS Maximus V Gene UEFI, меню Main

ASUS Maximus V Gene UEFI, меню Main

На материнских платах, не относящихся к линейке ROG, данная вкладка открывается первой. Здесь предоставляется основная информация о системе, а именно: об установленном процессоре и его текущей тактовой частоте, об установленной в систему оперативной памяти и её частоте, а также о версии прошивки материнской платы. Помимо всего прочего, в этом меню предоставляется возможность задания даты/времени и возможность выбора языка оболочки. В подменю Main/Security можно задать пароли на старт системы и на вход в UEFI меню.

Следующая вкладка — Advanced.

ASUS Maximus V Gene, меню Advanced

ASUS Maximus V Gene, меню Advanced

Данная вкладка разбита на несколько разделов, а именно: CPU Configuration, PCH Configuration, SATA Configuration, System Agent Configuration, USB Configuration, Onboard Device Configuration, APM и Network Stack. Перечень настроек в данных подменю практически ничем не отличается от других LGA 1155 материнских плат Asus, и особой необходимости в его рассмотрении нет.

Следующая вкладка — Monitor.

ASUS Maximus V Gene UEFI, меню Monitor

ASUS Maximus V Gene UEFI, меню Monitor

Традиционно для плат серии ROG, данное меню зачем-то разбито на подразделы. Отдельных подразделов удостоились списки со значениями измеряемых платой температур и напряжений, а также на отдельных вкладках разместились настройки управления скоростью вращения вентиляторов, и мониторинг скорости их вращения. Наверное, разумней было бы не городить огород, а реализовать все функции мониторинга в рамках одного раздела, как это сделано на обычных материнских платах ASUS.

Далее следует вкладка Boot.

ASUS Maximus V Gene UEFI, меню Boot

ASUS Maximus V Gene UEFI, меню Boot

В данном меню собраны основные настройки загрузки системы — такие как показ лого, показ сообщений об ошибках и режим UEFI включаемый при входе в оболочку (EZ Mode либо Advanced Mode). Также предоставляется возможность выбора приоритета загрузки системы с различных носителей информации.

Последняя вкладка UEFI — Tool.

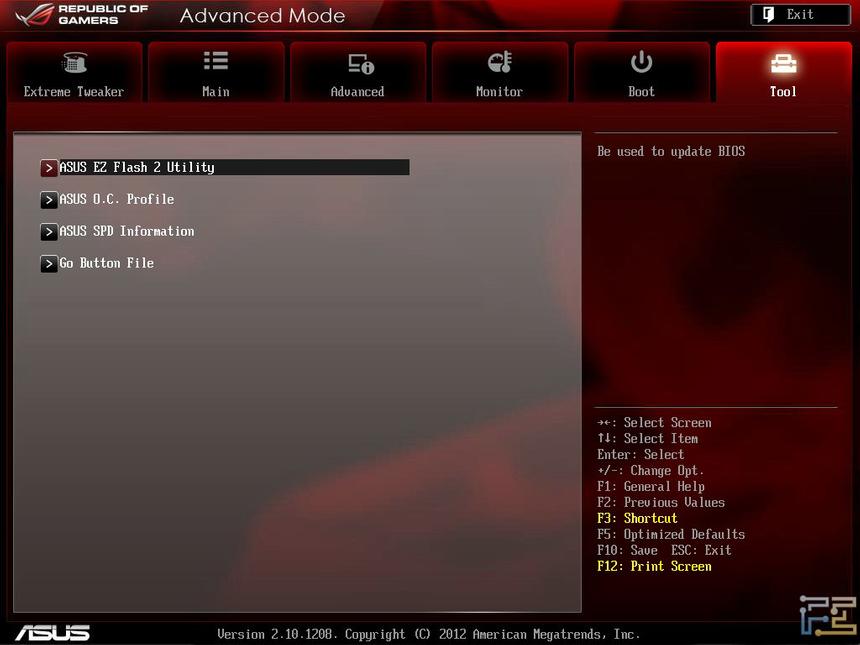

ASUS Maximus V Gene, меню Tool

ASUS Maximus V Gene, меню Tool

Здесь предоставлен перечень мини-утилит от ASUS: при помощи EZ Flash 2 Utility можно обновить программный код материнской платы, на вкладке O.C. Profile можно сохранять/загружать профили настроек системы, на вкладка SPD Information можно узнать информацию об установленных модулях оперативной памяти. Отличие материнской платы от многих других — наличие вкладки GO Button File, где задаётся отдельный профиль настроек, привязанный к кнопке, расположенной у модулей оперативной памяти.

Тестовый стенд

ASUS Maximus V Gene тестировалась в составе следующей конфигурации:

  • Процессор: Intel Core i7 3770K
  • Система охлаждения: Thermaltake Frio
  • Термоинтерфейс: Arctic Silver 5
  • Оперативная память: Corsair XMS3 1600 МГц, 9-9-9-24, 2х4Гбайт
  • Жесткий диск: Intel SSD 320 Series, 160 Гбайт
  • Блок питания: Corsair HX850W
  • Операционная система:Win7 x64

Разгон

В процессе тестирования материнская плата отличилась высокой «прытью», и если протестированная немногим ранее P8Z77 WS с коэффициентом умножения x46 была стабильна только в LinX, а в некоторых других тестах была стабильна только при коэффициенте умножения x45, то с ASUS Maximus V Gene всё же удалось стабилизировать систему при частоте работы процессора 4600 МГц.

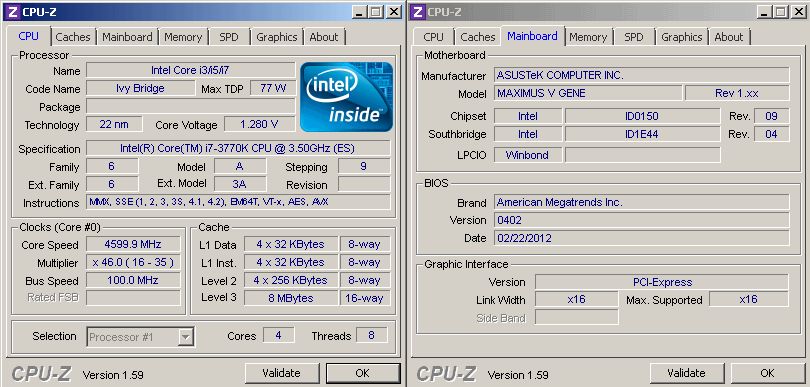

ASUS Maximus V Gene, разгон процессора

ASUS Maximus V Gene, разгон процессора

Разгон производился в режиме напряжения питания процессора offset +0.1v.

Что касается температурного режима, то температура радиаторов преобразователя питания даже под нагрузкой и при разгоне не превышала отметки в 40 градусов. В то же время чипсетный радиатор разогревался примерно до 41-42 градусов.

Результаты тестирования

Результаты тестирования ASUS Maximus V Gene в 3D Studio MAX

Результаты тестирования ASUS Maximus V Gene в 3D Studio MAX

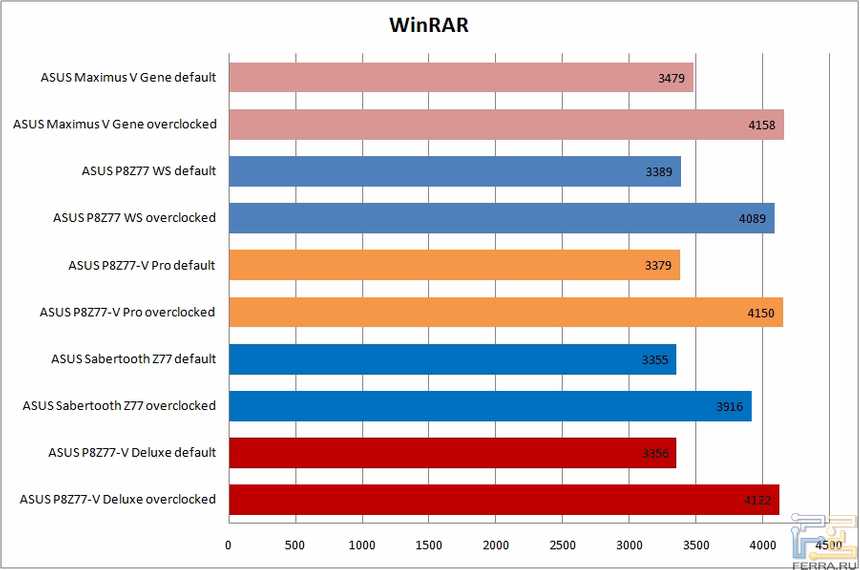

Результаты тестирования ASUS Maximus V Gene в WinRar

Результаты тестирования ASUS Maximus V Gene в WinRar

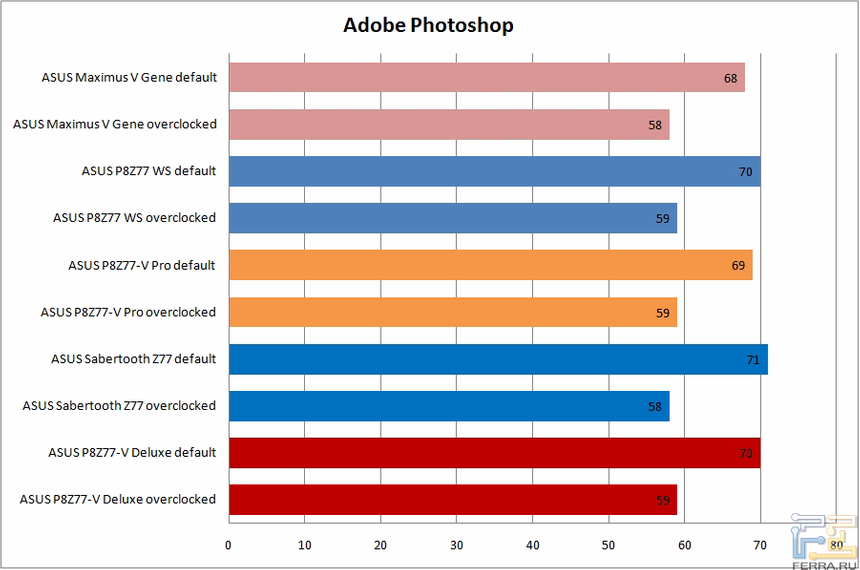

Результаты тестирования ASUS Maximus V Gene в Adobe Photoshop

Результаты тестирования ASUS Maximus V Gene в Adobe Photoshop

Результаты тестирования ASUS Maximus V Gene в Cinebench R11.5

Результаты тестирования ASUS Maximus V Gene в Cinebench R11.5

Результаты тестирования ASUS Maximus V Gene в 3D Mark 2011

Результаты тестирования ASUS Maximus V Gene в 3D Mark 2011

Результаты тестирования ASUS Maximus V Gene в Crysis 2

Результаты тестирования ASUS Maximus V Gene в Crysis 2

Как видите, «лишние» мегагерцы тактовой частоты работы процессора сказались на результатах ASUS Maximus V Gene, которая лидирует во всех тестовых приложениях.

Заключение

Удачная покупка

Удачная покупка

Подводя итоги по протестированной сегодня ASUS Maximus V Gene, хочется сказать, что, несмотря на скромный форм-фактор MicroATX, материнская плата ни в чём не уступает своим полноразмерным собратьям, показывая хорошие способности к разгону и хороший температурный режим. Не всем требуется большое количество слотов расширения или возможность использования Multi-GPU конфигураций, а платы серии Gene, как правило, дешевле своих полноразмерных собратьев. Материнская плата является хорошим наглядным пособием поговорки «мал, да удал».
