Настоящая домашняя рабочая станция. Обзор материнской платы ASUS P8C WS

Компания ASUS известна не только за счет своих, безусловно, богатых рядов материнских плат. Эта фирма выпускает огромное число и других комплектующих, а также ноутбуков, ультрабуков, мониторов и прочей готовой продукции. Но именно ASUS умеет делать интересные вещи, иногда откровенно рискуя. Например, у истоков современных нетбуков стояла именно эта компания, а остальные уже подтягивались после. Кроме того, в нынешней ситуации однообразия комплектующих немаловажную роль играют фирменные разработки дизайна печатных плат и технологий, коих у ASUS с большим запасом.

К чему это все? К тому, что материнская плата ASUS P8C WS — именно интересный, но довольно специфический продукт. Данная плата относится к серии Work Station, предназначенной, как несложно догадаться, для рабочих станций. Если вы попробуете найти такие «серверные» платы других производителей, то обнаружите, что их возможности, дизайн и вид довольно скудны. И правильно — это ведь инструмент, служащий определенной цели. Но дело в том, что многие специалисты сегодня могут позволить себе работать дома или заниматься частным бизнесом, и сами вольны выбирать себе составляющие рабочего системного блока, который в то же время является и домашним компьютером. Тестируемая плата метит именно в этот компромиссный сектор небольших домашних рабочих станций. Давайте разберем подробнее, что у нее есть для этих целей.

Материнская плата ASUS P8C WS

Устройство оценивается наравне со многими продвинутыми оверклокерскими платами и стоит около 7000 рублей. Это не очень много, но все же ощутимо выше цены продуктов средней руки. Упаковка при этом мало отличается от других «домашних» материнских плат.

Черный цвет глянцевой упаковки и характерный стилистический узор на заднем фоне похож на оформление многих других коробок ASUS. Среди логотипов поддерживаемых технологий и преимуществ мы встречаем редкие иконки совместимости со специфическими моделями процессоров и памяти, а также упоминания разработчика на то, что модель оптимизирована для работы с профессиональными пакетами приложений, например Photoshop, SolidWorks и так далее.

Как уже упоминалось, плата не ориентирована на энтузиастов (геймеров или оверклокеров), тем не менее, это не помешало ASUS добавить в стандартный комплект поставки несколько полезных и интересных аксессуаров:

• Руководство пользователя;
• Диск с драйверами и утилитами;
• Защитная заглушка на заднюю панель;
• 6х Интерфейсных SATA кабелей;
• Переходник питания Molex-SATA;
• Плата расширения USB 2.0, FireWire;
• Плата расширения COM;
• Диагностическая карта.

Начнем с того, что разработчик положил интерфейсных кабелей до полной комплектации всех портов SATA, не забыл и про переходник питания. На дополнительной панели с портами USB присутствует порт FireWire и, плюс ко всему, нашлось место для панели с COM портом. Интересно и то, что присутствует диагностическая карта. Обычно производители распаивают различные кнопки и индикаторы сразу на печатной плате, но в данном случае этого не требуется, поэтому диагностическая карта будет подключаться, скорее всего, исключительно в случае проблем с устройством. Карта дает доступ к кнопкам перезапуска и включения, а также имеет дисплей с индикатором кодов, помогающим определить причину возникших неполадок.

Наконец, добираемся до самого интересного — дизайна платы и ее особенностей. Может показаться, что это обычная материнская плата ASUS похожа на уровень «Pro» или «Premium», но есть очень много отличий. Для начала придется сделать небольшое «лирическое отступление», ведь на плате установлен набор логики Intel С216, а не набивший оскомину Z77 Express. Чипсеты серии Intel C200 предназначены для серверных продуктов и рабочих станций, а C216 является старшим в линейке и по своим обычным возможностям сильно похож на Intel Z77 Express. Примерное представление о возможностях данной логики можно получить, если взглянуть на официальную диаграмму:

В основном эта логика рассчитана на установку специфических плат для рабочих станций, совместно с процессорами серии Xeon и буферизированной оперативной памяти с поддержкой коррекции ошибок (ECC). А еще C216 до сих пор поддерживает PCI, в отличие от старших настольных аналогов. В данном случае чипсет оказался на плате ASUS, таким образом, все эти «плюшки» стали доступны и рядовому покупателю.

Именно так и есть: процессорное гнездо LGA 1155, установленное на P8C WS, может принять в себя все модели процессоров потребительского уровня (начиная с Celeron и заканчивая Core i7), а также процессоры Xeon серии E3-1200 V2. Данные CPU, основанные на Ivy Bridge, к слову, стоят-то не особо дорого (соразмерно аналогам потребительского сектора), так что это предложение наверняка заинтересует многих.

Справа от процессорного разъема находится четыре слота DIMM, принимающих в себя оперативную память, причем как обычную DDR3, так и серверную, буферизированную с коррекцией ошибок. Поддерживаются планки с эффективной частотой до 1600 МГц, но вообще плата позволяет использовать XMP профили, так что проблем с более быстрой памятью тоже не должно быть. Можно даже заставить Xeon работать с обычными планками DDR3, купленными на сдачу от приобретения платы.

Система питания у новинки неплохая, хоть и без изысков, рассчитывается по формуле 8+2 фазы и оснащается небольшими радиаторами. Больше фаз этой плате и не нужно: того, что есть, с избытком хватит для номинала при любом используемом процессоре. В свою очередь, разгон (в том числе «домашних» моделей с литерой «К» на конце) невозможен, да и попросту не нужен. Любой, кто захочет больше свободы опций такого рода, без труда найдет их на других моделях ASUS (за те же деньги или дешевле).

Слотов расширения тоже немало. Плата выполнена в форм-факторе ATX, что позволило установить целых шесть разъемов разных интерфейсов семейства PCI. Всего на ASUS P8C WS установлено четыре порта PCI Express x16, один порт PCI E X1 и один PCI. Присутствует поддержка CrossFire X, при этом синий и черный порты станут работать на х8 скоростях (при размещении в них пары видеокарт), а белые порты сами по себе могут позволить работу только с х4 скоростями.

Среди внутренних портов, размещенных по краям материнской платы, мы отмечаем: USB 2.0 и 3.0 порты, COM, LPT, IEEE 1394a и — внезапно! — пару распаянных внешних портов USB 2.0. Не совсем понятно, в какой ситуации они могут пригодиться (при наличии многих выходов на задней панели), но они есть.

Про разъемы SATA сказать толком нечего, так как они сконфигурированы в обычном виде: 4х порта работают на скоростях SATA II и 2х порта (белые) работают на 6 Гбит/с, все они обеспечиваются набором логики, а других нет. На мой взгляд, для платы класса Work Station не помешала бы пара дополнительных портов, но это уже придирки.

Вся задняя панель заполнена различными разъемами, выходами и портами, среди которых:

• 1x PS/2 совмещенный;
• 4x USB 2.0;
• 2x USB 3.0;
• 2x RJ 45 (LAN);
• 1x IEEE 1394a;
• 1x DVI-I;
• 6x Audio jack(s);
• 1x Optical S/PDIF;
• 1x Coaxial S/PDIF

Конечно, мы отмечаем, прежде всего, порты IEEE 1394a и две гигабитные сетевые карты, да еще и не Realtek, а Intel. Кроме того, разработчик оснастил плату всеми аудиовыходами, которые можно встретить на других продуктах.

Распаянная микросхема Nuvoton NCT6776F является контроллером Multi-IO

Две микросхемы 82574L производства Intel дают жизнь паре гигабитных RJ 45 разъемов на задней панели.

За работу порта видеовыхода для интегрированной графики отвечает контроллер ASMedia ASM1442.

Встроенный звук обеспечивается кодеком ALC892 компании Realtek.

BIOS материнской платы ASUS P8C WS

Несмотря на специфическую серию, BIOS данной материнской платы мало чем отличается в своем оформлении и возможностях, особенно если его сравнивать с другими устройствами все той же ASUS. С некоторыми оговорками, разумеется.

Основная вкладка опций BIOS предлагает выбрать язык и ознакомиться с краткой информацией о процессоре, памяти и дате.

Во вкладке AI Tweaker мы привыкли видеть собранные опции для разгона процессора. В данном случае тут таких опций нет, хотя для оперативной памяти все еще можно подобрать частоты или тайминги; кроме того, остались доступны основные опции напряжения питания различных узлов. Отсюда же есть выход к дополнительным опциям питания процессора.

Вкладка Advanced служит для общих настроек всего остального оборудования, контроллеров, портов, режимов. Тут можно настроить опции процессора, контроллера SATA, графического ядра и прочее.

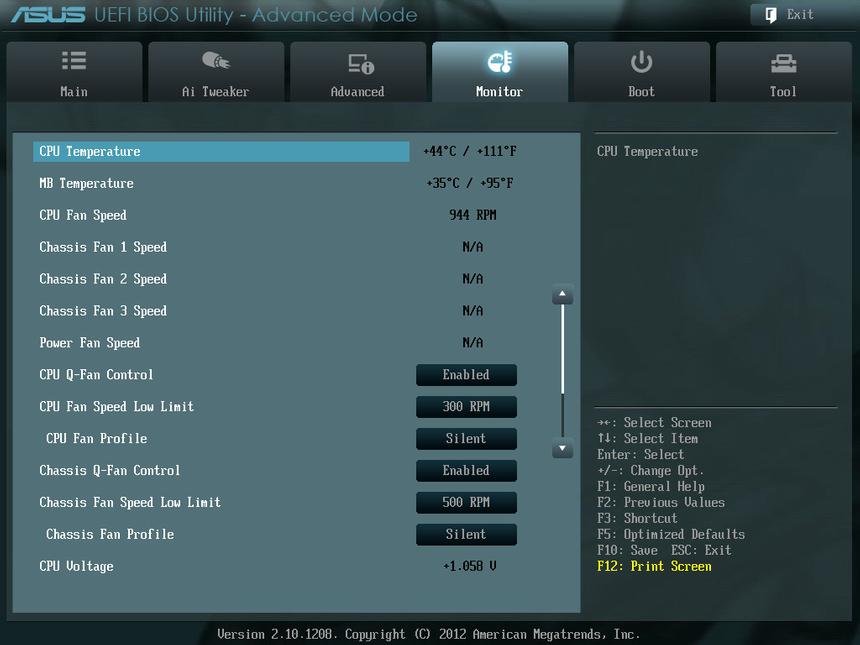

Весь системный мониторинг температур и настройка кулеров осуществляется на вкладке Monitor.

Следующая вкладка — Boot — управляет настройками запуска и приоритетом накопителей. Тут же можно дополнительно выбрать некоторые второстепенные опции, например, отключить картинку, выводящуюся в самом начале запуска системы при прохождении POSTа.

Заключительная вкладка Tool дает возможность использовать некоторые встроенные «фишки», например, удобный прошивальщик для BIOS или профили для разгона (в данном случае, разгона памяти) и другое.

Плата сделана качественно и хорошо, нет никаких особых нареканий в дизайне печатной платы или опций BIOS. Все это оценивается с оглядкой на направленность платы, не предназначенной толком для геймеров или энтузиастов разгона. Настал черед тестов.

Таблица технических характеристик

Тестовый стенд

• Процессор — Intel Core i7 3770K
• Видеокарта — Radeon HD 7950
• Система охлаждения — Thermaltake Frio
• Термоинтерфейс — Arctic Silver 5
• Оперативная память — Corsair XMS3 1600 МГц, 9-9-9-24, 2х8Гбайт
• Жесткий диск — Plextor M3 Pro 256 Гбайт
• Блок питания — Seasonic Platinum 1000W
• Монитор — Dell U2711b, 2560 x 1440
• Операционная система — Win 8 x64

Конкуренты и аналоги

Фактически у этого продукта мало конкурентов, потому что все платы ориентированы либо на потребительский сектор, либо на серверный. Если вам не нужна поддержка процессоров Xeon или буферизированной памяти, то конкурентом станет любая продвинутая плата с ценой примерно от 7000 рублей, а в эту категорию попадает ASRock Fatal1ty Z77 Professional.

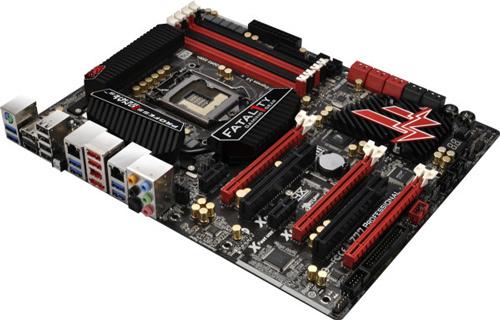

Материнская плата ASRock Fatal1ty Z77 Professional

Данная плата ориентирована в основном на геймеров, но, кроме этого, оборудована большим числом дополнительных портов, опций, разъемов, интерфейсов. Она поддерживает разгон и быструю память. Но надо понимать, что на ее месте может оказаться любое другое устройство.

Материнская плата Supermicro X9SAE-V

Если же вам действительно необходима рабочая станция, то стоит поискать устройства на базе того же набора логики Intel C216, например, Supermicro X9SAE-V.

Новинка во многом похоже на тестируемую сегодня плату ASUS, хотя и выглядит гораздо менее презентабельно и стоит даже немного дороже, не говоря уже о меньшей доступности.

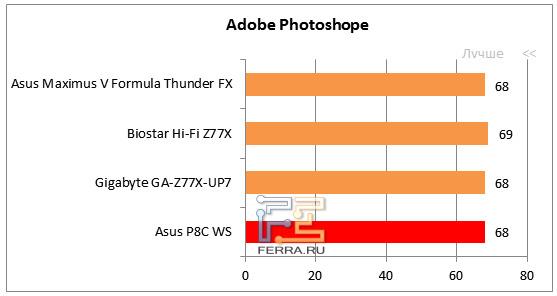

Результаты тестирования

При прохождении тестов не было выявлено каких-то проблем или сбоев, а, учитывая отсутствие разгона, результаты получились более чем предсказуемыми.

Процессор Core i7-3770K работал в номинальном режиме, поэтому его эффективность полностью соответствует другим эталонным образцам и результаты расходятся в пределах погрешности.

Заключение

Можно смело сказать, что материнская плата ASUS P8C WS — «не для всех», в силу того, что основной контингент покупателей будет искать себе основу домашнего ПК. В результате такой пользователь возьмет либо плату дешевле, либо более навороченную по части опций и, соответственно, дороже. Энтузиаст тоже вынужден пройти мимо, так как возможность разгона отсутствует.

Но вот специалист, который знает, что ему нужно, и который хочет использовать пусть и частично серверные комплектующие (такие как специфическая буферизированная память или процессоры Intel Xeon)… — у такого почти не остается выбора. Либо ему придется собирать настоящий сервер, что по вполне понятным причинам может оказаться излишне накладным, либо пытаться справиться со своими задачами на потребительском «железе». Именно тут системная плата ASUS и приходит на помощь, предлагая настоящий, да и к тому же не такой дорогой компромисс. Таким образом, ASUS P8C WS будет отличным выбором для специалистов и профессионалов.
