Опубликовано 23 апреля 2012, 21:10

Тестирование материнских плат ASUS P8Z77-V Deluxe и ASUS Sabertooth Z77

После того, как в свет выходят новые процессоры, всегда появляется множество материнских плат. Это абсолютно естественно. Конечно, новые процессоры компании Intel поколения Ivy Bridge исключением не станут. Сегодня мы познакомимся с двумя материнскими платами компании ASUS на основе системной логики Z77: ASUS P8Z77-V Deluxe и ASUS Sabertooth Z77.
Тестирование материнских плат ASUS P8Z77-V Deluxe и ASUS Sabertooth Z77

На самом деле, все процессоры поколения Ivy Bridge устанавливаются в разъем LGA 1155, а это значит, что материнские платы предыдущего поколения будут с ними нормально работать. Так случается нечасто. Обычно, смена поколения процессоров тянет за собой и смену разъема и вообще всего-всего. Но в этот раз компания Intel пошла навстречу пользователям.

Начнем с материнской платы ASUS P8Z77-V Deluxe.

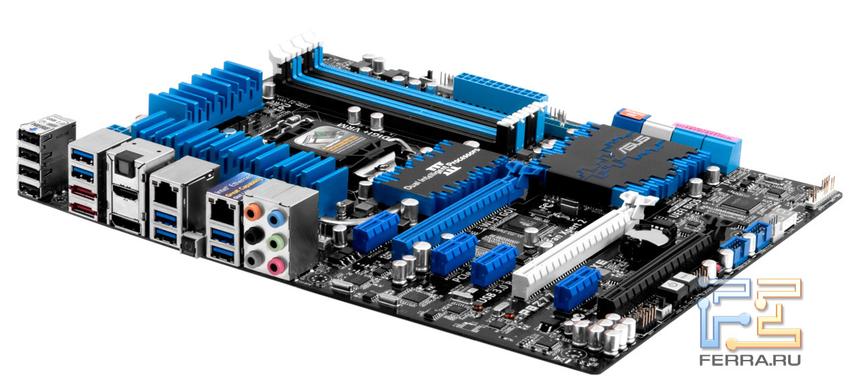

Материнская плата ASUS P8Z77-V Deluxe

Материнская плата ASUS P8Z77-V Deluxe

Материнская плата ASUS P8Z77-V Deluxe

Мы начнем изучение материнской платы с комплекта поставки, потом перейдем к техническим особенностям, и закончим кратким изучением основных параметров и возможностей BIOS.

Упаковка материнской платы ASUS P8Z77-V Deluxe

Упаковка материнской платы ASUS P8Z77-V Deluxe

Упаковка выполнена в привычном уже для всех материнских плат компании ASUS стиле: черная коробка с указанием модели яркого желтого цвета. Это, наверное, чтобы точно не ошиблись. Конечно же, логотипы фирменных технологий никуда не делись и занимают добрую часть упаковки.

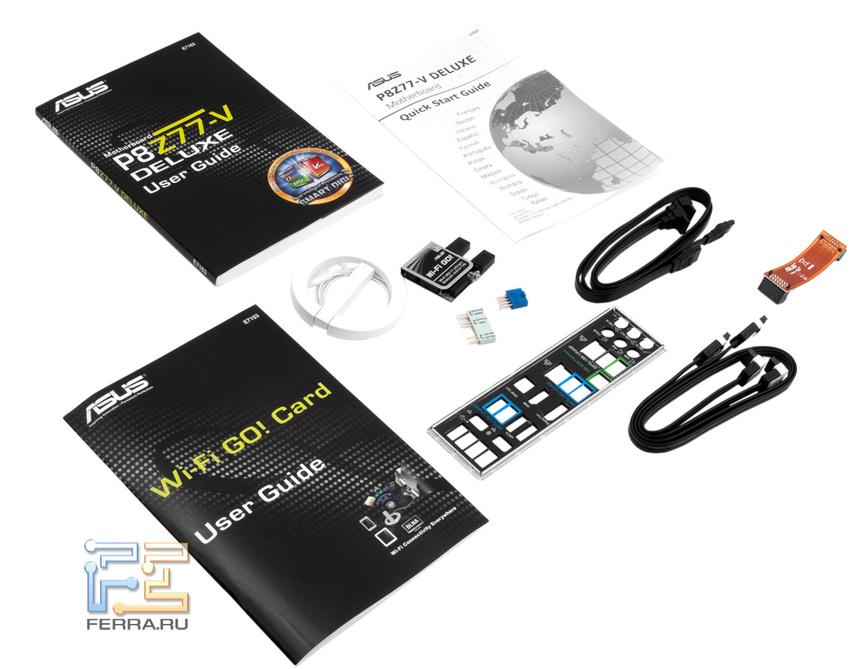

Комплектация материнской платы ASUS P8Z77-V Deluxe

Комплектация материнской платы ASUS P8Z77-V Deluxe

Комплектация весьма богатая, здесь присутствуют:

  • Мануал по установке
  • Заглушка для задних разъемов
  • Четыре шлейфа SATA
  • Мостик для построения системы CrossFireX
  • Подключаемый модуль беспроводной связи с антенной

На что хочется обратить внимание, так это на модуль для беспроводных соединений. Как я уже говорил в одной из статей раньше – негоже современному компьютеру быть опутанным проводами, как паутиной. Более того, это упрощает подключение мобильного телефона к компьютеру.

Материнская плата ASUS P8Z77-V Deluxe. Вид сверху

Материнская плата ASUS P8Z77-V Deluxe. Вид сверху

Материнская плата выполнена в привычных для компании ASUS цветах – черном и синем. В глаза сразу бросается большое количество разъемов PCI-E х1, их аж четыре. Но обо всем по порядку.

Итак, это материнская плата с разъемом LGA 2011 для процессоров поколения Ivy Bridge. Предыдущее поколение (Sandy Bridge) процессоров также совместимо с этим разъемом.

Материнская плата форм-фактора ATX. Так как это модель Deluxe, можно смело рассчитывать на богатый функционал и хорошее качество продукта в целом, коим материнские платы компании ASUS всегда славились.

Справа от процессорного разъема расположились четыре слота оперативной памяти. К сожалению, платформа Z77 не унаследовала четырехканальный режим работы от старшего брата X79. Максимально допустимый объем памяти составляет 32 Гбайта.

Питание материнская плата получает по стандартному 24-pin разъему, а также одному 8-pin, расположенному чуть выше процессорного разъема. Подсистема питания платы очень современная. Цифровая схема питания DIGI+ является собственной разработкой компании ASUS. На подсистему питания процессора приходится 16 фаз, это серьезно. Еще четыре фазы отведено на интегрированную графику и две на подсистему питания оперативной памяти. В общей сложности получается двадцать две фазы. Конечно, все это не понадобится при штатном использовании процессора. Но если вы решились на разгон, то качественная система питания окажется очень кстати.

Разъемы задней панели

Разъемы задней панели

Задняя панель просто усыпана всевозможными разъемами, действительно Deluxe. В глаза сразу бросается шесть портов USB 3.0. Обычно их бывает два или четыре. За них отвечает микросхема Asmedia ASM1042.

Контроллер Asmedia ASM1042

Контроллер Asmedia ASM1042

Контроллер Asmedia ASM1042

Также присутствуют четыре стандартных порта USB 2.0, куда же без них. Для подключения внешних носителей нам предлагается два порта e-SATA 6 Гбит, реализованных силами дополнительно распаянного на плате контроллера производства ASMedia 1061.

Контроллер Asmedia 1061

Контроллер Asmedia 1061

Контроллер Asmedia 1061

Для вывода изображения с интегрированного видеоядра нам предлагается один HDMI и один DisplayPort

Также на плате присутствуют два гигабитных сетевых разъема, управляемые микросхемами Intel 82579V и Realtek 8111F.

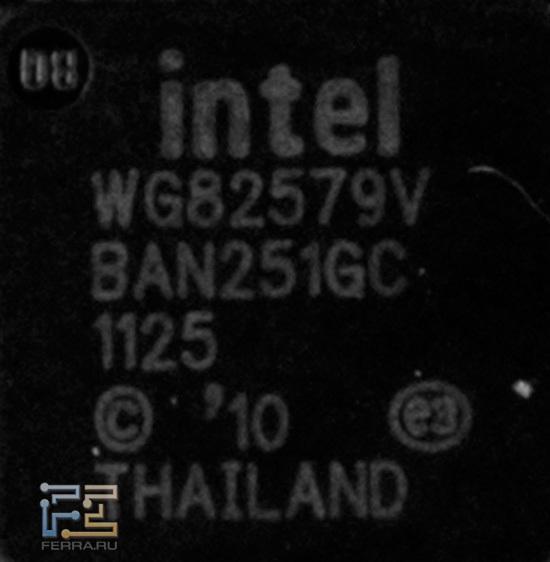

Контроллер Intel 82579V

Контроллер Intel 82579V

Контроллер Intel 82579V

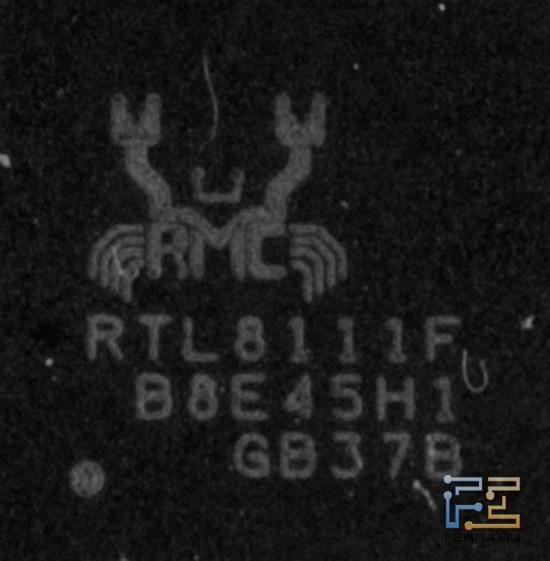

Контроллер Realtek 8111F

Контроллер Realtek 8111F

Контроллер Realtek 8111F

Между ними находится кнопка BIOS Flashback. С её помощью можно перепрошить BIOS даже на выключенной плате.

Конечно же, никуда не делись и аудиоразъемы. За встроенный звук отвечает микросхема Realtek ALC898.

На материнской плате распаяно семь слотов PCI-E. Четыре из них — PCI-E x1, а три других по форм-фактору совпадают с разъемами PCI-E x16. Но, к сожалению, работает по схеме PCI-E 3.0 х16 только один из них, это верхний синий. Белый разъем работает по спецификации PCI-E 2.0 x8. Нижний черный разъем работает в режиме PCI-E 2.0 x4. Такое большое количество линий PCI-E обеспечивается не только силами процессора и южного моста, но и дополнительного контроллера PLX8608.

Контроллер PLX8608

Контроллер PLX8608

Контроллер PLX8608

Он обеспечивает дополнительные 8 линий.

Разъемы SATA

Разъемы SATA

На плате расположились восемь разъемов SATA. Четыре из них работают по спецификации SATA 2. Еще два разъема работают в режиме SATA 3, они окрашены в белый цвет. Присутствуют еще два синих разъема, они отведены под SSD Caching.

Индикатор POST-кодов

Индикатор POST-кодов

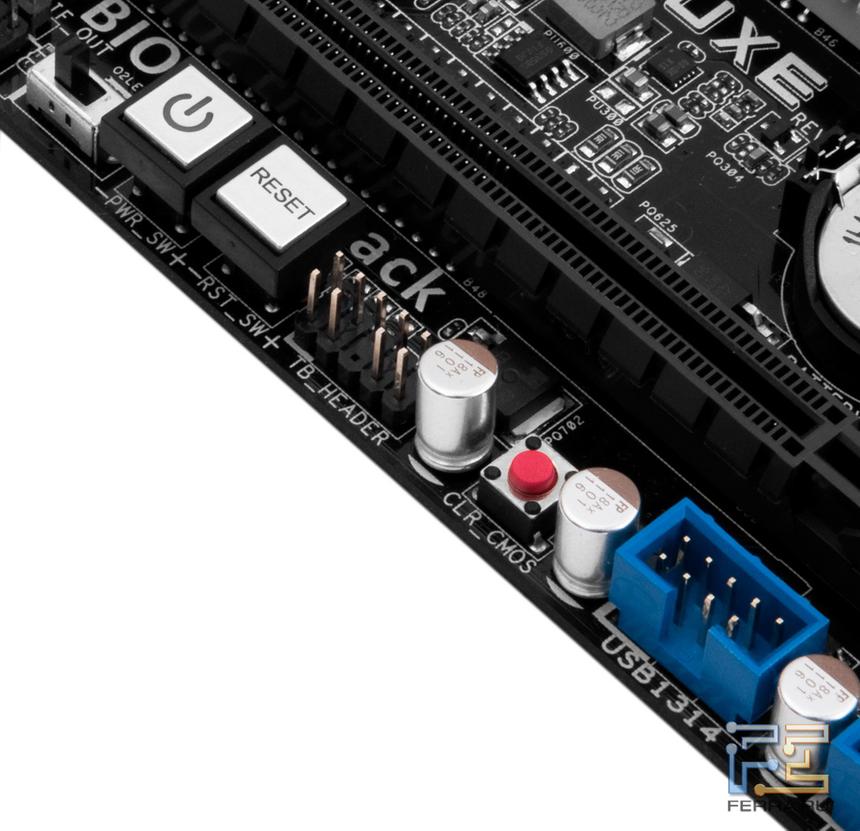

Кнопки включения и перезагрузки

Кнопки включения и перезагрузки

На плате нашлось место уголку для оверклокеров. Им в помощь выделены распаянные на плате кнопки включения и перезагрузки, что приятно. Нашлось место и индикатору POST-кодов. Он поможет быстро определить проблему и приступить к её устранению.

На этом ознакомление с внешними особенностями можно завершить и перейти к изучению возможностей BIOS.

Главная вкладка

Главная вкладка

Как обычно при запуске BIOS нас встречает страница с общими данными. Здесь мы можем узнать температуру, напряжения и скорость вращения вентиляторов. Также отображаются данные о процессоре, версии BIOS и объеме установленной оперативной памяти.

Вкладка Main

Вкладка Main

Содержимое вкладки Main дублирует информацию с главной вкладки.

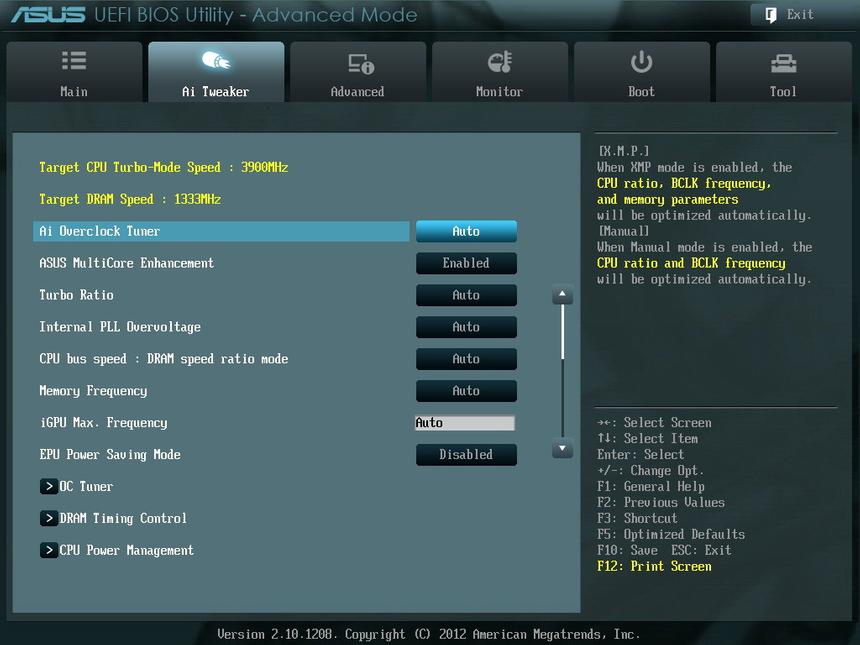

Вкладка Ai Tweaker

Вкладка Ai Tweaker

Вкладка Ai Tweaker 2

Вкладка Ai Tweaker 2

Самая интересная вкладка, на мой взгляд. Здесь можно сильно увеличить скорость работы процессора и оперативной памяти. Различных настроек в изобилии, что свойственно материнским платам от ASUS. Это поможет максимально точно подобрать требуемые параметры. Здесь же можно изменить подаваемое напряжение для разгона интегрированной графики. Но будьте особенно осторожны с этим параметром, так как сама графика расположена в процессоре. Как минимум, это вызовет дополнительный нагрев.

Вкладка Advanced

Вкладка Advanced

Вкладка CPU Configuration

Вкладка CPU Configuration

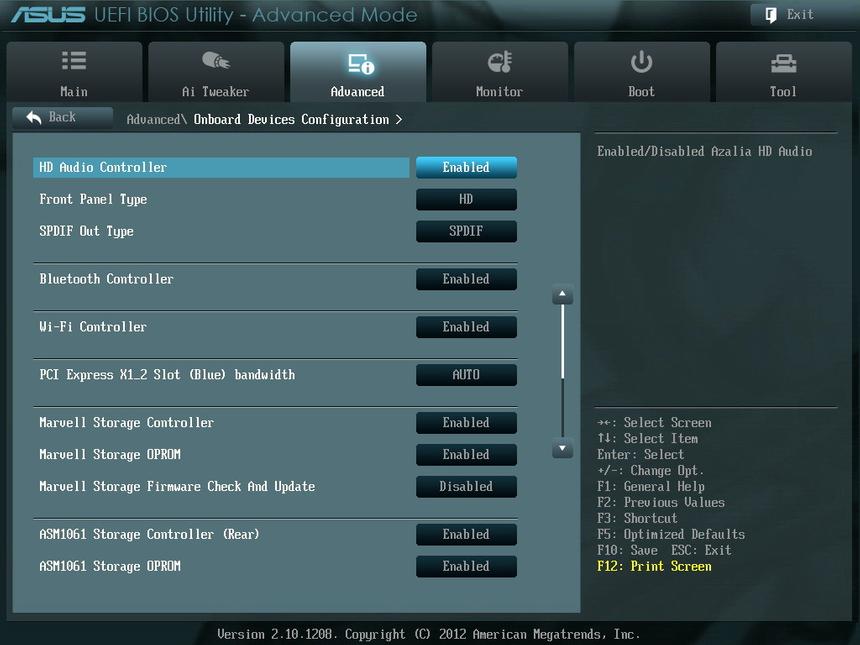

Вкладка Onboard Devices Configuration

Вкладка Onboard Devices Configuration

Вкладка Onboard Devices Configuration 2

Вкладка Onboard Devices Configuration 2

Здесь сосредоточено управление функциями процессора, южного моста, интегрированной графики, а также SATA и USB портов.

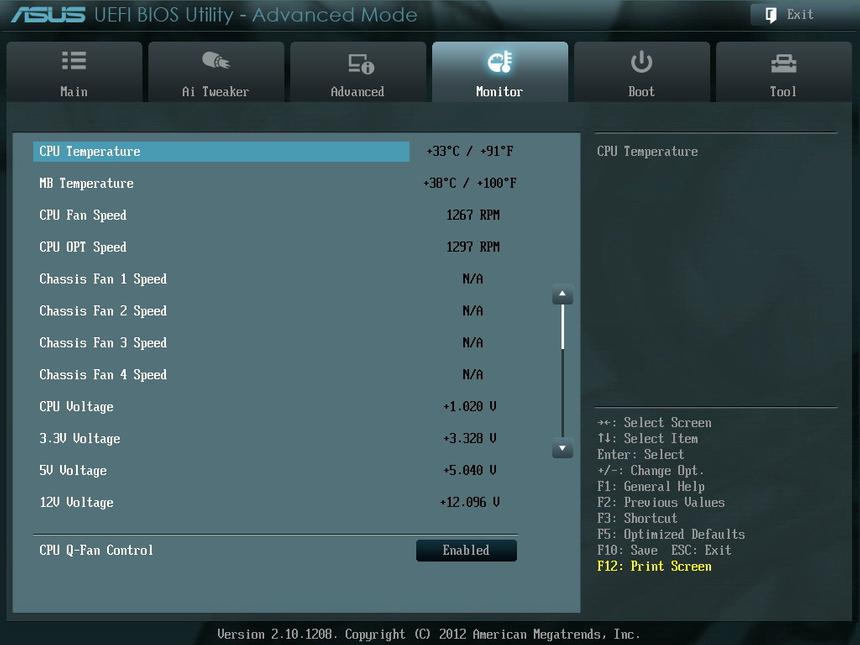

Вкладка Monitor

Вкладка Monitor

Вкладка Monitor 2

Вкладка Monitor 2

На данной вкладке мы получаем подробный отчет о температурах, скорости вращения вентиляторов и напряжениях.

Вкладка Boot

Вкладка Boot

Здесь можно выключить показ логотипа при загрузке, выбрать жесткий диск, с которого вы хотите загрузиться немедленно, а также выбрать страницу, на которую вы будете попадать при входе в BIOS.

Вкладка Tool

Вкладка Tool

В данной вкладке мы можем сохранить выставленные настройки, а также попасть в меню перепрошивки BIOS.

Материнская плата ASUS Sabertooth Z77

Материнские платы серии Sabertooth славятся своей надежностью и длительной гарантией. Все это, безусловно, плюсы для обычного пользователя, который не меняет компьютер раз в год.

ASUS Sabertooth Z77

ASUS Sabertooth Z77

С выходом новой системной логики свет увидела и новая версия этой платы, давайте с ней познакомимся.

Упаковка ASUS Sabertooth Z77

Упаковка ASUS Sabertooth Z77

Упаковка ASUS Sabertooth Z77 ничем не отличается от упаковок плат этой серии на других чипсетах. Ну, разве что, названием.

Обратная сторона упаковки ASUS Sabertooth Z77

Обратная сторона упаковки ASUS Sabertooth Z77

На обратной стороне упоминаются все фирменные технологии платы, а также использование высококачественных конденсаторов.

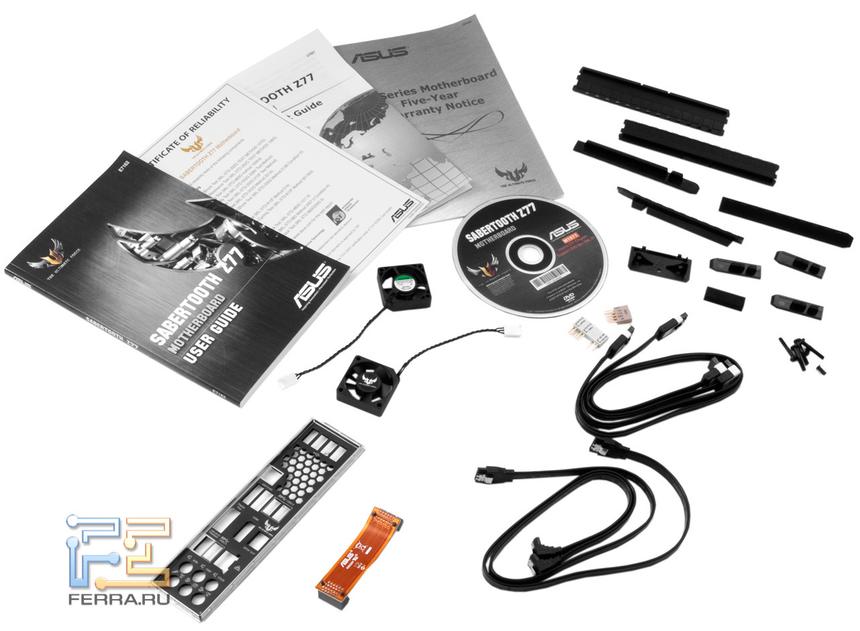

Комплектация материнской платы

Комплектация материнской платы

Комплектация весьма богата. Здесь присутствуют:

  • Технический мануал
  • Диск с драйверами
  • Заглушка для задней панели
  • Два вентилятора для лучшего охлаждения платы
  • Четыре кабеля SATA
  • Мостик CrossFireX
  • Заглушки для слотов PCI-E

Последний пункт вызывает особый интерес. Заглушки вставляется в слоты PCI-E. Вероятно, это сделано для того, чтобы со временем слоты не заросли пылью. Таким образом производитель заботится о долговечности платы.

Задняя панель разъемов

Задняя панель разъемов

Задняя панелька с разъемам несколько беднее, чем у платы версии Deluxe. Здесь расположены четыре USB 2.0, четыре USB 3.0, два e-SATA, один DisplayPort, один HDMI, один сетевой гигабитный порт, и панель аудиоразмов. Никуда не делась и кнопка обновления BIOS при выключенном компьютере.

Внешний вид платы

Внешний вид платы

Вся плата закрыта сверху пластиковым кожухом. Как минимум, это предохраняет платы от повреждений. Вы уже не сможете промахнуться мимо слота PCI-E и сломать какой-нибудь элемент на плате. Также этот кожух предостерегает плату от дополнительного нагрева видеокартой. В общем, плата почти «как в танке».

Плата с демонтированным кожухом

Плата с демонтированным кожухом

Если удалить защитный кожух, перед нами предстанет самая обычная материнская плата. Кнопок включения и перезагрузки нет, индикатора POST-кодов тоже. Вероятно, это сделано с целью удешевления платы. Во-первых, она рассчитана на долгую службу (гарантия в пять лет тому свидетельство), а это значит, что она будет упрятана в системный блок. Во-вторых, материалы повышенного качества стоят дороже обычных. Скорее всего, эти и подобные факторы заставили отказаться от лишней "мишуры".

Питание материнская плата получает по одному 24-pin и одному 8-pin разъему. На подсистему питания процессора приходится восемь фаз, еще четыре отданы на подсистему питания интегрированного видеоядра.

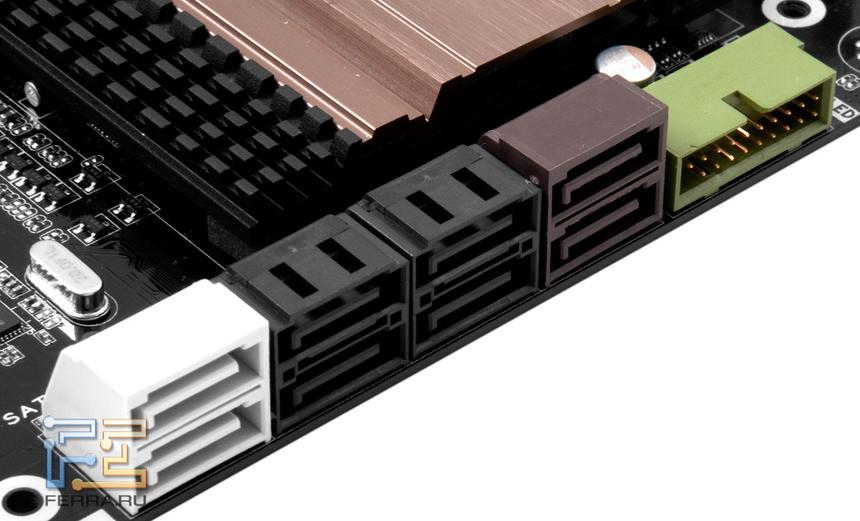

Разъемы SATA

Разъемы SATA

На плате распаяно восемь разъемов SATA. Черные разъемы работают в режиме SATА 2, а коричневые — в режиме SATA 3. Все они работают на мощностях системной логики Z77.

Контроллер ASMedia1061

Контроллер ASMedia1061

Контроллер ASMedia1061

Белые разъемы работают в режиме SATA 3 и поддерживаются отдельно распаянным контроллером ASMedia1061.

Звуковой кодек

Звуковой кодек

Звуковой кодек

Интегрированный звук обеспечивается микросхемой Realtek ALC892.

На этом можно переходить к изучению возможностей BIOS. Так как он ничем практически не отличается от биоса материнской платы версии Deluxe, то мы посмотрим лишь пару вкладок.

Звуковой кодек

Звуковой кодек

Совершенно стандартная вкладка для плат ASUS, на которую мы попадаем сразу по запуску BIOS.

Вкладка Ai Tweaker

Вкладка Ai Tweaker

Вкладка Ai Tweaker 2

Вкладка Ai Tweaker 2

В данном разделе мы можем изменить напряжения, подаваемые на оперативную память и процессор. Также здесь меняются тактовые частоты процессора, происходит управление множителями и меняются настройки схемы питания.

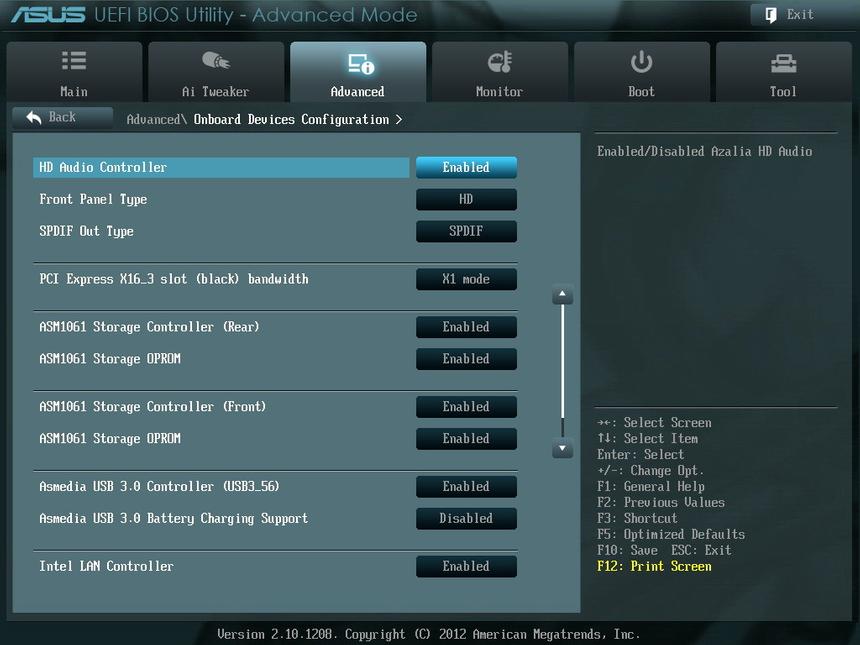

Вкладка Onboard Devices Configuration

Вкладка Onboard Devices Configuration

Здесь можно настроить работу слотов PCI-E и портов USB 3.0, а также включить/выключить встроенный звук.

Lucid Logix Virtu MVP

Хочется сказать несколько слов про данную технологию. Суть её работы заключается в том, чтобы объединить мощности интегрированной графики и дискретного видеоадаптера. Все бы ничего, но работает данная технология пока что криво.

После установки соответствующего драйвера был запущен 3DMark 11. Результат впечатлил: прирост составил почти 50%, пусть это и не реально при условии использования видеокарты GTX 680. Было решено продолжить тесты, ведь это здорово, что интегрированная графика, за которую мы платим деньги, отныне не будет простаивать просто так. К сожалению, в играх ничего хорошего  не наблюдалось. В Crysis 2, Lost Planet 2 и Dirt3 результаты при обработке графики двумя видеокартами оказывались хуже, чем если использовать одну лишь дискретку. А Aliens VS Predator вообще не запускался в таком режиме.

После этого тестирование было остановлено, ибо пока это все не имеет смысла. Хочется сказать, что как только технология будет доведена до ума, она окажется крайне востребованной, особенно если дискретная видеокарта не отличается высокой производительностью.

Разгон

Материнские платы от компании ASUS всегда славились хорошими оверклокерскими качествами. И так как наш процессор, Cоre i7 3770K, обладает разблокированным множителем, то грех не проверить, на что способны материнские платы.

Разгон производился при увеличении напряжения на 0.1 Вольта на обеих материнских платах. Все остальные комплектующие функционировали в номинале. Разгон производился с помощью увеличения множителя.

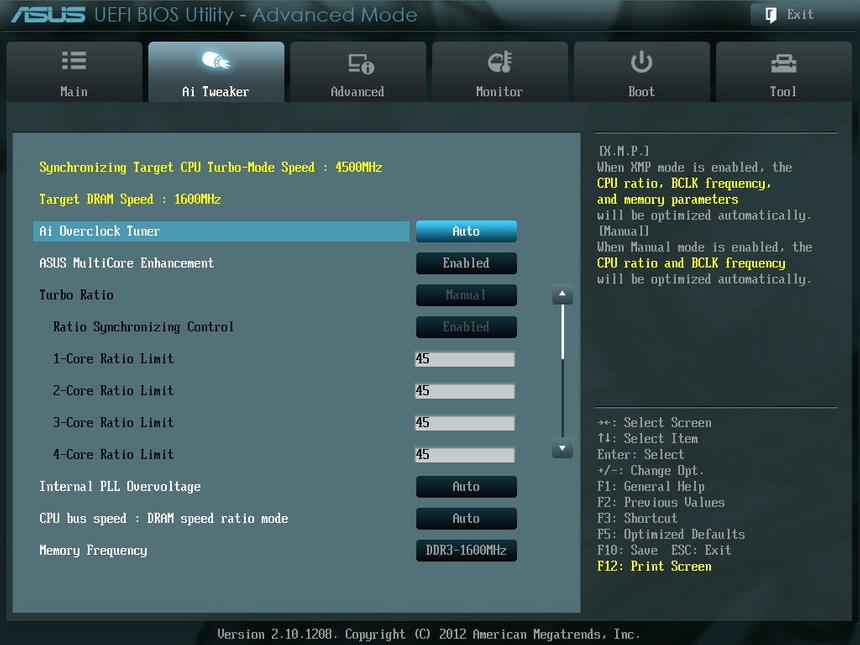

Разгон ASUS P8Z77-V Deluxe

Разгон ASUS P8Z77-V Deluxe

Итак, материнская плата ASUS P8Z77-V Deluxe смогла разогнать процессор до тактовой частоты 4500 МГц.

Разгон ASUS Sabertooth Z77

Разгон ASUS Sabertooth Z77

ASUS Sabertooth Z77 показал аналогичные результаты. Ничего удивительного нет, платы и находятся в одной ценовой категории.

Таблица технических характеристик

 ASUS Sabetooth Z77ASUS P8Z77-V Deluxe
Поддерживаемые процессорыВсе процессоры LGA 1155Все процессоры LGA 1155
Системная логикаZ77Z77
Поддерживаемая оперативная памятьDDR3 1066/1333/1600/1866/2200DDR3 1066/1333/1600/1866/2200
Слоты расширения1x PCI-E 16x 3.0 1x PCI-E 8x 2.0 1x PCI-E 4x 2.0 3x PCI-E 1x1x PCI-E 16x 3.0 1x PCI-E 8x 2.0 1x PCI-E 4x 2.0 4x PCI-E 1x
Поддержка Multi-GPUNVIDIA SLI, AMD CrossFireXNVIDIA SLI, AMD CrossFireX
Поддержка e-SATA2х e-SATA2х e-SATA
Питания материнской платы24-pin + 8-pin24-pin + 8-pin
Разъемы задней панелиАудиоразъемы Кнопка обновления BIOS 1x HDMI 1x Display Port 2x e-SATA 1x LAN 1000 (RJ45) 4x USB 3.0 4x USB 2.0Аудиоразъемы Кнопка обновления BIOS 1x HDMI 1x Display Port 2x e-SATA 2x LAN 1000 (RJ45) 6x USB 3.0 4x USB 2.0
Форм-факторATXATX
Стоимость, руб75007500

Тестовый стенд

  • Процессор - Intel Core i7 3770K
  • Система охлаждения - Thermaltake Frio
  • Термоинтерфейс - Arctic Silver 5
  • Оперативная память - Corsair XMS3 1600 МГц, 9-9-9-24, 2х4Гбайт
  • Жесткий диск - Intel SSD 320 Series, 160 Гбайт
  • Блок питания - Corsair HX850W
  • Монитор - Dell U2711b, 2560 x 1440
  • Операционная система - Win7 x64
  • Видеодрайверы - VIDIA 301.10

Результаты тестирования

Результаты WinRAR

Результаты WinRAR

Результаты WinRAR

Результаты H.264

Результаты H.264

Результаты H.264

Результаты Adobe Photoshop

Результаты Adobe Photoshop

Результаты Adobe Photoshop

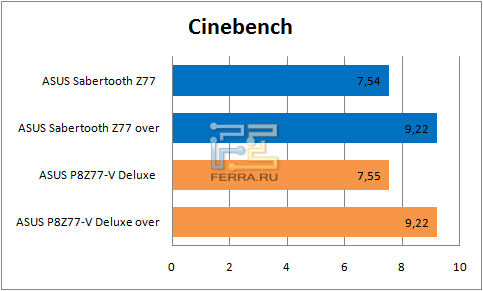

Результаты Cinebench

Результаты Cinebench

Результаты Cinebench

Результаты 3DSMax

Результаты 3DSMax

Результаты 3DSMax

Результаты 3DMark 11

Результаты 3DMark 11

Результаты 3DMark 11

Результаты Crysis 2

Результаты Crysis 2

Результаты Crysis 2

Результаты тестирования совершенно одинаковы для обеих материнских плат. Так что при выборе можно опираться на комплектацию, оснащение и что угодно, но не на производительность.

Заключение

Обе материнские платы оставили приятное впечатление. Версия Deluxe оснащена чуть лучше, чем Sabertooth (у последней отсутствует модуль для подключения к беспроводным сетям). Зато на стороне Sabertooth — увеличенная до пяти лет гарантия и очень качественная элементная база, а также защитный кожух на плате. Чему из этого отдать предпочтение, решать вам.
