Настоящий премиум-класс: обзор материнской платы ASUS P8Z77-V Premium

Большинство материнских плат не просто похожи друг на друга, а являются абсолютно одинаковыми девайсами, которые для подавляющего количество пользователей различаются только цветом. Но в этот раз нам попался воистину интересный продукт — ASUS P8Z77-V Premium.

Материнская плата ASUS P8Z77-V Premium

После такого заявления, логичным будет спросить, а что же такого особенного в этой плате? С виду она ничем не отличается от всех остальных. Однако если присмотреться, то мы обнаружим «штатный» SSD, который живет прямо на плате, и другие интересные мелочи.

Материнская плата ASUS P8Z77-V Premium

Материнская плата упакована в стандартную для продуктов этой серии коробку. Различить их можно, только прочитав название модели. Конечно же, на коробке присутствует множество всяческих логотипов и значков, рассказывающих, какой крутой продукт мы держим в руках.

Упаковка материнской платы ASUS P8Z77-V Premium

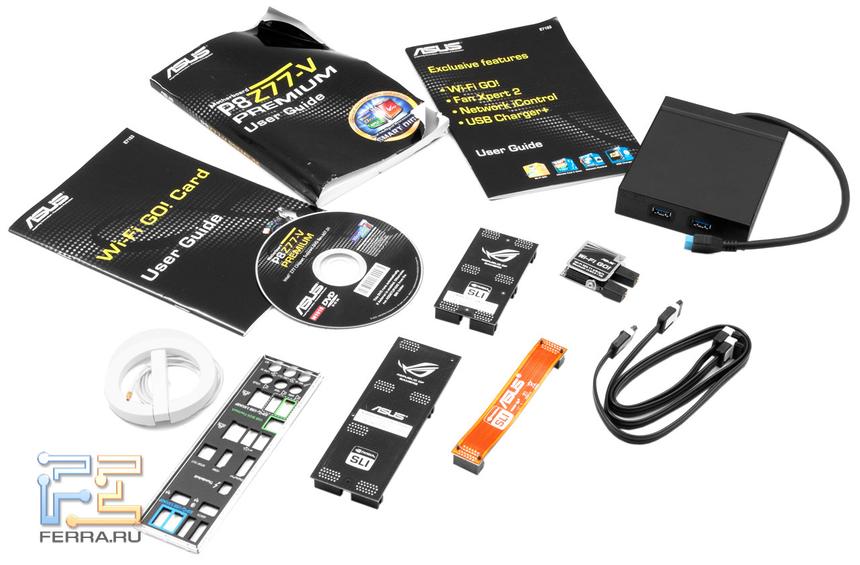

Комплектация у платы очень серьезная, в неё входят:

  • руководство пользователя
  • руководство по эксплуатации модуля Wi-Fi
  • диск с программным обеспечением
  • заглушка для задней панели
  • плата для подключения комплектных Wi-Fi и Bluetooth
  • модуль Wi-Fi
  • модуль Bluetooth
  • мостик Quad-Sli
  • мостик Triple-SLI
  • мостик CrossFireX
  • кабели S-ATA 3
  • внешний блок с двумя портами USB 3.0.

Комплектация материнской платы ASUS P8Z77-V Premium

Да, подход серьезный, видно сразу. Большинство материнских плат комплектуются лишь несколькими кабелями S-ATA и CrossFire мостиком. Здесь же нам предлагают мостик для построения Quad-SLI системы, т.е. системы, состоящей из четырех видеокарт. Нет четырех видеокарт? Не проблема! Мостики Triple-SLI (для трех видеокарт) и SLI (две видеокарты) так же присутствуют в комплекте.

Выносной блок USB 3.0 — вещь куда более полезная, чем может показаться на первый взгляд. Дело в том, что удлинителей для стандартного USB 2.0 — завались, а вот USB 3.0 только входит в нашу жизнь. Более того, в нашем случае, подключившись к одному внутреннему разъему, на выходе мы получаем два разъема. Да и просто это куда удобней, чем лазить под стол к задним разъемам материнской платы, когда необходимо воспользоваться портом.

Внешний USB 3.0

Но больше всего радует плата расширения, к которой подключаются выносные модули Wi-Fi и Bluetooth 4.0 + HS. Это расширяет возможности вашего компьютера и делает его мультимедийным центром. Хотелось бы, чтобы в будущем все больше материнских плат комплектовалось такими вещами. Это ведь куда удобней, чем стандартный Wi-Fi роутер, который нужно где-то держать, от которого нужно протягивать кабели к компьютеру, и иногда через всю квартиру. Здесь же вы избавлены от всего этого. Достаточно подключить модуль, установить драйверы, и вы можете работать с беспроводными сетями, удобно же.

Модуль беспроводных сетей

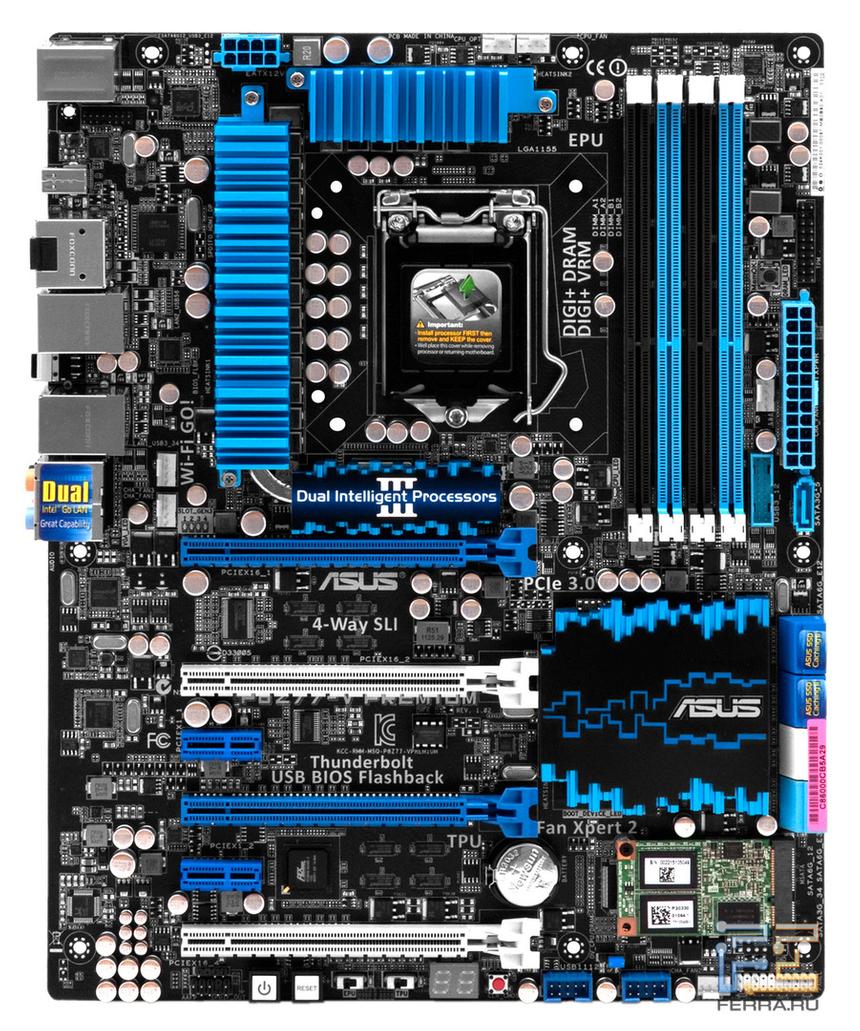

Внешне материнская плата выглядит очень серьезно и массивно. В центре расположился, разумеется, разъем под процессор LGA 1155. С данной материнской платой совместимы все процессоры, созданные под этот разъем, поколение (Sandy Bridge или Ivy Bridge) не имеет значения. Обратим внимание на подсистему питания процессора — она получила двадцать фаз. Это очень серьезная заявка на игру в высшей лиге. Из двадцати фаз четыре отводится на интегрированную графику. На подсистему питания оперативной памяти приходится две фазы, как обычно. Питание на плату поступает через стандартные 24-pin и 8-pin разъемы. На плате распаяны шесть четырехконтактных разъема для подключения вентиляторов, проблем с охлаждением не будет.

Слотов оперативной памяти четыре. Максимальный поддерживаемый объем оперативной памяти — 32 Гбайт. Тактовые частоты материнская плата держит просто великолепные — официально заявлена поддержка частоты оперативной памяти до 2800 МГц ( в режиме разгона).

Материнская плата оснащена четырьмя разъемам PCI-E. Слоты, окрашенные в синий цвет, работают в режиме х16 3.0, а белые — в режиме х8. Доступны следующие конфигурации работы слотов: 16х + 16х, 16х + 8х + 8х или же 8х + 8х + 8х + 8х. Так же присутствуют два разъема PCI-E 2.0 x1.

Материнская плата ASUS P8Z77-V Premium

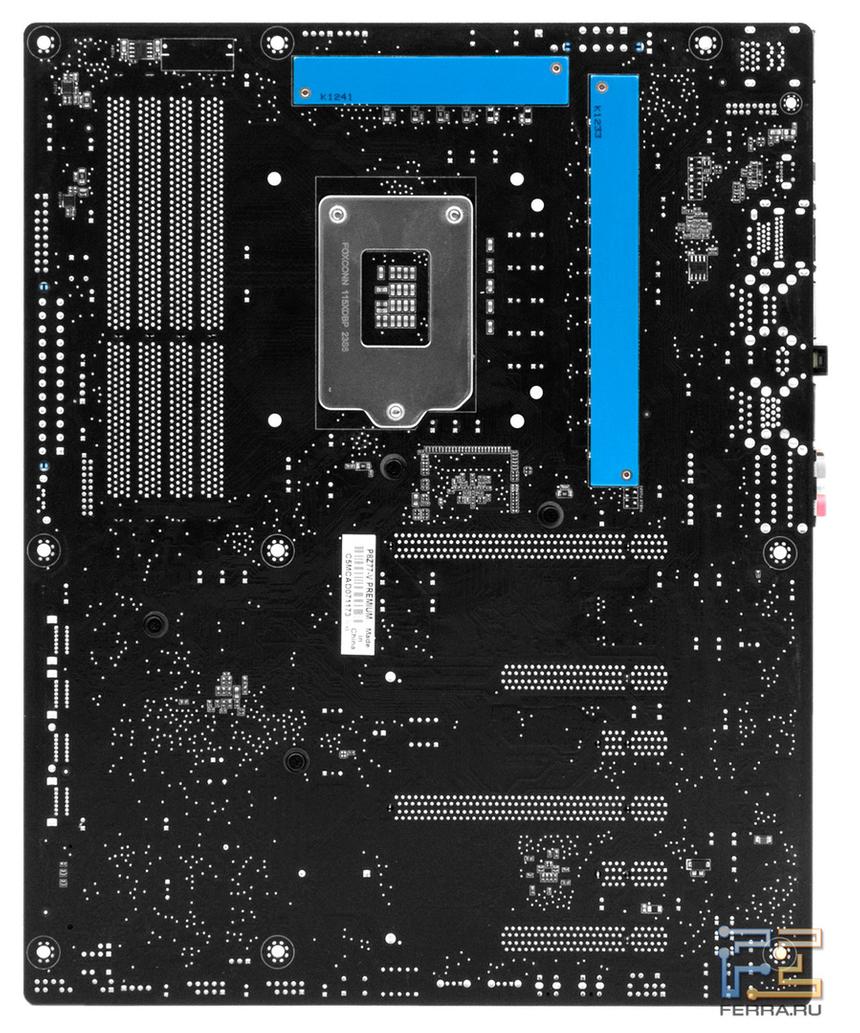

На обратной стороне чего-либо заслуживающего внимания — нет.

Материнская плата ASUS P8Z77-V Premium. Обратная сторона

На задней панели разъемов поселились:

  • 1х кнопка USB BIOS Flashback;
  • 4x порт USB 3.0;
  • 2x порт USB 2.0;
  • 2x порт LAN RJ45;
  • 1х порт DisplayPort;
  • 1х порт HDMI;
  • 1x разъем для установки модуля Wi-Fi/Bluetooth;
  • 2х порт eSATA 6Gbit;
  • 1х порт Optical S/PDIF out;
  • 6х Аудио-выходы;
  • 1х Thunderbolt.

В принципе стандартный набор разъемов, но обратите внимание на последнюю строчку. Да-да, это первая материнская плата оснащенная разъемом Thunderbolt. Это высокоскоростной порт (скорость передачи данных 10 Гбит), по которому можно подключать внешние устройства. Даже подключенный по этому разъему SSD не будет ограничен в скорости. На данный момент устройств с этим разъемом на рынке совсем мало, но главное — начало положено, ведь прежде этот разъем использовался только на компьютерах компании Apple. К сожалению, на данный момент, поблизости не обнаружилось девайса, который помог бы проверить данный порт в действии.

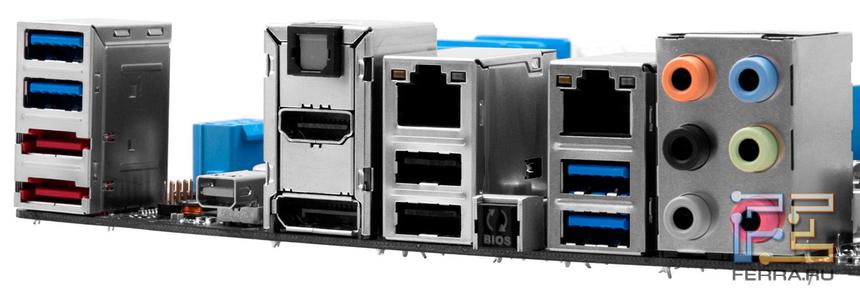

Материнская плата ASUS P8Z77-V Premium. Панель разъемов

На плате распаяны шесть портов, работающих в режиме SATA III, и три порта, работающих в SATA II.

Разъемы SATA

Разумеется, не все разъемы S-ATA работают на мощностях южного моста. Три SATA II и два SATA III реализованы силами того самого южного моста, а еще четыре порта SATA III поддерживаются контроллером Marvell 9230. За два e-SATA отвечает микросхема ASM 1061. Два USB 3.0 работают за счет южного мост, а остальные за счет микросхемы ASM 1042.

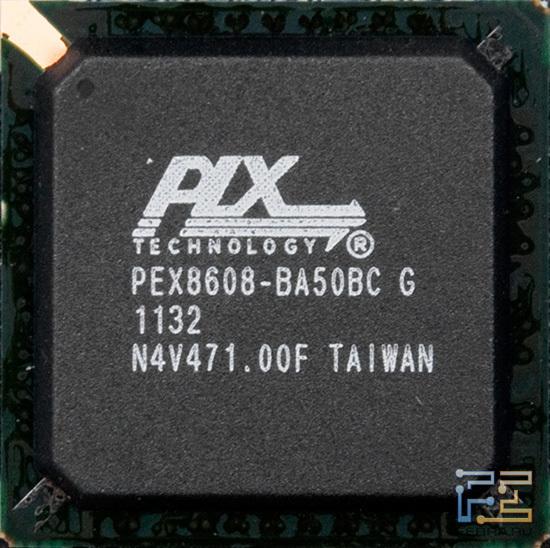

Дополнительные восемь линий PCI-E обеспечиваются микросхемой PLX PEX8608-BA50BC.

Микросхема, обеспечивающая дополнительные 8 PCI-E линий

Микросхема, обеспечивающая дополнительные 8 PCI-E линий

За системный мониторинг отвечает микросхема NUVOTON NCT6779D.

Микросхема NUVOTON NCT6779D

Микросхема NUVOTON NCT6779D

Внизу платы, как и положено дорогому продукту, расположились кнопки включения и перезагрузки материнской платы. Рядом с ними поселились переключатели EPU и TPU, служащие для авторазгона. Также поблизости вы обнаружите индикатор POST-кодов и разъемы для подключения того самого внешнего USB 3.0.

Кнопки включения и перезагрузки

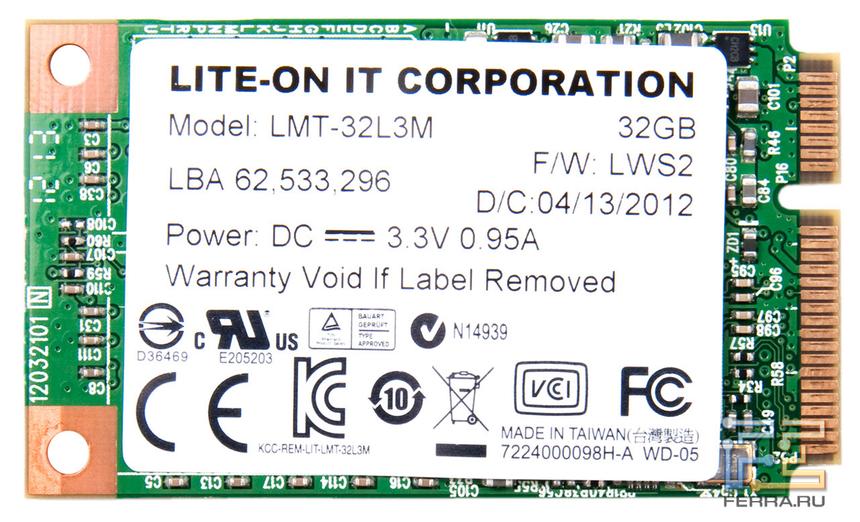

И вот мы подошли к самому интересному, на мой взгляд, в этой материнской плате — интегрированному SSD Lite-ON LMT-32L3M.

SSD Lite-ON

SSD Lite-ON

SSD Lite-ON

Этот SSD является частью платы, однако, его можно демонтировать, открутив один винтик. Подключается накопитель через разъем mSATA, распространенный в ноутбучном сегменте. Цель использования данного накопителя — кэширование ваших часто использующихся данных, для увеличения скорости загрузки операционной системы. Однако если вы хотите, то вы можете поставить на него даже саму ОС, работать будет ощутимо быстрее.

К сожалению, найти данные именно на этот SSD на момент написания статьи не удалось. Однако нашлись технические характеристики на SSD этой серии, только большего объема. Скорость чтения у всех моделей этой линейки 510 Мбайт. Это хороший показатель.

Возможности BIOS

Подробно изучать BIOS данной материнской платы мы не станем, ибо он едва ли отличается от таковых у других материнских плат этой линейки, с которыми мы уже подробно знакомились. Пройдем по паре основных вкладок и перейдем к разгону.

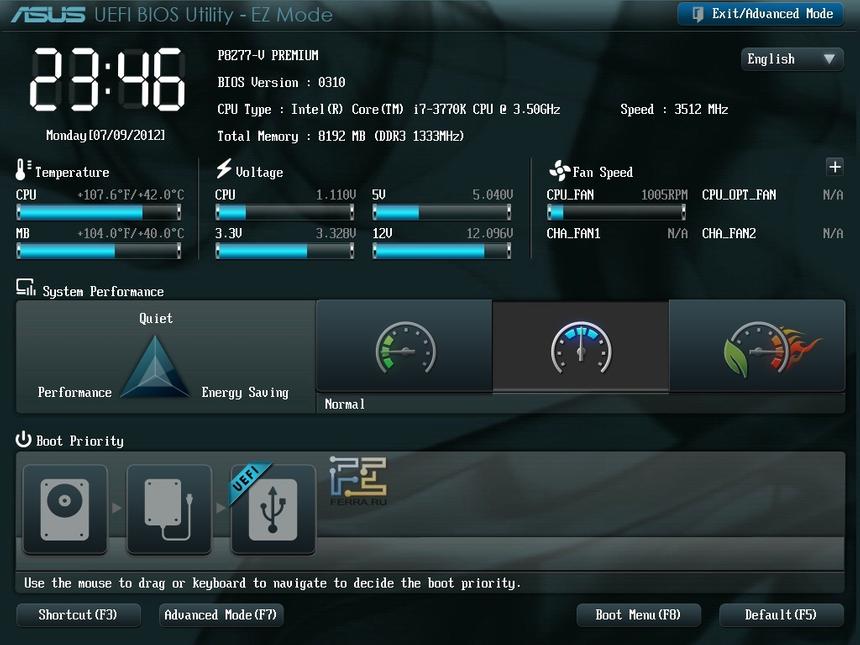

Заглавная вкладка BIOS

После загрузки BIOS нас встречает заглавная вкладка, на которой отображаются модель материнской платы, процессора, а также версия BIOS и объем оперативной памяти. Здесь же можно мониторить основные напряжения, скорость вращения вентиляторов и порядок, в котором будут загружаться жесткие диски.

Вкладка Ai Tweaker, часть первая

Вкладка Ai Tweaker, часть вторая

Далее стоит заглянуть во вкладку Ai Tweaker. Здесь, собственно, и осуществляется все, что связано с разгоном.

Вкладка Advanced/Intel Thunderbolt

Перейдя во вкладку Advanced, мы можем заглянуть в раздел настроек работы порта Thunderbolt. Здесь вы сможете детально настроить его работу, если вам это, конечно же, нужно.

На этом переходим к разгону процессора.

Разгон

Итак, разгонять мы с вами будем хорошо известный процессор Intel Core i7 3770K.

Характеристики процессора Intel Core i7 3770K в номинале

Базовая тактовая частота составляет 3500 МГц. В режиме авторазгона процессор увеличивает тактовую частоту до 3900 МГц.

Характеристики Intel Core i7 3770K в разгоне

При увеличении базового напряжения на 0.1 Вольта процессор смог стабильно функционировать на частоте 4600 МГц. Такого результата добиться только одна плата на чипсете Z77 — ASUS Maximus V Gene.

Таблица технических характеристик

 ASUS P8Z77-V PremiumASUS Sabetooth Z77ASUS P8Z77-V Deluxe
Поддерживаемые процессорыВсе процессоры LGA 1155Все процессоры LGA 1155Все процессоры LGA 1155
Системная логикаZ77Z77Z77
Поддерживаемая оперативная памятьDDR3 1066/1333/1600/1866/2200/2400/2600/2800DDR3 1066/1333/1600/1866/2200DDR3 1066/1333/1600/1866/2200
Слоты расширения2x PCI-E 16x 3.0 2x PCI-E 8x 2.0 2x PCI-E 1x1x PCI-E 16x 3.0 1x PCI-E 8x 2.0 1x PCI-E 4x 2.0 3x PCI-E 1x1x PCI-E 16x 3.0 1x PCI-E 8x 2.0 1x PCI-E 4x 2.0 4x PCI-E 1x
Поддержка Multi-GPUNVIDIA SLI, AMD CrossFireXNVIDIA SLI, AMD CrossFireXNVIDIA SLI, AMD CrossFireX
Поддержка e-SATA2х e-SATA2х e-SATA2х e-SATA
Питания материнской платы24-pin + 8-pin24-pin + 8-pin24-pin + 8-pin
Разъемы задней панели1х кнопка USB BIOS Flashback 4x порт USB 3.0 2x порт USB 2.0 2x порт LAN RJ45 1х порт DisplayPort 1х порт HDMI 1x разъем для установки модуля Wi-Fi/Bluetooth 2х порт eSATA 6Gbit 1х порт Optical S/PDIF out 6х Аудио-выходы 1х ThunderboltАудиоразъемы Кнопка обновления BIOS 1x HDMI 1x Display Port 2x e-SATA 1x LAN 1000 (RJ45) 4x USB 3.0 4x USB 2.0Аудиоразъемы Кнопка обновления BIOS 1x HDMI 1x Display Port 2x e-SATA 2x LAN 1000 (RJ45) 6x USB 3.0 4x USB 2.0
Форм-факторATXATXATX
Стоимость, руб1500080008500

Тестовый стенд

  • Процессор — Intel Core i7 3770K
  • Система охлаждения — Thermaltake Frio
  • Термоинтерфейс — Arctic Silver 5
  • Оперативная память — Corsair XMS3 1600 МГц, 9-9-9-24, 2х4Гбайт
  • Жесткий диск — Intel SSD 320 Series, 160 Гбайт
  • Блок питания — Corsair HX850W
  • Монитор — Dell U2711b, 2560 x 1440
  • Операционная система — Win7 x64
  • Видеодрайверы — NVIDIA 301.10

Результаты тестирования

Результаты тестирования материнской платы ASUS P8Z77-V Premium в WinRAR

Результаты тестирования материнской платы ASUS P8Z77-V Premium в WinRAR

Результаты тестирования материнской платы ASUS P8Z77-V Premium в Adobe Photoshop

Результаты тестирования материнской платы ASUS P8Z77-V Premium в Adobe Photoshop

Результаты тестирования материнской платы ASUS P8Z77-V Premium в Cinebench

Результаты тестирования материнской платы ASUS P8Z77-V Premium в Cinebench

Результаты тестирования материнской платы ASUS P8Z77-V Premium в 3DSMax

Результаты тестирования материнской платы ASUS P8Z77-V Premium в 3DSMax

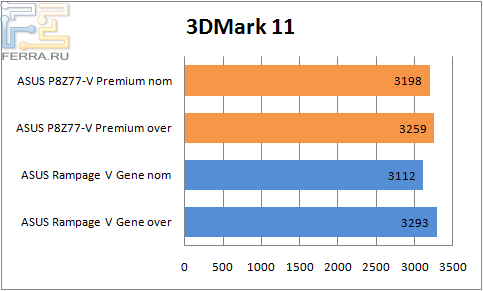

Результаты тестирования материнской платы ASUS P8Z77-V Premium в 3DMark 11

Результаты тестирования материнской платы ASUS P8Z77-V Premium в 3DMark 11

Результаты тестирования материнской платы ASUS P8Z77-V Premium в Crysis 2

Результаты тестирования материнской платы ASUS P8Z77-V Premium в Crysis 2

Результаты абсолютно ожидаемые. Так как разницу между системами составляет лишь название материнской платы, то ожидать разной производительности глупо. Напомню, обе материнские платы смогли разогнать процессор до 4600 МГц.

Заключение

Материнская плата ASUS P8Z77-V Premium оказалась очень качественным продуктом. Богатейшая комплектация, хорошие оверклокерские способности, комплектный SSD, который можно использовать даже как основной диск. Все это делает плату премиум продуктом не только по названию, но и по существу.

Но, как и всякий премиум продукт, наш стоит очень дорого, а точнее около 15 тысяч рублей. Для сравнения, ASUS P8Z77-V Deluxe продается по ценам около 8500-9000 рублей. Цена, как видите, отличается очень существенно. Большинство покупателей, прежде чем купить этот продукт, должны твердо уяснить, что эта материнская плата предназначена для максимальной производительности. Это тот случай, когда переплата в сотню долларов за лишний мегагерц, не идет в разрез с вашими собственными представлениями о мире и справедливости в нем. Ведь за эти деньги можно купить и материнскую плату, и SSD диск в придачу гораздо больше объема, и еще останется на такси до дома. Поэтому, прежде чем покупать плату такого уровня, убедитесь, что это действительно выгодная покупка для вас, а не потраченные впустую деньги. Если же вы решите, что готовы к таким тратам, то более качественную плату под LGA 1155 вы вряд ли найдете.



Выбор редакции

Выбор редакции

Материнская плата ASUS P8Z77-V Premium получает награду «Выбор редакции».
