Оверклокерский Micro-ATX. Обзор материнской платы ASUS Rampage IV Gene

Мы уделили немало внимания материнским платам ASUS с набором системной логики X79, в том числе протестировали двух представителей линейки ROG (Republic of Gamers). Сегодня пришло время для обзора последнего оставшегося — ASUS Rampage IV Gene. Как и изученные ранее решения, материнская плата ориентирована для высокопроизводительных систем, и хорошо приспособлена к разгону процессора, но, в отличие от них, выполнена в форм-факторе Micro-ATX.

Лицевая сторона упаковки ASUS Rampage IV Gene

Технические характеристики ASUS Rampage IV Gene

Поддерживаемые процессорыIntel Core i7 в исполнении Socket LGA2011
Системная шина, частотаDMI, 5000 МГц
Системная логикаIntel X79
Поддерживаемая оперативная память4x 240-pin DDR3, четырёхканальный режим, до 32 Гбайт при частоте 1066 / 1333 / 1600 / 1866 / 2133 (разгон) / 2400 (разгон) МГц
Слоты расширения2 x PCIe 3.0/2.0 x16
1 x PCIe 3.0/2.0 x16 (x8 mode)
1 x PCIe 2.0 X4
Поддержка Multi-GPUSLI и CrossFireX
Поддержка SATA/RAIDIntel X79:
2x SATA3 (6 Гбит/с), 3x SATA2 (3 Гбит/с)
Raid 0, 1, 5, 10
ASMedia ASM1061:
2x SATA 6 Гбит/с
Поддержка eSATAIntel X79:
1x eSATA 3 Гбит/с
Поддержка FDD/IDEНет
СетьIntel 82579V Gigabit Ethernet
АудиоSupremeFX III — 8-канальный HD аудиокодек
Output Signal-to-Noise Ratio (A-Weighted): 110 dB
Output THD+N at 1kHz: 95 dB
Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking
Дополнительные возможности:
SupremeFX Shielding™ Technology
1500 uF Audio Power Capacitor
Gold-plated jacks
X-Fi® Xtreme Fidelity™
EAX® Advanced™ HD 5.0
THX® TruStudio PRO™
Creative ALchemy
Blu-ray audio layer Content Protection
Optical S/PDIF out port(s) at back panel
USB 2.012x USB 2.0 (Intel X79)
USB 3.04x USB 3.0 (2x ASMedia- ASM1042)
IEEE-1394Нет
Системный мониторингNuvoton NCT6776F
Питание материнской платыATX 24-pin, 8-pin ATX 12V, 4-pin Molex
Разъемы задней панели1x PS/2 порт для клавиатуры/мыши
1x Кнопка Clear CMOS
1x Кнопка ROG Connect
8x USB 2.0
2x USB 3.0
1x eSATA
1x LAN;
1x Оптический S/PDIF;
6x 3.5-мм mini-jack.
Фирменные технологии разгонаROG Connect
Extreme Engine Digi+ II:
8 -phase CPU power design
3 -phase VCCSA power design
2 + 2 phase DRAM power design
Mem TweakIt
ProbeIt
UEFI BIOS features:
ROG BIOS Print
GPU.DIMM Post
GameFirst
iROG
Extreme Tweaker
Loadline Calibration
USB BIOS Flashback
Overclocking Protection:
COP EX (Component Overheat Protection - EX)
ASUS C.P.R.(CPU Parameter Recall)
Другие фирменные технологииASUS TurboV EVO:
CPU Level Up
ASUS EPU:
EPU
ASUS Exclusive Features:
MemOK!
Onboard Button: Power/Reset/Clr CMOS (at back IO)
ASUS Quiet Thermal Solution:
ASUS Fan Xpert
ASUS EZ DIY:
ASUS Q-Shield
ASUS O.C. Profile
ASUS CrashFree BIOS 3
ASUS EZ Flash 2
ASUS MyLogo 2
ASUS Q-Design:
ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED)
ASUS Q-Slot
ASUS Q-DIMM
ASUS Q-Connector
Размеры, мм244 x 244
Форм-факторMicro-ATX



Упаковка и комплектация

По сравнению со старшими представителями линейки ASUS Republic Of Gamers коробка выглядит совсем небольшой, что немудрено, ведь и сама материнская плата меньших размеров. В оформлении используются типичная для ROG материнских плат тёмно-красная цветовая гамма. Большую часть лицевой стороны коробки занимает надпись с названием материнской платы.

Никуда не пропала и откидывающаяся «дверца»:

Лицевая сторона упаковки ASUS Rampage IV Gene

Правда, в отличие от Rampage IV Extreme и Rampage IV Formula после открытия дверцы, можно увидеть не полупрозрачное окно и материнскую плату через него, а лишь дополнительную порцию рекламы/информации о продукте.

Обратная сторона упаковки ASUS Rampage IV Gene

На обратной стороне коробки перечислены основные характеристики материнской платы, а также несколько фотографий отдельных её частей (без фотографии платы целиком). Так же, присутствует изображение интерфейсов, выведенных на заднюю панель.

Комплект поставки ASUS Rampage IV Gene

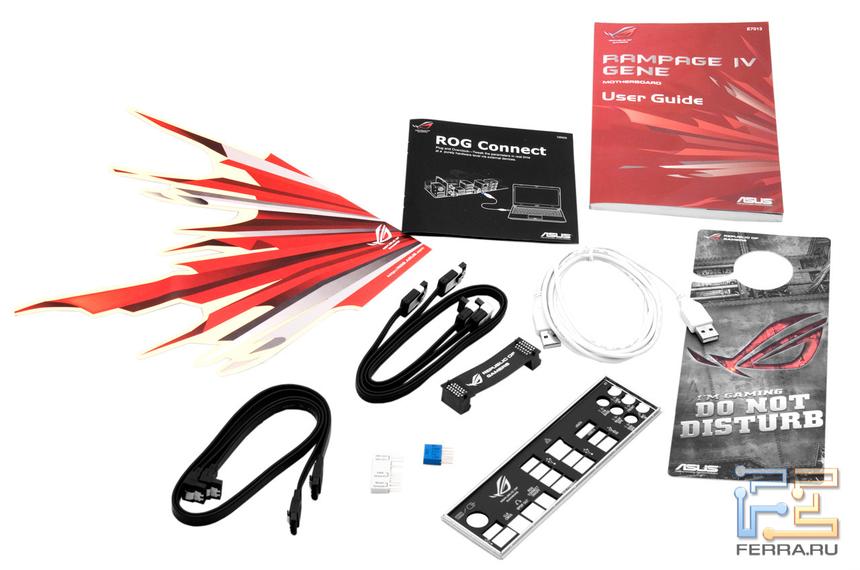

В комплект поставки входит:

  • Диск с программным обеспечением;
  • Руководство пользователя;
  • Руководство, посвященное технологии ROG Connect;
  • Наклейка-логотип ASUS Republic of Gamers;
  • Бумажка с надписью «Не беспокоить» и логотипом ROG, предназначенная для крепления к дверной ручке;
  • USB кабель, предназначенный для подключения ROG Connect;
  • Переходник ASUS Q-Connector;
  • Гибкий 2-way SLI мост;
  • Четыре кабеля SATA 3 Гбит/с;
  • Два кабеля SATA 6 Гбит/с;
  • Заглушка на заднюю панель.

Для материнской платы форм-фактора Micro-ATX комплект поставки обширен, разве что не хватает переходника X-Socket, которым комплектуются старшие представители линейки.

Дизайн и особенности платы

Лицевая сторона материнской платы ASUS Rampage IV Gene

Как уже упоминалось выше, ASUS Rampage IV Gene выполнена в размерах форм-фактора Micro-ATX (244х244 мм). Обычно материнские платы таких размеров являются бюджетными продуктами, чего о Rampage IV Gene не скажешь: принадлежность к линейке ROG выдают мощные преобразователи питания, которые не подверглись урезанию, а также массивные радиаторы системы охлаждения. В целом, Rampage IV Gene по компоновке похожа на обрезанную по высоте Rampage IV Formula.

Как и в случае с той же Rampage IV Formula, нашлось место только для четырёх слотов оперативной памяти. Как и на других материнских платах с набором системной логики Intel X79, слоты оперативной памяти размещены с двух сторон от процессорного разъёма, что необходимо при разводке четырёх независимых каналов. Слоты оборудованы защёлками только сверху, с учётом близости верхнего PCI-E слота такое решение является плюсом, ибо позволяет сохранить доступ к слотам памяти, даже если в систему уже установлен графический адаптер. Производителем заявлены режимы работы DDR3 1066 / 1333 / 1600 / 1866 / 2133 (разгон) / 2400 (разгон), максимальный поддерживаемый объём памяти составляет 32 Гбайта, что говорит о поддержке платой модулей в 8 Гбайт.

Нумерация слотов следующая (слева направо):

  • DIMM A1 —DIMM B1 — DIMM D1 — DIMM C1

При использовании одной планки памяти рекомендуется установить её в слот DIMM D1, при использовании двух рекомендуется установить память в слоты DIMM B1 и DIMM D1, при использовании трёх рекомендуется установить память в слоты DIMM D1, DIMM D1 и DIMM C1. Ну, а при использовании четырёх планок, понятное дело, будут заполнены все слоты.

Рекомендуемая конфигурация модулей оперативной памяти:

Рекомендуемая конфигурация модулей оперативной памяти

Рекомендуемая конфигурация модулей оперативной памяти

Обратная сторона материнской платы ASUS Rampage IV Gene

Если рассматривать сверху вниз, то конфигурация слотов расширения следующая:

  • PCI-E X16 3.0
  • PCI-E X4 2.0
  • PCI-E X16 3.0
  • PCI-E X8 3.0

Для Micro-ATX конфигурация немного непривычна, всё же на таких материнских платах редко можно увидеть пару полноценных PCI-E X16 слотов, да ещё и PCI-E X8 в придачу. Все три полноразмерных слота берут своё начало от контроллера в центральном процессоре и обладают поддержкой PCI-E 3.0, урезанный по размеру PCI-E X4 берёт своё начало от Intel X79 PCH, и поддерживает только PCI-E 2.0. Отмечу, что, несмотря на «открытость» слота X4 , разместить в нём полноценную X16 плату не получится — она упрётся в батарейку, и, соответственно, в слот не влезет.

Для использования SLI/CrossFireX рекомендуется задействовать первый и третий слоты расширения, которые всегда работают по схеме 16+16.

«Оверклокерские» бонусы размещены не в одном месте, а раскиданы по плате. В правом верхнем углу платы можно обнаружить индикатор POST-кодов.

ASUS Rampage IV Gene, индикатор POST-кодов

Там же недалеко расположены и точки замера основных напряжений системы.

А внизу материнской платы, ближе к её левому краю, можно обнаружить кнопки включения/перезагрузки системы, а также кнопку GO Button, которая позволяет из под Windows загрузить заранее приготовленный профиль разгона.

ASUS Rampage IV Gene, кнопки Power/Reset/GO Button

По сравнению с Rampage IV Extreme/Formula материнская плата лишилась джампера LN2 Mode, переключателя Slow Mode и набора переключателей для управления слотами PCI-E. Не так уж и критично, но для экстремального разгона материнская плата предназначена всё же меньше, нежели её старшие собратья. Также, Gene лишилась переключателя микросхем BIOS’а; это обусловлено наличием у Rampage IV Gene только одной микросхемы BIOS, соответственно, и переключатель больше не нужен.

Недалеко от правого нижнего угла Rampage IV Gene нашлось место для шести SATA портов.

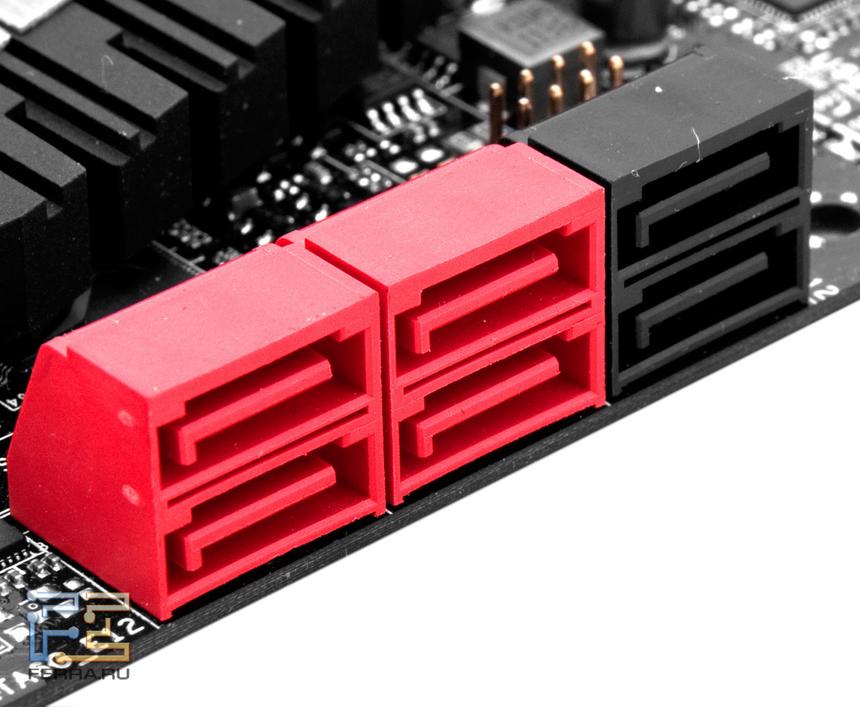

Порты SATA

Набор системной логики Intel X79 обладает поддержкой четырёх портов SATA 3 Гбит/с и двух SATA 6 Гбит/с, но в случае с Rampage IV Gene четыре порта из шести являются чипсетными: два SATA 3 Гбит/с и два SATA 6 Гбит/с.

Ещё два порта SATA 6 Гбит/с обеспечиваются при помощи контроллера ASMedia ASM1061.

SATA контроллер ASMedia ASM1061

SATA контроллер ASMedia ASM1061

Но и два оставшихся SATA от Intel X79 всё же задействованы. Один задействован для порта в нижней части материнской платы, другой расположен на задней панели в виде eSATA.

USB 3.0, как и у других представителей линейки ROG, реализован при помощи контроллеров ASMedia ASM1042. Но количество контроллеров (и портов) от платы к плате уменьшается в соответствии с ценой материнской платы. У самой дорогой платы — Rampage IV Extreme — восемь портов и четыре контроллера, у Rampage IV Formula шесть портов и три контроллера, а у Rampage IV Gene четыре порта и два контроллера.

USB 3.0 контроллер ASMedia ASM1042

USB 3.0 контроллер ASMedia ASM1042

Соответственно, и USB 3.0 портов стало доступно не восемь, как было у Extreme, а шесть. Четыре из них находятся на задней панели материнской платы, ещё два расположены в виде колодки для подключения пары «корпусных» USB 3.0 портов.

В отличие от Rampage IV Extreme с Realtek ALC898 за встроенный звук, как и в случае с Rampage IV Formula, отвечает решение ASUS SupremeFX III, вероятней всего, основанное на кодеке VIA VT2020. Если раньше звук SupremeFX предоставлялся в виде платы расширения, то теперь звук распаян непосредственно на материнской плате.

ASUS SupremeFX III

В качестве Multi-IO используется микросхема Nuvoton NCT6776F.

Микросхема Multi-IO Nuvoton NCT6776F

Микросхема Multi-IO Nuvoton NCT6776F

Популярный контроллер, он же используется и с другими материнскими платами ASUS на базе Intel X79.

В качестве сетевого контроллера используется Intel 82579V.

Сетевой контроллер Intel 82579V

Сетевой контроллер Intel 82579V

Задняя панель материнской платы ASUS Rampage IV Gene

На задней панели ASUS Rampage IV Gene расположены:

  • Один совмещённый PS/2 порт для клавиатуры/мыши;
  • Кнопка Clear CMOS;
  • Кнопка включения/выключения ROG Connect;
  • Восемь портов USB 2.0, включая порт для ROG Connect;
  • Два порта USB 3.0;
  • Один порт eSATA 3 Гбит/с;
  • Один порт LAN;
  • Оптический выход S/PDIF;
  • Шесть аудиовходов/выходов 3.5-мм mini-jack.

По сравнению с Rampage IV Formula сместилось отношение портов USB 2.0/3.0 от 6+4 к 8+2, то есть стало больше портов USB 2.0, но меньше портов USB 3.0.

Материнская плата ASUS Rampage IV Gene

Расположение элементов материнской платы ASUS Rampage IV Gene

1CPU, chassis and power fan connectors (4-pin CPU_FAN; 4-pin CPU_OPT; 4-pin CHA_FAN1/2/3
2DDR3 DIMM slots channel A, B, C and D
3ATX Power connectors (8-pin EATX12V)
4LGA2011 CPU socket
5Debug LEDs
6ATX Power connectors (24-pin EATXPWR)
7USB 3.0 connector (20-1 pin USB3_34)
8Intel X79 Serial ATA 3Gb/s connectors (7-pin SATA3G_1-3 black)
9Intel X79 Serial ATA 6Gb/s connectors (7-pin SATA6G_1/2 red)
10ASMedia Serial ATA 6Gb/s connectors (7-pin SATA6G_E1/E2 red)
11System panel connector (20-8 pin PANEL)
12USB 2.0 connectors (10-1 pin USB910; USB1112)
13Go LED
14Go Button
15Reset Switch
16Power-on Switch
17Digital audio connector (4-1 pin SPDIF_OUT)
18Front panel audio connector (10-1 pin AAFP)

Расположение разъёмов для подключения вентиляторов у ASUS Rampage IV Gene

Наличие пяти разъёмов для подключения вентиляторов у такой небольшой материнской платы радует. Особенно приятно, что все пять разъёмов являются 4-pin, то есть поддерживают ШИМ-управление скоростью вращения вентиляторов.

Возможности BIOS Setup

Вместо устаревшего BIOS используется UEFI оболочка, разрешение экрана — 1024х768. Традиционно для материнских плат ASUS последнего времени меню разбито на два основных режима, EZ Mode и Advanced Mode. При входе в UEFI первым делом открывается меню режима EZ Mode, которое предназначено для новичков, функционал данного режима сильно ограничен.

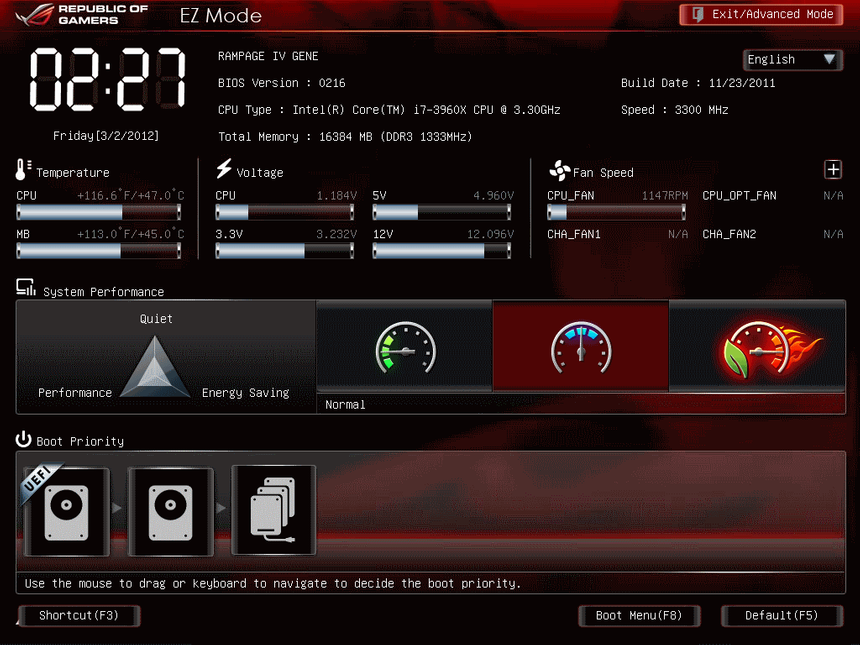

UEFI, меню EZ Mode

Помимо основных функций мониторинга, пользователю доступны лишь возможность выбора загрузочного устройства и возможность выбора одного из трёх режимов работы системы: Power Saving, Normal или ASUS Optimal. Первый режим способствует достижению максимальной энергоэффективности, второй является штатным режимом работы, а третий — режимом авторазгона, который позволяет поднять производительность системы без особого углубления в нюансы процесса разгона. В этом же меню можно выбрать и язык UEFI оболочки, причём в списке доступных есть и русский, что для некоторых, возможно, упростит знакомство с настройками материнской платы.

Все основные настройки сосредоточены в меню Advanced Mode.

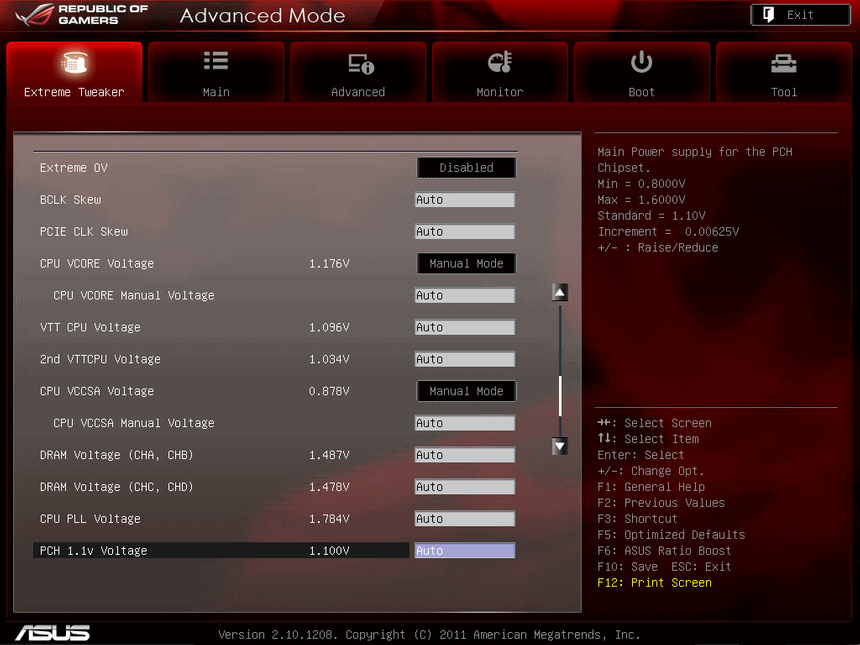

UEFI, меню Extreme Tweaker

UEFI, меню Extreme Tweaker

UEFI, меню Extreme Tweaker

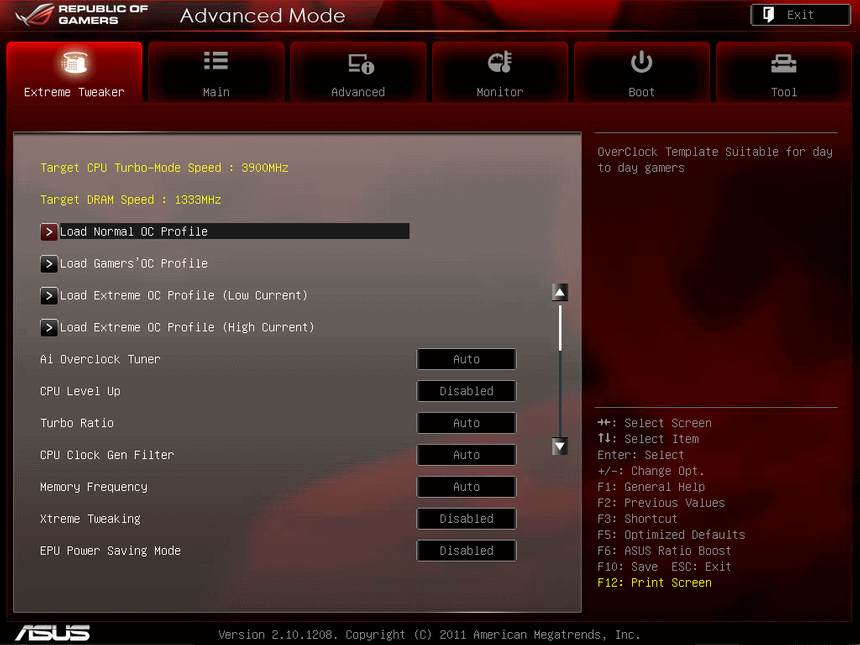

Как и в случае с другими материнскими платами, относящимися к линейке Republic of Gamers, при входе в Advanced Mode в первую очередь открывается обычно идущая второй вкладка Extreme Tweaker, которая посвящена настройкам разгона. А второй является вкладка Main, которая на других материнских платах в списке идёт обычно первее. Интересно, что в перечне настроек раздела Extreme Tweaker сохранились пара профилей, заготовленных исключительно для экстремального разгона. Да и в целом, перечень настроек разгона не стал урезанным относительно старших материнских плат.

Немалая часть настроек разгона распределена по дополнительным вкладкам, например, основные настройки питания собраны в меню DIGI+ Power Control.

UEFI, меню DIGI+ Power Control

Перечень доступных к изменению настроек обширен: тут можно изменить настройки Load-Line Calibration для напряжений питания CPU и CPU VCCSA, возможность управления частотой работы цепей MOSFET для преобразователей питания CPU, CPU VCCSA, CPU VTT и DRAM. Никуда не пропали и настройки защиты системы питания, причём можно ограничить как ток потребления, так и температурный режим работы. Присутствует и возможность управления активностью фаз питания в преобразователе питания процессора.

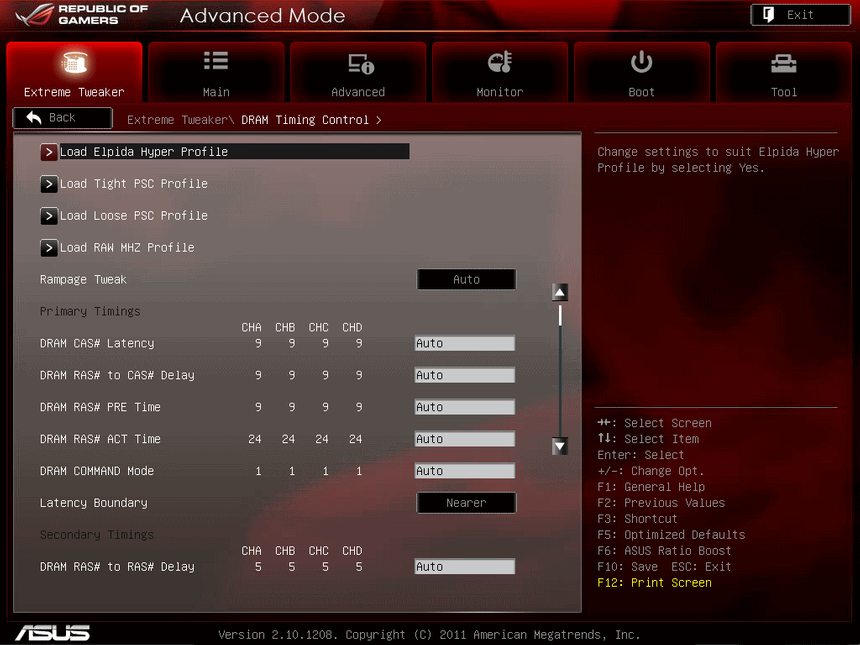

Основные настройки памяти собраны в меню DRAM Timing Control.

UEFI, меню DRAM Timing Control

Меню не претерпело изменений по сравнению с Rampage IV Extreme/Formula; помимо одинакового перечня доступных к изменению задержек, от старших плат унаследованы и готовые профили разгона для микросхем Powerchip (PCS) и Elpida Hyper. Остался и профиль RAW MHZ, предназначенный для покорения максимальных частот памяти независимо от применяемых микросхем. Видеть такие настройки на Micro-ATX материнской плате, честно говоря, непривычно.

После Extreme Tweaker следует вкладка Main.

UEFI, меню Main

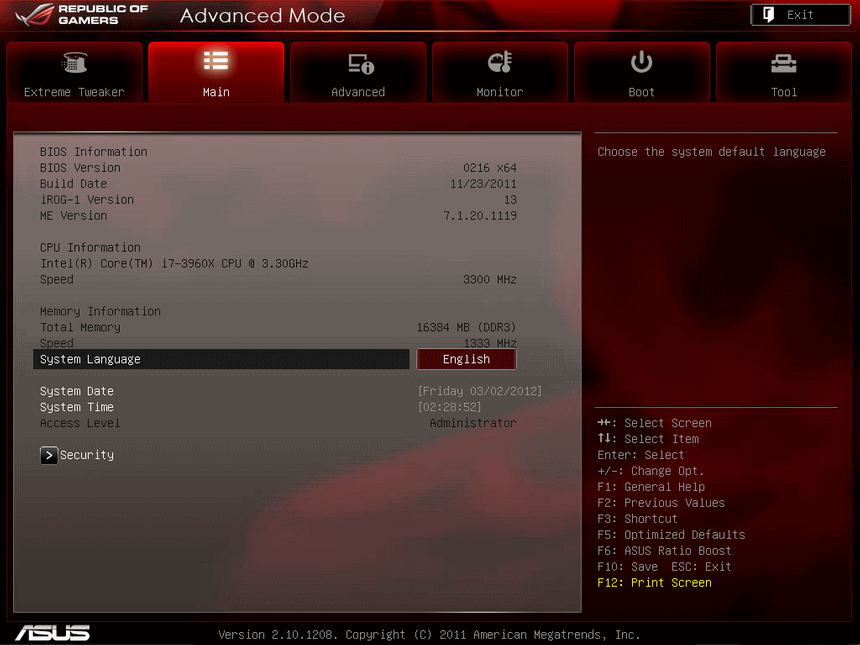

В данном меню предоставляется основная информация о системе, а именно: об установленном процессоре и его текущей тактовой частоте, об установленной в систему оперативной памяти, а так же о версии прошивки материнской платы. Так же, здесь можно задать дату/время, выбрать язык оболочки и установить пароль на старт системы/вход в UEFI.

Следующим по списку идёт меню Advanced.

UEFI, меню Advanced

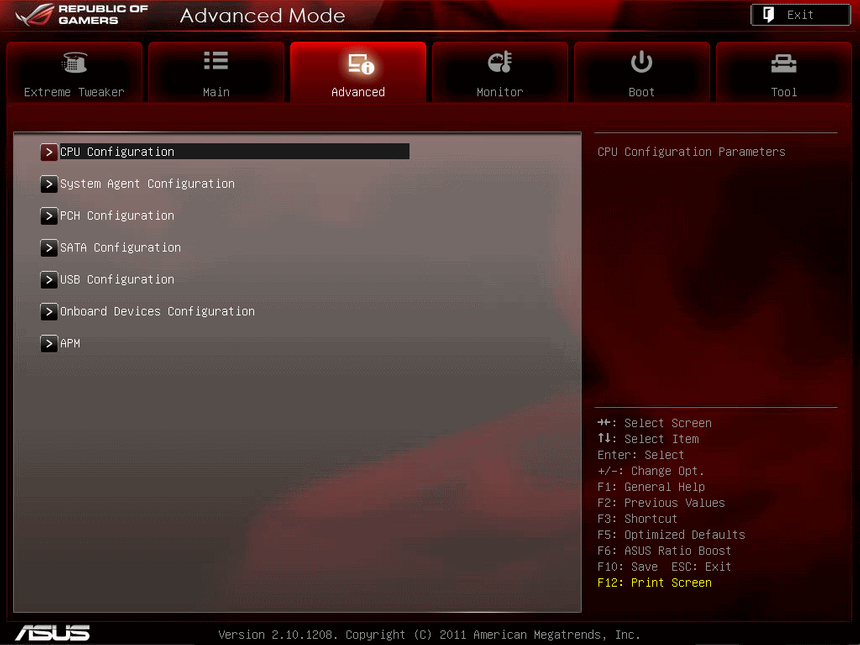

Данная вкладка разбита на несколько разделов, а именно: CPU Configuration, System Agent Configuration, PCH Configuration, SATA Configuration, USB Configuration, Onboard Device Configuration, APM. Перечень настроек в данных подменю ничем не отличается от других LGA 2011 материнских плат ASUS и рассматривался неоднократно, так что перейдём к следующему разделу, название которого Monitor.

UEFI, меню Monitor

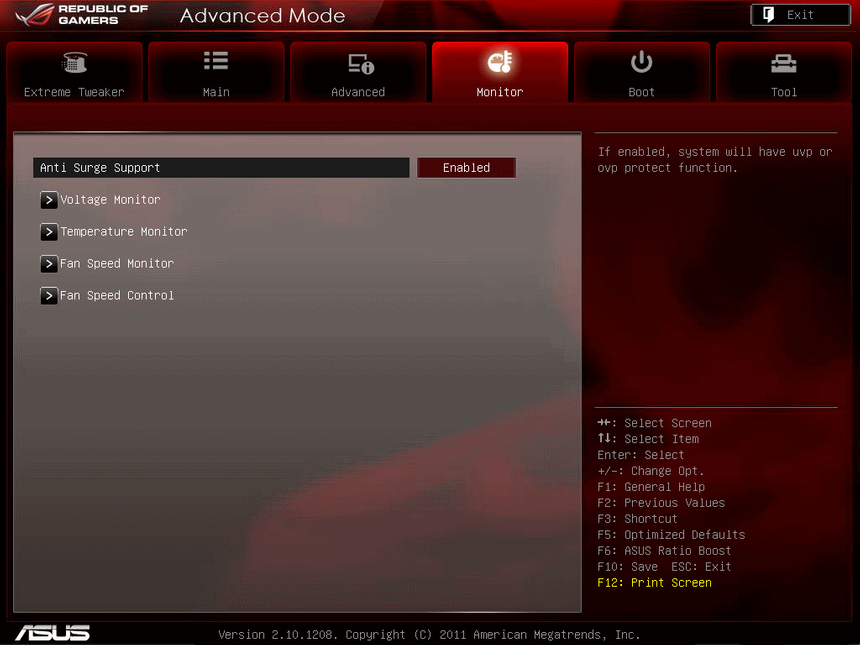

В главном меню Monitor можно лишь включить/выключить опцию Anti Surge Support, которая отвечает за защиту материнской платы от излишнего завышения, либо занижения основных напряжений системы. Все остальные настройки рассортированы по дополнительным вкладкам. Первое подменю посвящено мониторингу напряжений.

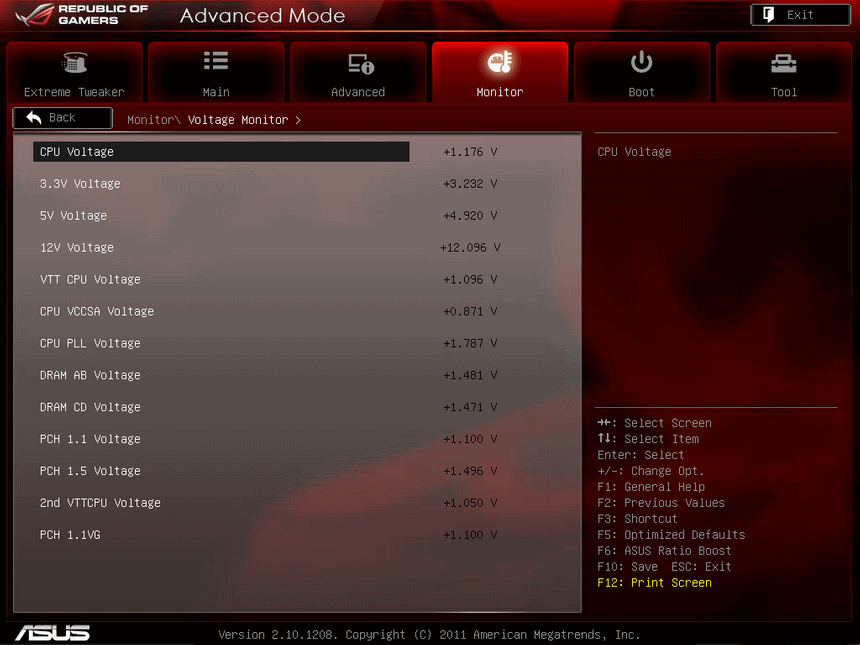

UEFI, меню Voltage Monitor

Следующая вкладка посвящена мониторингу температур.

UEFI, меню Temperature Monitor

В данном меню, помимо непосредственно информации о температурах, можно задать пороговое значение температуры чипсета, после превышения которой включатся алгоритмы защиты от перегрева.

Вентиляторам посвящено сразу две вкладки; одна отвечает за мониторинг скорости вращения, вторая — за тонкую настройку скорости вращения.

UEFI, меню Fan Speed Monitor

UEFI, меню Fan Speed Control

После раздела мониторинга следует раздел Boot.

UEFI, меню Boot

Тут предоставляется возможность выбора приоритета загрузки системы с различных носителей информации, а также основные настройки загрузки — показ лого, сообщений об ошибках и режим UEFI, включаемый при входе в оболочку (EZ Mode либо Advanced Mode).

Последним в списке, но не последним по значимости, расположен раздел Tool, в котором собраны несколько полезных утилит.

UEFI, меню Tool

Сами утилиты у ASUS унифицированы для большинства материнских плат: EZ Flash 2 Utility предоставляет возможности по обновлению UEFI материнской платы, SPD Information — информацию об установленных модулях оперативной памяти, O.C. Profile позволяет сохранять/загружать профили настроек системы, а при помощи GO Button можно создать профиль разгона, привязанный к одноимённой кнопке на материнской плате.

Как и в случае с Rampage IV Formula, помимо утилит в данном разделе позволяется активировать подсветку аудиокодека на материнской плате и подсветку дорожек, идущих от кодека к аудио-колодке на задней панели.

Подводя итоги по UEFI меню, можно сказать, что оно практически в неизменном виде перекочевало от рассмотренной ранее Rampage IV Extreme и Rampage IV Formula, что для Micro-ATX продукта похвально.

Тестирование

Тестовый стенд

Asus Rampage IV Gene тестировалась в составе следующей конфигурации:

  • Процессор: Intel Core i7 3960X
  • Видеокарта: NVIDIA GTX 570
  • Оперативная память: Kingmax 4 x 2 Гб 1333 МГц
  • Блок питания: Antec SG850W
  • Жесткий диск: Intel SSD 160 Гб

Разгон процессора

Разгон процессора производился при напряжении питания 1.25 В, максимальная достигнутая частота при таком напряжении составила 4413 МГц:

Результат разгона процессора

Результат разгона процессора

Что ж, несмотря на уменьшенные размеры платы, оверклокерских способностей она не потеряла, и смогла разогнать процессор так же, как и старший представитель линейки — Rampage IV Extreme. Каких либо проблем с разгоном выявлено не было, и ограничителем является лишь напряжение питания процессора и его температурный режим.

К температурному режиму материнской платы каких-либо претензий нет, температуры примерно те же, что были у Rampage IV Formula, что немудрено, ведь у материнских плат одинаковые преобразователи питания и одинаковые системы охлаждения.

Результаты тестов

Замеры производительности осуществлялись как для режима со штатными частотами, так и при разгоне. Частота работы памяти в обоих случаях составляла 1333 МГц, стендовый графический адаптер в лице GTX 570 разгону подвергнут не был.

Результаты тестирования ASUS Rampage IV Gene в Adobe Photoshop

Результаты тестирования ASUS Rampage IV Gene в Adobe Photoshop

Результаты тестирования ASUS Rampage IV Gene в 3DSMax

Результаты тестирования ASUS Rampage IV Gene в 3DSMax

Результаты тестирования ASUS Rampage IV Gene в Cinebench 11.5

Результаты тестирования ASUS Rampage IV Gene в Cinebench 11.5

Результаты тестирования ASUS Rampage IV Gene в WinRar

Результаты тестирования ASUS Rampage IV Gene в WinRar

Как видно по результатам тестирования, временами разгон даёт неплохую прибавку, а временами рост производительность не велик. Но тут надо отметить, что производительность у LGA2011 и без разгона высока.

Заключение

Честно говоря, неоднозначный продукт. С одной стороны, на данный момент это самая продвинутая Micro-ATX материнская плата среди существующих для платформы LGA 2011. Она не урезана в возможностях разгона относительно старших плат серии ROG, у неё мощный преобразователь питания процессора, а также эффективная система охлаждения. С другой стороны, а нужно ли это всё в данном форм-факторе, тем более при стоимости в районе 10000 рублей? Если стоит необходимость сборки небольшой, но бескомпромиссной игровой системы или рабочей станции, то выбор невелик, и Rampage IV Gene в таком случае станет надёжной основой ПК. В остальных же случаях, выбор полноразмерной материнской платы выглядит разумней.

Плюсы:Минусы:
Хорошие способности к разгону;Высокая стоимость;
Качественный преобразователь питания процессора;Четыре слота оперативной памяти вместо восьми;
Эффективная система охлаждения;Всего два USB 3.0 на задней панели.
Звук SupremeFX III.
Хорошие способности к разгону;
Качественный преобразователь питания процессора;
Эффективная система охлаждения;
Звук SupremeFX III.
