Бюджетный крепыш. Обзор материнской платы ASUS Z87-K

Материнская плата ASUS Z87-K, как видно из названия, основана на базе системной логики Z87 Express и предназначена для процессоров Intel архитектуры Haswell. Несмотря на то, что данная плата относится к среднему ценовому сегменту, она позволяет разгонять процессоры К-серии.

Вступление

Отличительной особенностью ASUS Z87-K является возможность разгона процессоров Intel с разблокированным множителем. Стоит отметить, что материнка является самой младшей Z87-платой в линейке компании ASUS. Именно поэтому не стоит ожидать от нее уникальных «ноу-хау», богатой комплектации и прочих приятных мелочей, которые присущи более дорогим собратьям.

Основные технические характеристики

 ASUS Z87-KASRock Z87M Pro4GIGABYTE GA-Z87M-D3H
СокетLGA1150LGA1150LGA1150
Системная логикаZ87 ExpressZ87 ExpressZ87 Express
Поддерживаемая оперативная памятьДо DDR3-2933До DDR3-2800До DDR3-3000
Слоты расширения2x PCI Express x16 2x PCI Express x1 3x PCI2x PCI Express x16 2x PCI2x PCI Express x16 2x PCI
Количество SATA 3.0 портов666
Количество USB 2.0/3.0 портов8/68/68/6
Аудио7.1, Realtek ALC8877.1, Realtek ALC8927.1, Realtek ALC892
Сеть10/100/1000 Мбит/с, Realtek 8111GR10/100/1000 Мбит/с, Intel10/100/1000 Мбит/с, Intel
Разъемы задней панели2x PS/2, 1x D-Sub 1x DVI-D 1x HDMI 2x USB 2.0 4x USB 3.0 1x RJ-45 3x 3.5-мм jack1x combo PS/2 1x D-Sub 1x DVI-D 1x HDMI 1x Optical S/PDIF 2x USB 2.0 4x USB 3.0 1x RJ-45 5x 3.5-мм jack1x combo PS/2 1x D-Sub 1x DVI-D 1x HDMI 2x USB 2.0 4x USB 3.0 1x RJ-45 6x 3.5-мм jack
Форм—факторATXMicroATXMicroATX
Ориентировочная стоимость4 600 руб.4 100 руб.4 300 руб.
Уточненная стоимость по данным price.ru

Упаковка, комплектация, дизайн

Материнская плата ASUS Z87-K поставляется в черной лаконичной упаковке. Из числа нескольких ярлыков, распечатанных на коробке, привлекает внимание самый большой — значок 5Х protection. Данная технология является совокупностью пяти инженерных решений, используемых при сборке устройства. Так, героиня тестирования может похвастать: наличием цифрового стабилизатора VRM Digi+ EPU ASP1253, защиты от коротких замыканий, защиты от статического электричества, а также использованием твердотельных конденсаторов и интерфейсной панелью, выполненной из нержавеющей стали.

Обозреваемое устройство, как и полагается его ценовому сегменту, комплектуется по-спартански: двумя SATA-кабелями, один из которых имеет Г-образную форму разъема, заглушкой для задней панели корпуса, компакт-диском с «дровами» и утилитами и руководством пользователя.

Комплектация ASUS Z87-K

Компания ASUS выбрала черно-желтую палитру для основной линейки материнских плат на базе чипсета Intel Z87.

Чип логики охлаждается небольшим радиатором, что неудивительно, ведь его TDP не превышает 5 Вт. Элементы цепи питания процессора также охлаждаются небольшим радиатором.

На материнской плате распаяно четыре слота DIMM под оперативную память стандарта DDR3. Процессоры Haswell поддерживают до 32 Гбайт ОЗУ. К тому же максимальная поддерживаемая эффективная частота «мозгов» установлена на отметке нешуточных 2933 МГц! Правда, расположение слотов оперативной памяти, на наш взгляд, — неудачное, ибо они слишком близко распаяны к процессорному гнезду и вместе с габаритными модулями ОЗУ могут стать помехой для установки процессорного кулера, и наоборот.

Инженеры компании выбрали интересное месторасположение для батарейки CMOS — «кроватка» распаяна прямо под процессорным сокетом. При использовании в системе массивного кулера доступ к ней будет затруднен (только вот нужен ли этот доступ вообще? — прим. редактора).

Материнская плата ASUS Z87-K, общий вид

Хоть на «матери» и распаяно два слота PCI Express x16, но вместе они работают согласно схеме х16+х4. Соответственно, желтый порт имеет в своем распоряжении полноценные 16 линий PCI Express 3.0. Также ASUS Z87-K поддерживает технологию слияния в один массив нескольких видеокарт AMD CrossFireX.

Компания ASUS отдает дань прошлому. На материнской плате присутствуют сразу три слота PCI, которые на сегодняшний день могут вовсе не понадобиться. Помимо всего прочего, на текстолите платы распаяно два порта PCI Express х1. Обратите внимание: один из PCI Express х1 «исчезнет» при установке двухслотовой видеокарты. На наш взгляд, лучше бы перекрывался один из трех PCI.

Слоты расширения материнской платы ASUS Z87-K

На интерфейсной панели присутствуют: PS/2 для мыши и клавиатуры; HDMI-, D-Sub-, и DVI-D-выходы для передачи изображения; шесть портов USB, два из которых — третьей ревизии; разъем RJ-45, а также три 3.5-мм джека.

Интерфейсная панель ASUS Z87-K

Все шесть портов SATA, распаянных на ASUS Z87-K, поддерживают стандарт 3.0 и обеспечивают пропускную способность 6 Гбит/с.

Порты SATA на ASUS Z87-K

Звуковой кодек основан на чипе Realtek ALC887. «Восемьсот восемьдесят седьмой» используется в большинстве бюджетных продуктов. Однако мы ожидали увидеть в ASUS Z87-K хотя бы ALC889 или ALC892 — более качественные решения, но и более дорогие.

Звуковой кодек Realtek ALC887 на ASUS Z87-K

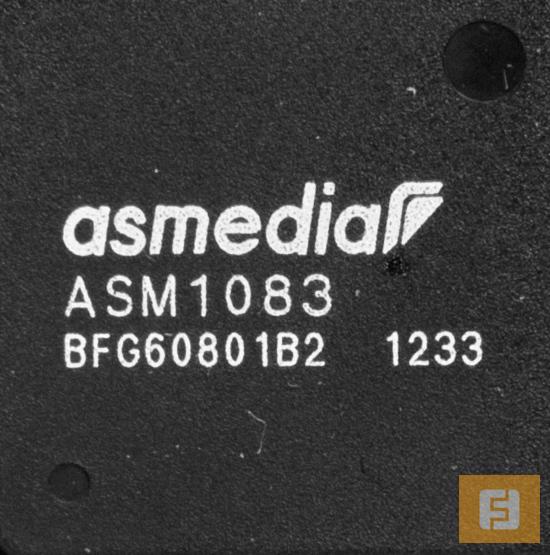

За поддержку трех PCI отвечает мост PCI-Е-to-PCI ASmedia ASM1083.

ASmedia ASM1083

Микросхема Nuvoton NCT5538D следит за температурными датчиками системы.

Nuvoton NCT5538D

На плате присутствует гигабитный сетевой контроллер, который подключается через шину PCI Express и поддерживает виртуальные сети VLAN, а также распределение нагрузки на несколько процессорных ядер.

Сетевой контроллер Realtek 8111GR на материнской плате ASUS Z87-K

Arrows-left
Arrows-right
Reload
1 / 2

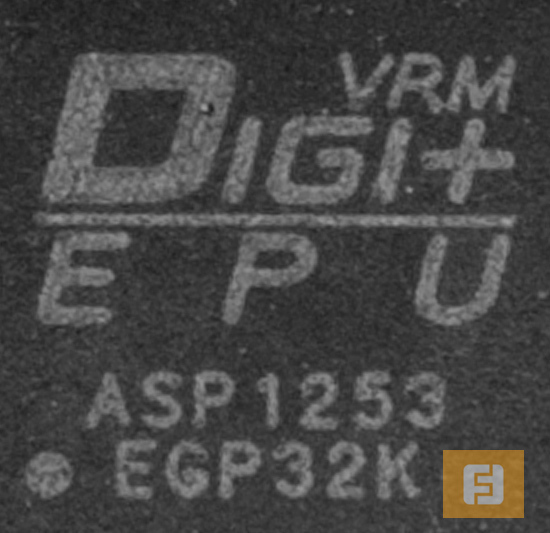

Цифровой стабилизатор напряжения VRM Digi+ EPU ASP1253 на ASUS Z87-K

BIOS

Рассматриваемая материнская плата оснащена UEFI BIOS версии 0301. На главной странице мы видим всю необходимую информацию: параметры процессора и оперативной памяти, температура процессора, основное опорное напряжение VCCIN, скорость вращения подключенных к системе вентиляторов, дата и время, режим работы и приоритет загрузки.

Основное меню BIOS матплаты ASUS Z87-K

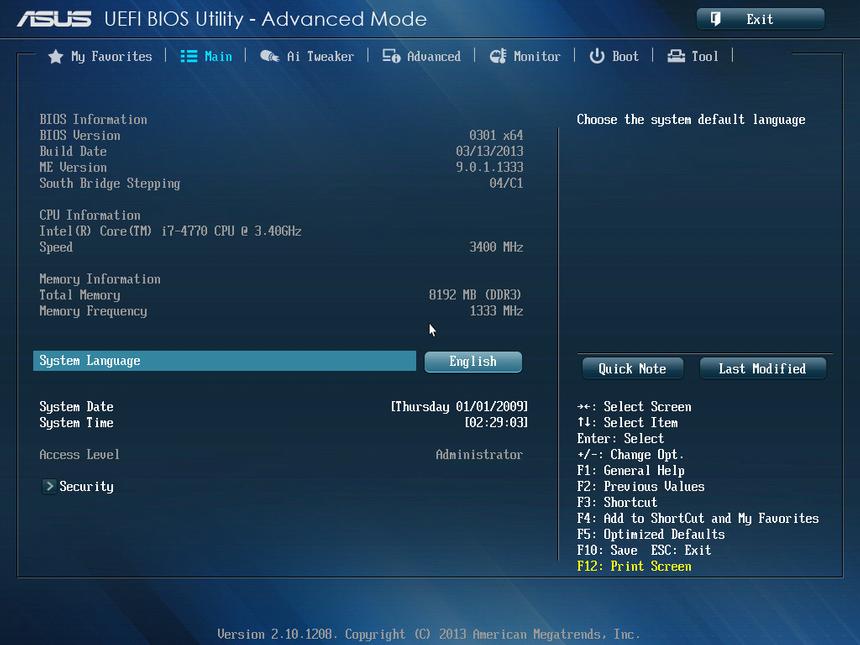

При переходе в режим Advanced Mode открываются более детальные настройки. На странице Main отображается информация о версии прошивки, степпинге и других характеристиках процессора, а также информация об используемой оперативной памяти.

Вкладка Main ASUS Z87-K

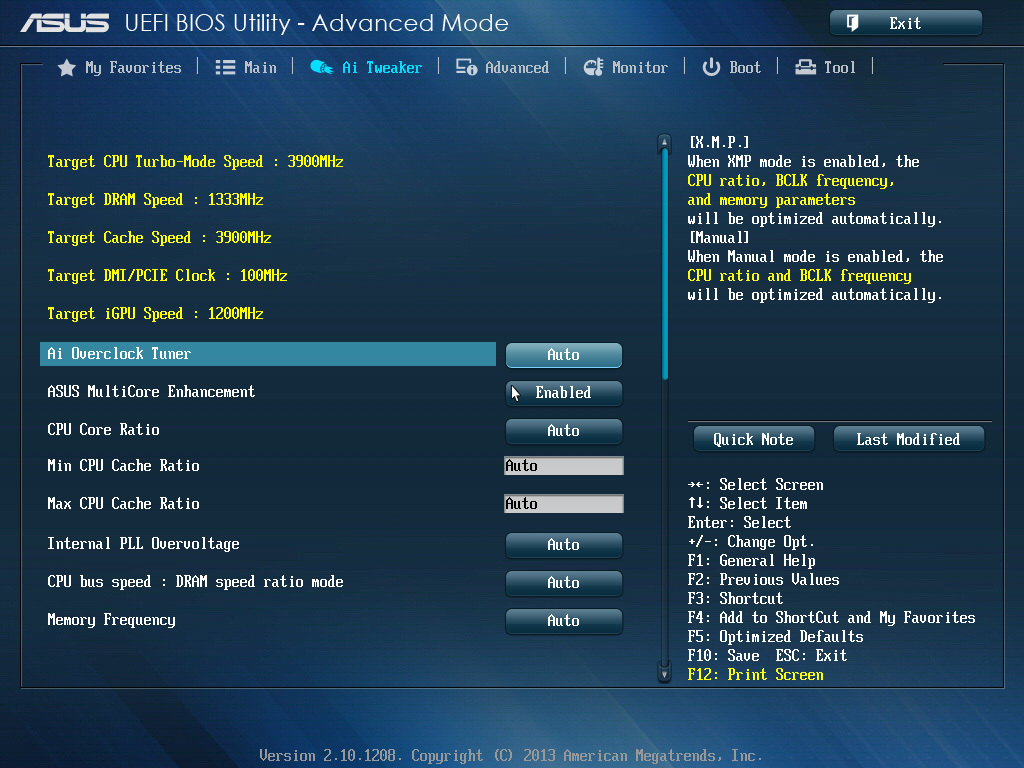

Следующее меню — AI Tweaker — предоставляет информацию о рабочих частотах процессора, памяти, кэша, PCI Express и iGPU. Здесь можно активировать функцию интеллектуального разгона Ai Overclock Tuner, а также самостоятельно назначить минимальные и максимальные частоты кэша процессора, коэффициент CPU bus/DRAM, частоту оперативной памяти, тайминги, различные напряжения.

Arrows-left
Arrows-right
Reload
1 / 3

Вкладка AI Tweaker ASUS Z87-K

Вкладка AI Tweaker ASUS Z87-K

Меню Advanced предоставляет пользователю возможность изменить настройки чипсета, SATA-контроллера, USB и прочих встроенных элементов.

Arrows-left
Arrows-right
Reload
1 / 2

Вкладка Advanced ASUS Z87-K

Вкладка Advanced ASUS Z87-K

В меню Monitor можно получить обширную информацию о температурном режиме, напряжениях на основных линиях (VCCIN, +3.3V, +5V, +12V), а также о скоростях вращения подключенных к плате вентиляторов.

Вкладка Monitor ASUS Z87-K

Выбрать приоритет загрузки с того или иного устройства можно в меню Boot.

Меню Boot ASUS Z87-K

Если возникала необходимость прошить или сохранить конфигурацию разгона, то необходимо зайти в меню Tool.

Вкладка Tool ASUS Z87-K

Раздел My Favorites позволяет добавлять необходимые пользователю параметры самостоятельно.

Раздел My Favorites

Тестирование

Тестовый стенд

Процессор — Intel Core i7 4770
Система охлаждения — Deepcool Ice Warrior
Термоинтерфейс — Arctic Silver 5
Оперативная память — Corsair XMS3 1600 МГц, 9-9-9-24, 2х 4 Гбайт
Материнская плата — ASUS Z87-K
Жесткий диск — Intel SSD 320 Series, 160 Гбайт
Блок питания — Seasonic Platinum 1000W
Монитор — Dell U2711b, 2560x1440
Операционная система — Windows 7 x64

Результаты тестирования материнской платы ASUS Z87-K

MaxxMEMI

Стоит отметить, что результаты тестирования скорости памяти получены на эффективной частоте 1333 МГц, а не 1600 МГц.

Конкуренты

Среди конкурентов ASUS Z87-K было решено выбрать две материнские платы форм-фактора mATX. Однако все три устройства имеют приблизительно равную стоимость.

ASRock Z87M Pro4

Материнка ASRock Z87M Pro4 имеет современный набор портов для накопителей и прочей периферии: шесть SATA 3.0 и четыре USB 3.0. Также присутствуют два устаревших слота PCI. Недостатком можно считать и отсутствие охлаждения силовых элементов питания процессора.

ASRock Z87M Pro4

ASRock Z87M Pro4

GIGABYTE GA-Z87M-D3H

Материнская плата использует технологию Ultra Durable 4 Plus — аналог 5X protection, которая снижает температуру компонентов устройства и минимизирует потери электроэнергии в силовых цепях. В остальном мы можем наблюдать все ту же функциональность, что и у ASRock Z87M Pro4.

GIGABYTE GA-Z87M-D3H

GIGABYTE GA-Z87M-D3H

Заключение

ASUS Z87-K станет хорошим выбором для тех пользователей, которые не хотят ограничивать себя рамками системной логики H87 Express, но и не видят смысла чрезмерно переплачивать за плату на базе Z87 Express. Изучение настроек BIOS и элементной базы устройства позволяет утверждать, что при помощи героини сегодняшнего тестирования можно извлечь дополнительную выгоду путем небольшого разгона Haswell К-серии.

Есть и пара замечаний к дизайну материнской платы. Во-первых, это нелогичное, на наш взгляд, расположение PCI Express x1 и PCI. Во-вторых, слишком близкое расположение оперативной памяти к процессорному сокету. В-третьих, то, что в конструкции ASUS Z87-K используется бюджетный звуковой кодек Realtek ALC887.

Наконец, если вы не планируете заниматься разгоном, то вам следует задуматься о более доступном варианте материнской платы. Для таких целей отлично подойдет, например, H87-PLUS все той же ASUS.
