Домашняя группа. Обзор материнских плат MSI H87-G43 и ASUS H87M-Pro

Анонс процессоров Haswell явил миру огромное число новых материнских плат. Первое время интерес общественности был прикован в основном к продвинутым и навороченным устройствам, которые могут похвастать мощным «обвесом» контроллеров и портов, а также предрасположенных к серьезному разгону. Пора рассмотреть и другие варианты из «домашней группы», варианты на базе логики H87 Express.

Хотя разгоном процессоров уже давно никого удивить нельзя, и производители стараются как можно больше упростить данный процесс для потребителя, всегда остаются люди, для которых это далеко не самое важное в платформе. Тихий, недорогой домашний компьютер, готовый к работе и развлечениям сразу после его сборки, по-прежнему остается наиболее ходовым товаром. Но между самыми дешевыми офисными сборками и ПК энтузиастов есть огромная пропасть, где находится очень много материнских плат, основанных на чипсетах средней руки. Например, таких, как Intel H87 Express.

Блок-схема набора логики Intel H87 Express

Для начала надо разобраться, чем H87 Express отличается от своего старшего «брата» Z87 Express. Сразу к очевидному: в H87 заблокирован разгон процессоров, в том числе с индексом K. С высокочастотными модулями DDR3 также могут быть проблемы. Так, их штатные частоты окажутся недоступны при выборе значений в BIOS, либо плата откажется стартовать с ними. Тут, правда, была одна интересная история… Первоначально многие платы на H87 и B85 разгоняли процессоры, но затем эту функцию убрали. И закрывалась она после обновления BIOS, а то и через Windows Update. Таким образом, Intel лишила общественность «досадной» ошибки в свойствах набора логики, а объяснялось это безопасностью для самих пользователей. Мало ли человек решит разогнать Core i7-4770K на довольно простой плате, с цепью питания, не предназначенной для таких нагрузок? И у него это вдруг получится? Кто же тогда будет покупать более дорогие платы на базе Z87-чипсета?

Тем не менее, оба набора логики сильно похожи, особенно по части поддерживаемых портов и интерфейсов. К примеру, пользователю по-прежнему доступны шесть разъемов SATA 3.0 с пропускной способностью 6 Гбит/с и столько же USB 3.0. Фирменные технологии Intel — Rapid Start и Smart Response — никуда не делись. Впрочем, ничего принципиально нового мы тут не находим. Все это уже мы уже проходили на примере плат на базе Z77 и H77.

MSI H87-G43

Начнем, пожалуй, с устройства компании MSI под названием H87-G43. Если первые цифры маркировки ясно указывают на чипсет, то последние говорят о ее положении в табели о рангах разработчика. В этот раз к нам в тестовую лабораторию прибыла одна из старших моделей в своей группе (за исключением H87-G43 Gaming), хотя ее средняя стоимость лишь немногим превышает 3000 рублей.

Комплектация, внешний вид

Новинка выполнена в полноразмерном форм-факторе ATX и поставляется в довольно крупной упаковке. При изготовлении коробки разработчик в основном сделал упор на надежность элементов и устройства в целом, благодаря соответствию «идеологии» Military Class 4.

Упаковка MSI H87-G43

Комплект поставки стандартен для устройства этого класса и состоит из руководства, заглушки на заднюю панель, диска с драйверами и ПО, пары кабелей SATA 3.0 с защелками.

Комплектация MSI H87-G43

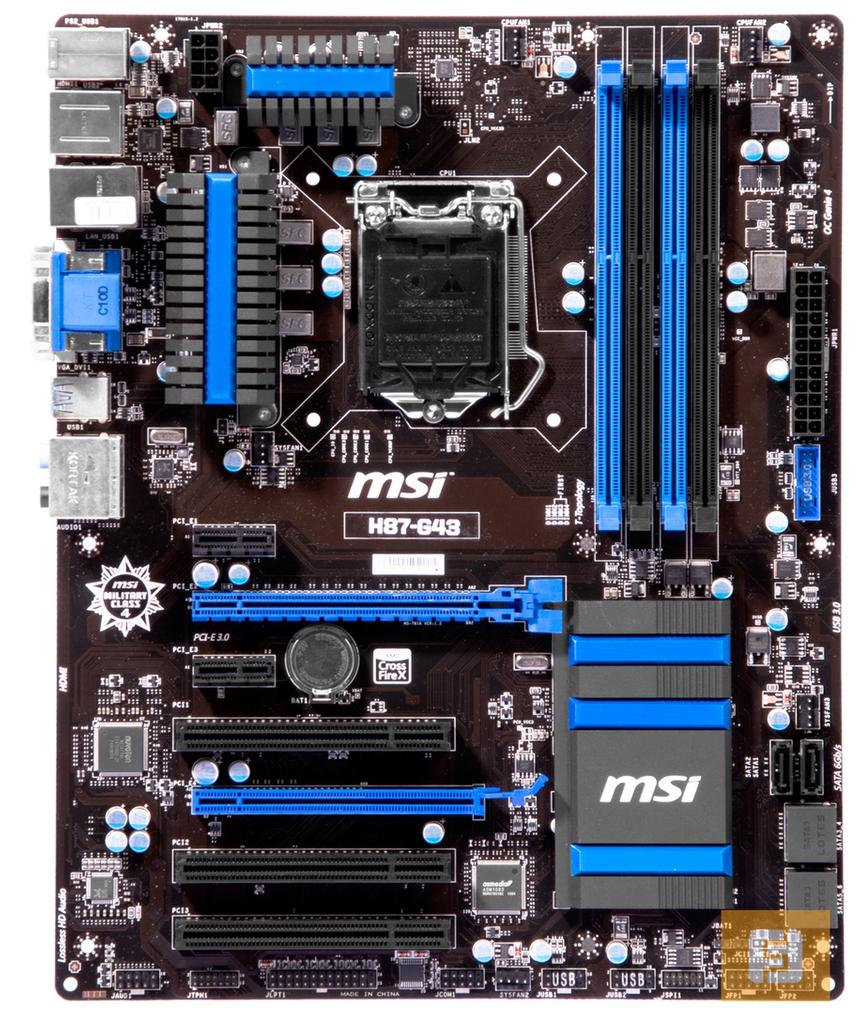

Несмотря на домашнюю серию и отсутствие возможности хорошего разгона, плата оснащена 8-пиновым разъемом для питания CPU. Охлаждают цепь питания приличные по размеру радиаторы. Вокруг процессорного гнезда LGA1150 достаточно свободного места для установки любого по размеру кулера, тем более, что рядом с сокетом распаяно сразу три 4-пиновых разъема для подключения вентиляторов. Правее распаяны четыре слота DIMM, которые примут до 32 Гбайт оперативной памяти DDR3. Впрочем, повторимся, поддерживается эффективная частота только до 1600 МГц. Чуть ниже расположен плоский радиатор, охлаждающий чипсет. Во время работы он остается чуть теплым.

Что касается слотов расширения, то тут их семь штук. Слоты синего цвета — PCI Express x16 — предназначены для подключения графических карт. Плата поддерживает технологию AMD CrossFire. Верхний слот PCI Express 3.0 работает в полноформатном режиме х16, нижний — х4, да и только 2.0. Для установки прочих карт расширения предусмотрены два PCI Express x1 и три традиционных PCI.

Внешний вид MSI H87-G43

Внизу платы распаян ряд коннекторов для подключения внутренних портов и разъемов, включая системную панель. Здесь же, справа, на своем привычном месте находится группа коннекторов SATA 6 Гбит/с, две трети из которых развернуты в сторону корзины для жестких дисков корпуса системного блока. Тут же присутствует еще один разъем для подключения вентиляторов.

Разъемы SATA MSI H87-G43

В целом, на наш взгляд, H87-G43 имеет добротную компоновку элементов. Можно даже сказать, что плата выглядит несколько богаче ее прямого назначения.

Задняя панель оборудована стандартным набором интерфейсов. Например, тут можно встретить пару разъемов USB 3.0 и шесть USB 2.0, а также сетевой порт RJ-45. От самых бюджетных аналогов устройство выделяет наличие сразу трех портов вывода изображения: HDMI, DVI-I и D-Sub. Впрочем, подобное техническое решение уже давно стало нормой.

Задняя панель MSI H87-G43

Так как платформы Intel уже давно отказались от нативного контроллера PCI, разработчик установил мост PCIe-to-PCI под названием ASMedia ASM 1083.

Контроллер ASM 1083

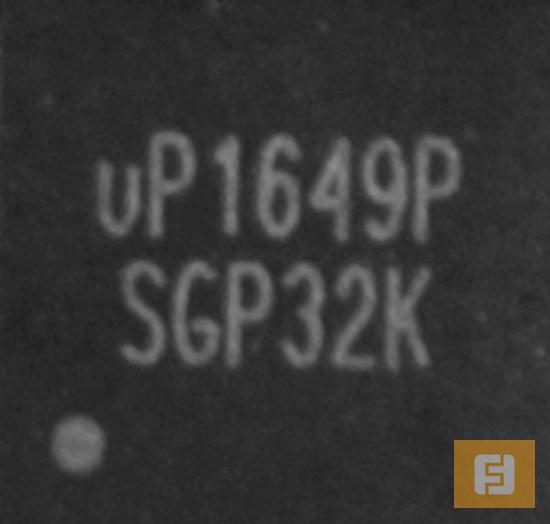

В качестве ШИМ-контроллера цепи питания выступает чип uPI uP1649P.

ШИМ-контроллер uPI uP1649P

Для работы параллельного порта необходима микросхема PTN3360DBS.

Параллельный порт PTN3360DBS

Системным мониторингом занимается микросхема Nuvoton CNT6779d.

Nuvoton CNT6779d

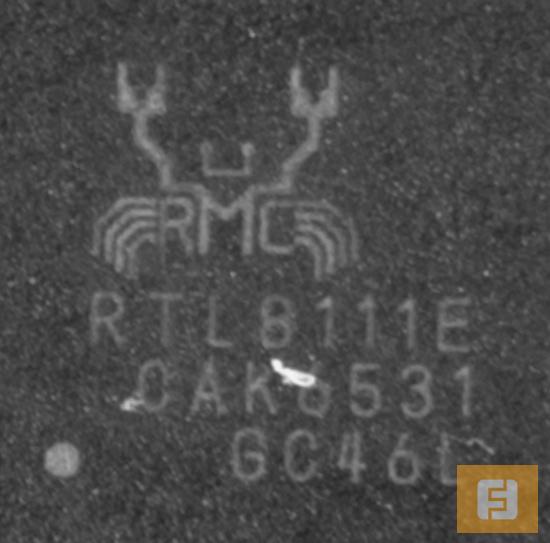

За сеть отвечает распространенный контроллер Realtek RTL8111E.

Realtek RTL8111E

За звук отвечает бюджетный кодек Realtek ALC 892.

Аудиокодек Realtek ALC 892

BIOS

Тестируемая материнская плата оснащена Click BIOS 4. Помимо дополнительных технологий и различных улучшений, стоит отметить, что теперь действительно возможна работа в BIOS при помощи мыши. На ранних версиях этой технологии (как и у любых других вендоров) наблюдались различные недоработки. Теперь же все работает на ура!

Главная страница BIOS предлагает пользователю ознакомиться с основными параметрами системы, а также позволяет быстро перейти к одному из основных меню.

Главная страница

Меню Setting, по сути, объединяет в себе всевозможные настройки, которые могут потребоваться пользователю. Тут же находятся дополнительные возможности для установки пароля, проверки краткой системной информации, работы с накопителями и их приоритетом во время запуска компьютера. Наконец, в подменю Advanced собраны настройки портов и разъемов, работы сети, энергосберегающих функций и тому подобное.

Меню Settings

Меню Settings, продолжение

Как и на всех материнских платах с Click BIOS 4, тут есть крупный раздел меню с наименованием OC, который вобрал в себя все функции для разгона. Здесь можно изменить частоты, делители и множители, а также напряжения процессора и оперативной памяти. Но платы на базе H87 Express не поддерживают разгон CPU, поэтому основных и нужных для этого настроек тут нет. К тому же наш тестовый процессор, Core i7-4770, сам по себе не подходит для этой задачи. В данном случае у пользователя есть возможность изменить и настроить частоты модулей оперативной памяти и видеоядра, а также присутствует возможность изменить и подстроить подаваемое напряжение на все узлы платы.

Меню OC

Меню OC, продолжение

В меню M-Flash пользователь найдет опции, позволяющие сохранить BIOS в отдельный файл и обновиться до более современной версии прошивки.

Меню M-Flash

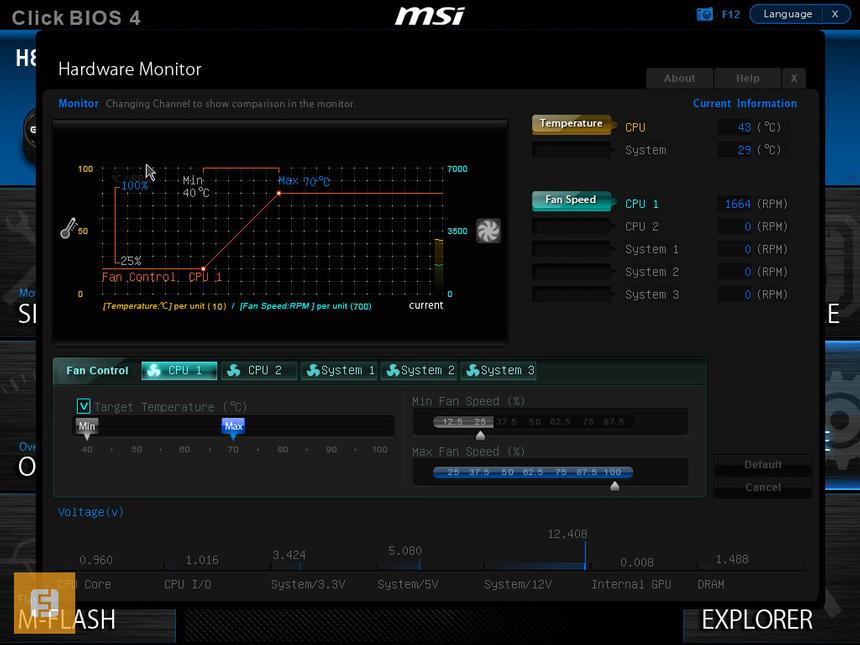

С недавних пор у плат MSI появилась мощная технология по управлению вентиляторами. Вы можете видеть множество настроек для пользователя, которые помогают задать отдельные профили работы для «карлсонов». Наглядно и удобно.

Меню Hardware Monitor

Инструмент Board Explorer наглядно показывает информацию о занятых слотах и портах материнской платы.

Меню Board Explorer

ASUS H87M-Pro

Комплектация, внешний вид

ASUS H87M-Pro основана на базе форм-фактора MicroATX. Упаковка соответствует формату устройства. Здесь разработчик разместил логотипы всех поддерживаемых и используемых технологий.

Упаковка ASUS H87M-Pro

В комплект поставки вошел уже привычный для нас набор компонентов, состоящий из компакт-диска, руководства по эксплуатации, заглушки на заднюю панель и кабелей SATA.

Комплектация ASUS H87M-Pro

Из-за форм-фактора плотность элементов на печатной плате несколько выше, чем у MSI H87-G43, но это не является особенностью конкретного образца. Это факт. Система питания имеет небольшой радиатор охлаждения. Для питания CPU используется мощный 8-пиновый коннектор.

Элементы вокруг гнезда LGA1150 стоят несколько теснее, но в целом проблем с установкой стандартных кулеров и модулей оперативной памяти не будет. Официальная информация гласит, что поддерживаются планки с эффективной частотой 1600 МГц. Учитывая четыре свободных слота DIMM, общий объем может быть равен 32 Гбайт.

В отличие от MSI H87-G43, радиатор, охлаждающий чипсет, меньше, но его с лихвой хватает для своих нужд. Слева от него расположены слоты расширения, которых, разумеется, меньше, ведь для большего числа просто не хватит места. Плата может похвастать парой PCI Express x16. Правда, нижний,работает в режиме х4. Хоть у платы и есть поддержка технологии CrossFire, но толку от нее, вот только честно, никакого. Между двумя полноразмерными портами находится пара PCI Express x1.

Внешний вид ASUS H87M-Pro

Ограниченное пространство также наложило свой отпечаток на использование дополнительных внутренних разъемов. Порты SATA 6 Гбит/с, как и USB 3.0, присутствуют в полном объеме, но на обилие «второстепенных» интерфейсов рассчитывать не приходится. Хотя рядом с батарейкой установлен внутренний COM-порт.

Разъемы SATA ASUS H87M-Pro

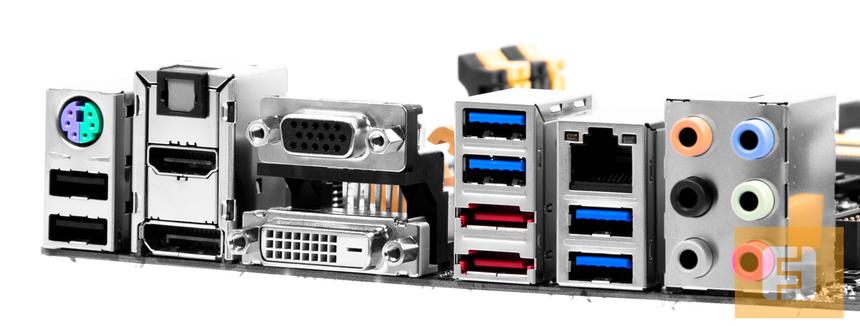

Несмотря на «квадратность» платы, задняя панель устройства выглядит богаче MSI H87-G43. Так, на нее вынесено сразу четыре коннектора USB 3.0, пара разъемов eSATA и целых четыре порта вывода изображения. К DVI, D-Sub и HDMI примкнул еще и DisplayPort. H87M-Pro может порадовать своего покупателя еще и оптическим выходом. Остальной набор стандартен: совмещенный разъем PS/2, пара USB 2.0, аудио панель и сетевой разъем.

I/O-панель ASUS H87M-Pro

Переключение между портами изображения занимается контроллер ASM 1442K.

Контроллер ASM 1442K

За мониторинг вентиляторов отвечает микросхема Nuvoton NCT5538D.

Cистемный монитор Nuvoton NCT5538D

За «лишние» порты eSATA на задней панели отвечает контроллер Marvell 88SE9172.

Контроллер Marvell 88SE9172

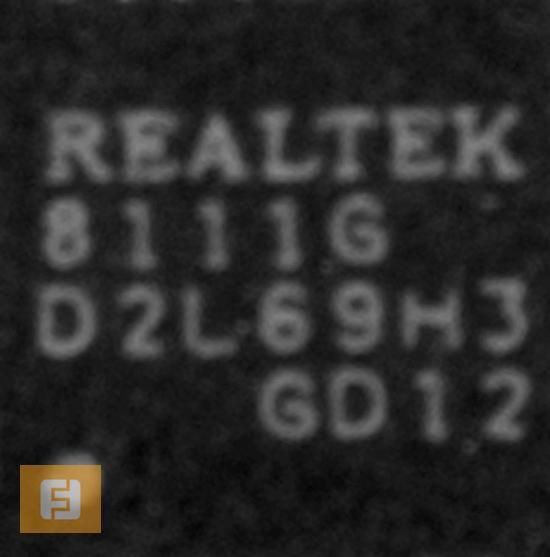

Гигабитный порт RJ-45 работает под управлением сетевого контроллера Realtek 8111G.

Контроллер сети, Realtek 8111G

Как и на материнской плате MSI, H87M-Pro использует в своем арсенале аппаратный аудиокодек Realtek ALC 892.

Аудиокодек Realtek ALC 892

Компания ASUS издавна славится своими системными платами. В данном случае мы видим хороший пример средне-бюджетного продукта, который помимо стандартных опций, несет на себе ряд дополнительных разъемов.

BIOS

Стартовое окно BIOS материнской платы выдает достаточно подробную информацию о процессоре, памяти, оборотах вентиляторов и температуре, а также приоритете запуска используемых в системе накопителей. Можно сразу проделать ряд простых и востребованных операций. Кроме того, традиционно для ASUS, в BIOS используется трехуровневая система работы ПК: от экономичного до производительного.

Стартовое окно BIOS

Переведя систему в Advanced Mode, мы получаем полный контроль над всеми настройками системы, которые для большего удобства разделены на шесть вкладок. Отдельные элементы прошивки всегда можно добавить в «закладки» (почти как в браузере), чтобы быстрее добираться до них. Первая вкладка дает общие сведения о системе.

Главное окно BIOS

Вкладка Ai Tweaker отвечает за настройки частот, напряжений и прочих подобных параметров. В ней же пользователь может найти все необходимое для разгона памяти и видеоядра.

Вкладка Ai Tweaker

Вкладка Ai Tweaker, продолжение

Во вкладке Advanced собраны основные меню и подменю для настройки сетевого контроллера, портов USB и PCI Express, а также дополнительные параметры центрального процессора.

Вкладка Advanced

Как можно догадаться из названия, вкладка Monitor служит для мониторинга температур, напряжений и управления вентиляторами.

Вкладка Monitor

Опции, которые потребуются для запуска системы и для выбора приоритетного загрузочного устройства, находятся в меню Boot.

Вкладка Boot

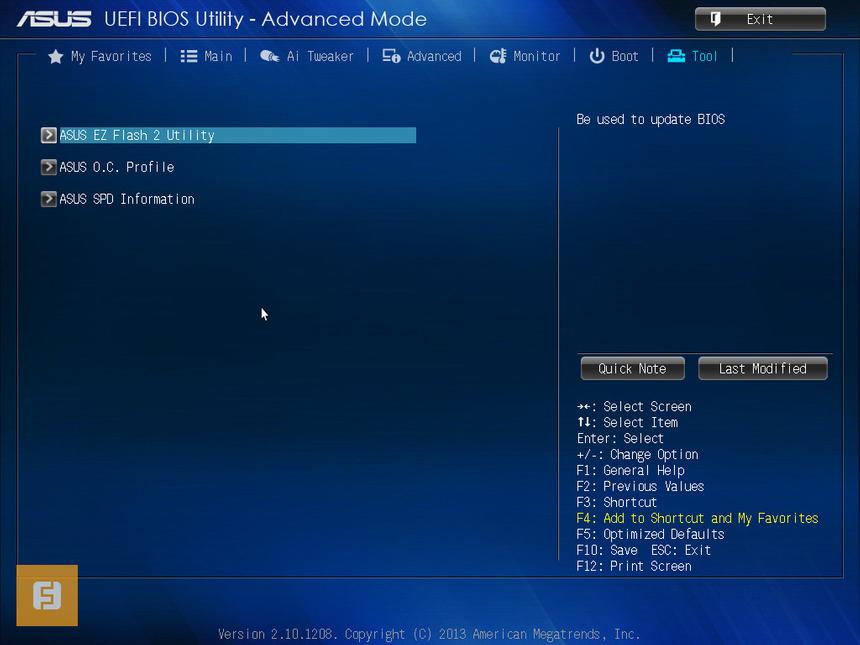

В заключительном разделе меню пользователь найдет дополнительные инструменты для просмотра информации об оперативной памяти, сохранения профилей BIOS и его обновления.

Вкладка Tool

Осмотр обеих плат закончен, и пора переходить к тестам.

Технические характеристики и тестовый стенд

 ASUS H87M-ProMSI H87-G43
ПлатформаLGA1150LGA1150
Системная логикаH87 ExpressH87 Express
Поддерживаемая оперативная памятьDDR3 до 1600 МГцDDR3 до 1600 МГц
Слоты расширения2х PCI Express x16 2x PCI Express x12х PCI Express x16 2x PCI Express x1 3x PCI
Количество SATA 6 Гбит/с портов66
Количество USB2/3 портов8/610/6
Питание материнской платы24+824+8
Разъемы задней панели1x PS/2 1x DVI 1 x D-Sub 1x DisplayPort 1x HDMI 2x eSATA 1x RJ-45 4x USB 3.0 2x USB 2.0 1x оптический S/PDIF 6x 3,5-мм jack1x PS/2 1x DVI 1x D-Sub 1x HDMI 1x RJ-45 2x USB 3.0 6x USB 2.0 6x 3,5-мм jack
Форм-фактор материнской платыMicroATXATX
Ориентировочная стоимость3 500 руб.3 200 руб.
Уточненная цена по данным price.ru

Процессор — Intel Core i7-4770
Процессорный кулер — Deepcool NEPTWIN
Материнская плата — ASUS H87M-Pro, MSI H87-G43
Оперативная память — Corsair CMX8GX3M2A1600C9, 2x 4 Гбайт
Накопитель — OCZ Agility 3, 360 Гбайт
Блок питания — LEPA G-1600, 1600 Вт
Операционная система — Windows 7 Максимальная х64

BIOS’ы обеих плат были обновлены до последних версий на момент тестирования.

Результаты тестирования в H.264 Benchmark, Photoshop, CINEBENCH R11.5

Результаты тестирования в 3DSMax, WinRAR, Fritz

Как и ожидалось, большой разницы между платами ASUS и MSI, построенными на базе одного чипсета, нет. Хотя H87M-M Pro немного отстает. Впрочем, данная разница явно не будет решающей при выборе конкретной модели.

Конкуренты и аналоги

Как уже было сказано в начале материала, рынок успел наполниться моделями системных плат самых разных «весовых» категорий. Устройства на базе H87 Express не являются исключением.

GIGABYTE GA-H87-HD3

Хорошей альтернативой рассмотренных сегодня плат может стать материнская плата GIGABYTE GA-H87-HD3, имеющая схожую с ними функциональность.

GIGABYTE GA-H87-HD3

Так, устройство форм-фактора ATX располагает большим числом доступных портов и разъемов (включая порты COM и LPT), а также может похвастать парой PCI-слотов. Задняя панель имеет USB 3.0, HDMI, DVI, VGA.

ASRock H87M Pro4

Если пользователю ближе формат MicroATX, да и переплачивать за бренд он ну никак не хочет, тогда ему вполне может сгодиться плата ASRock H87M Pro4, которая выступает аналогом ASUS H87M-Pro.

ASRock H87M Pro4

Эти модели даже внешне схожи, но у продукта ASRock отсутствуют дополнительные порты eSATA, а также радиаторы на системе питания. В общем, сделана она чуть проще.

Заключение

Детально разобрав по полочкам особенности протестированных плат, мы можем говорить как о плюсах, так и минусах. Но стоит отметить, что большая их часть завязана на используемом форм-факторе: ATX и MicroATX. Так, материнская плата MSI H87-G43 имеет чуть большие возможности для расширения, да и чуть меньшую цену. Мне также понравилось, как работает Click BIOS 4. И его возможности, особенно продвинутая настройка работы вентиляторов. Хотя данный пункт придется на любителя.

В свою очередь, ASUS H87M-Pro хоть и не имеет пары лишних слотов расширения, зато оборудована eSATA и DisplayPort, а заодно и оптическим выходом. Для кого-то эти плюсы перевесят имеющиеся достоинства у MSI H87-G43. В общем, обе платы равны и пользователь сделает выбор скорее, исходя из собственных предпочтений.
