Готовимся к Kaveri. Обзор материнской платы ASUS A88X-PRO

Наконец-то процессоры APU Kaveri, основанные на базе двух архитектур, Steamroller и GCN, увидели свет! Однако материнские платы на базе чипсета AMD A88X и сокета FM2+ в продаже находятся еще с прошлого года. Данные устройства могут с легкостью приютить «гибридники» Richland и Trinity. ASUS A88X-PRO — топовая плата, которая поможет полностью раскрыть потенциал как новых, так и старых процессоров AMD.

AMD в настольном сегменте сместила приоритет в сторону своих APU, почти забыв про обычные центральные процессоры. Поэтому неудивительно, что все внимание приковано к AMD Kaveri. Новые гибридные процессоры получили ряд ожидаемых изменений.

Теперь вычислительная часть основана на базе микроархитектуры Steamroller. Как и прежде, перед нами так называемая модульная компоновка, где в одном кластере объединено два ядра. Всего таких блоков два. Максимальное количество ядер — четыре.

Основными архитектурными изменениями можно назвать использование персональных декодеров для каждого ядра (а не единого для модуля, как было ранее), динамическое изменение объема общего кэша второго уровня, переработанный блок FPU (один на модуль), а также оптимизации, связанные с предвыборкой инструкций.

Новое процессорное ядро Steamroller

Что касается графической части, то здесь основным изменением можно считать использование архитектуры GCN, вместо VLIW. Таким образом, интегрированная графика сравняется с дискретной в архитектурном плане, которая уже давно использует модули CU (Compute Unit).

Также следует отметить поддержку HSA (Heterogeneous System Architecture). Данная концепция подразумевает единое адресное пространство памяти как для процессора, так и для встроенного видео. Следовательно, графическая составляющая APU может напрямую обращаться к необходимым данным в памяти, что избавит от дублирования данных. Также, теоретически, потребление памяти в приложениях должно снизиться. Это обусловлено тем, что одинаковые данные не будут дублироваться для процессора и видео — они будут едиными.

Первый в мире процессор с поддержкой HSA

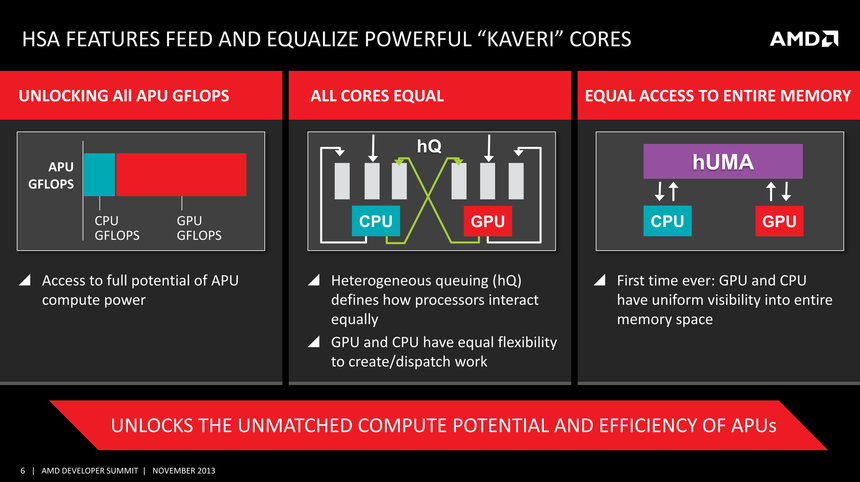

Единое адресное пространство памяти

Отметим, что графическое ядро в новом APU занимает почти половину площади всего кристалла.

Процентное соотношение площадей графического ядра и ЦП

Не следует забывать, что APU Kaveri оснащены встроенным контроллером PCI Express третьей ревизии, а это увеличивает теоретическую пропускную способность портов PEG вдвое.

Технические характеристики

 ASUS A88X-PROMSI A88X-G43GIGABYTE G1.Sniper A88X rev3.0ASRock FM2A88X Extreme6+
Поддерживаемая оперативная памятьДо DDR3 2400До DDR3-2133До DDR3-2133До DDR3-2600
Слоты расширения3x PCI Express x162 x PCI Express x12x PCI2x PCI Express x163x PCI Express x12x PCI2x PCI Express x163x PCI Express x12x PCI3x PCI Express x162x PCI Express x12x PCI
Количество SATA 3.0 портов6887
Количество USB2.0/3.0 портов10/610/49/48/6
АудиоRealtek ALC 1150Realtek ALC892Realtek ALC898Realtek ALC1150
Сеть10/100/1000 Мбит/с, Realtek 8111GR10/100/1000 Мбит/с, Realtek 8111E10/100/1000 Мбит/с, Realtek10/100/1000 Мбит/с, Qualcomm Atheros AR8171
Разъемы задней панели1x PS/2 Combo 1x Optical S/PDIF-out 1x D-Sub 1x DVI-D 1x HDMI-Out 1x DisplayPort 2x eSATA 2x USB 2.0 4x USB 3.0 1x RJ-45 5x 3,5-мм jack1x combo PS/2 1x Optical S/PDIF 1x D-Sub 1x DVI-D 1x HDMI 4x USB 2.0 2x USB 3.0 1x RJ-45 6x 3,5-мм jack1x combo PS/2 1x Optical S/PDIF 1x D-Sub 1x DVI-D 1x HDMI 5x USB 2.0 2x USB 3.0 1x RJ-45 5x 3,5-мм jack1x combo PS/2 1x eSATA 1x Optical S/PDIF 1x D-Sub 1x DVI-D 1x HDMI-Out 1x HDMI-In 1x DisplayPort 2x USB 2.0 4x USB 3.0 1x RJ-45 5x 3,5-мм jack
Форм—факторATXATXATXATX
Стоимость, руб.N/AN/A4 000 руб.3 700 руб.

Перечислим основные технологии, которые используются в A88X-PRO:

  • Dual Intelligent Processors 4 представляет собой совокупность технологий DIGI+, Fan Xpert2, TPU и EPU, предназначенных для улучшения энергоэффективности, более точного регулирования напряжений, повышения производительности системы в целом;
  • Performance Boost позволяет повысить производительность интегрированной в процессор графики до 30%;
  • 5X Protection — совокупность различных технологий, которые защищают от коротких замыканий, статического электричества, а также повышают надежность и долговечность за счет применения высококачественных комплектующих.

Внешний вид и комплектация

Как всегда, знакомство с устройством мы начинаем с его комплектации. Помимо A88X-PRO, в картонной коробке небольшого размера нашлись четыре SATA-кабеля, интерфейсная панель, бумажный мануал, компакт-диск с драйверами и утилитами, а также наклейка для фанатов ASUS. В комплект поставки входит набор Q-Connectors.

Комплектация ASUS A88X-PRO

При взгляде на материнскую плату ASUS A88X-PRO сразу бросается в глаза мощная система охлаждения, состоящая из трех радиаторов, два из которых соединены одной тепловой трубкой. Плоский радиатор охлаждает чипсет, а два других — силовые элементы цепи питания. Считаем, что с охлаждением компонентов системы проблем не будет. Для питания гибридного процессоры используется восемь фаз, которые очень пригодятся во время разгона.

Компоновка разъемов платы весьма грамотная. Так, при использовании пары двухслотовых видеокарт останется по одному слоту PCI Express x1 и PCI. Останется свободным и нижний слот PCI Express x16, но использующий лишь четыре линии.

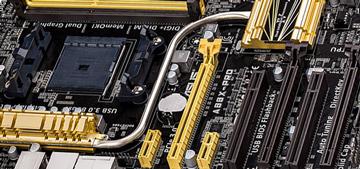

ASUS A88X-PRO, общий вид

На оборотной стороне находится массивный бекплейт для увеличения жесткости платы. Cтоит отметить, что радиаторы системы охлаждения имеют винтовое крепление: это, несомненно, только в плюс материнке.

Материнская плата ASUS A88X-PRO, оборотная сторона

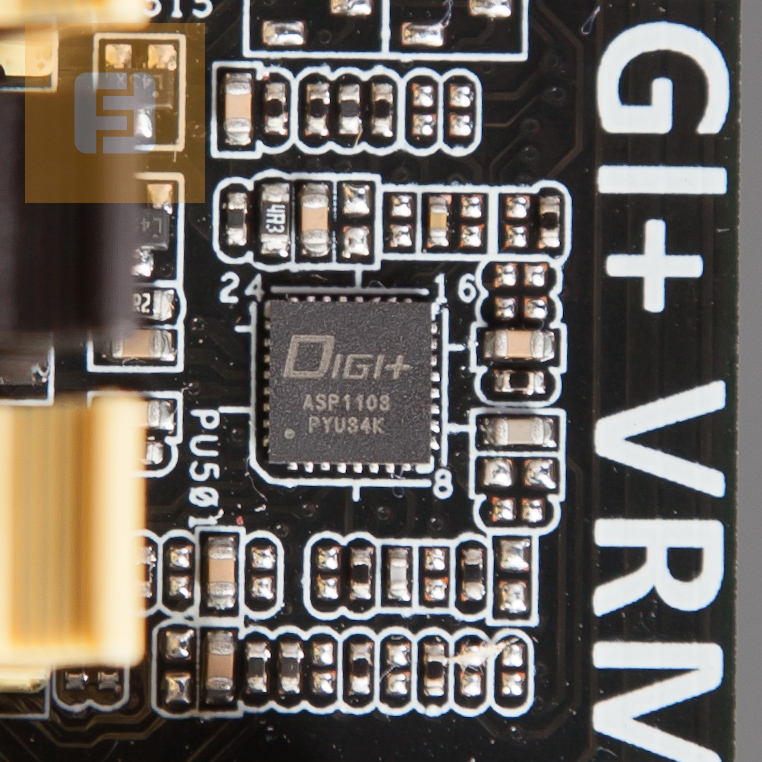

За напряжения питания, скорость вращения корпусных вентиляторов и прочие параметры, которые можно задавать вручную, отвечают три цифровых ШИМ-контроллера: Digi+, TPU и Nuvoton NCT6791D.

Arrows-left
Arrows-right
Reload
1 / 3

Digi+

Дополнительные порты USB 3.0 разведены на I/O-панели платы благодаря контроллеру ASMedia ASM1042.

Контроллер ASMedia ASM1042 USB 3.0 на материнской плате ASUS A88X-PRO

В качестве тактового генератора используется микросхема ICS 9LPRS477DKL.

Тактовый генератор ICS 9LPRS477DKL на материнской плате ASUS A88X-PRO

Поддержка нескольких видеовыходов и их переключение обеспечивается микросхемой ASMedia ASM1445.

Микросхема ASMedia ASM1445 на материнской плате ASUS A88X-PRO

Также немаловажной особенностью является наличие цифрового дисплея Q-CODE, отображающего POST-коды.

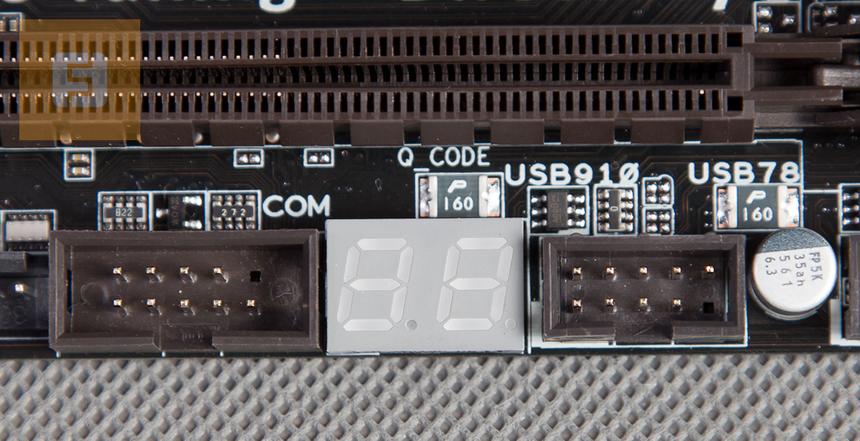

Дисплей POST-кодов на материнской плате ASUS A88X-PRO

На интерфейсной панели присутствует вполне стандартный набор разъемов и портов: отживающий свое, но, порой, такой необходимый PS/2, два USB 2.0, четыре USB 3.0, D-Sub, DVI-D, DP, HDMI, RJ-45, оптический S/PDIF и пять 3,5-мм «джеков». Отдельно отметим наличие сразу двух коннекторов eSATA.

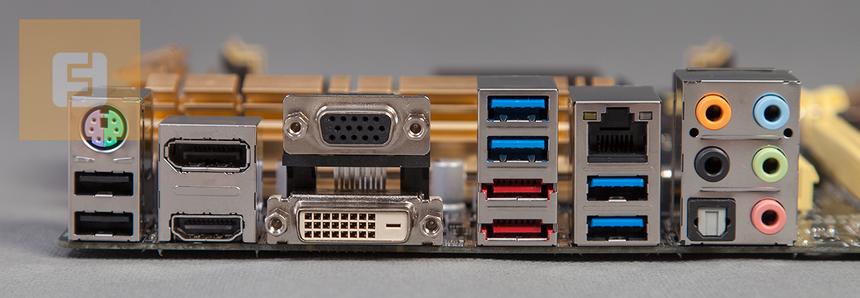

I/O-панель на материнской плате ASUS A88X-PRO

BIOS

Как и любая другая материнская плата ASUS, A88X-PRO оснащена весьма функциональным UEFI BIOS. Главная страница интерфейса прошивки поделена на подразделы, в которых отображается вся необходимая информация о системе: температурный режим и вольтаж процессора, параметры оперативной памяти, скоростные режимы работы вентиляторов, приоритет загрузки устройств, а также информация о версии Firmware.

UEFI BIOS материнской платы ASUS A88X-PRO, главное меню

Для более тонкой настройки ПК существует так называемый Advanced Mode, в который можно легко перейти с главной страницы. В расширенном режиме на вкладке Main можно получить основную информацию о системе, а также выбрать язык локализации прошивки. Здесь же расположены настройки безопасности.

UEFI BIOS материнской платы ASUS A88X-PRO, вкладка Main

На вкладке My Favorites можно скомпоновать самые необходимые настройки и индикаторы, которыми вы пользуетесь чаще всего.

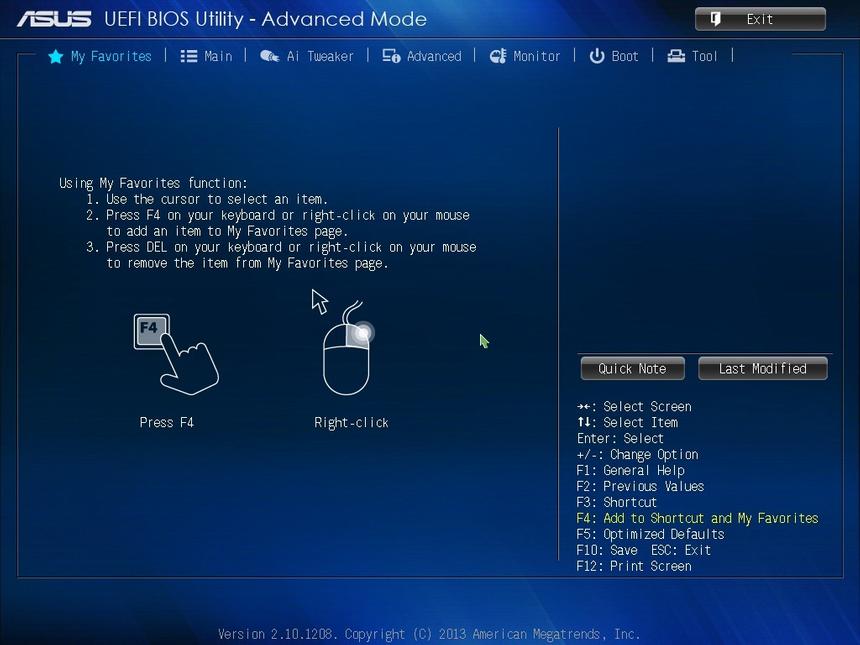

UEFI BIOS материнской платы ASUS A88X-PRO, вкладка My Favorites

Вкладка Ai Tweaker предоставляет средства для разгона процессора и оперативной памяти. Также в этом меню можно изменять опорную частоту тактового генератора, множитель процессора, напряжения памяти, процессора, чипсета и т. д.

Arrows-left
Arrows-right
Reload
1 / 2

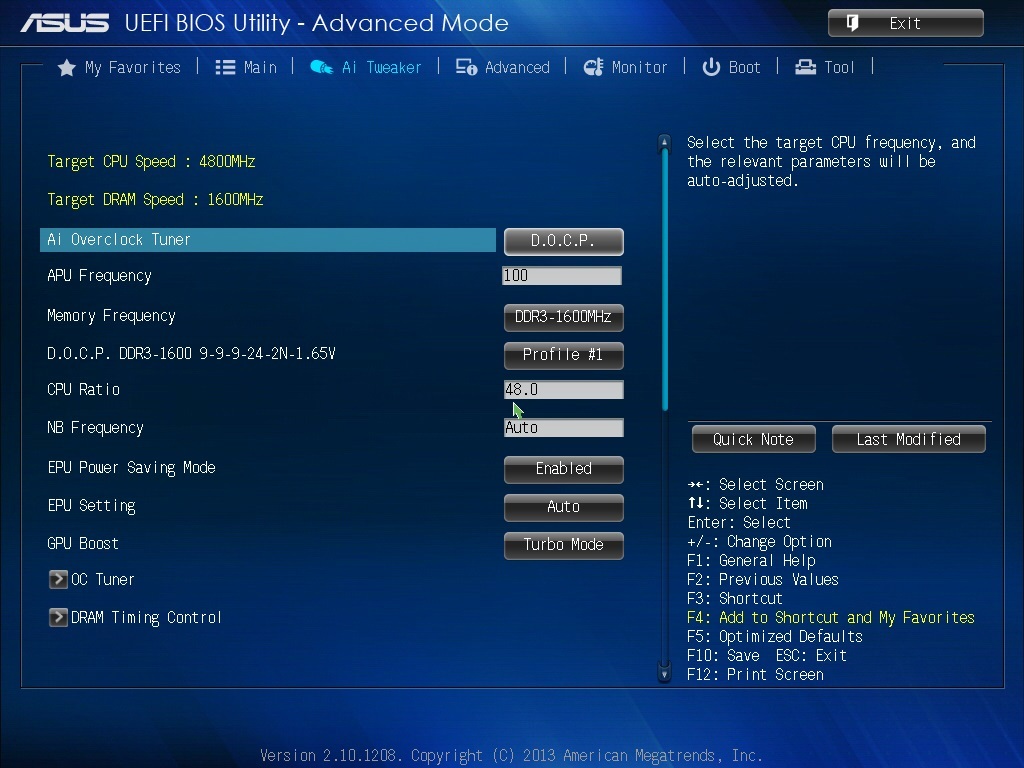

UEFI BIOS материнской платы ASUS A88X-PRO, вкладка Ai Tweaker

Вкладка Advanced предназначена для тонкой настройки чипсета, SATA, USB и прочих периферийных устройств.

UEFI BIOS материнской платы ASUS A88X-PRO, вкладка Advanced

В меню Monitor можно получить подробную информацию о показаниях температур процессора и чипсета, основных напряжениях, а также о скоростных параметрах вентиляторов.

UEFI BIOS материнской платы ASUS A88X-PRO, вкладка Monitor

Вкладка Boot предназначена для определения приоритета загрузки различных устройств.

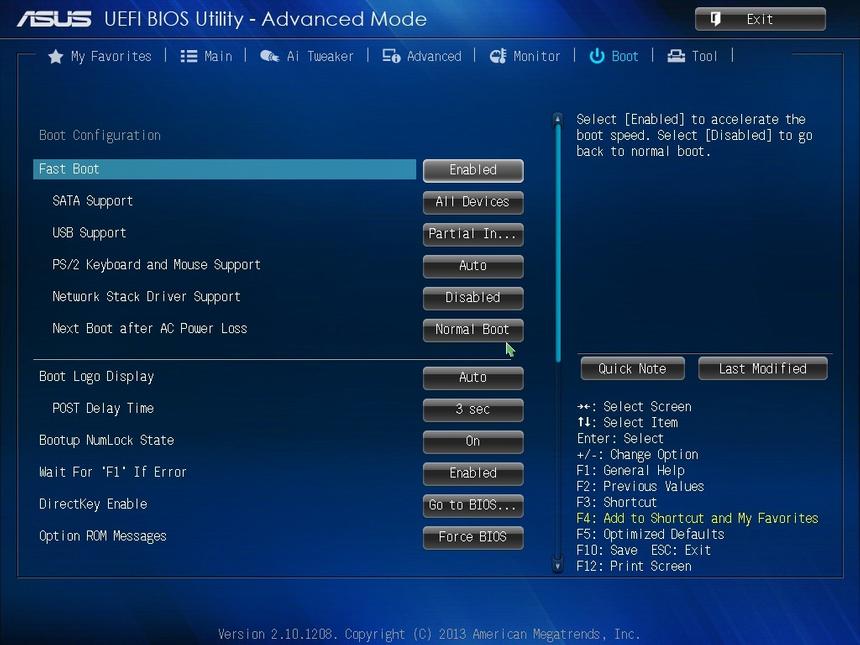

UEFI BIOS материнской платы ASUS A88X-PRO, вкладка Boot

В меню Tool можно получить информацию о таймингах памяти и профилях разгона. Также здесь присутствует встроенная утилита ASUS EZ Flash 2, позволяющая обновить прошивку BIOS.

UEFI BIOS материнской платы ASUS A88X-PRO, вкладка Tool

Тестирование

Тестовый стенд

Процессор — AMD A10-6800K
Система охлаждения — Noctua NH-D14
Оперативная память — Corsair XMS3 1600 МГц, 2х 4 Гбайт
Накопитель — OCZ Vertex 3, 360 Гбайт
Блок питания — LEPA G1600, 1600 Вт
Монитор — Dell U2711b, 2560x1440
Операционная система — Windows 7, x64

Результаты тестирования

На момент тестирования материнской платы в расположении тестовой лаборатории еще не было семпла APU Kaveri. Поэтому мы воспользовались услугами AMD A10-6800K (Richland). Данный процессор функционирует на тактовой частоте 4100 МГц. Также в рамках тестирования был произведен разгон «камня» до стабильной частоты 4800 МГц, что характеризует A88X-PRO как отличное решение для оверклокинга в домашних условиях.

В H.264 Benchmark можно заметить неидеальное масштабирование. Так, прирост частоты процессора составил 17%, а прирост производительности — лишь 10%.

Результаты тестирования материнской платы ASUS A88X-PRO, H.264 Benchmark

Тестовый пакет CINEBENCH демонстрирует почти идеальное масштабирование производительности от частоты — 16%.

Результаты тестирования материнской платы ASUS A88X-PRO, CINEBENCH R11.5

Adobe Photoshop не так хорошо масштабируется, демонстрируя лишь 5-процентное уменьшение времени, которое необходимо на обработку тестового снимка.

Результаты тестирования материнской платы ASUS A88X-PRO, Photoshop

Fritz масштабируется лучше «фотошопа», показывая 13% прироста.

Результаты тестирования материнской платы ASUS A88X-PRO, Fritz

WinRAR практически никак не отреагировал на повышение частоты — менее 5% прироста производительности при 17-процентном увеличении скорости работы гибридного процессора.

Результаты тестирования материнской платы ASUS A88X-PRO, WinRAR

В общем, как показало наше тестирование, разгон процессора оказался весьма полезен. Он позволит получить дополнительную производительность. Только не забудьте позаботиться о хорошем охлаждении.

Конкуренты

MSI A88X-G43

Материнская плаат MSI A88X-G43 имеет целый арсенал технологий. Перечислим их:

  • Military Class 4 обеспечивает защиту устройства от влаги, высоких температур и статического электричества;
  • OC Genie 4 позволяет поднять уровень производительности системы в целом при помощи автоматического разгона;
  • информативный Click BIOS 4 позволяет производить тонкую настройку системы вплоть до создания собственных режимов работы вентиляторов;
  • Live Update 5 позволяет автоматически устанавливать свежие драйверы, а также обновлять версию BIOS.

MSI A88X-G43

GIGABYTE G1.Sniper A88X rev3.0

GIGABYTE G1.Sniper A88X имеет приличный список поддерживаемых технологий:

  • технология One Fuse per USB Port заключается в том, что для каждого USB-порта распаян индивидуальный предохранитель. Это позволяет и дальше стабильно работать остальным разъемам в случае выхода из строя одного из них;
  • Ultra Durable 4 Plus обеспечивает повышенную стабильность и надежность системы, а также снижает электрические потери в силовых цепях материнской платы;
  • UEFI Dual BIOS обеспечивает повышенную безопасность и отказоустойчивость благодаря наличию резервной микросхемы BIOS;

При производстве данной платы используются только твердотельные конденсаторы и полевые транзисторы Low RDS с пониженным сопротивлением канала, что снижает нагрев силовой цепи, обеспечивая более щадящие условия работы.

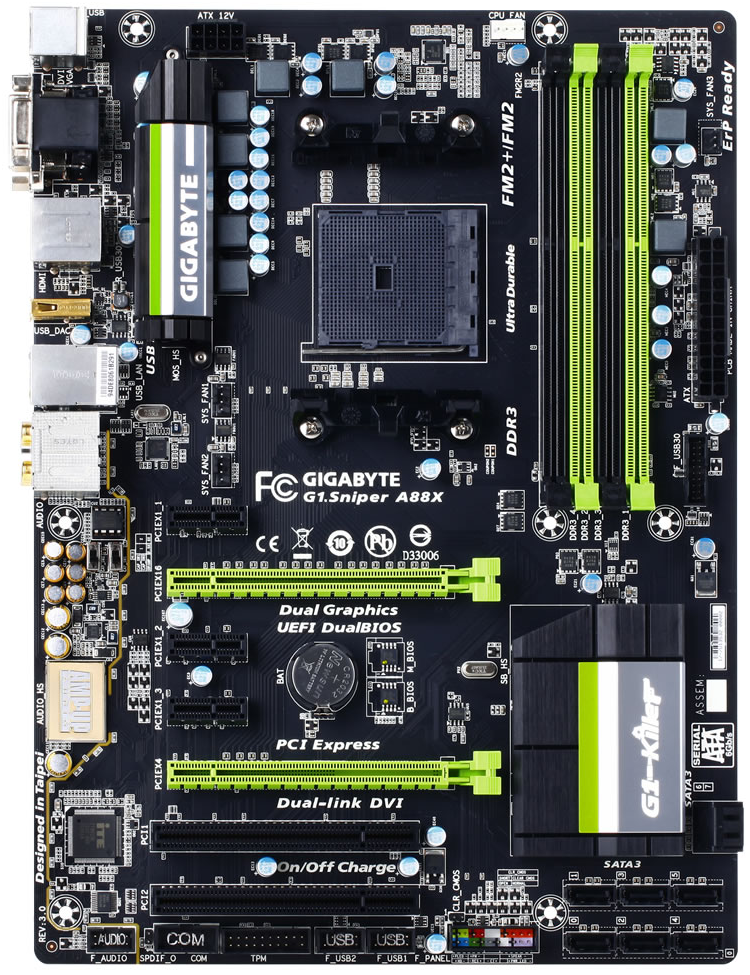

GIGABYTE G1.Sniper A88X

ASRock FM2A88X Extreme6+

ASRock FM2A88X Extreme6+ может похвастать следующими «фичами» и особенностями:

  • технология Purity Sound обеспечивает «кристально чистый» звук при помощи программных и аппаратных решений, а также использования двух операционных усилителей TI NE5532;
  • HDMI-In позволяет подключить к ПК игровую приставку;
  • при сборке платы используются позолоченные конденсаторы премиум-класса с увеличенным сроком службы;
  • для регулировки напряжений используется цифровой ШИМ-контроллер Digi Power, обеспечивающий более стабильное питание;
  • Quad Monitor позволяет подключить четыре монитора к ПК/

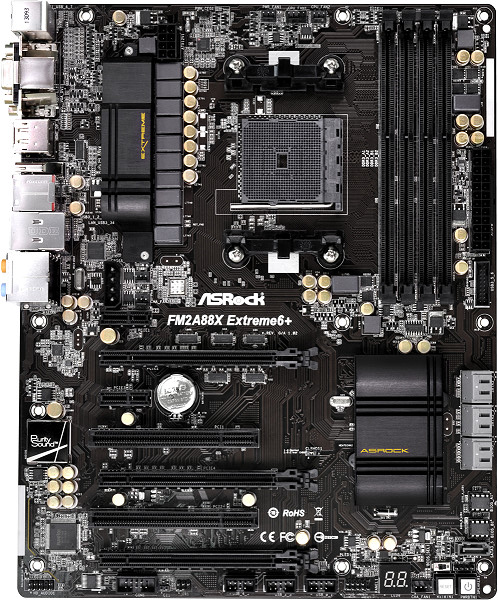

ASRock FM2A88X Extreme6+

Заключение

На наш взгляд, A88X-PRO получилась весьма неплохой. Плата имеет мощную, эффективную систему охлаждения. Подсистема питания имеет восьмифазную обвязку. При помощи чипсета, а также использования сторонних контроллеров материнка имеет вполне современный и достаточный набор портов и разъемов. Радует наличие трех разъемов PCI Express x16 3.0, хотя очевидно, что процессоры AMD не смогут раскрыть потенциал трех производительных видеокарт. Поэтому A88X-PRO можно смело рекомендовать для покупки в качестве основы ПК на базе APU Kaveri и не только.
