Короткая история. Обзор видеокарты ASUS GeForce GTX 760 DirectCU Mini

Компактные игровые системы — это уникальный тренд современности. Компания ASUS одной из первых позаботилась о присутствии на рынке мощных, но при этом сверхкомпактных видеокарт. Вместе с обновлением линейки графических адаптеров NVIDIA GeForce обновилась и DirectCU Mini. Интересно, получила ли видеокарта, помимо своих крошечных размеров, хоть какие-нибудь улучшения? Попробуем разобраться!

Пока еще бушуют «страсти» вокруг выхода нового поколения видеокарт AMD и анонса NVIDIA GeForce до GTX 780 Ti, некоторые производители вовсю наводняют рынок комплектующих устройствами среднего ценового диапазона. Одним из самых ярких его представителей можно смело назвать GeForce GTX 760. Видеокарта вышла достаточно давно, мы уже успели протестировать как модель ASUS, так и Gainward. Поэтому возможности «семьсот шестидесятой» нам хорошо знакомы.

Крупнейший производитель компьютерных комплектующих — ASUSTeK Computer — с недавних пор взял за правило добавлять одну достаточно мощную видеокарту в серию Mini. Например, мы уже познакомились с GeForce GTX 670 DirectCU Mini, которая, на наш взгляд, приобрела определенную популярность среди геймеров. Рассуждать о преимуществах и недостатках подобных решений нет никакого смысла, ведь каждый подбирает конфигурацию ПК исключительно под свои потребности. Однако стоит учесть тот момент, что раньше было очень сложно подобрать достаточно мощную видеокарту, помещающуюся в корпус форм-фактора mini-ITX. Теперь таких проблем не возникнет.

ASUS GeForce GTX 760 DirectCU Mini

И вот ASUS обновила линейку DirectCU Mini и представила еще одну миниатюрную модель. На этот раз речь идет о GeForce GTX 760 Mini. Сравнить ее с предшественницей особенно интересно, так как они во многом очень похожи.

ASUS GeForce GTX 760 DirectCU Mini

Технические характеристики

 ASUS GeForce GTX 760 DirectCU MiniASUS GeForce GTX 670 DirectCU MiniZOTAC GeForce GTX 760 AMP! Edition
ЯдроGK104GK104GK104
Техпроцесс28 нм28 нм28 нм
Количество потоковых процессоров115213441152
Частота ядра1006/1072 МГц928/1006 МГц1111/1178 МГц
Шина памяти256 бит256 бит256 бит
Тип памятиGDDR5GDDR5GDDR5
Объем памяти2 Гбайт2 Гбайт2 Гбайт
Эффективная частота памяти6000 МГц6000 МГц6208 МГц
Поддерживаемая версия DirectX11.111.111.1
Ориентировочная стоимость9 000 руб.12 500 руб.9 500 руб.
Уточненная стоимость по данным price.ru.

Комплектация и внешний вид

Видеокарта поставляется в крошечной упаковке, на которую разработчик традиционно нанес список преимуществ и новшеств. Самое главное — система охлаждения DirectCU Mini.

Комплект поставки довольно скромен и состоит лишь из руководства пользователя, диска с ПО и переходника питания.

Упаковка ASUS GeForce GTX 760 DirectCU Mini

Кожух системы охлаждения GeForce GTX 760 DirectCU Mini полностью закрывает всю печатную плату. Ближе к правой грани видеокарты находится крупный (на фоне общей площади кожуха) вентилятор.

ASUS GeForce GTX 760 DirectCU Mini

Длина, как и у предшественницы, составляет 170 мм. Такой же размер со всех сторон имеют материнские платы форм-фактора mini-ITX.

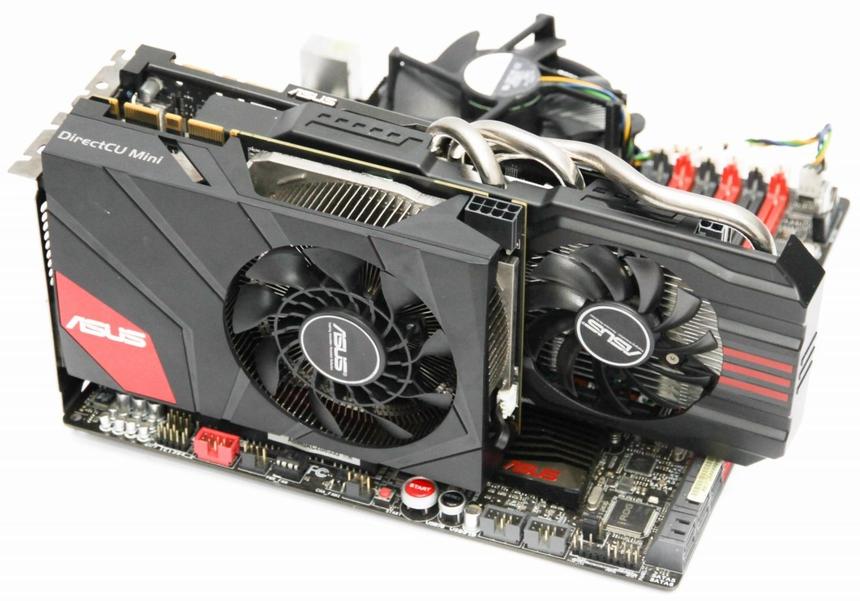

ASUS GeForce GTX 760 DirectCU Mini в сравнении с другой видеокартой

Источник изображения

На оборотную сторону видеокарты выведено четыре чипа памяти. Кулер крепится к GPU при помощи шести винтов. Четыре расположены вокруг графического процессора, еще два — неподалеку от силовых элементов.

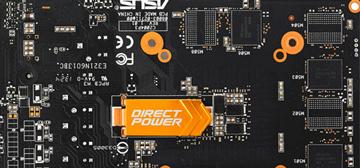

Ровно над графическим процессором, с обратной стороны, находится небольшая медная пластина, получившая название Direct Power. Как заверяет производитель, она снижает нагрев печатной платы (вероятно, речь идет о оборотной стороне GPU) на 17%. Эта же пластина использовалась и у GeForce GTX 670 DirectCU Mini.

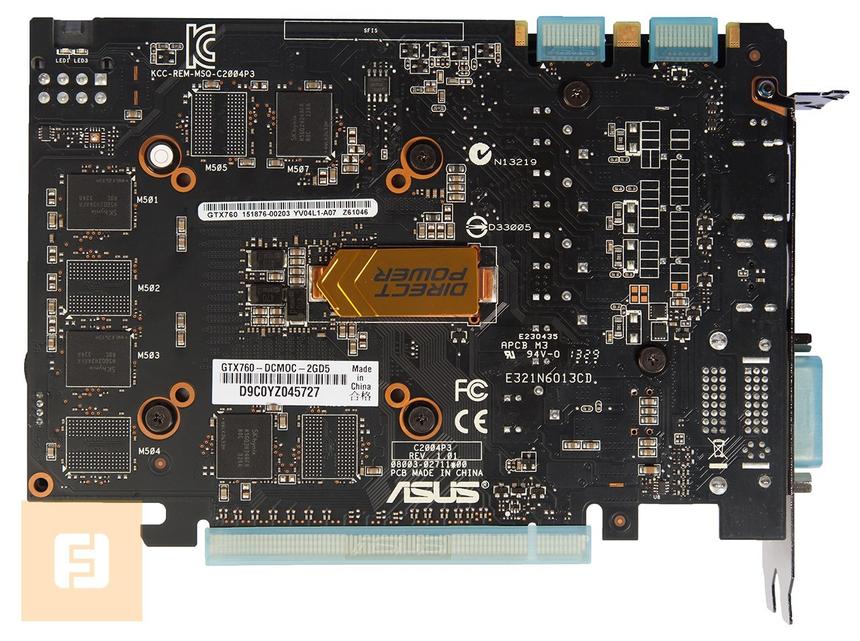

Оборотная сторона ASUS GeForce GTX 760 DirectCU Mini

А вот и печатная плата без системы охлаждения. Цепь питания разведена с левой стороны от графического процессора. Сам он распаян чуть правее середины, но вокруг него довольно много свободного места, если не брать в расчет микросхемы памяти.

8-пиновый разъем питания находится в верхнем правом углу текстолита и направлен вверх.

Отмечаем не просто сходство, но почти полное копирование расположения элементов, как это было у GeForce GTX 670 DirectCU Mini.

Печатная плата ASUS GeForce GTX 760 DirectCU Mini

Кулер выглядит мощно для своих размеров. Под пластиковым кожухом расположен крупный вентилятор. С графическим процессором соприкасается медное основание, а вот микросхемы памяти и силовая часть передают свое тепло через небольшие термопрокладки при помощи алюминиевой пластины. В результате все элементы охлаждаются должным образом.

Система охлаждения ASUS GeForce GTX 760 DirectCU Mini

При более подробном рассмотрении видеокарты мы можем наблюдать ребра основного радиатора, выполненные в форме «цветка». Приток воздуха идет сверху. Сбоку и снизу кулеру ничего не мешает, в том числе и пластиковый кожух.

ASUS GeForce GTX 760 DirectCU Mini, вид сверху

Вентилятор подключается посредством 4-пинового разъема, что хорошо видно с бокового ракурса.

ASUS GeForce GTX 760 DirectCU Mini, вид сбоку

ASUS GeForce GTX 760 DirectCU Mini, вид снизу

I/O-панель устройства также не претерпела каких-либо изменений. На верхнем ярусе расположены вентиляционные отверстия, а также один разъем DVI-I. На нижнем — порты DisplayPort, HDMI и DVI-D. Да, несмотря на длину, инженерам ASUS не удалось создать однослотовую видеокарту. С другой стороны, возможно, подобной задачи не стояло.

Задняя панель ASUS GeForce GTX 760 DirectCU Mini

Два гигабайта видеопамяти представлены разбросанными по печатной плате микросхемами SK hynix, маркированным H5GQ2H24AFB. У GeForce GTX 670 DirectCU Mini использовалась точно такая же память.

Видеопамять ASUS GeForce GTX 760 DirectCU Mini

Самое главное, что отличает, по сути, эту новинку от GeForce GTX 670 DirectCU Mini — это графический процессор GK104-225-A2.

Графический процессор GK104 видеокарты ASUS GeForce GTX 760 DirectCU Mini

Подведем промежуточные итоги. Как внешне, так и «внутренне», новая видеокарта является аналогом GeForce GTX 670. Сам графический процессор имеет небольшую разницу в вычислительных блоках: 1152 CUDA-ядер против 1344. Однако чип новинки функционирует на более высоких частотах в режиме Boost (1033 МГц против 980 МГц).

GeForce GTX 760 DirectCU Mini имеет дополнительный небольшой разгон до 1072 МГц. Поэтому как минимум мы получаем пусть и схожее предложение, но по гораздо более привлекательной цене.

Пора разобраться, как у новинки обстоят дела с производительностью.

Тестовый стенд и результаты тестирования

Тестовый стенд

Для проверки производительности использовался стандартный тестовый стенд с разогнанным до 4500 МГц процессором Intel Core i5-3570K. Система охлаждения проверялась длительным прогревом утилитой FurMark. Бенчмарки и игры запускались на близких к максимальным настройках в разрешении 1920х1080 пикселей. При этом в Tomb Rider не была активирована опция TressFX. В Metro: Last Light не включен SSAO и PhysX. В Battlefield 4 все настройки были выставлены на Ultra, исключая общее качество, установленное на 100% (вместо возможного 200%).

Процессор — Intel Core i5-3570K @4.5 ГГц
Кулер — Zalman CNPS 10x Extreme
Материнская плата — ASUS P8Z77-M
Оперативная память — 2x2 Гбайт Samsung DDR3-1333
Видеокарта — ASUS GeForce GTX 760 DirectCU Mini
Видеодрайвер — ForceWare 331.82
Блок питания — OCZ Fatal1ty 550 Вт
Операционная система — Windows 7 x64

Сама видеокарта проверялась в двух режимах. Первый — с номинальными значениями частот чипа и памяти.

GPU-Z, ASUS GeForce GTX 760 DirectCU Mini, оригинальные частоты

Второй — после разгона до стабильных показателей. Видеокарта имеет хороший оверклокерский потенциал. Нам удалось поднять частоту GPU до 1158 (1233) МГц и частоту памяти до 6208 МГц.

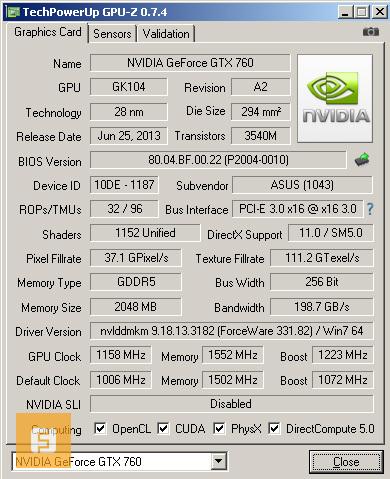

GPU-Z, ASUS GeForce GTX 760 DirectCU Mini, разгон

Результаты тестирования

Температура графического процессора ASUS GeForce GTX 760 DirectCU Mini

Система охлаждения неплохо справляется с охлаждением. Правда, стоит учесть, что в корпусе форм-фактора Mini-ITX придется тяжелее, чем на открытом стенде.

Результаты тестирования ASUS GeForce GTX 760 DirectCU Mini в 3DMark

В 3DMark мы видим, что разница между старой и новой видеокартами невелика, однако колеблется то в пользу GeForce GTX 760 DirectCU Mini, то в пользу GeForce GTX 670 DirectCU Mini. Например, в 3DMark 11 лучше выступила вторая, а в Fire Strike — первая.

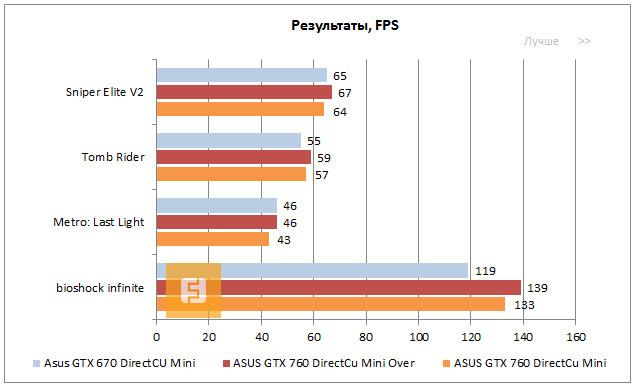

Результаты тестирования ASUS GeForce GTX 760 DirectCU Mini в играх

Как и ожидалось, большой разницы между видеокартами нет.

Что касается разгона, то он немного добавляет FPS GeForce GTX 760 DirectCU Mini в играх. Поэтому нельзя сказать, что он бесполезен. Снижение числа вычислительных ядер, конечно, наложило свой отпечаток на производительность, но разгон в большинстве случаев помогает приблизиться или обогнать GeForce GTX 670.

Результаты тестирования ASUS GeForce GTX 760 DirectCU Mini в Battlefield 4 и Company of Heroes 2

В представленных выше играх GeForce GTX 670 DirectCU Mini не тестировалась, поэтому приводим результаты только GeForce GTX 760 DirectCU Mini. Уровень FPS вполне играбельный.

NVIDIA Shadow Play

Как мы уже знаем, утилита GeForce Experience предоставляет по-своему уникальный программный комплекс, предлагающий среднестатистическому пользователю оптимизировать настройки для игр под конкретную систему на базе видеокарты NVIDIA. Кроме того, программа снабжена дополнительными функциями, одной из которых является ShadowPlay. Она позволяет записывать видео либо на лету, либо в фоновом режиме прямо во время игры.

Окно настроек NVIDIA ShadowPlay

В графе опций вы можете настроить клавиши быстрой активации, а также указать место расположения индикатора записи.

Режим работы NVIDIA ShadowPlay

В опциях ShadowPlay можно настроить работу для записи только в фоновом или в ручном режиме.

Время записи NVIDIA ShadowPlay

Для фонового режима записи можно установить длительность, передвинув ползунок до необходимого значения в интервале от 1 до 10 минут.

Качество записи NVIDIA ShadowPlay

В разделе «Качество» необходимо задать общий профиль для настроек записи: низкий, средний и высокий. При этом при любом профиле будет производиться запись в 1080р @60 FPS и кодеком H.264.

Даже минимальное качество можно назвать вполне приемлемым. Оно позволяет сэкономить место на диске. Разница десятиминутных роликов в «весе»: 1,1 Гбайт низкого качества; 1,7 Гбайт среднего качества; 3,8 Гбайт высокого качества. Для большинства геймеров подойдет среднее или высокое качество.

Настройки записи звука NVIDIA ShadowPlay

Последнее меню служит для настроек звука. По сути, их всего две: либо звук есть, либо его нет.

В чем же преимущество ShadowPlay? Ведь существует множество сторонних программ. Например, одной из популярных утилит является FRAPS. Однако необходимо взять в расчет очень важный момент. Дело в том, что для захвата видео при помощи того же FRAPS необходимо обладать действительно мощным процессором. При этом частота кадров в игре довольно сильно падает.

Я попробовал сравнить захват через FRAPS и через ShadowPlay, результат получился одинаковым. Только ShadowPlay практически не снижает частоту кадров во время записи, тогда как с FRAPS показатель FPS снизился до двух раз. Поэтому у владельцев видеокарт NVIDIA появился еще один простой и доступный инструмент для записи видео.

Конкуренты и аналоги

На данный момент у GeForce GTX 760 DirectCU Mini нет прямых конкурентов. Однако MSI уже успела представить свою версию GeForce GTX 760 для mini-ITX-систем.

ASUS GeForce GTX 670 DirectCU Mini

Не будем списывать со счетов эту видеокарту. Пусть разница между GeForce GTX 670 и GeForce GTX 760 незначительна, но все же есть небольшой перевес на стороне «старой гвардии». Если вам потребуется чуть более производительный графический адаптер, то GeForce GTX 670 DirectCU Mini станет чуть ли не единственным вариантом.

ASUS GeForce GTX 670 DirectCU Mini

ZOTAC GeForce GTX 760 AMP! Edition

Так как других миниатюрных версий GeForce GTX 760 в продаже пока нет, мы предлагаем рассмотреть видеокарту производства компании ZOTAC. Так, GeForce GTX 760 AMP! Edition работает на более высоких частотах (1111 (1178) МГц по чипу).

ZOTAC GeForce GTX 760 AMP! Edition

Заключение

GeForce GTX 760 DirectCU Mini — это очень интересный нишевый продукт. Покупать именно этот графический ускоритель для установки в обычный ПК нет особого смысла, ведь существует множество других версий GeForce GTX 760, в том числе и от ASUS. Однако, как только вы озадачитесь сборкой компактной игровой системы, то вам может очень пригодиться именно такая видеокарта. Альтернатив практически нет. К тому же GeForce GTX 760 DirectCU Mini оснащена эффективной системой охлаждения, имеет хороший разгонный потенциал и вполне адекватную цену. Так нужно ли выискивать эти альтернативы?
