Неудержимые. Обзор трех неповторимых видеокарт ASUS: MARS 760, GeForce GTX 780 Ti DCU II OC и GeForce GTX 780 POSEIDON PLATINUM

В последнее время с ASUS достаточно тяжело конкурировать, особенно в сегменте производства графический карт. Каждый год тайваньская компания выпускает нетривиальные видеокарты, обладающие неповторимыми атрибутами, но всегда очень высоким уровнем производительности. Так получилось, что к нам в тестовую лабораторию приехало сразу три устройства, основанные на базе современных графических процессоров NVIDIA. Познакомимся с новинками поближе.

Сегмент высокопроизводительных графических карт, безусловно, не может похвастать такой широкой аудиторией покупателей, какая есть у Middle-End. Однако производители подобного рода устройств уделяют ему не меньше внимания. В первую очередь это обусловлено тем, что топовые девайсы, будь то видеокарта или материнская плата, — это лицо фирмы. Поэтому конкурентная борьба в этом сегменте толкает производителей на постоянный поиск идей, которые выставляли бы компанию в нужном свете.

ASUS уже давно имеет репутацию корпорации, которая никогда не стесняется экспериментировать, обогащая рынок нетривиальными «железками». Вот и под занавес уходящего года были представлены три новинки: MARS 760, основанная на базе двух процессоров GK104, Ti DirectCU II OC, соперничающая за звание самой производительной одночиповой игровой видеокарты, и POSEIDON PLATINUM — акселератор, наделенный гибридной системой охлаждения. Все три графических адаптера вызывают весьма большой интерес.

ASUS MARS 760 и ASUS GeForce GTX 780 POSEIDON PLATINUM

ASUS MARS 760

Технические характеристики

 ASUS MARS 760 (ROG MARS760-4GD5)Palit GeForce GTX 780 Ti JetStreamSAPPHIRE Radeon R9 290X BF4 Edition
Ядро2x GK104GK110Hawaii XT
Количество транзисторов2x 3,54 млрд7,1 млрд6,2 млрд
Техпроцесс28 нм28 нм28 нм
Площадь чипа2x 294 мм2561 мм2438 мм2
Количество потоковых процессоров2x 115228802816
Количество блоков ROP2x 324864
Количество блоков TMU2x 96240176
Частота ядра1006 МГц980 МГц947 МГц
Boost частота ядра1072 МГц1046 МГц1000 МГц
Шина памяти2x 256 бит384 бит512 бит
Тип памятиGDDR5GDDR5GDDR5
Объем памяти2x 2048 Мбайт3072 Мбайт4096 Мбайт
Частота памяти1502 МГц1750 МГц1250 МГц
Пропускная способность памяти2x 192.3 Гбайт/с336 Гбайт/с320 Гбайт/с
Версия DirectX111111
Версия OpenGL/OpenCL4.3/1.24.3/1.24.3/1.2
Ориентировочная стоимость27 000 руб.26 000 руб.25 000 руб.

Комплектация и внешний вид

MARS 760 поставляется в неброской коробке. Лишь цвет упаковки выдает, что внутри лежит устройство, принадлежащее к геймерской серии ROG (Republic of Gamers).

Упаковка ASUS MARS 760

Упаковка ASUS MARS 760

В комплект поставки входит диск с драйверами и утилитами, переходник питания, переходник DVI-to-HDMI и подарочный магнит.

Комплектация ASUS MARS 760

Внешний вид видеокарты впечатляет! Кулер с рублеными очертаниями имеет агрессивные красные накладки. Черная часть покрыта soft-touch. Нечасто этот материал используют при изготовлении видеокарт.

ASUS MARS 760 во всей красе

Оборотная сторона девайса впечатляет тоже. Карта буквально заключена в металлическую «броню», усиливающую жесткость всей конструкции. Вызывает уважение и крепление металлической пластины, а также системы охлаждения. Используются исключительно винтовые соединения.

ASUS MARS 760, оборотная сторона

Сняв защитную крышку, вы можете заметить обилие распаянных компонентов, но при этом здесь нет чипов памяти.

ASUS MARS 760, оборотная сторона (без крышки)

Графический акселератор «запитывается» от двух 8-пиновых коннекторов. Есть один разъем SLI, то есть в одну «упряжку» можно объединить сразу два «марса». Вот это будет мощь!

ASUS MARS 760, вид сзади

ASUS MARS 760, вид сверху

Система охлаждения занимает всего лишь два слота расширения, несмотря на то, что под радиаторами скрывается два горячих чипа GK104.

ASUS MARS 760, вид снизу

Фактически кулер состоит из двух больших радиаторов для охлаждения каждого GPU и металлической пластины, охлаждающей околопроцессорные компоненты. Используется технология прямого контакта тепловых трубок с графическим чипом.

3D-модель ASUS MARS 760

Система охлаждения ASUS MARS 760

Видеокарта имеет следующий набор видеовыходов: два DVI-I, один DVI-D и один Mini-DisplayPort. Честно говоря, такой набор интерфейсов нам не совсем понятен. Опять же, нет HDMI.

Интерфейсная панель ASUS MARS 760

А вот и сама печатная плата. Напомним: GK104 лежит в основе GeForce GTX 760. Вокруг GPU распаяно 16 микросхем памяти общим объемом 4 Гбайт. Используются микросхемы Hynix H5GQ2H24AFR-R0C, функционирующие с частотой 1502 МГц.

Посередине PCB — мост PLX, организующий поддержку SLI.

Печатная плата ASUS MARS 760

ASUS MARS 760, микросхемы памяти Hynix

ASUS MARS 760, мост PLX

GK104 может похвастать 1152 потоковыми процессорами, 96 текстурными блоками и 32 блоками растеризации. Оба GPU функционируют на чуть больших частотах, чем у референса. Наша похвала инженерам ASUS, которые не только смогли разместить два GPU под одной крышкой, но и немного разогнать их.

Графический процессор ASUS MARS 760

Поскольку на печатной плате располагаются два графических процессора, то для каждого распаяно два цифровых регулятора напряжений VRM DIGI+.

ASUS MARS 760, VRM DIGI+

Разгон

В рамках тестирования MARS 760 была разогнана на 20% по чипу (1214/1280 МГц) и 7% (1602 (6408) МГц) — по памяти. Весьма впечатляющий разгон, особенно если учесть, что карта несет на себе два графических процессора GeForce GTX 760.

Arrows-left
Arrows-right
Reload
1 / 2

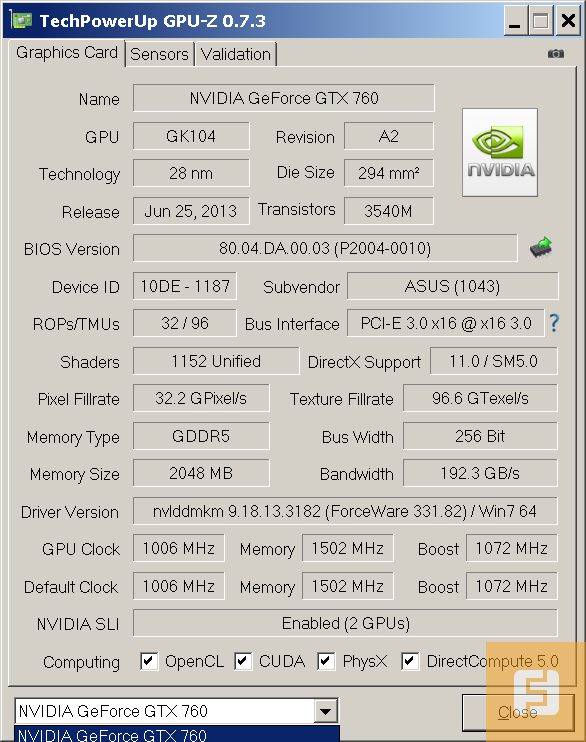

ASUS MARS 760, дефолтные частоты

Мониторинг ASUS MARS 760

Конкуренты

Palit GeForce GTX 780 Ti JetStream имеет отличный от референса дизайн PCB, альтернативную систему охлаждения и увеличенные тактовые частоты графического процессора. Данная видеокарта, как видно из названия, основана на чипе GK110, стандартно оснащается 3 Гбайт GDDR5-памяти. Подсистема питания имеет 8 фаз, что (по заявлению производителя) позволяет подать процессору на 30% больше мощности.

Palit GeForce GTX 780 Ti JetStream

Читайте также: Тише и быстрее оригинала. Обзор видеокарты Palit GeForce GTX 780 Ti JetStream

SAPPHIRE Radeon R9 290X BF4 Edition основана на GPU Hawaii XT. Это топовый чип AMD, оснащенный 2816 потоковыми процессорами. Несмотря на использование 512-битной шины памяти, суммарная пропускная способность видеокарты уступает GeForce GTX 780 Ti.

Графический адаптер поддерживает перспективные API Mantle и True Audio.

SAPPHIRE Radeon R9 290X BF4 Edition

Читайте также: Девятый вал. Обзор видеокарты AMD Radeon R9 290X

ASUS GeForce GTX 780 Ti DirectCU II OC

Технические характеристики

 ASUS GeForce GTX 780 Ti DirectCU II OC (GTX780TI-DC2OC-3GD5)EVGA GeForce GTX 780 Ti Dual Classified w/ EVGA ACX CoolerSAPPHIRE TRI-X R9 290X 4GB GDDR5 OC UEFI
ЯдроGK110GK110Hawaii XT
Количество транзисторов7,1 млрд7,1 млрд6,2 млрд
Техпроцесс28 нм28 нм28 нм
Площадь чипа561 мм2561 мм2438 мм2
Количество потоковых процессоров288028802816
Количество блоков ROP484864
Количество блоков TMU240240176
Частота ядра954 МГц1020 МГц1040 МГц
Boost частота ядра1020 МГц1085 МГц-
Шина памяти384 бит384 бит512 бит
Тип памятиGDDR5GDDR5GDDR5
Объем памяти3072 Мбайт3072 Мбайт4096 Мбайт
Частота памяти1750 МГц1750 МГц1300 МГц
Пропускная способность памяти336 Гбайт/с336 Гбайт/с332,8 Гбайт/с
Версия DirectX111111
Версия OpenGL/OpenCL4.3/1.24.3/1.24.3/1.2
Ориентировочная стоимость28 000 руб.28 000 руб.26 000 руб.

Комплектация и внешний вид

Видеокарта поставляется в стандартной коробке, на которую, помимо «хищных» атрибутов, нанесены различные «говорящие» иконки.

Упаковка ASUS GeForce GTX 780 Ti DirectCU II OC

Комплектация карты весьма интересная: диск с драйверами и утилитами, мануал, переходник питания и два комплекта металлических стикеров. Вы можете сами выбрать, в какой цвет окрасите устройство: красный или золотой. Точно такие же цветовые паттерны используются и в современных матплатах ASUS.

Комплектация ASUS GeForce GTX 780 Ti DirectCU II OC

ASUS GeForce GTX 780 Ti DirectCU II OC в разных цветах

Надо признать, что без стикеров девайс кажется каким-то невзрачным и «серым».

ASUS GeForce GTX 780 Ti DirectCU II OC без «грима»

Оборотная сторона ускорителя полностью защищена перфорированной металлической пластиной, усиливающей жесткость платы. Используется только винтовое крепление.

DirectCU II OC имеет два разъема SLI.

Оборотная сторона ASUS GeForce GTX 780 Ti DirectCU II OC

Видеокарта «запитывается» от двух 8-пиновых коннекторов.

ASUS GeForce GTX 780 Ti DirectCU II OC, вид сзади

ASUS GeForce GTX 780 Ti DirectCU II OC, вид сверху

Видно, что радиатор кулера состоит из пяти массивных никелированных теплотрубок.

ASUS GeForce GTX 780 Ti DirectCU II OC, вид снизу

Отличительная черта: использование технологии прямого контакта подошвы кулера с графическим процессором.

Радиатор СО ASUS GeForce GTX 780 Ti DirectCU II OC

Что касается набора интерфейсов, то он вполне стандартен: DVI-D, DVI-I, HDMI и DisplayPort.

ASUS GeForce GTX 780 Ti DirectCU II OC, интерфейсная панель

После снятия радиатора перед нами окажется печатная плата, приютившая на себе 12 чипов памяти и 10-фазную подсистему питания. Для регулирования напряжения используется VRM-контроллер DIGI+ ASP1212. Силовые элементы цепи питания охлаждаются собственным небольшим радиатором.

Радиатор СО ASUS GeForce GTX 780 Ti DirectCU II OC

ASUS GeForce GTX 780 Ti DirectCU II OC, VRM DIGI+ ASP1212

«Сердцем» системы служит процессор GK110. Как видно из названия устройства, DirectCU II OC уже разогнана на заводе.

ASUS GeForce GTX 780 Ti DirectCU II OC, графический процессор

Видеокарта оснащена тремя гигабайтами GDDR5-памяти Hynix H5GQ2H24AFR-R2C.

ASUS GeForce GTX 780 Ti DirectCU II OC, микросхемы памяти Hynix

Разгон

Несмотря на заводской оверклок, нам удалось заставить стабильно работать устройство при 1136/1202 МГц по чипу и 1859 (7436) МГц по памяти. То есть «камень» и «мозги» были разогнаны на 19% и 6% соответственно. Весьма впечатляющие результаты, надо признать!

Arrows-left
Arrows-right
Reload
1 / 2

ASUS GeForce GTX 780 Ti DirectCU II OC, дефолтные частоты

Мониторинг ASUS GeForce GTX 780 Ti DirectCU II OC

Конкуренты

Компания EVGA выпустила графический адаптер GeForce GTX 780 Ti Dual Classified с системой охлаждения собственной разработки. Сильная сторона адаптера — заводской разгон графического процессора. Чип работает со скоростью 1020 МГц, в Boost-режим планка поднимается до 1085 МГц.

EVGA GeForce GTX 780 Ti Dual Classified

SAPPHIRE TRI-X R9 290X 4GB GDDR5 OC может похвастать не только нереференсной системой охлаждения, но и заводским разгоном как GPU, так и памяти. Графический процессор разогнан до 1040 МГц, память — до 1300 (5200) МГц.

SAPPHIRE TRI-X R9 290X 4GB GDDR5 OC

ASUS GeForce GTX 780 POSEIDON PLATINUM

Технические характеристики

 ASUS GeForce GTX 780 POSEIDON PLATINUM (ROG POSEIDON-GTX780-P-3GD5)MSI V296 N780 LightningZOTAC GeForce GTX 780 AMP! Edition
ЯдроGK110GK110GK110
Количество транзисторов7.1 млрд7.1 млрд7.1 млрд
Техпроцесс28 нм28 нм28 нм
Площадь чипа561 мм2561 мм2561 мм2
Количество потоковых процессоров230423042304
Количество блоков ROP484848
Количество блоков TMU192192192
Частота ядра954 МГц980 МГц1006 МГц
Boost частота ядра1006 МГц1033 МГц1059 МГц
Шина памяти384 бит384 бит384 бит
Тип памятиGDDR5GDDR5GDDR5
Объем памяти3072 Мбайт3072 Мбайт3072 Мбайт
Частота памяти1502 МГц1502 МГц1552 МГц
Пропускная способность памяти288,4 Гбайт/с288,4 Гбайт/с298 Гбайт/с
Версия DirectX111111
Версия OpenGL/OpenCL4.3/1.24.3/1.24.3/1.2
Ориентировочная стоимость24 500 руб.23 000 руб.21 000 руб.

Комплектация и внешний вид

Упаковка POSEIDON PLATINUM идентична упаковке MARS 760, только надписи используются другие.

Упаковка ASUS GeForce GTX 780 POSEIDON PLATINUM

А вот и виновница торжества! Сразу же бросаются в глаза штуцеры для подключения шлангов системы водяного охлаждения. Кулер представляет собой сочетание активного воздушного охлаждения и водоблока. Безусловным плюсом такого подхода можно считать отсутствие необходимости покупать дополнительный водоблок, если пользователь со временем захочет собрать полноценную СВО. Да и оверклокерам данная система придется по душе, ведь можно одновременно использовать и «воздух», и «воду».

ASUS GeForce GTX 780 POSEIDON PLATINUM

Для нормальной работы видеокарте требуется один 6-пиновый и один 8-пиновый коннекторы питания. Доступ к ним максимально упрощен.

ASUS GeForce GTX 780 POSEIDON PLATINUM, вид сверху

ASUS GeForce GTX 780 POSEIDON PLATINUM, вид сзади

Система охлаждения занимает всего лишь два слота расширения.

ASUS GeForce GTX 780 POSEIDON PLATINUM, вид сбоку

Оборотная сторона защищена металлической перфорированной пластиной.

POSEIDON PLATINUM имеет два разъема SLI, что позволяет объединить до четырех подобных ускорителей в один тандем.

Оборотная сторона ASUS GeForce GTX 780 POSEIDON PLATINUM

Гибридная система охлаждения состоит из большой испарительной камеры, которая распределяет тепло по тепловым трубкам и каналу СВО. Радиатор охлаждает не только графический процессор, но и память, а также силовые элементы питания.

Радиатор ASUS GeForce GTX 780 POSEIDON PLATINUM

Радиаторная часть использует всего три тепловые трубки.

Радиатор ASUS GeForce GTX 780 POSEIDON PLATINUM без вентиляторов

Интерфейсная панель такая же, как у GeForce GTX 780 Ti DirectCU II OC.

Видеовыходы ASUS GeForce GTX 780 POSEIDON PLATINUM

На «внутренней» стороне печатной платы распаяны графический процессор GK110, 12 чипов памяти GDDR5 и 10 фаз питания.

Печатная плата ASUS GeForce GTX 780 POSEIDON PLATINUM

Печатная плата ASUS GeForce GTX 780 POSEIDON PLATINUM, оборотная сторона

Основой POSEIDON PLATINUM служит графическое ядро GK110 с 2304 потоковыми процессорами, 192 текстурными блоками и 48 блоками растеризации.

ASUS GeForce GTX 780 POSEIDON PLATINUM, GK110

Общий объем памяти видеокарты равен 3 Гбайт. Используются микросхемы ELPIDA W2032BBBG.

ASUS GeForce GTX 780 POSEIDON PLATINUM, чипы памяти ELPIDA

На данной плате используется цифровой регулятор напряжения DIGI+.

ASUS GeForce GTX 780 POSEIDON PLATINUM, VRM DIGI+

Разгон

К сожалению, мы не сумели протестировать видеокарту с применением полноценной СВО. Однако, используя исключительно «воздух», удалось разогнать графический процессор до стабильных 1145/1197 МГц и видеопамять до 1587 (6348) МГц. То есть на 20% и 6% соответственно. Весьма неплохие результаты.

Arrows-left
Arrows-right
Reload
1 / 2

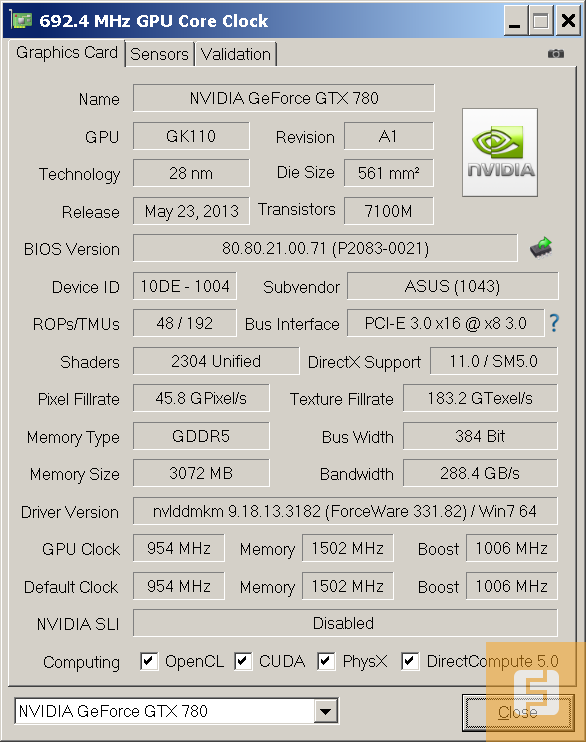

ASUS GeForce GTX 780 POSEIDON PLATINUM, дефолтные настройки

Мониторинг ASUS GeForce GTX 780 POSEIDON PLATINUM

Конкуренты

MSI V296 N780 Lightning может похвастать неплохим заводским разгоном GPU, Boost-частота которого составляет 1033 МГц. Для обеспечения работоспособности оверклокнутого «железа» была установлена собственная система охлаждения с тремя «вертушками».

MSI V296 N780 Lightning

Читайте также: Владычица молний. Обзор видеокарты MSI GeForce GTX 780 Lightning

Компания ZOTAC в своем модельном ряду также имеет графические адаптеры на базе GK110 — решение под названием GeForce GTX 780 AMP! Edition имеет разогнанный до 1 ГГц процессор. Оверклокнута и память — до 1552 МГц.

ZOTAC GeForce GTX 780 AMP! Edition

Читайте также: Форсированные флагманы. Обзор видеокарт EVGA GeForce GTX 780 Superclocked ACX 3 и ZOTAC GeForce GTX 780 AMP! Edition

Тестирование

Тестовый стенд

  • Процессор — Intel Core i7-3770K @4500 МГц
  • Материнская плата — ASUS MAXIMUS V FORMULA
  • Оперативная память — Corsair CMX8GX3M2A1600C9, 2x 4 Гбайт
  • Накопитель — OCZ Vertex 3, 360 Гбайт
  • Блок питания — LEPA G1600, 1600 Вт
  • Операционная система — Windows 7 Максимальная х64

Бенчмарки и игры

В 3DMark 11 референсная GeForce GTX 780 Ti вырывается вперед — это исключительный случай, в остальных тестах эталонная версия видеокарты оказывается медленнее и DirectCU II OC, и MARS 760.

Результаты тестирования, 3DMark11

Так, пресет Extreme все в том же бенчмарке ставит всё на свои места. Референсная GeForce GTX 780 Ti занимает третье место.

Heaven 4.0, 1920x1080, Extreme Tess, 8x AA, 16x AF

Company of Heroes 2, 1920x1080, Max

GRID 2, 1920x1080, Ultra, 4x MSAA

Bioshock Infinite, 1920x1080, DX11, UltraDDOF

Tomb Raider, 1920x1080, Max, TressFX off

Metro Last Light, 1920x1080, Very High, 16x AF, SSAA

Sleeping Dogs, 1920x1080, Extreme

В Full HD разрешении в большинстве тестов выстраивается следующая цепочка (по возрастанию): GeForce GTX 780, POSEIDON PLATINUM, GeForce GTX 780 Ti, MARS 760, DirectCU II OC.

Легко заметить, что «двухголовая» видеокарта оказывается быстрее в большинстве случаев оригинальной GeForce GTX 780 Ti. А POSEIDON PLATINUM — быстрее оригинальной GeForce GTX 780. Абсолютным победителем оказывается DirectCU II OC. Оно и не удивительно.

Heaven 4.0, 2560x1440, Extreme Tess, 8x AA, 16x AF

Company of Heroes 2, 2560x1440, Max

GRID 2, 2560x1440, Ultra, 4x MSAA

Bioshock Infinite, 2560x1440, DX11, UltraDDOF

Tomb Raider, 2560x1440, Max, TressFX off

Metro Last Light, 2560x1440, Very High, 16x AF, SSAA

Sleeping Dogs, 2560x1440, Extreme

При переходе на 1440p-разрешение ситуация не меняется, то есть DirectCU II OC остается безоговорочным лидером. MARS 760 дышит ее в затылок.

Эффективность систем охлаждения

Максимальный уровень шума, 1м

Несмотря на то, что графические акселераторы ASUS имеют заводской разгон, они оказываются значительно тише референсных видеокарт NVIDIA. Лишь шум MARS 760 оказывается сопоставим с шумом эталонной GeForce GTX 780.

Максимальная температура GPU

Температура процессоров тоже в норме. Такие разные кулеры видеокарт ASUS отлично справляются со своими обязанностями. Особенно это касается «Посейдона», который даже при использовании воздушного охлаждения показал значительно более низкую температуру.

Наличие сразу двух GPU у MARS 760 накладывает свой отпечаток. При максимальной нагрузке максимальная же температура «камней» находится на уровне оригинальных видеокарт NVIDIA.

Эффективность разгона

Результаты тестирования, 3DMark Fire Strike, Performance

Даже несмотря на разгон, MARS 760 не смогла уложить на лопатки референсную GeForce GTX 780 Ti. Видеокарты идут вровень. А вот POSEIDON PLATINUM приятно удивила, она смогла опередить эталонную GeForce GTX 780 Ti.

Наконец, DirectCU II OC еще больше укрепила свое лидерство.

3DMark Fire Strike, Extreme

В другом тесте разогнанная MARS 760 опережает эталонную GeForce GTX 780 Ti.

Заключение

Лучший дизайн

MARS 760, несомненно, является неординарным, но вполне ожидаемым решением. Почему ASUS решила сделать игровую видеокарту именно на базе двух не самых производительных GPU? Многие задаются этим вопросом, автоматически держа в голове мысль, что двухпроцессорный акселератор должен быть собран на базе только самых топовых ядер. Но тайваньская компания посмотрела на всю ситуацию под другим углом. Она выпустила устройство, которое при заведомо меньшей стоимости оказывается стабильно быстрее GeForce GTX TITAN. И быстрее референсной GeForce GTX 780 Ti. Да, всегда можно приобрести две GeForce GTX 760 и объединить их в массив SLI. Однако MARS 760, образно выражаясь, облегчает пользователю задачу по апгрейду системы. Во-вторых, в одну систему можно установить два таких адаптера.

Несмотря на наличие двух GPU, распаянных на одной плате, новинка продемонстрировала отличный разгонный потенциал. Воистину, инженерам ASUS удалось разработать и выпустить в производство очень интересное устройство! Поэтому мы награждаем MARS 760 призом «Лучший дизайн».

ASUS MARS 760

Выбор редакции

DirectCU II OC оказалась бесспорным лидером сегодняшнего тестирования. Видеокарта демонстрирует бескомпромиссную производительность, значительно опережая эталонную GeForce GTX 780 Ti. К тому же адаптер оснащен эффективной системой охлаждения и высоким оверклокерским потенциалом.

На сегодняшний день DirectCU II OC можно смело считать одной из самых быстрых одночиповых игровых видеокарт. За все достоинства, которыми обладает этот графический адаптер, мы присуждаем ему награду «Выбор редакции».

ASUS GeForce GTX 780 Ti DirectCU II OC

Что касается POSEIDON PLATINUM, то видеокарта получилась весьма тихой и холодной даже без использования «воды». Есть ли смысл покупать эту видеокарту, не используя ее всех возможностей? На наш взгляд, нет. Приблизительно за 19 000 рублей можно приобрести разогнанную версию GeForce GTX 780, оснащенную системой охлаждения DirectCU II. Так что POSEIDON PLATINUM скорее приглянется тем, кто будет использовать воду как средство охлаждение комплектующих.

Заводской разгон позволил «Посейдону» значительно обойти референсную GeForce GTX 780. В итоге получается, что POSEIDON PLATINUM обошла эталонное решение NVIDIA по всем показателям: она тише, холоднее и быстрее.

ASUS GeForce GTX 780 POSEIDON PLATINUM

Подводя итоги, констатируем тот факт, что инженерам ASUS опять получилось нас приятно удивить. Обретут ли новинки популярность — скоро узнаем.
